Verbindungssysteme für den modernen Hausbau

Das WALCO® V -Wandverbindungssystem bietet eine schnelle und präzise Montage vor Ort. Vorgefertigte Wände für Holzrahmenbau, Fertighausbau, Holzrahmenbau, Modulbauweise, Mehrgeschosser, Dachaufstockung sowie Fassadenbefestigung werden ohne Schraubarbeiten auf der Baustelle einfach zusammengesteckt. Im Holzrahmenbau (Tafelbau) können alle Fenster- und Türenelemente bereits in der Vorfertigung montiert und damit komplette Wände angeliefert werden.

Die Verbinder ermöglichen einen sehr hohen Vorfertigungsgrad. Sie verfügen über die Europäische Bauzulassung (ETA) über eine CE-Kennzeichnung und bieten mit regelmäßiger Fremdüberwachung gleichermaßen Sicherheit für Planer, Architekten, Verarbeiter und Bauherrn.

Auf diesen Seiten finden Sie auch unsere Verbinder für Terrassen und Paneele.

Alle Verbinder können unsichtbar montiert werden, sind selbstspannend und meist zerlegbar und erfüllen damit höchste Ansprüche an die Verarbeitung und Optik.

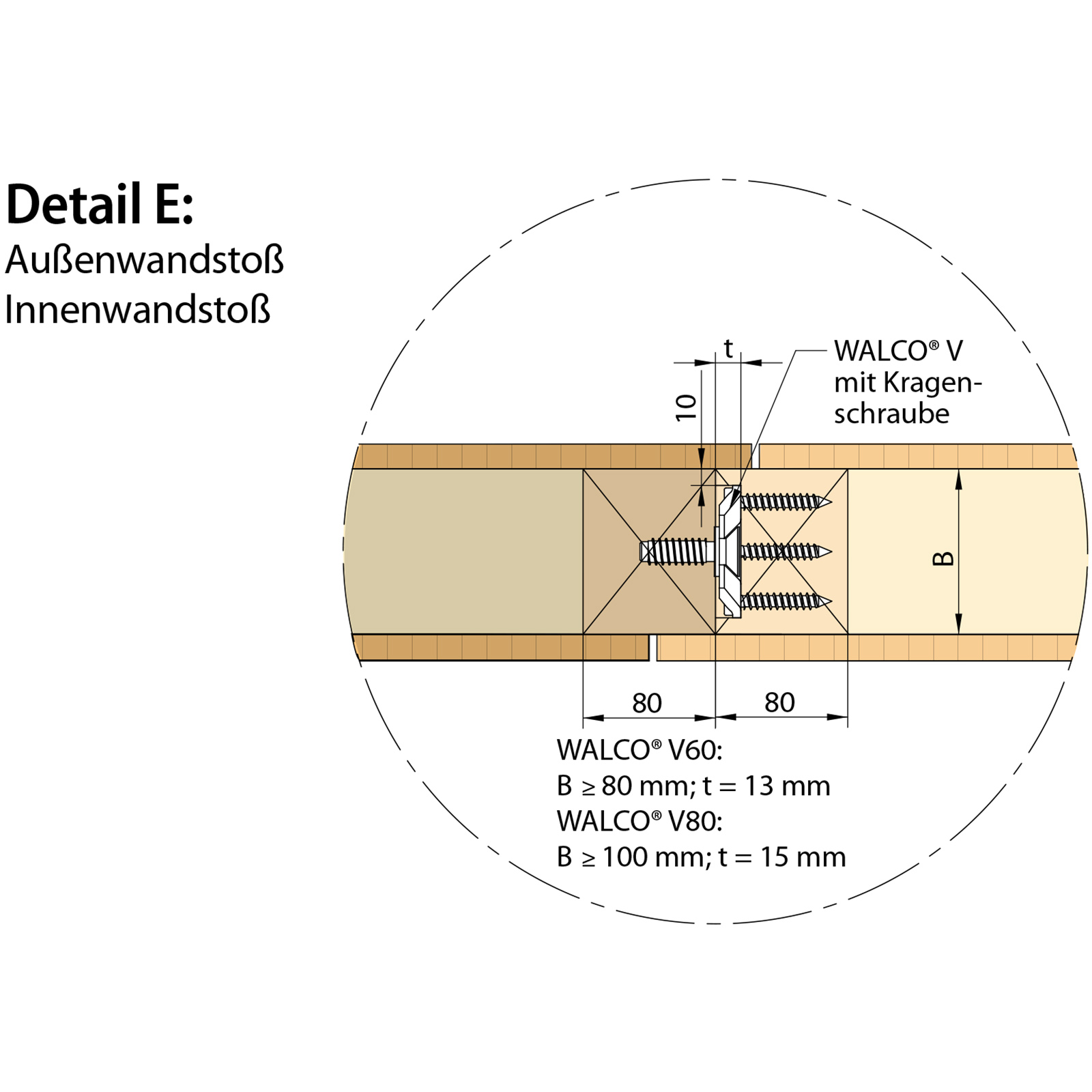

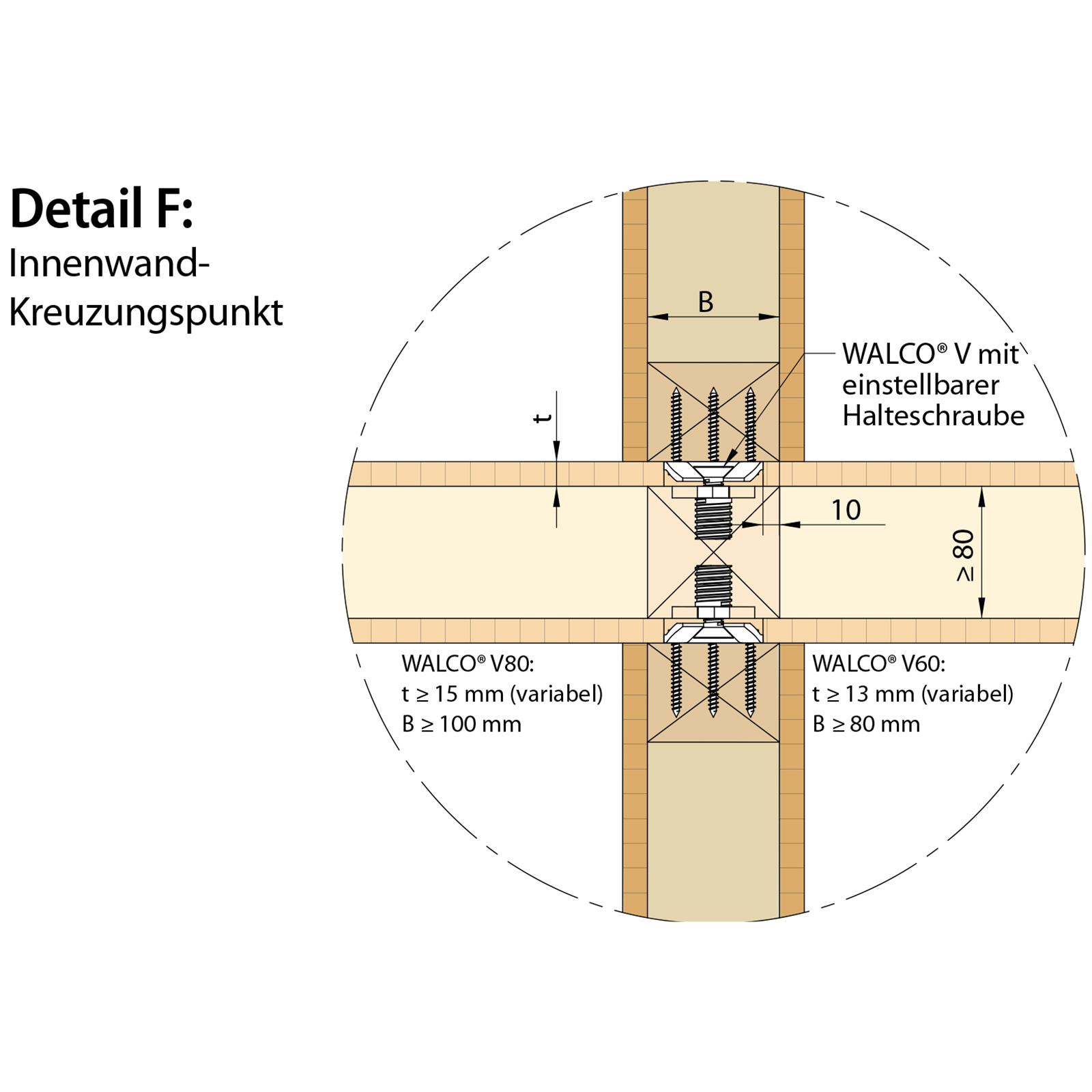

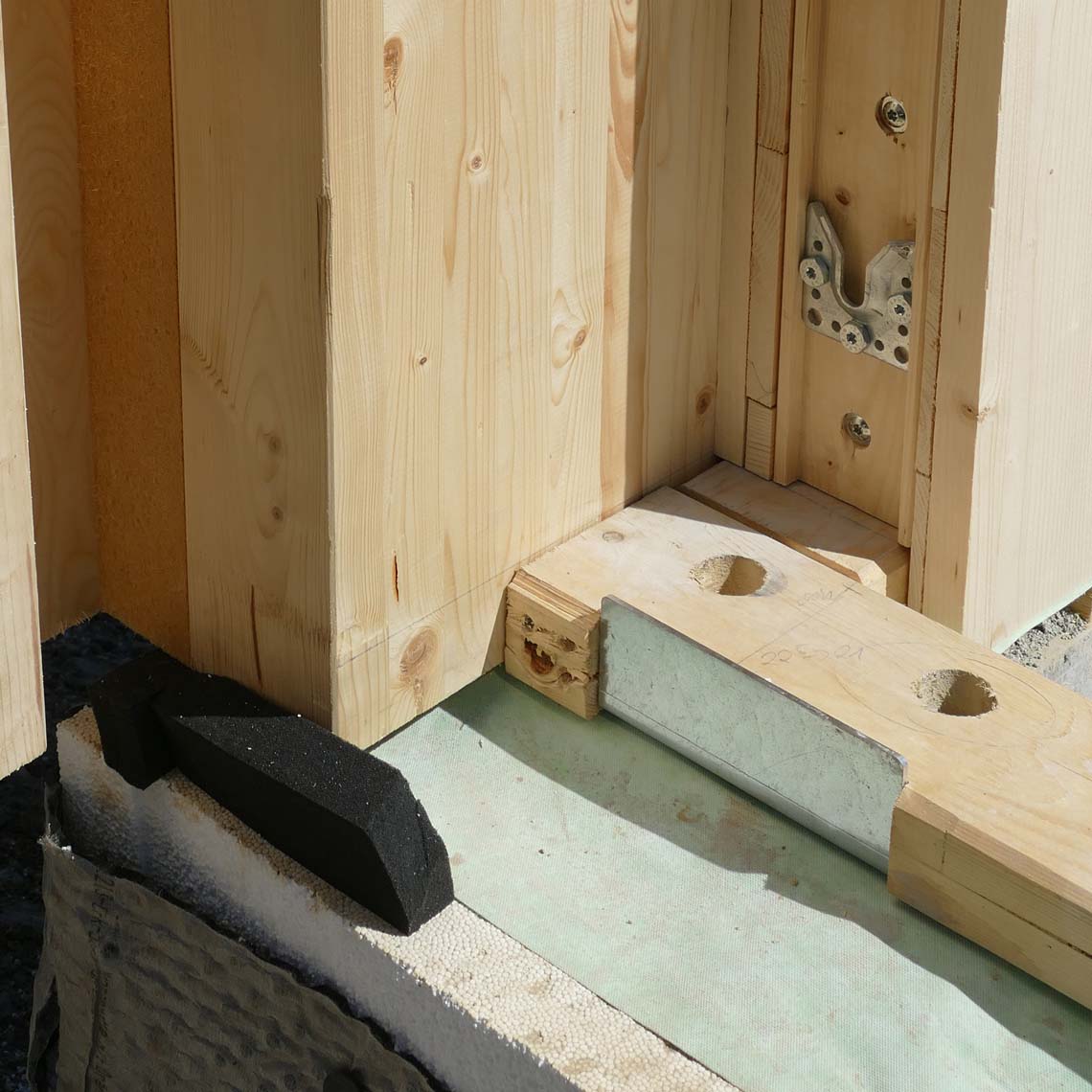

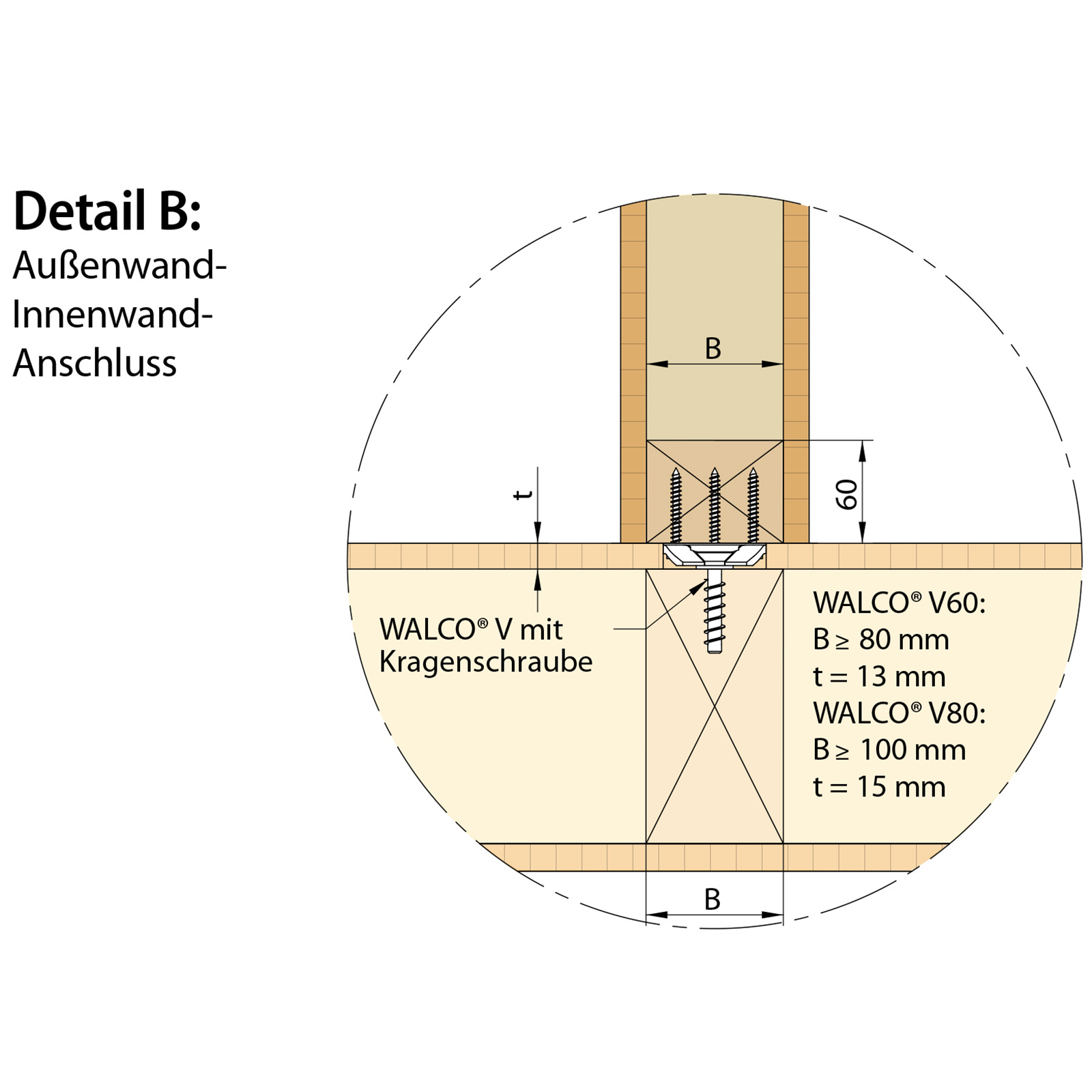

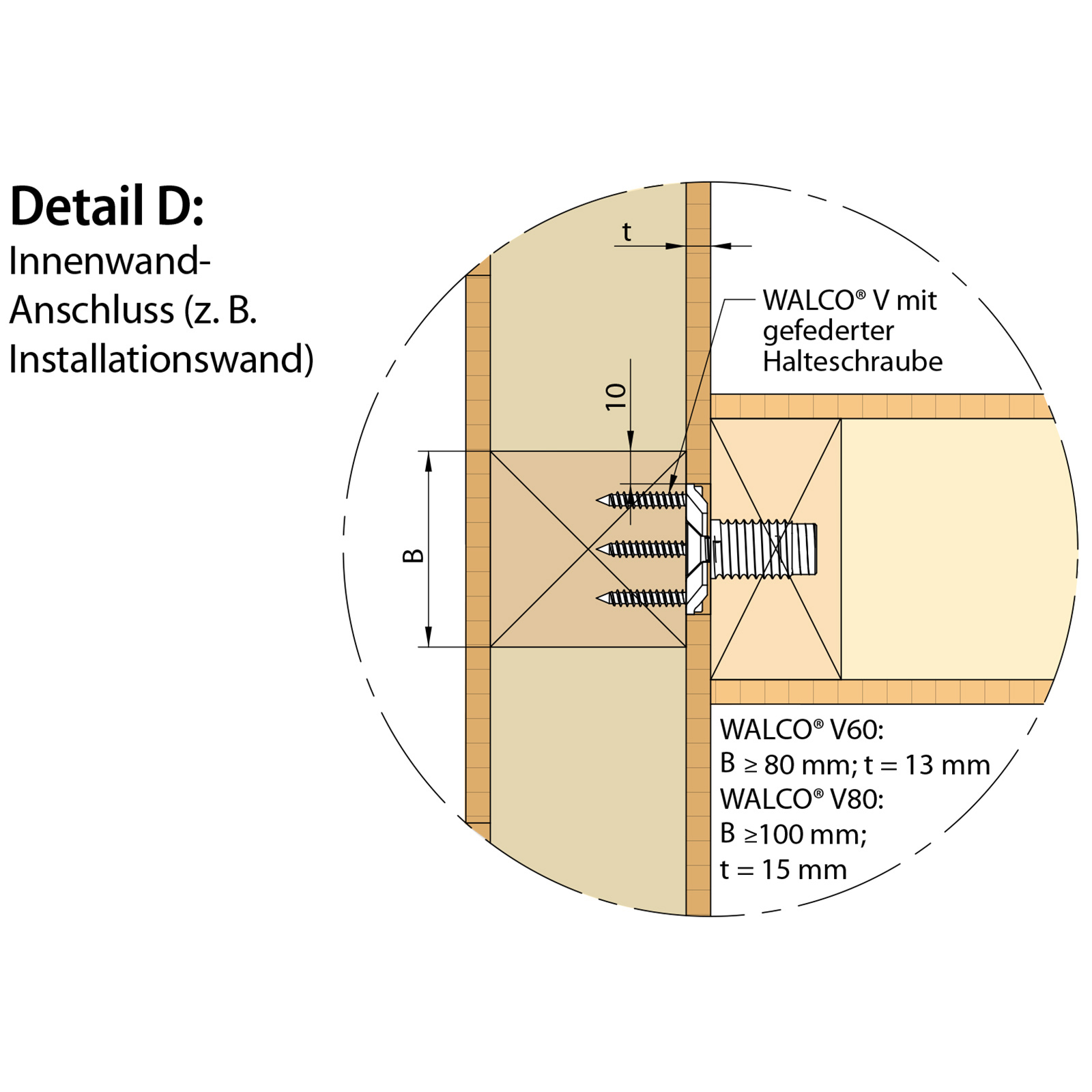

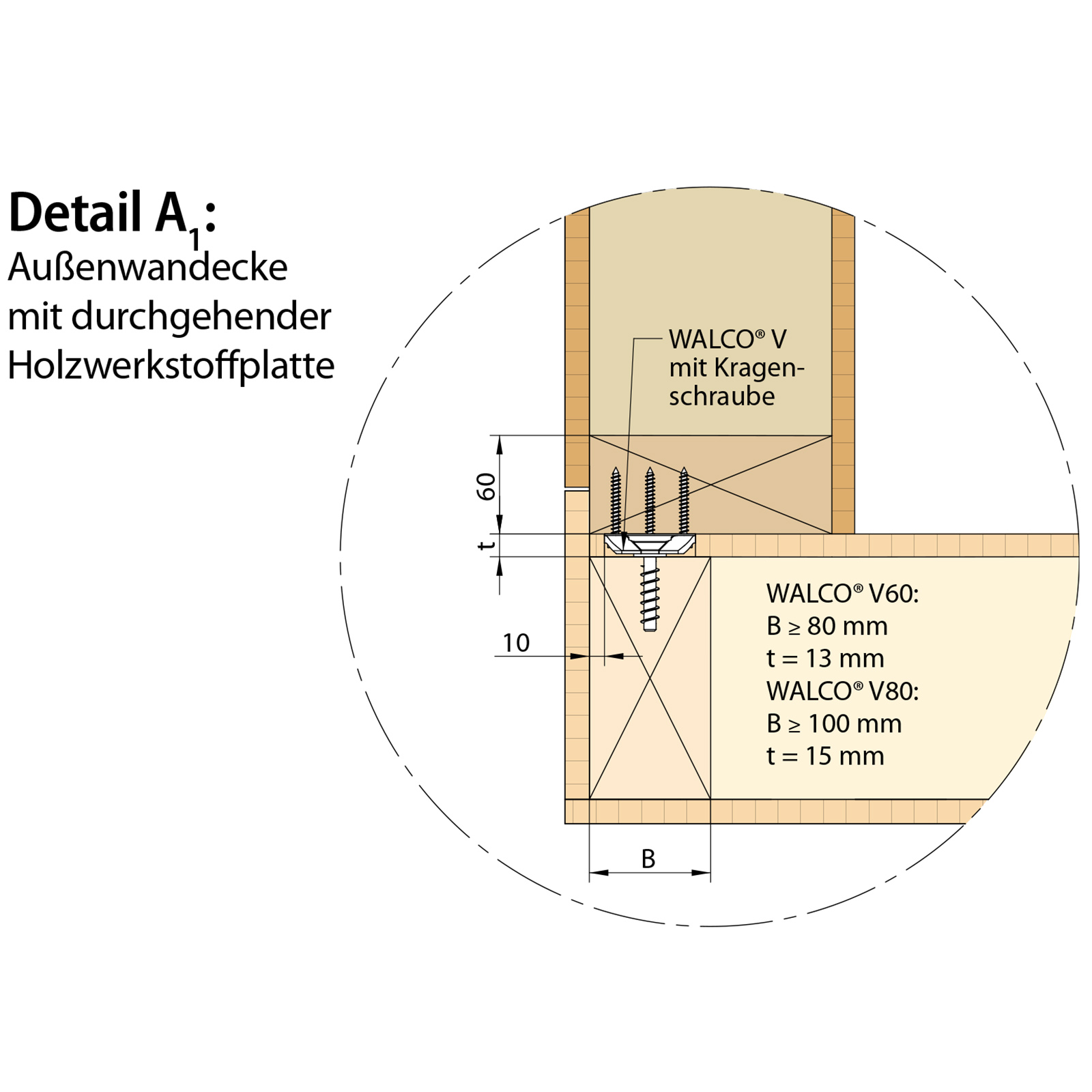

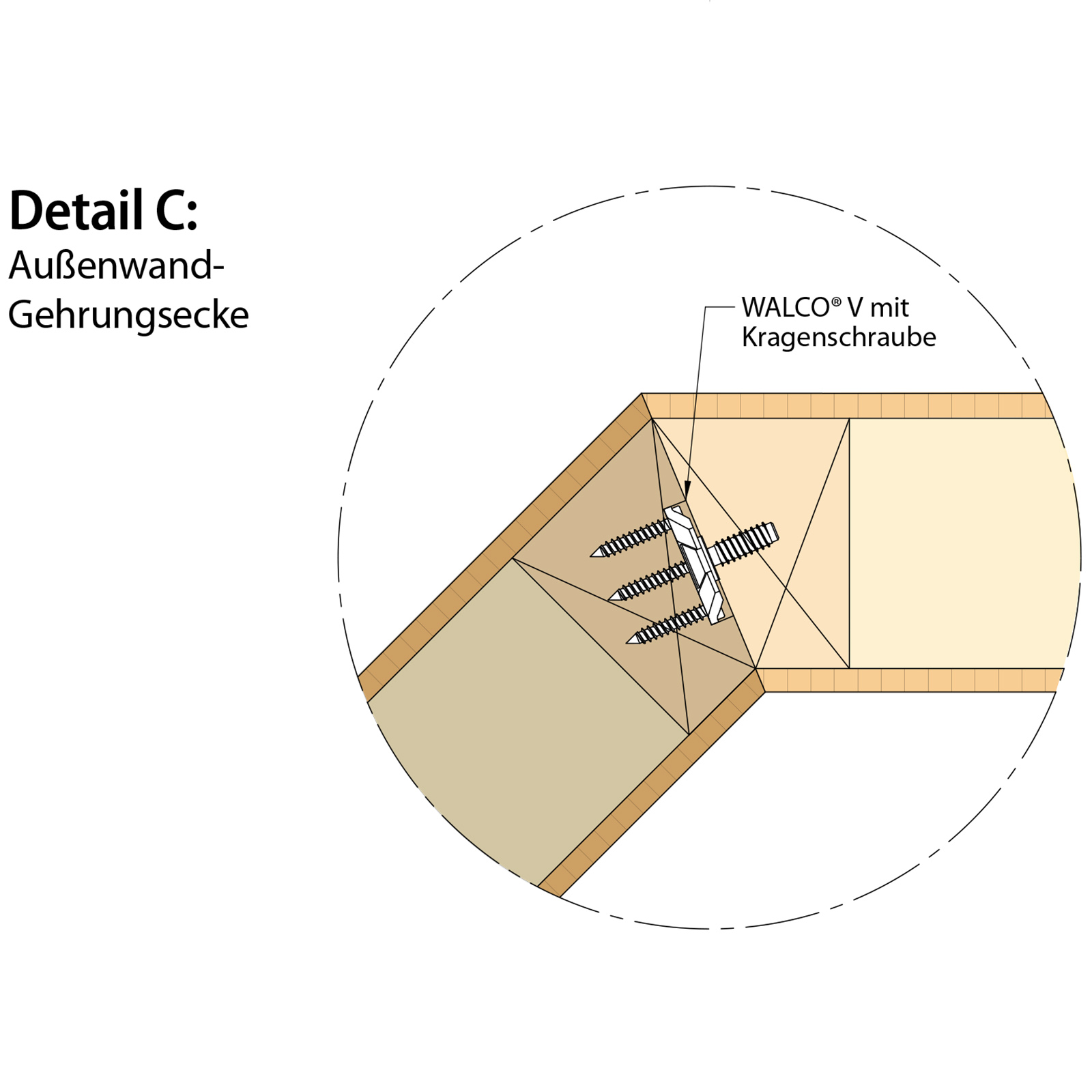

WALCO® V | Der Wandverbinder für Holzrahmenbau bis 16 kN

WALCO® V - Wandverbinder

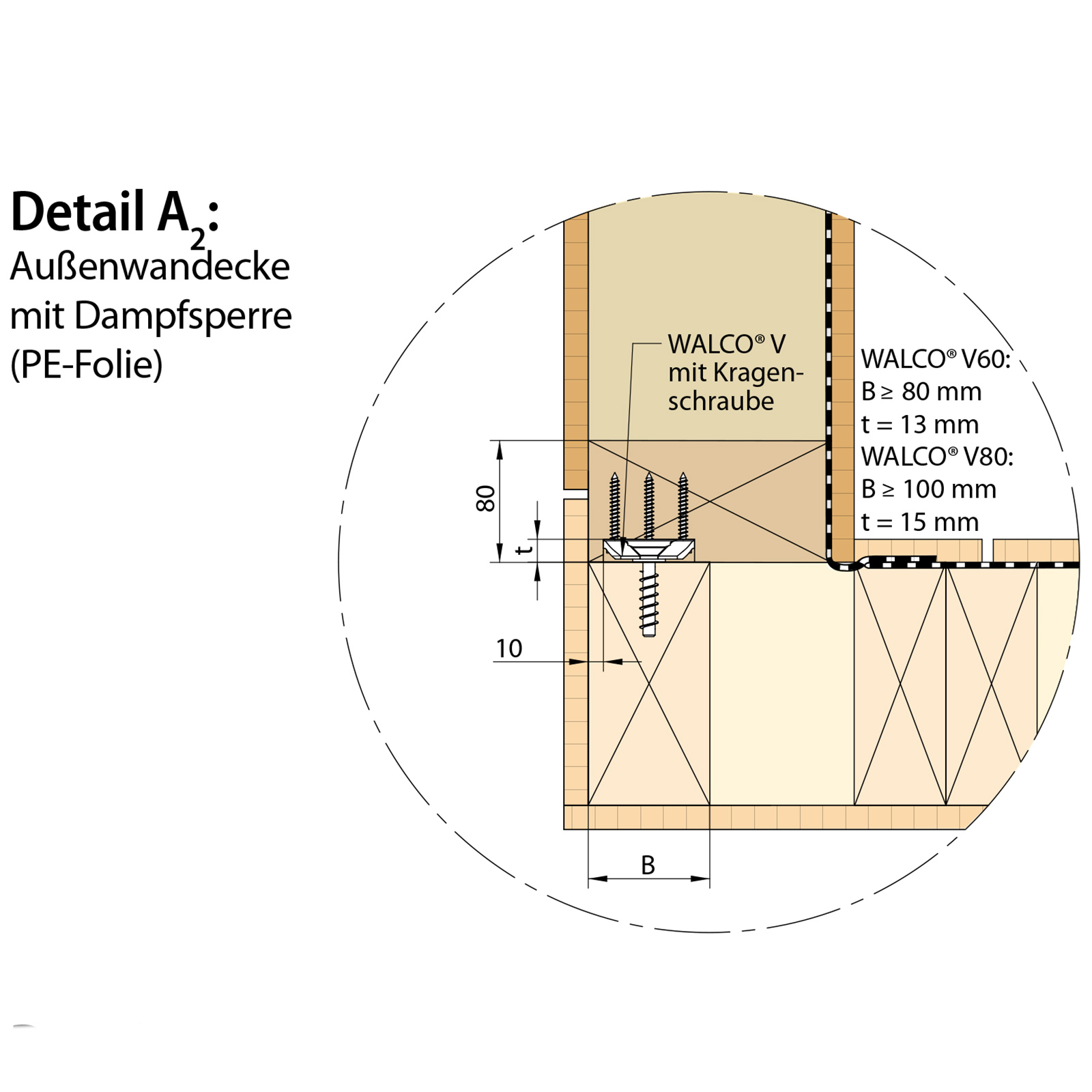

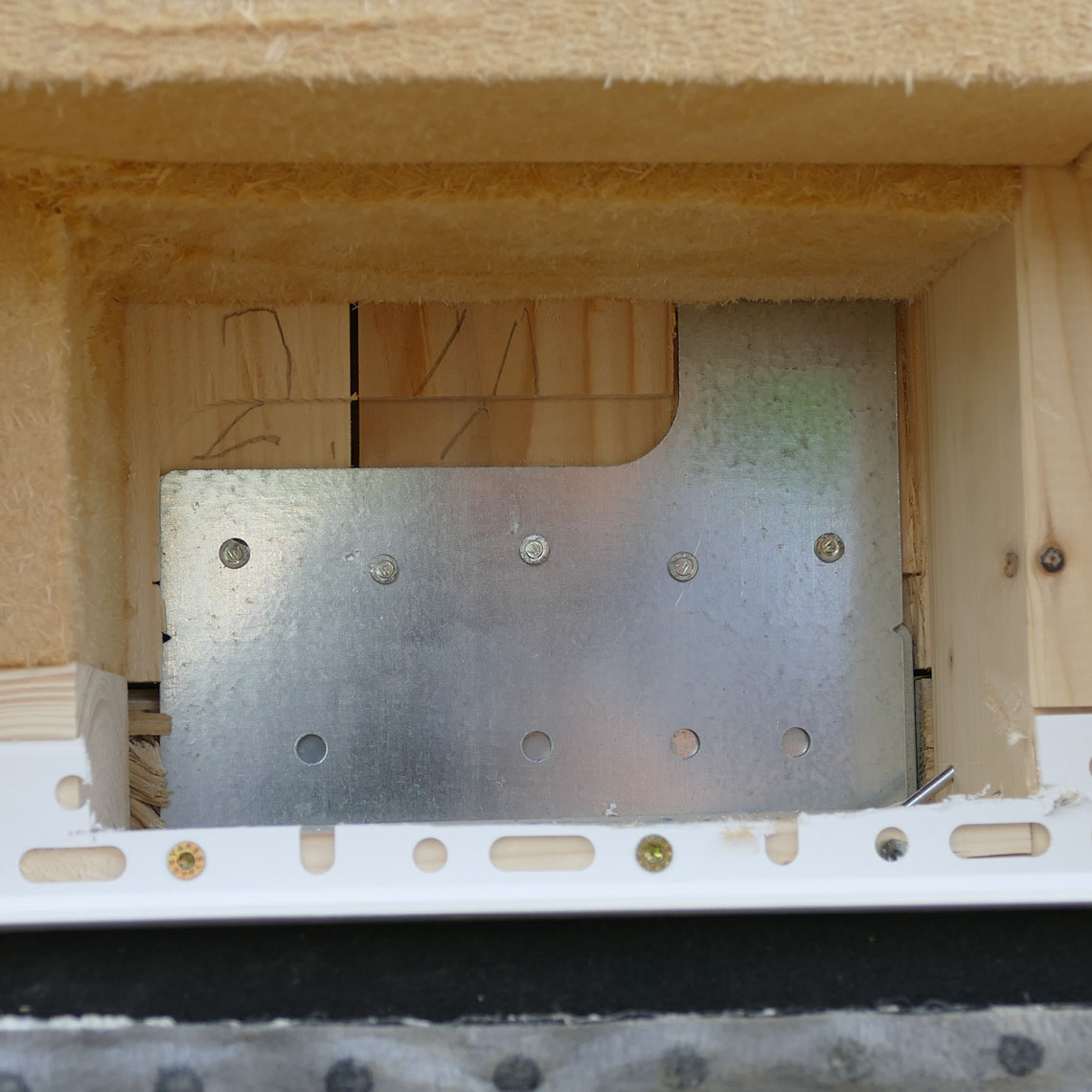

Der Wandverbinder WALCO® V besteht aus einer Verbinderplatte aus feuerverzinktem Stahl und einer Halteschraube als Gegenstück. Eine optionale Sperrklappe verriegelt gegen die Einschubrichtung. Durch den großzügigen Aufnahmetrichter auf der Verbinderplatte wird ein besonders leichtes einfädeln der Wandelemente ermöglicht. Die Wände sind nachweislich unter einer Minute endfertig montiert. WALCO® V ist in zwei Größen (60 und 80) und jeweils vier Varianten (KS, VK, EH, GH*) erhältlich.

  • Universell – Anschlüsse an Massivholz, Holzwerkstoffe, Stahl und Beton für Holzbreiten ab 80 mm
  • Einfach – nur stumpf aufschrauben bei Plattenstärken 13/15 mm (Dabei wird die Halteschraube im gegenüberliegenden Teil abgesenkt.)
  • Effizient – Schnell und präzise Montage vor Ort – vorgefertigte Wände werden ohne Schraubarbeiten auf der Baustelle zusammengesteckt
  • Stabil – Ab der ersten Wandecke – nur noch einfach ausrichten
  • Zeitsparend – Besonders leichtes Einfahren der Halteschraube durch großzügig ausgeformten Aufnahmetrichter (V-System)
  • Einzigartig – Kragenschraube und Kragenbolzen werden direkt im Bauteil mit oder ohne Zwischenschicht verschraubt
  • Flexibel – Einhängen von Abschlusswänden und nachträgliches Einhängen von Zwischenwänden
  • Sauber – Einstellen von Fugenabständen z.B. für Dichtungen und Nachjustieren von Bautoleranzen
  • ETA Erweiterung für Laubholz

*KS = Kragenschraube, VK=Verschraubter Kragenbolzen, EH=Einstellbare Halteschraube, GH=Gefederte Halteschraube

Werkforschungshalle Diemerstein

Verbindungsmittel:
Knapp WALCO® V60
Knapp RICON® 100×40 EA/DA

Architektur:
FG Baukonstruktion 1 und Entwerfen, Univ.-Prof Stephan Birk (seit April 2021 TU München), Marcel Balsen, Nik Beiler
Tragwerksplanung: FG Tragwerk und Material, Univ.-Prof. Dr.-Ing. Jürgen Graf, Reiner Klopfer, Viktor Poteschkin, Yannick Braun, Oliver Betha
Fertigung Dreigelenkrahmen und Konusadapter:
Deutsche Holzveredelung Schmeing GmbH & Co. KG, 57399 Kirchhundem, www.dehonit.de

Tragwerksplanung:
t-lab Holzarchitektur und Holzwerkstoffe, fatuk, Rheinland-Pfälzische Technische Universität Kaiserslautern-Landau (RPTU), 67663 Kaiserslautern, www.tlab.architektur.rptu.de

Holzbauer:
Herstellung Holzrahmenelemente: Wilch Holzhaus GmbH
Herstellung Dreigelenkrahmen: Deutsche Holzveredelung Schmeing GmbH & Co. KG
Abbund BSP: Cltech GmbH & Co. KG

Bauherr:
Stiftung für die TU Kaiserslautern, Dr. agr. Annette Mechel, Vorstand, 67663 Kaiserslautern, www.rptu.de
t-lab Holzarchitektur und Holzwerkstoffe, fatuk, Rheinland-Pfälzische Technische Universität Kaiserslautern-Landau (RPTU), 67663 Kaiserslautern, www.tlab.architektur.rptu.de

Bauphysik:
Drees & Sommer Advanced Building Tech. Stuttgart
Ralf Buchholz

Brandschutzberatung:
IBC Ingenieurbau-Consult GmbH Mainz
Martin Hermes

Geotechnischer Bericht:
Jörg Huber Ingenieurbüro
Dipl.-Ing. J. Huber

Baujahr: 2022

Bauweise:
Kreislaufeffektiver Massivholzbau (BSP Wand- und Dachelemente) Tragwerk: Dreigelenkrahmen aus BauBuche (Stäbe) und Kunstharzpressholz (Knoten) Holzrahmenelemente Dämmebene

Adresse: Diemerstein 6, 67468 Frankenstein

Umbauter Raum: ca. 360 m2

Projekt-Beitrag: youtube.com/@tlab_RPTU
Projekt-Beitrag: Artikel in mikado 12.2023  (mikado-online.de)
Projekt-Beitrag: KNAPP Presseartikel
Projekt-Beitrag: Referenzbroschüre Knapp und T-Lab

Bildquellen: t-lab/Technische Universität Kaiserslautern, Andreas Labes

Video ansehen

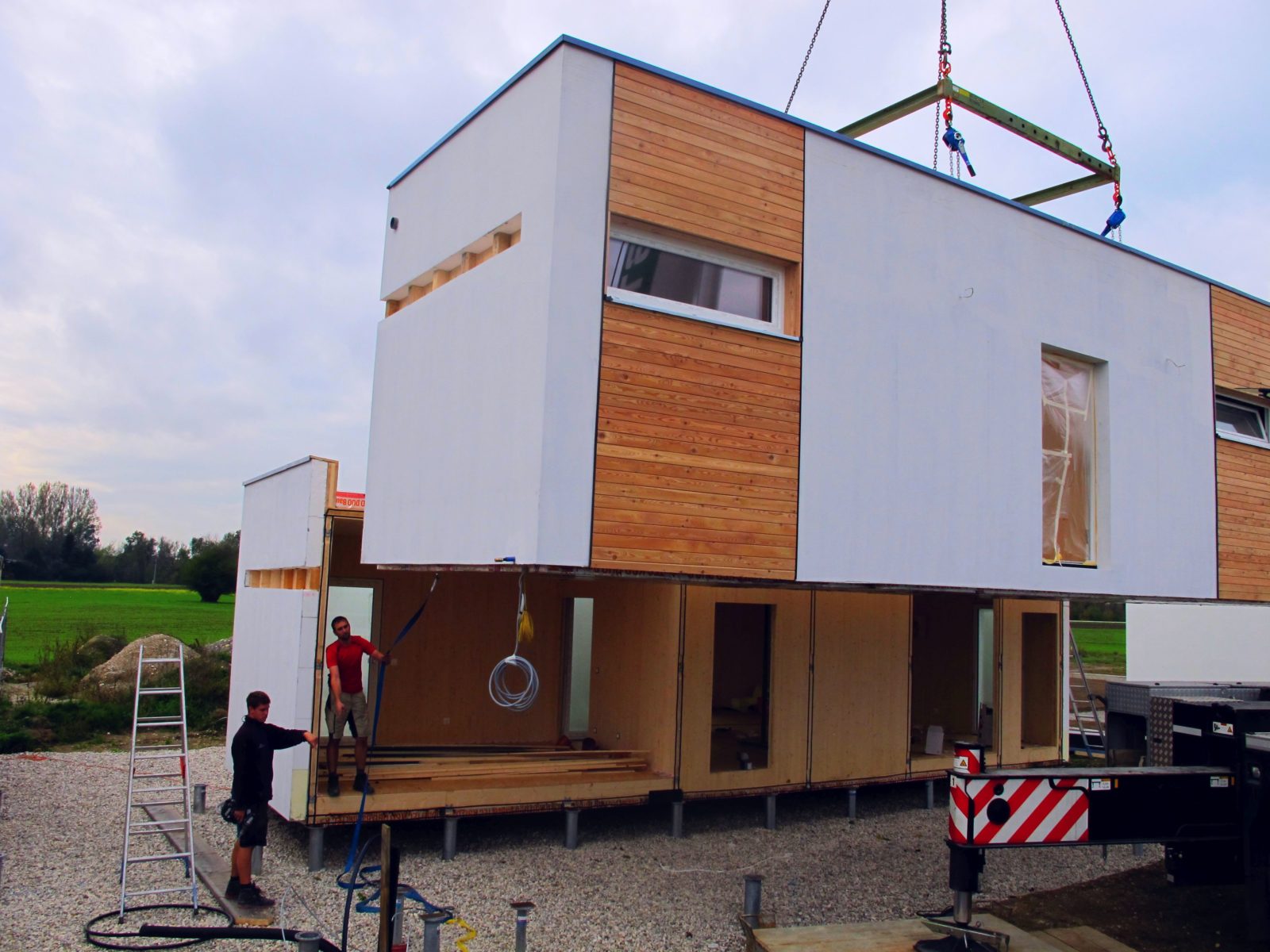

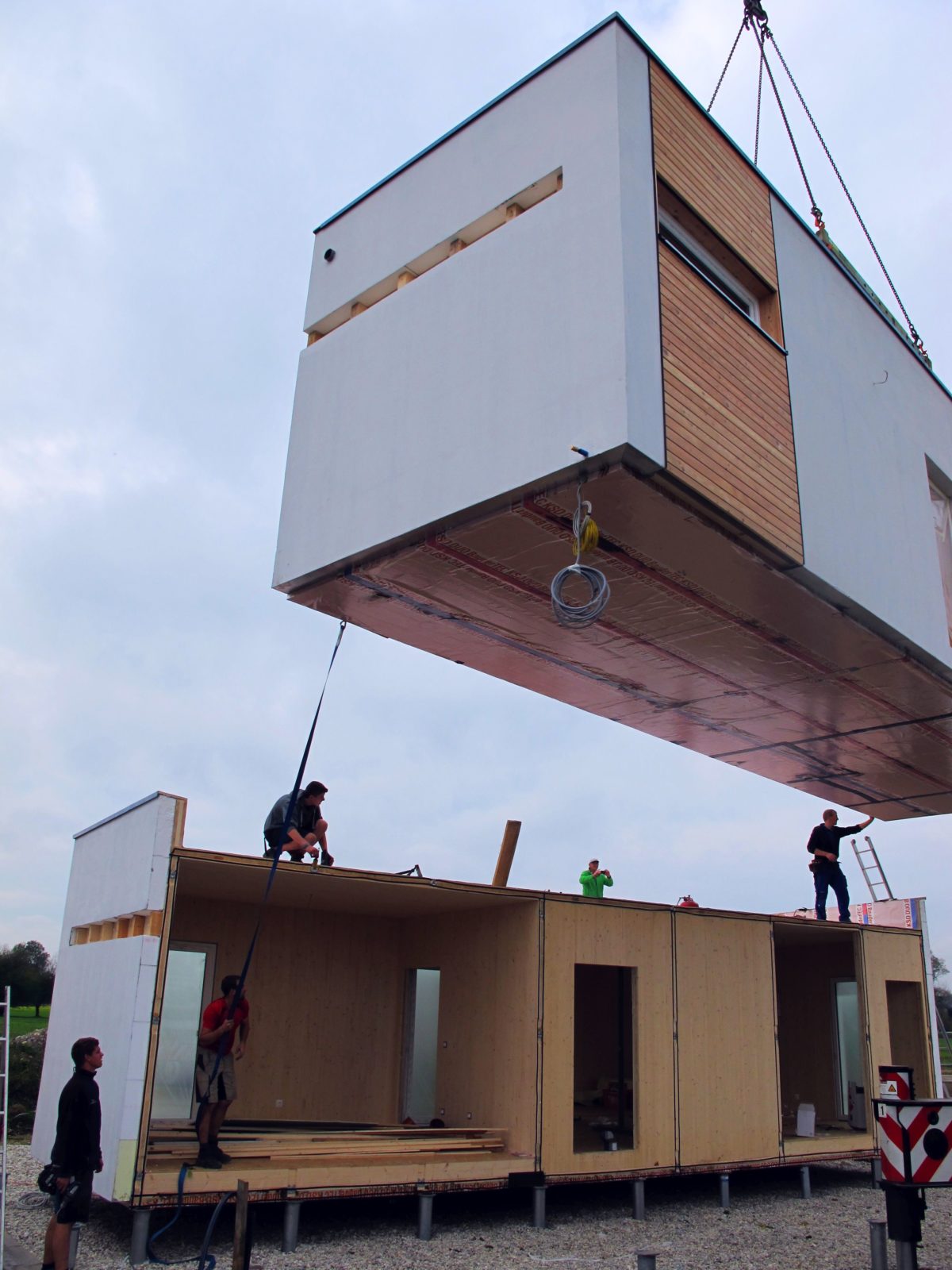

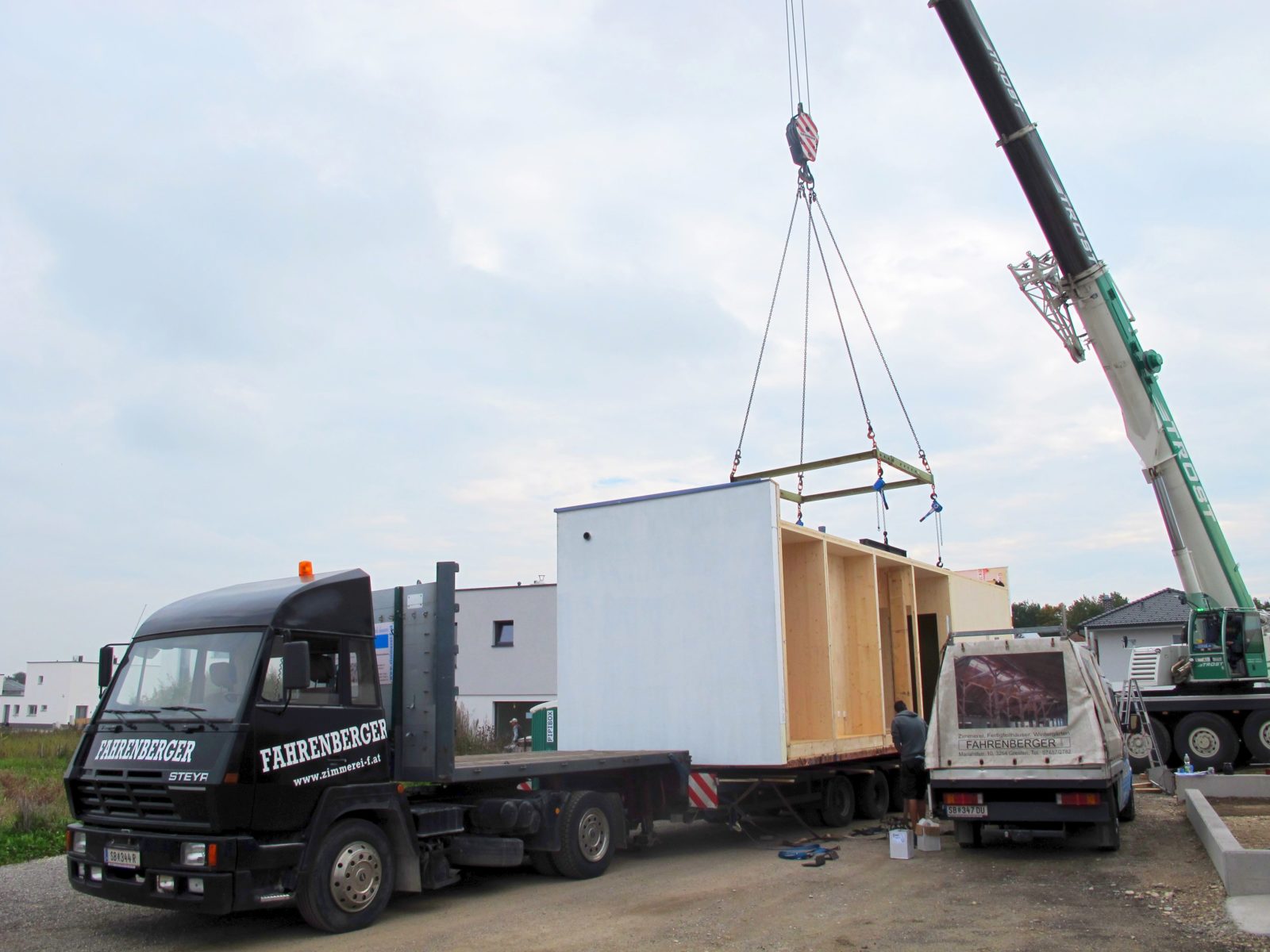

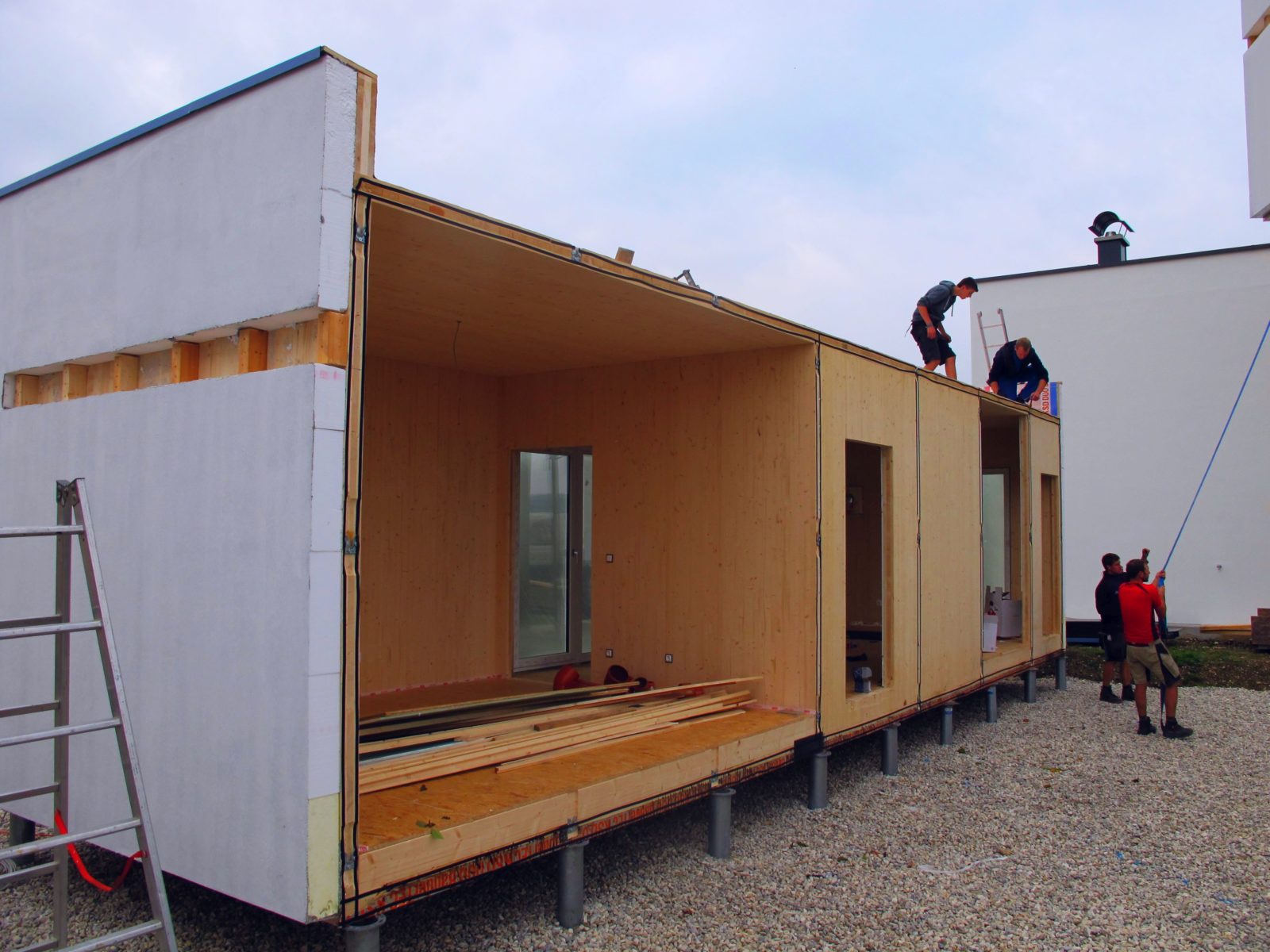

“Mc Cube” – Modulhaus zum Stecken (A)

Bauweise: Ständerbauweise
Verbindungsmittel/Produkt: WALCO ® V
Bauherrin: Martina Kies
Architekt: Mc Cube Homes GesmbH www.mccube.at
Holzbauer: Fahrenberger GmbH www.zimmerei-f.at
Baujahr: Herbst 2014
Umbauter Raum/m2: 2 Cubes
Anschrift: Winklarn (AT)
Projektbeitrag: Momag vom November 2014

Modulbauweise: Mit McCube sind rasche Veränderungen beim Wohnen möglich – Wohnortwechsel inklusive. Kinderzimmer könnten von den Großgewordenen einfach mitgenommen werden…

Na da schau her! Über uns schwebt der Großteil des Hauses von Martina Kies! Am 15. Oktober wurde ihr neues Haus in wenigen Stunden aufgestellt. Es besteht aus drei Cubes, die ineinander gesteckt werden. Sie stehen auf Schraubfundamenten, die flexibel machen: Falls es Martina in Winklarn irgendwann nicht mehr gefällt, kann sie ihr Haus einfach wo anders mit hinnehmen. Ein weiterer Vorteil der Cubes ist, dass sie beliebig erweiterbar sind.

„Ich bin gerne jemand, der mit etwas neuem anfängt und stolz darauf, in einem Cube zu wohnen. Und wer weiß wo es mich noch hinzieht“, sagt Martina glücklich.
Quelle: Julia Büringer, momag (Momag Mostviertel Magazin November 2014)

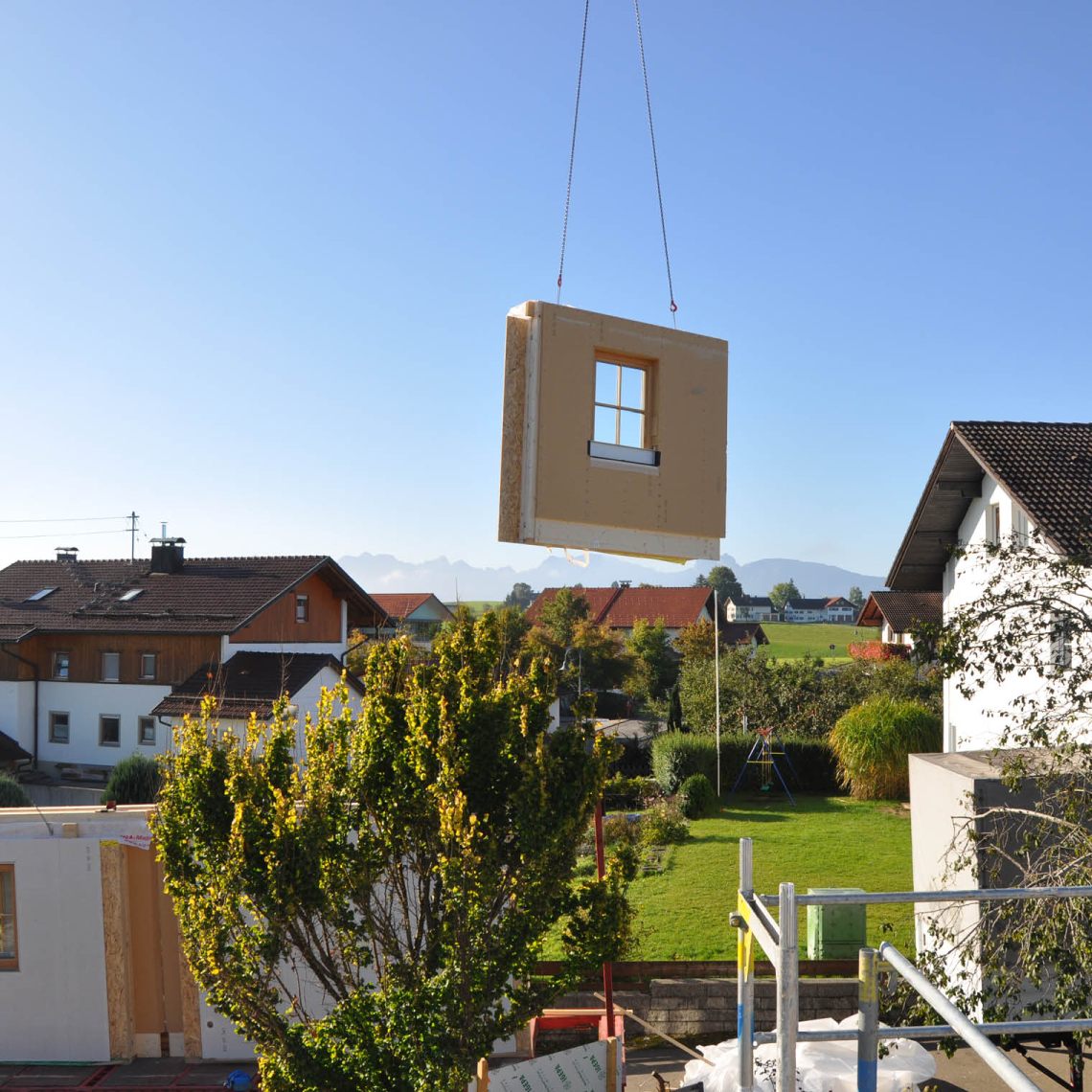

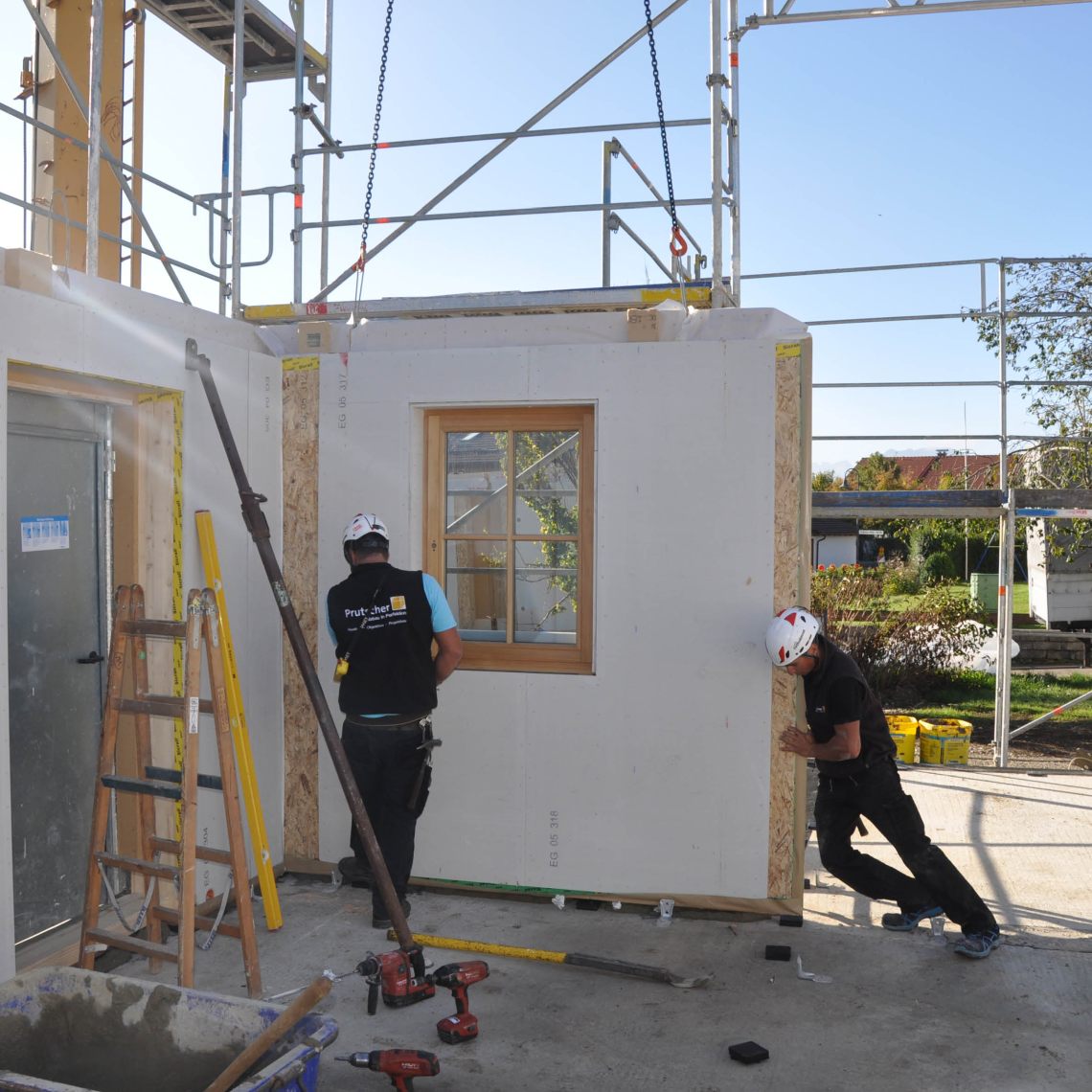

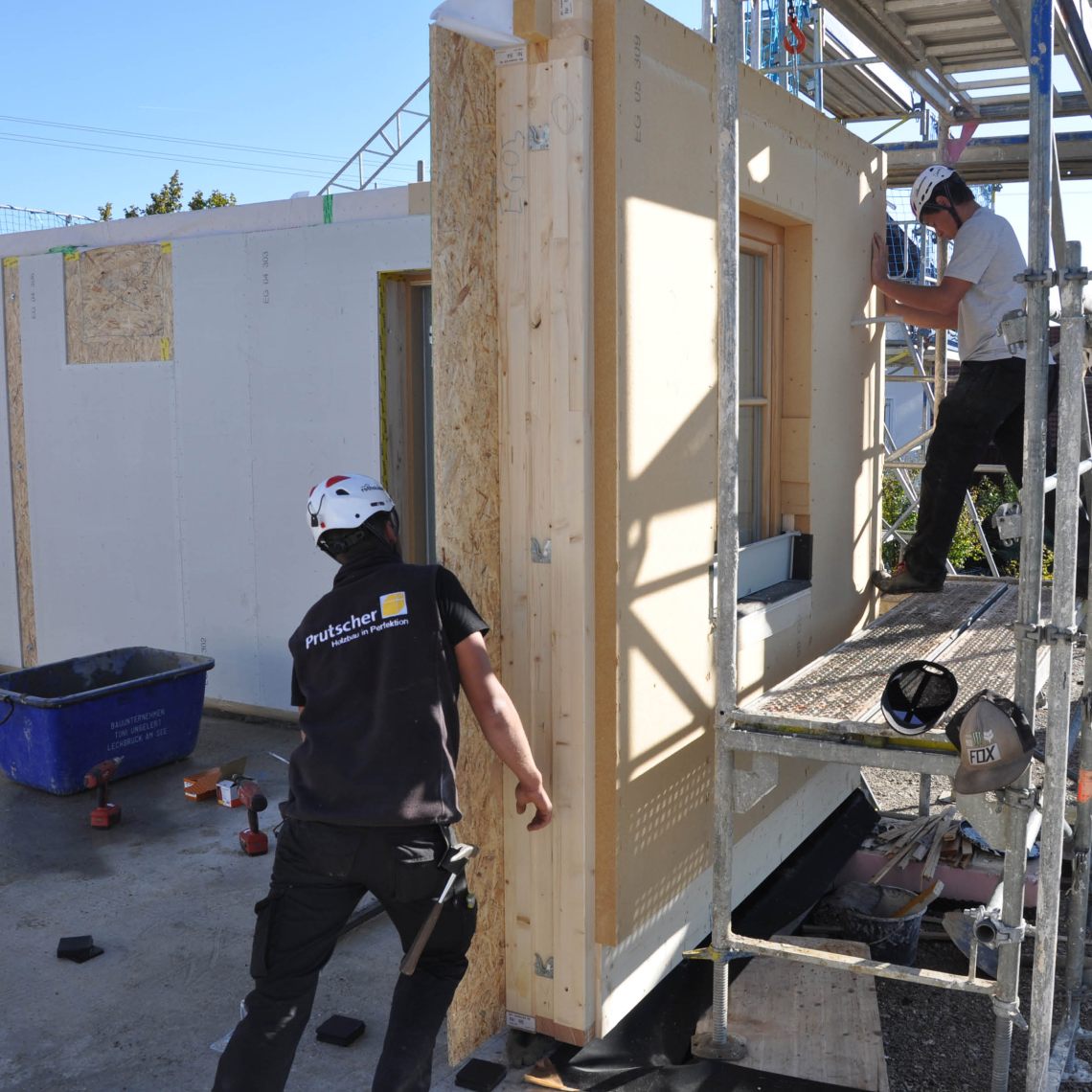

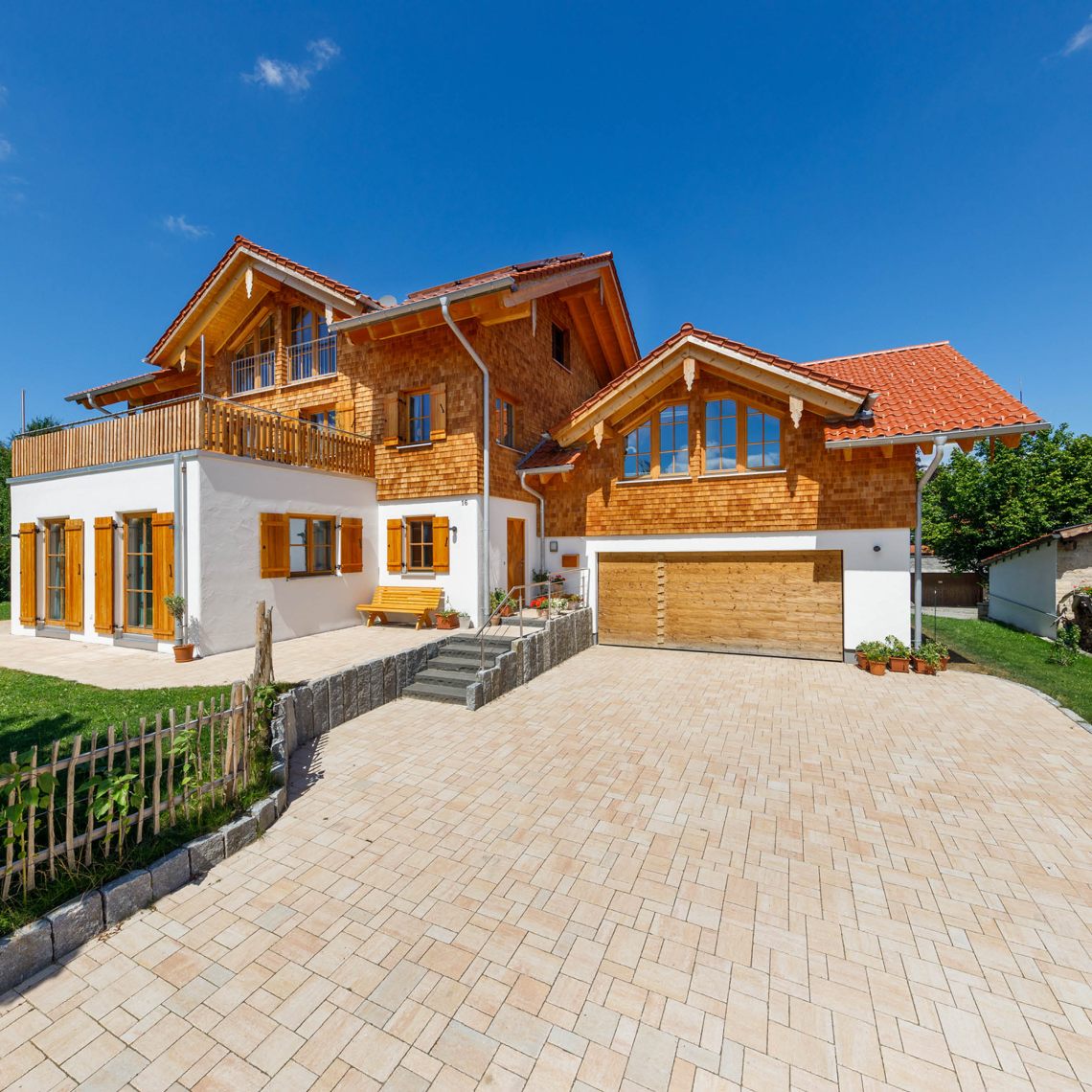

Einfamilienhaus (D) – Fertighauskonstruktion mit WALCO® V

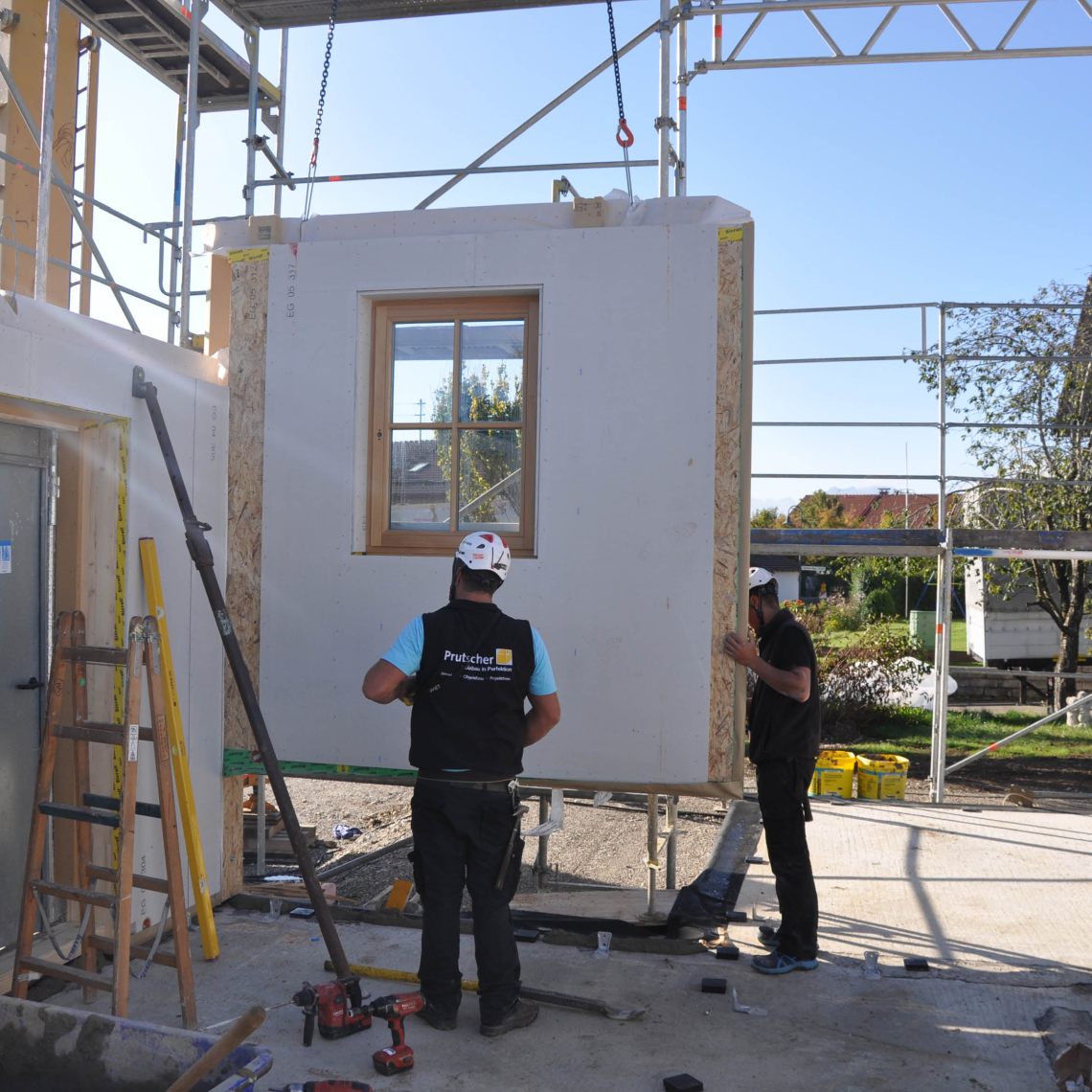

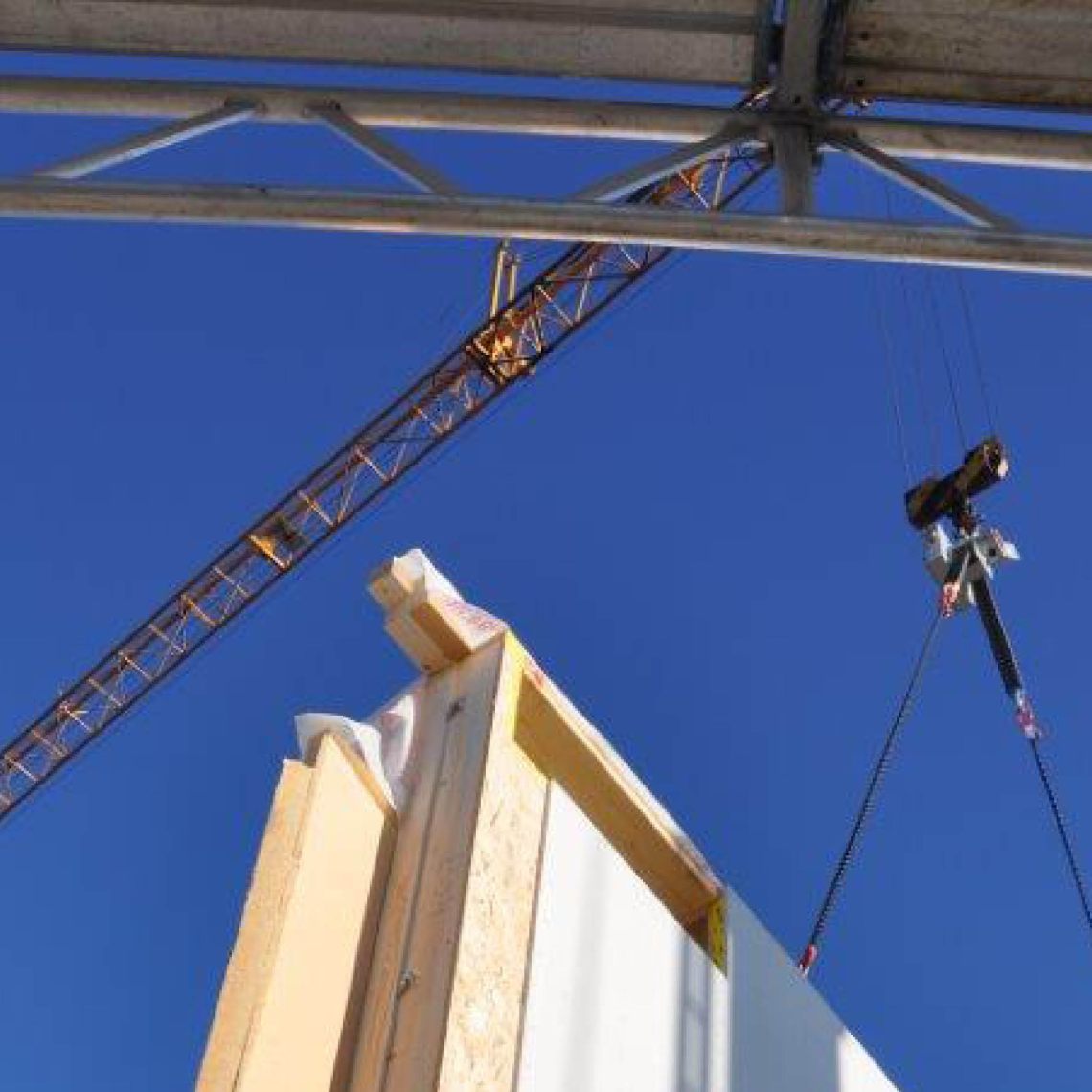

Projekt: Bau eines Einfamilienhauses von Prutscher Holzbau GmbH
Verbindungsmittel: WALCO® V
Architekt + Statik + Holzbauer: Prutscher Holzbau GmbH, www.prutscher-holzbau.de
Baujahr: 2018
Bauweise: Holzständerbauweise
Details: „Das gute Handling und die hohe Passgenauigkeit sind bei dieser Art der Wandmontage bemerkenswert,“ freut man sich bei Prutscher: „Im Gegensatz zu alternativen Schraubverbindungen zeichnet sich das Stecksystem vor allem durch die deutliche Verringerung der Montagezeit aus.“
Projekt-Beitrag: BSP-Special 09/2018

HUF Haus - WALCO® V

Projekt: HUF Haus ART 3
Verbindungsmittel: RICON® S und WALCO® V
Architekt: Josef Günster
Planer: HUF HAUS
Holzbauer: HUF HAUS
Bauherr: Privatkunden
Bauzeit: Aufbau des Hauses ca. 2 Wochen
Bauweise: Moderne Fachwerkarchitektur aus hochwertiger Leimholz-Fachwerkkonstruktion
Raumgrundfläche EG und OG: 219 m²

Hausbau – Riedpark in Lauchringen (D)

Projekt: Wohnungs- und Gewerbeimmobilien im Riedpark / Lauchringen (D)
Verbindungsmittel: WALCO® V und RICON® S
Architekt: Jörg Kaiser Architekturbüro, Hauptstr. 47, 79787 Lauchringen, www.architektkaiser.de
Statik: Lignotrend Produktions GmbH, Landstr. 25, 79809 Weilheim-Bannholz, www.lignotrend.de
Holzbauer: Holzbau-Amann GmbH, Albtalstr. 1, 79809 Weilheim-Bannholz, www.holzbau-amann.de
Jonathan Loderbauer, Kapellenstr. 3, 79737 Herrischried, www.die-holzerei.de
Holzbau & Zimmerei Maise, Stiegstr. 27, 79774 Albbruck-Unteralpfen, www.holzbau-maise.de
Baujahr: 2017
Adresse: 79787 Lauchringen (BW)
Projekt-Beitrag: Südkurier vom 16.02.2017

Markthäuschen mit WALCO®

Projekt: Adventverkaufshütten für den Bezirksmuseumsverein Schloss Landeck (AT)
Verbindungsmittel: WALCO® V
Holzbau: SchülerInnen der HTL Imst mit Ing. Dipl.-Päd. Gerhard Peer HTL Imst / Abteilung Bautechnik, www.htl-imst.at
Architektur und Statik: HTL Imst / Abteilung Bautechnik
Bauweise: Holzrahmenbauweise

Hausbau - Neubau einer Wohnanlage in Sistrans (AT)

Projekt: Fertighausbau – Neubau einer Wohnanlage in Sistrans (AT)
Verbindungsmittel: WALCO® V
Architekt: Teamk2 (Architects), www.teamk2.com
Holzbau: Schafferer Holzbau, www.schafferer.at
Projekt-Beitrag: mikado 3/2011

Hausbau - Internationaler Wettbewerb „Solar Decathlon Europe 2010“

Projekt: Fertighausbau – Internationaler Wettbewerb “Solar Decathlon Europe 2010” – 2. Platz in der Gesamtwertung (ESP)
Verbindungsmittel: WALCO® V, RICON®, QUATRO 65
Bauherr / Projektentwickler / Architekt: TEAM IKAROS BAVARIA | FH Rosenheim, www.solar-decathlon.fh-rosenheim.de
Details: Es blieb spannend, bis zuletzt: Am Abend des letzten Wettkampftages des ersten internationalen Hochschulwettbewerbs „Solar Decathlon Europe 2010“ auf europäischen Boden kamen die 17 Teilnehmer-Teams zur Preisverleihung zusammen. Richard King, der Erfinder des „Solar Decathlon“ in den USA, begrüßte die Decathleten. Dann standen die Sieger fest:  Rosenheim holte den zweiten Platz – für die überragende Leistung des studentischen „Team IKAROS Bavaria“ der Hochschule für angewandte Wissenschaften – Fachhochschule Rosenheim.
Broschüre: Solar Decathlon Europe 2010

Hausbau - Wasserferienwelt „Im Jaich“ / Rügen (DE)

Projekt: Fertighausbau – Wasserferienwelt „Im Jaich“ / Rügen (DE), www.im-jaich.de
Verbindungsmittel: WALCO® V
Architektur: Drebing Ehmke Architekten, www.drebingehmke.de
Holzbau: HOKO Fertighaus GmbH, www.hoko-haus.de
Statik: IBAST Ingenieurbüro für Baustatik, www.ibast.de
Bauzeit: Juni 2009 bis Oktober 2010
Bauweise: Holzrahmenbau
Projekt-Beitrag: mikado 1-2/2011
Broschüre: Referenzprojekt Bootshäuser Rügen

Hausbau - Viergeschossiges Holzhaus in Bad Aibling (DE)

Projekt: Fertighausbau – Viergeschossiges Holzhaus in Bad Aibling (DE)
Verbindungsmittel: WALCO® V
Bauherr: B&O-Gruppe, www.bo-wonungswirtschaft.de
Planung:  SCHANKULA Architekten/Diplomingenieure, www.schankula.com
Holzbau: Huber & Sohn GmbH & Co. KG, www.huber-sohn.de
Baujahr: 2010
Projekt-Beitrag: mikado 10/2010

Hausbau - Einfamilienhaus am Rigi (CH)

Projekt: Fertighausbau – Einfamilienhaus am Rigi (CH)
Verbindungsmittel: WALCO® V
Holzbau: Die Holzwerkstatt Matthias Ebi, Nöggenschwiel, www.ebi-holzwerkstatt.de
Architekt + Planer: Schweizer Naturhaus CH-Koblenz, www.natur-haus.ch
Statik: Ingenieurbüro Rotkamm Albbruck, www.rotkamm.de
Bauweise: Ständer-Bohlen Holzbauweise
Energiestandard: Niedrigenergie nach Schweizer Norm
Bauzeit: 5 Monate
Projekt-Beitrag: mikado 10/2011
Broschüre: Referenzprojekt Holzfertigteilhaus mit Helikoptermontage Rigi

Hausbau – Neun Wohneinheiten in einem Hinterhof (GBR)

Projekt: Fertighausbau – Neun Wohneinheiten in einem Hinterhof, London-Harlesden (GBR)

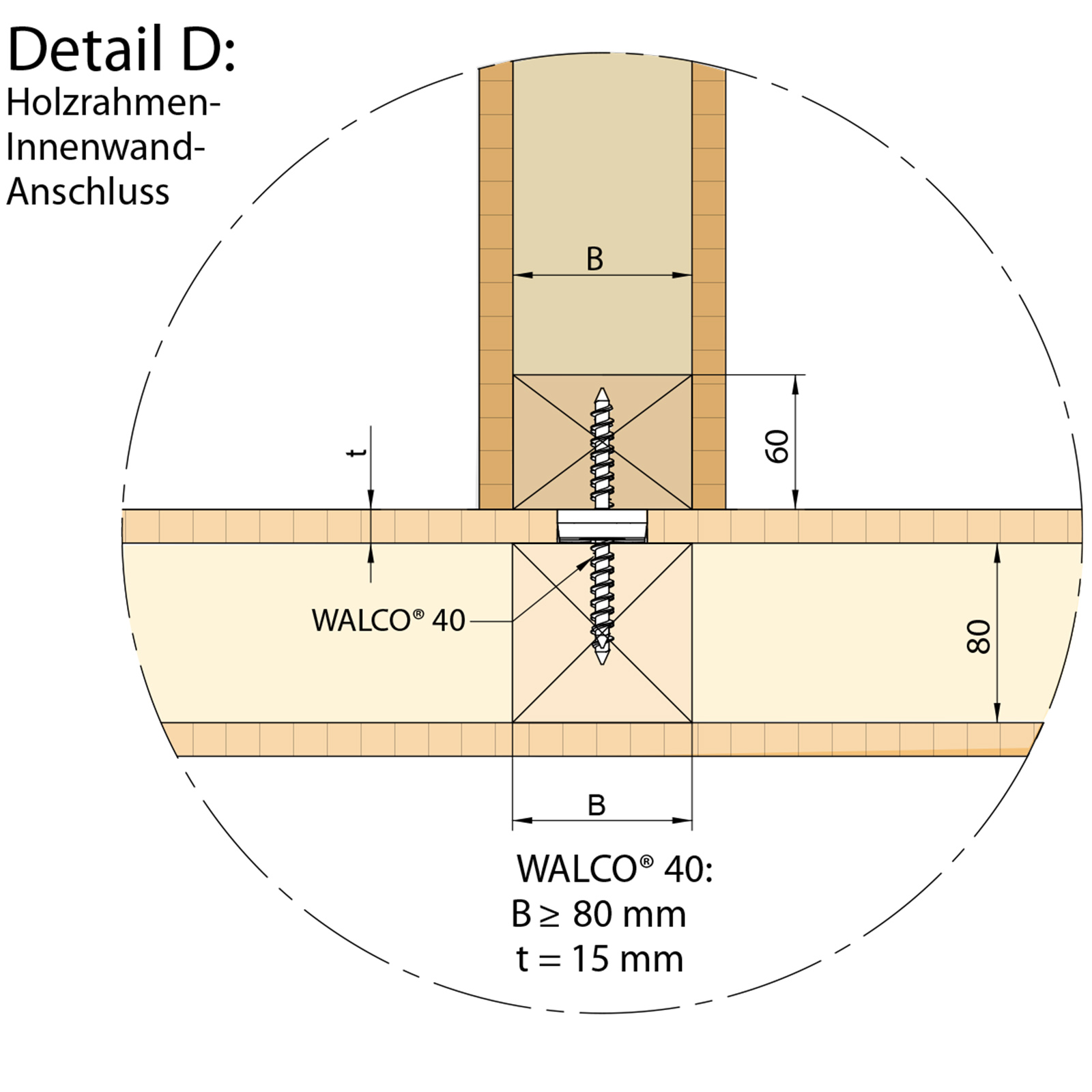

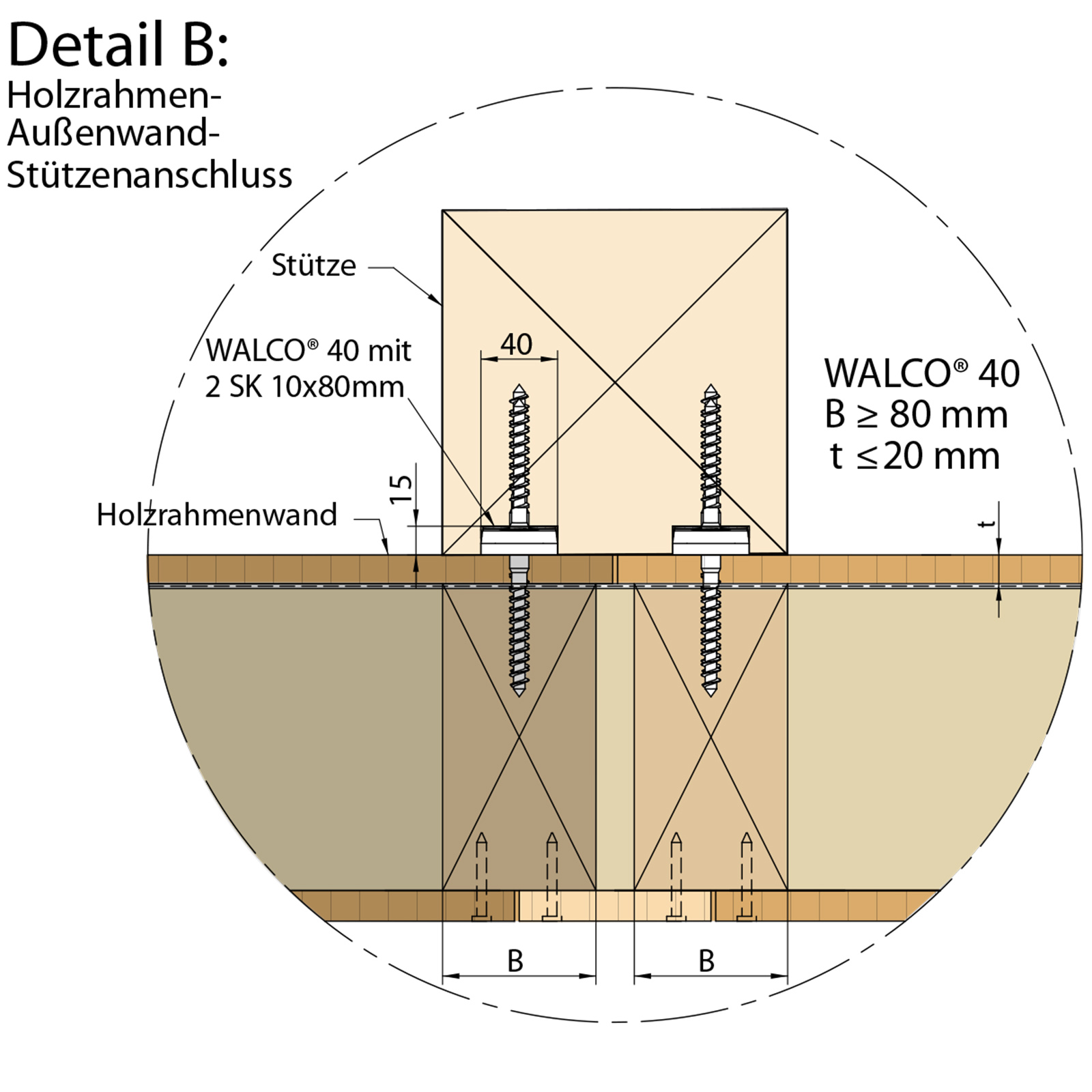

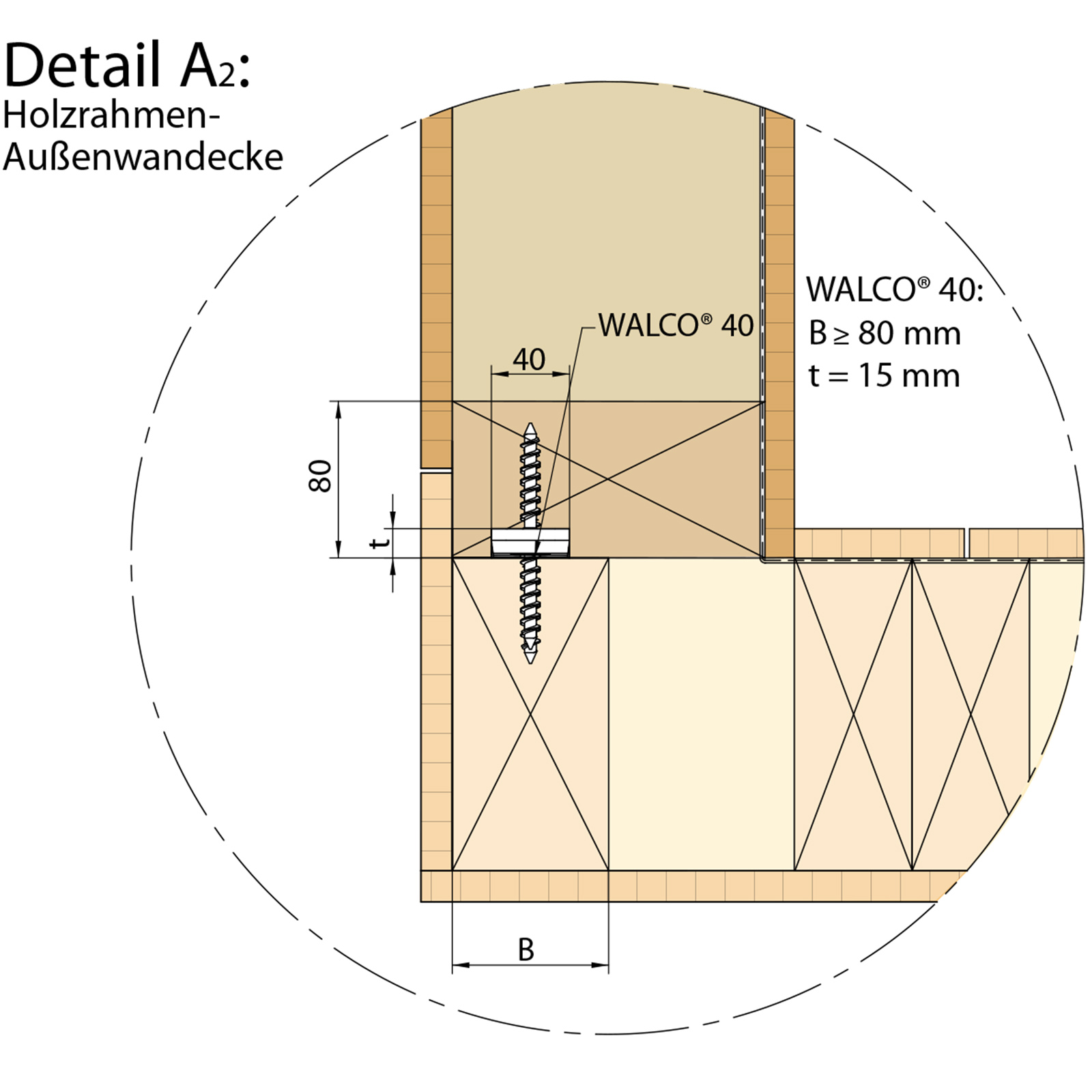

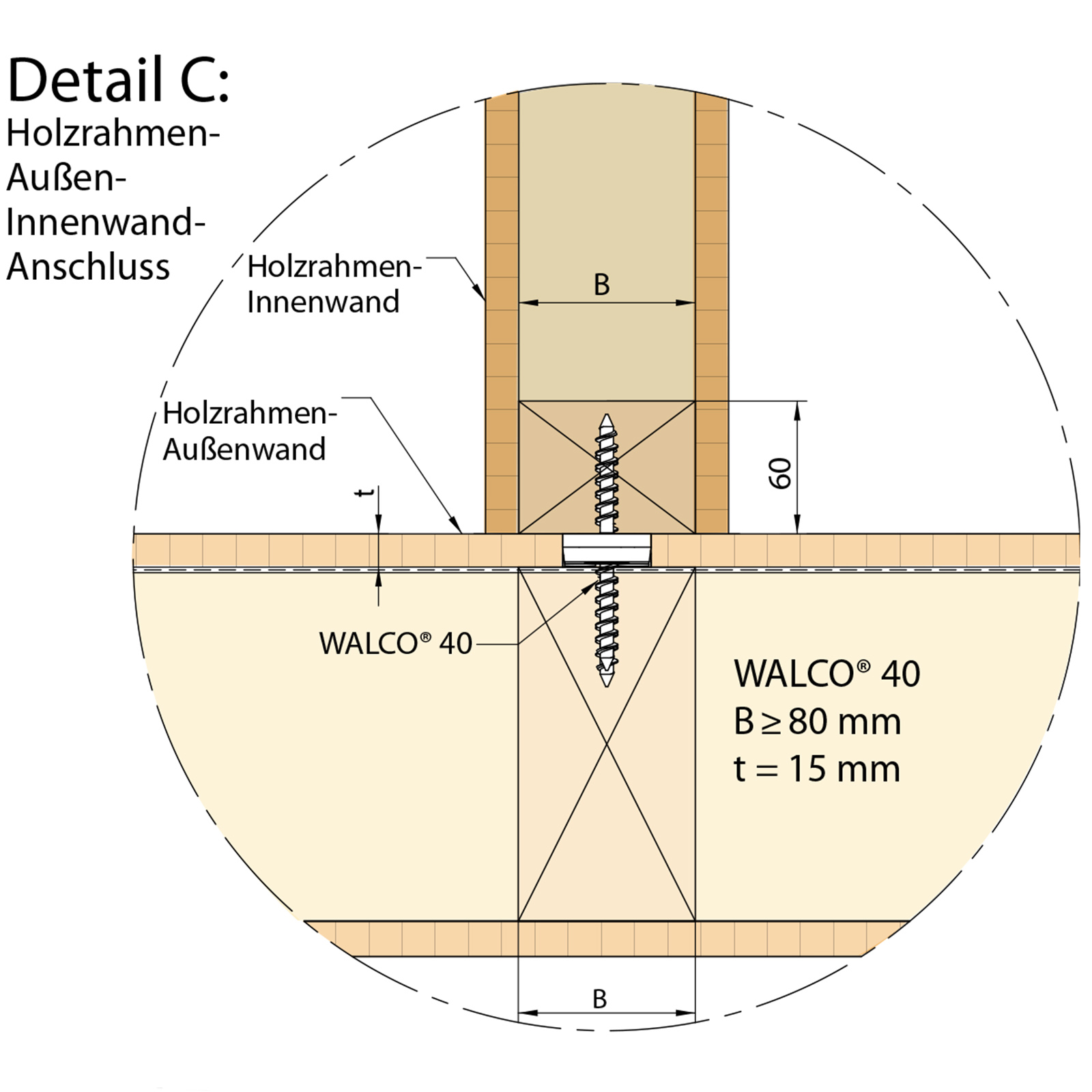

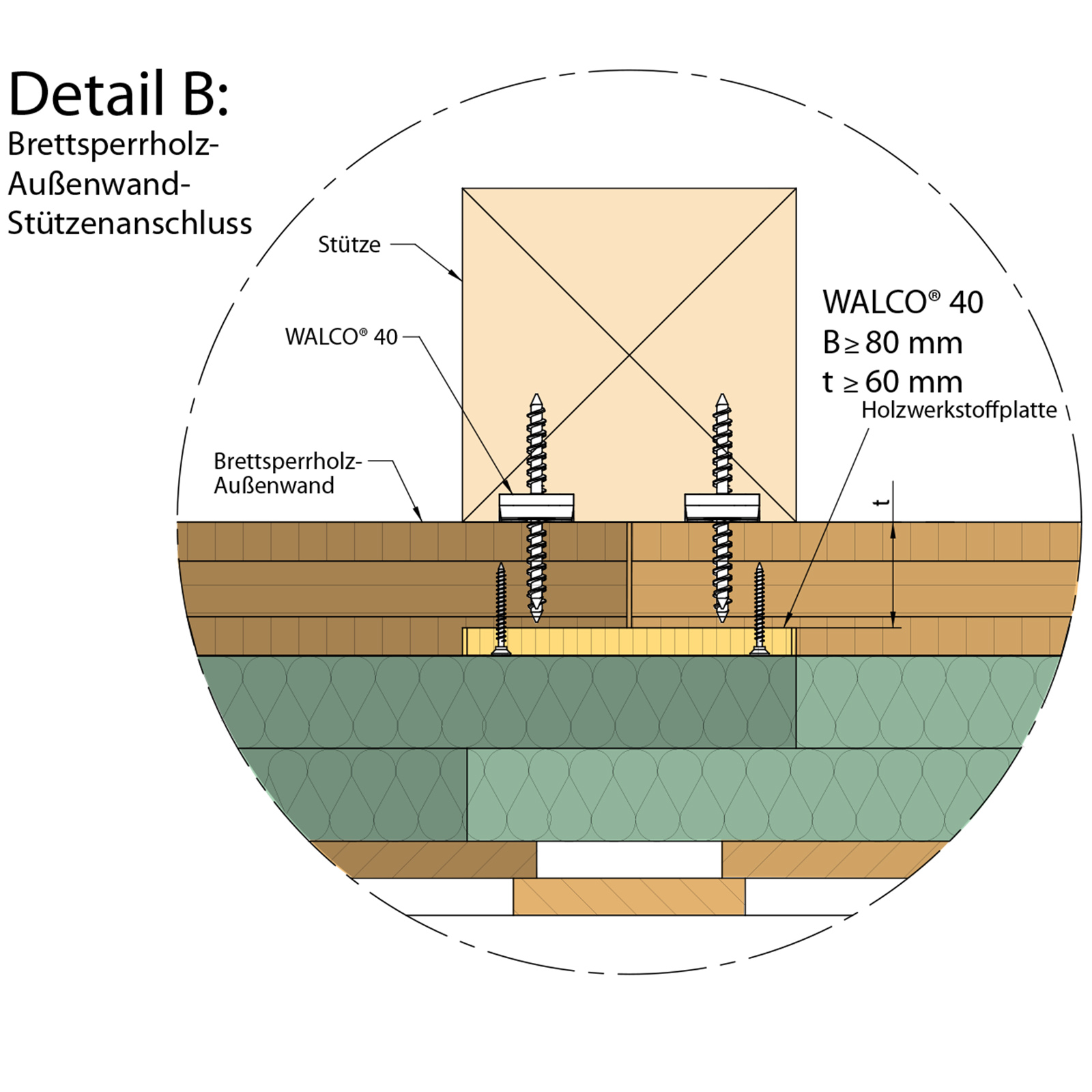

Verbindungsmittel: WALCO® V, WALCO® 40
Bauherr / Projektentwickler / Architekt: SUSD Ltd., www.susd.co.uk
Statik: Dr. Dubslaff & Rosenkranz D-59939 Olsberg, www.rdr-energie.de
Holzbau: Holzbau Becker & Sohn GmbH, Kolpingstraße 4, 59964 Medebach, www.becker360.de/referenzen/wohnhaeuser
Bauzeit: Dezember 2008 – Dezember 2010
Bauweise: Holzrahmen- und Bohlenstapelbauweise
Umbauter Raum: 2342 m³ / 897 m²
Details: Die Besonderheit eines Bauvorhabens der SUSD Ltd. mitten im Hinterhof eines Londoner Wohngebietes in Harlesden lag für die Architekten darin, einen Spagat zwischen einer hohen Wirtschaftlichkeit und einem qualitativ hochwertigen Lebensraum effizient umzusetzen. Vorgefertigte Massivholzelemente waren hierfür die entscheidende Grundvoraussetzung, deren Vorteile auf anschauliche Weise voll ausgenutzt werden konnten.
So wurden alle Elemente für die neun neuen Reihenhäuser des Highwood Court von Holzbau Becker & Sohn GmbH aus Medebach in Deutschland vorgefertigt. Der Holzbauer aus dem Sauerland wählte für die Verbindung seiner Bohlenstapel-Wände den Wandverbinder WALCO V von Knapp aus. Dieser löste die komplexe Geometrie der Architektur optimal und die Koordination der verschiedenen Anschlüsse passgenau.
Die Realisierung des Objekts im Hinterhof wurde durch den Einsatz des WALCO V überhaupt erst möglich. Die besonderen statischen und konstruktiven Eigenschaften des WALCO V-Systems leisteten den wesentlichen Beitrag zur schnellen und reibungslosen Montage des architektonisch interessanten Hinterhofensembles. „Die Wandverbinder WALCO V von Knapp ermöglichten einen schnellen und reibungslosen Ablauf“, wird uns von Johannes Müller-Lotze von SUSD Ltd. berichtet.
Projekt-Beitrag: mikado 12/2010
Broschüre: Referenzprojekt Urbaner Holzbau London

Hausbau – House^3 (US-MN)

Projekt: Fertighausbau – House^3 (US-MN)
Verbindungsmittel: WALCO® V
Bauherr / Projektentwickler / Architekt:  University of Minnesota Duluth, www.d.umn.edu
Details: Das einzigartige Merkmal von House³ ist seine Fähigkeit, transportiert, montiert, demontiert und wiederverwendet zu werden. House³ verwendet proprietäre Wandverbinder, um sicherzustellen, dass vorgefertigte Holzrahmenwände mit minimalem Aufwand an Ort und Stelle gedrückt werden können. Am wichtigsten ist, dass die Verbinder eine saubere Demontage und Neuverpackung des Moduls für eine Verlagerung ermöglichen.
Broschüre: Containerhäuser USA

Einfamilienhäuser, Stadtvillen (A)

Projekt: Einfamilienhäuser, Stadtvillen (A)
Verbindungsmittel: WALCO® V
Holzbau: Genböck Haus Genböck & Möseneder GmbH, www.genboeck.at
Architektur und Statik: Genböck Haus Genböck & Möseneder GmbH
Bauweise: Ständerbauweise
Energiestandard: Beispiele Passivhäuser, Plus-Energie-Häuser

Aufstockung eines Mehrfamilienhauses (D)

Projekt: Aufstockung eines Mehrfamilienhauses (D)
Bauherr: Braintec GmbH, 83132 Pittenhart, www.brain-tec.net
Verbindungsmittel: WALCO® V
Architekt: ARCHITEKTURBÜRO ANSELM KANNO, www.architekt-kanno.de
Holzbauer: Zimmerei Holzbau – Schröder, www.holzbau-schroeder.com
Statik: Andreas Reinicke, 21354 Bleckede
Bauweise: Holzrahmenbauweise
Bauzeit: 8 Monate
Projekt-Beitrag: mikado 5/2014

WALCO® Z | Der Wandverbinder für Holzrahmenbau bis 11 kN

WALCO® Z – Wandverbinder

Der Wandverbinder WALCO® Z besteht aus zwei baugleichen Verbinderplatten aus Stahl. Selbst bei Minusgraden kann daher montiert werden. Die Verbinder verspannen die Elemente untereinander. Herkömmliche Dichtungssysteme können mit eingebaut werden und die Abdichtung ist so sicher gewährleistet. Wandelemente können im Werk fertig beplankt werden und auf der Baustelle einfach nur mehr zusammengesteckt.

  • Effizient – Wandverbinder im Holzrahmen- und Holztafelbau für Holzbreiten ab 60 mm
  • Effektiv – Hoher Vorfertigungsgrad
  • Sauber – keine Schraubarbeiten vor Ort
  • Einfach – Steckverbindung die Wandteile werden nur zusammengesteckt
  • Stabil – Selbstspannend von der ersten Ecke an
  • Unsichtbar – keine sichtbaren Verbinderteile
  • Sicher – Holzständer und Brettsperrholzwände werden kraftschlüssig miteinander verbunden
  • Berechnung – für Holzbauten nach DIN 1052 und Eurocode 5 (EN 1995-1-1)
  • ETA Erweiterung für Laubholz

Alpegg Chalets in Waidring (A) – Holzständer- und Rahmenbauweise mit WALCO® Z40

Projekt: Alpegg Chalets in Waidring (A)
Verbindungsmittel: WALCO® Z40
Architekt/Planer/Statiker: Architektengruppe P3, A-6380 St. Johann in Tirol, Neubauweg 13, www.architektengruppe-p3.at
Holzbauer: Holzbau Foidl, A-6391 Fieberbrunn, Rosenegg 36, www.holzbau-foidl.at
Bauherr: Cornelia und Roland Defrancesco
Baujahr: 2016
Bauweise: Holzständer- und Rahmenbauweise mit Beplankung
Adresse: Alpegg 13, A-6384 Waidring, Österreich
Details: Drei Chalets mit angrenzendem Wohnhaus
Link: www.alpegg.com

Schneller verbunden: Alpegg Chalets

Im Hotelbau ist eine schnelle, saubere und möglichst unsichtbare Arbeitsweise Pflicht. Schließlich sollen die Gäste so wenig wie möglich gestört werden. Aus diesem Grund setzte die Zimmerei Foidl für den Neubau der drei „Alpegg Chalets“ sowie eines Wohnhauses im österreichischen Waidring auf vorgefertigte Wandelemente.

Diese wurden mit dem Knapp Verbinder WALCO® Z40 vor Ort schnell, sauber und unsichtbar miteinander verbunden, sodass der Rohbau binnen weniger Tage aufgestellt werden konnte. „Wir verwenden WALCO® Z40 bei allen unseren Holzrahmenkonstruktionen“, verrät Hannes Rettenwander, Projektleiter bei Foidl. „Er garantiert eine unkomplizierte und schnelle Montage und die Justierung der Elemente in alle Richtungen, sowohl vertikal als auch horizontal. Damit unterstützt er den großen Vorteil des Holzbaus: schnell und zeitsparend zu montieren.“

Auf dieser Basis blieb der Hoteliersfamilie Cornelia und Roland Defrancesco genügend Raum für einen liebevollen Innenausbau.

Hausbau – Neun Wohneinheiten in einem Hinterhof (GBR)

Projekt: Fertighausbau – Neun Wohneinheiten in einem Hinterhof, London-Harlesden (GBR)
Verbindungsmittel: WALCO® V, WALCO® 40
Bauherr / Projektentwickler / Architekt: SUSD Ltd., www.susd.co.uk
Statik: Dr. Dubslaff & Rosenkranz D-59939 Olsberg, www.rdr-energie.de
Holzbau: Holzbau Becker & Sohn GmbH, Kolpingstraße 4, 59964 Medebach, www.becker360.de/referenzen/wohnhaeuser
Bauzeit: Dezember 2008 – Dezember 2010
Bauweise: Holzrahmen- und Bohlenstapelbauweise
Umbauter Raum: 2342 m³ / 897 m²
Details: Die Besonderheit eines Bauvorhabens der SUSD Ltd. mitten im Hinterhof eines Londoner Wohngebietes in Harlesden lag für die Architekten darin, einen Spagat zwischen einer hohen Wirtschaftlichkeit und einem qualitativ hochwertigen Lebensraum effizient umzusetzen. Vorgefertigte Massivholzelemente waren hierfür die entscheidende Grundvoraussetzung, deren Vorteile auf anschauliche Weise voll ausgenutzt werden konnten.
So wurden alle Elemente für die neun neuen Reihenhäuser des Highwood Court von Holzbau Becker & Sohn GmbH aus Medebach in Deutschland vorgefertigt. Der Holzbauer aus dem Sauerland wählte für die Verbindung seiner Bohlenstapel-Wände den Wandverbinder WALCO V von Knapp aus. Dieser löste die komplexe Geometrie der Architektur optimal und die Koordination der verschiedenen Anschlüsse passgenau.
Die Realisierung des Objekts im Hinterhof wurde durch den Einsatz des WALCO V überhaupt erst möglich. Die besonderen statischen und konstruktiven Eigenschaften des WALCO V-Systems leisteten den wesentlichen Beitrag zur schnellen und reibungslosen Montage des architektonisch interessanten Hinterhofensembles. „Die Wandverbinder WALCO V von Knapp ermöglichten einen schnellen und reibungslosen Ablauf“, wird uns von Johannes Müller-Lotze von SUSD Ltd. berichtet.
Projekt-Beitrag: mikado 12/2010
Broschüre: Referenzprojekt Urbaner Holzbau London

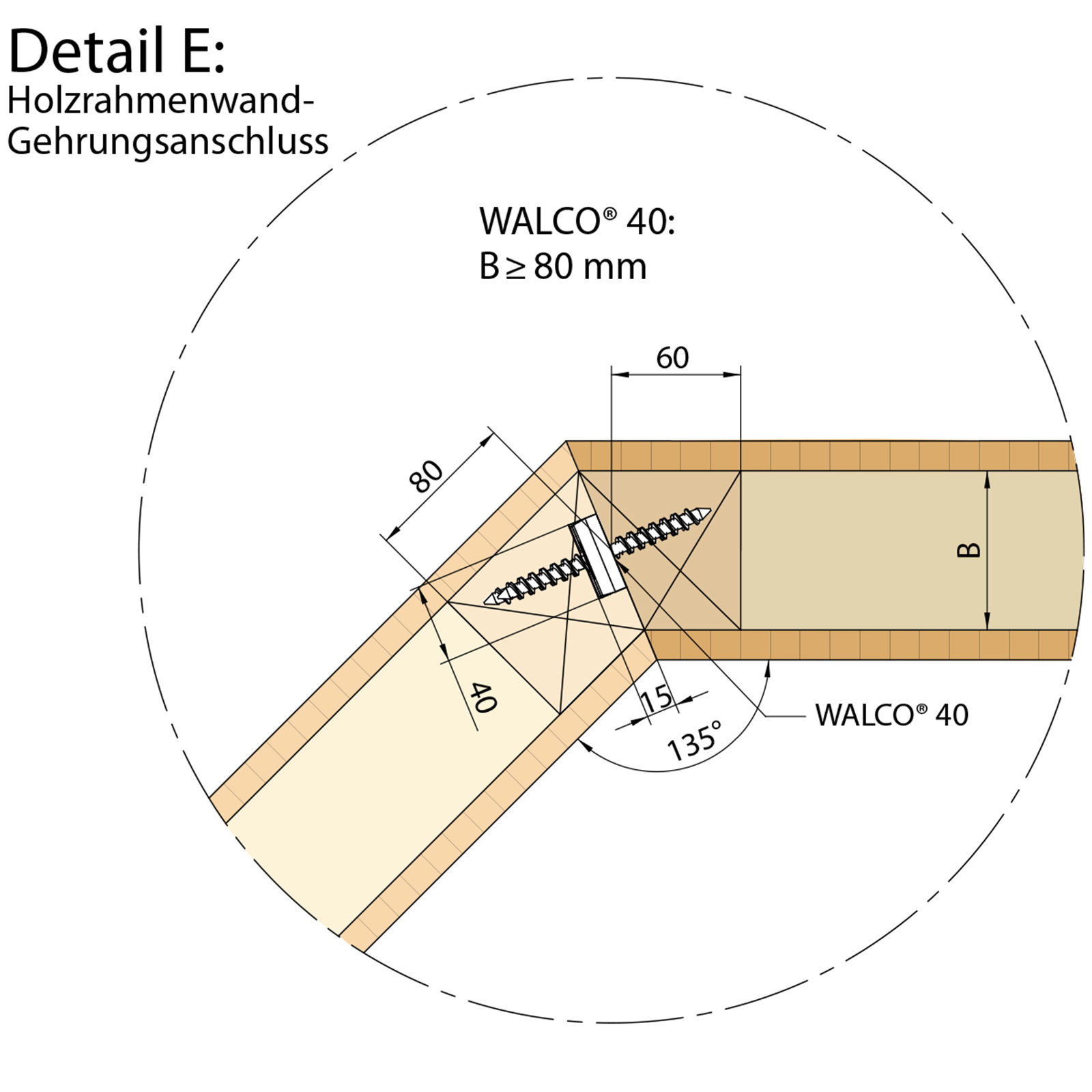

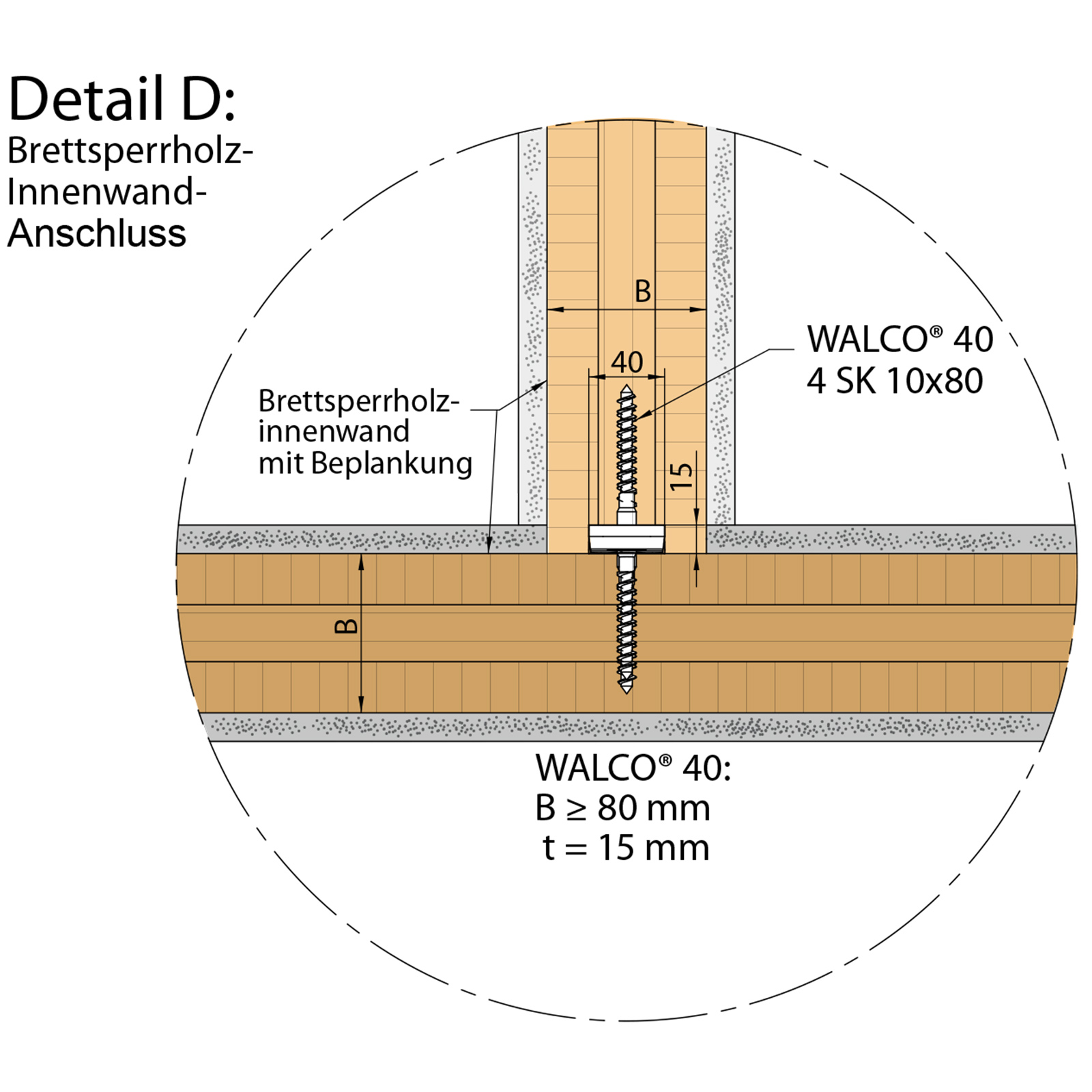

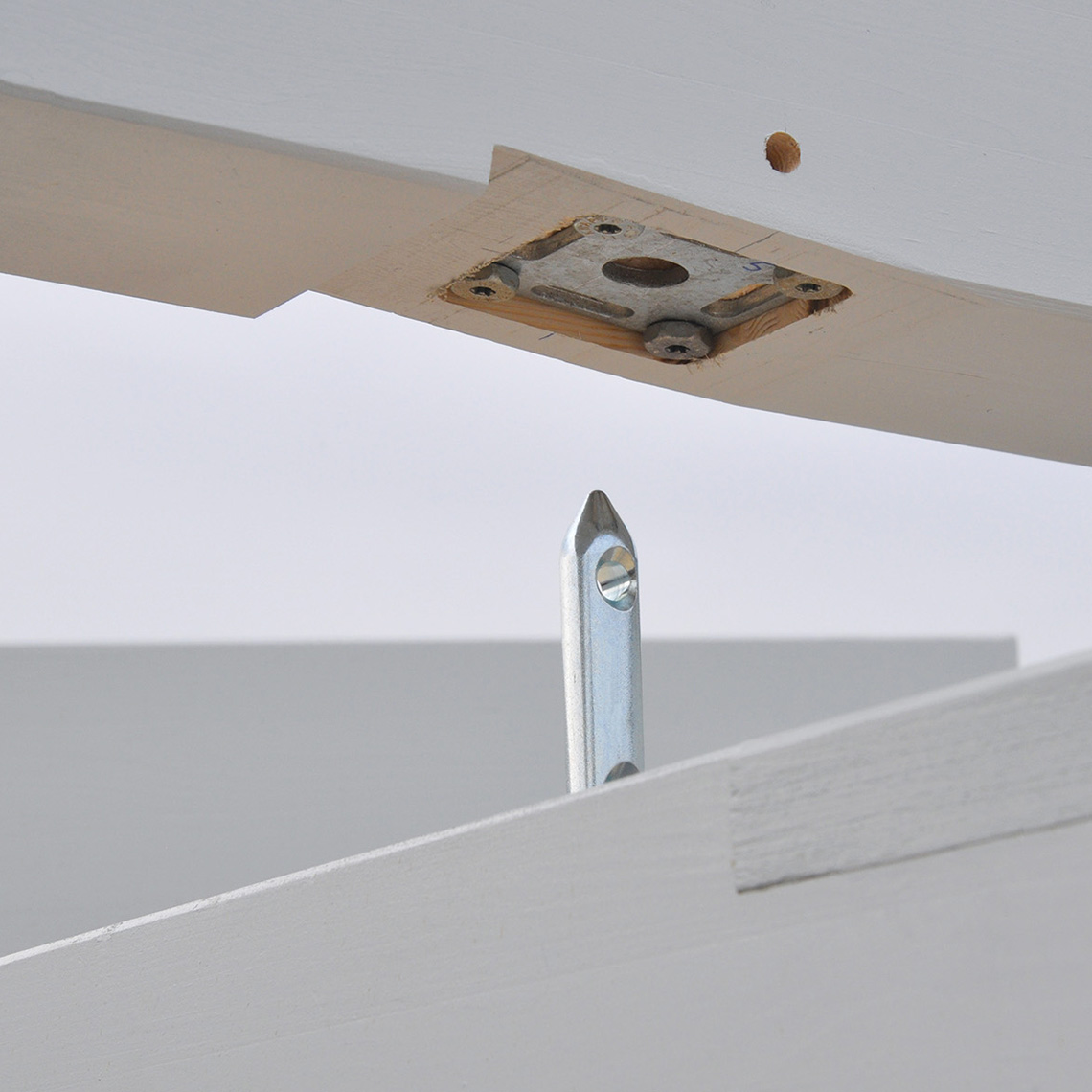

WALCO® | Holzverbinder für Fassaden, Wand und Module bis 21,3 kN

  • Universeller Anschluss von Fassaden, Wandelementen und Raummodulen an Massivholz, Holzwerkstoffe,
  • Stahl und Beton sowie Mauerwerk
  • Schnelle und präzise Montage sowie Demontage vor Ort dank V-System
  • Hoher Vorfertigungsgrad
  • Millimetergenaue Justierbarkeit
  • Hervorragende Sicherheit und Stabilität

ORF Studio - Nordische Ski-WM Oberstdorf 2021 - Modulbauweise mit WALCO®

Projekt: Nachhaltiges und mobiles ORF Studio bei der Nordischen Ski-WM Oberstdorf 2021
Verbindungsmittel: WALCO® 80 VK, WALCO® V80
Planer, Statik & Montage: GETEC Eventtechnik GmbH, www.getec-group.com
Holzbauer: Material + Vorfertigung + Probeaufbau Noritec GmbH (Hasslacher Holding GmbH), www.hasslacher.com
Bauzeit: Ein Tag mit Innenausbau (Heizung, Dämmung, etc.), siehe Bericht(e)
Bauweise: Modulbauweise mit Hasslacher Cross Laminated Timber
Umbauter Raum: 50m²
Projekt-Beiträge:
https://www.facebook.com/pg/geteceventtechnik/posts/
https://eventelevator.de/storys/getec-eventtechnik-bei-der-nordischen-ski-wm/
https://www.hasslacher.com/nordische-ski-wm-2021-in-oberstdorf
https://www.holzbauaustria.at/news/2021/03/nachhaltiges-und-mobiles-orf-studio.html

WALCO® BOLT

WALCO® BOLT

  • Stabiler und unsichtbarer Anschluss für vorgefertigte Wandelemente aus Holz und CLT-Wand, sowie Anschlüsse an Holz, Stahl und Beton
  • Durch die Langlöcher des WALCO® 80 Grundplatte ist eine Nachjustierung bei aufgeschraubter Variante möglich
  • Positionierungstoleranz +/- 2 mm zum nachträglichen Ausgleichen von Baustellenunebenheiten
  • Belastbar auf Zug sowie rechtwinklig zur Einschubrichtung

Errichtung eines Carports über bestehende PKW-Abstellplätze

Projekt: Errichtung eines Carports über bestehende PKW-Abstellplätze
Verbindungsmittel: RICON®, RICON® S, T-Joint, WALCO® Bolt
Planung: Ing. Bernhard Habsburg
Statik: M. Eng. Dipl.-Ing. (FH) Torsten Langejürgen, Bernhard Habsburg
Montageteam: KNAPP Team
Bauherr: KNAPP GmbH, Wassergasse 31, A-3324 Euratsfeld
Baujahr: 2022 / 2023
Bauweise: Fichte, KVH und Brettschichtholz, Aussteifung in Längsrichtung mittels T-Joint Verbindern und KERTO LVL Zuglasche und Quer mittels Kopfbändern
Adresse: Wassergasse 31, A-3324 Euratsfeld
Bebaute Fläche/m2: 200m²
Projektdetails: Überdachung von bestehenden PKW-Abstellplätzen in Form eines Carports mit Photovoltaik-Anlage, Überbaute Fläche 200m², maximale Höhe, 3,68m, Pultdach flach geneigt 5°, PV-Anlage, Bezugsfläche ~180 m², Gesamtleistung ~40 kWp

Broschüre:

WALCO® PIPE

WALCO® PIPE

  • Stabiler und unsichbarer Anschluss für vorgefertigte Wandelemente aus Holz und CLT-Wand
  • Modularer Stützenverbinder für kraftschlüssige Verbindung
  • Punktgenaue Positionierung der Wandelemente in Verbindung mit WALCO® V
  • Ab- und Wiederaufbau möglich durch verschraubte Spannbolzen
  • Hebehilfe zum Versetzen der Wandelemente

WoodRocks Projekte in Voralberg mit WALCO® Pipe

Projekte: Heldenstraße Feldkirch / Vorarlberg und Turteltaubweg in Dornbirn / Vorarlberg
Verbindungsmittel: WALCO® Pipe (925 Verbinder)
Architekten: Schnetzer/Kreuzer, www.schnetzer-kreuzer.at
Planung: Anfang 2020 / WoodRocks Bau GmbH
Statik: merz kley partner GmbH
Holzbauer: WoodRocks Bau GmbH
Bauherr:
Heldenstraße: Wohnbauselbsthilfe Vorarlberger gemeinnützige GmbH
Turteltaubweg: Schoren Apartments KG
Bauzeit:
08/2021 – 01/2022 (Heldenstraße)
02/2022 – 07/2022 Turteltaubweg (Dornbirn)
Adresse:
Feldkirch/Vorarlberg, Heldenstraße
Dornbirn/Vorarlberg, Turteltaubweg
Bauweise: Lean-Prinzip
Umbauter Raum:
Feldkirch/Vorarlberg Heldenstraße: Dreigeschosser mit gesamt 13 Zwei- bis Vierzimmerwohnungen
Dornbirn/Vorarlberg Turteltaubweg: Viergeschosser mit 21 Microappartements
Projekt-Beitrag: https://www.holzbauaustria.at/architektur/2022/04/woodrocks-gebaeude-feldkirch-heldenstrasse.html

Broschüre:

WALCO® L und T | Wand-Boden-Anker

WALCO® L und T - Wand-Boden-Anker

  • Komplette Vorfertigung der Wandmodule im Werk
  • Hohe Aufnahme von Zug- und Scherkräften durch die Verankerung in der Wandachse
  • Zuganker und Bodenwinkel garantieren eine stabile Verankerung der Wandmodule
  • Einfacher Transport (keine vorstehende Teile)
  • Kurze Montagezeit, bis zu 20 Minuten Zeitersparnis je Wandelement

Wohnhaus mit Massivholzelementen WALCO® L

Verbindungsmittel: Walco L, Walco V80 VK
Architekt: Fa. Zeh und Ingenieurbüro Schwärzler Oberreute
Statik: Ingenieurbüro Schwärzler Oberreute
Holzbauer: Ulrich Zeh GmbH & Co. KG
Bauherr: Riegg/ Krämer Goppertsweiler Halde 16, 88099 Neukirch
Baujahr: 2021
Bauweise: Vollholzbau
Adresse: Goppertsweiler Halde 16, 88099 Neukirch
Umbauter Raum: 1152m³ / 227m²
Details: Massivholzhäuser aus mehrschichtigen Dübelholzwänden

Schnell und schön: Mit WALCO L Wand-Bodenverbindern lassen sich mit fertigen Oberflächen vorproduzierte Wände so montieren, dass keine Verbindungsmittel sichtbar bleiben. Die Ulrich Zeh GmbH & Co.KG setzt das System für ihre Massivholzhäuser aus mehrschichtigen Dübelholzwänden ein. Das zweiteilige System, kann teilweise vorgefertigt werden und stellt vor Ort eine Verbindung zwischen Wand- und Bodenelementen her und nimmt die Zug- und Schubkräfte auf.

T-JOINT | Verbinder aus Stahlguß und Edelstahl für Schrägverschraubungen bis 15 kN

Der neue Schraubverbinder T-JOINT von Knapp bietet eine flächenbündige Schrägverschraubung. Im 45° Grad Winkel verschraubt, bieten sich vielseitige Anschlussmöglichkeiten an.

Beim T-JOINT gibt es keine vorstehenden Verbinderteile, weil er flächenbündig verschraubt wird. Der hochwertige Stahlzylinder-Verbinderteil ist jederzeit nachjustierbar und fugendicht ohne sichtbare Fugen. Der T-JOINT ist universell und wird für Zugstöße aus Stahl und Holz bei geraden und winkeligen Wandanschlüssen eingesetzt. Die Elemente können einfach wieder demontiert werden.

  • Flächenbündig – keine vorstehenden Verbinderteile
  • Fugendicht – keine sichtbaren Fugen, jederzeit nachjustierbar
  • Demontierbar – Ab- und Wiederaufbau mehrmals möglich
  • Schnell – Hoher Vorfertigungsgrad
  • Universell – einsetzbar für Zugstöße aus Stahl und Holz
  • Vielseitig – gerade und winkelige Wandanschlüsse umsetzbar
  • Montagefreundlich – einfache Positionierung im Bohrloch

Futterpavillion im Yakgehege Tierpark Hellabrunn (D) – Holzrahmenbau mit T-JOINT

Projekt: Futterpavillion im Yakgehege Tierpark Hellabrunn
Verbinder: T-JOINT D20
Planer: Radim Rozehnal, stellvertretende Leitung Technische Abteilung, Tierpark Hellabrunn
Holzbauer: Zimmerei Greinwald GmbH, D-82435 Bad Bayersoien, www.zimmerei-greinwald.de
Bauherr:  Tierpark Hellabrunn, www.hellabrunn.de
Baujahr: 2020
Bauweise: Holzrahmenbau
Adresse: Tierpark Hellabrunn, Tierparkstrasse 30, D-81543 München
Details:  Sieben Lärchenstützen, befestigt an HEB180-Trägern, sind im Köcherfundament verankert. Das Dach besteht aus zwei Lärchen-Kreuzlagenholzringen und 32 Pfosten aus 57/95 mm Furnierschichtholz. Die gesamte Holzkonstruktion wurde in der Werkstatt vorgefertigt und an einem Tag auf der Baustelle montiert.

Referenzprojekt Einfamilienhaus "Domi-Mone"

Projekt: Bau des Einfamilienhauses „Domi-Mone“
Verbindungsmittel: T-JOINT, MATEO Stufennagel Buche
Holzbauer & Bauherr: Lengauer GmbH, www.lengauer-holz.at
Baujahr: 2019
Bauweise: KLH Kreuzlagenholz, im Sichtbereich geschliffen, Ecken teils auf Gehrung

Die Bilanz: „Wir waren begeistert“, kommentiert Lengauer, „insbesondere wegen der Nachbearbeitung. Die ist fantastisch.“ So habe es keine einzige böse Überraschung gegeben, keine übersehenen Schraubenköpfe, die beim Fräsen das Werkzeug kaputt machen, keine unangenehm überstehenden Metallteile, keine unsauberen Positionen. „Das hat viel Zeit, Ärger und Kosten gespart.“

Bericht über T-JOINT im HOLZKURIER 05.2020
Bericht über MATEO im holzmagazin 02.2020
Bericht über MATEO im Tischler Journal 04.2020
Bericht über das Bauprojekt BSP Special 2019

Bildquelle: Lengauer GmbH in Neumarkt (A) für Montagefotos
Bildquelle: Knapp GmbH (A) für Projektfotos

Futterpavillion im Yakgehege Tierpark Hellabrunn (D) – Holzrahmenbau mit T-JOINT

Projekt: Futterpavillion im Yakgehege Tierpark Hellabrunn
Verbinder: T-JOINT D20
Planer: Radim Rozehnal, stellvertretende Leitung Technische Abteilung, Tierpark Hellabrunn
Holzbauer: Zimmerei Greinwald GmbH, D-82435 Bad Bayersoien, www.zimmerei-greinwald.de
Bauherr:  Tierpark Hellabrunn, www.hellabrunn.de
Baujahr: 2020
Bauweise: Holzrahmenbau
Adresse: Tierpark Hellabrunn, Tierparkstrasse 30, D-81543 München
Details:  Sieben Lärchenstützen, befestigt an HEB180-Trägern, sind im Köcherfundament verankert. Das Dach besteht aus zwei Lärchen-Kreuzlagenholzringen und 32 Pfosten aus 57/95 mm Furnierschichtholz. Die gesamte Holzkonstruktion wurde in der Werkstatt vorgefertigt und an einem Tag auf der Baustelle montiert.

Referenzprojekt Einfamilienhaus "Domi-Mone"

Projekt: Bau des Einfamilienhauses „Domi-Mone“
Verbindungsmittel: T-JOINT, MATEO Stufennagel Buche
Holzbauer & Bauherr: Lengauer GmbH, www.lengauer-holz.at
Baujahr: 2019
Bauweise: KLH Kreuzlagenholz, im Sichtbereich geschliffen, Ecken teils auf Gehrung

Die Bilanz: „Wir waren begeistert“, kommentiert Lengauer, „insbesondere wegen der Nachbearbeitung. Die ist fantastisch.“ So habe es keine einzige böse Überraschung gegeben, keine übersehenen Schraubenköpfe, die beim Fräsen das Werkzeug kaputt machen, keine unangenehm überstehenden Metallteile, keine unsauberen Positionen. „Das hat viel Zeit, Ärger und Kosten gespart.“

Bericht über T-JOINT im HOLZKURIER 05.2020
Bericht über MATEO im holzmagazin 02.2020
Bericht über MATEO im Tischler Journal 04.2020
Bericht über das Bauprojekt BSP Special 2019

Bildquelle: Lengauer GmbH in Neumarkt (A) für Montagefotos
Bildquelle: Knapp GmbH (A) für Projektfotos

ACRO, BASIS-System, ZIPBOLT™ | Stützen- und Riegelverbinder, Säulenmontage, Pfostenverbinder

QUATRO 65 | Terrassendielen- und Paneeleverbinder

Der QUATRO 65 ist ein Verbinder für Terrassendielen oder Wandpaneele. Er wird vom ersten bis zum letzten Brett einfach und unsichtbar montiert. Der Verbinder bietet daher perfekte Optik und hohe Sicherheit. QUATRO 65 ist für Profis, wie auch für Heimwerker einfach zu verarbeiten. Er kann vormontiert werden und die Dielen oder Paneele sind als Stecksystem auf der Baustelle zeitsparend zu befestigen. Von großem Vorteil ist, dass der Verbinder das natürliche Arbeiten des Holzes ermöglicht. Das Regenwasser wird abgeleitet und die Haltbarkeit des Belages und der Konstruktion dadurch verlängert. Die Befestigung des QUATRO 65 erfolgt auf der Unterseite der Dielen oder Paneele. Die Elemente werden dann auf das Lagerholz aufgeschraubt. Bei sehr harten Hölzern sollten die Schraubenlöcher vorgebohrt werden. Die Montageschablone ermöglicht das gleichmäßige und genaue Einstellen der Fugenbreite. Der passende Abstand kann aber auch mittels der Maßrillen eingestellt werden.

  • Unsichtbar von der ersten bis zur letzten Diele
  • Konstruktiver Holzschutz der Unterkonstruktion gegen Nässe
  • Optimale Hinterlüftung durch Abstand zwischen Dielen und Lagerholz
  • Auch für Holzfassaden und Schalungen wo eine Hinterlüftung ausgeführt wird
  • Einfaches Verarbeiten mit Montageschablone
  • Verbindung lässt Quellen und Schwinden der Dielen zu
  • UV- und witterungsbeständiger Kunststoff (GFK)
  • Übertrifft die Anforderungen der Holzforschung Austria

Tipps:

  • Auch das beste Verbindungssystem kann mindere Qualität des Holzes nicht ausgleichen. Achten Sie auf trockenes Holz, vermeiden Sie insbesondere Kernbretter und drehwüchsige Bretter.
  • Empfohlene Länge der Dielen: max. 3 m.
  • Vorbohren, speziell bei Harthölzern, wie z. B. Eiche.
  • Verlegeempfehlung Ihres Qualitätsholzlieferanten beachten.

Hausbau - Internationaler Wettbewerb „Solar Decathlon Europe 2010“

Projekt: Fertighausbau – Internationaler Wettbewerb “Solar Decathlon Europe 2010” – 2. Platz in der Gesamtwertung (ESP)
Verbindungsmittel: WALCO® V, RICON®, QUATRO 65
Bauherr / Projektentwickler / Architekt: TEAM IKAROS BAVARIA | FH Rosenheim, www.solar-decathlon.fh-rosenheim.de
Details: Es blieb spannend, bis zuletzt: Am Abend des letzten Wettkampftages des ersten internationalen Hochschulwettbewerbs „Solar Decathlon Europe 2010“ auf europäischen Boden kamen die 17 Teilnehmer-Teams zur Preisverleihung zusammen. Richard King, der Erfinder des „Solar Decathlon“ in den USA, begrüßte die Decathleten. Dann standen die Sieger fest:  Rosenheim holte den zweiten Platz – für die überragende Leistung des studentischen „Team IKAROS Bavaria“ der Hochschule für angewandte Wissenschaften – Fachhochschule Rosenheim.
Broschüre: Solar Decathlon Europe 2010

Z-DECK | Terrassendielenverbinder aus Edelstahl

Z-DECK Terrassenverbinder

Der einteilige Edelstahlverbinder Z-DECK wird mit nur zwei SK-Schrauben aus Edelstahl befestigt. Durch die ausgeklügelte Form des Verbinders wird ein „Arbeiten“ der Dielen optimal ermöglicht und ein Abreißen der Schrauben speziell bei Laubhölzern mit großem Quell- und Schwindverhalten verhindert. Im mehrjährigen Einsatz hat sich auch bei höchster klimatischer Belastung, z.B. beim Einsatz für Bootsstege, die einwandfreie Funktion bestätigt. Durch eine auf der Schmalseite eingreifende Kralle werden die Dielenbretter wirkungsvoller als eine sichtbare Verschraubung von oben mit der Unterkonstruktion verschraubt. Damit ist auch jedes Brett einzeln und nachträglich leicht und schnell zu demontieren. Der Z-DECK wird unter einem Falz der Diele verdeckt montiert. Gleichzeitig bietet er ebenso einen optimalen konstruktiven Holzschutz. Quell- und Schwindmaße zwischen 4-6 mm sind problemlos möglich.

  • Unsichtbar – von der ersten bis zur letzten Diele
  • Robust – auch für Strand- und Bootsstege
  • Demontierbar – Dielen sind schnell und einzeln auswechselbar
  • Sauber – Optimaler Holzschutz durch selbstreinigende Fugenausbildung
  • Stabil – als sichtbare Verschraubung von oben
  • Sicher –minimiert das Verdrehen der Hölzer
  • Qualität– Verbinder und Schrauben aus Edelstahl
  • Sicher – Erhöhte Verdrehsicherheit
  • Geprüft – Übertrifft die Anforderungen der Holzforschung Austria

Tipps:

  •  Auch das beste Verbindungssystem kann mindere Qualität des Holzes nicht ausgleichen. Achten Sie auf trockenes Holz, vermeiden Sie insbesondere Kernbretter und drehwüchsige Bretter.
  • Empfohlene Länge der Dielen: max. 3 m
  • Eine Fugenbreite ab 7 mm wird empfohlen.
  • Vorbohren, speziell bei Harthölzern, wie z. B. Eiche.
  • Verlegeempfehlung Ihres Qualitätsholzlieferanten beachten
