Verbindungssysteme für den modernen Ingenieurholzbau

Auf den nächsten Seiten finden Sie unsere Verbindungssysteme für den modernen Ingenieurholzbau:

Das MEGANT® Verbindungssystem deckt mit seinen Standard-Größen Anschlussbreiten ab 100 mm für Anwendungen in Haupt- und Nebenträger bis 768 kN Tragkraft mit nur 2 cm Einhängeweg ab. Das RICON®S -System bietet bis 230 kN mit nur 3,5 cm Einhängeweg eine kraftschlüssige Verbindung. Beide Verbindungssysteme sind für Anschlüsse an Holz, Stahl oder Beton einsetzbar. Die Verbinder MEGANT® und RICON® S werden ohne, dass sich diese verkanten beim Einhängen montiert. Die Verbinder ermöglichen einen hohen Vorfertigungsgrad.

Sie verfügen über die Europäische Bauzulassung (ETA) über eine CE-Kennzeichnung und bieten mit regelmäßiger Fremdüberwachung gleichermaßen Sicherheit für Planer, Architekten, Verarbeiter und Bauherrn. Alle Verbinder werden unsichtbar montiert, sind selbstspannend und meist zerlegbar. Sie erfüllen damit höchste Ansprüche an die Verarbeitung und Optik.

EVO GRIP™ | Variabler Schwerlastverbinder

  • höhere Tragfähigkeit für ästhetische, materialsparende Konstruktionen
  • Solovariante mit gelenkiger Verbindung für Anschlüsse an hohe Träger erhältlich
  • Standardvariante für extreme Lasten erhältlich
  • besserer Brandschutz erzielbar
  • flexible Abmessungen
  • vergleichsweise kleinere Verbinder Größen bei gleichbleibender Tragfähigkeit möglich
  • variables Bohrbild
  • kurze Einhängewege bei ausreichender Bewegungsfreiheit

MEGANT® | Der Schwerlastverbinder für den modernen Ingenieurholzbau bis 768 kN

Der Haupt-/Nebenträgerverbinder MEGANT® besteht aus zwei baugleichen Verbinderplatten mit konisch geformten Spannkappen aus Aluminium der Güteklasse AW 6005 und Gewindestangen die ineinander greifen. Das Verbindungssystem wird für nicht sichtbare Anschlüsse mit Holzbreiten ab 100 mm eingesetzt und ist bis 768 kN belastbar. MEGANT® ist in 11 Standard-Größen mit je drei unterschiedlichen Breiten und Tiefen erhältlich. Individuelle Sondergrößen auf Anfrage.

  • Der MEGANT bietet laut ETA den Nachweis zur Torsionsfestigkeit für Anschlüsse an torsionssteife und torsionsweiche Hauptträger.
  • Belastbar – Standardgrößen bis 341kN, kundenspezifische Lösungen bis 768 kN
  • Beständig – Korrosionsbeständig für den Einsatz in Hallenbädern
  • Flexibel – Für Holzbreiten ab 100 mm bis 190 mm
  • Vielseitig – Anschlussmöglichkeiten an Holz, Stahl und Beton
  • Belastbar – In alle 4 Richtungen belastbar mit Übertragung des Torsionsmoments vom Nebenträger
  • Universell – Weitere Holzwerkstoffe wie LVL, CLT, Parallam, Intrallam aus Laub- u. Nadelholz möglich
  • Einzigartig – Montage ohne zu Verkanten
  • Optimal – Optimiertes Schraubenbild der MEGANT®-Verbinderplatte
  • Variabel – Holz-Holz-, Holz-Stahl-und Holz-Beton. Ein Anschluss ist auch auf Zwischenschicht ausführbar
  • Brandschutz – durch dreiseitig verdeckte fugenlose Verarbeitung
  • Sehr effektiv – Montage durch Einhängen des Nebenträgers von oben und von unten möglich
  • Schnell – Kurze Kranzeiten durch hohen Vorfertigungsgrad mit nur 2 cm Einhängeweg
  • Demontierbar – zum Ab- und Wiederaufbau
  • Geprüft – CE ETA Zulassung 15/0667 mit Edelstahl Schrauben und Gewindestangen und für Anschlüsse in Nadel- und Laubholzbrettschichtholz

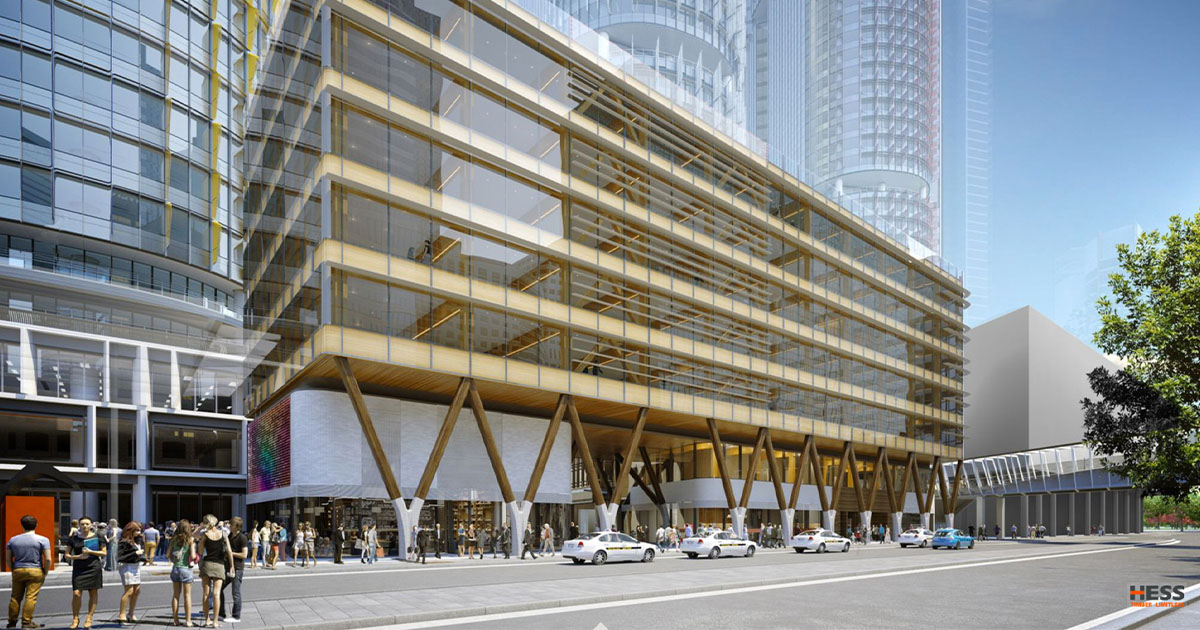

Bürogebäude International House Sydney

Verbindungsmittel: Megant
Adresse: Sydney, Australien
Baujahr: 2016
Architekten: Architekturbüro Tzannes Australien, Co-design Directors Alec Tzannes und Jonathan Evans
Holzbauer: Hess Timber, https://hess-timber.com
Eigentümer: Stora Enso

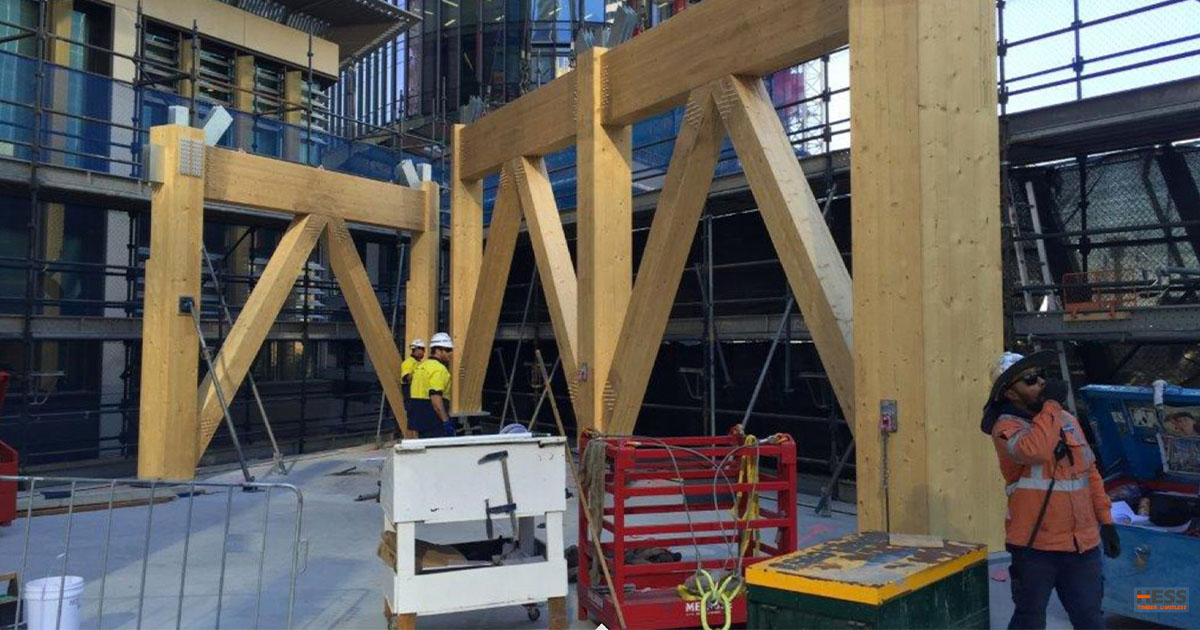

Konstruktionsdetails: Gewölbte Balken mit Pfetten

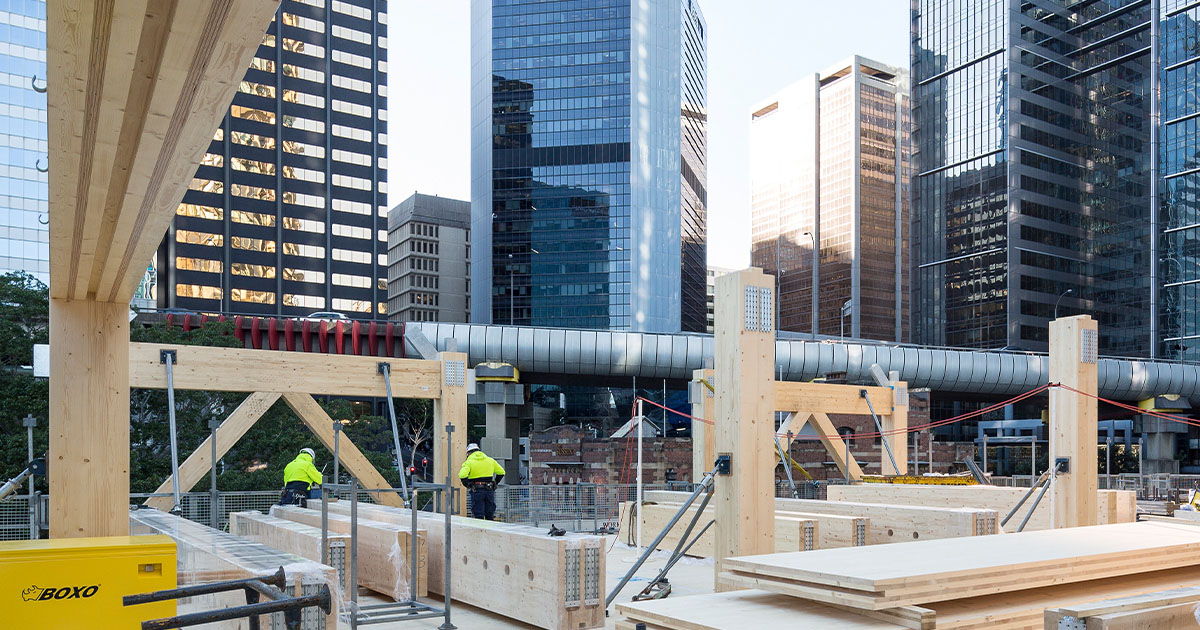

Konstruktion: Holzkonstruktion für das “International House Sydney”, ein 7-stöckiges Bürogebäude mit ca. 7,910 m² Grundfläche in der Barangaroo South Area. Es handelt sich um das erste Geschäftsgebäude in Australien, das aus Holz gebaut wird!
Holzart: Fichte, Buche
Gesamtvolumen: 950 m³ Brettschichtholz und über 2.000 m³ CLT-Brettsperrholz (geliefert von Stora Enso, Sägewerk Ybbs)

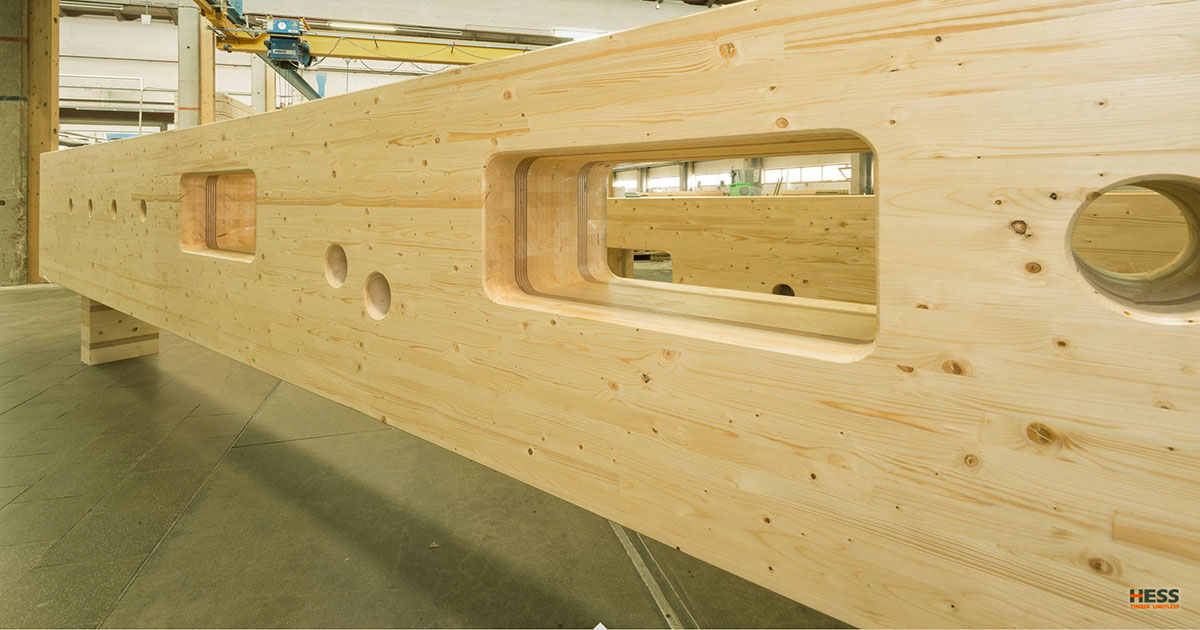

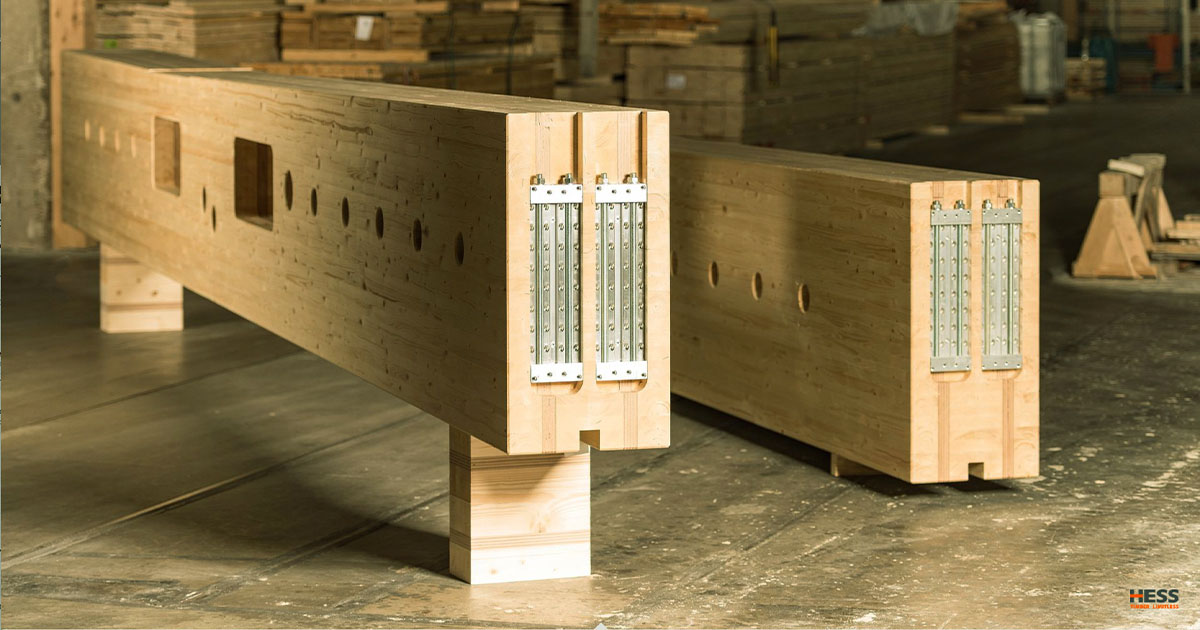

Produktinnovation durch HESS TIMBER: Kompositträger, mit denen erstmals große und zahlreiche Durchbrüche in einem BSH-Träger möglich sind – und dies ohne jegliche Einschränkung der Tragfähigkeit oder der lichten Höhe, und ohne notwendige weitere Verstärkung. HESS hat hierzu im Auftrag des Auftraggebers zahlreiche Großversuche zusammen mit zwei deutschen Prüfinstituten durchgeführt.
Die Säulen im Ergeschoss wurden aus „Ironbark“ gefertigt
Projekt-Beitrag: https://hess-timber.com/referenz/international-house-sydney/
Video: https://vimeo.com/226106323

Sieben Stockwerke umfasst das Bürogebäude „International House Sydney“, welches mehrheitlich mit CLT von Stora Enso errichtet wurde. Gebaut wurde im Stadteil Barangaroo in Sydney, einem direkt am Hafen gelegenen urbanen Stadtentwicklungsgebiet. Das Projekt wurde vom Bauträger Lendlease umgesetzt, der bereits beim 2014 fertiggestellten Projekt „Library at the Dock“ in Melbourne mit CLT von Stora Enso gearbeitet hat. Die Entscheidung für einen europäischen Partner ist bewusst gefallen – Holz aus Europa garantiert höchste ökologische und soziale Standards in der Erzeugung und Verarbeitung.

Bentsebrugata skole - Schulbau - Oslo

Verbindungsmittel: Megant
Architekt: Ola Roald arkitekter
Planer: Massivtre as
Holzbauer: Massivtre as
Auftraggeber: Oslo Bygg KF
Auftragnehmer: NCC, LARK LANDSKAP MED FLER.
Baujahr: 2023
Adresse: Bentsebrugata 17, 0476 Oslo
Fläche: 10.000 Quadratmeter
Projekt-Beitrag: https://www.olaroald.no/treschows-gate-skole

Åfjord VGS Schule

Verbindungsmittel: MEGANT
Architekt: Lusparken arkitekter as, https://lusparken.no/
Planer: Massivtre as
Holzbauer: Massivtre as
Auftraggeber: Trøndelag County Council
Auftragnehmer: Stjern Entreprenør as
Baujahr: Fertigstellung 2023
Adresse: Åvegen 8, 7170 Åfjord
Fläche: ca. 4 000 m²
Projekt-Beitrag: https://lusparken.no/prosjekt/afjord-videregaende-skole-2/

Mensa Nord Darmstadt

Projekt: Neubau Mensa und Aula des Berufsschulzentrums Nord, Darmstadt
Verbindungsmittel: RICON® S / MEGANT®
Architekt: www.wulfarchitekten.com / Architekt Hr. Hernandez vom Büro Wulf
Planer: Camilo Hernandez (PL), Lisa Eppel, Stanislaus Ruff, Kateryna Shelegon, Janka Vizdak
Statik: Brüssau Bauphysik GmbH, Fellbach / wh-p GmbH Beratende Ingenieure, Stuttgart
Holzbauer: Merkle Holzbau GmbH #2026260
Bauherr: Projektmanagement Darmstädter Stadtentwicklungs GmbH & Co.KG (DSE)
Generalunternehmer: Wissenschaftsstadt Darmstadt.
Bauzeit: 01/2019-10/2021
Bauweise: Holztragwerk aus Brettschichtholz
Adresse:
Umbauter Raum: 14.650 m³
Gesamtkosten: ca. 13.900.000 €
Details: Neubau für die Mensa und Mediathek bestehend aus Holztragwerk, Glasfassaden und Bekleidungen. Das prägende Material ist Holz. Das Tragwerk besteht aus einem orthogonalen Rost aus Schichtholzträgern, die etwa 90 cm hoch und 20 cm breit und in beiden Richtungen biegesteif verbunden sind. Das Tragwerk aus Brettschichtholzträgern prägt den Raumeindruck. So entstehen eine behagliche Atmosphäre und ein kommunikativer Bereich. Fassadenbegleitende überdachte Balkone bieten weitere Sitzplätze im Freien mit Panoramablick über den Campus.

Bahnhof Hard (A) – Überdachung mit MEGANT®-Verbindern

Projekt: Bahnhof ÖBB Hard Überdachung
Verbindungsmittel: MEGANT®
Architekt:  ostertag Architekten, www.ostertagarchitekten.at
Planung: Robert Freuis, i+R Holzbau GmbH, www.ir-holzbau.at
Statik: WERNER CONSULT Ziviltechnikergesellschaft m.b.H. Wien, www.wernerconsult.at
Holzbauer: i+R Holzbau GmbH, www.ir-holzbau.at
Bauherr: ÖBB Infra
Bauweise: Tragwerkskonstruktion mit BSP-Platten
Bauzeit: 2021
Adresse: Hard, Österreich
Umbauter Raum: 44x16m
Projekt-Beitrag: www.presse.oebb.at/de/presseinformationen/20201214-ausbau-der-bahnstrecke-lustenau-lauterach-geht-zuegig-voran

Ingenieurholzbau – Bürogebäude 25 King, Brisbane

Verbindungsmittel: MEGANT® und RICON® S
Architekt: Bates Smart AU-Melbourne Victoria 3000 www.batessmart.com
Planer: Bates Smart AU-Melbourne Victoria 3000 www.batessmart.com
Statik: Lendlease, Aurecon www.lendlease.com
Holzbauer: Stora Enso FI-00101 Helsinki www.storaenso.com, Wiehag GmgH A-4950 Altheim www.wiehag.com
Bauherr: Impact Investment Group Melbourne www.impact-group.com.au
Bauzeit: 2017/2018
Bauweise: Holzskelettbau
Adresse: 25 King Street, Bowen Hills Queensland, Australien www.aurecongroup.com/projects/property/25-king
Umbauter Raum: 16455 m2
Details: 997 MEGANT Verbinder und 484 Verbinder RICON S

Video auf YouTube: „25 King Street, Brisbane – A Visionary Timber Building“

Gründerrodeschule

Produkt: MEGANT®
Projekt: „Gründerrodeschule Frankfurt“
Produktname/Bauweise – Projektname/bezeichnung + Ort: Gründerrodeschule Frankfurt/ Holzrahmenbau 60323 Frankfurt/ Mai Hufnagelstraße 25
Projekt: Schulanbau
Projektteam: Architekt: Frau Christin Kappler, Herr Lutz Böhm, Herr Gero Quasten, Ing. Holzbau Krogmann: Herr Cornelius Wandt (Projektmanagement )
Verbindungsmittel: MEGANT® Verbinder
Architekt: Prosa Architekten + Stadtplanung, Quasten Rauh Part GmbB, Schleiermacherstr. 8, 64283 Darmstadt, www.prosa-online.com
Planer: Stadt Frankfurt am Main, DER MAGISTRAT, Amt für Bau und Immobilien, 25.53.2 Projektbereich Hochbau Dienstleistermodell, Gerbermühlstraße 48, 60594 Frankfurt am Main
Statik: Wagner Zeitter Bauingenieure GmbH, Adolfsallee 27, 65185 Wiesbaden, www.wagner-zeitter.de
Holzbauer: Ingenieurholzbau: Krogmann Ing.-Holzbau GmbH, Kroger Pickerweg 142, 49393 Lohne, www.krogmann-holzbau.de
Bauherr: Stadt Frankfurt am Main, DER MAGISTRAT, Amt für Bau und Immobilien, 25.53.2 Projektbereich Hochbau Dienstleistermodell, Gerbermühlstraße 48, 60594 Frankfurt am Main, www.abi.frankfurt.de
Generalunternehmer: Stadt Frankfurt am Main
Baujahr: 2018
Bauweise: Holzrahmenbau
Adresse: DER MAGISTRAT, Amt für Bau und Immobilien, 25.53.2 Projektbereich Hochbau Dienstleistermodell, Gerbermühlstraße 48, 60594 Frankfurt am Main
Umbauter Raum/m2: Nettovolumen 2788m² (aus Energieausweis), Nutzfläche 892m²/Nettogrundfläche 705m² (aus Energieausweis)

Download Projekt

Ingenieurholzbau – Cafehaus Fischer mit MEGANT® Verbindern

Projekt: Cafehaus Fischer
Verbindungsmittel: MEGANT®
Bauherr: Bäckerei & Konditorei Dirk Fischer
Architekt: Architekturbüro Gerd Schwab, www.architekt-schwab.de
Holzbau: Ing. Holzleimbau Wiedmann GmbH & Co. KG, www.wiedmann-holzleimbau.de
Zimmerei Holzbau Fehrenbach, www.zimmereiguide.com/zimmerei_holzbau_fehrenbach
Statik: Ingenieubüro Sättele, www.saettele-ing.de
Baujahr: 2015

XXL Wanderbank Allgäu, Mittelberg/Allgäu

Projekt: XXL Wanderbank Allgäu, Mittelberg/Allgäu
Verbindungsmittel: MEGANT®, RICON S
Holzbau: Holzbau Lipp   www.lipp-holzbau.de/
Projektinformationen: Die von der Kooperation “AllgäuTopHotels“ initiierte größte Wanderbank Deutschlands wird am Ortsrand von Mittelberg in Hanglage mit fantastischem Blick auf Neuschwanstein und den Alpenkamm bis hin zur Zugspitze ihren Standort haben. Das Projekt mit 12 Metern Länge und 6 Metern Höhe geht kostenfrei in das Eigentum des Verkehrsvereins Mittelberg über.
Bild und Textquelle:  Lipp

Ingenieurholzbau - Generationenhaus in Starnberg (D)

Bauvorhaben: Generationenhaus in Starnberg (D)
Belastung: 82 kN
Bauherr: Familie Weinhart
Architekt: Regnauer Hausbau GmbH & Co. KG
Statik MEGANT®: Knapp GmbH, Euratsfeld
Statik: Regnauer Hausbau GmbH & Co. KG
Holzbauunternehmen: Regnauer Hausbau GmbH & Co. KG,  www.regnauer.de
Hersteller Schwerlastverbinder: Knapp GmbH, A-3324 Euratsfeld
Bauzeit: ca. 5 Monate
Bauweise: Massivholz-Riegel-KonstruktionNutzfläche: ca. 330 m² Wfl
Umbauter Raum: ca. 1.770 m³

Ingenieurholzbau – Restaurant "Le Panoramic", Schnepfenried (F)

Projekt: Restaurant “Le Panoramic”, Schnepfenried (F)
Verbindungsmittel: MEGANT® and RICON®S
Bauherr: SMA Syndecat mixte da ménagement des stations de montagne de la vallée de Munster
Architekt: Ateliers d-Form, www.atelier-d-form.com
Statik: Optime Ingénierie, contact@optime-be.com
Holzbau: Dattler, www.dattler.fr
Bauzeit: Juli – Dezember 2012 (6 Monate)
Bauweise: Mischbauweise
Umbaute Fläche/m²: 1050m²
Baukosten: 11 Millionen Euro für die gesamte Anlage
Last: 320 kN
Projekt-Beitrag: Wood Surfer 4-5/2013
Broschüre: Referenzprojekt Panoramarestaurant Schnepfenried

Ingenieurholzbau - Neubau einer Lagerhalle in A-5611 Großarl / Salzburg

Bauvorhaben: Neubau einer Lagerhalle in A-5611 Großarl / Salzburg
Belastung: 420 kN
Bauherr: HHG Großarl, A-5611 Großarl, www.heizkraft.at
Architekt: Rohrmoser Plan, A-5600 St.Johann im Pongau, www.rohrmoserplan.com
Statik: Bmst. Dipl.-Ing. (FH) Gerhard Hettegger, 5611 Großarl Nr. 282 Statische Bearbeitung Betonbau, Holzbau und Bodengutachten
Statik MEGANT®: FS1 Fiedler Stöffler Ziviltechniker GmbH, A-6020 Innsbruck, www.fs1-gmbh.at
Holzbauunternehmen: Unterkofler Plan & Bau GmbH, Zimmerei und Tischlerei, A-5611 Großarl, www.unterkofler.at
Bauzeit Holzkonstruktion: Juli und August 2012
Bauweise: weit gespannte Brettschichtholzunterzüge auf Stahlbetonsäulen, Haupt-Nebenträgerverbindung
Nutzfläche: 1.565 m²
Umbauter Raum: ca. 20.300 m³
Projektbeitrag: mikado 1-2/2013
Broschüre: Referenzprojekt Biomasseheizkraftwerk Großarl

Ingenieurholzbau – Eurospar Attnang-Puchheim (AT)

Projekt: Eurospar Attnang-Puchheim (AT)
Bauweise: Solid construction with aluminum-glass facade
Verbindungsmittel: MEGANT®
Architekt / Planung: Dworschak+Mühlbachler Architekten ZT GmbH
Holzbau: Schmid Baugruppe Holding AG, www.schmid-baugruppe.at
Vorfertigung: Buchacher Holzleimbau GmbH
Bauträger: GNIGL Projektentwicklung und Errichtungs GmbH
Bauherr: Spar Österreichische Warenhandels AG
Baujahr: 2013, finalized in December of the same year
Verbinderlast: 292 kN (Megant 990/100/40) and 369 kN (Megant 1000/150/50)
Umbauter Raum: 1.400m²
Projekt-Beitrag: Holzmagazin 7/2014

Ingenieurholzbau – Stilhof

Projekt: Stilhof, Brunnthal
Verbindungsmittel: MEGANT® und RICON® S
Projektbeschreibung: Gewerbebau
Anschrift: Eugen-Sänger-Ring 7a, 85649 Brunnthal
Baujahr: 2014/2015
Fertigstellung: 2015
Architekt: M13 Architekten GmbH, www.m13-architekten.de
Projektteam: Florian Uhl, Lothar Hennig
Statik: IGK Ingenieurgesellschaft Klein mbH, www.igk-klein.de
Holzbauer: Gumpp und Maier GmbH, www.gumpp-maier.de
Bauherr: Remo Stilhof, www.remo-fliesen.de
Bauweise: Holzbauweise
Umbauter Raum/m2: 11.250m³, 2.466m² Geschoßfläche
Projektdetails: In dem Gebäude werden hochwertige Fliesen-, Naturstein- und Parkettbeläge sowie Küchen-, Bad- und Kaminkonzepte präsentiert. Durch die gewählte Holzbauweise wurde die vom Nutzer gewünschte kurze Bauzeit ermöglicht.

Ingenieurholzbau - Französischer Pavillon Expo 2015

Projekttitel: Französischer Pavillon Expo 2015 – Mailand (IT)
Bauweise: Holzbauweise
Verbindungsmittel: MEGANT® und RICON® S
Architekt: x-tu, Paris (FR)  www.x-tu.com
Holzbauer: Simonin Montlebon (FR),  www.simonin.com
Planer: Designtoproduction, www.designtoproduction.com
Bauherr: France Agri Mer
Baujahr: 2015
Projektdetails: Inspiration für den französischen Pavillon auf der Expo 2015 in Mailand war der gedeckte Markt als ein Symbol der französischen Lebensmittelkultur. Der drei Stockwerke hohe Bau besteht grösstenteils aus Holz, einschliesslich des fast 1500 Quadratmeter grossen Gewölbes in seinem Kern. Ein Gitter aus gekrümmten Brettschichtholzträgern im Abstand von 1.5 Metern bildet die Decke der Markthalle und gleichzeitig das Tragwerk für die darüberliegenden Ebenen. An zwei Ecken steigt dieses Fachwerk auf die volle Höhe von 12 Metern an, im Inneren erreicht es bis zu 8 Meter. designtoproduction wurde vom französischen Holzbau-Unternehmen Simonin mit der Werkplanung der Gewölbestruktur beauftragt. 730 individuell gekrümmte Trägersegmente mit variablen Querschnitten von bis zu 200×2400 mm mussten digital modelliert werden, einschliesslich der Verbindungsdetails an über 600 Kreuzungspunkten. Der Fertiger erhielt detaillierte 3D-CAD-Modelle und 2D-Pläne aller Komponenten, sowie Fertigungsdaten im BTL-Format.
Projekt-Beitrag: Holzbau-Magazin 2016
Broschüre: Referenzprojekt EXPO Mailand

Ingenieurholzbau - Aide et Soins à Domicile (BE)

Projekt: „Aide et Soins à Domicile“ (Hilfe und häusliche Pflege)
Verbindungsmittel: MEGANT® und RICON® S
Bauherr: Aide et Soins à Domicile VoG, www.namur.aideetsoinsadomicile.be
Planung / Architekt: Lanotte & Goderniqux architectures Atelier d’Architecture Thierry Lanotte sprl, www.atelierlanotte.be
Statik: BSolutions sprl, www.bsolutions.be
Holzbau: Peter Müller GmbH, Zur Morsheck 49, B-4770 Amel (Möderscheid), www.petermueller.be
Generalunternehmer: L’entreprise BAJART s.a., www.bajart.be
Adresse: Avenue de la Dame 93, 5100 Jambes

Die charakteristischen Werte finden Sie in unserer interaktiven Belastungstabelle. Weitere Services sind ein Bemessungstool und eine KNAPP DC-Statik Bemessungssoftware von Dietrich’s. Die Bemessung für alle Anforderungen finden Sie in unserem Planerservice:

Planerservice

MEGANT® S | Der Schwerlastverbinder für hohe und lange BSH Träger bis 950 kN

  • Gelenkige Verbindung (Träger kann sich unter Last frei verformen)
  • Extreme Kraftübertragung
  • Bis 950 kN Kraftübertragung in Einschubrichtung
  • Geeignet für hohe und lange BSH-Träger und BauBuche-Träger
  • Nur ca. 4,4 mm Längentoleranz für den Anschluss
  • Erlaubt höhere Fertigungstoleranzen
  • Verdeckt oder sichtbar
  • Einfache Montage
  • Nur 2 Verbinderteile

Die charakteristischen Werte finden Sie in der ETA. Für die Bemessung für individuelle Anforderungen unterstützen Sie unsere erfahrenen Statiker.

Planerservice

Der aus zwei übereinanderstehenden Verbinderplatten bestehende Megant S kann alle gängigen Baumaterialien verbinden:

  • Holz-Holz-Verbindungen
    • Konstruktionsvollholz (Nadelholz NH) oder Laubvollholz (LH)
    • Brettschichtholz (Fichte BSH oder Esche/Buche BSH)
    • Furnierschichtholz NH oder LH (Kerto/BauBuche)
  • Holz-Stahl-Verbindungen
  • Holz-Beton-Verbindungen

Es gibt vier verschiedene Größen, welche sich für folgende Anschlüsse eignen:

  • Holz-Holz-Verbindungen
    • 1180 x 200 x 30 mm (Höhe x Breite x Dicke)
    • 680 x 200 x 30 mm
  • Holz-Stahl und Holz-Beton-Verbindungen
    • 930 x 200 x 30 mm
    • 530 x 200 x 30 mm

RICON® S | Der Verbinder für Haupt- und Nebenträger bis 230 kN

Der schwer belastbare Haupt-/Nebenträgerverbinder RICON® S besteht aus zwei baugleichen Verbinderplatten aus feuerverzinktem Stahl. Das Verbindungssystem wird für nicht sichtbare Anschlüsse im Holzrahmen-, Holzskelett- und Hallenbau mit Holzbreiten ab 100 mm eingesetzt. Mittels der RICON® S SK Schrauben mit Halbspitze können die zu erzielenden Anschlusskräfte über die Stückzahl der SK Schrauben optimal bestimmt werden. Der RICON® S gibt es in fünf Größen mit sechs verschiedenen Kragenbolzen Varianten für individuelle Anforderungen bei Anschlüssen an Holz, Stahl und Beton.

NEU – Optimiert:

  • ETA Erweiterung für Laubholz ( u.a. Eiche, Lärche, Baubuche) Demontierbar – Ab- und Wiederaufbau mehrmals möglich
  • Schnell – Hoher Vorfertigungsgrad
  • Universell – Anschlüsse an alle Holzarten, Stahl oder Beton
  • Unsichtbar – keine sichtbaren Verbindungsmittel
  • Flexibel – Drei- und Vierseitig verdeckter Anschluss
  • Einfach – Verschrauben ohne Vorbohren.
  • Toleranzausgleichend – Leichtes Einhängen durch große V-Ausprägung mit nur 3,5 cm Einhängeweg
  • Verstellbar – Einstellbarer Kragenbolzen bis 5 mm Längentoleranz bei voller Tragfähigkeit
  •  Sicher – mittels Sperrklappe entgegen der Einschubrichtung z.B. Windsog
  •  Brandschutz – Feuerwiderstand (DIN 4102-2) durch 4-seitig verdeckte, fugendichte Montage
    (R30 ≥ 20 mm, R60 ≥ 40 mm)



Anschlussmöglichkeiten für Holz, Holzmaterialien, Stahl, Beton

Download Referenzprojekt Dorfgemeinschaftshaus Hünstetten-Oberlibbach (PDF)

Sophie Radic Schule

Verbindungsmittel: RICON S
Architekt: Arkitema https://www.arkitema.com/
Bauträger: Kruse Smith
Statik: Massivtre as
Holzbauer: Massivtre as, Konstruktionsplanung, Zeichnungen und Lieferung von Brettschichtholz und CLT. KLH Hersteller von CLT-Elementen.
Bauherr: Skedsmo kommune
Baujahr: 2020
Adresse: Sophie Radichs vei 13, 2003 Lillestrøm
Umbauter Raum: 24.500 m2
Details:
https://www.arkitema.com/assets/upload/Sophie-Radich-Skole_ENG-subs.mp4
https://www.arkitema.com/no/prosjekt/sophie-radich-school

Carbon 12

Verbindungsmittel: RICON S
Verbinder Lieferant: MTC Solutions, www.mtcsolutions.com
Architekt: PATH Architecture, www.architecturepath.com
Planer: Munzing Structural Engineering, LLC
Bauingenieur: KPFF Consulting Engineers
Holzbauer: Mercer International Inc., mercerint.com
Bauherr: Kaiser Group Inc., www.kaisergroupinc.com
Baujahr: Ende 2016 bis April 2018
Bauweise: Kern aus Stahlstreben mit Tragesystem aus Brettschichtholz
Adresse: 12 NE Fremont St., Portland, Oregon
Nutzfläche: ca. 3000 m²
Details: 29 Meter hoch, kurzfristig höchstes Holzgebäude der USA
Projekt-Beitrag: https://www.youtube.com/watch?v=AlnmgyOHx74
Bildquelle: Andrew Pogue

SKY SOPHIA - Zweigeschossige Bürogebäude mit zwei Zertifizierungen BBCA Low Carbon Building und BREEAM - SOPHIA ANTIPOLIS - BIOT (06)

Verbindungsmittel: MEGANT® und RICON® S
Architekt: LOCI ANIMA (Paris), www.loci-anima.com
Planer: CproG (34470 PEROLS), www.cprog.fr
Statik: CproG (34470 PEROLS), www.cprog.fr
Holzbauer: RUBNER, www.rubner.com
Bauherr:
Generalunternehmer: Groupe Lazard, www.lazard-sa.com
Bauzeit: 2019- 2021
Bauweise: Holzrahmenstruktur. Stahlbeton im Erdgeschoss und Holzrahmenstruktur im Obergeschoss, tragenden Holzdecken und Holzrahmenfassaden, mit einer Aluminiumfassade
Adresse: 776 Albert Caquot Straße, FR-06410 (Biot)
Umbauter Raum: Projekt von zwei 2 Stockwerken mit Parkhaus, 9400 m²
Details: Die Gebäude bestehen aus einer Mischbauweise: Stahlbeton für den Unterbau und Holzrahmenbau für den Oberbau, mit tragenden Holzdecken und Fassaden aus Holzrahmen, die als Träger für eine Außenverkleidung aus Aluminium dienen. 1370 RICON S + 25 MEGANT wurden in diesem Projekt verwendet.

Download PDF

Ingenieurholzbau – Bürogebäude 25 King, Brisbane

Verbindungsmittel: MEGANT® und RICON® S
Architekt: Bates Smart AU-Melbourne Victoria 3000 www.batessmart.com
Planer: Bates Smart AU-Melbourne Victoria 3000 www.batessmart.com
Statik: Lendlease, Aurecon www.lendlease.com
Holzbauer: Stora Enso FI-00101 Helsinki www.storaenso.com, Wiehag GmgH A-4950 Altheim www.wiehag.com
Bauherr: Impact Investment Group Melbourne www.impact-group.com.au
Bauzeit: 2017/2018
Bauweise: Holzskelettbau
Adresse: 25 King Street, Bowen Hills Queensland, Australien www.aurecongroup.com/projects/property/25-king
Umbauter Raum: 16455 m2
Details: 997 MEGANT Verbinder und 484 Verbinder RICON S

Video auf YouTube: „25 King Street, Brisbane – A Visionary Timber Building“

Palazzo Nice Méridia

Projekt: Palazzo Nice Méridia
Verbindungsmittel: RICON® S 290/80
Architekt: AS Architecture-Studio (Paris) www.architecture-studio.fr/en/
Planer: Egis Concept (Montreuil) für komplexe Strukturen www.egis.fr
Statik: CBS-CBT (La Rochette) für Holzkonstruktion www.cbs-cbt.com/de
Holzbauer: Lifteam (La Rochette) www.lifteam.eu
Bauherr: Ecotim (La Rochette) www.ecotim.com
Generalunternehmer: Nexity Ywood (Paris) www.nexity.fr
Bauzeit: Anfang 2019- Februar 2020
Bauweise: Bürogebäude, 35 Meter hoch mit gemischter Holz-Beton-Struktur, Holzfassaden mit Brettschichtholz, Stahlfassade
Adresse: Eco-Vallée Plaine du Var, Avenue Simone Veil Bâtiment, Nizza
Umbauter Raum: 7860 m²
Details: Der Palazzo Nice Méridia, ein 10-geschossiges, 35 m hohes Bürogebäude mit einer gemischten Holz-/Betonstruktur, sichtbarem Brettsperrholz für Fassaden und Böden, einem Stahlfassade und einem Parkplatz mit 31 Tiefgaragenplätzen, ist die höchste Holz-/Betonkonstruktion Frankreichs.

Ingenieurholzbau - Shane Homes YMCA (Rocky Ridge Freizeitanlage) | Calgary/Kanada

Verbindungsmittel: 1900 RICON®S Verbinder
Baujahr: 2016
Architekt: GEC Architecture, www.gecarchitecture.com
Project team: PCL Construction Management, RJC Consulting Engineers, ISL Engineering and Land Services, GEC Architecture
Statik: RJC, Specialty Engineer ISL
Holzbauer: Structurlam Mass Timber Corporation – Mercer Mass Timber LLC., https://mercermasstimber.com/
Bauherr: City of Calgary
Knapp-Vertriebspartner: MTC Solutions, 106 – 12941 115th Avenue Surrey, BC, V3R 0E2, https://mtcsolutions.com/
Bauweise: Arched Glulam beams with Purlins
Umbauter Raum: 26500 m2
Projektdetails: 25 m, 8-Bahnen Pool, Tribüne für Zuschauer, Freizeit Pool mit Wellen Simulation und Wasserrutschen, Whirlpool und Dampfkabinen, 1 Mehrzweck Eisbahn, 1 Freizeit Eisbahn, 3 Turnhallen mit Mehrzweckböden, Fitness Center mit Cardio und Muskel Training Ausrüstung, Fitness/Aerobics Studios, Lauf- und Gehstrecken, Kleinere und Größere Räume für Studios, Klassen und Meetings, Bücherei, Kunst Studios und Gallerien, Theater mit 300 Sitzplätzen, Kinderbetreuungseinrichtungen, Gastronomie, Physiotherapie und Medizinische Institute, Outdoor Basketball Platz, Wanderwege, Outdoor Spielplatz, Skate Park, usw.

Links zu weiteren Bildern: Bild 1 Bild 2 Bild 3
Link zu einem YouTube-Video: Video

Bilder finales Projekt: GEC Architectures
Bilder im Bau: MTC Solutions

Ingenieurholzbau - Französischer Pavillon Expo 2015

Projekttitel: Französischer Pavillon Expo 2015 – Mailand (IT)
Bauweise: Holzbauweise
Verbindungsmittel: MEGANT® und RICON® S
Architekt: x-tu, Paris (FR)  www.x-tu.com
Holzbauer: Simonin Montlebon (FR),  www.simonin.com
Planer: Designtoproduction, www.designtoproduction.com
Bauherr: France Agri Mer
Baujahr: 2015
Projektdetails: Inspiration für den französischen Pavillon auf der Expo 2015 in Mailand war der gedeckte Markt als ein Symbol der französischen Lebensmittelkultur. Der drei Stockwerke hohe Bau besteht grösstenteils aus Holz, einschliesslich des fast 1500 Quadratmeter grossen Gewölbes in seinem Kern. Ein Gitter aus gekrümmten Brettschichtholzträgern im Abstand von 1.5 Metern bildet die Decke der Markthalle und gleichzeitig das Tragwerk für die darüberliegenden Ebenen. An zwei Ecken steigt dieses Fachwerk auf die volle Höhe von 12 Metern an, im Inneren erreicht es bis zu 8 Meter. designtoproduction wurde vom französischen Holzbau-Unternehmen Simonin mit der Werkplanung der Gewölbestruktur beauftragt. 730 individuell gekrümmte Trägersegmente mit variablen Querschnitten von bis zu 200×2400 mm mussten digital modelliert werden, einschliesslich der Verbindungsdetails an über 600 Kreuzungspunkten. Der Fertiger erhielt detaillierte 3D-CAD-Modelle und 2D-Pläne aller Komponenten, sowie Fertigungsdaten im BTL-Format.
Projekt-Beitrag: Holzbau-Magazin 2016
Broschüre: Referenzprojekt EXPO Mailand

Ingenieurholzbau – Restaurant "Le Panoramic", Schnepfenried (F)

Projekt: Restaurant “Le Panoramic”, Schnepfenried (F)
Verbindungsmittel: MEGANT® and RICON®S
Bauherr: SMA Syndecat mixte da ménagement des stations de montagne de la vallée de Munster
Architekt: Ateliers d-Form, www.atelier-d-form.com
Statik: Optime Ingénierie, contact@optime-be.com
Holzbau: Dattler, www.dattler.fr
Bauzeit: Juli – Dezember 2012 (6 Monate)
Bauweise: Mischbauweise
Umbaute Fläche/m²: 1050m²
Baukosten: 11 Millionen Euro für die gesamte Anlage
Last: 320 kN
Projekt-Beitrag: Wood Surfer 4-5/2013
Broschüre: Referenzprojekt Panoramarestaurant Schnepfenried

Ingenieurholzbau – Stilhof

Projekt: Stilhof, Brunnthal
Verbindungsmittel: MEGANT® und RICON® S
Projektbeschreibung: Gewerbebau
Anschrift: Eugen-Sänger-Ring 7a, 85649 Brunnthal
Baujahr: 2014/2015
Fertigstellung: 2015
Architekt: M13 Architekten GmbH, www.m13-architekten.de
Projektteam: Florian Uhl, Lothar Hennig
Statik: IGK Ingenieurgesellschaft Klein mbH, www.igk-klein.de
Holzbauer: Gumpp und Maier GmbH, www.gumpp-maier.de
Bauherr: Remo Stilhof, www.remo-fliesen.de
Bauweise: Holzbauweise
Umbauter Raum/m2: 11.250m³, 2.466m² Geschoßfläche
Projektdetails: In dem Gebäude werden hochwertige Fliesen-, Naturstein- und Parkettbeläge sowie Küchen-, Bad- und Kaminkonzepte präsentiert. Durch die gewählte Holzbauweise wurde die vom Nutzer gewünschte kurze Bauzeit ermöglicht.

Ingenieurholzbau - Aide et Soins à Domicile (BE)

Projekt: „Aide et Soins à Domicile“ (Hilfe und häusliche Pflege)
Verbindungsmittel: MEGANT® und RICON® S
Bauherr: Aide et Soins à Domicile VoG, www.namur.aideetsoinsadomicile.be
Planung / Architekt: Lanotte & Goderniqux architectures Atelier d’Architecture Thierry Lanotte sprl, www.atelierlanotte.be
Statik: BSolutions sprl, www.bsolutions.be
Holzbau: Peter Müller GmbH, Zur Morsheck 49, B-4770 Amel (Möderscheid), www.petermueller.be
Generalunternehmer: L’entreprise BAJART s.a., www.bajart.be
Adresse: Avenue de la Dame 93, 5100 Jambes

XXL Wanderbank Allgäu, Mittelberg/Allgäu

Projekt: XXL Wanderbank Allgäu, Mittelberg/Allgäu
Verbindungsmittel: MEGANT®, RICON S
Holzbau: Holzbau Lipp   www.lipp-holzbau.de/
Projektinformationen: Die von der Kooperation “AllgäuTopHotels“ initiierte größte Wanderbank Deutschlands wird am Ortsrand von Mittelberg in Hanglage mit fantastischem Blick auf Neuschwanstein und den Alpenkamm bis hin zur Zugspitze ihren Standort haben. Das Projekt mit 12 Metern Länge und 6 Metern Höhe geht kostenfrei in das Eigentum des Verkehrsvereins Mittelberg über.
Bild und Textquelle:  Lipp

Ingenieurholzbau – Dorfgemeinschaftshaus Hünstetten-Oberlibbach (D)

Projekt: Dorfgemeinschaftshaus Hünstetten-Oberlibbach
Verbindungsmittel: RICON® S
Architekt: Planungsbüro Peichl Project, Fulda, www.peichl-project.de
Planer: Kind & Partner, Prof. Dr.-Ing. Steffen Kind, Wiesbaden, www.kind-partner.de
Statik: Ing.-Büro Sturmius Feuerstein, Petersberg, www.feuerstein-baustatik.de
Holzbauer: Sänger Holzbau GmbH & Co. KG, Breidenbach, www.saenger-holzbau.de
Detail- und Werkstattplanung Holzbau: W. u. J. Derix GmbH & Co., Wilhelm Derix, Niederkrüchten, www.derix.de
Bauherr: Eigenbetrieb für Entwicklungs- und Erschließungsgebiete Hünstetten
Generalunternehmer: C + P Schlüsselfertiges Bauen GmbH & Co. KG, Angelburg, www.cpbau.de
Baujahr: 2010
Bauweise: Kuppel aus Brettschichtholz-Bogenbindern, Knotenpunkt: polygonförmiger Stahlrohrabschnitt mit ringsum aufgeschraubten Trägerplatten der Verbinder, Bogenspannweiten reichen von etwa 10,80 m bis 18,80 m
Adresse: Libbachhalle, Borngasse, 65510 Hünstetten-Oberlibbach

Die charakteristischen Werte finden Sie in unserer interaktiven Belastungstabelle. Weitere Services sind ein Bemessungstool und eine KNAPP DC-Statik Bemessungssoftware von Dietrich’s. Die Bemessung für alle Anforderungen finden Sie in unserem Planerservice:

Planerservice
