METAL Schiebeverbinder aus Alu-Zinkdruckguss

METAL Schiebeverbinder aus Alu-Zinkdruckguss

Artikel-Nr.: K026
METAL Schiebeverbinder aus Alu-Zinkdruckguss
(inkl. 500 St. PH-Schrauben 3x13 mm und 500 St. PH-Schrauben 3x25 mm)
Preis: für registrierte Kunden.
Menge: 250 Paar in der Verpackung

Zerlegbarer Schiebeverbinder für hohe Belastungswerte

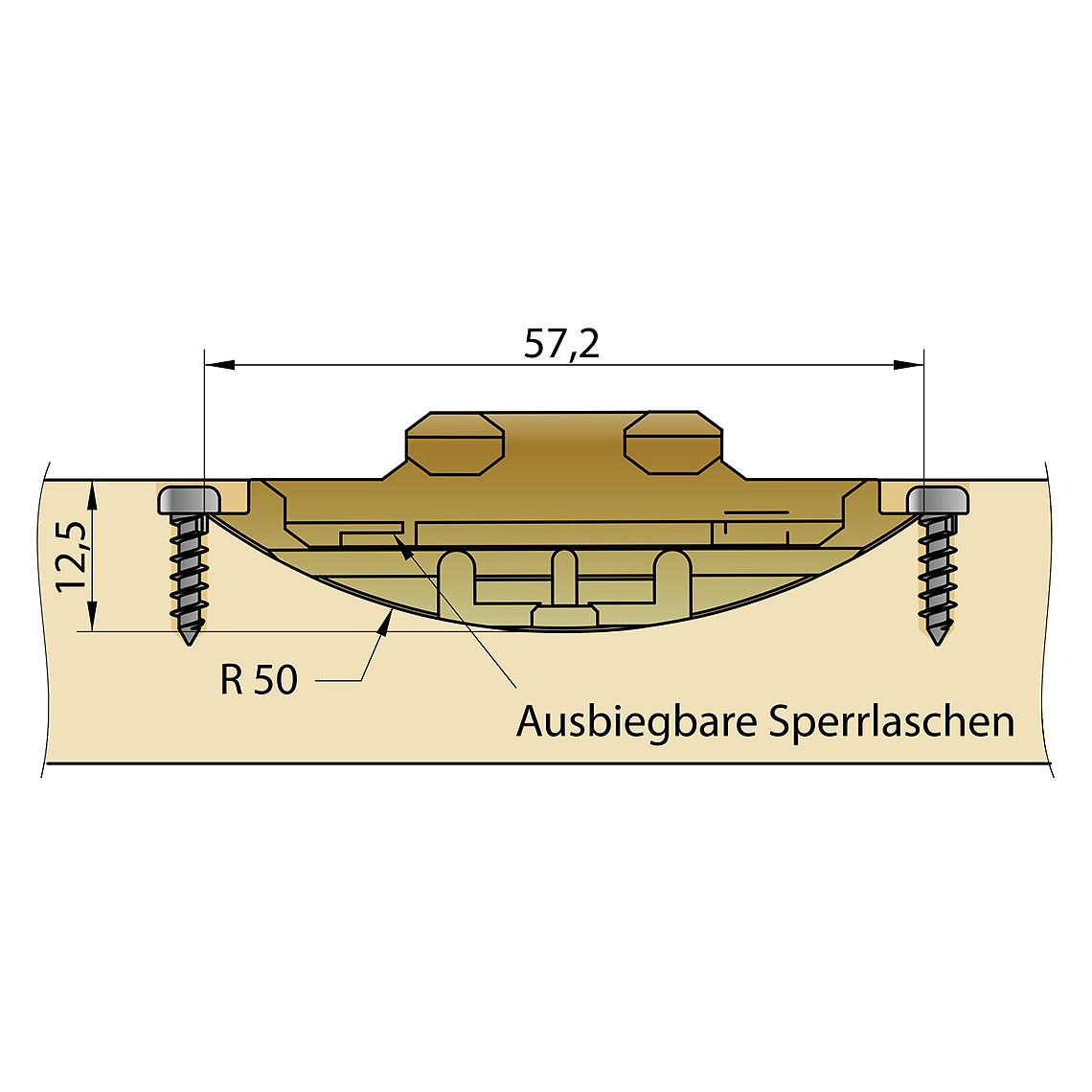

Der METAL ist ein universeller Verbinder aus Zinkdruckguß, der sich für belastbare Verbindungen in Plattenmaterialien eignet. Die Verbinderhälften werden gegengleich in die Lamellonut eingesetzt und angeschraubt. Durch die spezielle Gussform des Verbinders (abgesetzte Aussparung an den Verbinderenden), welche mit den Pan-Head Schrauben (PH Schrauben) im Werkstoff fixiert werden, kann der Anpressdruck bei der Montage erhöht werden. Der Zusammenbau erfolgt durch Zusammenfügen und Längsverschiebung der Teile. Diese Verbindung kann sofort belastet und weiterverarbeitet werden. Der METAL eignet sich für alle Arten von Verbindungen, besonders für vorgefertigte Produkte (wie beispielsweise Rücklehnen bei Sitzmöbeln), die zerlegt transportiert werden sollen. Der Verbinder ist selbstspannend und nach dem Zusammenbau nicht mehr sichtbar. Mit den zusätzlich an den Verbinderenden herausbiegbaren Laschen kann das Verschieben der Verbinder in eine oder beide Richtungen verhindert werden. Ein Korpus ist nach Verschraubung der Rückwand genauso stabil, als wenn er verleimt wäre. Trotzdem bleibt er (nach Entfernung der Rückwand) vollständig wieder zerlegbar.

Verarbeitung – VERSCHRAUBEN:

Soll die Verbindung in eine Richtung nicht verschiebbar sein; mit dem Hammer und der Spitze eines weiteren Verbinders die Verriegelungslasche einschlagen. Dann die Verbinderhälften gerade in die Nut eindrücken und darauf achten, dass die Verbinder gegengleich in die beiden Werkstücke eingesetzt werden und mit dem Werkstoff deckungsgleich sind. Die erste Schraube an der Spitze des Verbinders ansetzen, aber noch nicht vollständig eindrehen. Die zweite Schraube an der anderen Spitze ansetzen und eindrehen. Danach die erste Schraube ebenfalls vollständig eindrehen. Dabei darauf achten, dass die ausgebogenen Verriegelungslaschen in dieselbe Richtung weisen. Um eine besonders hohe Festigkeit zu erreichen, kann man zusätzlich mit einigen Tropfen KNAPP® PU+ Kleber verkleben. Der Anpressdruck kann über die PH-Schrauben erhöht werden. Zum Zusammenbau die Teile leicht versetzt ineinanderstecken und durch Verschieben in Längsrichtung spannen. Für dauerhafte Verleimungen die Fuge vor dem Zusammenbau leimen. Der Pressdruck beträgt circa 80 kg pro Verbindung (materialabhängig).

Tipp: Vorbereitende Arbeiten entnehmen Sie bitte den allgemeinen Verarbeitungshinweisen.

Material

Alu-Zinkdruckguss, gelb verzinkt

Beschichtung

keine

Verbindertyp

Schiebeverbinder

Befestigung

Durch Verschrauben mit mitgelieferten PH-Schrauben

Vorteile

Verdeckter, selbstspannender, wiederzerlegbarer Verbinder mit integriertem Anschlag zum Arretieren

Verarbeitung

Mit Lamellomaschine, Tiefeneinstellung G20 und mit Feineinstellung Nuttiefe T genau einstellen und Verbinder gegengleich in Lamellonut einsetzen

Materialwahl

Alle Holz- und Kunststoffmaterialien, speziell geeignet für harte Materialien

Anwendung

Für Korpusmöbel und Türverkleidungen zum Stecken ohne Zwingen, für Gehrungsschnitte
