ZIPBOLT™ System Spannverbinder

ZIPBOLT™ System Spannverbinder

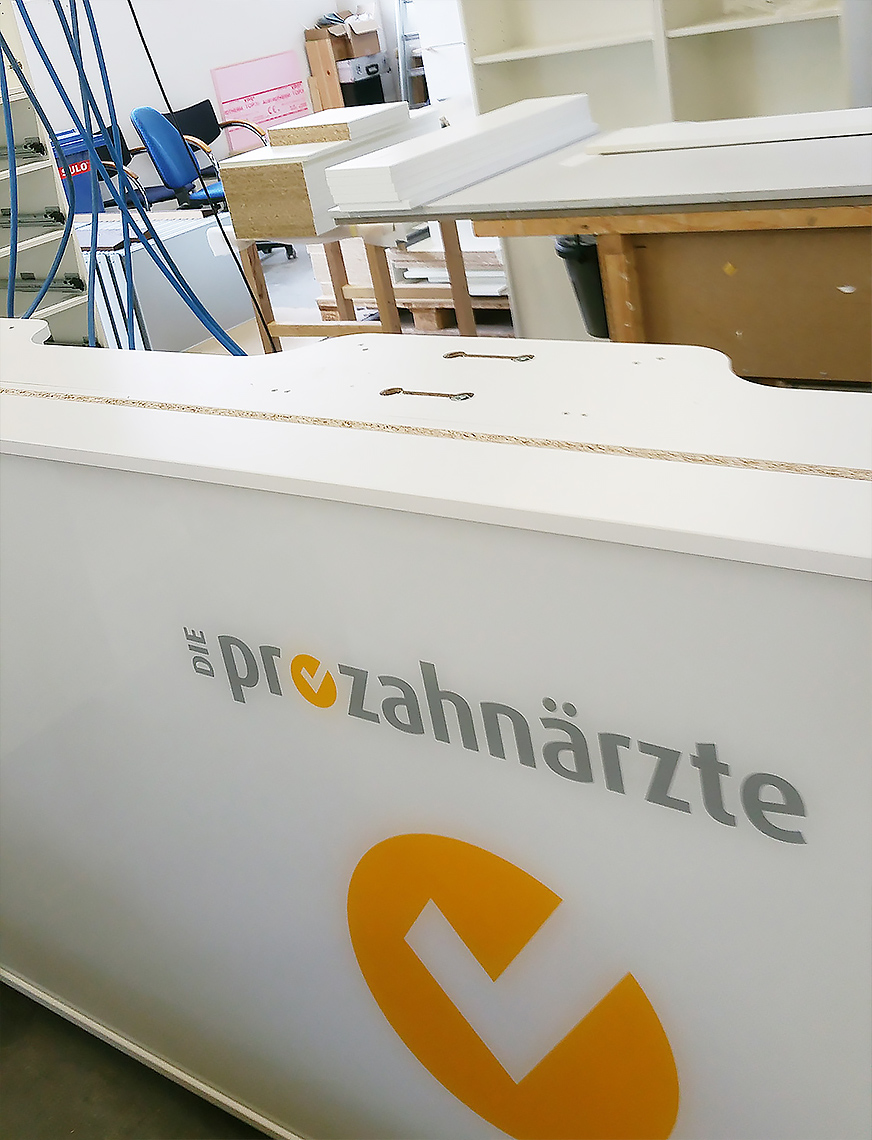

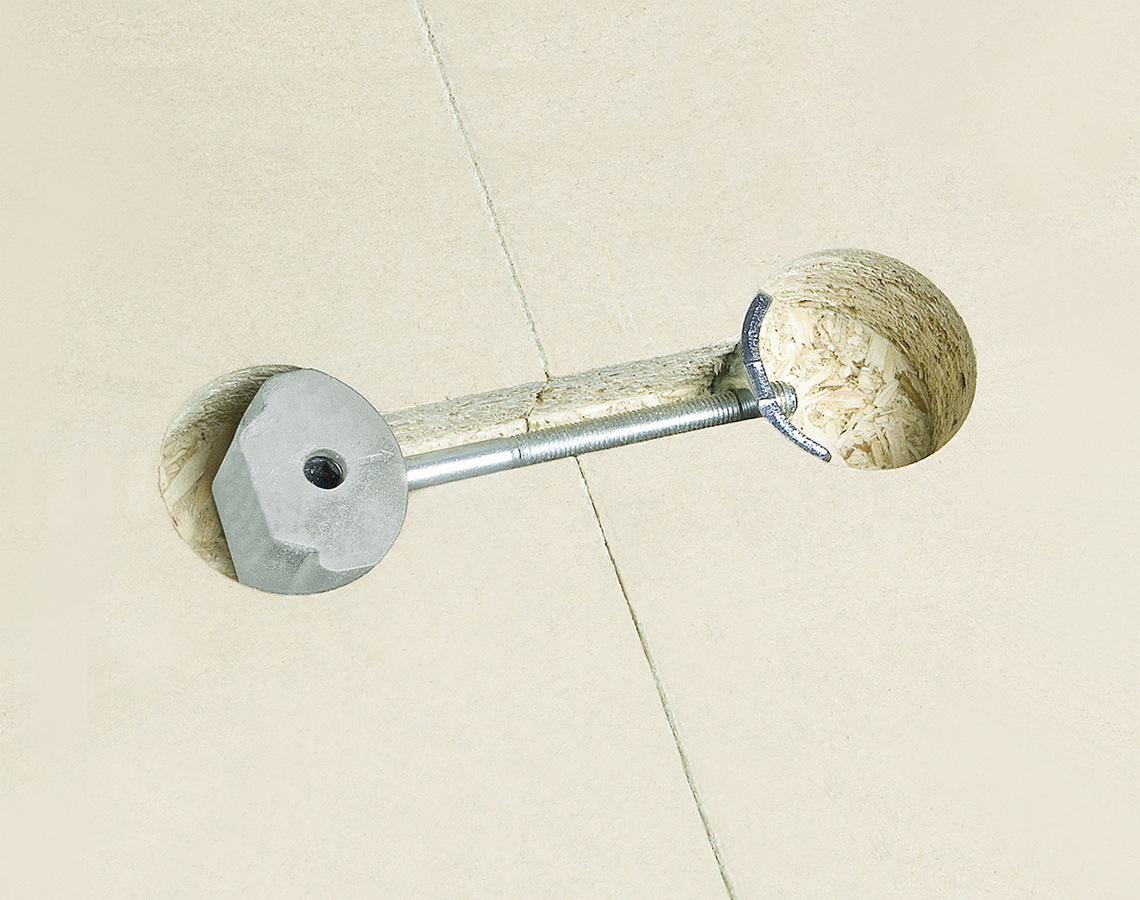

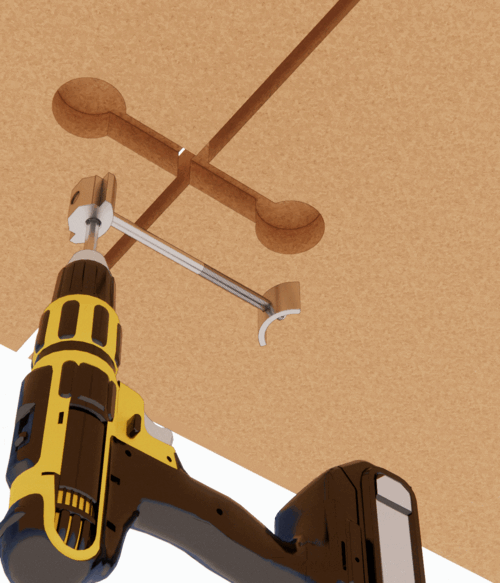

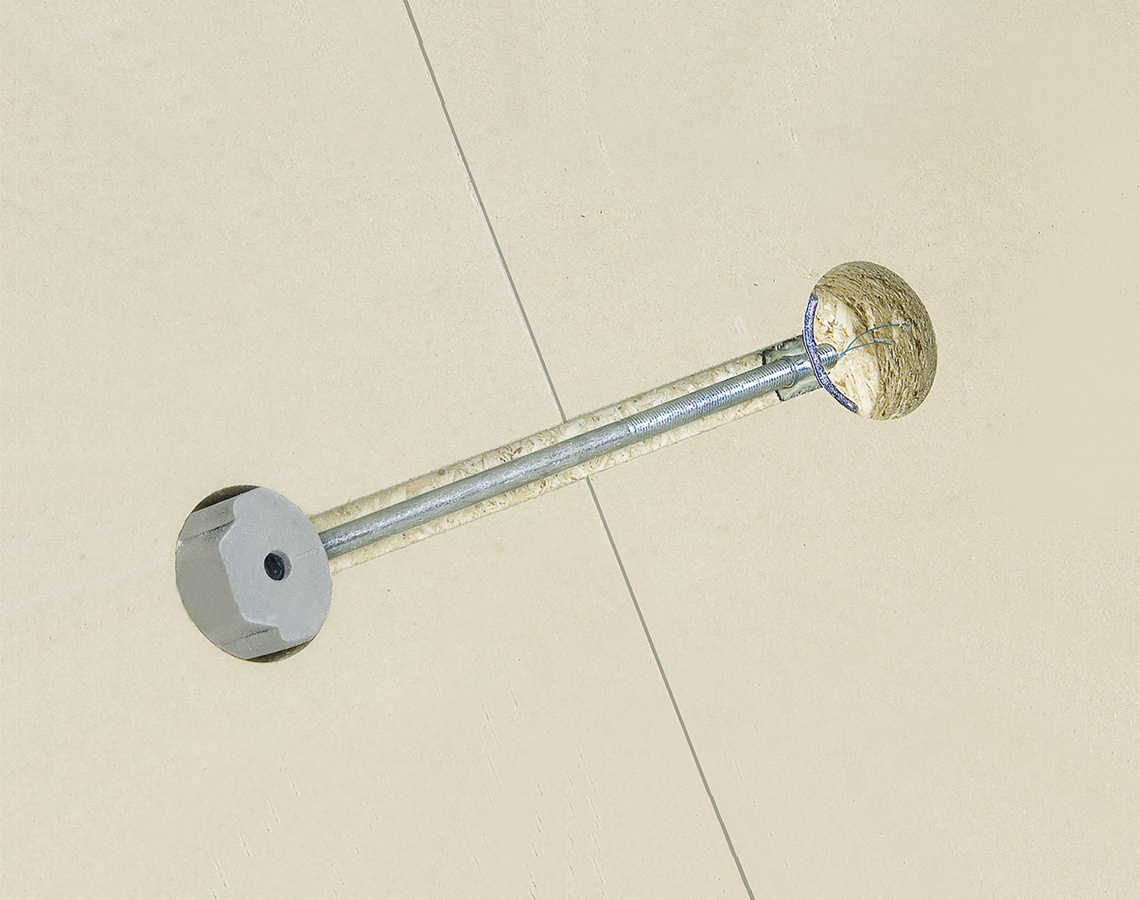

Die ZIPBOLT™-Familie ist eine innovative Knapp Lösung für die Verbindung von Arbeitsplatten und Zargen. Einfach den passenden Verbindertypen in die vorgebohrte Aussparung einlegen, mit einem Akkuschrauber mit Bit (Innensechskant) festschrauben, fertig. Während herkömmliche Verbinder ein kompliziertes Anschrauben mit dem Schraubenschlüssel erfordern, ist die Montage beim ZIPBOLT™ kinderleicht und superschnell. Auch mit einer Hand. Hohe Belastungswerte inklusive. Möglich macht dies die besondere Struktur des aus einer Gewindestange mit metrischem Feingewinde sowie einem kraftübertragenden Zahnradantrieb bestehenden Systems.

Die Ursprungsfamilie: ZIPBOLT™ 85, 120 und 170 sowie 100 Mini

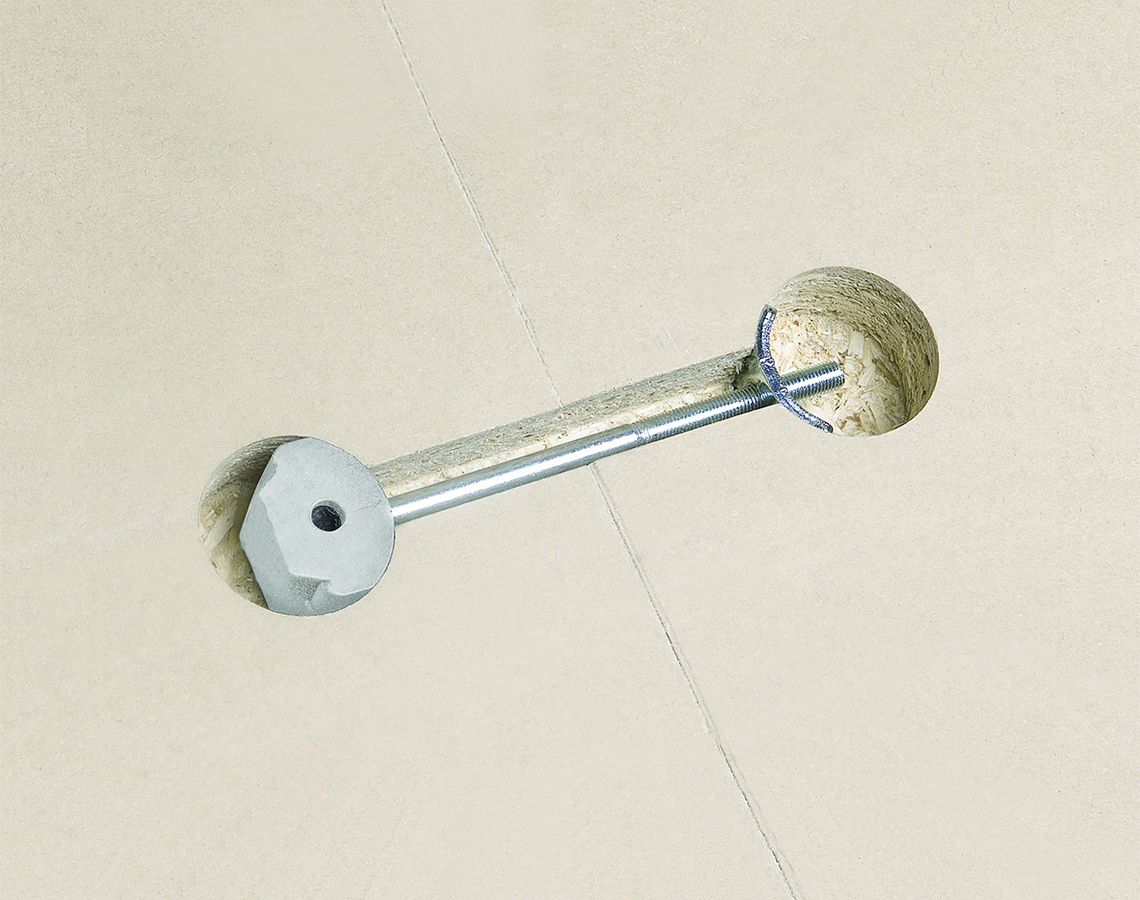

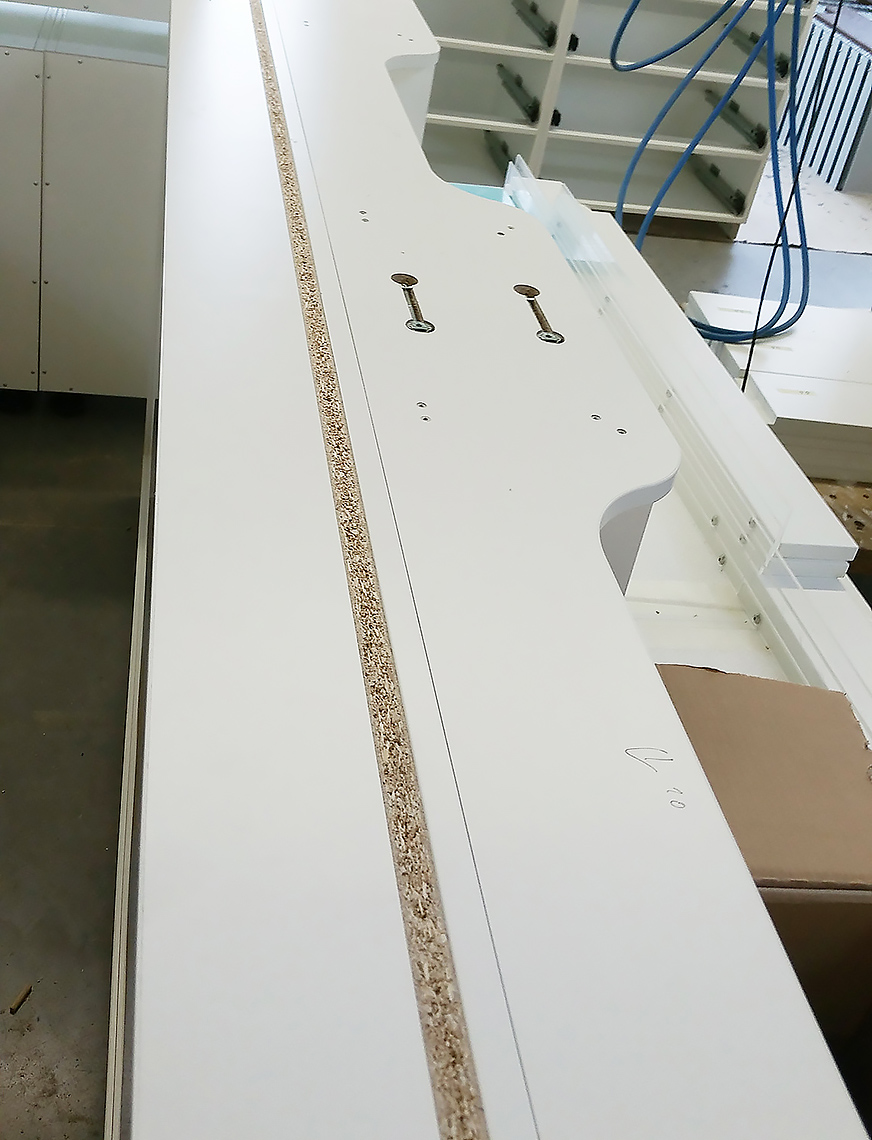

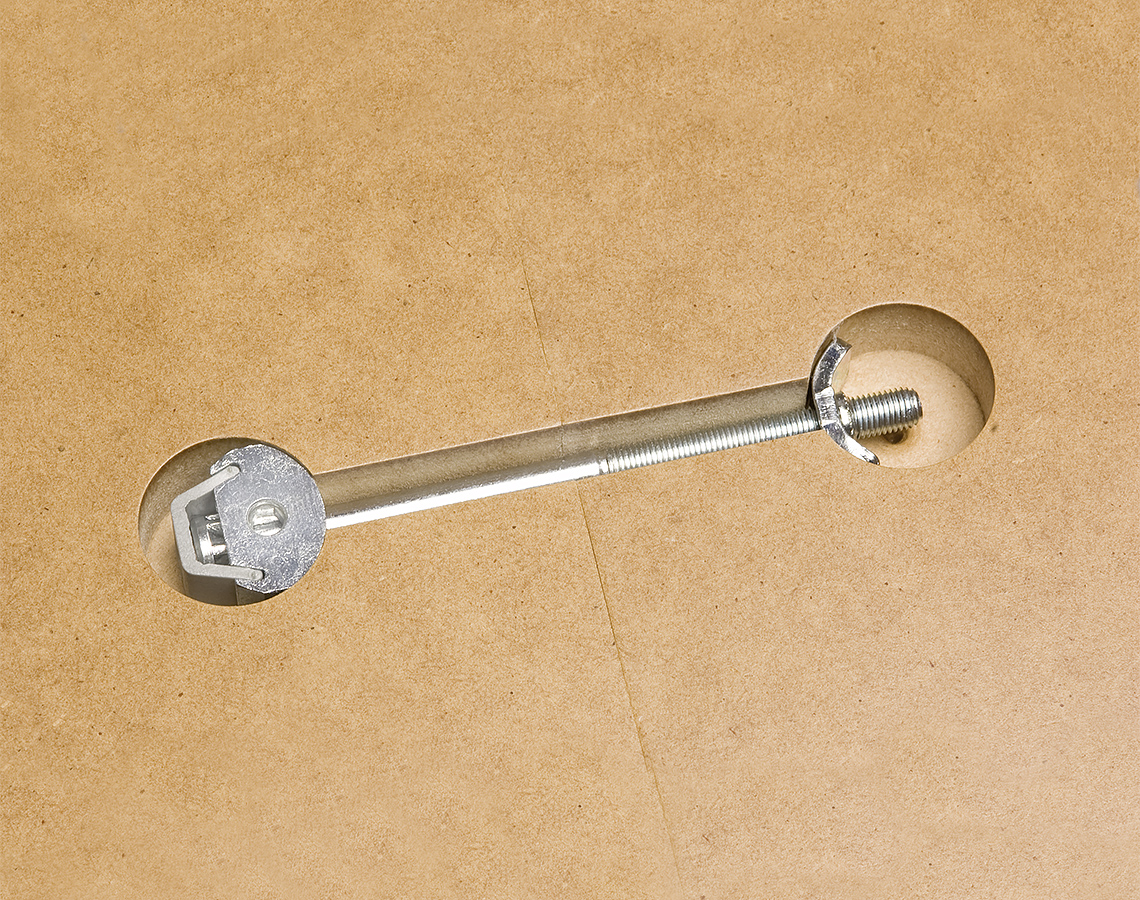

Die unterschiedlichen Varianten des ZIPBOLT™ sind gezielt auf das jeweilige Anforderungsprofil zugeschnitten. Der ZIPBOLT™ 85, 120 und 170 wurde zur horizontalen Verbindung von 25 mm bis 40 mm starken Arbeitsplatten entwickelt. Er ist 9,5 mm hoch und sollte mit einer Topfbohrung mit 35 mm Durchmesser 20 mm tief von eingebohrt werden. Der ZIPBOLT™ 100 MINI ist 5,5 mm hoch und benötigt zur Montage eine Topfbohrung von 25 mm Durchmesser und 13 mm Tiefe. Er kann bei Plattenstärken von 12 mm bis 20 mm eingesetzt werden. Die Bruchlast des Metallgehäuses liegt bei allen vier Typen bei ca. 100 kg und die Belastung auf Zug beträgt bis zu 60 kg.

Der Neue: ZIPBOLT™ 100 Mini Ultra slim

Das jüngste Familienmitglied, der ZIPBOLT™ 100 Mini Ultra slim ist ideal für die Verbindung von dünnen Plattenwerkstoffen ab 13 mm Plattenstärke. Die Einbohrtiefe beträgt in diesem Fall 10 mm. Dieser Verbindertyp ist am deutschen Markt nur bei Knapp erhältlich.

Übereck und für den Möbelbau:  ZIPBOLT™ 90 KD

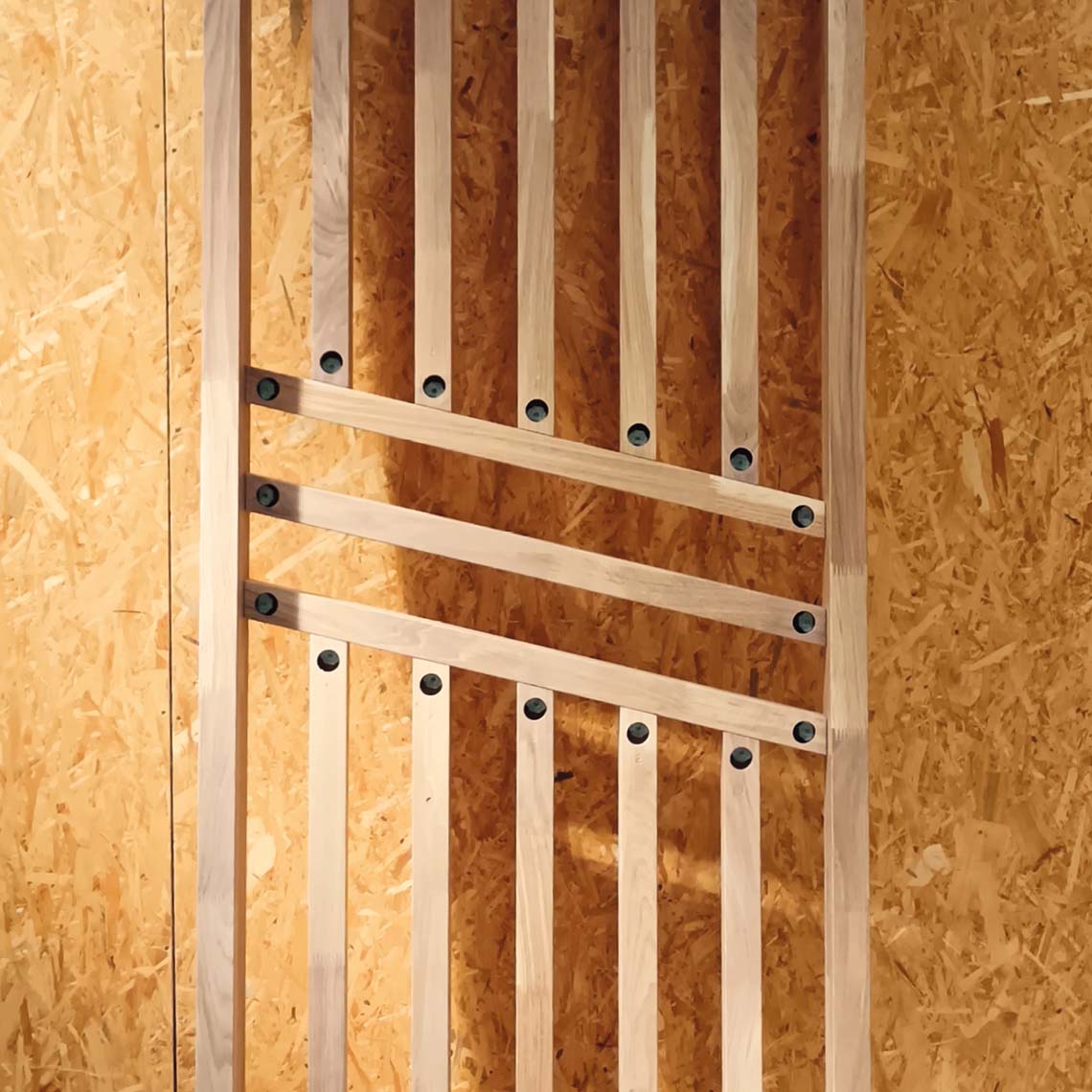

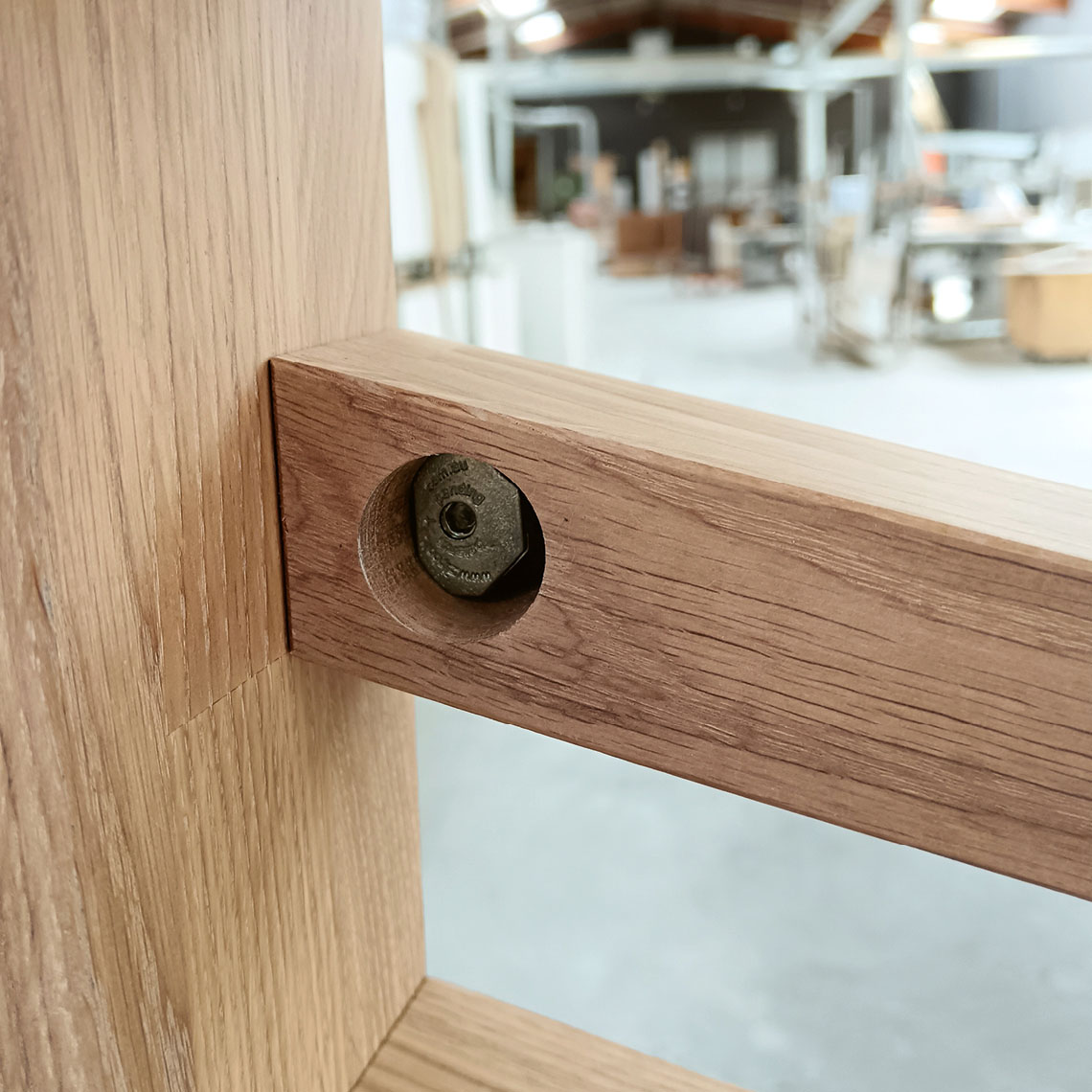

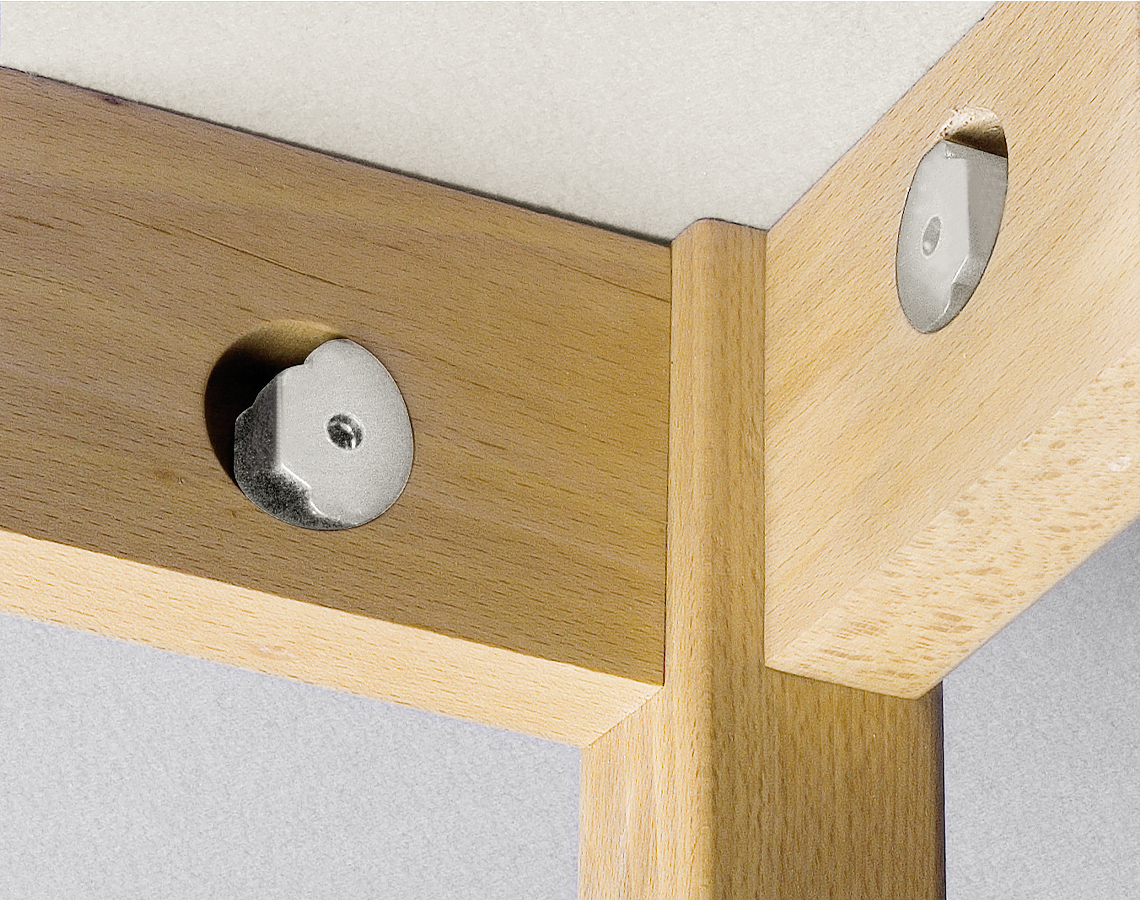

Der ZIPBOLT™ 90 KD wurde speziell für Büro- und Wohnmöbel, Regale, Stühle, Betten und Tischkonstruktionen entwickelt. Diese Variante benötigt während der Montage keine zusätzliche Verspannung. Der Verbinder hält die Einzelteile in Position. Damit verkürzt sich die Verarbeitungszeit, während sich die Qualität erhöht, da das Material mit den Spannwerkzeugen beschädigt werden kann. In Verbindung mit einer zusätzlichen Dübelung können zudem alle Stuhlbeine oder Möbelstücke gleichzeitig montiert werden.

  • Einsatz bei Arbeitsplatten von 12 mm bis 38 mm Plattenstärken möglich
  • Montage benötigt nur wenige Sekunden – Einhandmontage möglich
  • Montagefreundlich, Bit und Akkuschrauber statt Schraubschlüssel
  • Problemlose Demontage
  • Optimaler kraftschlüssiger Anzug des Verbinders, durch das Feingewinde
  • Sechs Verbindergrößen für verschiedene Anforderungsprofile
  • Geeignet für Büro- und Wohnmöbel, Regale, Stühle, Betten und Tischkonstruktionen
  • Pfosten-Handlauf-Verbinder für die schnellen Montage beim Treppenbau
  • Schnell / einfach und robust
  • Großer Toleranzausgleich

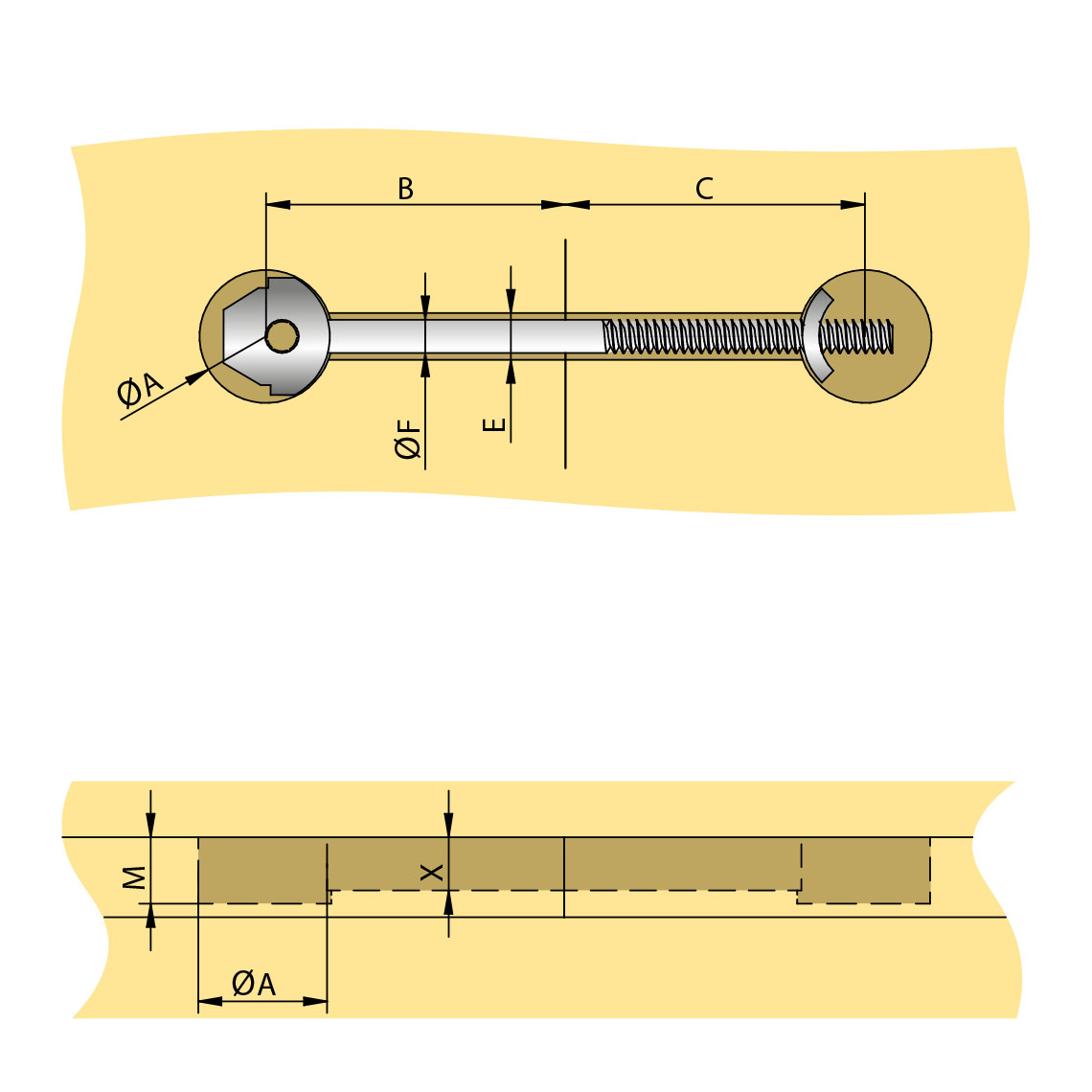

Abmessungen

Spannverbinder für Platten ab 22 mm, mit Metallgehäuse

ZIPBOLT™ 85
ZIPBOLT™ 85
ZIPBOLT™ 85
ZIPBOLT™ 85
Bohrtiefe M

20 mm

Länge

85 mm

X

9,5 mm

Ø A

35 mm

B

33-44 mm

C

33-44 mm

Ø F

6 mm

E

8 mm

Befestigung

In vorgefertigten Bohrungen und Ausfräsungen

Vorteile

Schnell verschraubt, mit Akkuschrauber und Innensechskant Bit SW5

Verarbeitung

Bohrmaschine, Handoberfräse, CNC-Fräse

Materialwahl

Alle Holz- und Plattenmaterialien

Anwendung

Plattenverbinder für gerade Plattenstöße

Spannverbinder für Zargen ab 22 mm, mit Metallgehäuse (Rampa Version)

ZIPBOLT™ 90 KD
ZIPBOLT™ 90 KD
ZIPBOLT™ 90 KD
ZIPBOLT™ 90 KD
Bohrtiefe M

20 mm

Länge

90 mm

X

9,5 mm

Ø A

35 mm

B

60-65 mm

D

32 mm

Ø H

12 mm

Ø F

8 mm

Ø E

9 mm

Befestigung

In vorgefertigten Ausfräsungen

Vorteile

Schnell verschraubt, mit Akkuschrauber und Innensechskant Bit SW5

Verarbeitung

Handoberfräse, CNC-Fräse, Standardfrässchablonen

Materialwahl

Alle Holz- und Plattenmaterialien

Anwendung

Plattenverbinder für gerade Plattenstöße

Spannverbinder für Platten ab 16 mm, mit Metallgehäuse

ZIPBOLT™ 100 mini
ZIPBOLT™ 100 mini
ZIPBOLT™ 100 mini
ZIPBOLT™ 100 mini
Bohrtiefe M

13 mm

Länge

100 mm

X

5,5 mm

Ø A

25 mm

B

42-49 mm

C

42-49 mm

Ø F

6 mm

E

10 mm

Befestigung

In vorgefertigten Bohrungen und Ausfräsungen

Vorteile

Schnell verschraubt, mit Akkuschrauber und Innensechskant Bit SW4

Verarbeitung

Bohrmaschine, Handoberfräse, CNC-Fräse und Standardfrässchablonen

Materialwahl

Alle Holz- und Plattenmaterialien

Anwendung

Plattenverbinder für gerade Plattenstöße

Spannverbinder für Platten ab 22 mm, mit Metallgehäuse

ZIPBOLT™ UT 120-170
ZIPBOLT™ UT 120-170
ZIPBOLT™ UT 120-170
ZIPBOLT™ UT 120-170
Bohrtiefe M

20 mm

Länge

120 mm

X

9,5 mm

Ø A

35 mm

B

50-62 mm

C

50-62 mm

Ø F

6 mm

E

8 mm

Befestigung

In vorgefertigten Bohrungen und Ausfräsungen

Vorteile

Schnell verschraubt, mit Akkuschrauber und Innensechskant Bit SW5

Verarbeitung

Bohrmaschine, Handoberfräse, CNC-Fräse und Standardfrässchablonen

Materialwahl

Alle Holz- und Plattenmaterialien

Anwendung

Plattenverbinder für gerade Plattenstöße

Spannverbinder für Platten ab 22 mm, mit Metallgehäuse

ZIPBOLT™ UT 120-170
ZIPBOLT™ UT 120-170
ZIPBOLT™ UT 120-170
ZIPBOLT™ UT 120-170
Bohrtiefe M

20 mm

Länge

170 mm

X

9,5 mm

Ø A

35 mm

B

74-87 mm

C

74-87 mm

Ø F

6 mm

E

8 mm

Befestigung

In vorgefertigten Bohrungen und Ausfräsungen

Vorteile

Schnell verschraubt, mit Akkuschrauber und Innensechskant Bit SW5

Verarbeitung

Bohrmaschine, Handoberfräse, CNC-Fräse und Standardfrässchablonen

Materialwahl

Alle Holz- und Plattenmaterialien

Anwendung

Plattenverbinder für gerade Plattenstöße
