T-JOINT – Verbinder für Schrägverschraubungen
T-JOINT – Verbinder für Schrägverschraubungen
NEUER T-JOINT D40 für Zug- und Biegestöße von zwei Holzbauteilen mittels beidseitiger Schrägverschraubung
Mit dem T-JOINT D40 W30 aus Edelstahlguss hat Knapp Verbinder die perfekte Lösung für Zug- und Biegestoß-Anschlüsse entwickelt. Der neue Schraubverbinder nutzt eine beidseitige Schrägverschraubung, um Zugkräfte mittels drei Schrauben direkt von einem Bauteil in das andere zu übertragen. T-JOINT D40 mit der Zulassungsnummer ETA 19-0628 (bauaufsichtliche Zulassung für die Nutzungsklasse 3) kann bereits ab 8 cm Holzbreite eingesetzt werden.
Systemvorteile:
- T-JOINT D40 als Zugstoß-Anschluss durch beidseitige Zugschrauben
- Überträgt Zuglasten direkt von einem Bauteil in das andere Bauteil
- Kann sichtbar und verdeckt eingebaut werden
- Demontierbarer Zugstoß
- Fugendichter Zuganschluss
- 26 kN Zuglast mit bereits 3 Schrauben in BSPH Zugstoß möglich
- Geringer Einbauaufwand wegen einer 3 mm tiefen Positionierbohrung

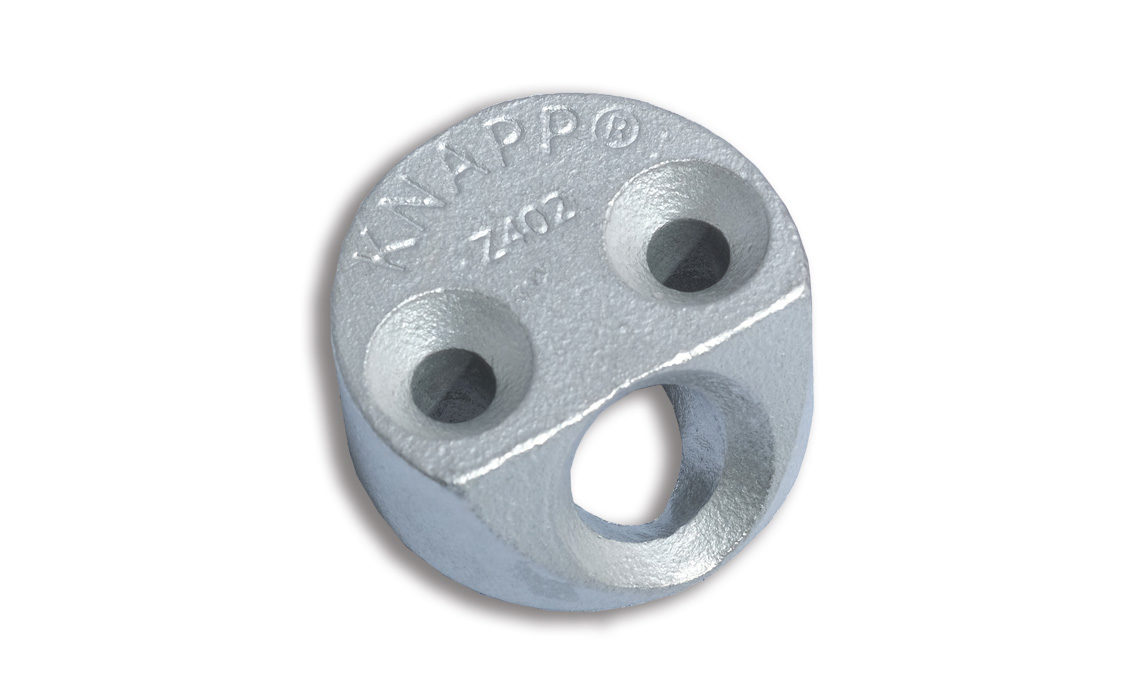

T-JOINT D35 W30
T-JOINT Verbinder für flächenbündige 30º und 45º Schrägverschraubungen im Holzbau
Der Schrägverschraubung kommt im modernen Holzbau eine tragende Bedeutung zu. Beispielsweise bei der Verbindung von BSP-Wandelementen, als Unterstützung für erdbebensichere Ausführungen sowie bei biegesteifen Anschlüssen.
Beim T-JOINT gibt es keine vorstehenden Verbinderteile, weil er flächenbündig verschraubt wird. Der hochwertige Stahlzylinder-Verbinderteil ist jederzeit nachjustierbar und fugendicht ohne sichtbare Fugen. Der T-JOINT ist universell und wird für Zugstöße aus Stahl und Holz bei geraden und winkeligen Wandanschlüssen eingesetzt. Die Elemente können einfach wieder demontiert werden.
Material
Stahlguss (Stahl verzinkt) oder Edelstahl
Beschichtung
keine
Verbindertyp
Schraubverbinder
Befestigung
Durch Verschrauben mit SK-Schrauben 6mm oder 8mm
Vorteile
Flächenbündiger, schneller und fugendichter Schraubverbinder für winkelige und gerade Verbindungen
Verarbeitung
Mit HM-Bohrer Ø = 20 mm (verstellbarer Tiefenanschlag) und Bohrschablone, Bohrschablne 45° Führung, Spiralohrer D 6mm
Materialwahl
BSH, KLH, Baubuche, KVH, Vollholz, MHM (MassivHolzMauer)
Anwendung
Für Wandstoß und Zugstoß, Zugkraftübertragung in Kombination mit Stahlband für biegesteife Verbindungen (vorgesetzte Sparren von Dachüberständen) und Zugverankerung von Holzständerwänden und als zusätzliche Befestigung von Holzwerkstoffplatten von auskragenden Vordächern
- Flächenbündig – keine vorstehenden Verbinderteile
- Fugendicht – keine sichtbaren Fugen, jederzeit nachjustierbar
- Demontierbar – Ab- und Wiederaufbau mehrmals möglich
- Schnell – Hoher Vorfertigungsgrad
- Universell – einsetzbar für Zugstöße aus Stahl und Holz
- Vielseitig – gerade und winkelige Wandanschlüsse umsetzbar
- Montagefreundlich – einfache Positionierung im Bohrloch
Der T-JOINT Schraubverbinder findet Anwendung als:
- Verbinder für Wandstoß und Zugstoß
- Zugkraftübertragung in Kombination mit Stahlband für biegesteife Verbindungen (vorgesetzte Sparren von Dachüberständen)
- Zugverankerung von Holzständerwänden
- Zusätzliche Befestigung der Holzwerkstoffplatte von auskragenden Vordächern
T-JOINT kann alleine oder in Kombination mit unseren Verbindern RICON®, RICON® S, WALCO® V und MEGANT® verwendet werden.
Verwendete Materialien:
- 2 Pfosten 100x100x550 mm aus Brettschichtholz GL24h
- 4 T-JOINT 20 mit 4 SK Schraube 6×120/65
Prüfergebnis:
Charakteristische Belastung für 2 Paar T-JOINT 20 Verbinder:
Ft,k = 20,20 kN
