RICON® Stahl verzinkt Einzelanschluss (EA)

RICON® Stahl verzinkt Einzelanschluss (EA)

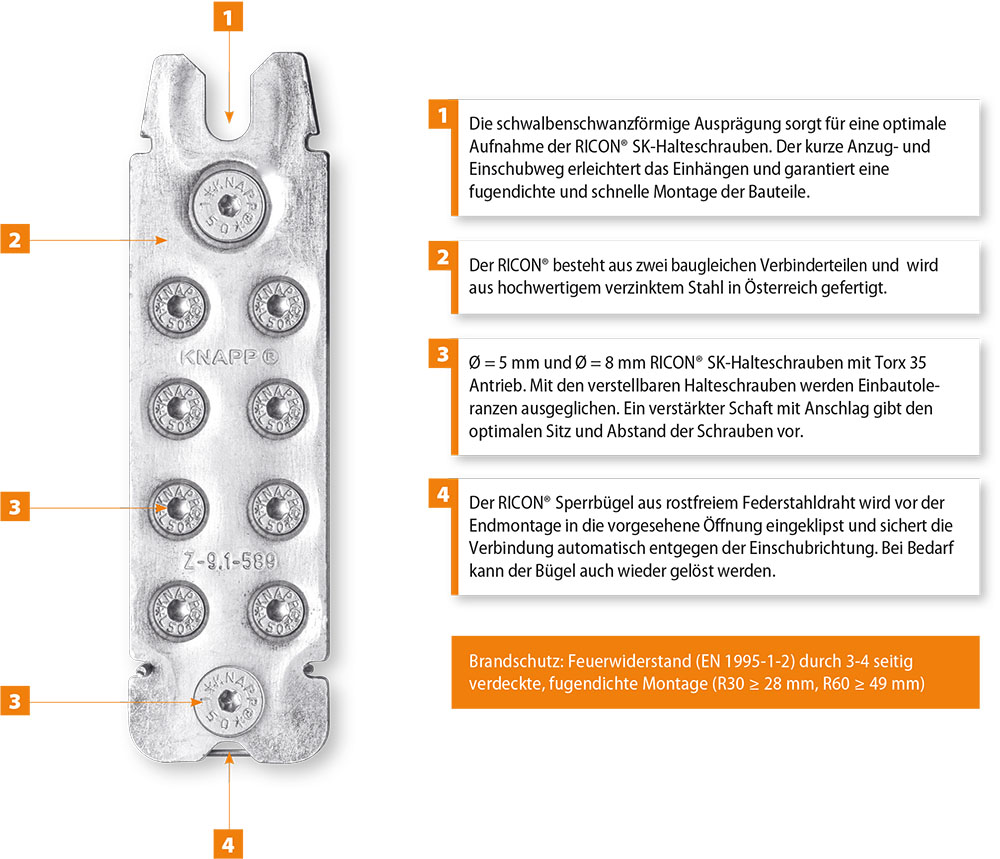

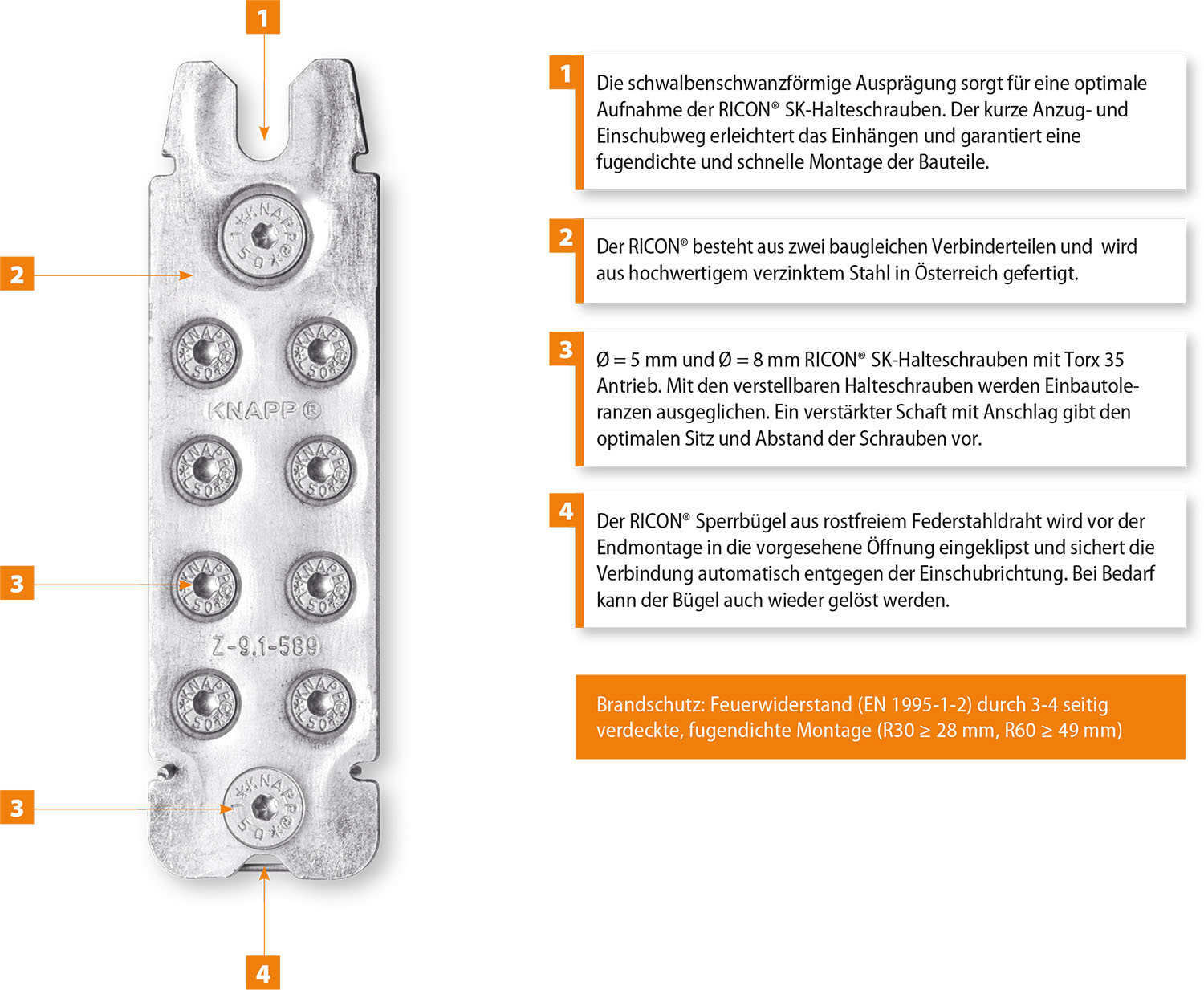

1
Die schwalbenschwanzförmige Ausprägung sorgt für eine optimale
Aufnahme der RICON® SK-Halteschrauben. Der kurze Anzug- und
Einschubweg erleichtert das Einhängen und garantiert eine fugendichte
und schnelle Montage der Bauteile.
2
Der RICON® besteht aus zwei baugleichen Verbinderteilen und wird aus hochwertigem verzinkten Stahl in Österreich gefertigt.
3
Ø = 8 mm RICON® SK-Halte schrauben mit Torx 25 Antrieb. Mit den verstellbaren Halteschrauben werden Einbautoleranzen ausgeglichen. Ein verstärkter Schaft mit Anschlag gibt den optimalen Sitz und Abstand der Schrauben vor.
4
Ø = 5 mm RICON® SK-Halte schrauben mit Torx 25 Antrieb.
5
Der RICON® Sperrbügel aus rostfreiem Federstahldraht wird vor der Endmontage in die vorgesehene Öffnung eingeklipst und sichert die Verbindung automatisch entgegen der Einschubrichtung. Bei Bedarf kann der Bügel auch wieder gelöst werden.
Die schwalbenschwanzförmige Ausprägung sorgt für eine optimale
Aufnahme der RICON® SK-Halteschrauben. Der kurze Anzug- und
Einschubweg erleichtert das Einhängen und garantiert eine fugendichte
und schnelle Montage der Bauteile.
Der RICON® besteht aus zwei baugleichen Verbinderteilen und wird aus hochwertigem verzinkten Stahl in Österreich gefertigt.
Ø = 8 mm RICON® SK-Halte schrauben mit Torx 25 Antrieb. Mit den verstellbaren Halteschrauben werden Einbautoleranzen ausgeglichen. Ein verstärkter Schaft mit Anschlag gibt den optimalen Sitz und Abstand der Schrauben vor.
Ø = 5 mm RICON® SK-Halte schrauben mit Torx 25 Antrieb.
Der RICON® Sperrbügel aus rostfreiem Federstahldraht wird vor der Endmontage in die vorgesehene Öffnung eingeklipst und sichert die Verbindung automatisch entgegen der Einschubrichtung. Bei Bedarf kann der Bügel auch wieder gelöst werden.

RICON® | Der Verbinder für moderne Pfosten-Riegel Holz-Glasfassaden bis 26 kN*

Systemvorteile:

  • Zugelassen für außermittige Glaslasten bis 860 kg
  • Schlanke Profilansicht – Holzbreite ab 50 mm
  • Universeller Anschluss an alle Holzmaterialien, Stahl oder Beton
  • Immer fugendicht – RICON® ist justierbar um Toleranzen auszugleichen
  • Flexibel – Montage von außen und innen
  • Vielseitig – als Einzel- und Doppelanschluss verwendbar
  • Einzigartig – für Polygonfassaden
  • Ab- und Wiederaufbau mehrmals möglich
  • Kompatibel zu Alu-Grundprofilen von RP, Schüco, MBJ, Guttmann, RAICO, Stabalux (weitere auf Anfrage)
  • Anwendungen für nicht sichtbare Haupt- / Nebenträgeranschlüsse
  • Hoher Vorfertigungsgrad – Schnelle und präzise Montage vor Ort
  • Elemente werden ohne Verschrauben zusammengeführt
  • Einstellen von Fugenabständen und Ausgleichen von Bautoleranzen auf der Baustelle möglich
  • Feuerwiderstand (DIN 4102-2) durch 4-seitig verdeckte, fugendichte Montage
    (R30 ≥ 20 mm, R60 ≥ 40 mm)
  • Anwendung auch mit Zwischenschicht zulässig
  • Erhöhte Korrosionsbeständigkeit für Hallenbäder, Reithallen, Stallungen und Wirtschaftsgebäude
  • ETA Erweiterung für Laubholz

Korrosionsbeständigkeit:
Sonderbeschichtungen auf Anfrage (z.B. in Meeresnähe).

Knapp Verbinder
Normalstahl
Charakteristische Werte [kN]
F2,Rk
RICON 60/40
HT: 1xSK8x50, 2xSK5x50
NT: 1xSK8x80; 2xSK5x80
5,0
RICON 80/40
HT: 2xSK8x50, 2xSK5x50
NT: 2xSK8x80; 2xSK5x80
7,3
RICON 100/40
HT: 2xSK8x50, 4xSK5x50
NT: 2xSK8x80; 4xSK5x80
10,0
RICON 120/40
HT: 2xSK8x50, 6xSK5x50
NT: 2xSK8x80; 6xSK5x80
12,8
RICON 140/40
HT: 2xSK8x50, 8xSK5x50
NT: 2xSK8x80; 8xSK5x80
15,5
RICON 160/40
HT: 2xSK8x50, 10xSK5x50
NT: 2xSK8x80; 10xSK5x80
18,2

Charakteristische Werte F2,Rk in Einschubrichtung gelten nur mit Verwendung von Original KNAPP® SK-Schrauben gemäß ETA 10/0189. Werte der Deutschen Bauzulassung weichen geringfügig ab und sind auf Anfrage erhältlich. EA = Einzelanschluß, DA = Doppelanschluss, EAR = Einzelanschluss mit Einschraubmutter

Ausmittige Glaslasten bis Glasstärken von 53 mm

Knapp Verbinder
Normalstahl
Charakteristische Werte [kN]
mit VP
F4,Rk ausmittig
RICON 60/40
HT: 1xSK8x50, 2xSK5x50
NT: 1xSK8x80; 2xSK5x80
4,7
RICON 80/40
HT: 2xSK8x50, 2xSK5x50
NT: 2xSK8x80; 2xSK5x80
4,9
RICON 100/40
HT: 2xSK8x50, 4xSK5x50
NT: 2xSK8x80; 4xSK5x82
5,5
RICON 120/40
HT: 2xSK8x50, 6xSK5x50
NT: 2xSK8x80; 6xSK5x80
6,1
RICON 140/40
HT: 2xSK8x50, 8xSK5x50
NT: 2xSK8x80; 8xSK5x80
6,7
RICON 160/40
HT: 2xSK8x50, 10xSK5x50
NT: 2xSK8x80; 10xSK5x80
7,3

Charakteristische Werte F4,Rk ausmittig in Einschubrichtung gelten nur mit Verwendung von Original KNAPP® SK-Schrauben gemäß ETA 10/0189. Werte der Deutschen Bauzulassung weichen geringfügig ab und sind auf Anfrage erhältlich. EA = Einzelanschluß, DA = Doppelanschluss, EAR = Einzelanschluss mit Einschraubmutter
