RICON® Edelstahl Einzelanschluss (EA)

RICON® Edelstahl Einzelanschluss (EA)

1

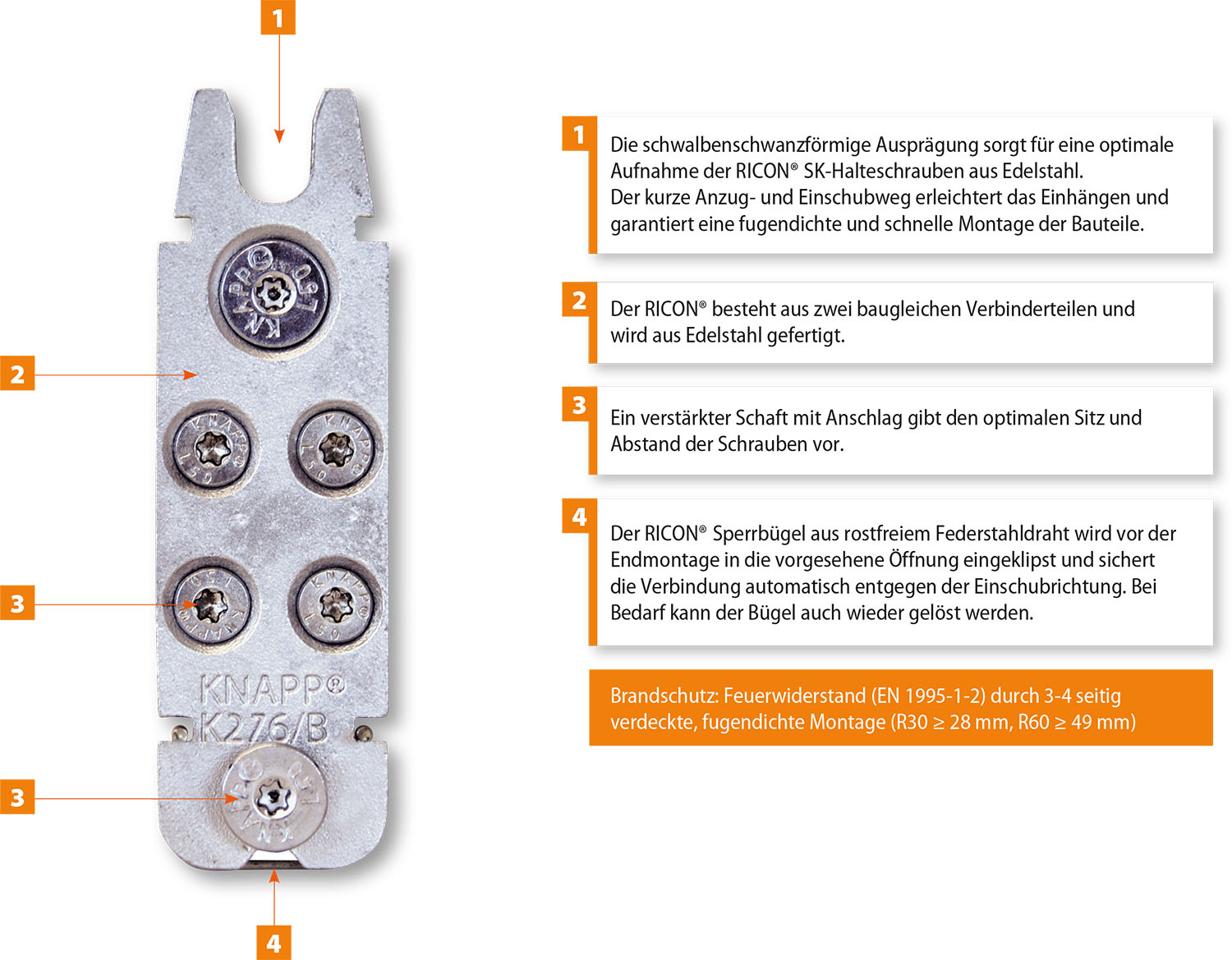

Die schwalbenschwanzförmige Ausprägung sorgt für eine optimale Aufnahme der RICON® SK-Halteschrauben aus Edelstahl. Der kurze Anzug- und Einschubweg erleichtert das Einhängen und garantiert eine fugendichte und schnelle Montage der Bauteile.
2

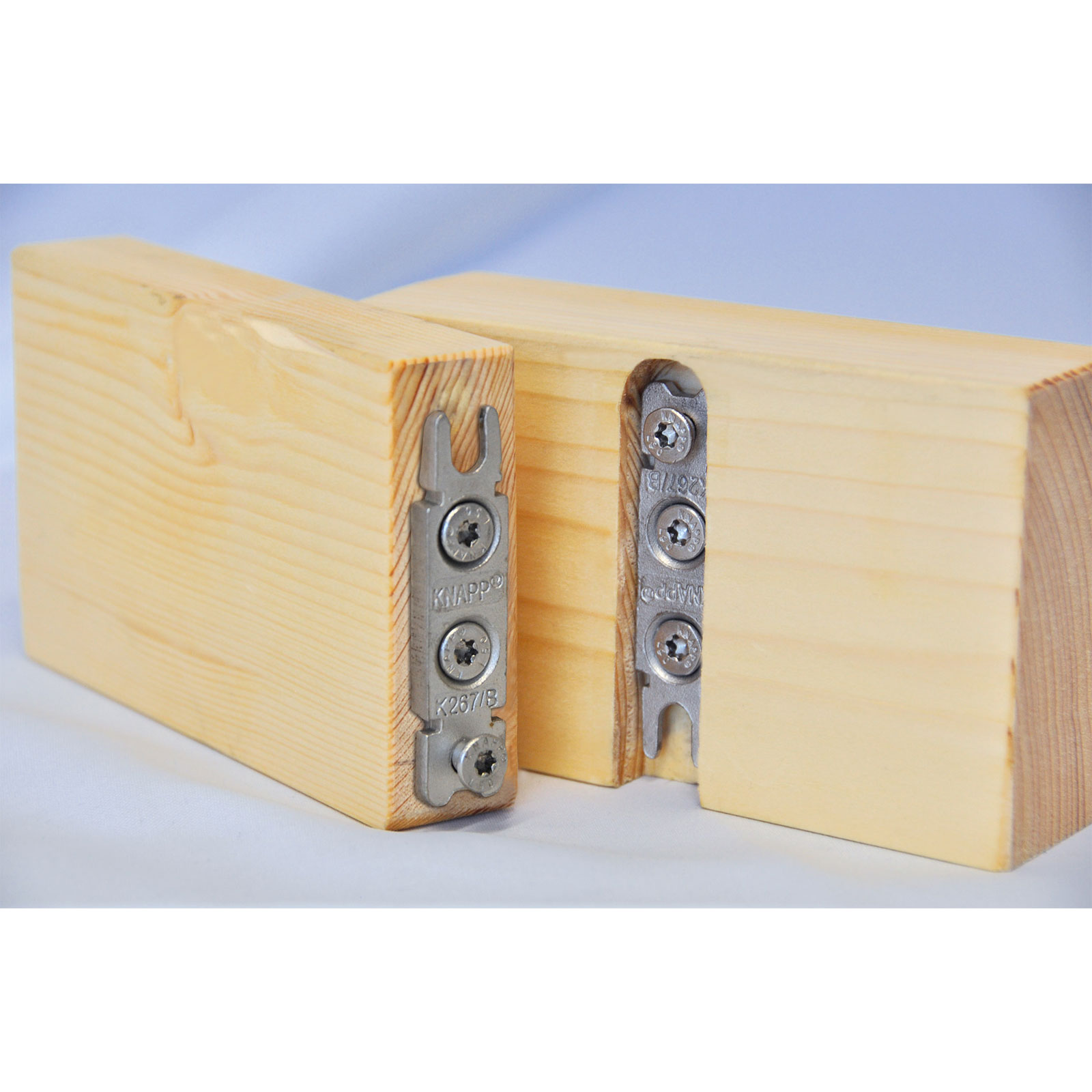

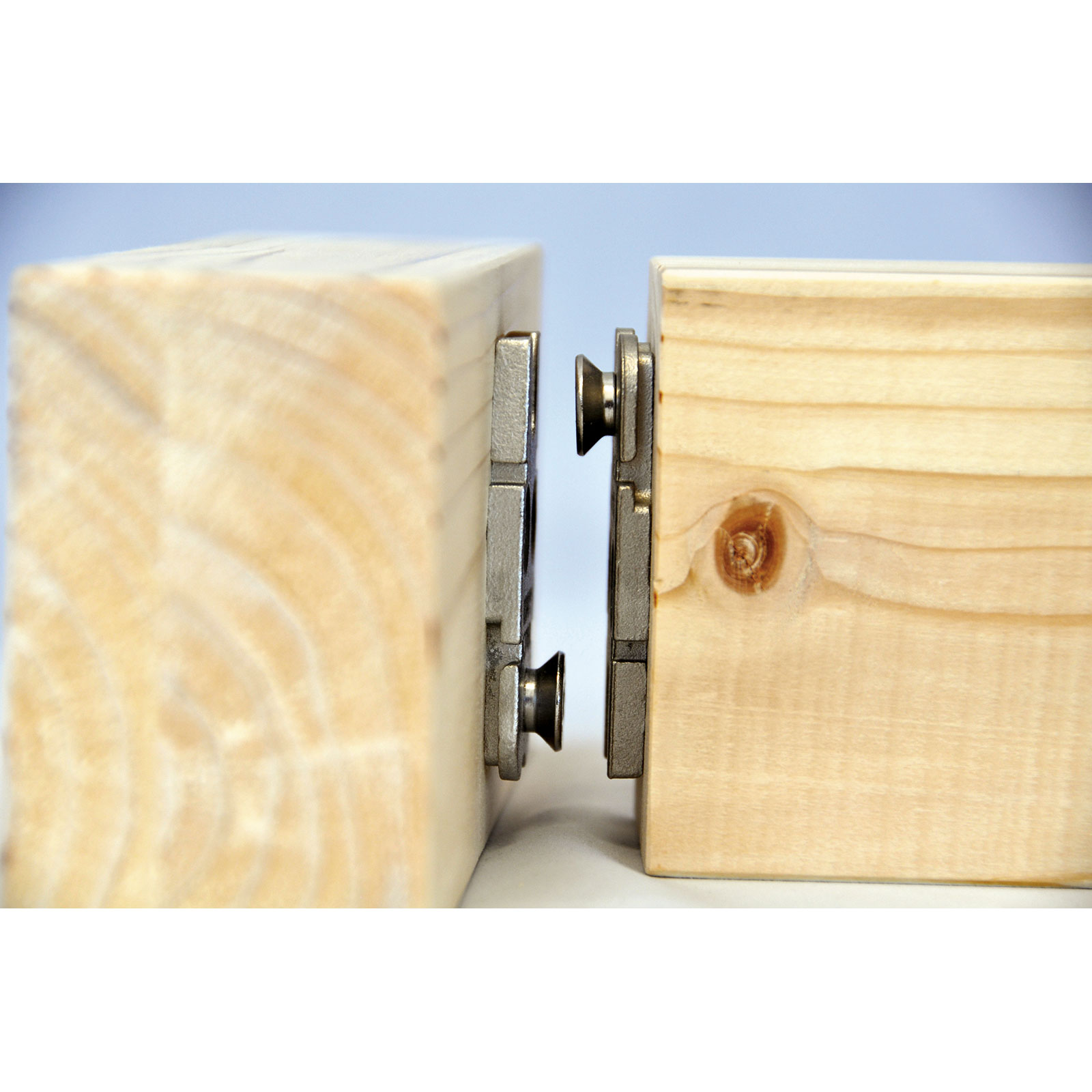

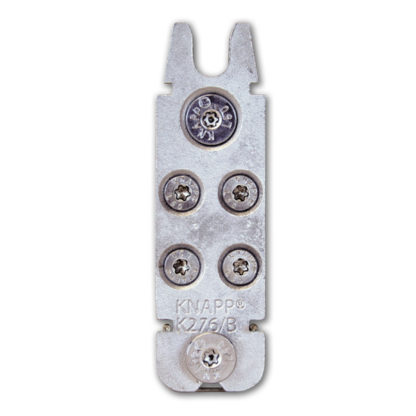

Der RICON® besteht aus zwei baugleichen Verbinderteilen und wird aus Edelstahl gefertigt.
3
Ein verstärkter Schaft mit Anschlag gibt den optimalen Sitz und Abstand der Schrauben vor.
4
Der RICON® Sperrbügel aus rostfreiem Federstahldraht wird vor der Endmontage in die vorgesehene Öffnung eingeklipst und sichert die Verbindung automatisch entgegen der Einschubrichtung. Bei Bedarf kann der Bügel auch wieder gelöst werden.
Die schwalbenschwanzförmige Ausprägung sorgt für eine optimale Aufnahme der RICON® SK-Halteschrauben aus Edelstahl. Der kurze Anzug- und Einschubweg erleichtert das Einhängen und garantiert eine fugendichte und schnelle Montage der Bauteile.
Der RICON® besteht aus zwei baugleichen Verbinderteilen und wird aus Edelstahl gefertigt.
Ein verstärkter Schaft mit Anschlag gibt den optimalen Sitz und Abstand der Schrauben vor.
Der RICON® Sperrbügel aus rostfreiem Federstahldraht wird vor der Endmontage in die vorgesehene Öffnung eingeklipst und sichert die Verbindung automatisch entgegen der Einschubrichtung. Bei Bedarf kann der Bügel auch wieder gelöst werden.

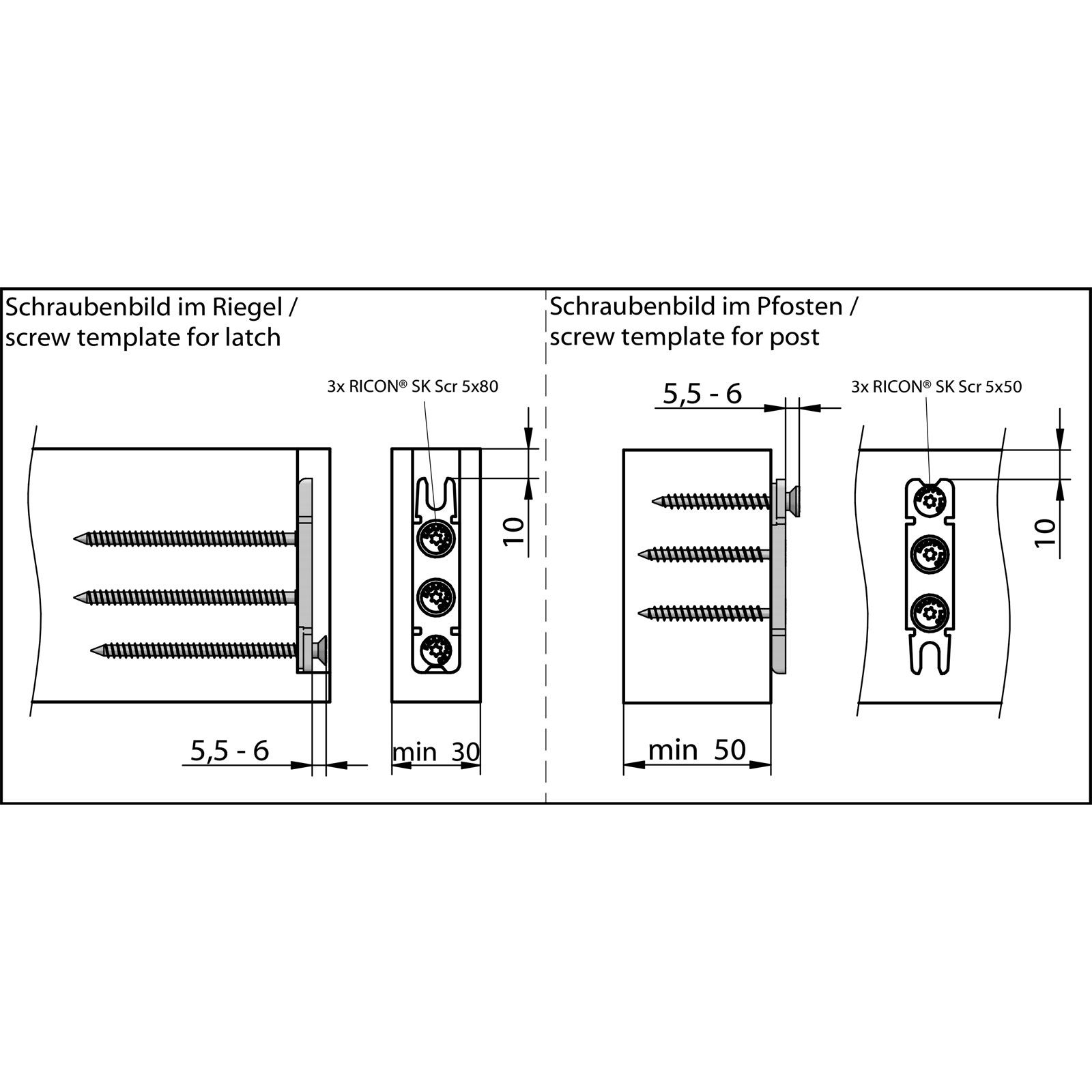

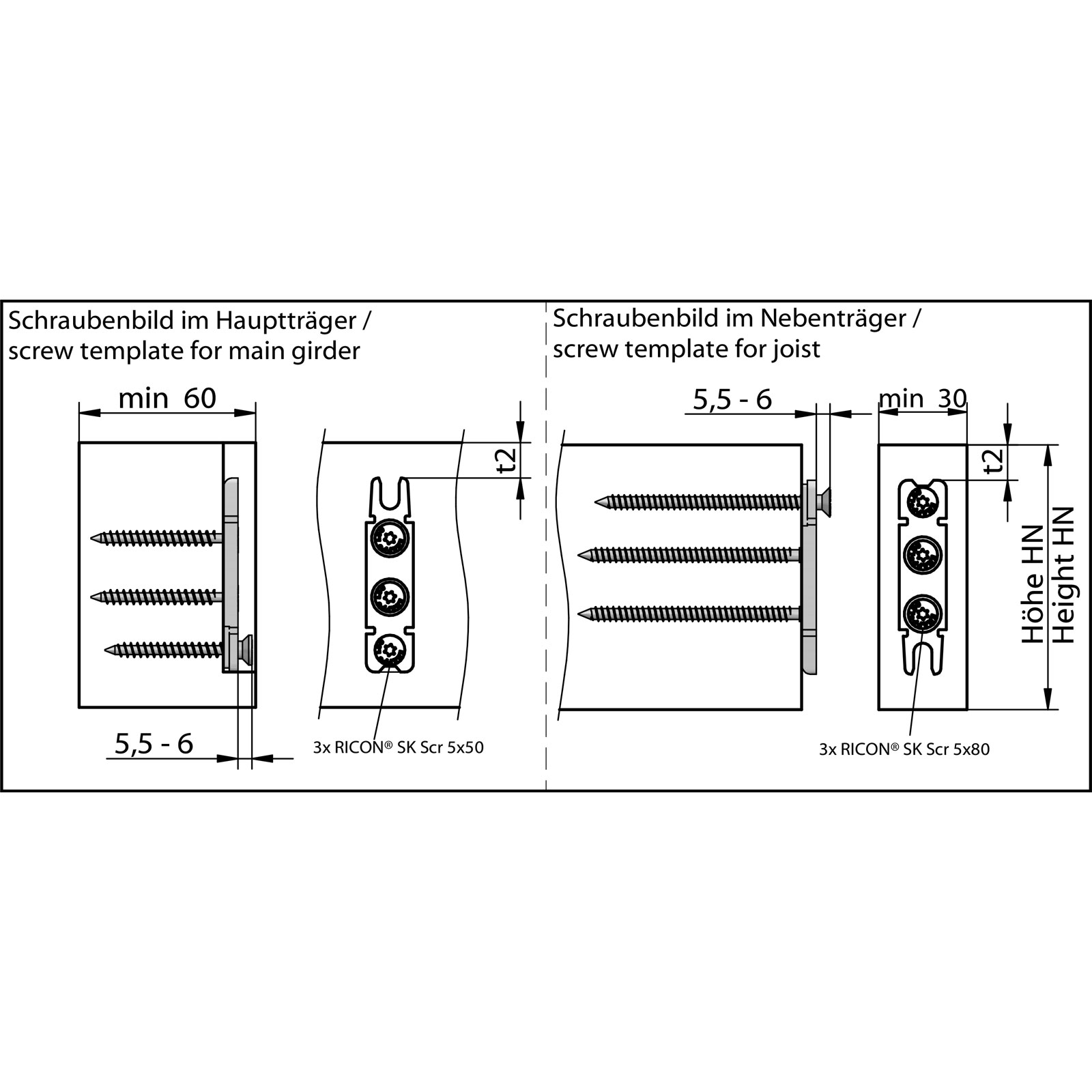

RICON® | Verbinder für Pfosten-Riegel/Haupt-Nebenträger

Materialien und Einsatzbereiche:

  • Spezielle Holzarten wie Eiche, Douglasie, Lärche und imprägnierte Hölzer wie Accoya

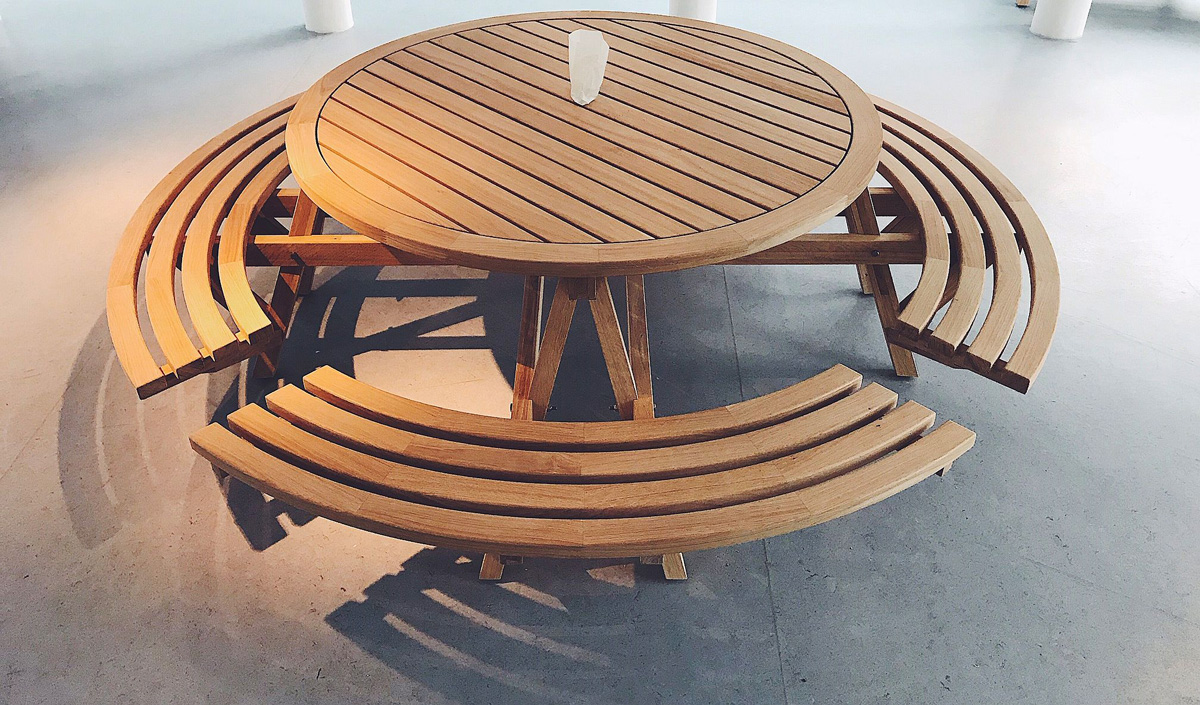

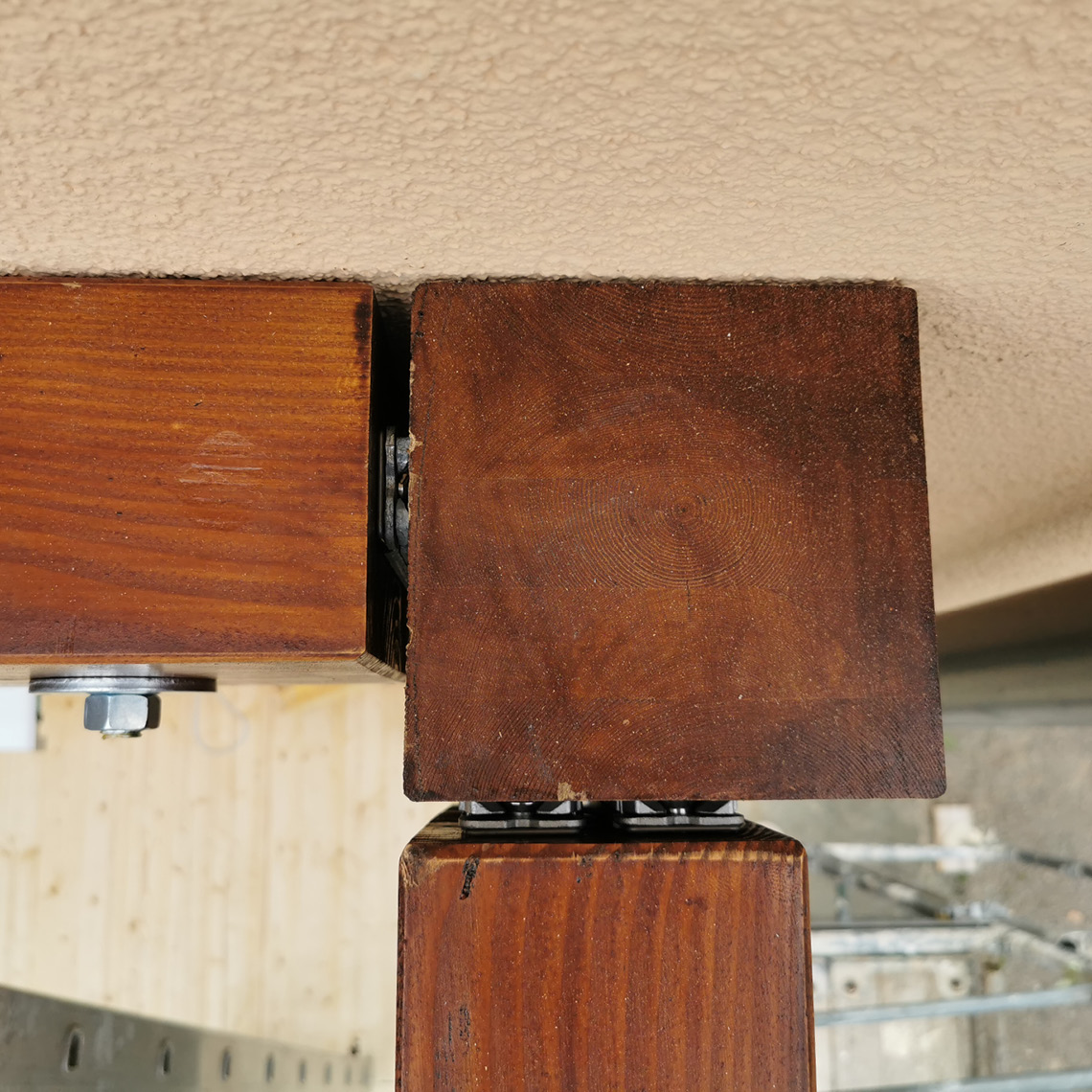

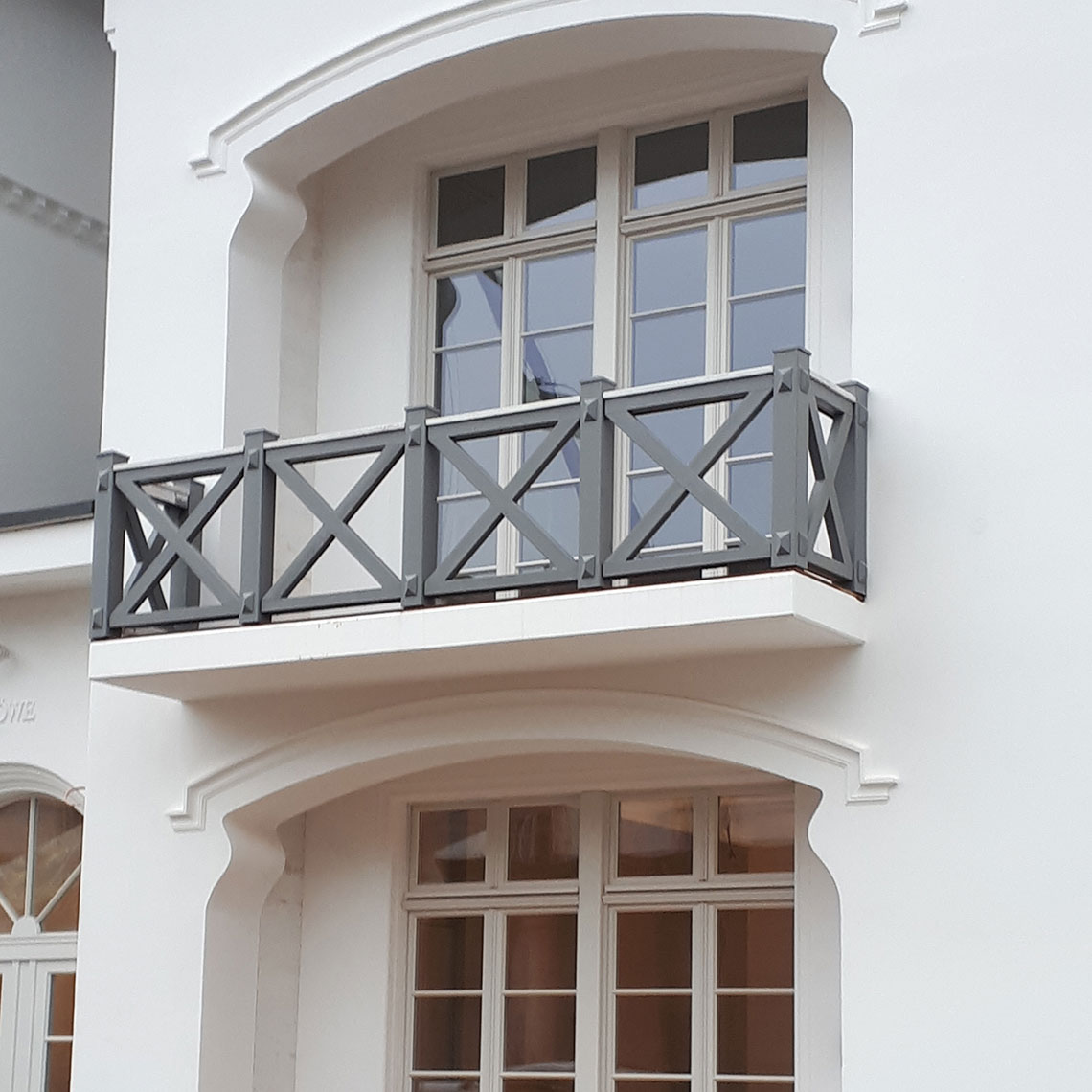

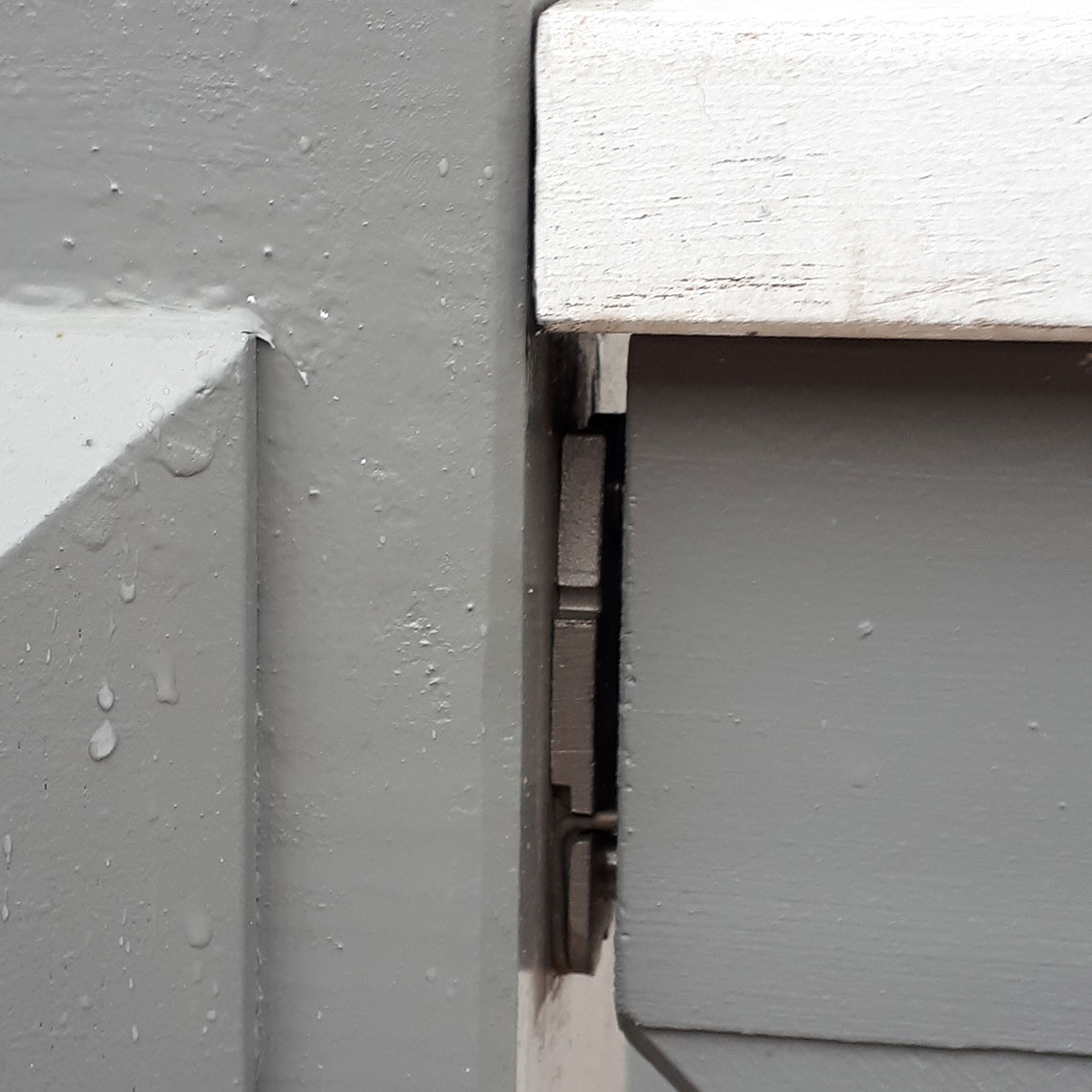

  • Innen- und Außenbereich: Gartenmöbel, Balkon, Terrassenüberdachung, Carport, Spiel- und Sportgeräte, Pergola und weitere Bauwerke der Nutzungsklasse 3

Systemvorteile:

  • Schlanke Profilansicht – Holzbreite ab 20 mm
  • Universeller Anschluss an Holzmaterialien im Innen- und Außenbereich, Stahl, Betonanschlüsse ab Größe 100×40 und 100×30
  • Vielseitig – als Einzel- und Doppelanschluss verwendbar
  • Flexibel – Montage von außen und innen
  • Fugendicht – justierbar um mögliche Toleranzen auszugleichen
  • Ab- und Wiederaufbau mehrmals möglich
  • Geprüft, patentiert und zur Zulassung angemeldet
Knapp Verbinder
Edelstahl

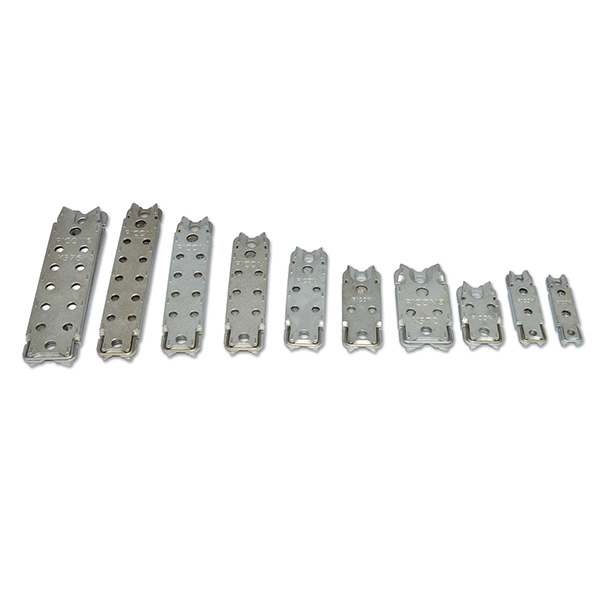

Charakteristische Werte [kN]
F2,Rk
RICON 80/40 A2
HT: 2xSK 8×50, 2xSK5x50
NT: 2xSK8x80; 2xSK5x80
7,5
RICON 160/40 A2
HT: 2xSK 8×50, 10xSK5x50
NT: 2xSK8x80; 10xSK5x80
17,4

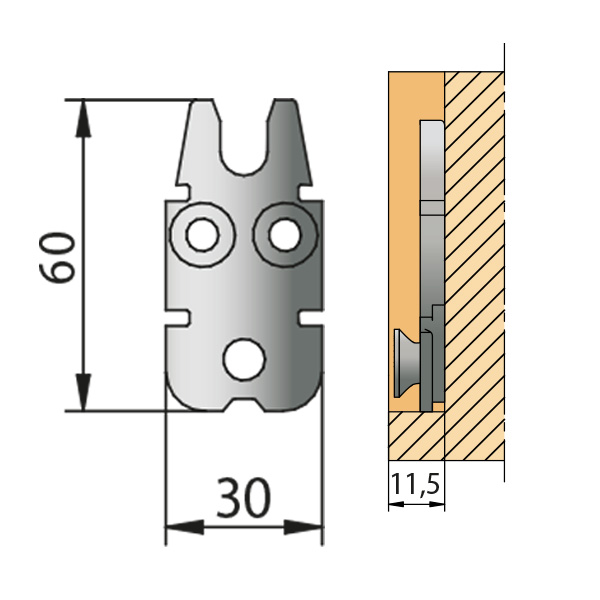

RICON 60/30 A2
HT: 1xSK 8×50, 2xSK5x50
NT: 1xSK8x80; 2xSK5x80
5,2

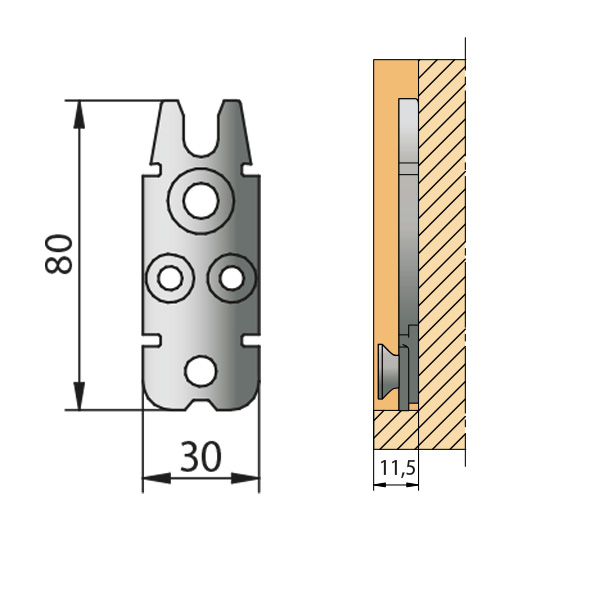

RICON 80/30 A2
HT: 2xSK 8×50, 2xSK5x50
NT: 2xSK8x80; 2xSK5x80
7,5

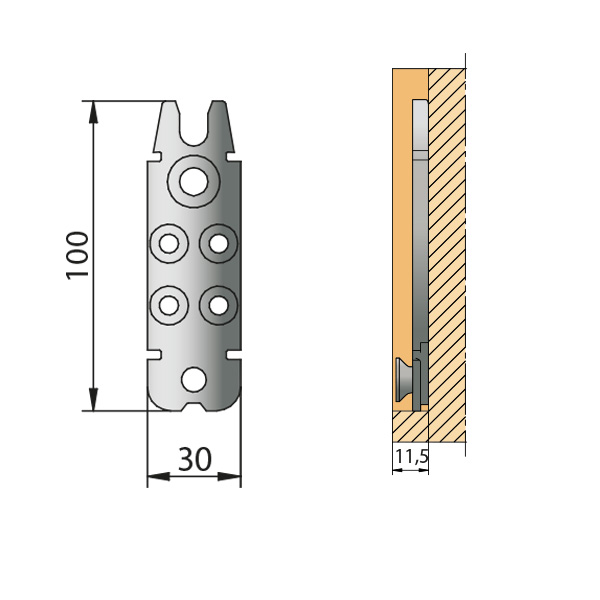

RICON 100/30 A2
HT: 2xSK 8×50, 4xSK5x50
NT: 2xSK8x80; 4xSK5x80
10,4
RICON 120/30 A2
HT: 2xSK 8×50, 6xSK5x50
NT: 2xSK8x80; 6xSK5x80
13,2
RICON 140/30 A2
HT: 2xSK 8×50, 8xSK5x50
NT: 2xSK8x80; 8xSK5x80
16,1
RICON 160/30 A2
HT: 2xSK 8×50, 10xSK5x50
NT: 2xSK8x80; 10xSK5x80
17,4

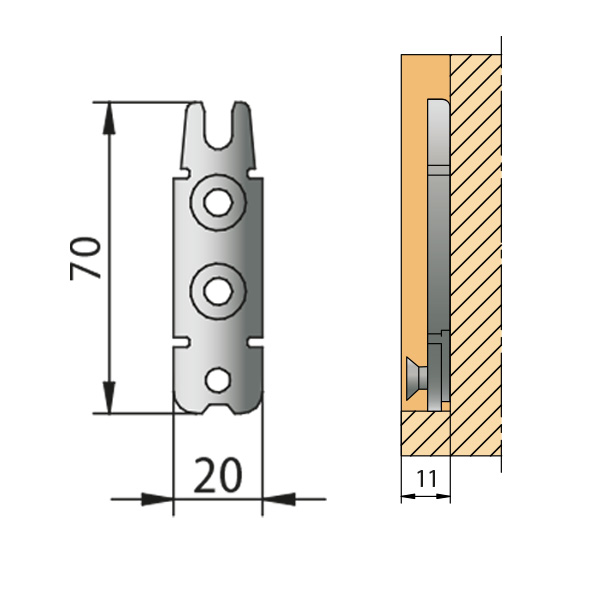

RICON 70/20 A2
HT: 3xSK5x50
NT: 3xSK5x80
4,8

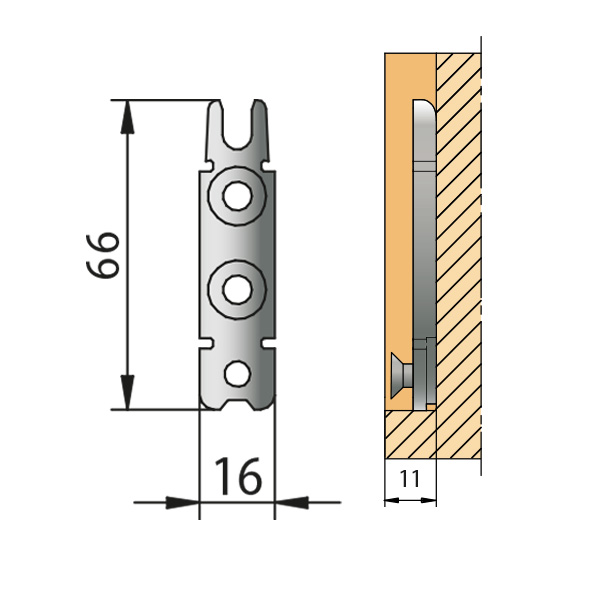

RICON 66/16 A2
HT: 3xSK5x50
NT: 3xSK5x80
4,8

Charakteristische Werte F2,Rk in Einschubrichtung gelten nur mit Original KNAPP® SK Edelstahlschrauben gemäß ETA 10/0189 in GL24h. Nach ETA 10-0189 berechnete Werte – gemäß Prüfbericht von KIT Karlsruhe. Auswertung der Prüfergebnisse demnächst vom Ingenieurbüro Blaß & Eberhard.
