GIGANT – Verbinder für Haupt-Nebenträger
GIGANT – Verbinder für Haupt-Nebenträger

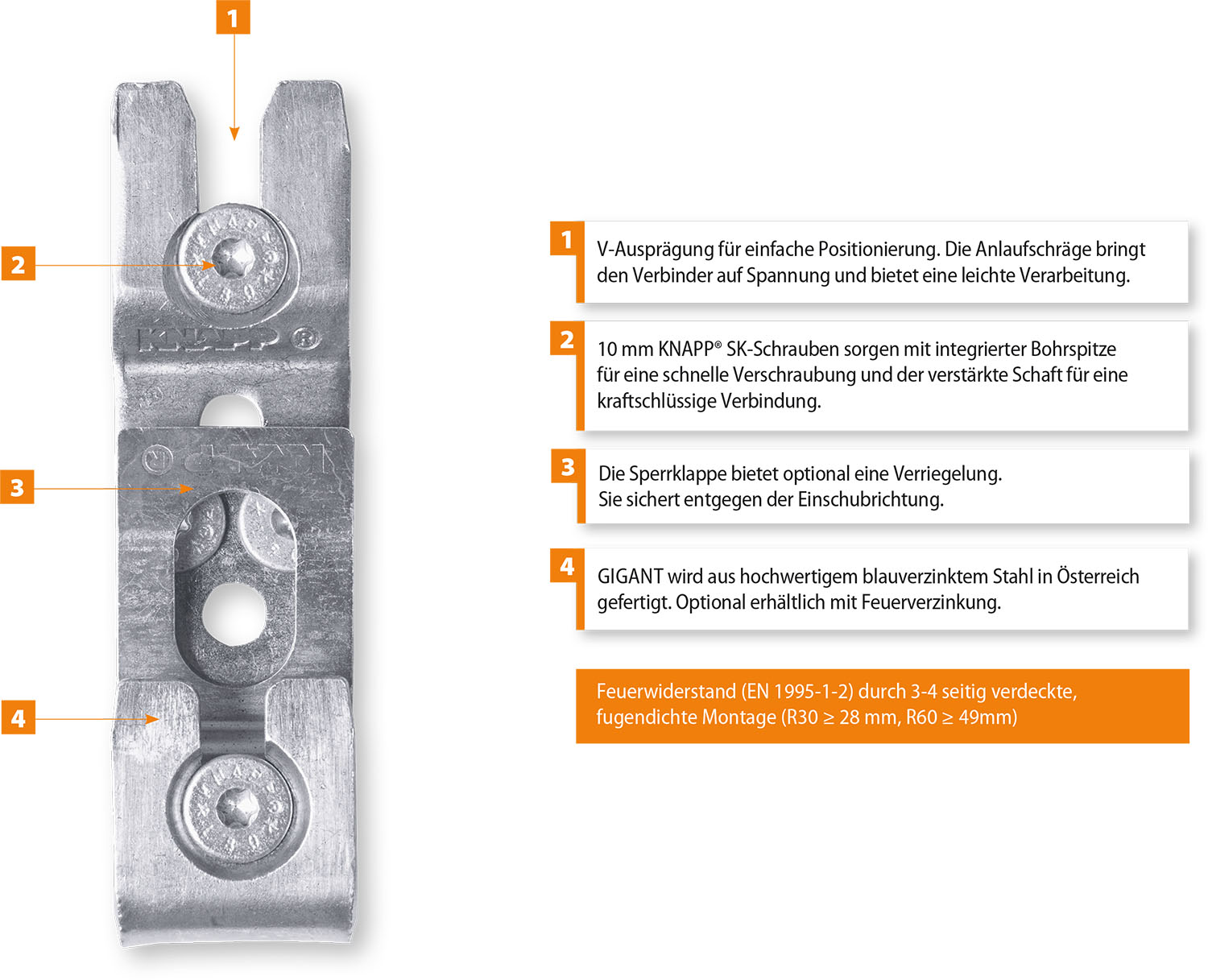

1
V-Ausprägung für einfache Positionierung. Die Anlaufschräge bringt den Verbinder auf Spannung und bietet eine leichte Verarbeitung.
2
10 mm KNAPP® SK-Schrauben sorgen mit integrierter Bohrspitze für eine schnelle Verschraubung und der verstärkte Schaft für eine kraftschlüssige Verbindung.
3
Die Sperrklappe bietet optional eine Verriegelung.
Sie sichert entgegen der Einschubrichtung.
Sie sichert entgegen der Einschubrichtung.
4
GIGANT wird aus hochwertigem blau verzinktem Stahl in Österreich gefertigt. Optional erhältlich mit Feuerverzinkung.
V-Ausprägung für einfache Positionierung. Die Anlaufschräge bringt den Verbinder auf Spannung und bietet eine leichte Verarbeitung.
10 mm KNAPP® SK-Schrauben sorgen mit integrierter Bohrspitze für eine schnelle Verschraubung und der verstärkte Schaft für eine kraftschlüssige Verbindung.
Die Sperrklappe bietet optional eine Verriegelung.
Sie sichert entgegen der Einschubrichtung.
Sie sichert entgegen der Einschubrichtung.
GIGANT wird aus hochwertigem blau verzinktem Stahl in Österreich gefertigt. Optional erhältlich mit Feuerverzinkung.
GIGANT | Der Verbinder für Haupt- und Nebenträger bis 39 kN*
Systemvorteile:
- Hoch belastbarer Stahlverbinder – in alle Richtungen
- Holzbreite ab 60 mm
- Kurzer Einhängeweg – findet vom Vordach-, Pergola-, Wintergartenbau
über Holzhausbau bis zum Ingenieurholzbau seine Anwendung - Fugendicht – selbstspannend durch permanenten Anpressdruck
- Feuerwiderstand (DIN 4102-2) durch 4-seitig verdeckte Montage (R30 ≥ 20 mm, R60 ≥ 40 mm)
- Optionale Sperrklappe – sichert entgegen die Einhängerichtung (z.B. Windsog)
- Ab- und Wiederaufbau mehrmals möglich
- NEU: ETA Erweiterung jetzt auch für Laubholz
Korrosionsbeständigkeit:
Sonderbeschichtungen auf Anfrage (z.B. in Meeresnähe).
In der interaktiven Belastungstabelle auf Excel-Basis sind die charakteristischen Werte und Bemessungswerte gemäß der ETA-10/0189 (Ausgabe 2019/10/11) zu finden und können nach Ihren Kriterien ausgewählt werden. Einfach und schnell kann eine eigene Vorbemessung errechnet werden. Flexibel können Schräganschlüsse mit gewünschten Schrauben gerechnet werden.
Download Belastungstabelle Charakteristische Werte und Belastungswerte
