Präzisions-Schiebeverbinder zum Anschrauben

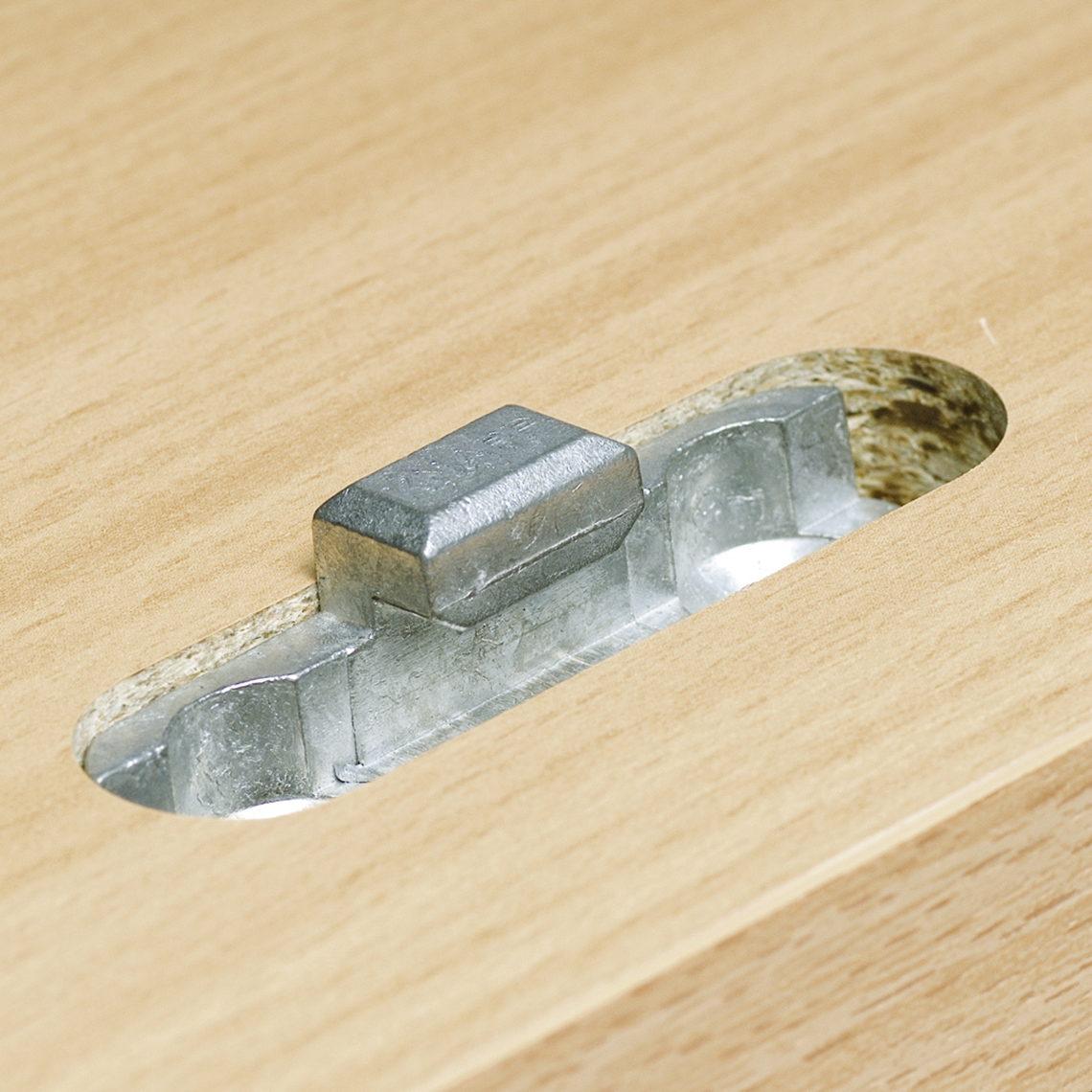

Der CHICO ist ein präziser Verbinder aus Alu Zinkdruckguß, der neben Holzwerkstoffen auch in Corian®, Marlan® und ähnlichen Materialien eingesetzt werden kann. Die Hälften des Verbinders werden in eine Nut (50 x 12 x 10) eingeschraubt und durch Verschieben in Längsrichtung gespannt. Ein integrierter Anschlag erlaubt Zusammenbau und Lösen der Verbindung in nur eine Richtung. Die Verbindung ist sofort belastbar. Seine geringen Dimensionen und gleichzeitig hohe Stabilität machen ihn ideal, wo hohe Produktsicherheit gefordert ist, die Arbeiten aber für Transport oder wiederholte Montage (Messebau) gut montier- und zerlegbar sein müssen.

Verarbeitung – VERSCHRAUBEN:

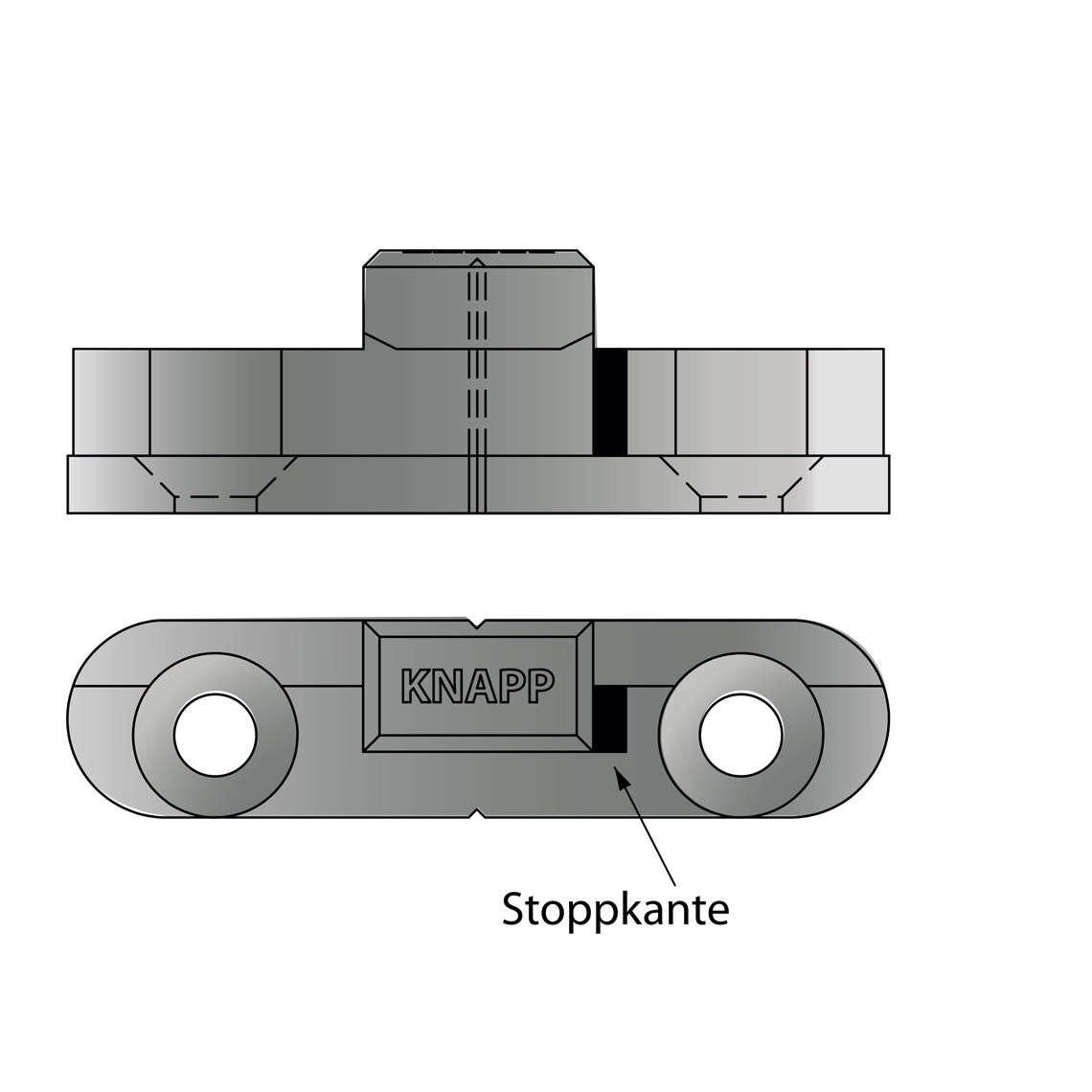

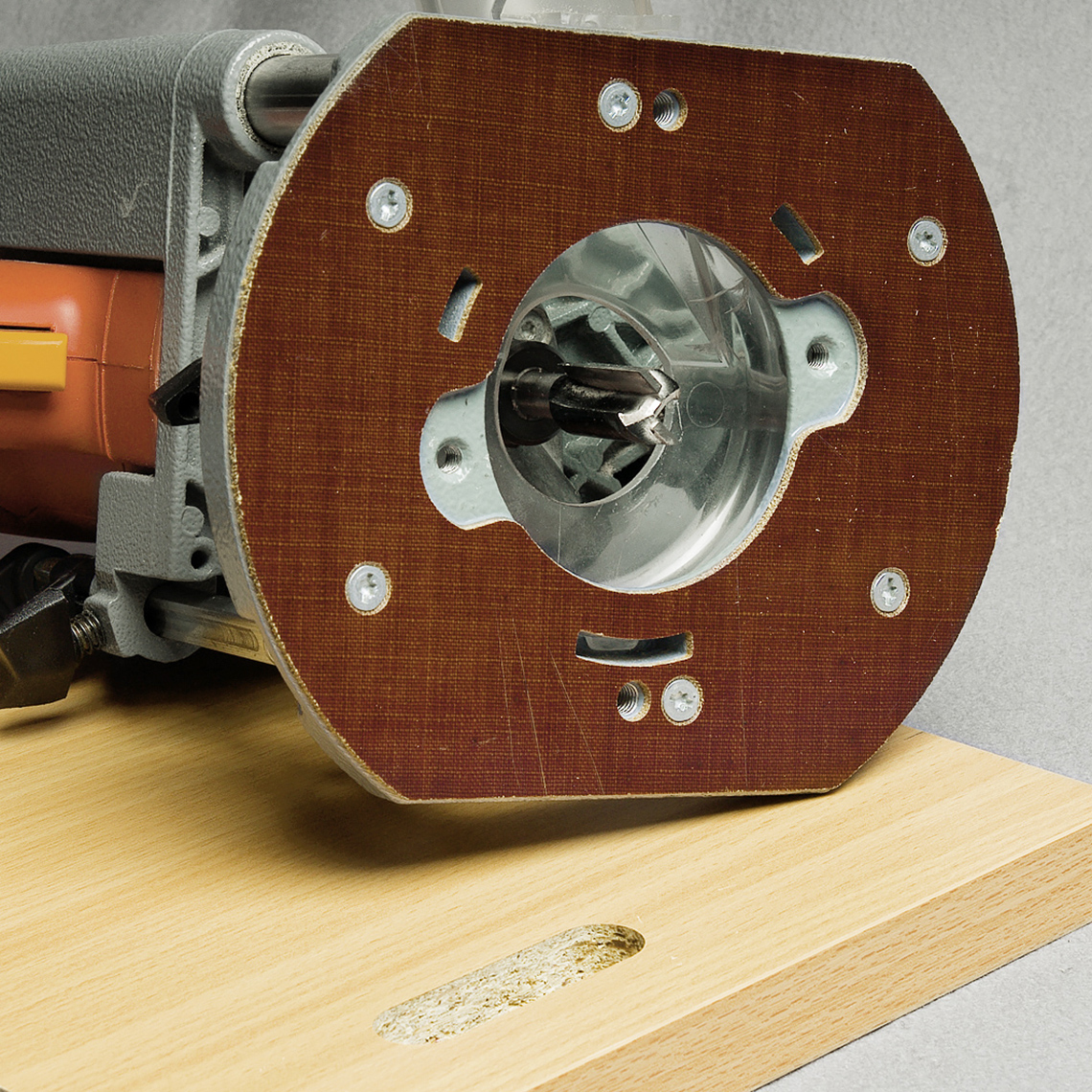

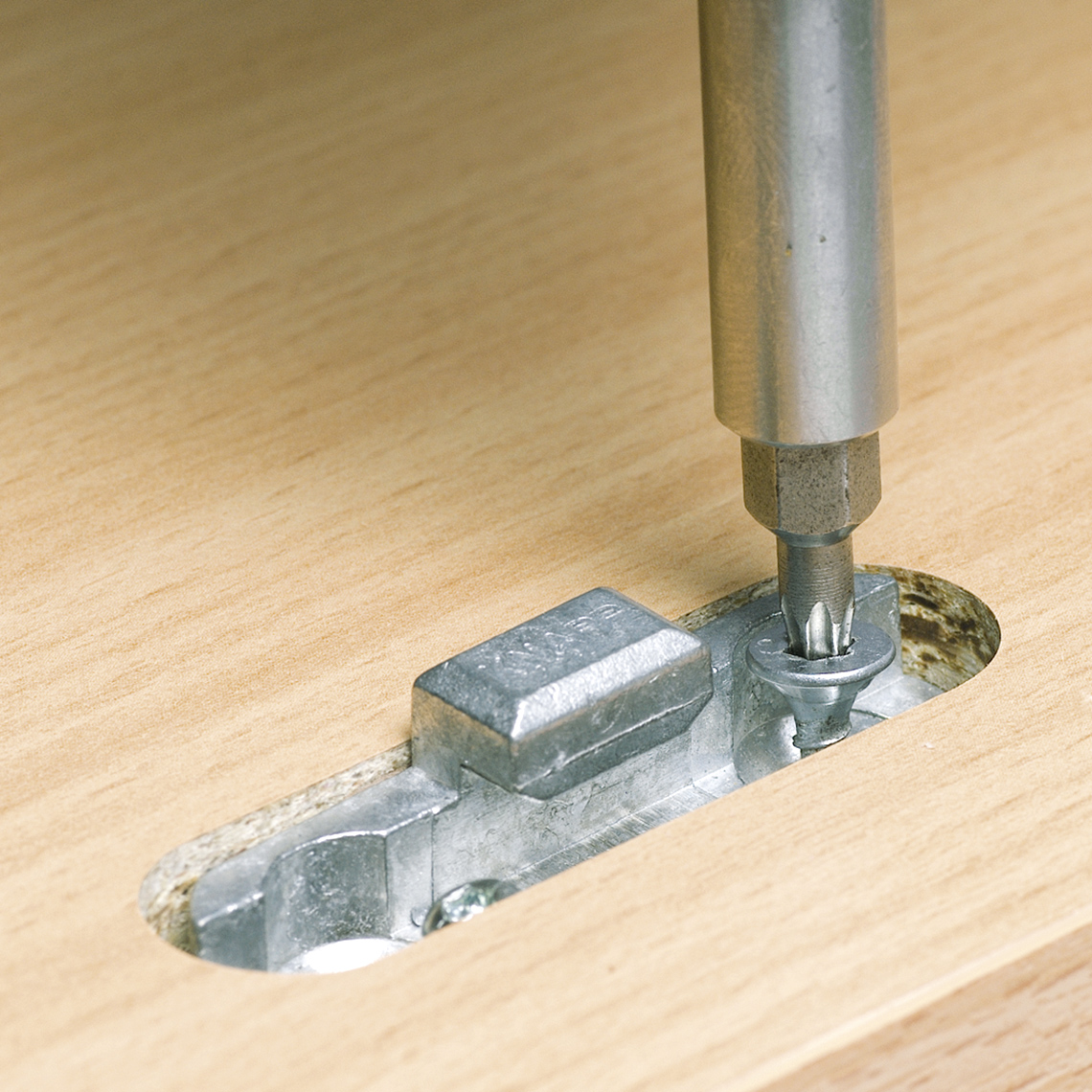

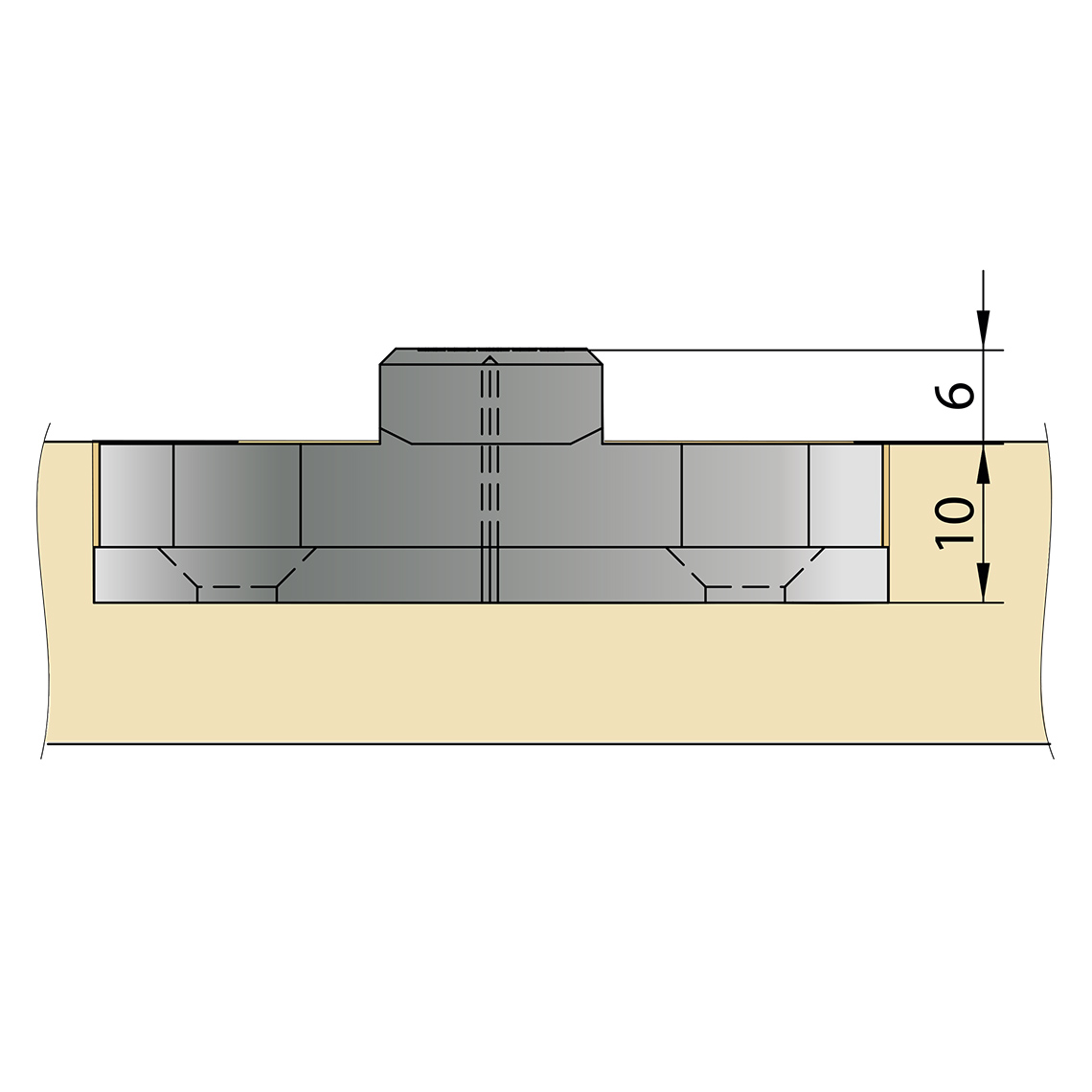

Mit einer Oberfräse oder mittels CNC Bearbeitungszentrum eine 12mm breite, 10mm tiefe und 50mm lange Nuten herstellen. Die Verbinderhälften gegengleich mit je 2 Stück SK-Schrauben einschrauben (SK-Schrauben Ø 4,5 mm) Längere SK-Schrauben können Sie nach Bedarf selber wählen. Die Vorbohrung kann im 32mm Raster angebracht werden. Dabei beachten, dass der Verbinder nur in eine Richtung verschoben werden kann, das heißt, alle Verbinder müssen in eine Richtung montiert werden. Zum Zusammenbau die Teile leicht versetzt zusammenfügen und durch Verschieben in Längsrichtung spannen. Für dauerhafte endfeste Verleimungen die Fuge vor dem Zusammenbau mit einigen Tropfen KNAPP® PU+ Kleber leimen.

Tipp: Vorbereitende Arbeiten entnehmen Sie bitte den allgemeinen Verarbeitungshinweisen.

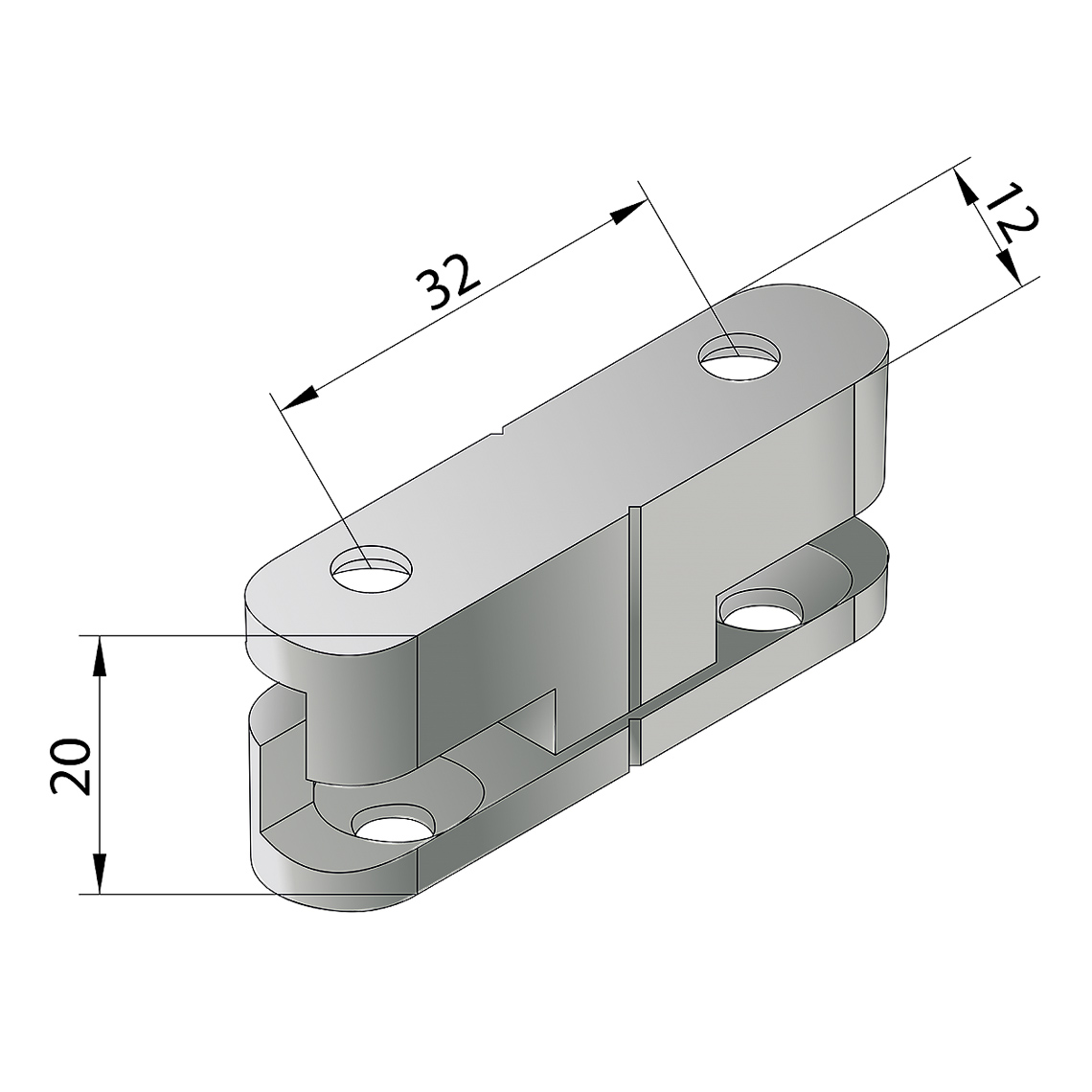

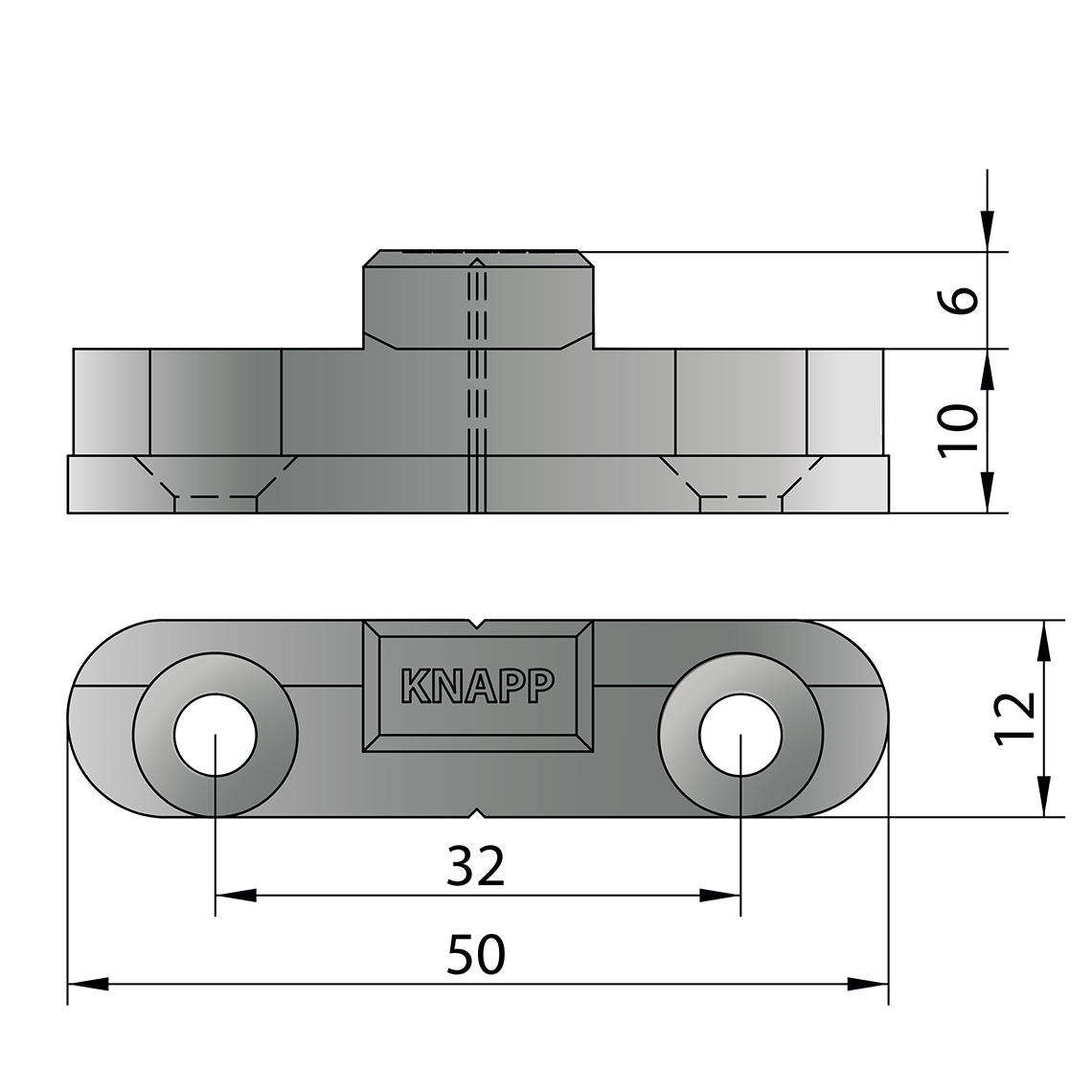

• EN Abmessungen | Verarbeitungsoptionen
• Produktdetails
• Montageanleitung

Befestigung

Durch Verschrauben mit SK-Schrauben Ø 4,5 mm

Vorteile

Selbstspannender, wiederzerlegbarer Verbinder mit integriertem Anschlag

Verarbeitung

Mit Tischfräse, Oberfräse, CNC-Maschine oder stumpf aufschrauben

Materialwahl

Alle Holz- und Kunststoffmaterialien

Anwendung

Für Vertäfelungen und Verkleidungen zum Einhängen

EN Abmessungen | Verarbeitungsoptionen

Produktdetails

Befestigung

Durch Verschrauben mit SK-Schrauben Ø 4,5 mm

Vorteile

Selbstspannender, wiederzerlegbarer Verbinder mit integriertem Anschlag

Verarbeitung

Mit Tischfräse, Oberfräse, CNC-Maschine oder stumpf aufschrauben

Materialwahl

Alle Holz- und Kunststoffmaterialien

Anwendung

Für Vertäfelungen und Verkleidungen zum Einhängen
