UNO 30 Garnitur, Einhängeverbinder aus Edelstahl
UNO 30 Garnitur, Einhängeverbinder aus Edelstahl
Artikel-Nr.: K117/250
1 Garnitur bestehend aus:
1 St. UNO 30 Verbinder aus Edelstahl,
3 St. KNAPP® PH-Schrauben 3x13 mm Edelstahl A2
1 St. KNAPP® SK-Edelstahlschraube RICON® 5x50 mm
1 St. Beilagscheibe Edelstahl A2
1 St. UNO 30 Verbinder aus Edelstahl,
3 St. KNAPP® PH-Schrauben 3x13 mm Edelstahl A2
1 St. KNAPP® SK-Edelstahlschraube RICON® 5x50 mm
1 St. Beilagscheibe Edelstahl A2
Preis: für registrierte Kunden.
Menge: 250 Garn.
Der UNO 30 Verbinder aus Edelstahl besteht aus einem runden Verbinderteil mit V-Ausprägung und als Gegenstück aus einer SK-Halteschraube inklusive Unterlegscheibe. In den Einhängeverbinder kann die Haltschraube passgenau und schnell eingehängt werden. Die beiden Bauteile sind somit kraftschlüssig miteinander verbunden. Eine Edelstahlsperre sorgt dafür, dass die Verbinderteile gegen Aushängen gesichert sind. Durch seine runde Form lässt sich der UNO 30 durch einfache 30 mm Topfbohrung oder mit durchgehender Nutfräsung 30 mm in das Bauteil einarbeiten. Die Halteschraube kann durch die mitgelieferte Unterlegscheibe auf die genaue Höhe justiert werden Damit wird eine schnelle Montage gewährleistet. Der UNO 30 ist für verschiedene Halteschrauben von 5-6 mm Länge konstruiert und daher für viele Anwendungsmöglichkeiten geeignet.
- Einfach – nur einzuhängen
- Unsichtbar – nicht sichtbare Verbinderelemente
- Selbstspannend – keine Werkzeuge
- Zeitsparend – sofort belastbar
- Schnell – auch mit Standardschrauben zu verarbeiten
- Sicher – verriegelbar durch die Edelstahlsperre
- Flexibel – geringe Einbohrtiefe nur 7 mm
- Variabel – Einhängeweg 15 mm
- Belastbar – Scherkräfte (Fo) bis ca. 150 kg/1,5 kN
Der UNO 30 mit Edelstahlsperre findet seine Einsatzbereiche bei der Befestigung von Wandpaneelen, Fußbodenleisten und Handläufen. Er gilt als universeller Einhängeverbinder. Er kann mit der Edelstahlsperre Toleranzen in der Oberfläche zwischen Untergrund und Paneelen sowie Fußleisten aufnehmen. Ideen beim Einsatz und der Verarbeiter sind kaum Grenzen gesetzt.
Tipp
Der UNO 30 wird als klassische Holzverbindung angewendet. Die Verarbeitung kann darüber hinaus mit handelsüblichen Dübeln erfolgen, somit wird die Montage auf Mauerwerk, Beton, Rigips und anderen Materialien möglich. Beim Einsatz in Mauerwerk, Beton und Rigips sollte die Unterlegscheibe einen Durchmesser bis zu 25 mm haben.
Sonne pur und von Sichtschutz keine Spur: Zum Schutz vor starkem Sonnenlicht und neugierigen Blicken hat Familie Ramesberger eine Pergola auf ihrer Terrasse montiert. Mit dem witterungsbeständigen Knapp Verbinder UNO 30 aus Edelstahl schraubten die beiden Bauherren selbst fünf Felder mit je 23 Brettern aus Lärchenholz an verzinkten Stahlpfosten und -trägern fest. Binnen zwei Tagen war alles stumpf und schnell verschraubt – und die Hölzer waren witterungssicher und stabil montiert – Halbschatten und Sichtschutz garantiert.
Download PDF „Pergola mit UNO 30 schnell montiert“
| Material | Edelstahl |
| Beschichtung | Keine |
| Verbindertyp | Einhängeverbinder |
| Befestigung | Durch Verschrauben mit PH-Schrauben Ø = 3 mm, nur 7 mm Einbautiefe |
| Vorteile | Verdeckter, selbstspannender, verriegelbarer Verbinder für 30 mm Bohrungen |

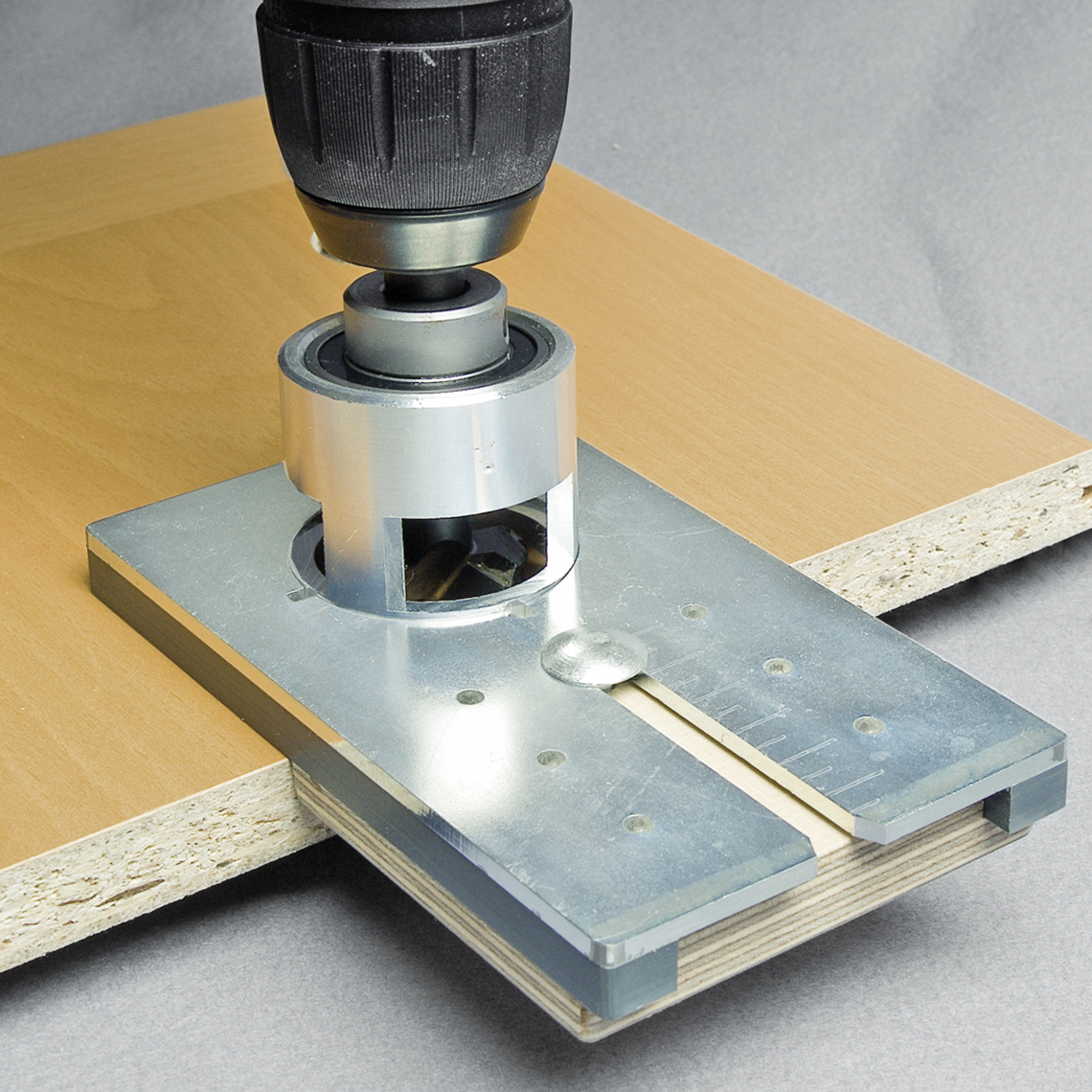

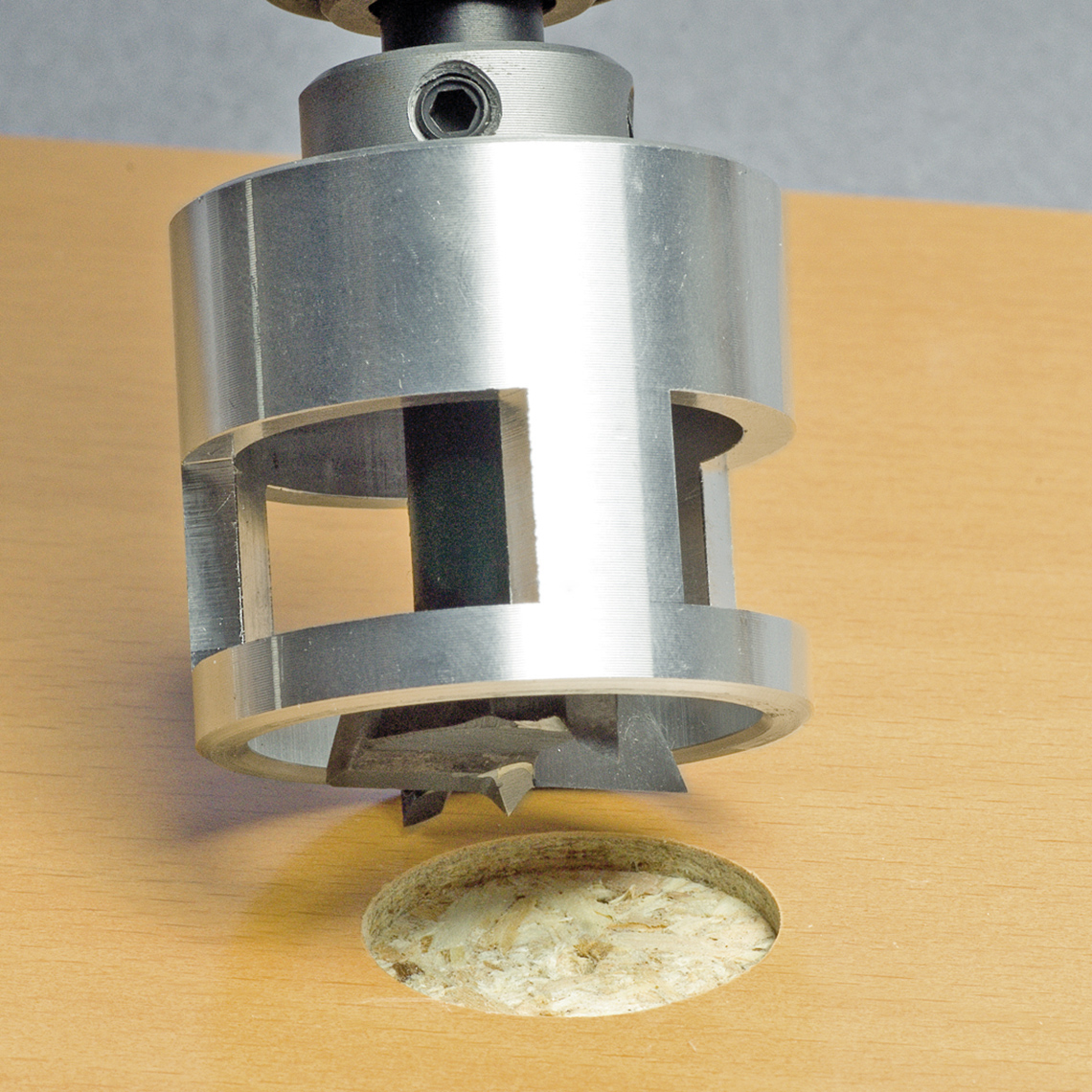

| Verarbeitung | Mit HM-Bohrer Ø = 30 mm (verstellbarer Tiefenanschlag) und Bohrschablone, Gegenposition mit Körner markieren, bohren und verschrauben |
| Materialwahl | Alle Holz- und Kunststoffmaterialien |
| Anwendung | Für Fassaden, Vertäfelungen und Verkleidungen, für Wandaufdoppelungen und für Handläufe zum Einhängen (mit oder ohne Sperre einsetzbar) |
Pergola mit UNO 30 schnell montiert
Es dauerte zwei Tage, dann hatte Familie Ramesberger eine Pergola montiert. UNO 30 spielte als Verbinder für das gewünschte Licht- und Schattenspiel eine tragende Rolle mit.

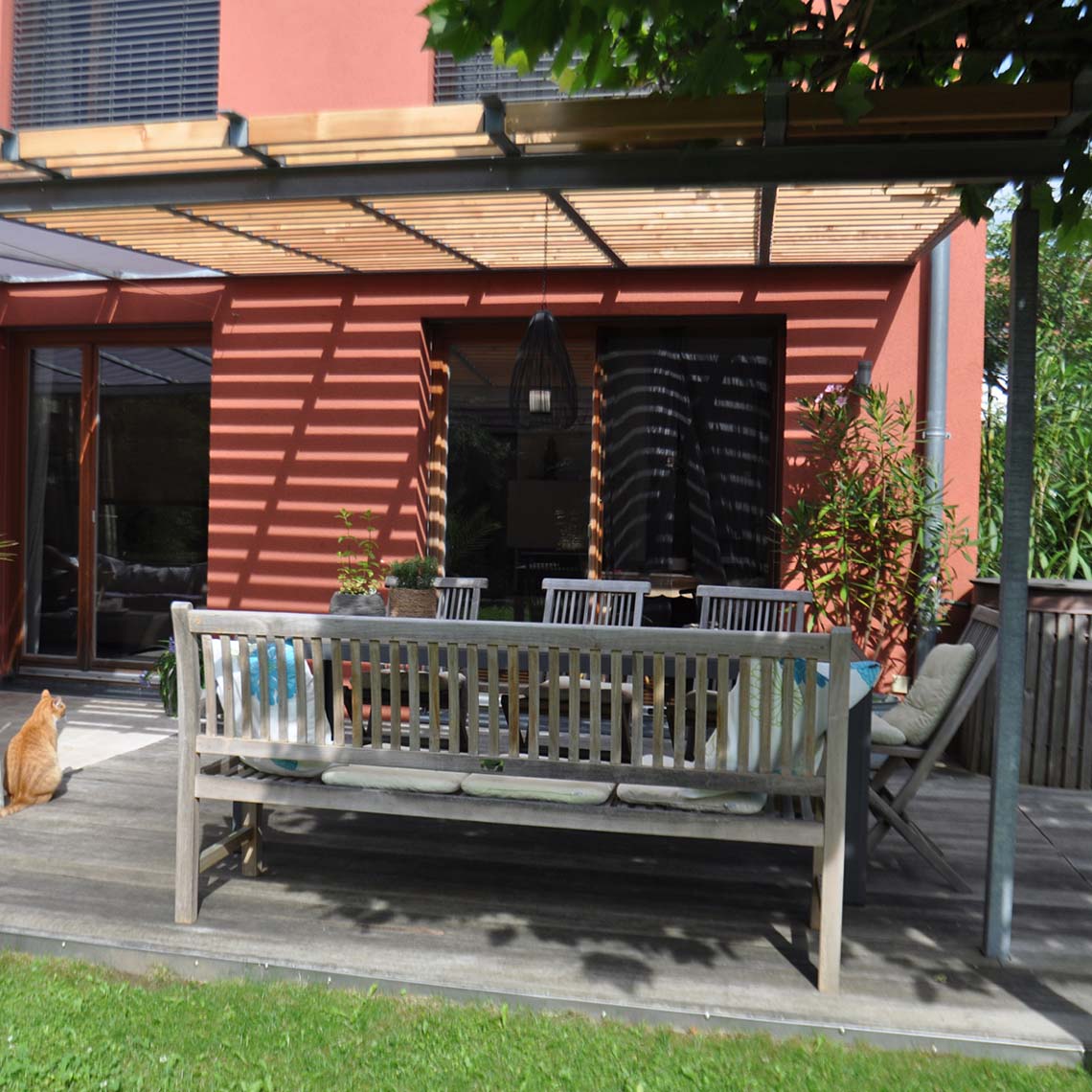

Sonne pur und von Sichtschutz keine Spur: Ihre Südwestterrasse wurde für Familie Ramesberger in jedem Winter zum Problem. Sobald die Sonne am Nachmittag schräg stand, fielen die Lichtstrahlen ungehindert in das Wohnzimmer ein und heizten den Raum zu stark auf. Auch für die Vögel wurde das Fensterglas im Sonnenlicht unsichtbar, sodass sie regelmäßig an die Scheibe prallten. Und nicht zuletzt wünschte sich die Familie etwas Sichtschutz gegenüber dem Nachbarhaus. Eine geschlossene und damit das Licht komplett aussperrende Beschattung wollte sie hingegen nicht.

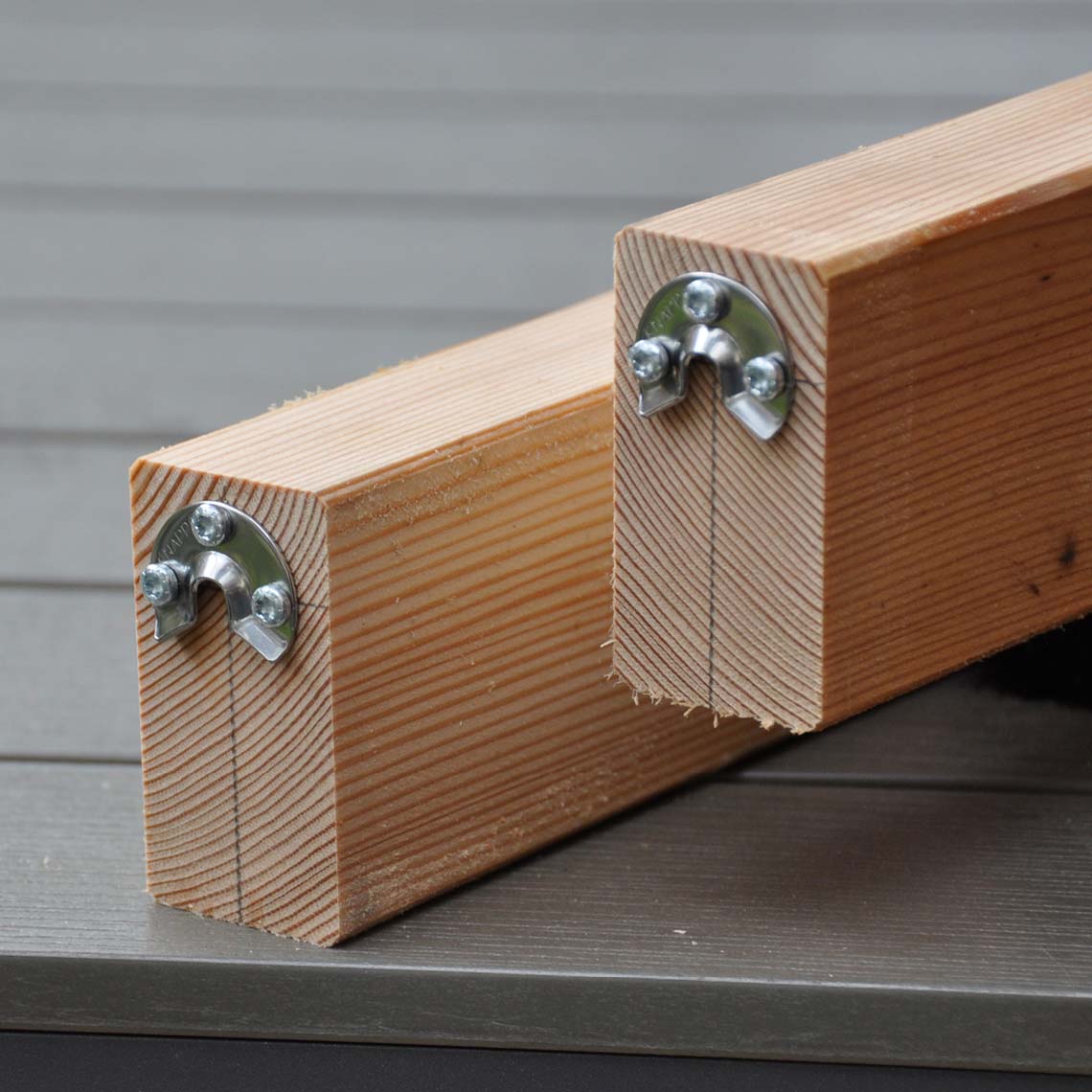

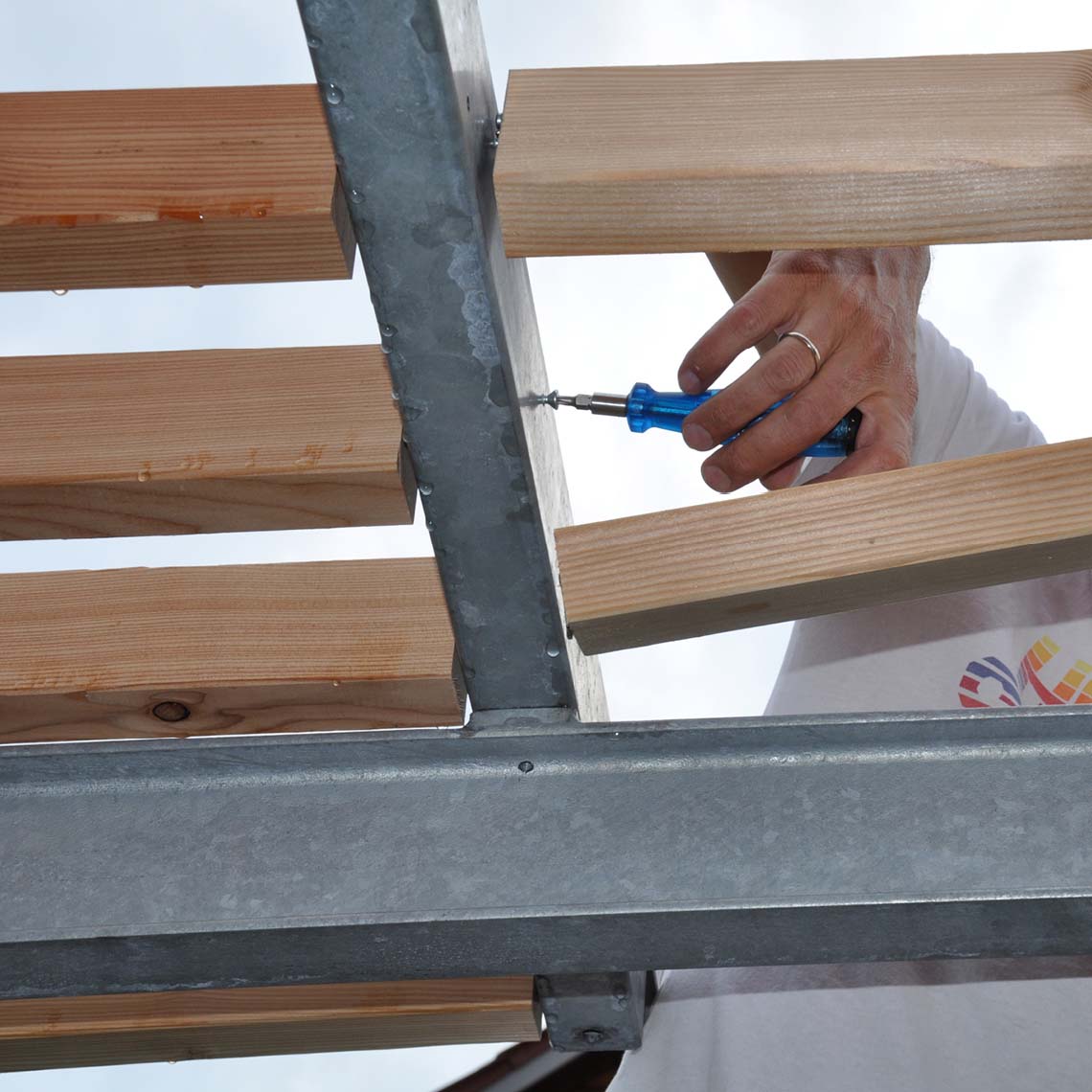

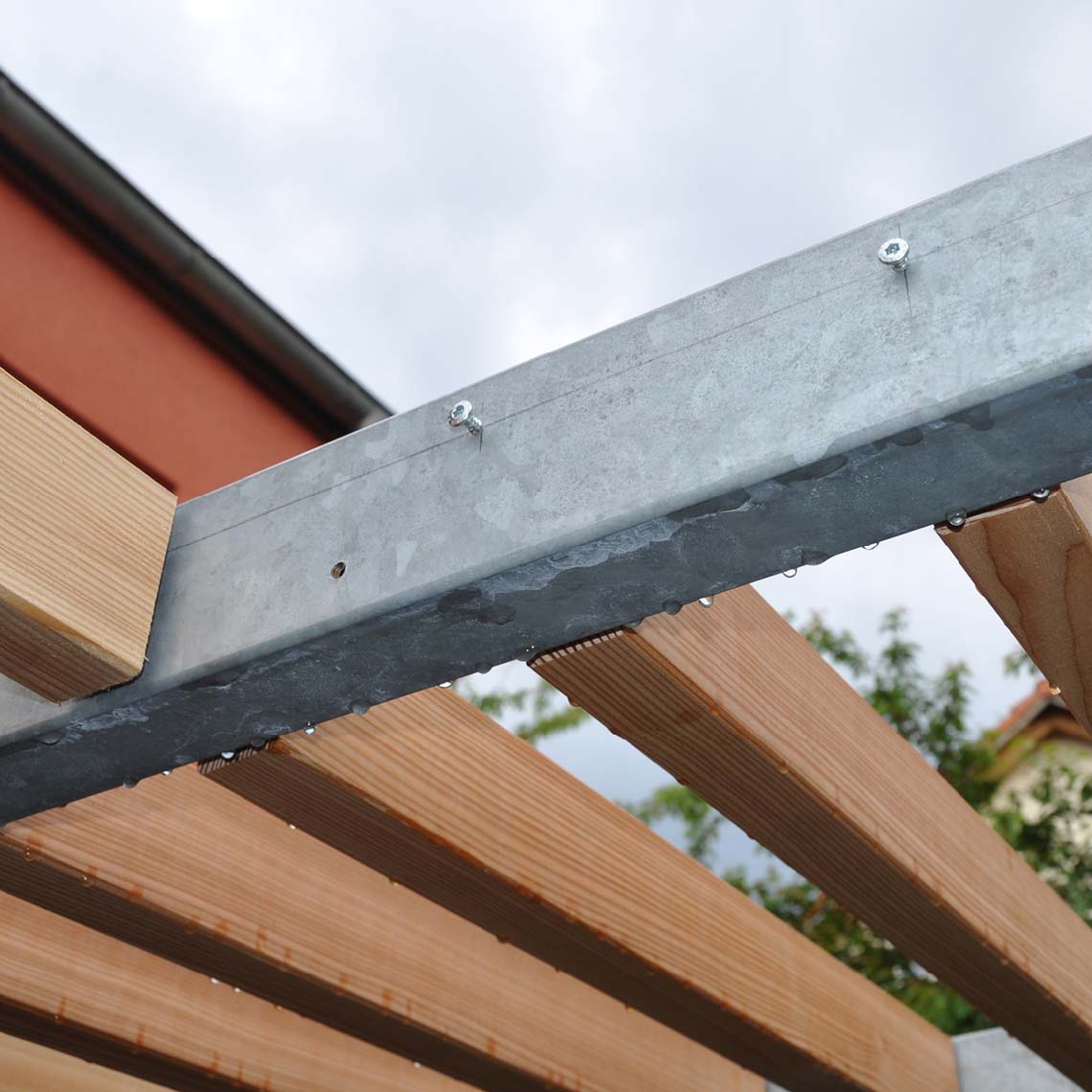

Als optimale Lösung bot sich daher eine Pergola an, die verzinkte Stahlpfosten und -träger sowie Kanthölzern aus Lärche mit einer beweglichen Stoffbespannung kombiniert. Um die kernfrei geschnittenen Kanthölzer aus dem nahen Baumarkt ohne zusätzliche Leisten direkt an der Stahlkonstruktion zu befestigen, wählten die Bauherren UNO 30 von Knapp als Verbinder aus. „So haben wir uns 4 cm Aufbauhöhe gespart und den gewünschten Beschattungseffekt mit maximaler Lichtausbeute kombiniert“, gibt Andrea Ramesberger bekannt. Den einfach und schnell zu verarbeitenden Verbinder aus witterungsbeständigem Edelstahl schraubten die Bauherren bewusst stumpf an. Es brauchte lediglich zwei Tagen, dann hatten die beiden fünf Felder mit je 23 Brettern – mit 690 kleinen/kurze PH-verzinkten Stahlschrauben und 230 Stahlschrauben fix und fertig montiert.

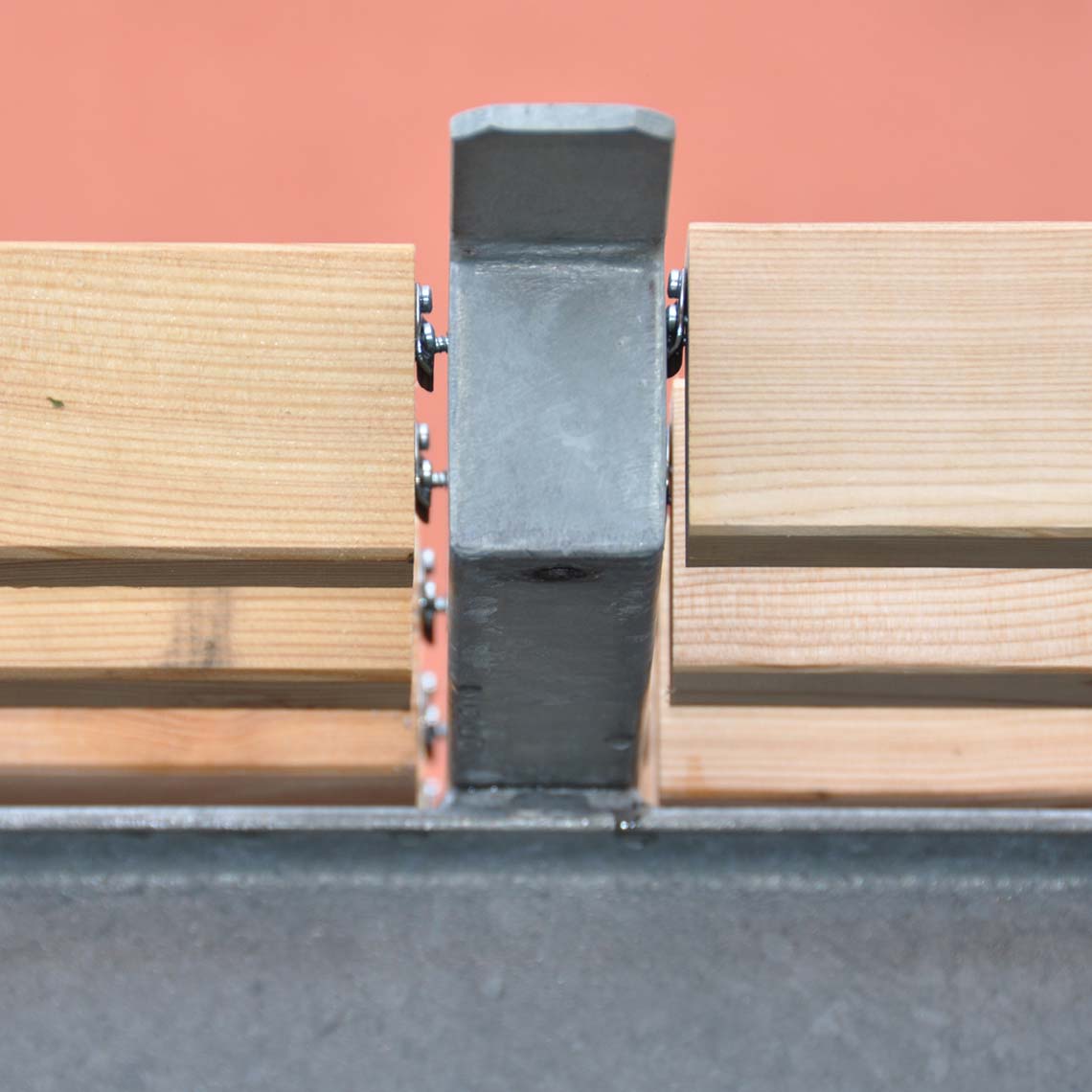

„UNO 30 kann auch eingefräst werden“, räumt Ramesberger ein: „Doch so haben wir nicht nur einen Arbeitsschritt gespart, sondern durch die bei der stumpfen Verschraubung entstandene ästhetische Schattenfuge auch eine optimale Belüftung der Kanthölzer sichergestellt.“ Der stark belastbare UNO 30 Verbinder machte es möglich, die hohen Traglasten mit nur wenigen Verbindungspunkten abzuleiten. Die Anzugskraft ließ sich durch einfaches Ein- und Ausdrehen der Schraube selbst regulieren und so auch etwaige Toleranzen zügig ausgleichen.
Als Ergebnis freut sich Familie Ramesberger nun über eine Pergola mit Licht- und Schattenspiel, Halbschatten statt direktem Sonnenlicht – alles angenehm kühl und so luftig, dass die Familie nachts auch noch den Sternenhimmel sieht.
