MODULAR️ Doppel-Clip-Verbinder sind speziell für RTA-Möbel und Kistenware konzipiert. Sie sind aus Federstahl gefertigt und in zwei Breiten für 5/8″ und 3/4″ + Material erhältlich. In Kombination mit 2 Schulterschrauben sind sie verdrehsicher und können in allen Holzmaterialien einschließlich Metall befestigt werden. Von nicht-verriegelnden, halb-verriegelnden und verriegelnden Clips finden Sie sicher die richtige Kombination.

Das MODULAR System wurde entwickelt, um Paneele schnell und einfach sicher miteinander zu verbinden, ohne dass der Verbinder sichtbar ist. Die MODULAR Doppelklammerverbindung erfüllt dieses Ziel durch die Verwendung von 2 Federstahlklammern mit abfallender Rampe und 2 großen Schulterschrauben mit Kragen an den beiden zu verbindenden Elementen. Der Federstahl macht die Verbindung stark und dennoch flexibel, während der Kragen an der Schulterschraube einen enormen Widerstand gegen das Ausreißen durch Verdrehen bietet. Die Montage erfolgt durch einfaches Aufschieben der Schulterschraubenköpfe auf die Rampen der Klammern. Wenn sich die Clips in ihren Taschen befinden und das System montiert ist, verschwinden alle Befestigungselemente.

MODULAR gibt es als Einzelclips, Doppelclips und Anti-Rotationsclips. Der MODULAR Doppel-Clip-Verbinder ist insofern einzigartig, als er zwei Kontaktpunkte in einem einzigen Verbinder herstellt und so die Installationszeit verkürzt. Mit zwei Federstahlrampen ist dieser Verbinder nicht nur verdrehsicher, sondern auch in verschiedenen Clip-Kombinationen erhältlich, z. B. mit einer nicht verriegelnden (4039) und einer verriegelnden (4038).

Wir haben 3 Arten von Clips zur Verfügung: nicht-verriegelnde (leicht zu demontieren), halb-verriegelnde (schwer zu demontieren) und verriegelnde (nicht demontierbar). MODULAR gibt es in zwei Breiten, die sowohl mit 5/8″ als auch mit 3/4″ + Material funktionieren.

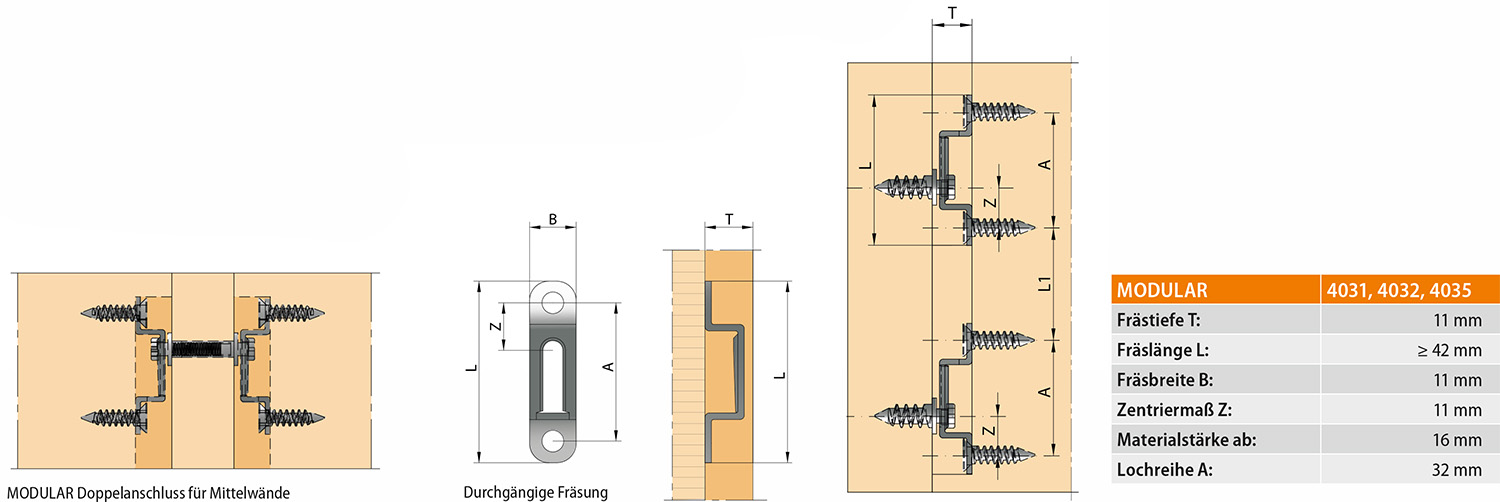

Anwendung Korpusverbinder für Seiten, Böden und Fächer für Mittelböden/ Mittelwände (Doppelanschluss).
Vorteile Verdeckter, selbstspannender Schiebeverbinder im 32 mm Raster verschraubbar, wieder lösbar, mit der Durchführung (Art.-Nr. 4031) auch ins lichte Maß einschiebbar, kann auch auf Metallprofile aufgeschraubt werden.
Materialwahl Alle Holz-, Kunststoff- und Spanplattenmaterialien ab 16 mm.

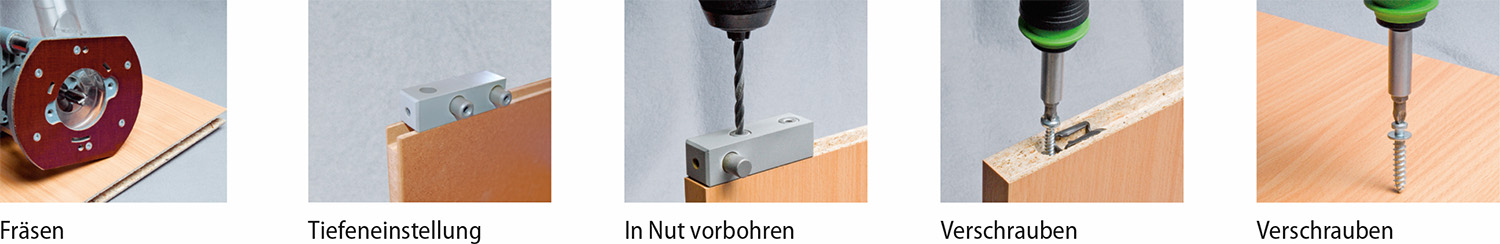

Verarbeitung Mit Tischfräse, CNC-Fräse, Langlochbohrmaschine, Handoberfräse.
Befestigung Mit PH- oder SK-Schrauben bis Ø 4,5 mm (Länge nach Bedarf) und jeweilige Schulterkopfschrauben.
Zubehör Bohr- und Tiefenlehre | Art.-Nr. Z4032C

Schnelle Montage

  • Effizient und sehr gut geeignet für den Einsatz in der Fließbandfertigung.
  • Die Komponenten werden einfach in Sekundenschnelle zusammengesteckt
  • Reduziert die Kosten für Arbeit und Ausrüstung
  • Effizient: Hoher Vorfertigungsgrad.
  • Die Komponenten können transportiert und vor Ort einfach zusammengebaut werden.

Nicht sichtbare Verbindung

  • Attraktiv für den Architekten und den Kunden
  • Verdeckt

Selbstspannend

  • Die Clips können demontiert und wieder zusammengesetzt werden

Vielseitig

  • Für Werkstoffe ab 16 mm Dicke und aufwärts.
  • Für alle Massiv- und Holzwerkstoffe, Kunststoff sowie Stahl und Aluminium.
  • 4 Arten von Klammern: Durchsteckklemmen, nicht-verriegelnde, halb-verriegelnde und verriegelnde.

Langlebig und stark

  • Robuste Konstruktion aus Federstahl
  • Längere PH-Schrauben (ca. 5 x 60), können die Festigkeit des Verbinders deutlich erhöhen.
  • Perfekt für die industrielle Fertigung mit CNC
  • Das Anschweißen der MODULAR Clips an Stahl (d.h. ca. 16 ga.) kann durch Drahtschweißen erfolgen.
  • Taschen zur Aufnahme von Verbindern werden normalerweise in die Kante einer Platte gefräst, können aber auch in die Fläche gefräst werden, wenn das Design dies erfordert.
  • Um zu verhindern, dass sich ineinandergreifende Teile drehen (ohne Verdrehsicherung), befestigen Sie die Schulterschraube in der Tasche und den Clip auf der Oberfläche.
  • Verwenden Sie für handgeführte Oberfräsen unsere MODULAR Bohr- und Tiefenlehre, um jedes Mal eine perfekte Installation zu erzielen.
  • Verwendbar für alle Holz- und Plattenwerkstoffe.

Korpusverbinder für Seiten, Böden und Fächer für Mittelböden/ Mittelwände (Doppelanschluss).
