Biomasseheizkraftwerk Großarl: Schnelle Dachmontage mit dem Schwerlastverbinder MEGANT®
Wenn jede Minute auf der Baustelle zählt
Bei anspruchsvollen Holzbauprojekten sind effiziente Montageprozesse ein entscheidender Erfolgsfaktor. Ein Beispiel dafür ist der Neubau einer Hackgutlagerhalle im Biomasseheizkraftwerk Großarl im Salzburger Land. Hier kam der Schwerlastverbinder MEGANT® von Knapp zum Einsatz – und überzeugte durch schnelle Montage, hohe Präzision und minimale Hubwege.
Für die neue, rund 12 Meter hohe Lagerhalle mussten insgesamt 140 m³ Brettschichtholzbinder montiert werden. Die bis zu 1,20 Meter hohen Dachträger wurden innerhalb von nur drei Tagen eingehoben und befestigt.
Während bei herkömmlichen Lösungen oft individuell gefertigte Stahlteile oder Schlitzblechverbindungen erforderlich sind, ermöglicht der MEGANT® eine standardisierte und deutlich effizientere Ausführung.

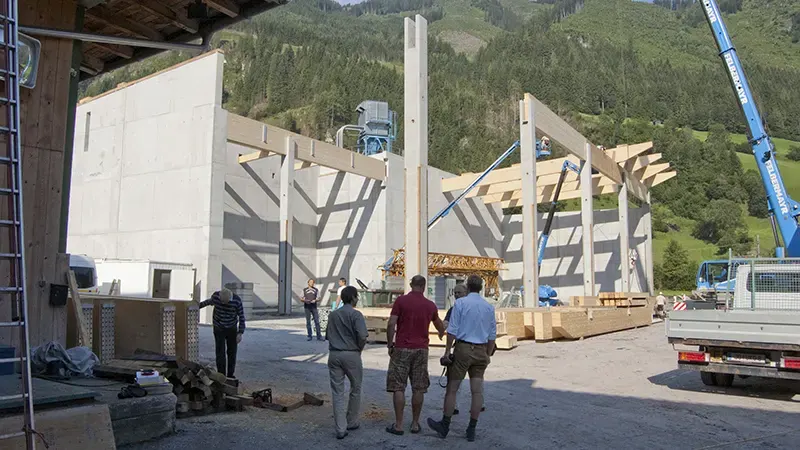

Montage von Brettschichtholzbindern mit dem Schwerlastverbinder MEGANT® beim Biomasseheizkraftwerk Großarl.

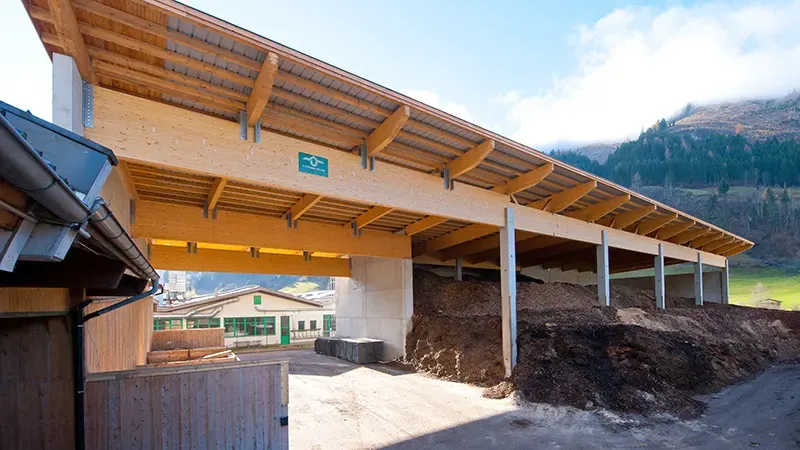

Fertiggestellte Hackgutlagerhalle des Biomasseheizkraftwerks Großarl mit Dachkonstruktion aus Brettschichtholz und MEGANT® Schwerlastverbindern.
Vormontieren, einhängen, verschrauben
Das Montageprinzip des Schwerlastverbinders ist einfach und durchdacht: Die Grundplatten und Spannbacken werden bereits vor dem Einheben an den Holzbauteilen befestigt. Anschließend werden die Binder per Kran positioniert, in die Spannbacken eingehängt und verschraubt.
Der besondere Vorteil: Der Einhängevorgang dauert nur wenige Minuten und kann sowohl von oben als auch von unten erfolgen. Dadurch wird die Montage erheblich erleichtert.

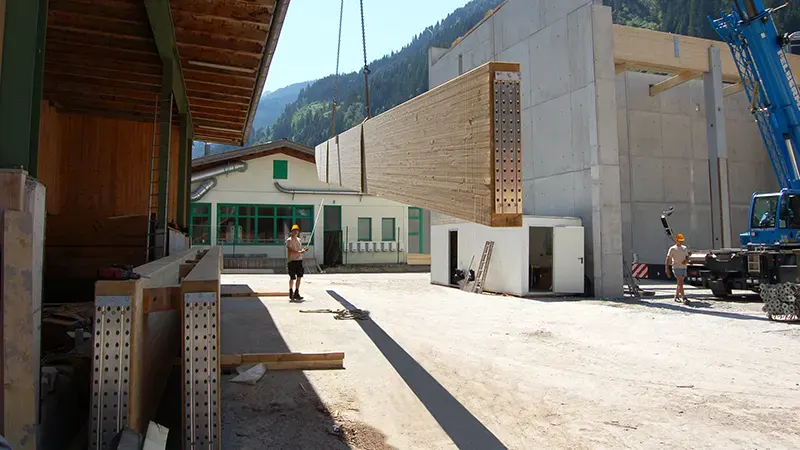

Vormontage der MEGANT®-Verbinder an den Brettschichtholzbindern.

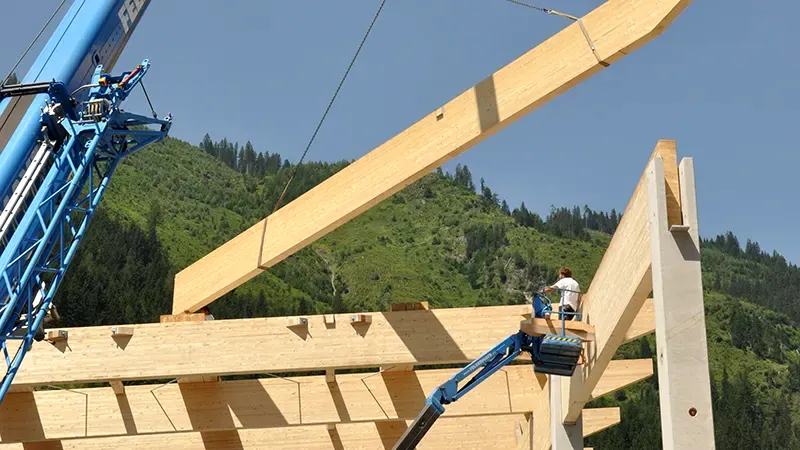

Einheben und Verbinden der Dachträger mit dem MEGANT® Schwerlastverbinder.
Nur 20 mm Einhängeweg – kein Verkanten
Ein wesentliches Merkmal des MEGANT® ist sein extrem kurzer Einhängeweg von lediglich 20 Millimetern.
Bei vielen herkömmlichen Verbindungssystemen müssen schwere Träger zunächst deutlich höher angehoben und anschließend exakt vertikal eingefädelt werden. Das erhöht nicht nur den Zeitaufwand, sondern birgt auch das Risiko von Verkantungen.
Mit dem MEGANT® genügt ein minimaler Hubweg, um die Bauteile sicher zu verbinden. Das reduziert die Montagezeit, erleichtert die Arbeit mit dem Kran und erhöht die Ausführungssicherheit auf der Baustelle.

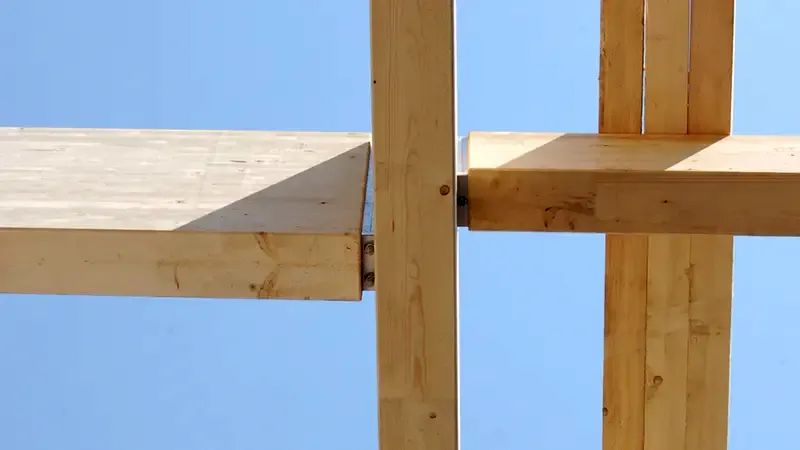

Verdeckter Einbau des MEGANT® Schwerlastverbinders.

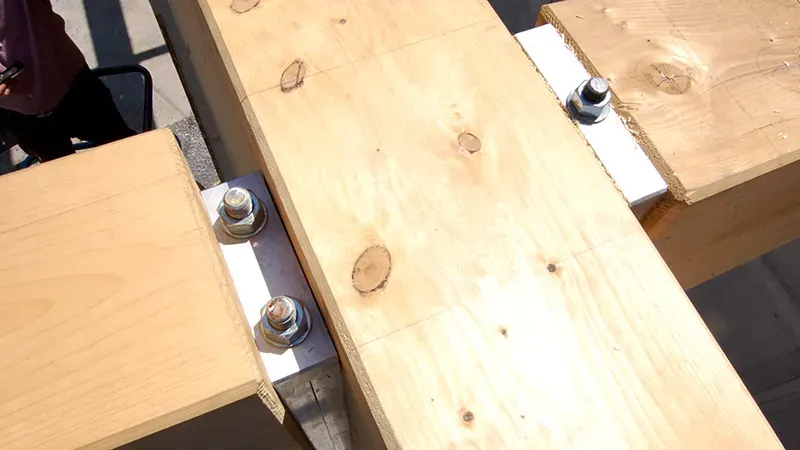

Nach der Montage sind die Verbindungselemente sicher verschraubt.

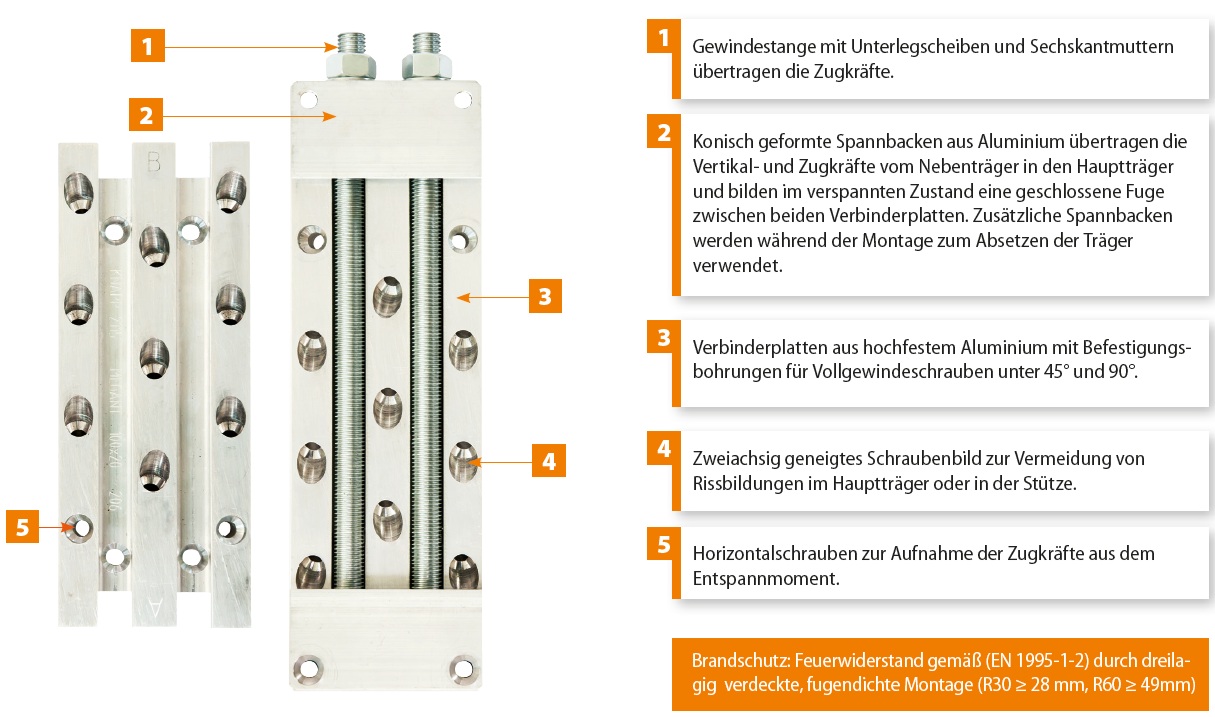

Entwickelt für den modernen Ingenieurholzbau
Der Schwerlastverbinder MEGANT® wurde speziell für hochbelastbare Haupt- und Nebenträgerverbindungen im Ingenieurholzbau entwickelt. Je nach Ausführung sind Standardverbinder für Lasten bis zu 500 kN ausgelegt. Darüber hinaus sind projektspezifische Sonderlösungen möglich.
Weitere Vorteile auf einen Blick:
- Verdeckter Einbau ohne sichtbare Verbindungsteile
- Anschlüsse an Holz, Stahl und Beton möglich
- Nachspannbare Verbindung
- Vormontage im Werk für kurze Baustellenzeiten
- Zerlegbar und wiederverwendbar
- Montage aus allen Richtungen möglich
- Kein Verkanten durch konische Spannbacken
- Mindestholzbreite ab 104 mm
Erfolgreicher Einsatz in Großarl
Beim Projekt in Großarl wurden insgesamt acht MEGANT®-Verbinder eingesetzt – vier in einer Länge von 1.060 mm sowie vier in einer Länge von 480 mm. Für die Montage waren lediglich handelsübliche Werkzeuge, zwei Hebebühnen, ein 60-Tonnen-Kran sowie ein kleines Montageteam erforderlich.
Das Ergebnis: Eine wirtschaftliche, präzise und zeitsparende Verbindungslösung für eine anspruchsvolle Tragwerkskonstruktion.
Knapp Geschäftsführer Friedrich Knapp und Statiker Torsten Langejürgen beim Projekt in Großarl.
Erfolgreiche Projektübergabe beim Biomasseheizkraftwerk Großarl.
Projektdaten:
- Projekt: Neubau einer Hackgutlagerhalle beim Biomasseheizkraftwerk Großarl
- Architekt: Rohrmoser Plan, A-5600 St.Johann im Pongau
- Holzbauer: Unterkofler Plan & Bau GmbH
- Bauherr: HHG Großarl
- Verbindungsmittel: MEGANT® S
- Baujahr: 2012
- Anschrift: A-5611 Großarl / Salzburg
