Systèmes d’assemblage pour constructions bois modernes

Le système RICON®S constitue une solution pour des charges jusqu’à 156 kN avec fixation possible sur bois, acier et béton. L’emboitement des ferrures se fait sans coincement sur une distance d’accroche de seulement 3,5 cm. Avec ses 6 dimensions, le système RICON® s’utilise pour des assemblages de poutres principales et secondaires sur des sections à partir de 50 mm. Le système GIGANT est privilégié en rénovation et pour l’assemblage de sections massives.

Les connecteurs permettent une préfabrication maximum et un temps de montage minime sur chantier. Ils apportent une grande sécurité aux bureaux d’études, architectes, fabricants et maitres d’œuvre, ils disposent de l’Agrément Technique européen (ETA), du marquage CE et font l’objet de contrôles externes et internes réguliers. Tous les connecteurs peuvent être montés de façon invisible, ils sont auto-serrants et démontables. Ils répondent aux plus grandes exigences en termes de mise en œuvre et d’optique.

RICON® | Connecteur pour poutres principales et secondaires jusqu'à 26 kN

RICON® - Assemblage simple (EA)

Prix : accès limité aux utilisateurs enregistrés.

RICON® - Assemblage simple avec inserts (EAR)

Prix : accès limité aux utilisateurs enregistrés.

RICON®- Assemblage doublé (DA)

Prix : accès limité aux utilisateurs enregistrés.

RICON® inox – Assemblage simple (EA)

Prix : accès limité aux utilisateurs enregistrés.

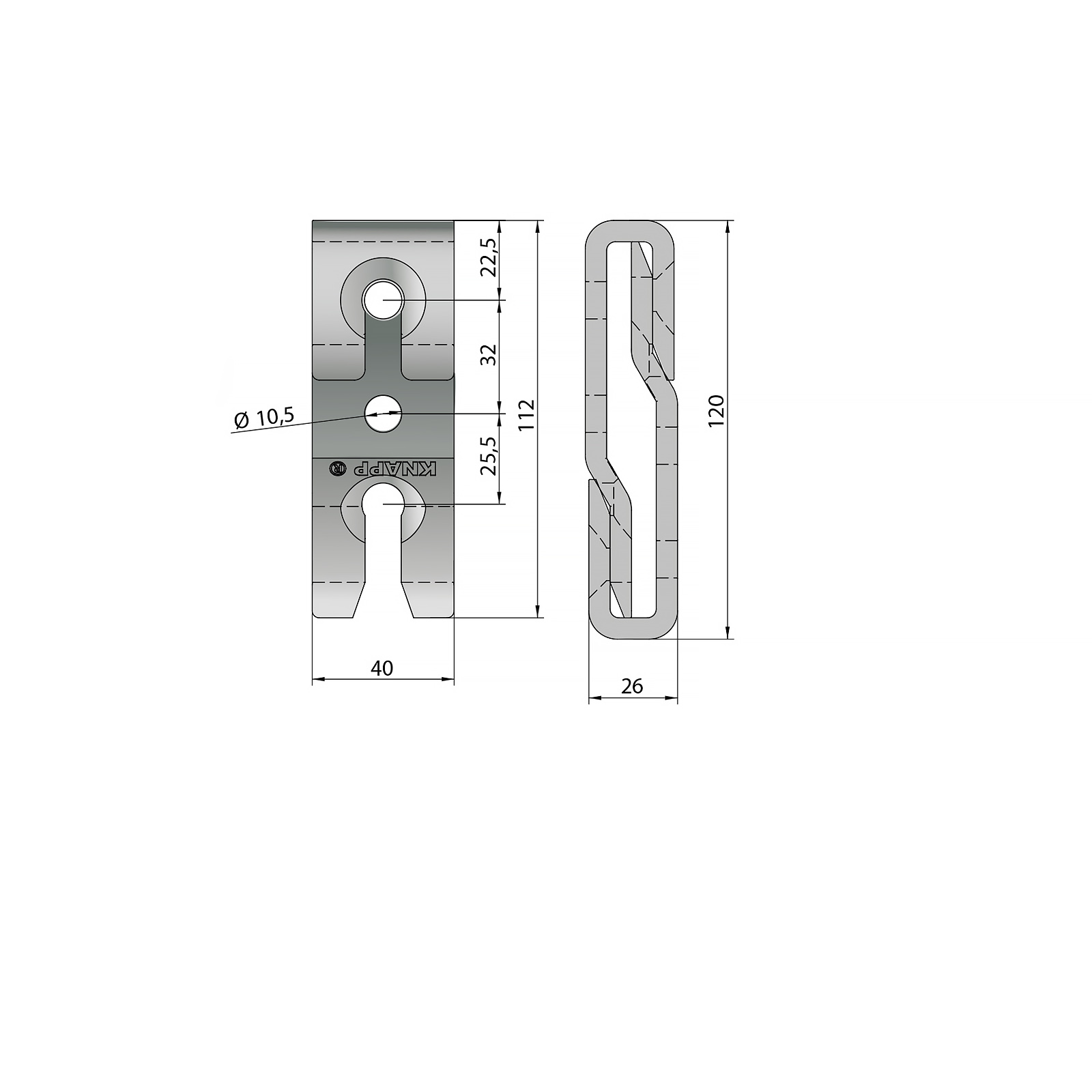

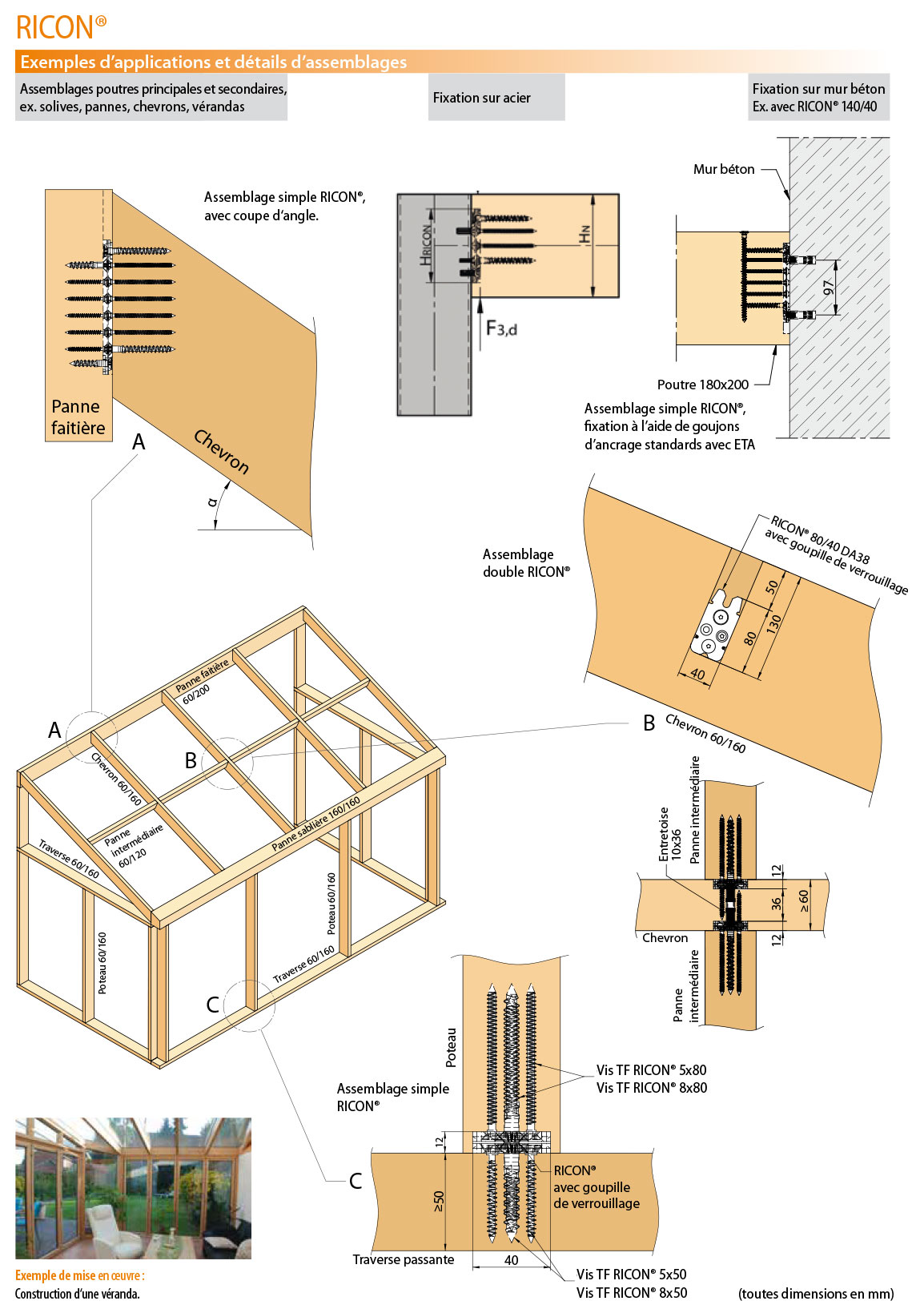

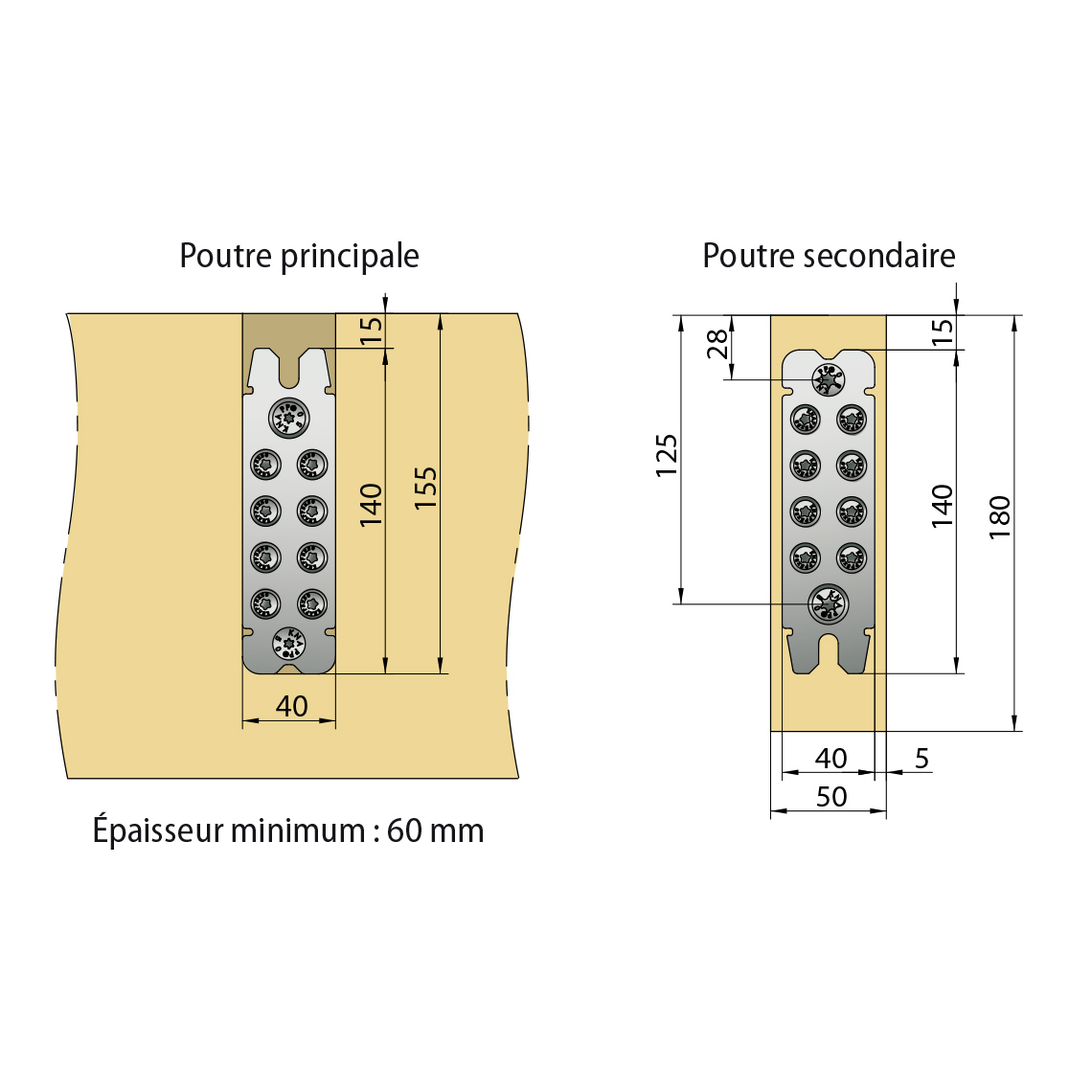

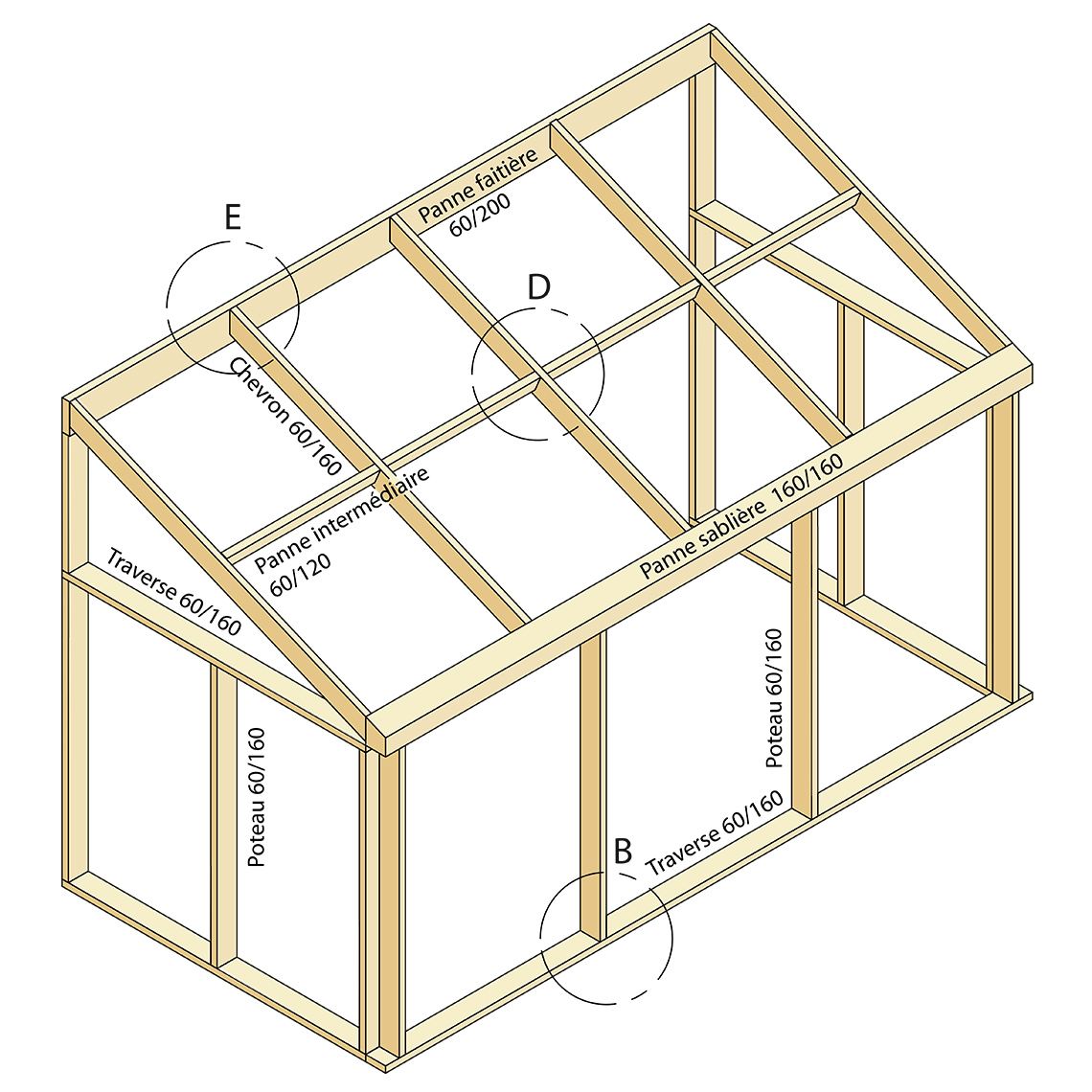

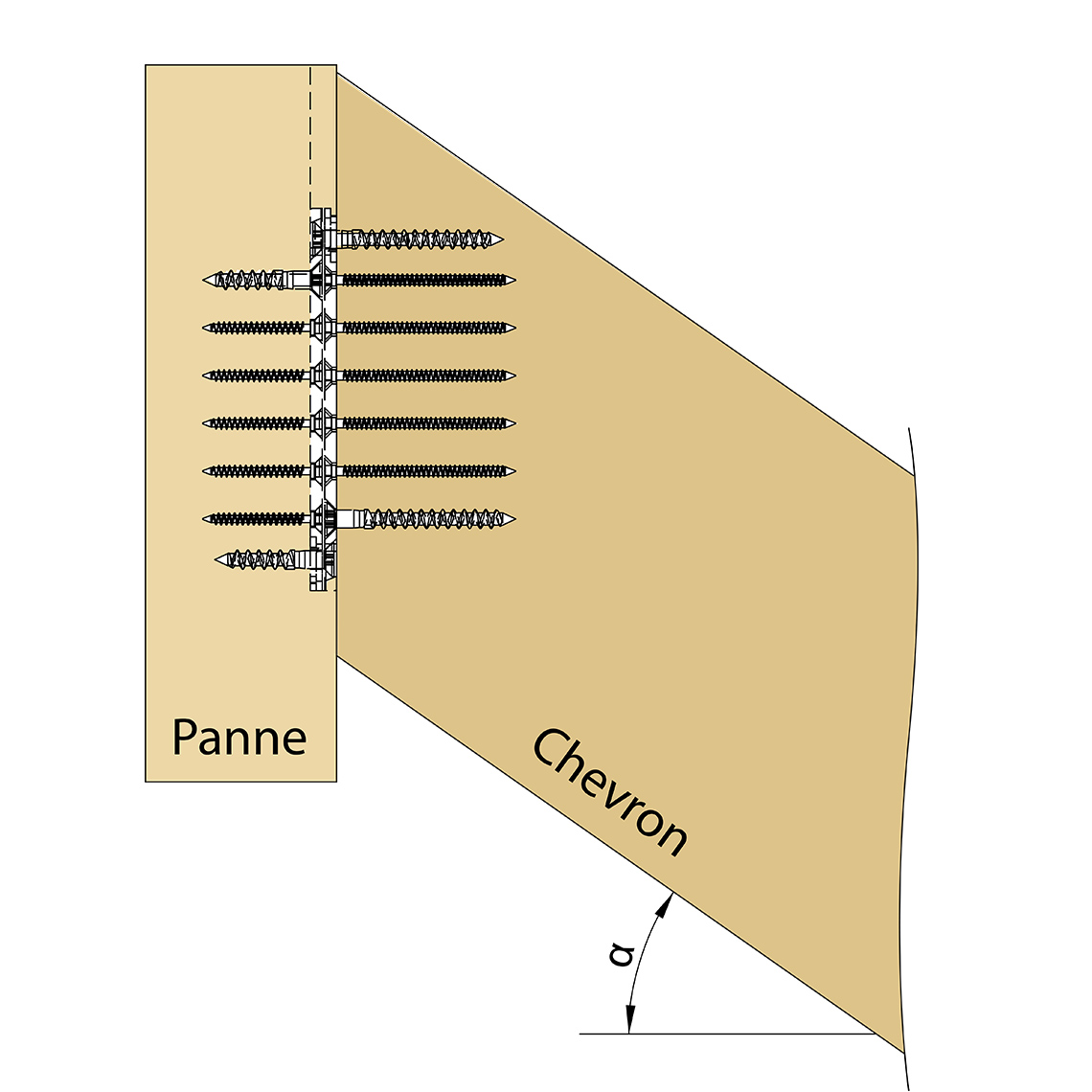

Le connecteur RICON® se compose de ferrures identiques en acier. Il est utilisé pour réaliser des jonctions invisibles sur des sections de bois à partir de 50 mm. RICON® est disponible en versions assemblage simple et assemblage doublé, décliné en 6 dimensions 60, 80, 100, 120, 140 et 160/40. Une goupille de verrouillage permet de bloquer les pièces en sens contraire à l’emboîtement.

  • Invisible – finition d’assemblage impeccable

  • Montage et démontage à souhait – rapide et sans dommage

  • Gain de temps – préfabrication au maximum

  • Polyvalent – fixation possible sur bois, acier et béton

  • Aucun vissage nécessaire lors du montage sur chantier

  • Faible section nécessaire – possible à partir d’une épaisseur de 50 mm

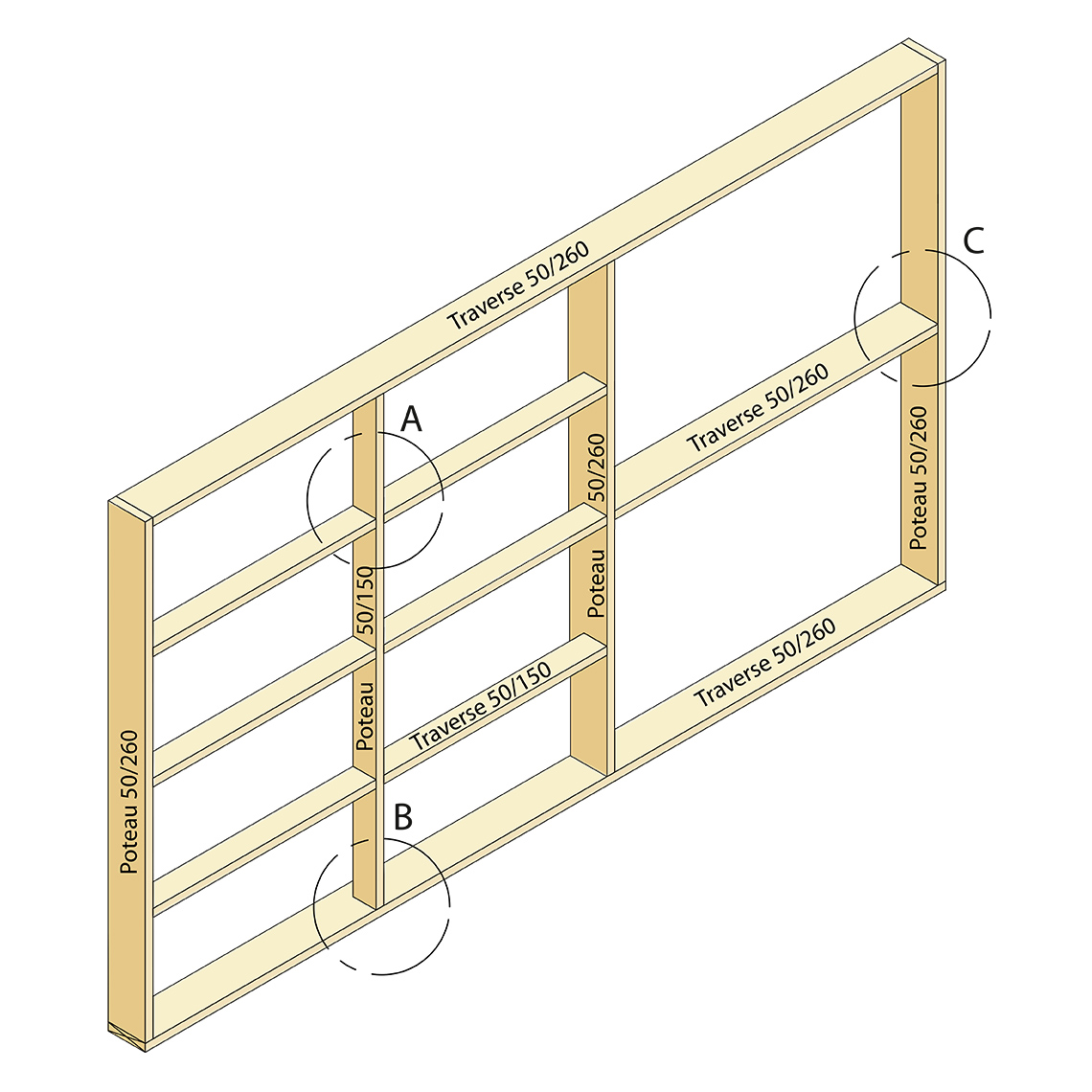

  • Idéal pour les assemblages poteaux-traverses de façades rideaux mixtes bois-alu – permet des profondeurs de traverses jusqu’à 450 mm

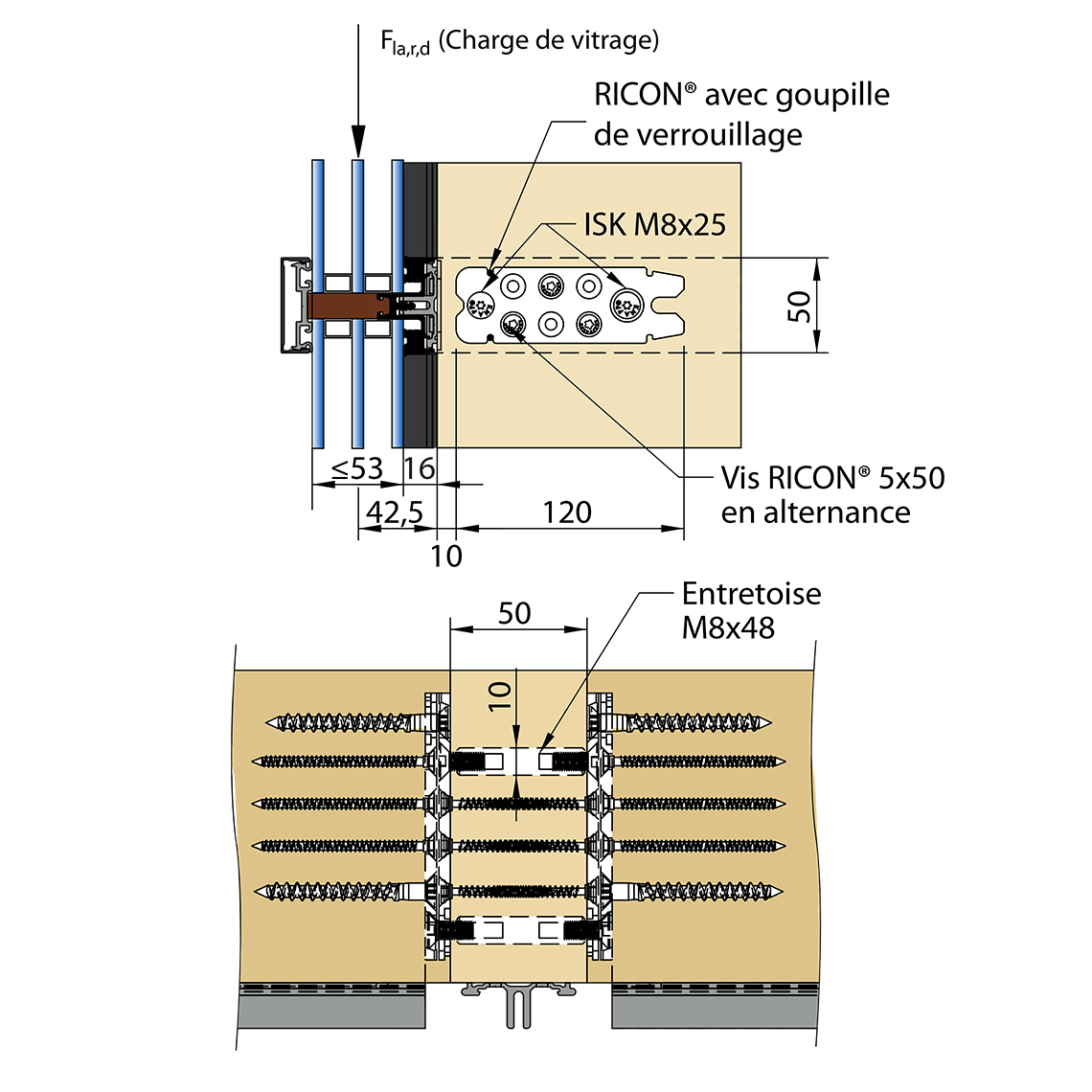

  • Autorise des charges de vitrage décentrées jusqu’à 860 kg

  • Fonctionne pour le montage de façades polygonales

  • Emboîtement des traverses par l‘extérieur ou par l‘intérieur

  • Assemblage simple ou doublé

  • Joints d’assemblage toujours fermés – possibilité de régler les tolérances de construction

  • Finition spéciale résistante à la corrosion pour complexes aquatiques et bâtiments agricoles (sur demande)

  • Résistant au feu (suivant EN 1995-1-2) – par simple recouvrement de la ferrure par le bois sur 4 côtés (R30 ≥ 28 mm, R60 ≥ 49 mm)

  • Compatible avec les profilés aluminium pour façade rideau de RP, Schüco, MBJ, Guttmann, RAICO (Stabalux et autres sur demande)

  • Agrément Technique Européen ETA pour les résineux et les feuillus

„Wal“ à Friedrichskoog (D) – Structure bois avec RICON® System

Projet: Parc de jeu Indoor „Wal“(Baleine) à Friedrichskoog (D), www.wal-friedrichskoog.de
Connecteurs utilisés : RICON® et GIGANT
Architecte : rimpf Architektur, www.rimpf.de
Construction bois : Gebr. Schütt KG GmbH & Co., www.schuett-holzbau.de
Article de presse : Sonderdruck mikado 1/2009
Brochure : Referenzprojekt Indoorspielpark Wal

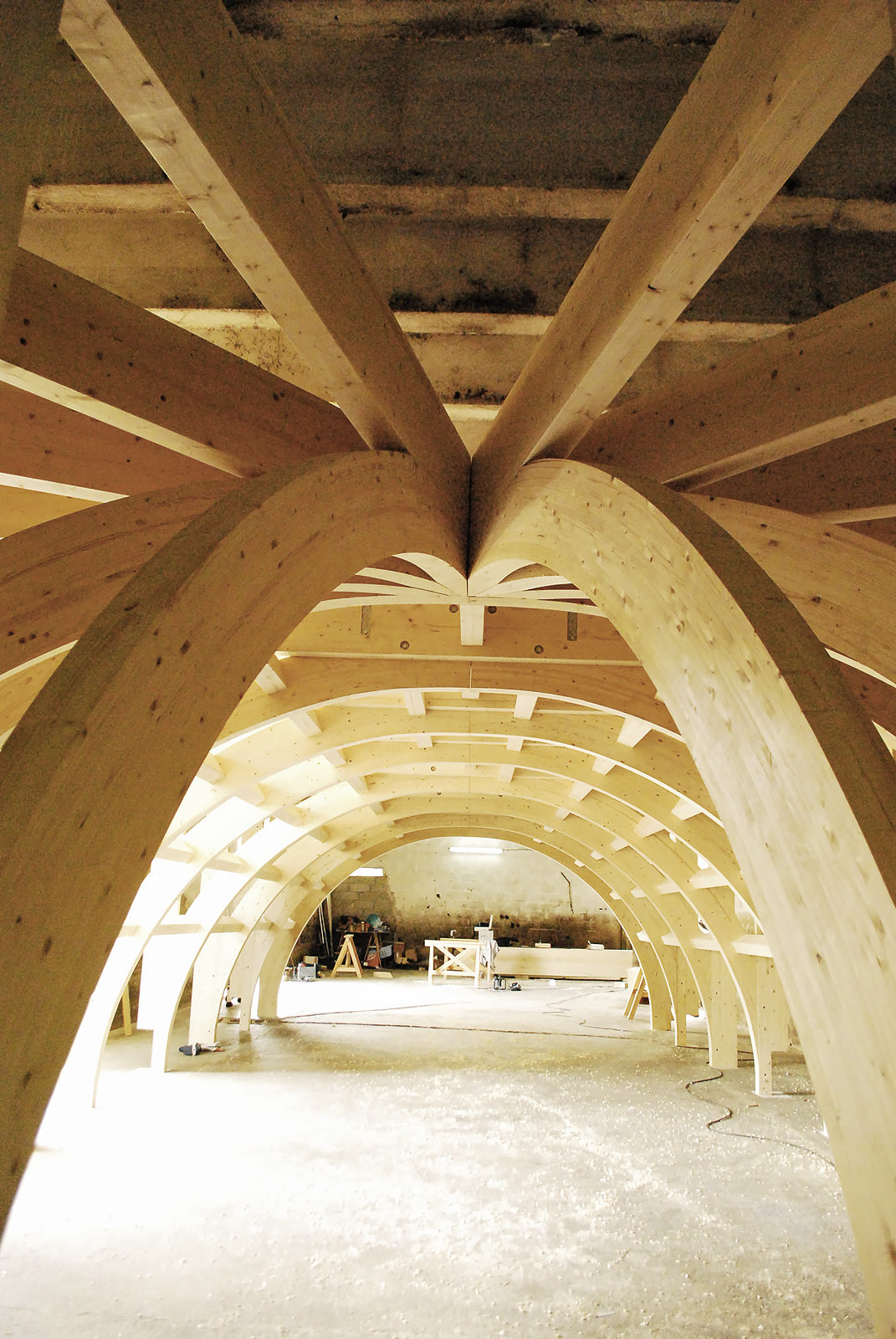

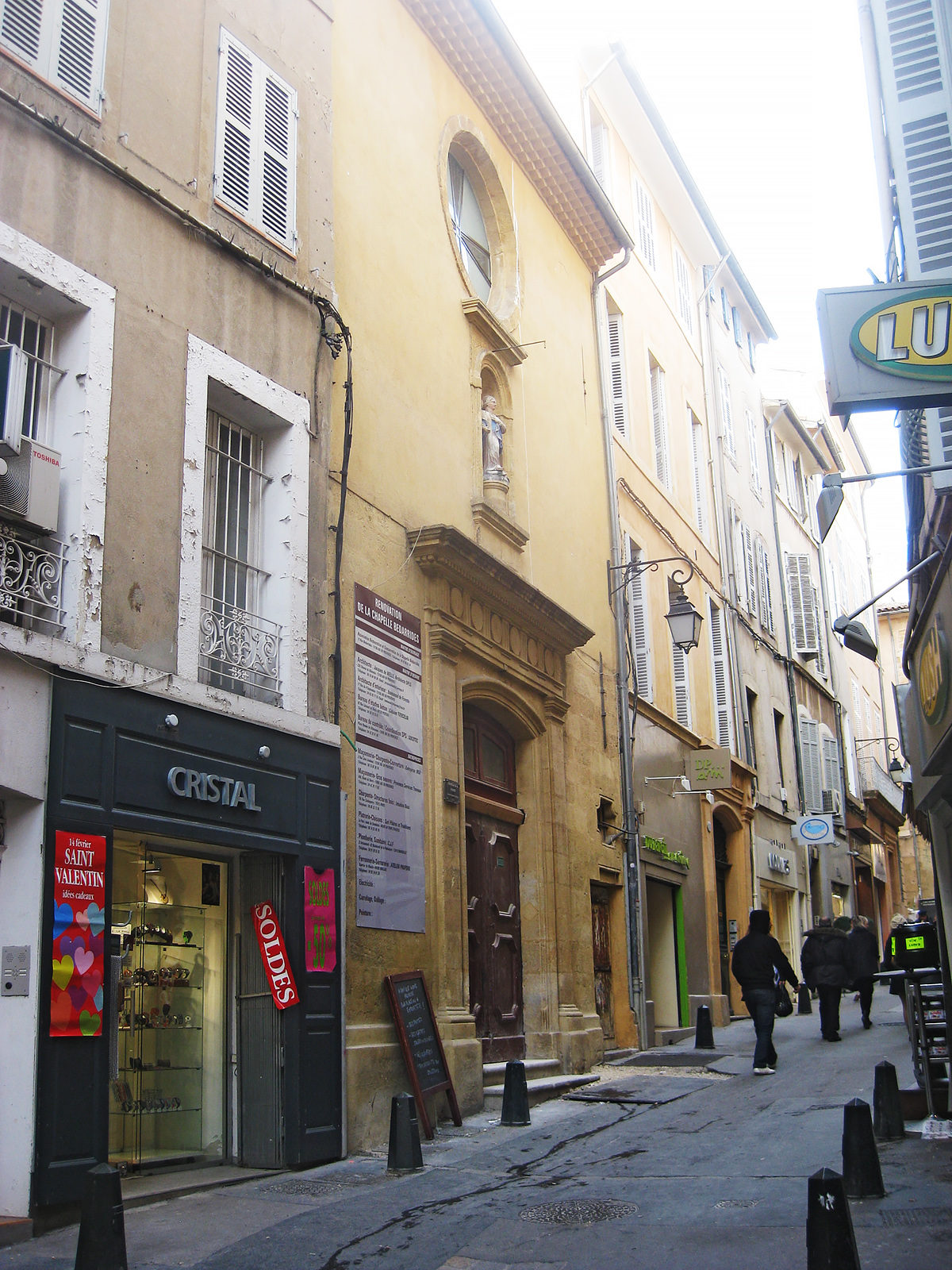

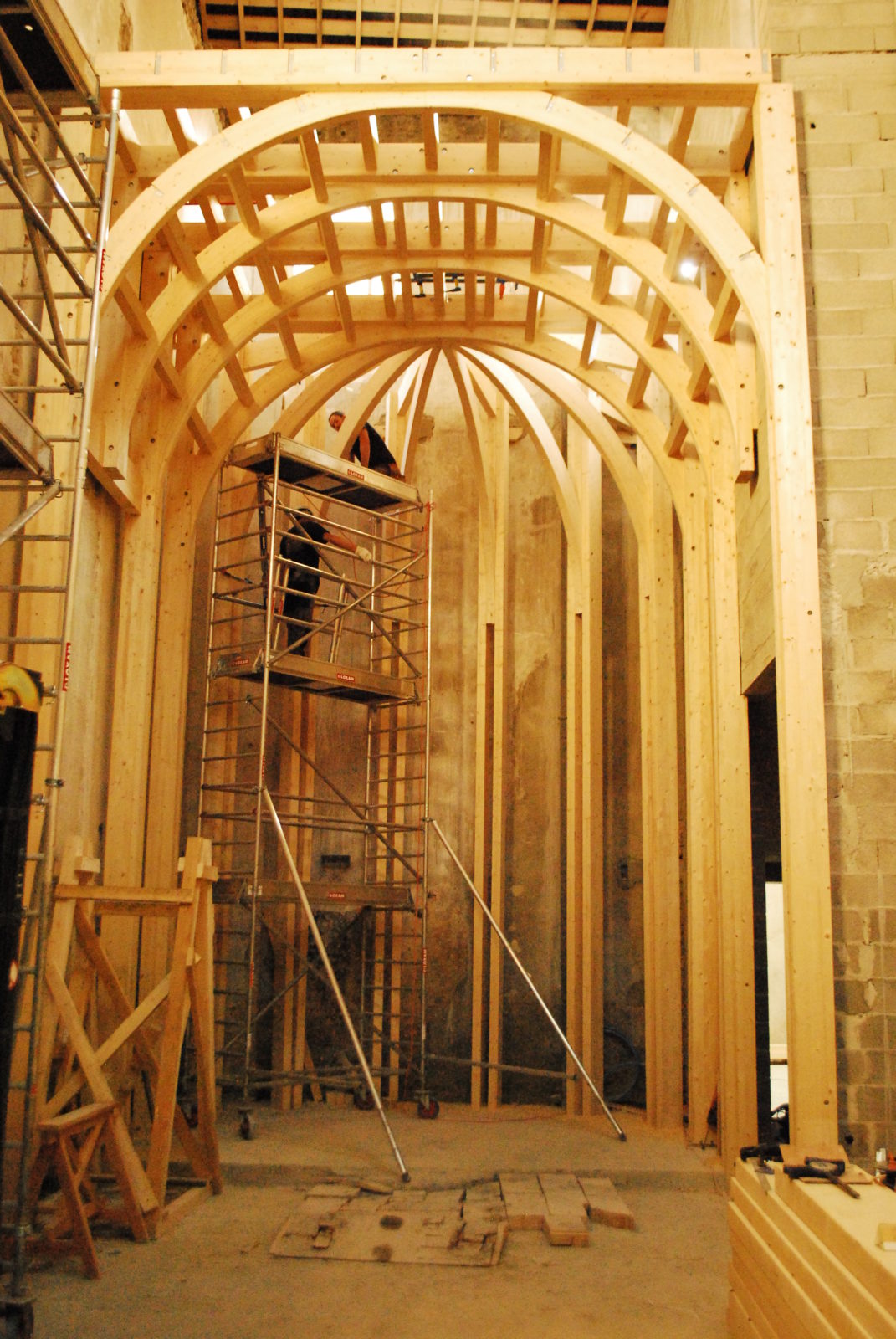

Restauration d‘église "Chapelle de la Pureté" (F) avec les connecteurs RICON® et RICON® S

Projet : Chapelle de la Pureté (F)
Connecteurs utilisés : RICON®, RICON® S
Architecte : Jacques de Welle et Emmanuel de Foresta, Spiridon Kakavas et Antonios lionis (Responsable projet)
Coordination/Financement : Association Restauration et Conservation de la Chapelle Bédarride fondation du Patrimoine, Aix-en-Provence
Planification : Cédric Roth-Meyer , www.intuitionbois.com
Représentante du maitre d’œuvre : Elisabeth Hériard-Dubreuill
Maitre d’œuvre : Métropole orthodoxe grecque, Paris
Construction bois : Cédric Roth-Meyer, Bastien Milhau, Frédéric Tourneux, Matthias Pfister
Article de presse : Holzbau-Magazin 2012
Brochure : Referenzprojekt Kirchensanierung

GIGANT | Connecteur pour poutre principale et secondaire jusqu'à 29,8 kN

Le connecteur GIGANT se compose de 2 ferrures identiques en acier, vissées une à l’inverse de l’autre sur les pièces à assembler. Il est utilisé pour réaliser des jonctions invisibles sur des sections de bois à partir de 60 mm. Il est mis en œuvre sur des ouvrages tel que les auvents, les pergolas, vérandas jusqu’à de grandes structures d’ingénierie construction bois. De par sa conception unique, le connecteur apporte une forte pression de serrage entre les pièces. Une goupille de verrouillage optionnelle permet de bloquer les pièces en sens contraire à l’emboitement. GIGANT est disponible en 3 dimensions 120, 150 et 180/40.

  • Invisible – finition d’assemblage impeccable
  • Accroche facile – courte distance d’emboîtement, seulement 50 mm
  • Joint propre – exerce une pression constante et maintient les joints bien fermés
  • Démontable et re-montable à souhait – facilement et sans dommage
  • Résistant au feu (suivant EN 1995-1-2) – par simple recouvrement de la ferrure par le bois sur 4 côtés (R30 ≥ 28 mm, R60 ≥ 49 mm)

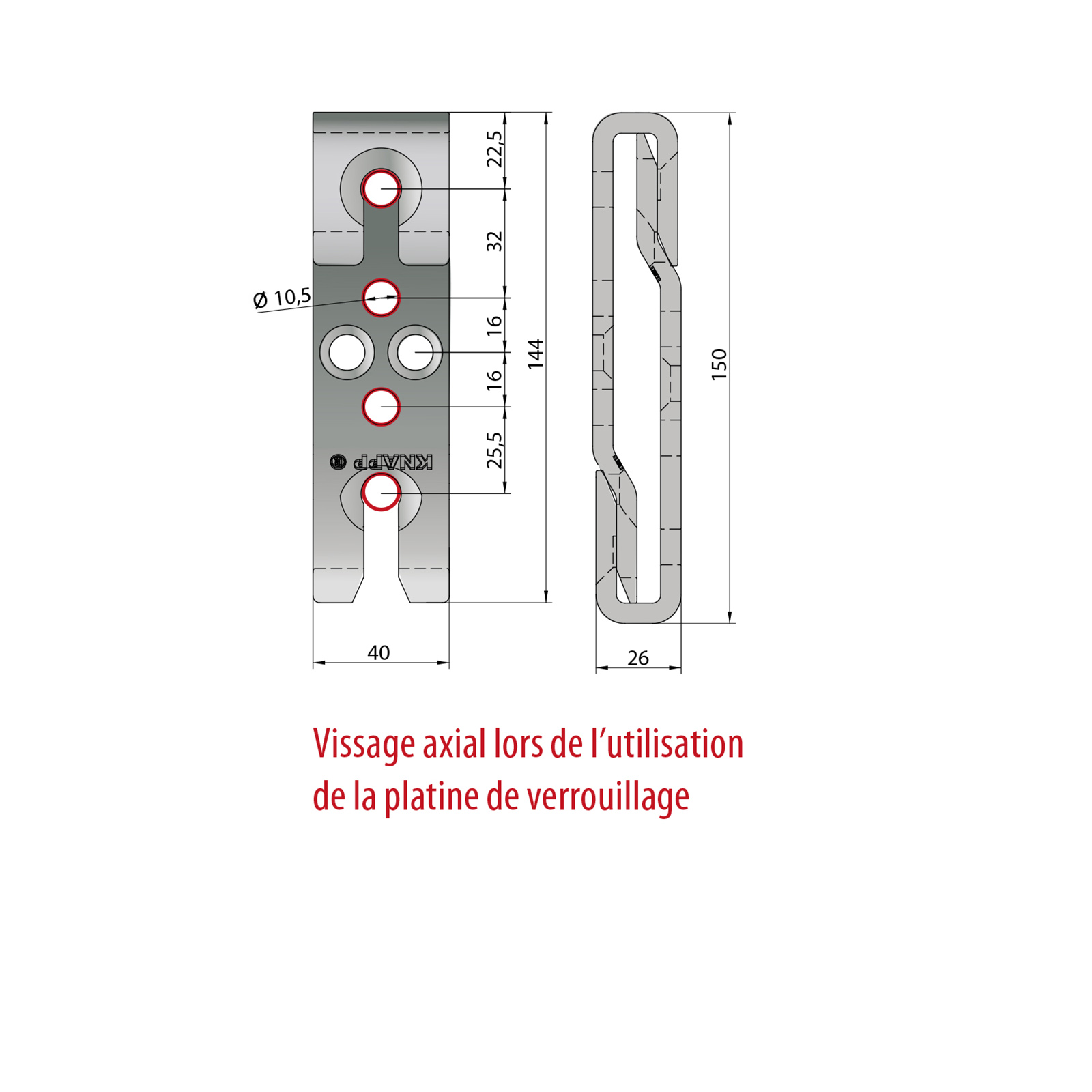

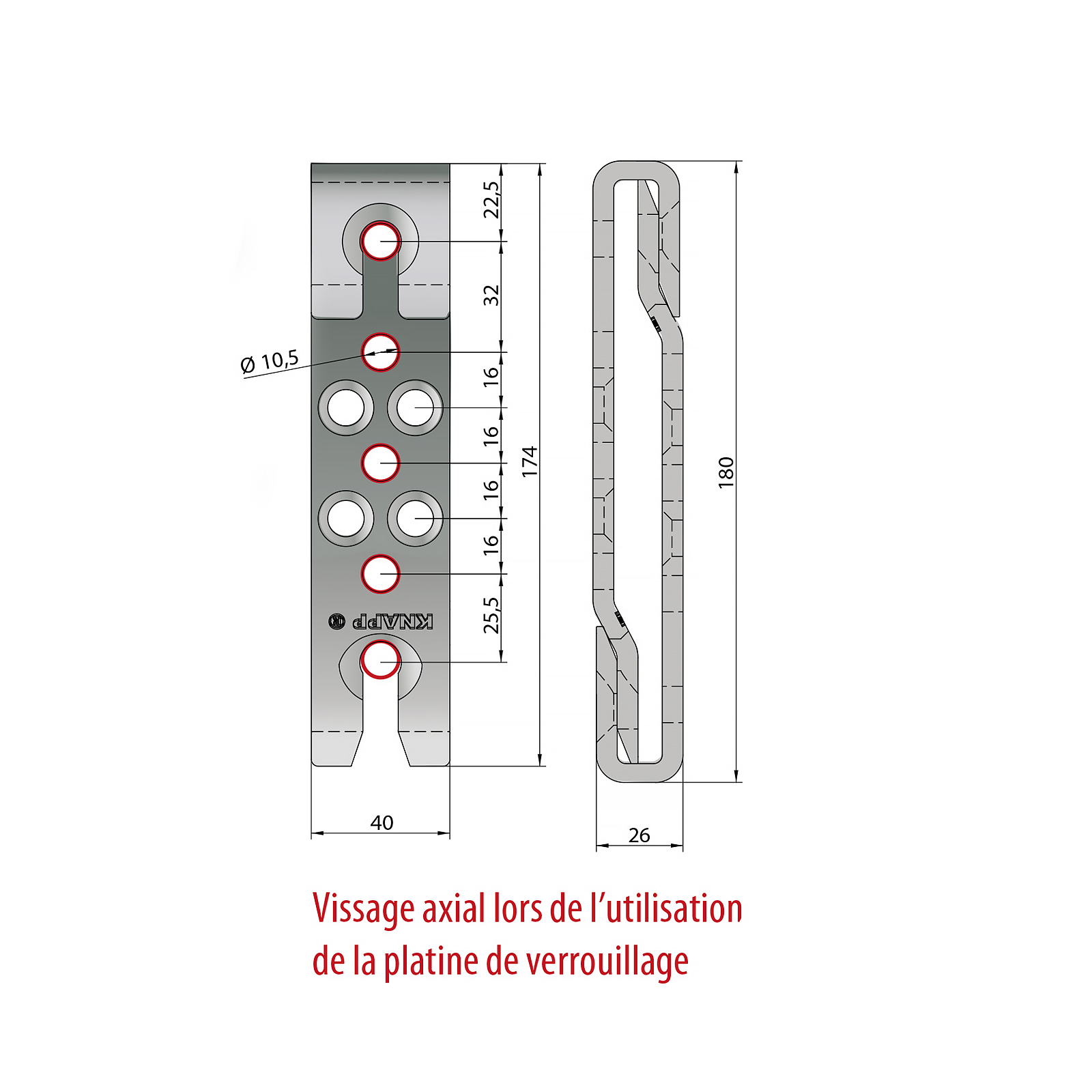

  • Platine de verrouillage en option, sécurise le système en sens contraire à l’emboîtement
    (ex. dépressions dues au vent)
  • Finition spéciale résistante à la corrosion pour complexes aquatiques et bâtiments agricoles (sur demande)
  • Agrément Technique Européen ETA pour les résineux et les feuillus

„Wal“ à Friedrichskoog (D) – Structure bois avec RICON® System

Projet: Parc de jeu Indoor „Wal“(Baleine) à Friedrichskoog (D), www.wal-friedrichskoog.de
Connecteurs utilisés : RICON® et GIGANT
Architecte : rimpf Architektur, www.rimpf.de
Construction bois : Gebr. Schütt KG GmbH & Co., www.schuett-holzbau.de
Article de presse : Sonderdruck mikado 1/2009
Brochure : Referenzprojekt Indoorspielpark Wal

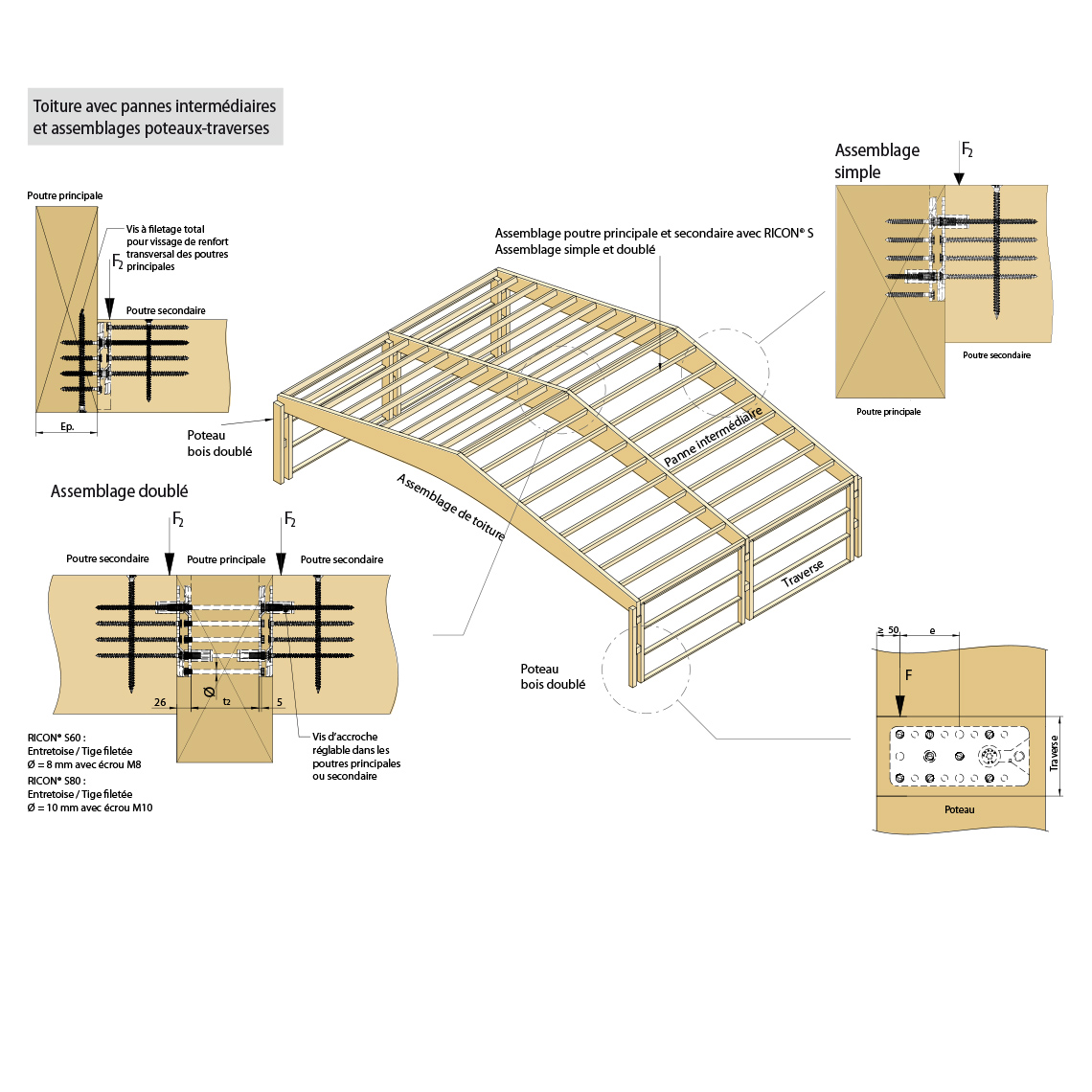

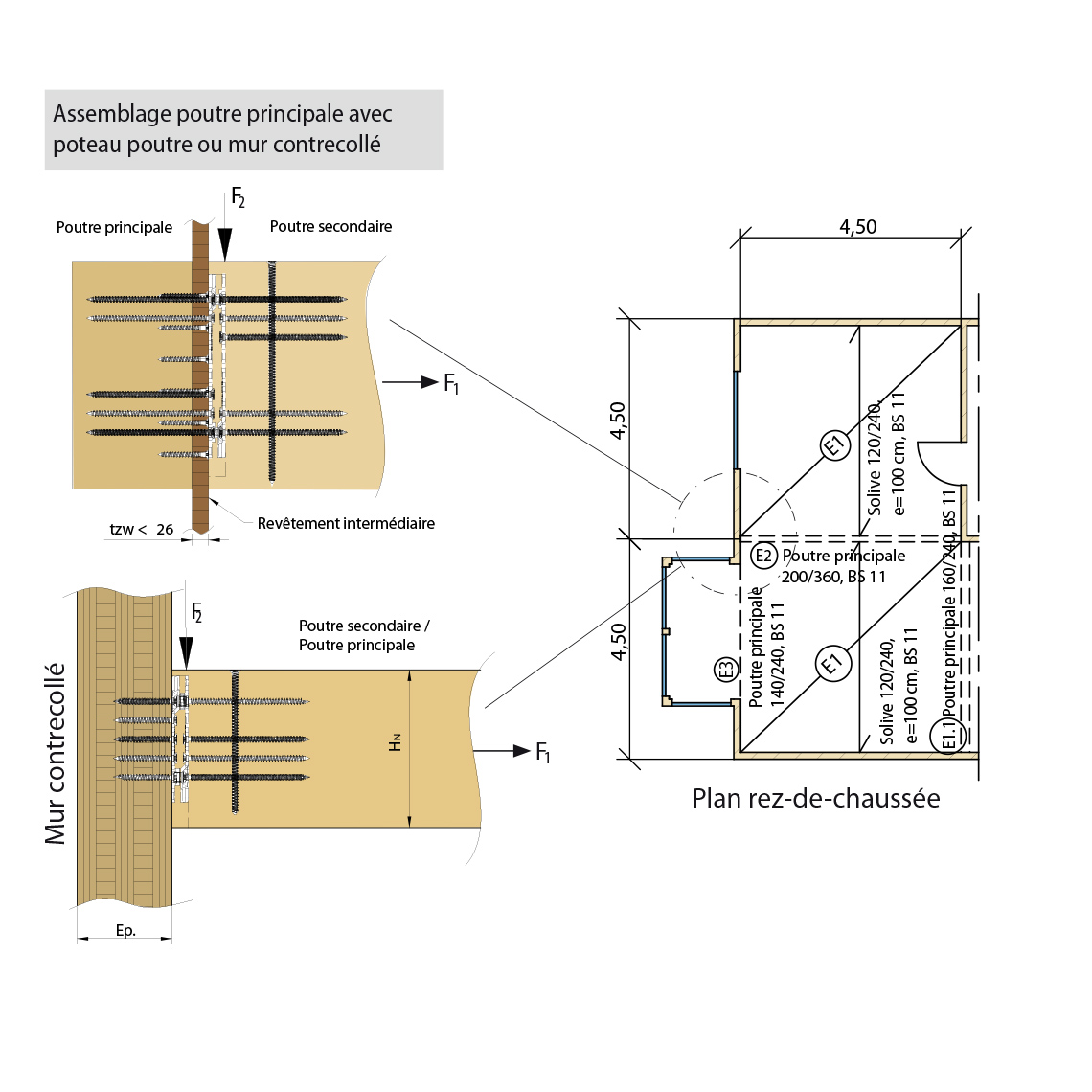

RICON® S | Connecteur pour poutre principale et secondaire jusqu'à 116 kN

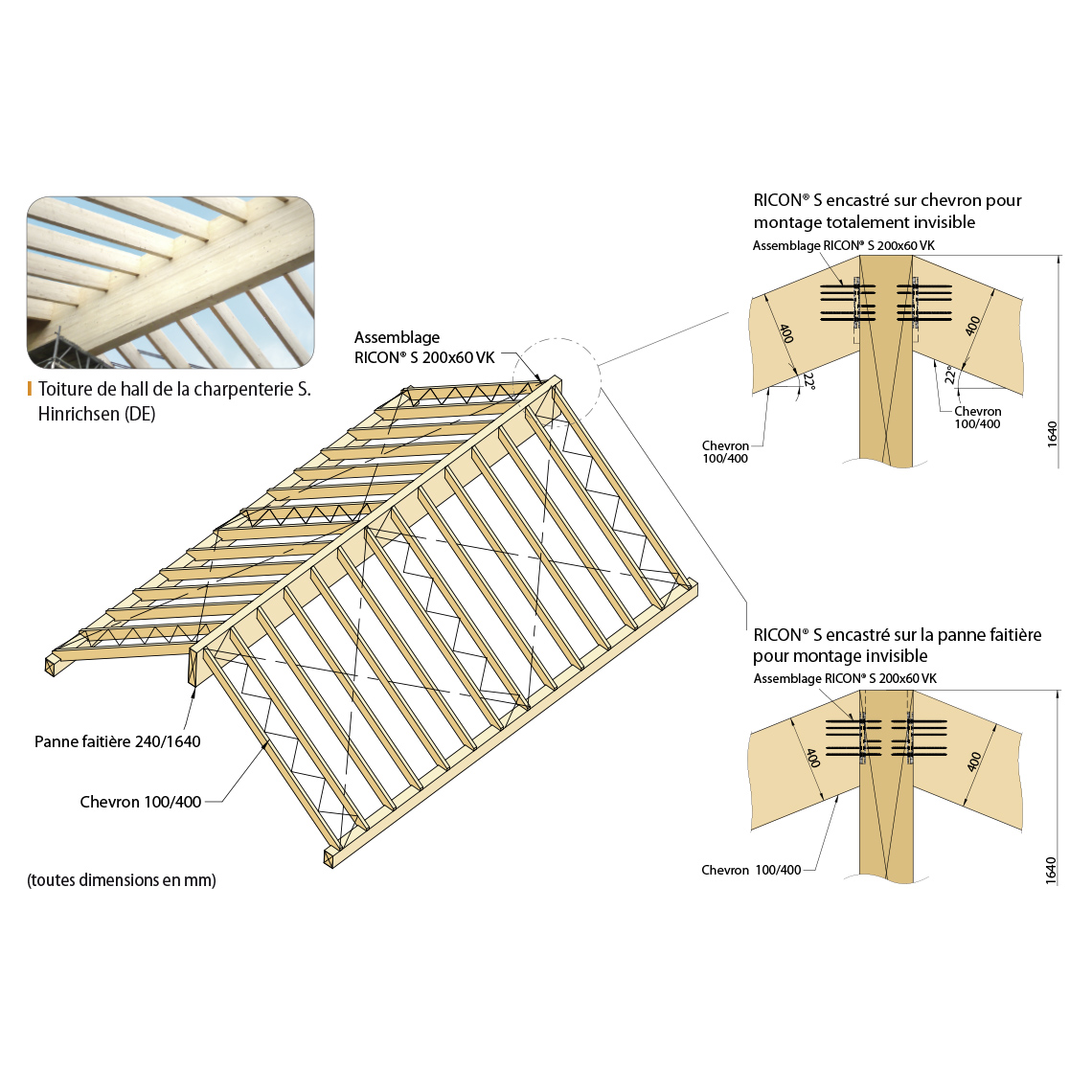

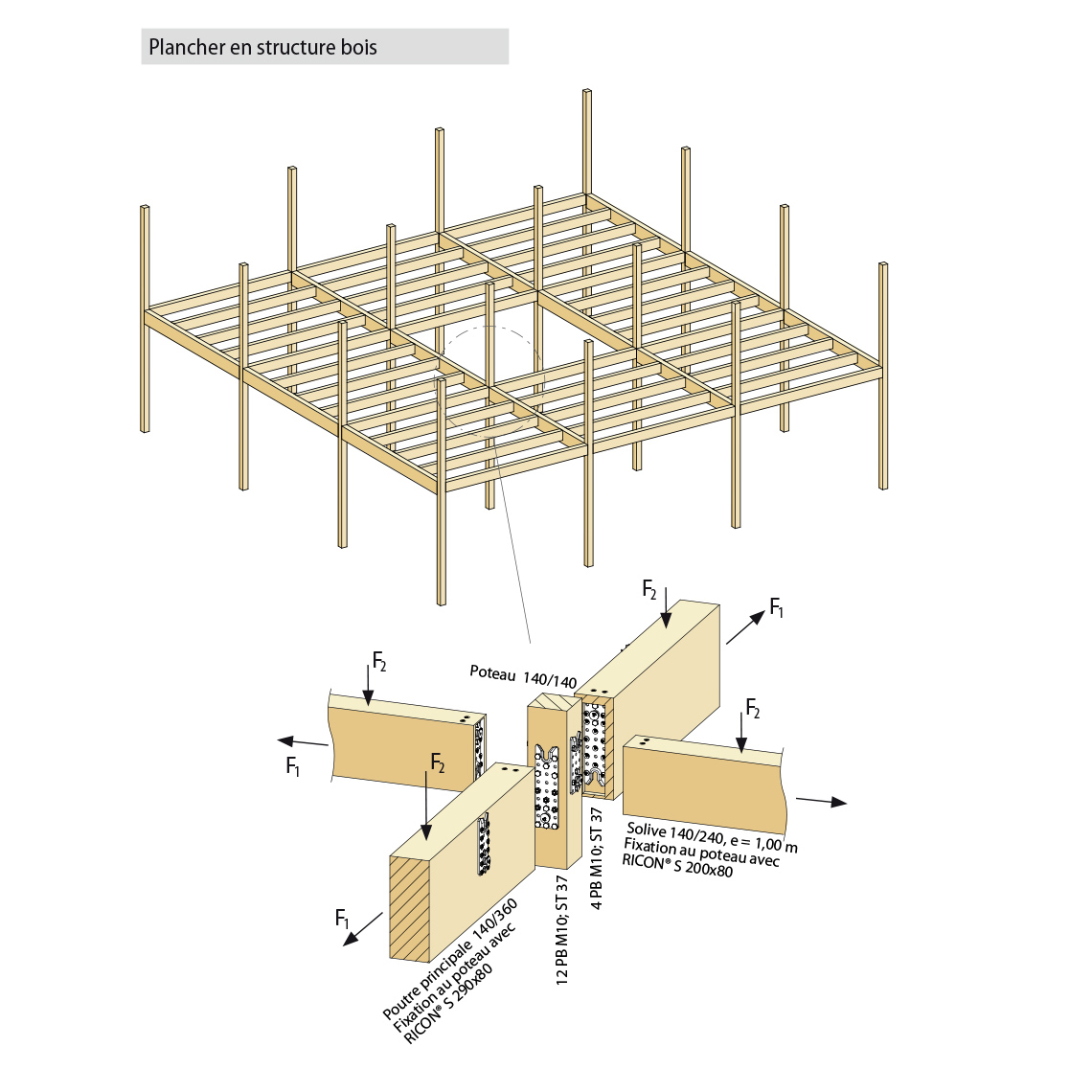

Le connecteur pour poutres principales et secondaires RICON® S se compose de deux ferrures d’assemblage identiques en acier galvanisé. Ce type de connecteur est mis en œuvre pour la réalisation d’assemblages invisibles de structures bois pour des sections à partir de 100 mm. Le nombre de vis tête fraisée avec pointe auto-foreuse mis en œuvre peut s’optimiser suivant la charge à reprendre. RICON® S est disponible en 2 variantes standard, avec accroche soudée (VS) et accroche à visser (VK), chacune déclinée en 4 dimensions. Variante : accroche vissée (VK) 4 dimensions 140/60, 200/60, 200/80, 290/80. Variante : accroche soudée (VS) 4 dimensions 140/60, 200/60, 200/80, 290/80.

  • Invisible – finition d’assemblage impeccable
  • Pour des sections de bois à partir d’une largeur de 100 mm
  • Reprise de charge jusqu’à 116 kN
  • Gain de temps – haut degré de préfabrication – montage sur chantier par simple emboîtement

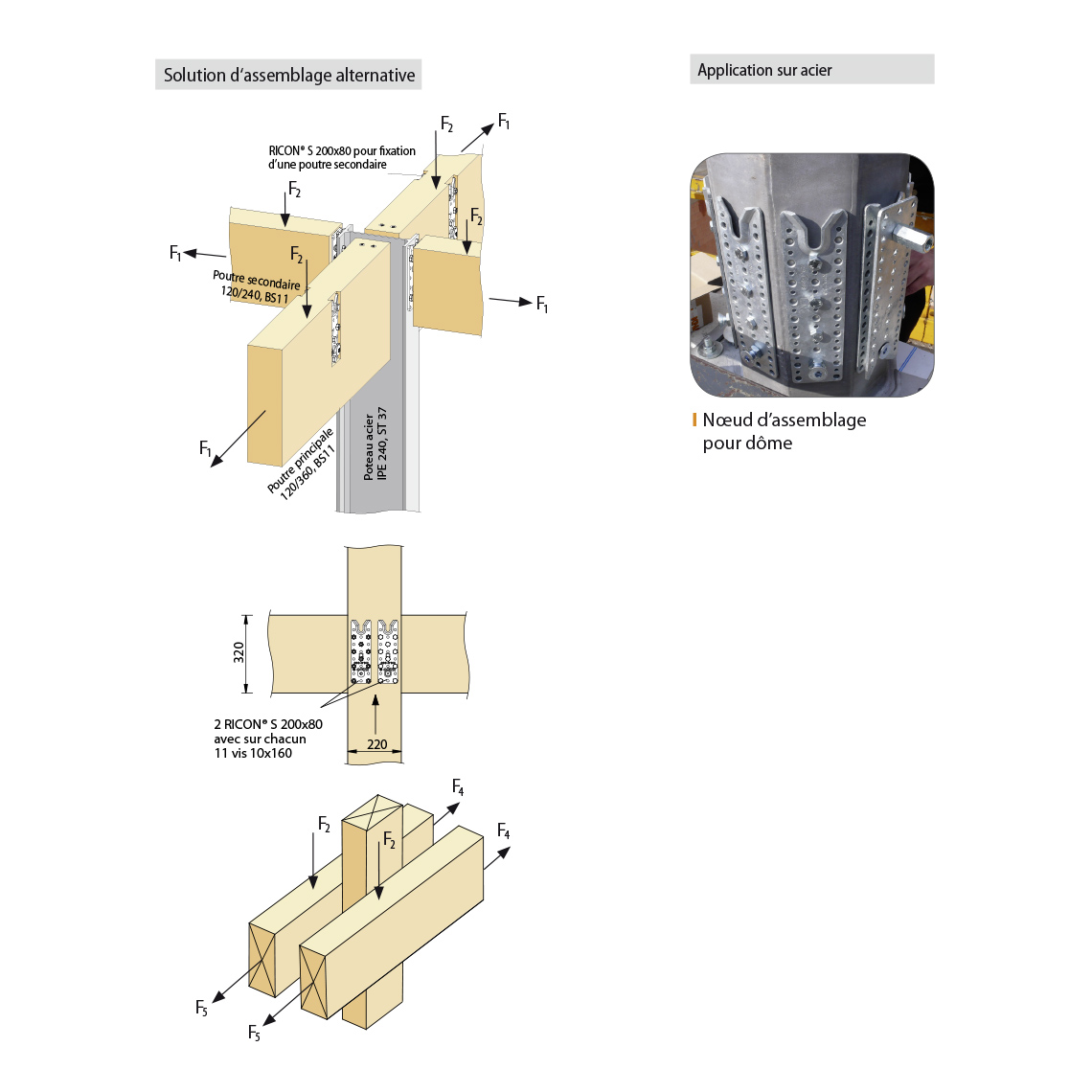

  • Polyvalent – fixation possible sur bois, acier et béton
  • Accroche facile – encoche en forme de V et courte distance d’emboîtement, seulement 35 mm
  • Possibilité de rattraper jusqu’à 5 mm de tolérance en longueur avec la solution d’accroche réglable (EK)
  • Montage et démontage à souhait – rapide et sans dommage
  • Platine de verrouillage en option, sécurise le système en sens contraire à l’emboîtement
  • Résistant au feu (suivant EN 1995-1-2) – par simple recouvrement de la ferrure par le bois sur 4 côtés (R30 ≥ 28 mm, R60 ≥ 49 mm)
  • Agrément Technique Européen ETA pour les résineux et les feuillus

Ingénierie bois – Piscine couverte à Ried im Innkreis (AT)

Projet : Piscine couverte à Ried im Innkreis (AT)
Connecteurs utilizes : RICON® S
Architecte : Gärtner + Neururer ZT GmbH,  Stadtplatz 14, A-4840 Vöcklabruck, www.gaertner-neururer.at
Planification : ISG Innviertler Gemeinnützige Wohnungs- und Siedlungsgenossenschaft reg. Gen.m.b.H., Riedauer Straße 28, A-4910 Ried im Innkreis, www.isg-wohnen.at
Construction bois : Bau Mayr GmbH, Riederstraße 6, A-4924 Waldzell www.baumayr.com
Bureau d’étude : DI Weilhartner ZT GmbH Ing. Konsulenten für Bauingenieurwesen, A-4910 Ried im Innkreis, www.stahlbetonbau.at, www.ztw.at
Maitre d’œuvre : Stadtgemeinde Ried, Hauptplatz 12, A-4910 Ried im Innkreis  www.ried.at
Année de construction : 2016
Type de construction : Construction en bois massif
Adresse : Volksfeststraße 14, A-4910 Ried im Innkreis, www.freizeitbad-ried.at
Volume brut de construction : 27.000 m²

Restauration d‘église "Chapelle de la Pureté" (F) avec les connecteurs RICON® et RICON® S

Projet : Chapelle de la Pureté (F)
Connecteurs utilisés : RICON®, RICON® S
Architecte : Jacques de Welle et Emmanuel de Foresta, Spiridon Kakavas et Antonios lionis (Responsable projet)
Coordination/Financement : Association Restauration et Conservation de la Chapelle Bédarride fondation du Patrimoine, Aix-en-Provence
Planification : Cédric Roth-Meyer , www.intuitionbois.com
Représentante du maitre d’œuvre : Elisabeth Hériard-Dubreuill
Maitre d’œuvre : Métropole orthodoxe grecque, Paris
Construction bois : Cédric Roth-Meyer, Bastien Milhau, Frédéric Tourneux, Matthias Pfister
Article de presse : Holzbau-Magazin 2012
Brochure : Referenzprojekt Kirchensanierung

T-Joint | Connecteur pour vissage biais

T-Joint – Connecteur pour vissage biais

Prix : accès limité aux utilisateurs enregistrés.

Le nouveau connecteur pour vissage T-Joint permet la réalisation de vissage d’assemblage ou de renforcement en biais sans aucune partie saillante. Vissé à 45°, il offre de nombreuses possibilités d’assemblage.

T-Joint est entièrement encastré afin de laisser la surface du bois net. Le connecteur en forme de cylindre peut se pré monter en atelier, il garantit un très bon tirage des pièces et des joints d’assemblage très propres. T-Joint est très polyvalent, il s’utilise entre autre pour la réalisation d’assemblages rigides, avec son intégration dans des tirants bois ou acier et aussi pour l’assemblage de murs bois. Il reste, au besoin, démontable sans dommage.

  • À fleur – pas de dépassement du connecteur
  • Diminue le nombre de point de vissage
  • Gain de résistance – permet la reprise de charges en traction
  • Efficace – préfabrication plus avancée
  • Universel – peu s’utiliser en liaisons bois – bois ou bois – acier
  • Polyvalent – peu s’utiliser pour des jonctions de mur à coupes droites ou en angles
  • Points de vissage définis et justifiables
