Systèmes d’assemblage pour façades rideau bois-verre modernes

Les connecteurs RICON® s’utilisent pour des assemblages poteaux-traverses sur façades rideaux avec charges décentrées jusqu’à 860 kg. Ils sont aussi idéals pour la réalisation de façades polygonales, de verrières, de vérandas, pergolas auvents et de structure bois. Les connecteurs permettent une préfabrication maximum et un temps de montage minime sur chantier. Ils apportent une grande sécurité aux bureaux d’études, architectes, fabricants et maitres d’œuvre, ils disposent de l’Agrément Technique européen (ETA), du marquage CE et font l’objet de contrôles externes et internes réguliers.

Le système FASCO® est une solution élégante pour la mise en œuvre de vitrages fixes, combinée avec une possibilité de contreventement intelligent.

Tous les connecteurs RICON® peuvent être montés de façon invisible, ils sont auto-serrants et démontables. Ils répondent aux plus grandes exigences en termes de mise en œuvre et d’optique.

RICON® | Connecteur pour poutres principales et secondaires jusqu'à 23,4 kN

RICON® - Assemblage simple (EA)

RICON® - Assemblage simple avec inserts (EAR)

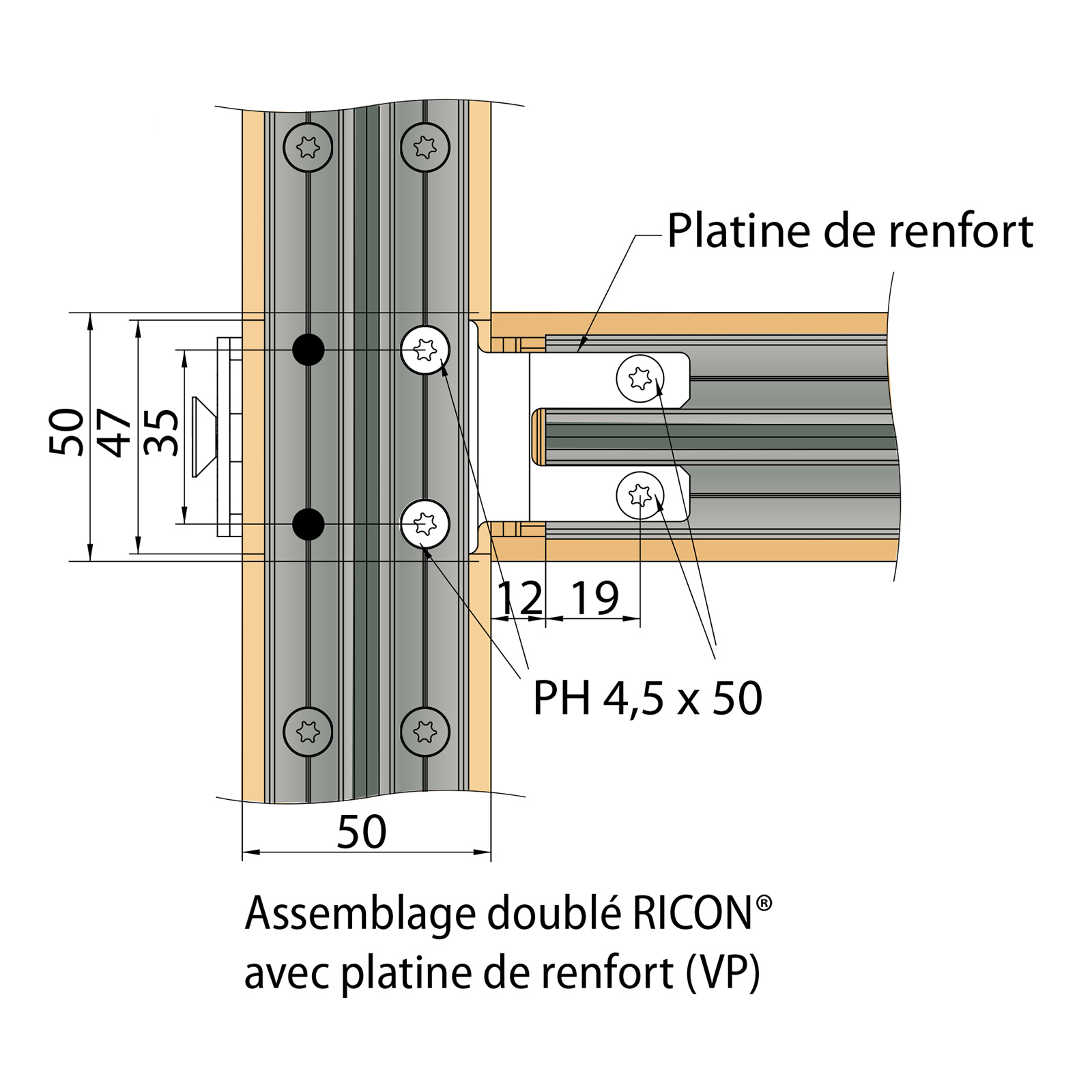

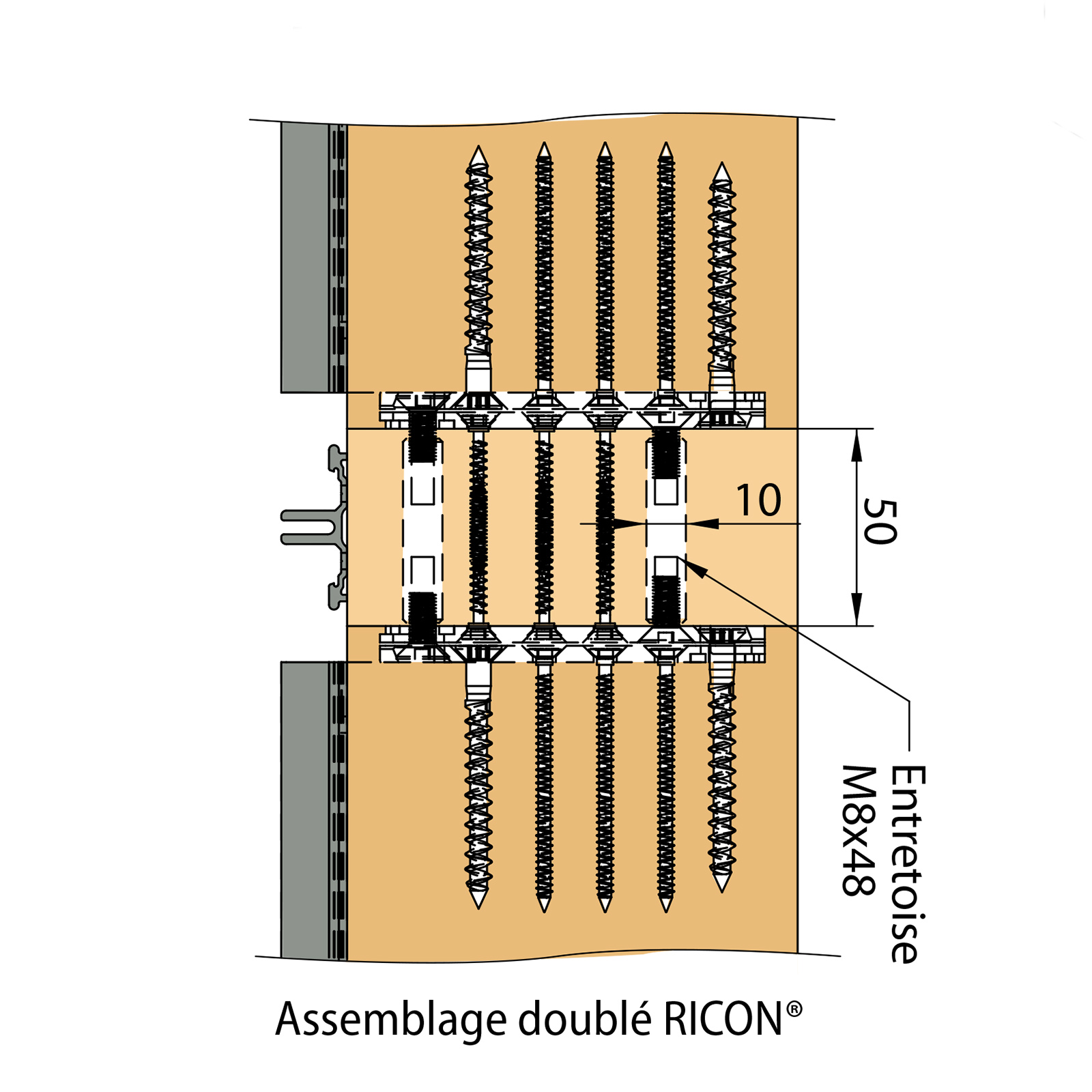

RICON®- Assemblage doublé (DA)

RICON® inox – Assemblage simple (EA)

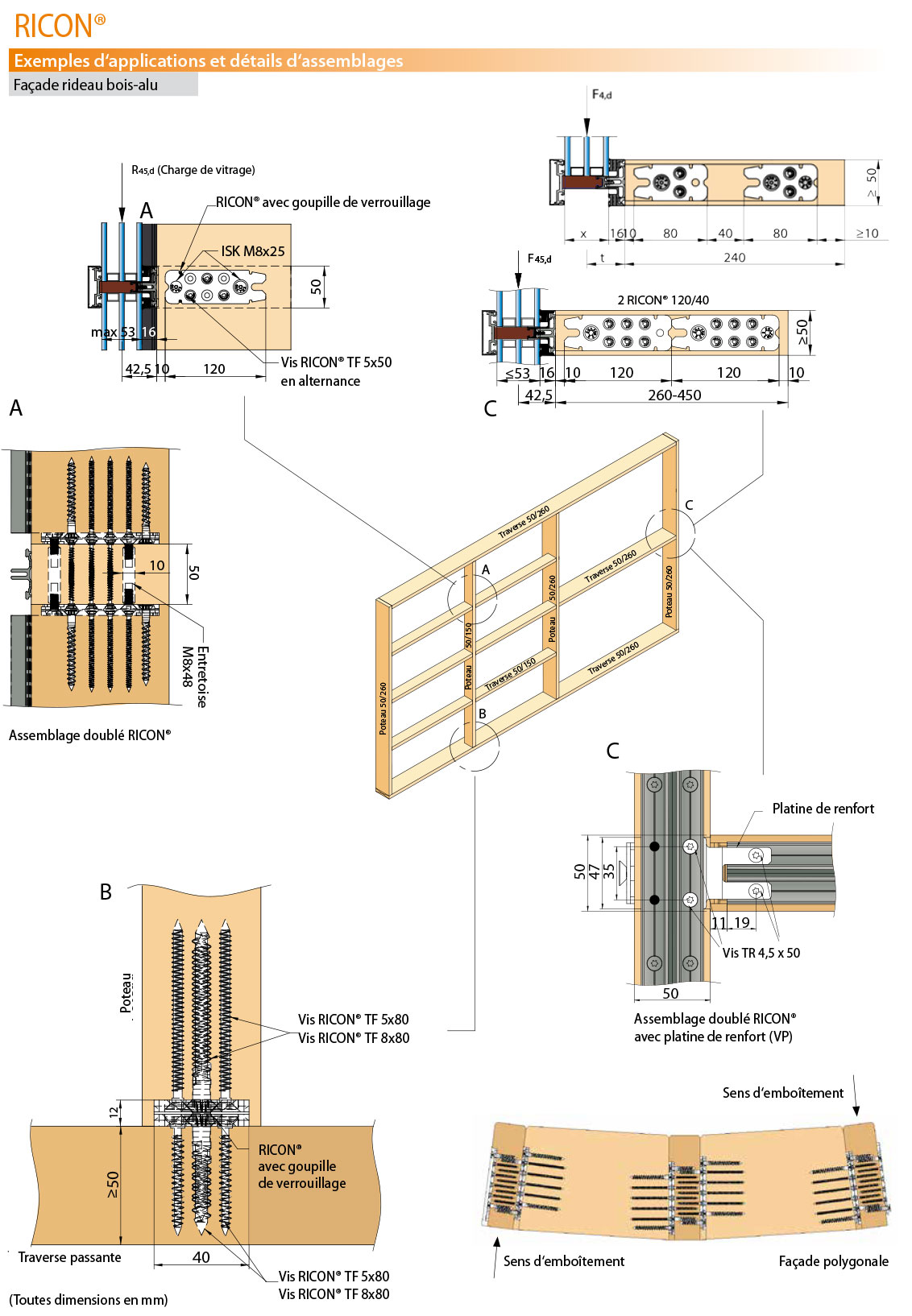

Le connecteur RICON® se compose de ferrures identiques en acier. Il est utilisé pour réaliser des jonctions invisibles sur des sections de bois à partir de 50 mm. RICON® est disponible en versions assemblage simple et assemblage doublé, décliné en en 6 dimensions 60, 80, 100, 120, 140 et 160/40. La goupille de verrouillage en option permet de bloquer l’assemblage en sens inverse à l’emboitement. RICON est également disponible en inox.

Nouveau – Optimisation:

  • Stries sur la face arrière des ferrures pour une meilleure adhérence au bois
  • Extension de l‘Agrément ETA pour les bois feuillus (entre autre pour le chêne, frêne, hêtre (Baubuche))
  • Invisible – finition d’assemblage impeccable
  • Montage et démontage à souhait – rapide et sans dommage
  • Gain de temps – haut degré de préfabrication
  • Polyvalent – fixation possible sur bois, acier et béton
  • Aucun vissage nécessaire lors du montage sur chantier

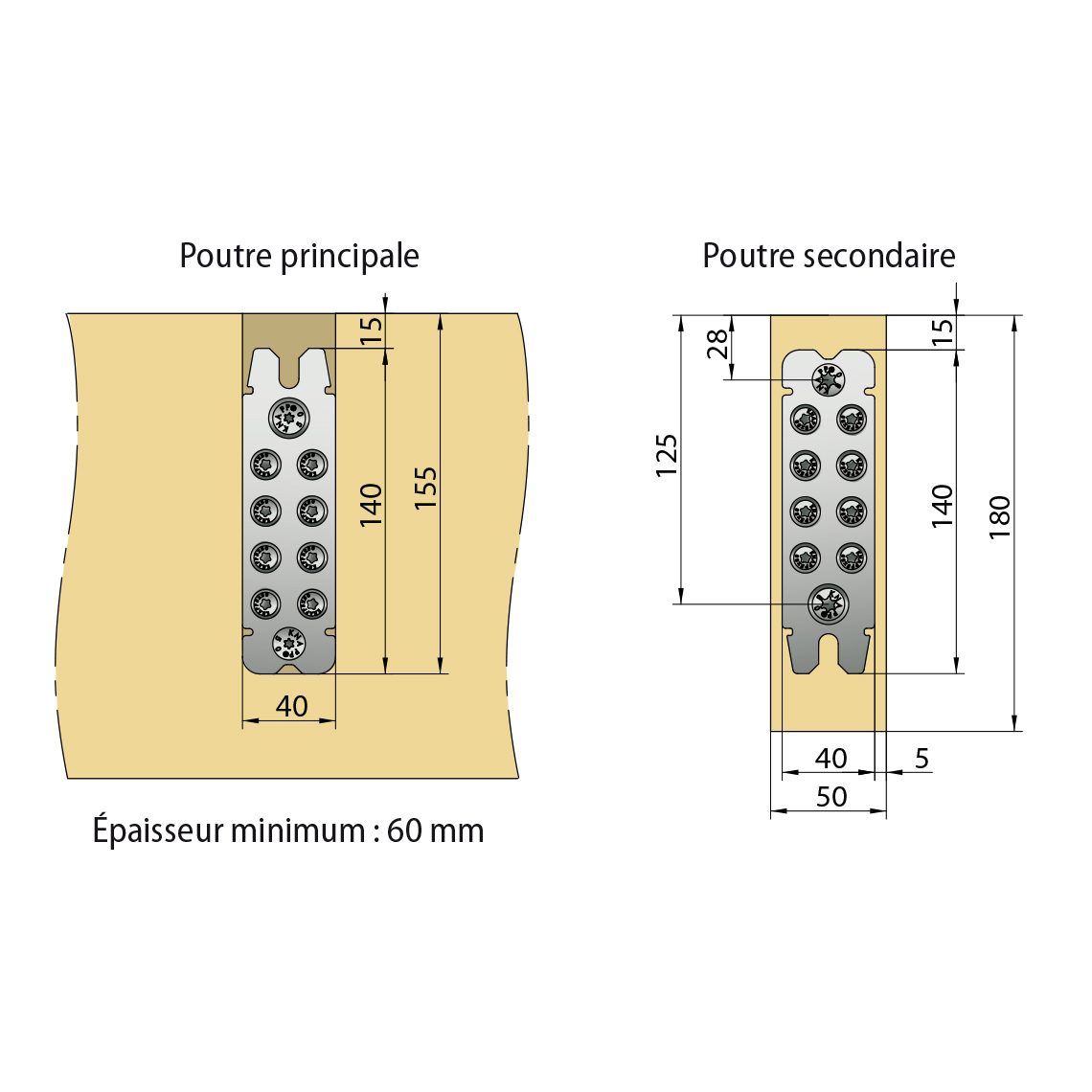

  • Faible section nécessaire – possible à partir d’une épaisseur de 50 mm

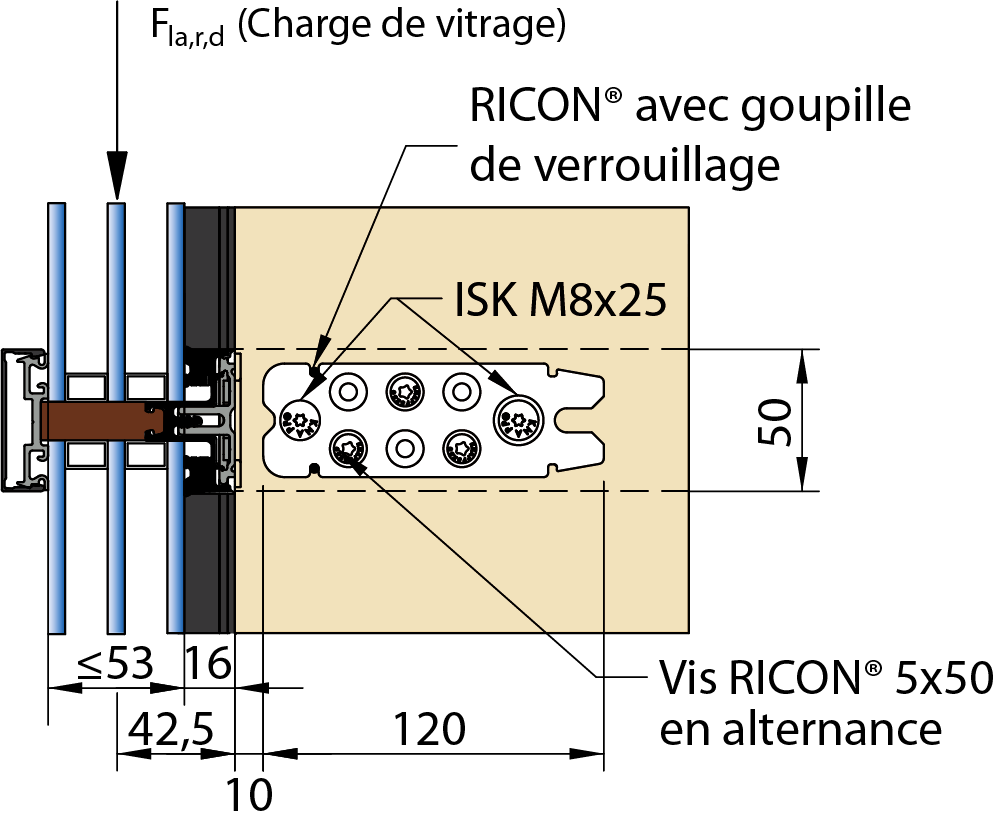

  • Idéal pour les assemblages poteaux-traverses de façades rideaux mixtes bois-alu – permet des profondeurs de traverses jusqu’à 450 mm
  • Autorise des charges de vitrage décentrées jusqu’à 700 kg
  • Fonctionne pour le montage de façades polygonales
  • Emboîtement des traverses par l‘extérieur ou par l‘intérieur
  • Assemblage simple ou doublé
  • Joints d’assemblage toujours fermés – possibilité de régler les tolérances de construction
  • Finition spéciale résistante à la corrosion pour complexes aquatiques et bâtiments agricoles (sur demande)
  • Résistant au feu (EN 1995-1-2) pour les montages fermés sur 4 cotés (R30 ≥ 28 mm, R60 ≥ 49 mm)
  • Compatible avec les profilés aluminium de RP, Schüco, MBJ, Guttmann, RAICO
    (Stabalux et autres sur demande)

Centre de recherche universitaire à Diemerstein

Connecteur Knapp : WALCO® V 60 / RICON® 100×40 EA / DA

Architecte :
Conception, Univ.-Prof. Stephan Birk (depuis avril 2021 TU Munich), Marcel Balsen, Nik Beiler
Bureau d’etude, Univ.-Prof. Dr.-Ing. Jürgen Graf, Reiner Klopfer, Viktor Poteschkin, Yannick Braun, Oliver Betha
Fabrication d’ossatures à trois charnières et d’un adaptateur cônique :
Deutsche Holzveredelung Schmeing GmbH & Co. KG, 57399 Kirchhundem, www.dehonit.de

BET Structure :
t-lab wood architecture and wood materials, fatuk, Université technique de Rhénanie-Palatinat Kaiserslautern-Landau (RPTU), 67663 Kaiserslautern, www.tlab.architektur.rptu.de

Charpentier : Wilch Holzhaus GmbH
Fabrication d’ossatures à trois charnières : Schmeing GmbH & Co. KG
Usinage : Cltech GmbH & Co. KG

Intervenants :
Association Université technique de Kaiserslautern, gestion : Dr. agr. Annette Mechel, 67663 Kaiserslautern, www.rptu.de
t-lab wood architecture and wood materials, fatuk, Université technique de Rhénanie-Palatinat Kaiserslautern-Landau (RPTU), 67663 Kaiserslautern, www.tlab.architektur.rptu.de

Physique du bâtiment :
Drees & Sommer Advanced Building Tech. Stuttgart
Ralf Buchholz

Conseils en protection incendie :
IBC Engineering-Consult GmbH Mayence
Martin Hermes

Rapport géotechnique :
Bureau d’études Jörg Huber
Ingénieur J. Huber

Année de construction : 2022

Méthode de construction :
Construction en bois massif éco-circulaire (murs et toit en lamellé-collé) : Charpente à trois articulations en BauBuche (poteaux) et en bois pressé à la résine synthétique (nœuds). Éléments en bois avec couche isolante.

Adresse : Diemerstein 6, 67468 Diemerstein 6, 67468 Frankenstein, Allemagne

Surface aménagée : environ 360 m²

Vidéo: youtube.com/@tlab_RPTU

Source de l’image : t-lab, Technische Universität Kaiserslautern

Façade rideau bois alu avec RICON® System – "Mensa TUM Garching"

Projet : Restaurant universitaire à Garching/Munich (DE)
Type de construction : Façade de poteau et de poutre faite de lamibois (LVL)
Connecteurs utilisés : RICON®
Architecte : Meck Architekten GmbH, 81667 Munich, www.meck-architekten.de
Fabricant de façades et de fenêtres : Rossmanith GmbH & Co. KG, 69124 Heidelberg-Kirchheim (DE), www.rossmanith-hd.de
Maitre d’œuvre : Freistaat Bayern, représenté par le Staatliches Bauamt München 2, D-80539 Munich
Année de construction : 2017/2018, finalisé à l’automne 2018
Adresse : Mensa Garching, Lichtenbergstr. 2, 85748 Garching
Article de presse : mikado Juli 2018 „Speisen mit allen Sinnen“

Façade rideau bois alu avec RICON® System – Grundschule à Feldkirchen/München (D)

Projet : Grundschule à Feldkirchen/München (D), www.schule-feldkirchen.de
Connecteurs utilisés : RICON®
BE/ Architecte : Krug Grossmann Architekten, www.krug-grossmann.de
Façade rideau : Vereinigte Holzbaubetriebe Wilhelm Pfalzer & Hans Vogt GmbH & Co KG, www.vhb-memmingen.de
Bureau d’étude : Planungsgesellschaft Dittrich GmbH
Durée de construction : Octobre 2010 à juin 2011
Article de presse : mikado 10/2011
Brochure : Referenzprojekt Grundschule Feldkirchen

"Hamburg-Haus" – Façade rideau bois alu avec RICON® System

Projet : Hamburg-Haus auf der Expo 2010 in Shanghai (CN), www.hamburgshanghai.org
Type de construction : Bâtiment passif certifié  Poteaux et traverses de la façade en bois lamellé collé
Connecteurs utilisés : RICON®
BE/ Architecte : Arge Hamburg-Haus: Spengler Wiescholek, 22765 Hamburg, www.spengler-wiescholek.de
Dittert & Reumschüssel, 20354 Hamburg, www.dr-architekten.de
Entreprise générale de construction : Shanghai Construction (Group) General Co., Shanghai, China
Étude et dimensionnement de la façade rideau : www.menck-fenster.de
Façade rideau et fenêtres : Menck-Fenster GmbH, 19073 Wittenförden, www.menck-fenster.de
Article de presse : Sonderdruck mikado 2/2010
Brochure : Referenzprojekt Hamburg-Haus Shanghai

Ecole Tannenhag à Friedrichshafen (D) – Façade rideau bois alu avec RICON® System

Projet : Ecole Tannenhag à Friedrichshafen (D), www.tannenhag-schule.de
Connecteurs utilisés : RICON®
Architecte : Hildebrand + Schwarz Architekten GmbH, www.hildebrand-schwarz.de
Construction bois : Bernhardt Holzbau GmbH, www.holzbau-bernhardt.de

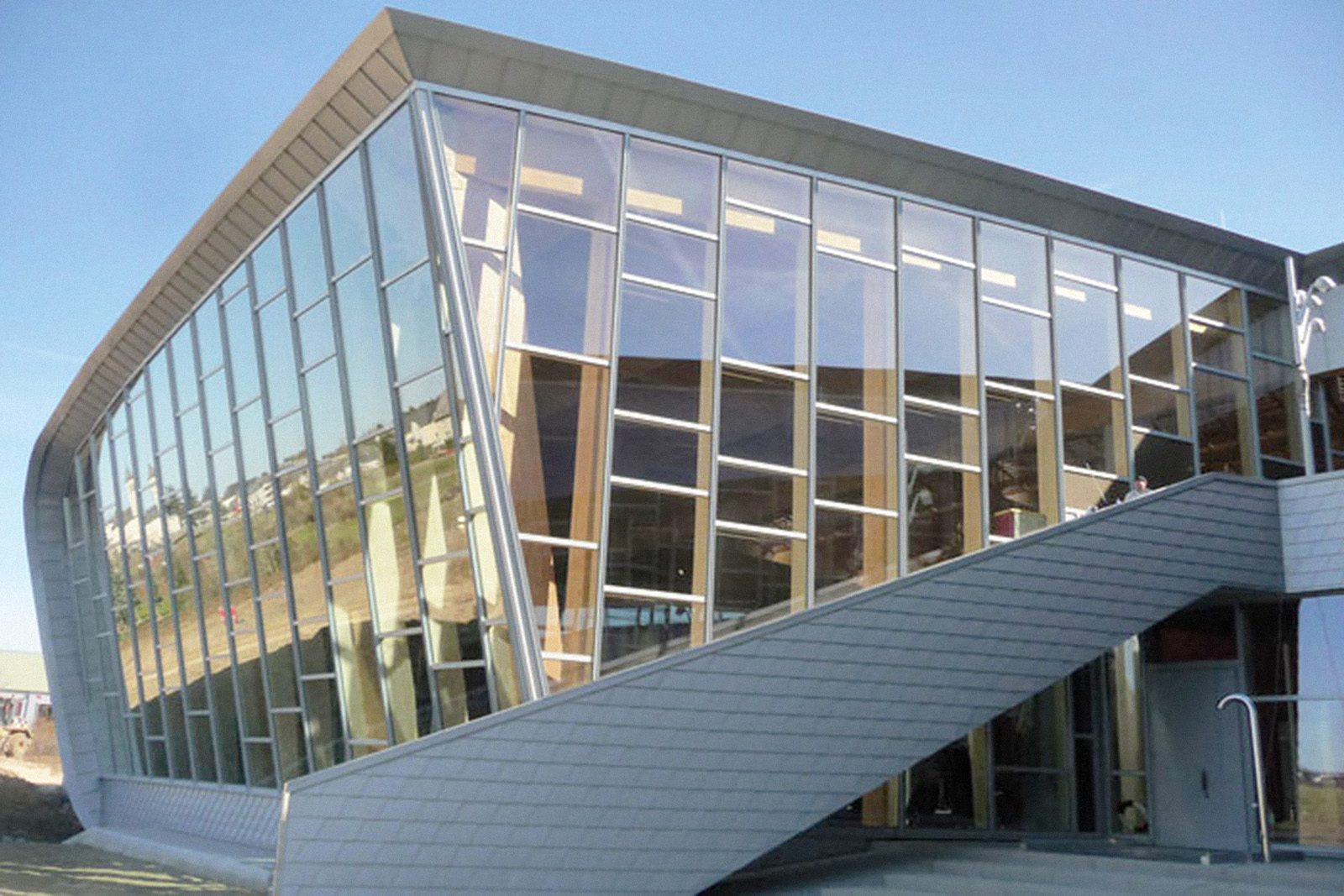

« Les Thermes » à Strassen-Bertrange – Façade en bois-aluminium-verre avec système RICON®

Projet : Centre de loisirs et de natation “Les Thermes”, Luxembourg
Connecteurs utilisés : RICON®
Maitre d’œuvre : CNI LES THERMES Strassen-Bertrange, L-8041 Strassen
Planification / Architecte : Architektengemeinschaft Les Thermes: Clemes Architecte L-4221 Esch-sur-Alzette, www.clemes.lu
Atelier Witry & Witry L-6471 Echternach, www.witry-witry.lu
Hermann & Valentiny et Associes L-5441 Remerschen, www.hvp.lu
Bureau d’étude : Communaute des Bureaux d’Etudes Schroeder & Associes, L-1626 Luxembourg
Physique de la construction / Acoustique : Von Rekowsky & Partner D-69469 Weinheim, www.rekowski.de
Constructeur bois : Ochs GmbH
Durée de construction : Février 2006 à janvier 2009
Coûts de construction : 28 mio. euros
Surface utile : 10 930 m²
Volume brut de construction : 60 560 m³
Article de presse : mikado 9/2009

Façade rideau bois alu avec RICON® System – Revitalization immeuble de bureaux et commercial “Sunyard“ (DE)

Projet : “Sunyard” – Immeuble de bureaux et commercial, Munich Obergiesing (DE)
Connecteurs utilizes : RICON®
Maitre d’œuvre : Deka Immobilien Investment GmbH, represented by Deka Immobilien GmbH Regionalbüro Süd, 80804 Munich
Architecte : ARGE Generalplanung Sunyard Nickl + Partner Architekten AG und Wörlen + Architekten GmbH
m3 Bauprojektmanagement GmbH, Ernsberger Str. 5, 81241 Munich, https://www.m3-gmbh.de/
Fabricant de façade: Lindner Fassaden GmbH, www.lindner-group.com
Bureau d’étude : IG Klein
Installations extérieures : Jocham+Kellhuber
Technique de la maison : IB Trieb
Adresse : “Sunyard“, St. Martin Str. 60, 80639 Munich
Durée de construction : Janvier 2010 à décembre 2011
Détails: L’immeuble de bureaux et commercial Sunyard est situé au cœur d’Obersendling. Environ 26.500 mètres carrés seront aménagés avec des plans d’aménagement variables, complétés par un espace commercial attrayant au rez-de-chaussée. Les cours intérieures seront ouvertes au public. Une nouvelle liaison diagonale directe entre Hohenwaldeckstrasse et la gare S-Bahn St. Martin-Strasse rendra plus attractive pour les piétons et offre un accès immédiat au rez-de-chaussée. Dans la rotonde caractéristique au coin de la rue Saint-Martin-Strasse / Hohenwaldeckstrasse, un café ouvert complète le magasin.
Article de presse : Sonderdruck mikado 1-2/2012
Brochure : Referenzprojekt Sunyard

Façade en bois-aluminium-verre avec système RICON® - Dietel Bauelemente GmbH

Projet : Dietel Bauelemente GmbH – Bâtiment d’exposition pour fenêtres, portes et escaliers
Connecteurs utilisés : RICON®
Planification : iproplan Planungsgesellschaft mbH / Chemnitz, www.iproplan.de
Architecte : Hans-Jürgen Keinert
Fabricant de façade : Hörmannshofer Fassaden Niederdorf, www.hoermannshofer.de
Bureau d’étude : BAS Scheibenberg, www.bas-scheibenberg.de
Maitre d’œuvre et facade en bois-aluminium : Dietel Bauelemente GmbH, www.dietel.de
Adresse : Dietel Bauelemente GmbH, Annaberger Straße 1, DE 09477 Jöhstadt
Durée de construction : 2010/11
Type de construction : Béton armé
Coûts de construction : env. 1,2 mio. euros
Volume brut de construction : 600 m² / 2400 m³

Système de façade FASCO® – Salle d’exposition de Schreinerei Jungmann (DE)

Projet : Salle d’exposition de Schreinerei Jungmann (DE)
Connecteurs utilisés : FASCO®, RICON® et RICON® S
Planification : Conception et développement par Tobias Jungmann (dans le cadre de sa thèse à la Staatliche Holztechniker Schule Rosenheim)
Maitre d’œuvre : Rolf Jungmann
Année de construction : 2014/15
Type de construction : Construction de poutre avec toit plat
Volume brut de construction/m² : 50m²
Adresse : Kaikenrieder Straße 38, 94244 Teisnach, www.schreinerei-jungmann.de
Détails : La façade a été réalisée dans le système FASCO, réalisant ainsi les plus grandes surfaces de verre possibles avec des joints filigranes. Les charges de vent sont largement éliminées sur la façade vitrée. Ainsi, des câbles en acier optiquement perturbateurs ou analogues pourraient être évités. Les poteaux d’angle et les stores vénitiens externes attachés étaient également revêtus de surfaces de verre peintes.
Article de presse : mikado 7/2016

Retrouvez les valeurs de résistances caractéristiques de nos connecteurs dans nos tableaux interactifs. Nous mettons également à votre disposition des tableurs, notre logiciel de calcul KNAPP DC-Statik de Dietrich’s ou notre service d’étude personnalisé. Toutes les informations sont disponibles dans notre espace Service étude :

Service étude

FASCO®-Profil | Eléments de verre collés pour constructions bois et métalliques modernes

FASCO®–Système pour façade

Profilé FASCO®- Eléments de verre collés pour constructions bois et métalliques modernes

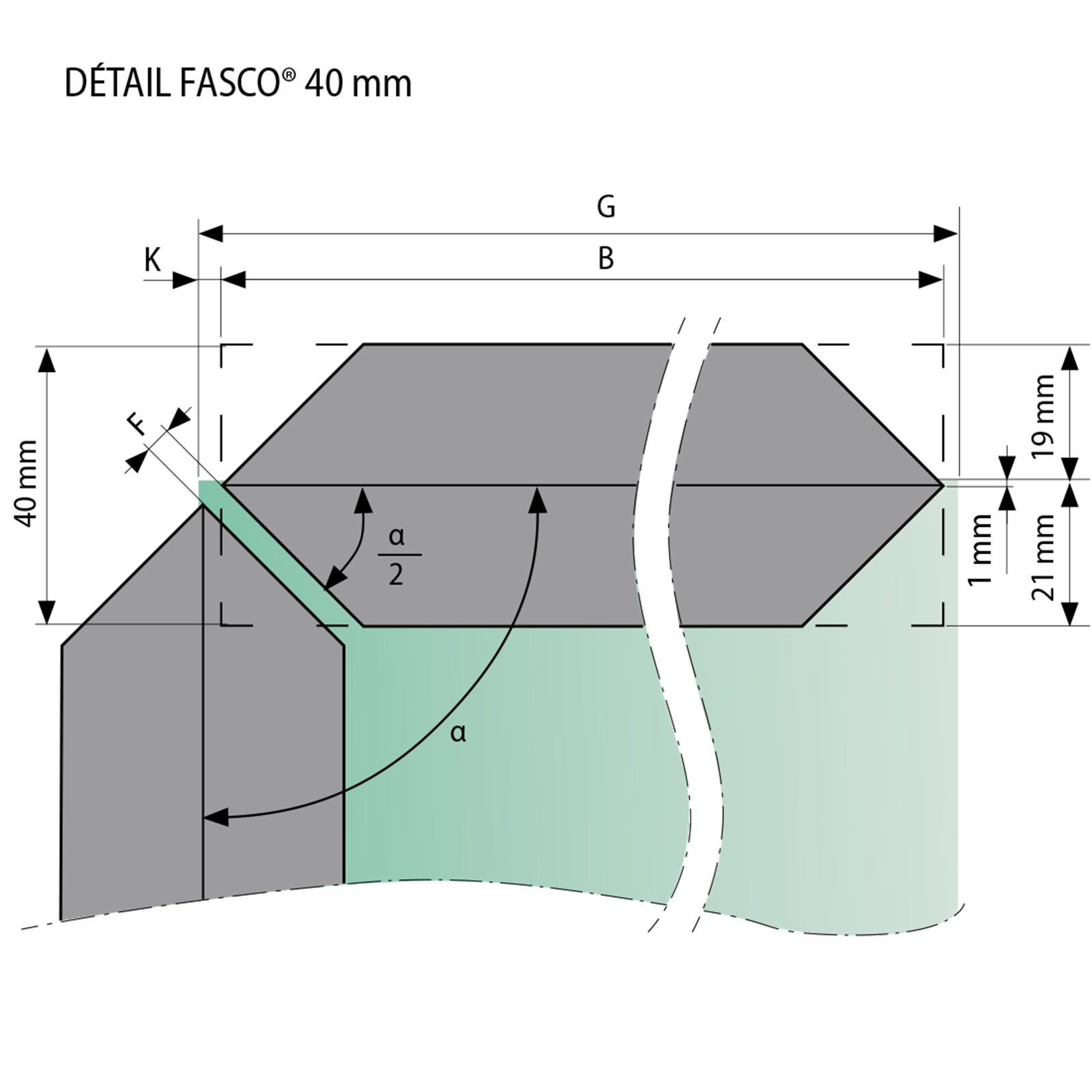

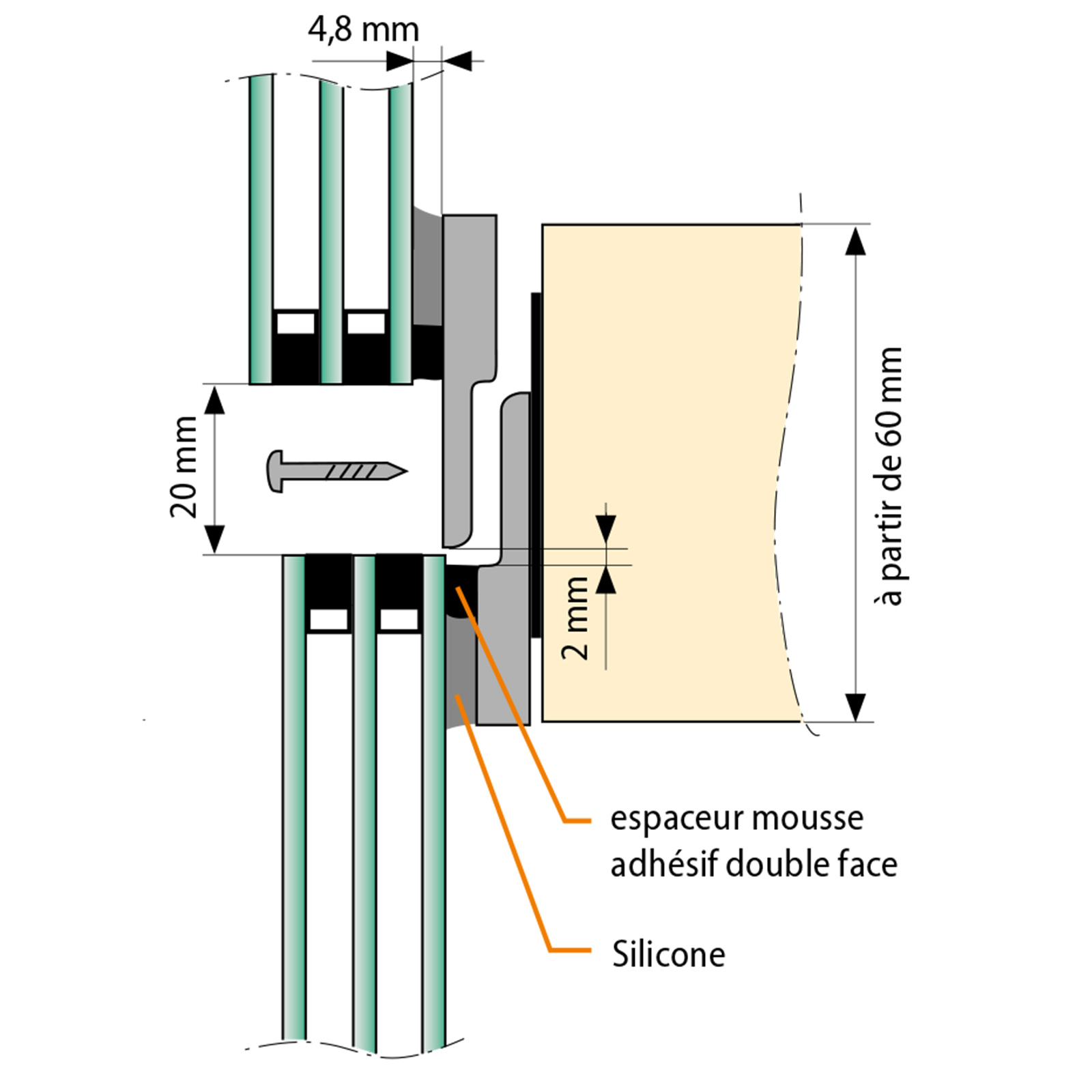

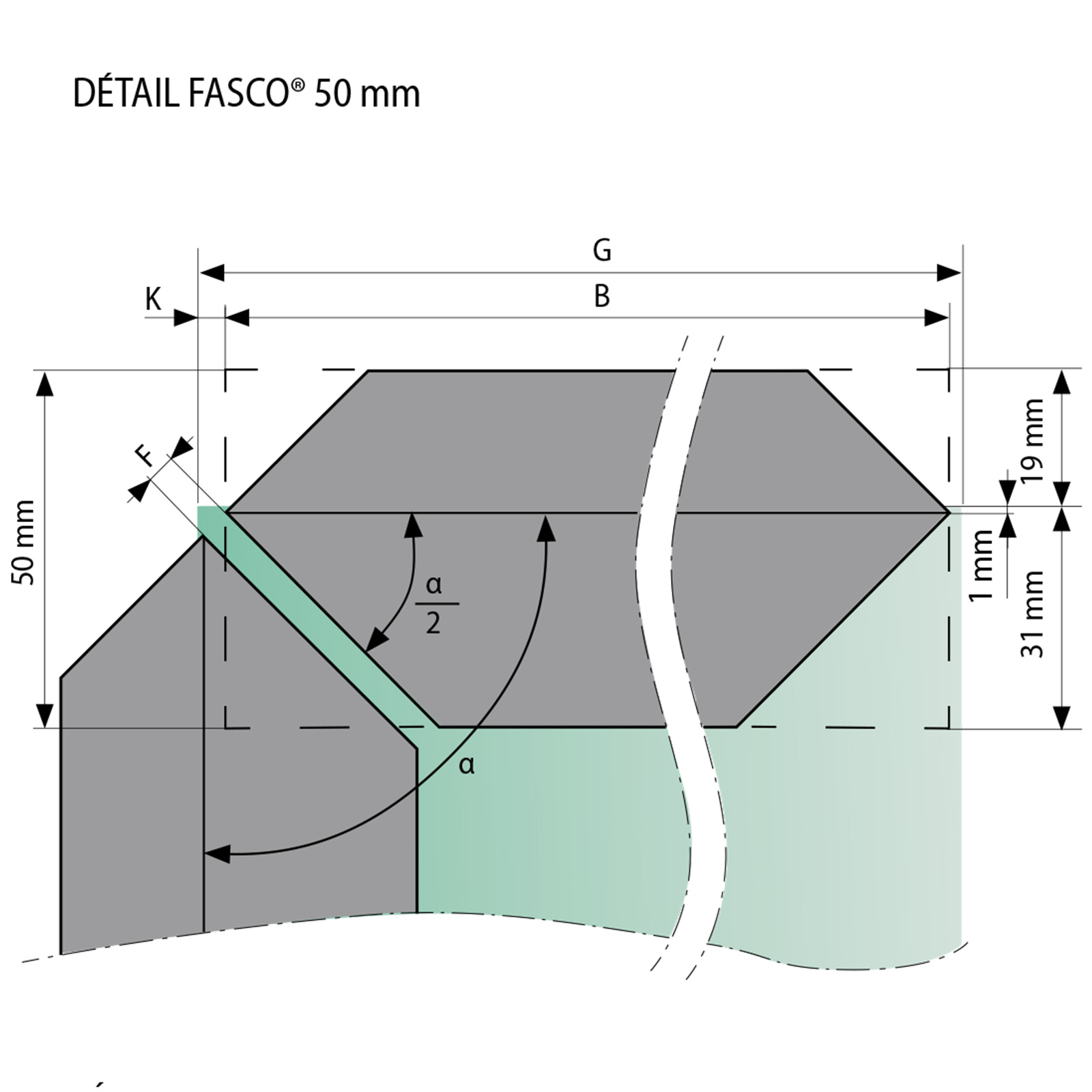

Le système FASCO® est une solution innovante et très élégante pour la mise en œuvre de vitrages fixes, combinée avec une possibilité de contreventement intelligent.

Notre profilé en plastique renforcé à la fibre de verre (GFK), permet grâce à la portance du vitrage, la réalisation de façade rideau de grande exigence architecturale.

  • Permet un très beau rendu architectural
  • Mise en œuvre intelligente, réduit les temps de montage d’environ 20 % par rapport aux systèmes de façade standard
  • Évite les dispositifs de contreventement
  • Le verre intérieur du vitrage isolant prend en charge le contreventement
  • Faible transmission thermique dû à l’utilisation de profilés GFK (plastique + fibre de verre) au lieu de l’aluminium
    Étude technique et scientifique de faisabilité (2001-2008)
  • Le jointage extérieur silicone permet une surface de façade plane, dans la continuité du verre
  • Agrément Technique en cours

Devenez partenaire

Devenez partenaire et profitez des avantages de notre système de façade innovant.

Bâtiment UP STRAW - Bâtiment avant-gardiste en paille, verre et profilé FASCO®

Connecteurs utilisés : FASCO® Mobic (BE)
Architecte : Helium 3 Mme Caroline Broux HAVRESAC M Denis Delpire
BET Structure : HOMECO
Construction : MOBIC – M. Jean Philippe Moutschen hwww.mobicsa.be
Maître d’oeuvre : Groupement d’entreprises momentané M3H, M. Jean-Philippe Moutschen
Maître d’ouvrage : Cluster Eco-Construction M. Hervé-Jacques Poskin
Année de construction : 2021
Type de construction Un bâtiment composé de modules 3D entièrement préfabriqués en usine, livrés et assemblés au chantier. Les modules s’articulent autour d’espaces centraux d’échanges et de rencontres généreusement vitrés.
Adresse : 7 Avenue d’Ecolys 5020 NAMUR, Belgique
Surface nette : 400 m²
Détails : Immeuble de bureaux
Coût : 640 000 €
Vidéo : https://vimeo.com/613528064

Façade FASCO® en bois-aluminium-verre – Immeuble à Haselbach

Projet : Immeuble à Haselbach
Type de construction : Construction en bois massif dans des murs en bois lamellé-croisé avec vitrage fixe statique
Connecteurs utilisés : Système de façade FASCO®
Entrepreneur général : Weirer Holzbau GesmbH, 8842 Katsch
Architecte : Dipl.-Ing. Dr. techn. Karl-Heinz Schwarz, www.architekt-schwarz.com
GLASSOLUTIONS – Eckelt Glas GmbH, www.eckelt.at
Article de presse : mikado 7/2013

Système de façade FASCO® – Solar Decathlon 2012 – Team Ecolar de Konstanz

Projet : Solar Decathlon 2012 – Team Ecolar de Konstanz
Connecteurs utilisés : Système de façade FASCO®
Détails : Un système modulaire pour tous – La conception de notre maison ECOLAR repose sur deux principes: la modularité et la flexibilité. Ces leitmotivs parcourent l’ensemble du concept – à commencer par la construction, jusqu’au design de l’intérieur. Nous avons donc développé un système simple: comme pour un système modulaire, il existe peu d’éléments normalisés à partir desquels un nombre quelconque de variantes peut être conçu, puis modifié ou désassemblé. Dans une grille de base de 4,30 m à 4,30 m, différents Raumkonfi peuvent être utilisés pour une variété d’utilisations. Les façades peuvent alors être facilement insérées dans ce cadre et formées de manière opaque, translucide ou transparente selon les besoins. Tous ces éléments sont pré-produits en tant que composants préfabriqués avec une grande précision dimensionnelle. Ainsi, le temps, l’argent et le matériel peuvent être utilisés efficacement.

Système de façade FASCO® – „Freie Stadtschule St. Gallen“

Projet : Zone d’étude pour « freie Stadtschule St. Gallen » (DE)
Connecteurs utilisés : Système de façade FASCO®
Architecte : Klaiber Partnership AG Cédric Bosshard, www.klaiberag.ch
Constructeur de bois : Blumer Lehmann, www.blumer-lehmann.ch
Bureau d’étude : Borgogno Eggenberger + Partner AG
Durée de construction : Octobre 2013 à juillet 2014
Article de presse : mikado edition 2015

Système de façade FASCO® – Salle d’exposition de Schreinerei Jungmann (DE)

Projet : Salle d’exposition de Schreinerei Jungmann (DE)
Connecteurs utilisés : FASCO®, RICON® et RICON® S
Planification : Conception et développement par Tobias Jungmann (dans le cadre de sa thèse à la Staatliche Holztechniker Schule Rosenheim)
Maitre d’œuvre : Rolf Jungmann
Année de construction : 2014/15
Type de construction : Construction de poutre avec toit plat
Volume brut de construction/m² : 50m²
Adresse : Kaikenrieder Straße 38, 94244 Teisnach, www.schreinerei-jungmann.de
Détails : La façade a été réalisée dans le système FASCO, réalisant ainsi les plus grandes surfaces de verre possibles avec des joints filigranes. Les charges de vent sont largement éliminées sur la façade vitrée. Ainsi, des câbles en acier optiquement perturbateurs ou analogues pourraient être évités. Les poteaux d’angle et les stores vénitiens externes attachés étaient également revêtus de surfaces de verre peintes.
Article de presse : mikado 7/2016
