Solutions d'assemblage pour la fabrication de portes et fenêtres modernes

Les systèmes DUO 30/35 et UNO 30 permettent une fixation parfaite des habillages, doublages et autres pièces décoratives pour les portes. Les tourillons plastiques Knapp sont résistants à l’humidité, idéal pour les assemblages de cadres de portes et fenêtres. Le système KLICK est un dispositif pour la fixation de moulures et petites pièces de décoration par clipsage. FIXclip-Barre et FIXclip sont des solutions pour une fixation impeccable des parcloses de fenêtre.

Les différentes solutions permettent un haut degré de préfabrication. Elles garantissent un montage invisible, elles sont auto-serrantes et pour la plupart démontables. Elles répondent aux plus grandes exigences en termes de mise en œuvre et d’optique.

DUO 30, DUO 35 | Systèmes d'accroche en acier zingué

DUO 30 - Assembleur à crochet en acier zingué

Prix : accès limité aux utilisateurs enregistrés.

DUO 35 - Assembleur à crochet en acier zingué

Prix : accès limité aux utilisateurs enregistrés.

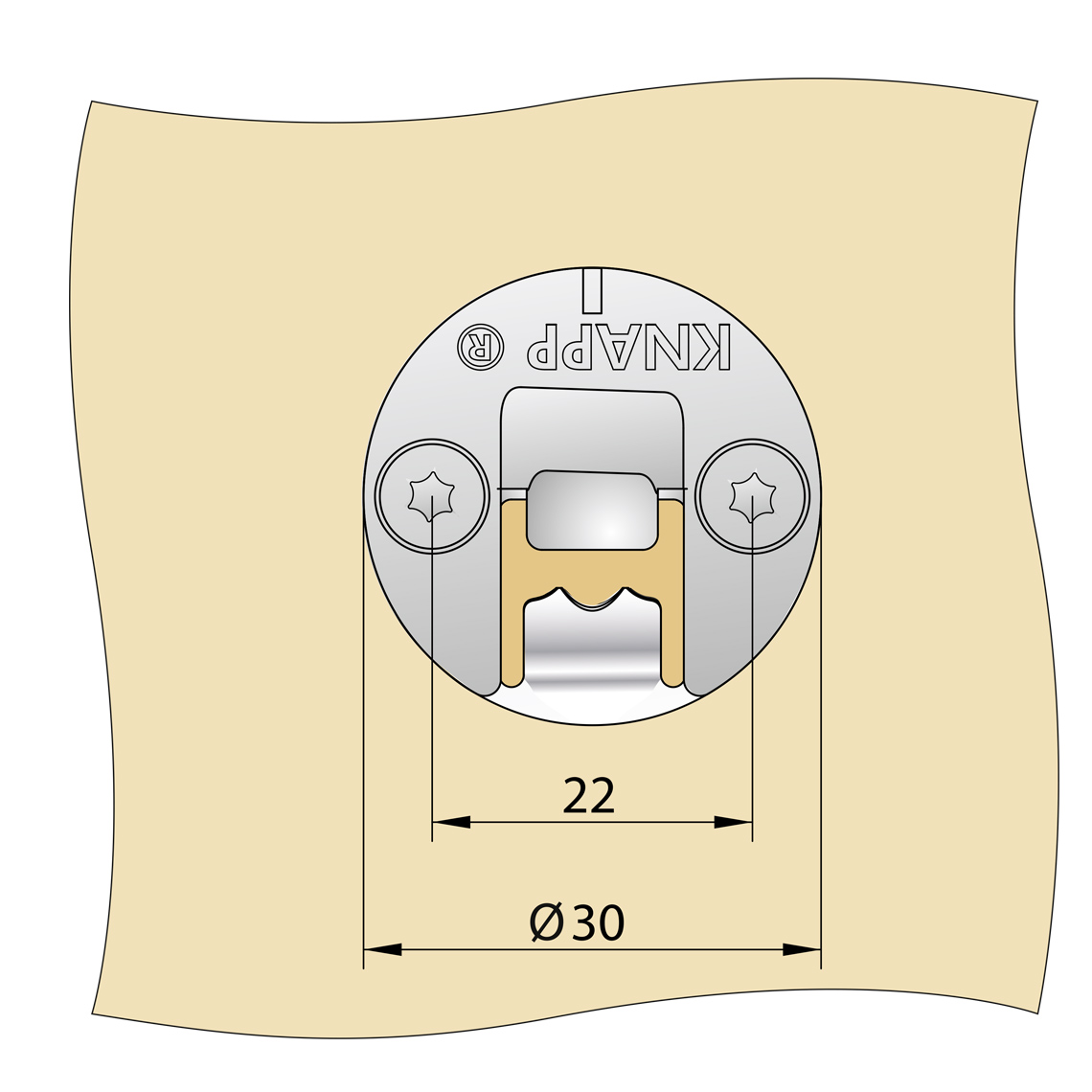

Les systèmes DUO 30 et 35 se composent de deux ferrures identiques qui viennent s’emboiter l’une dans l’autre. L’assemblage réalisé est très stable, après vissage des pièces et emboitement, le montage est de suite résistant. De par son diamètre, le système DUO 35, monté avec des vis Euro est privilégié pour la mise en œuvre industrielle avec usinage CN.

  • Simple – juste à emboîter
  • Invisible – finition propre et net
  • Gain de temps – immédiatement résistant
  • Profondeur d’encastrement faible – seulement 3 mm
  • Adaptable – 2 dimensions ø = 30 et 35 mm et 2 versions au choix, avec jeu latéral (mL) et sans jeu latéral (oL)
  • Rapide – mise en œuvre avec vis standard
  • Distance d’accroche de 15 mm
  • Montage et démontage à souhait – rapide et sans dommage

UNO 30 | Système d’accroche en inox avec solution de verrouillage

UNO 30 - Système d’accroche en acier inoxydable

Prix : accès limité aux utilisateurs enregistrés.

Ensemble UNO 30 - Système d’accroche en acier inoxydable avec vis

Prix : accès limité aux utilisateurs enregistrés.

Goupille de verrouillage en acier à ressort pour DUO 30 et UNO 30

Prix : accès limité aux utilisateurs enregistrés.

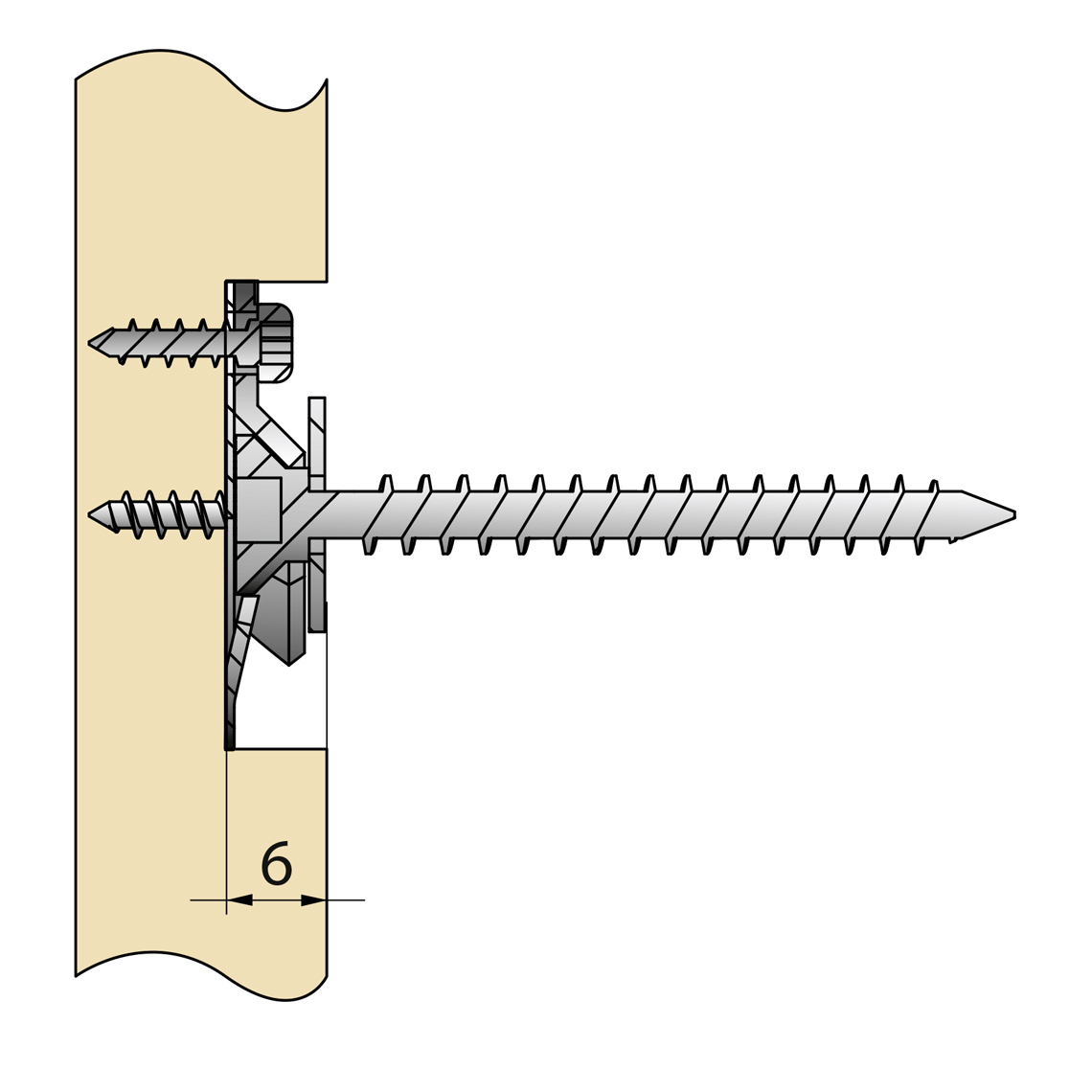

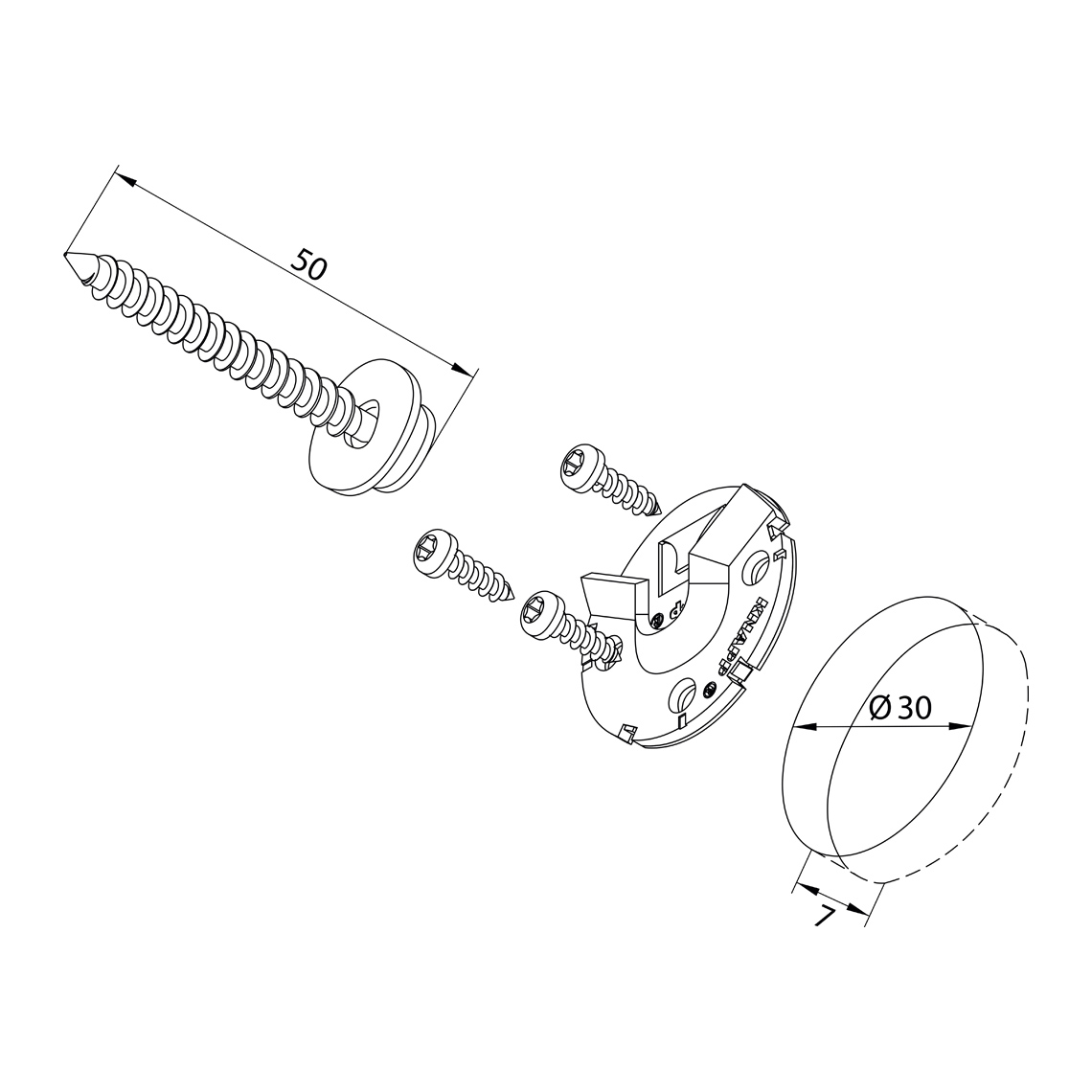

Le système d’accroche en inox UNO 30 se compose d’une ferrure ronde avec une ouverture en forme de V fixée par 3 vis Ø 3 mm et à l’opposé d’une vis d’accroche tête fraisée et d’une rondelle butée. La forme en V assure le guidage et rend l’accroche facile et rapide. Si nécessaire, la goupille de verrouillage permet de bloquer et sécuriser l’assemblage en sens contraire à l’emboitement. La ferrure UNO 30 peut se fixer en applique ou s’encastrer, dans un simple perçage ou dans une rainure de 30 mm. La vis d’accroche fournie est prévue pour venir en butée contre la rondelle et donner directement le réglage optimal.

  • Simple – montage intuitif
  • Invisible – possibilité de montage encastré
  • Auto-serrant – pas d’outil nécessaire à la pose
  • Gain de temps – résistant de suite
  • Adaptable  – fonctionne également avec des vis standards
  • Sûr – verrouillage possible avec la goupille
  • Polyvalent – profondeur d’encastrement seulement 7 mm ou fixation possible en applique
  • Compact –  distance d’accroche de 15 mm
  • Résistant – supporte jusqu’à env. 150 kg/1,5 kN au cisaillement

Le système UNO 30 s’utilise pour la fixation de panneautages muraux, panneaux miroir, tableaux, plinthes et mains courantes. Il est très polyvalent et peut être fourni en tout inox pour une utilisation en milieu humide. Il permet d’absorber des tolérances entre le support et le panneau ou sur les plinthes, grâce à la goupille de verrouillage en acier à ressort.

Conseil :

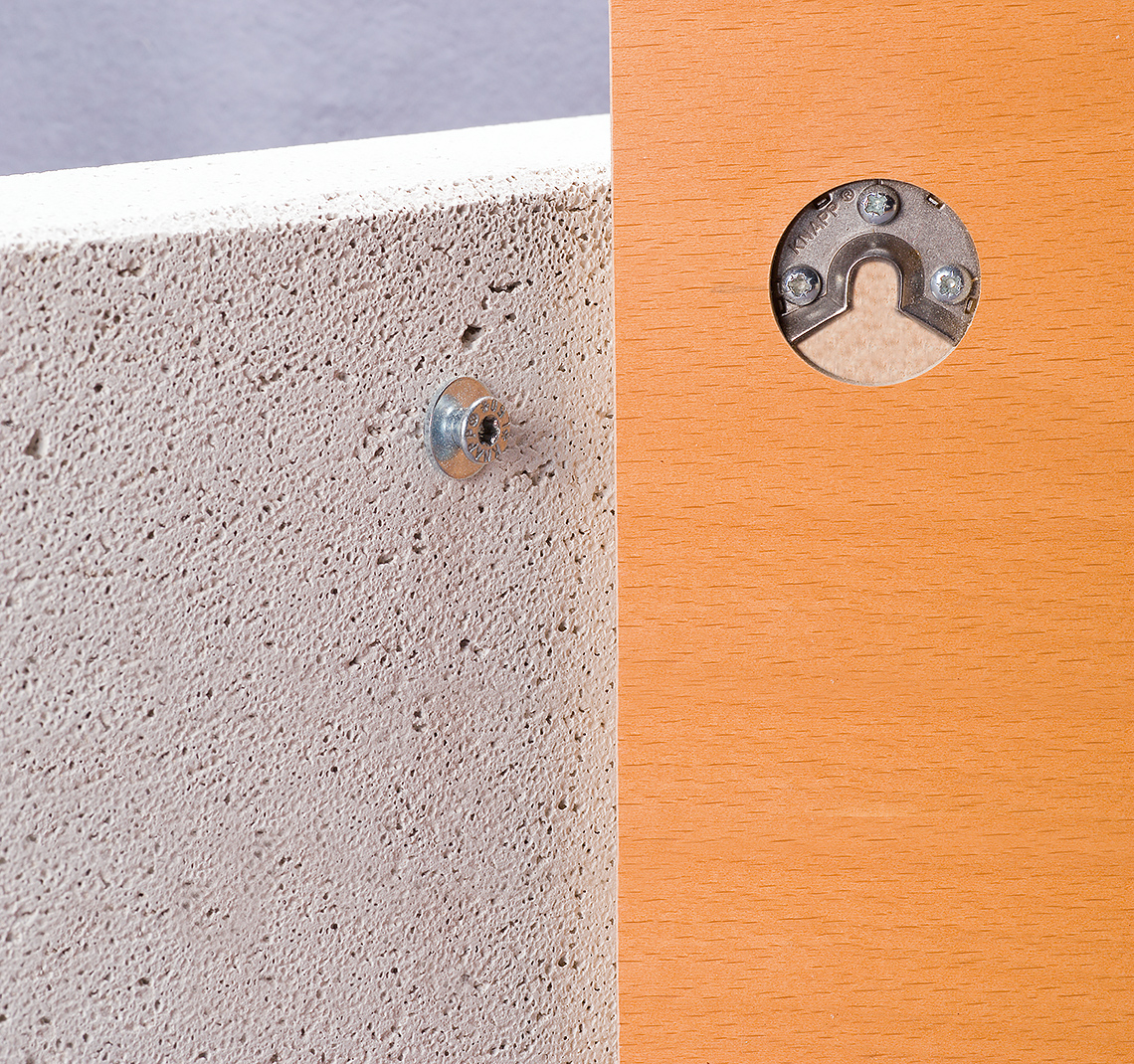

Uno 30 s’utilise en général comme assemblage classique pour le bois. La mise en œuvre peut néanmoins aussi se faire à l’aide de chevilles adaptées sur de la brique, du béton, des plaques de plâtre et tous autres matériaux porteur. Pour des applications sur le béton et sur des plaques de plâtre il est préférable d’utiliser des rondelles de diamètre 25 mm.

Tourillon KNAPP® | Tourillon moderne en polyamide

Tourillon plastique KNAPP®

Prix : accès limité aux utilisateurs enregistrés.

Le tourillon KNAPP est disponible en diamètre 6 mm et 8 mm. Il est constitué d’un plastique de haute résistance qui ne craint pas l’humidité. Ses rainures latérales et les deux trous permettent la bonne répartition de la colle Knapp ou équivalente dans l’ensemble du perçage, cela garantie un ancrage solide dans les matériaux et après séchage un assemblage très résistant des pièces.

  • Résistant – assemblage résistant de suite après emboitement, le filetage augmente la tenue.
  • Rapide – pas besoin de laisser sous presse (important pour les machines de collage et pose de tourillons automatique)
  • Effet serrant – filetage plastique pour le maintien jusqu’au séchage de la colle
  • Efficace – les rainures latérales évitent les surpressions (comme par ex. avec la colle blanche) et permettent la diffusion optimale de la colle dans les trous.
  • Stable – pas de variation dimensionnelle lors des changements d’hygrométrie – utilisation en intérieur et en extérieur.
  • Qualité – homogénéité du tourillonnage pour une qualité constante –  pas de risque de casse comme par ex. pour les tourillons en bois dur (hêtre, etc…)
  • Solide – par collage avec la colle-KNAPP® PU+ l’assemblage devient particulièrement très résistant.
  • Propre – pour l’utilisation sur machine de collage et pose automatique, la colle blanche (ex. PVAc) est à privilégier pour un nettoyage plus facile.
  • Fabrication en série – convient bien pour une mise en œuvre sur machine automatique

KLICK-System | Assembleurs sur base queue d'aronde en polyamide

KLICK - Système de fixation à queue d'aronde

Prix : accès limité aux utilisateurs enregistrés.

miniKLICK - Système de fixation à queue d'aronde en 2 pièces

Prix : accès limité aux utilisateurs enregistrés.

sKLICK - Système de fixation à queue d’aronde à visser

Prix : accès limité aux utilisateurs enregistrés.

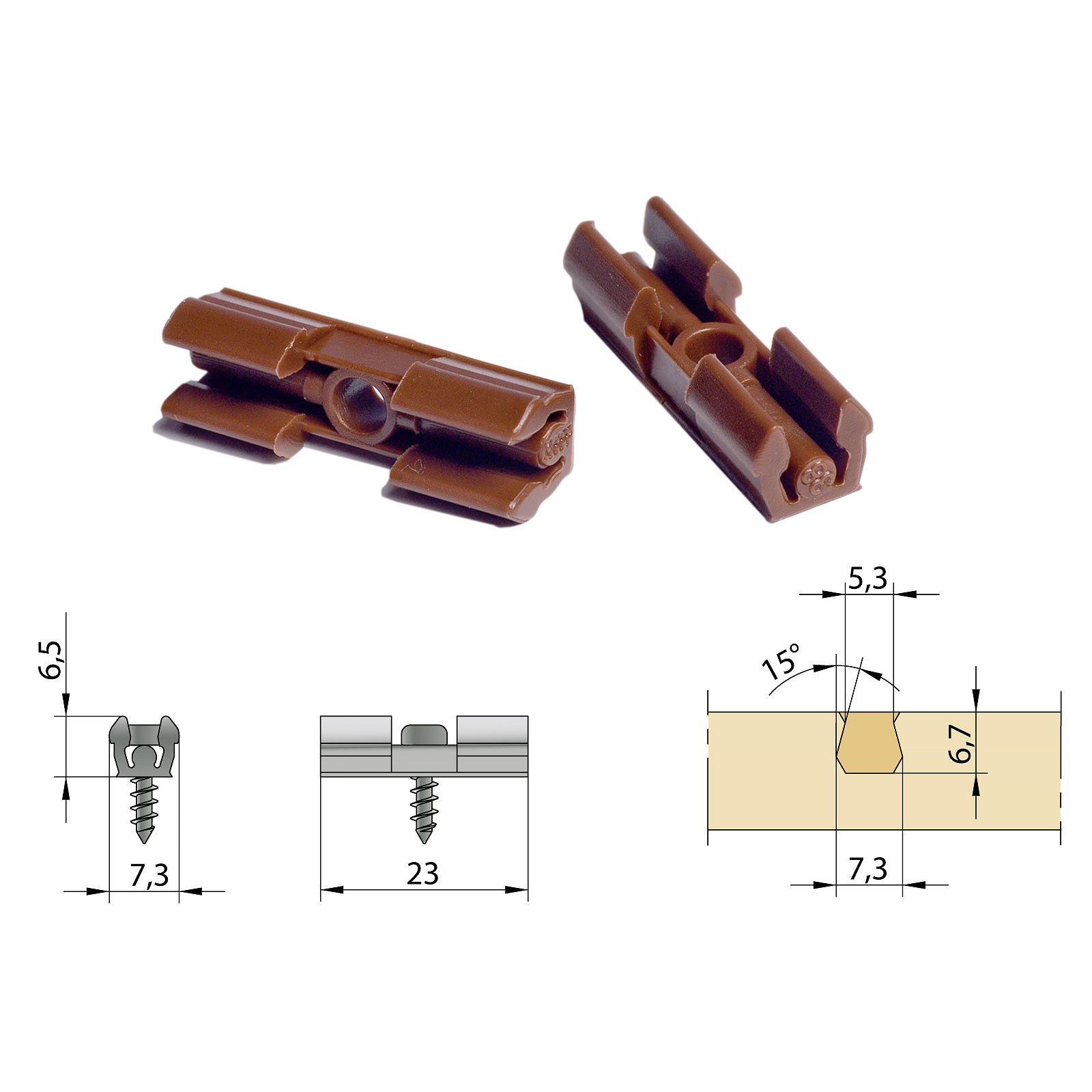

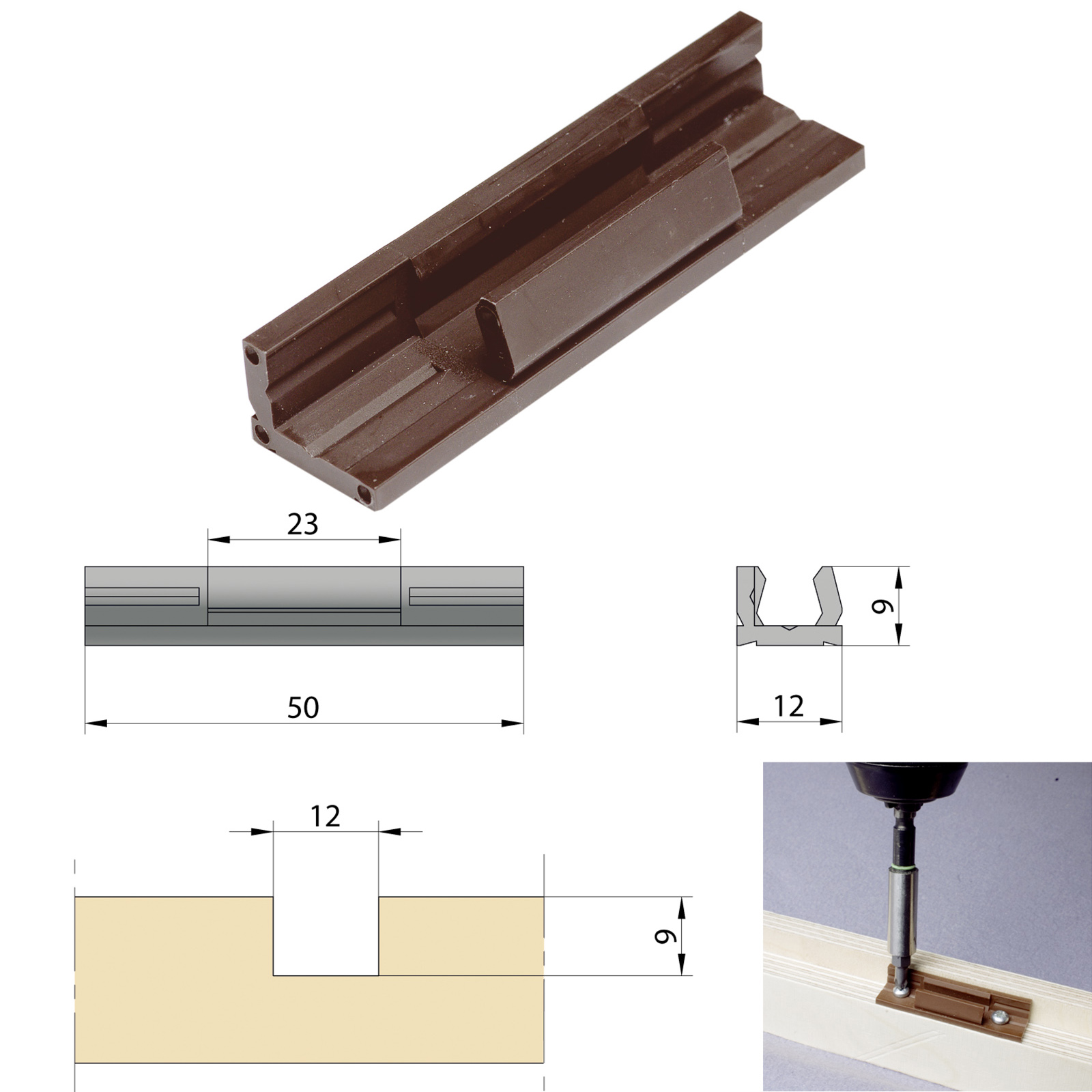

Les assembleurs à queue d’aronde KLICK et sKLICK sont une solution de fixation invisible par clipsage de pièces décoratives. KLCIKpro est un adaptateur pour sKLICK et KLICK. La combinaison sKLICK et KLICKpro permet une mise en œuvre sans outil particulier.

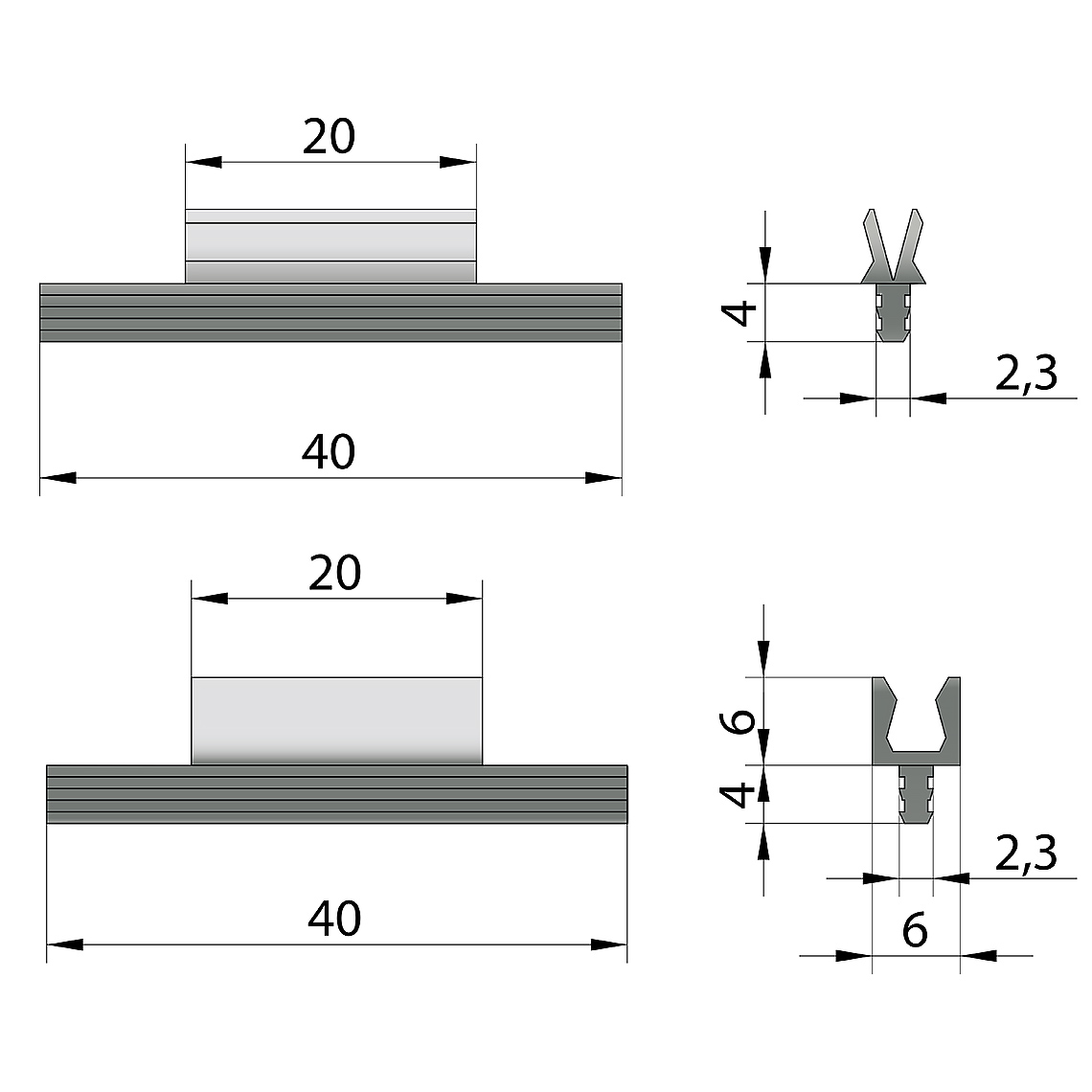

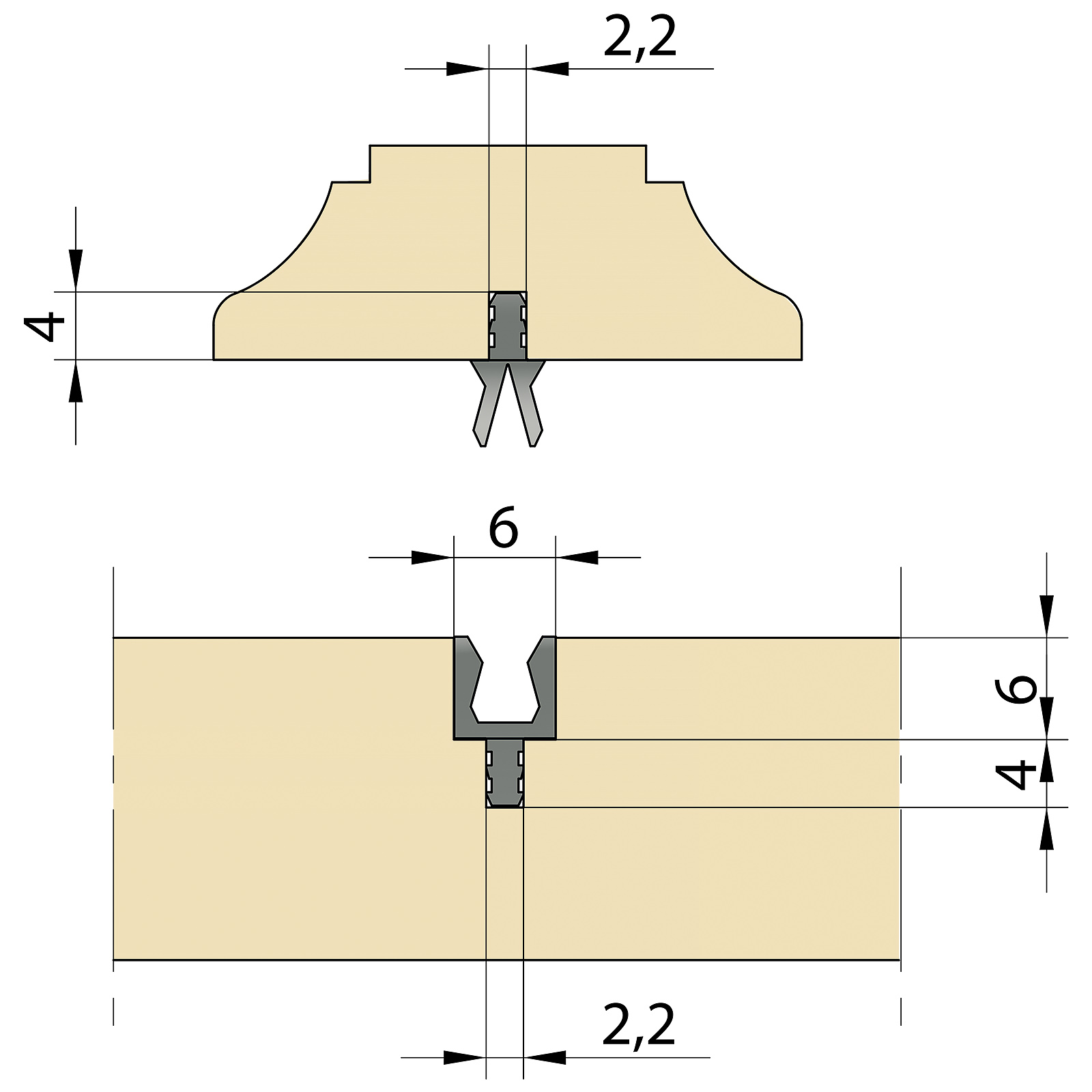

miniKLICK est un assembleur à queue d’aronde en 2 pièces pour petites moulures décoratives. Tous les assembleurs KLICK sont en plastique résistant aux UV et aux intempéries.

  • Idéal pour la fixation de pièces de petites dimensions ou de panneaux de faibles épaisseurs
  • Invisible – fixation cachée, par ex. de bandeaux, habillages et moulures décoratives
  • Simple – emboitement par clipsage de face
  • Gain de temps – immédiatement résistant
  • Montage et démontage à souhait – rapide et sans dommage – idéal lors de la finition et du transport
  • Autoserrant – se rend indémontable par collage

FIXclip-Barre | Système de fixation et d'étanchéité pour parclose

FIXclip GLE20 plus

Prix : accès limité aux utilisateurs enregistrés.

FIXclip GLE20 plus - SET

Prix : accès limité aux utilisateurs enregistrés.

FIXclip-Barre est le seul système permettant de faire la fixation des parcloses et l’étanchéité en une seule opération. Ce principe fait gagner du temps de montage et surtout garantie une étanchéité et une finition parfaite des parcloses.

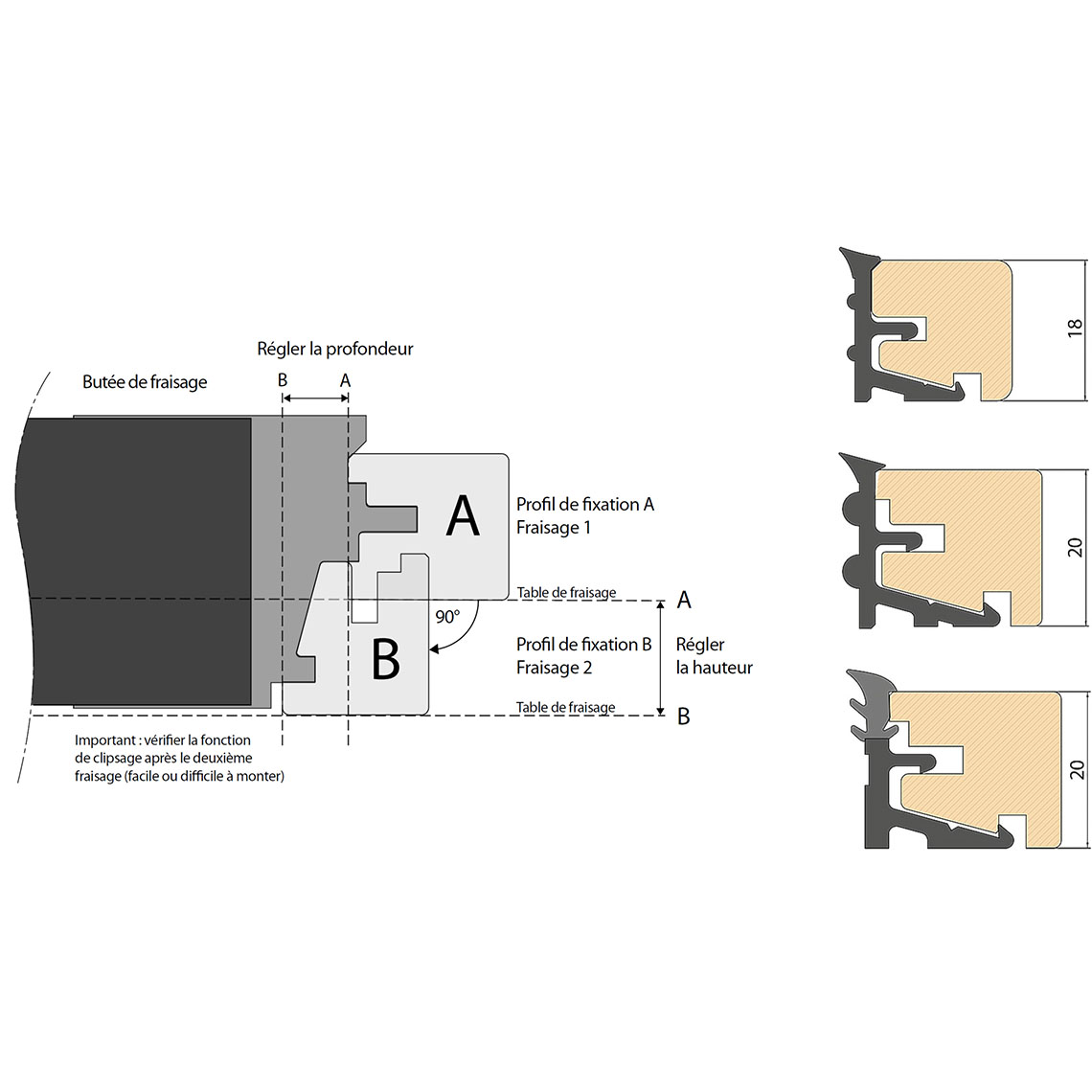

FIXclip-Barre est en composite résistant aux UV et aux intempéries, il est disponible en 3 variantes GLE18 / GLE 20 et GLE 20 Plus avec joint d’étanchéité à bourrer.

  • Fixation et étanchéité en un seul dispositif
  • Gain de temps – les parcloses bois sont simplement clipsées
  • Optique parfaite – maintien des parcloses, joints fermés
  • Jointage étanche – pas d’eau de condensation dans les feuillures grâce aux joints d’étanchéités
  • Propre – pas de vis ou tête de clou apparent ou joint silicone mal réalisé
  • Sûr – pas de casse de vitrage lors du clouage
  • Adaptable – pose des vitrages en atelier ou sur chantier
  • Testé – répond aux plus hautes exigences
  • Rapide – fixation des profilés par clouage ou vissage
  • Profilé en matière de haute qualité, élastique, résistant au clouage, aux UV, aux intempéries et aux produits de finition et de nettoyage
  • Pour vitrages fixes, fenêtres et portes bois et bois-aluGLE20 Plus – avec joint à bourrer :
  • Permet plus de tolérances et un montage facile même sur chantier.
  • Démontage simple des vitrages après avoir retiré le joint à bourrer
  • Peut s’utiliser avec joint a bourrer ou joint silicone

Protection antieffraction – Les classes de résistance RC1 et RC2 sont atteintes par vissage du système de fixation et d’étanchéité à sec (la validation doit être confirmée par des tests sur un élément entier).

FIXclip | Systèmes de fixation pour parcloses et moulures

FIXclip | Systèmes de fixation pour parcloses et moulures

Prix : accès limité aux utilisateurs enregistrés.

FIXclip GLE20 plus

Prix : accès limité aux utilisateurs enregistrés.

FIXclip GLE20 plus - SET

Prix : accès limité aux utilisateurs enregistrés.

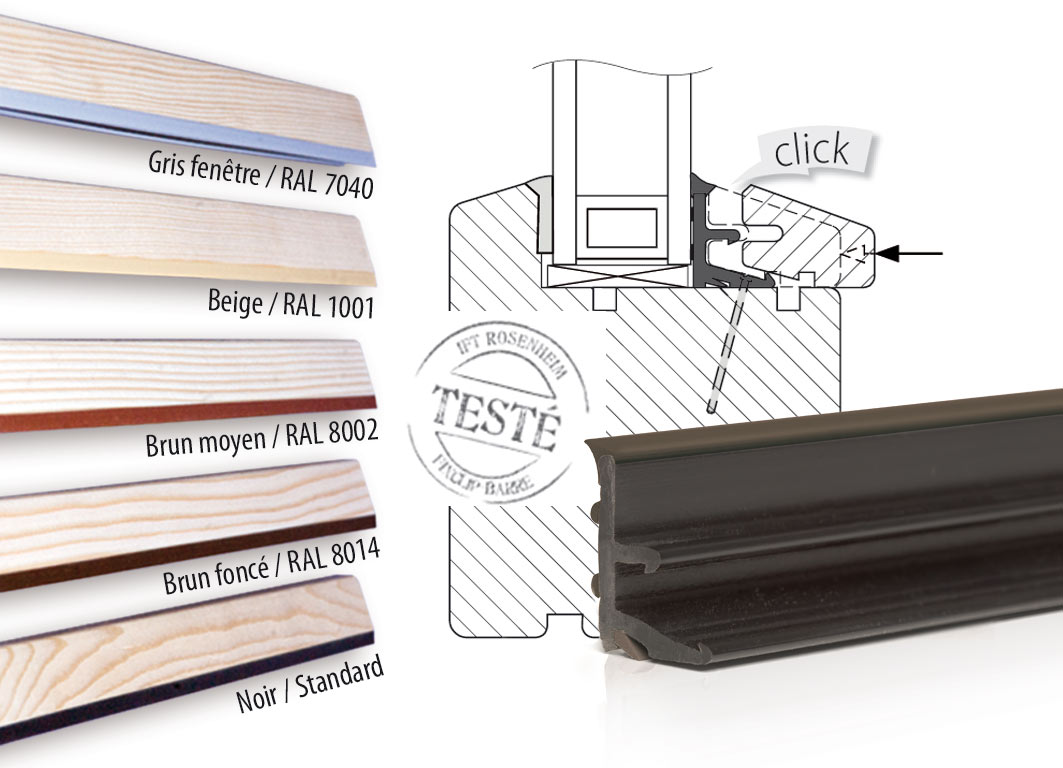

FIXClip est une solution pour la fixation cachée de vitrages et de parcloses. Grâce à ce système les vitrages ou panneaux de remplissage sont fixés sur les fenêtres ou les portes d’entrée sans les marques de clouages apparents visibles traditionnellement sur les parcloses. FIXClip est mis en œuvre pour des vitrages fixes, fenêtres et portes bois et bois-alu. Il existe en 2 dimensions H16 et H20 (H12 sur demande).

  • Optique parfaite – aucune fixation visible après montage
  • Gain de temps – processus de fabrication efficace
  • Fixation par coulage ou par vissage
  • Pas de risque de casse du vitrage au clouage
  • Invisible – pas de vis ou tête de clou apparent
  • Propre – démontage et remontage des parcloses sans dommages
  • Testé – au vent, classe C5 (EN 12210) et aux chocs, classe 3 (EN 13049)

Protection antieffraction – Les classes de résistance RC1 et RC2 sont atteintes par vissage du système de fixation et d’étanchéité à sec (la validation doit être confirmée par des tests sur un élément entier).
