Systèmes d’assemblage pour constructions bois génie civil modernes

Auf den nächsten Seiten finden Sie unsere Verbindungssysteme für den modernen Ingenieurholzbau:

Das MEGANT® Verbindungssystem deckt mit seinen Standard-Größen Anschlussbreiten ab 100 mm für Anwendungen in Haupt- und Nebenträger bis 500 kN Tragkraft mit nur 2 cm Einhängeweg ab. Das RICON®S -System bietet bis 116 kN mit nur 3,5 cm Einhängeweg eine kraftschlüssige Verbindung. Beide Verbindungssysteme sind für Anschlüsse an Holz, Stahl oder Beton einsetzbar. Die Verbinder MEGANT® und RICON® S werden ohne, dass sich diese verkanten beim Einhängen montiert. Die Verbinder ermöglichen einen hohen Vorfertigungsgrad.

Sie verfügen über die Europäische Bauzulassung (ETA) über eine CE-Kennzeichnung und bieten mit regelmäßiger Fremdüberwachung gleichermaßen Sicherheit für Planer, Architekten, Verarbeiter und Bauherrn. Alle Verbinder werden unsichtbar montiert, sind selbstspannend und meist zerlegbar. Sie erfüllen damit höchste Ansprüche an die Verarbeitung und Optik.

MEGANT® | Connecteur pour constructions bois génie civil modernes, jusqu'à 500 kN

MEGANT® – Connecteur grande capacité

Prix : accès limité aux utilisateurs enregistrés.

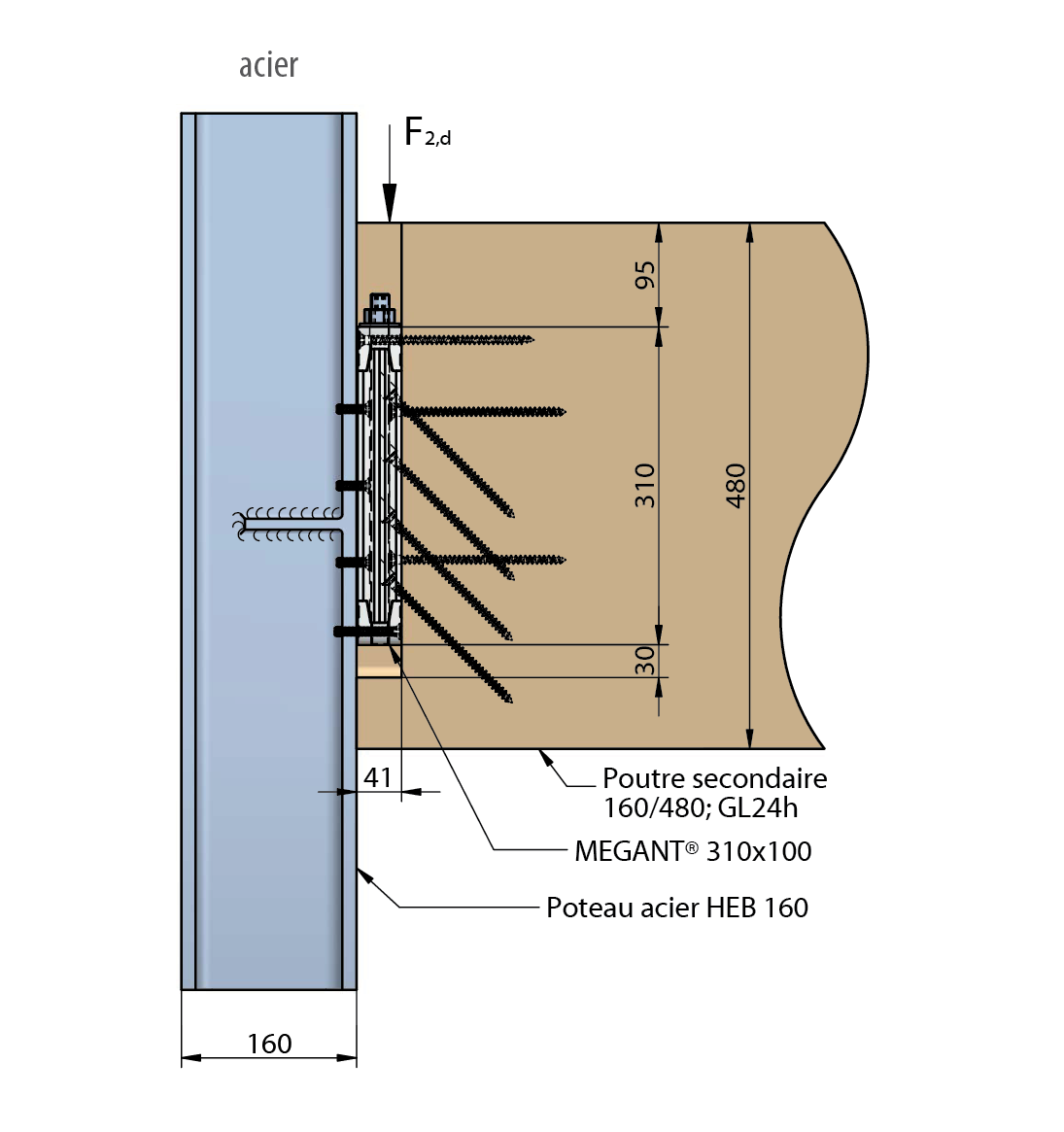

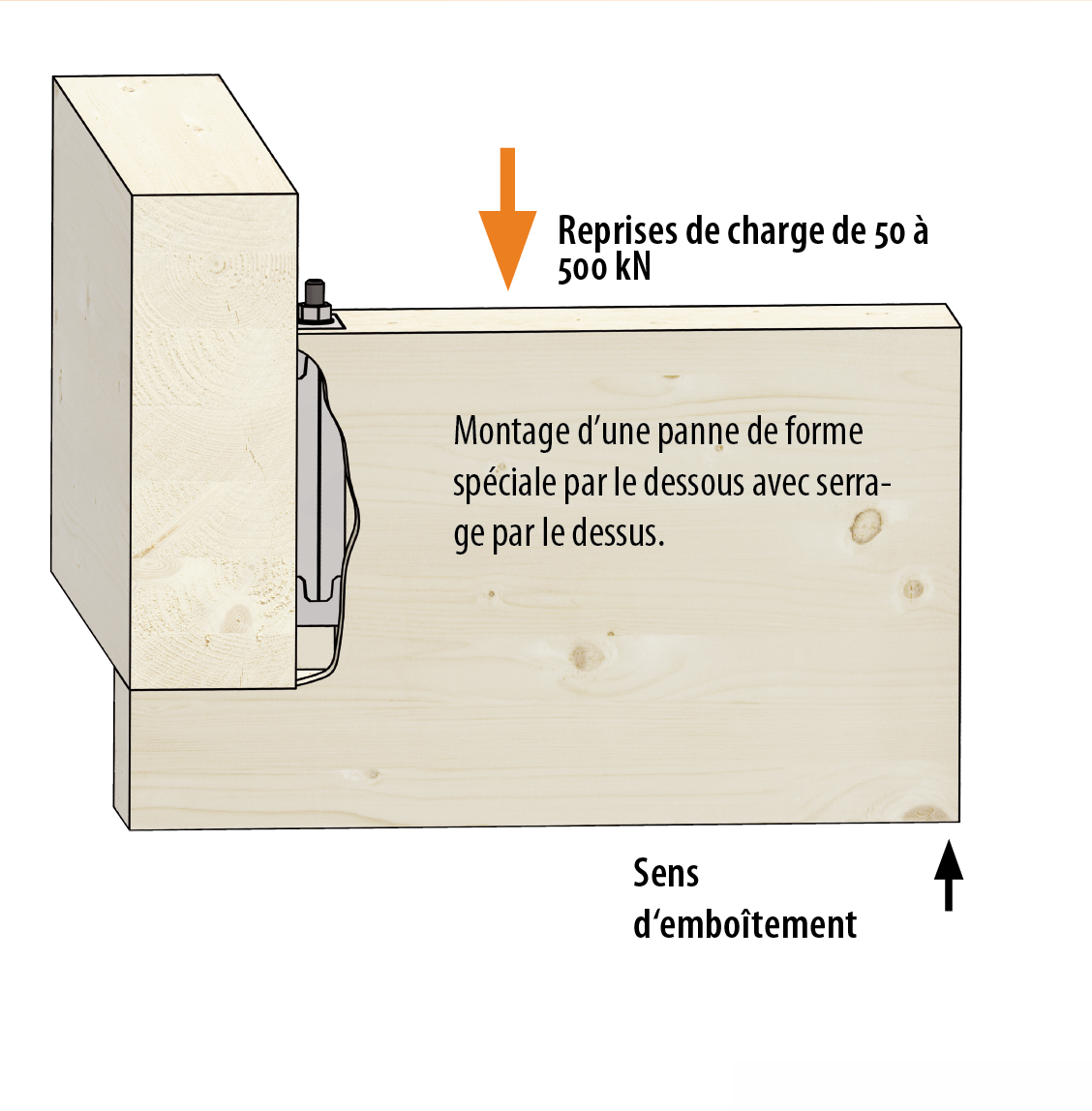

Le connecteur pour poutres principales et secondaires MEGANT® se compose de deux plaques d’assemblage identiques avec des mâchoires de formes coniques en aluminium de classe AW 6005 qui s’emboîtent avec la liaison de tiges filetées. Ce type de connecteur est mis en œuvre pour la réalisation d’assemblages invisibles pour des sections à partir de 100 mm et jusqu’à des sollicitations à la charges de 500 kN. MEGANT® est disponible en nouvelles versions* standard, en 3 largeurs et longueurs différentes. Des dimensions spéciales sont possibles sur demande.

  • Reprises de charges – standard jusqu’à 341 kN, sur demande jusqu’à 500 kN
  • Résistant à la corrosion – pour l’utilisation dans des centres aquatiques
  • Pour des sections de bois à partir d’une épaisseur de 100 mm

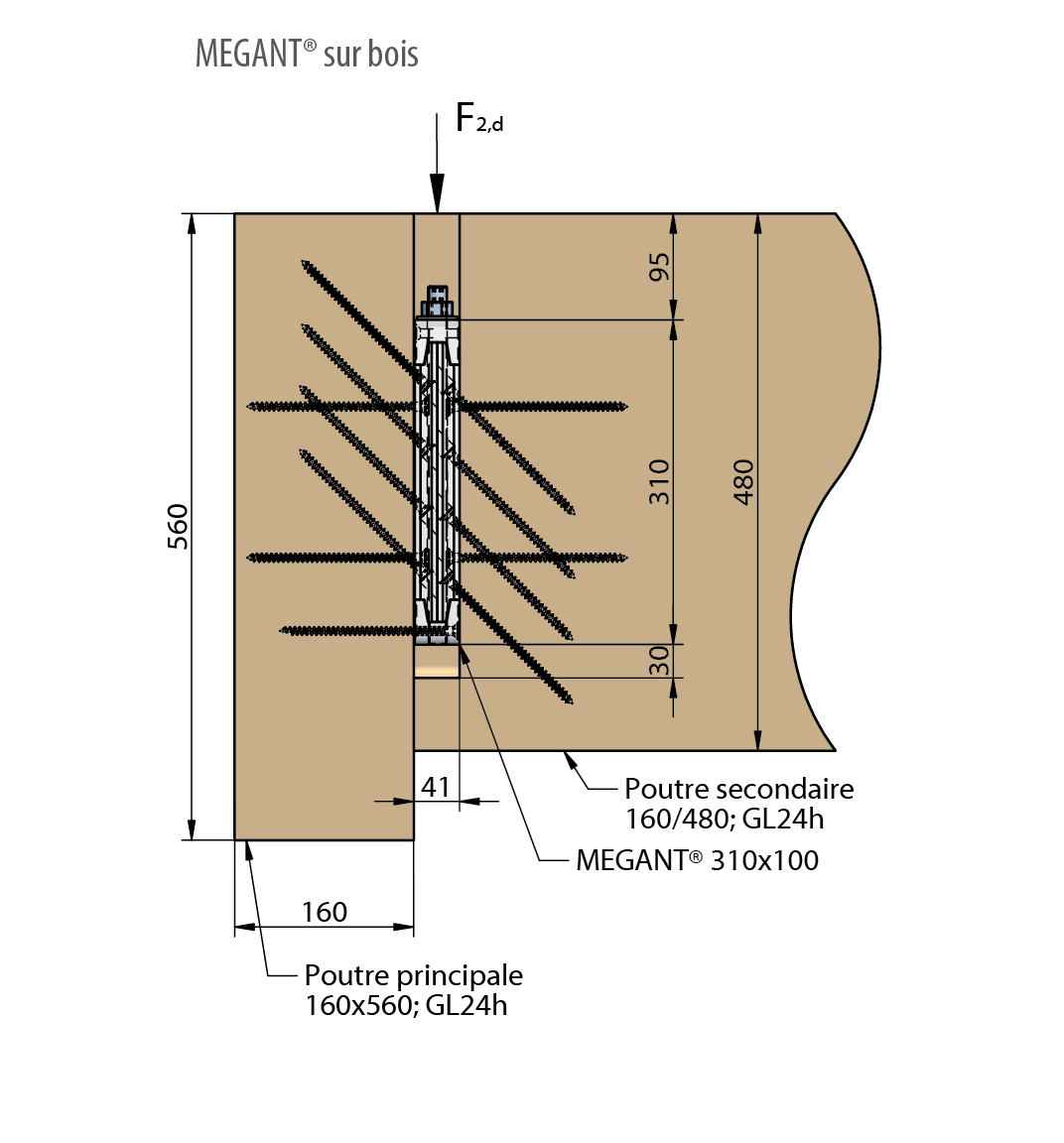

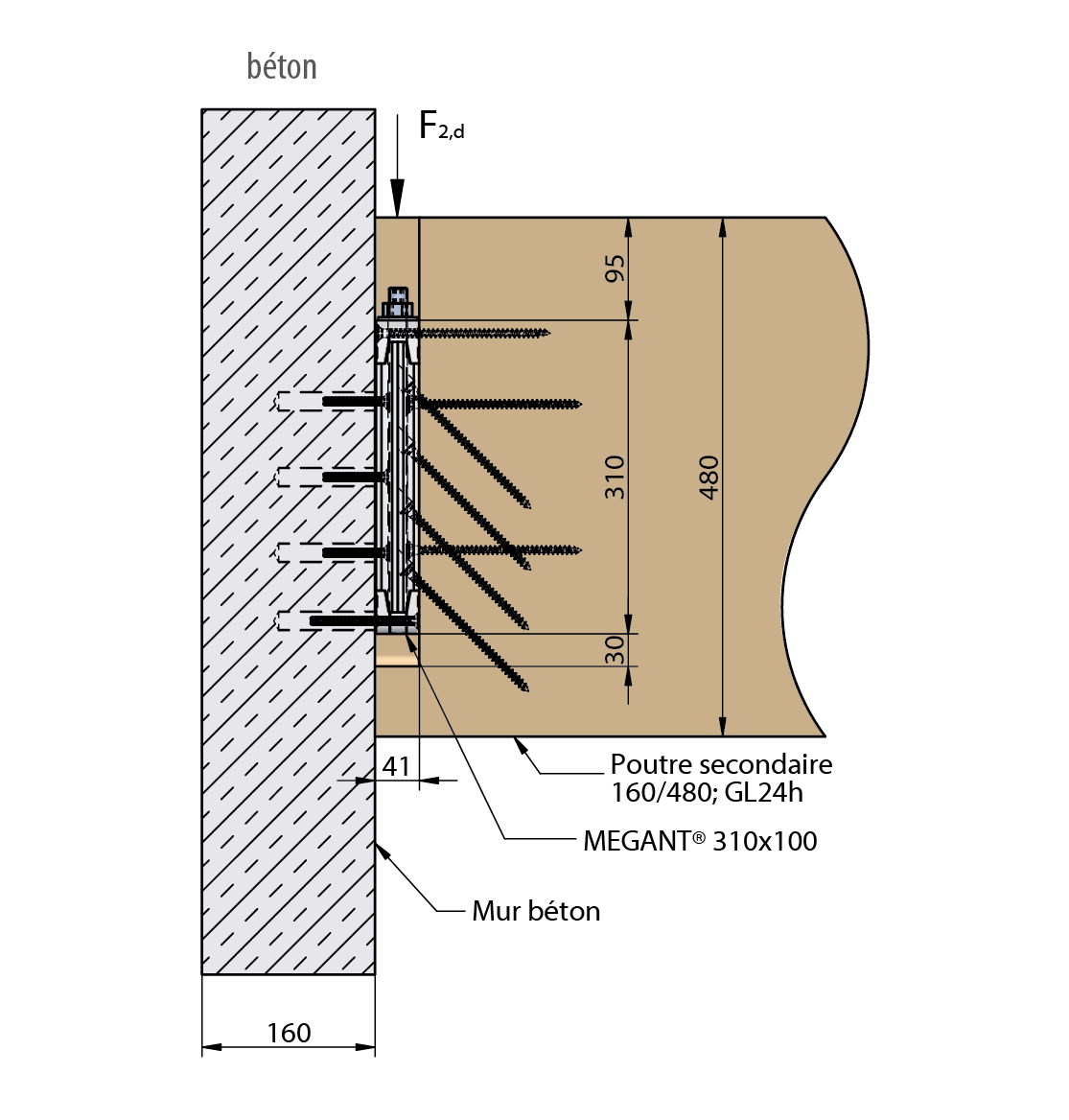

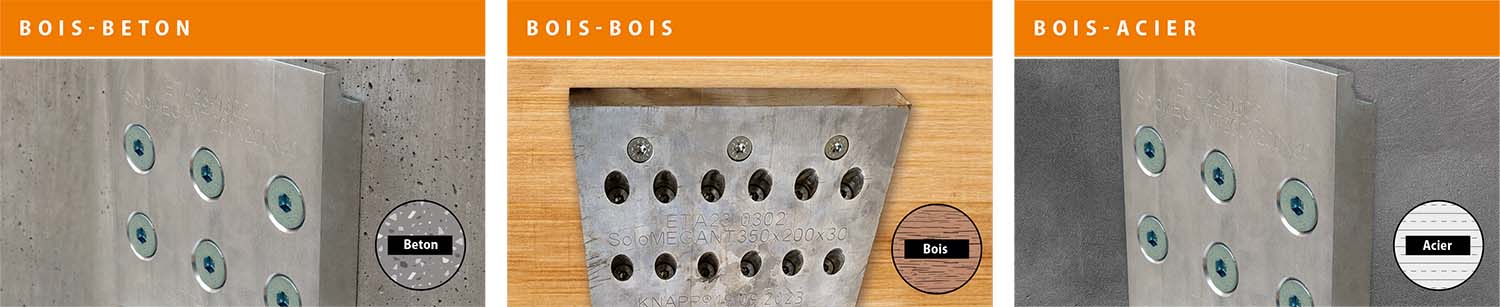

  • Plusieurs solutions de fixation – sur bois, acier et béton
  • Utilisations possibles sur les matériaux alternatifs comme le LVL, CLT, Parallam, Intrallam en résineux ou feuillus
  • Innovant et unique – montage possible dans tous les sens sans coincement

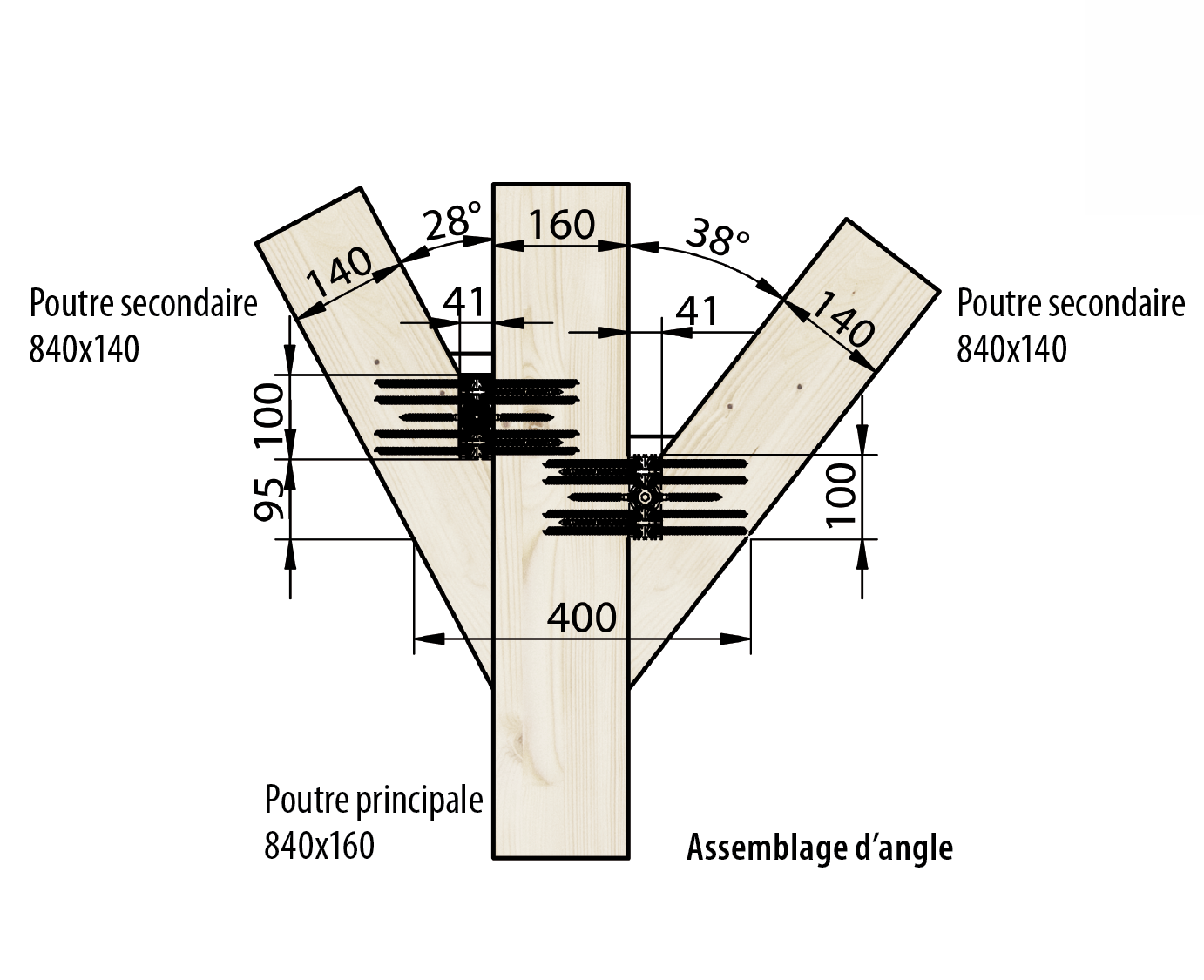

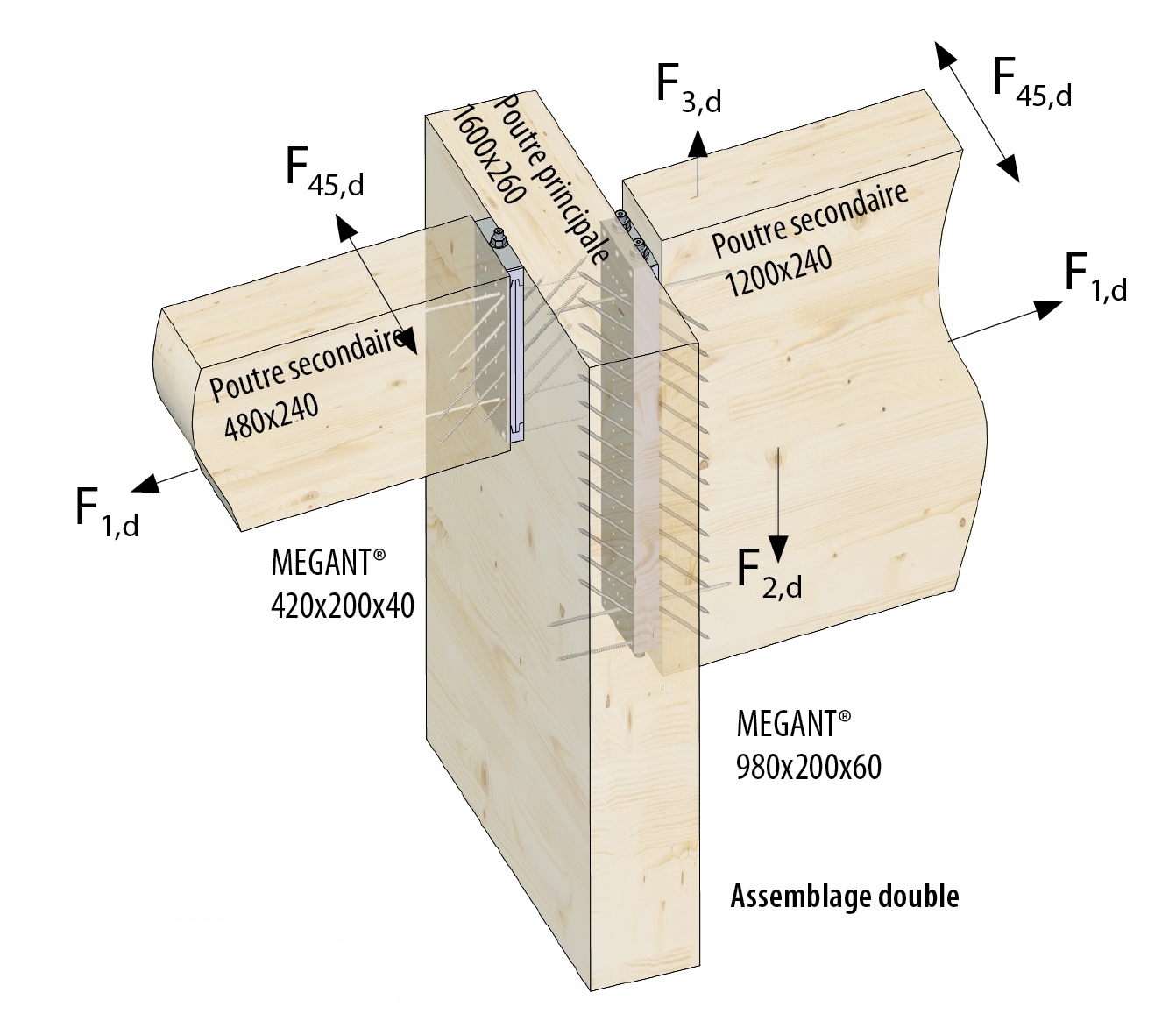

  • Efforts possibles sur tous les axes
  • Plan de vissage des plaques d’assemblage optimisé
  • Résistant au feu grâce à l’encastrement fermé sur trois cotés
  • Grutage et montage rapide – haut degré de préfabrication – très courte distance
    d’emboîtement, seulement 2 cm
  • Montage et démontage à souhait – rapide et sans dommage
  • Justification de la résistance à la torsion pour des assemblages sur des poutres principales rigides ou non rigides à la torsion suivant agrément ETA
  • Testé – marquage CE et Agrément ETA 15/0667 pour applications sur bois résineux ou feuillus

*nouvelles dimensions standard MEGANT®: 310x60x40, 430x60x40, 550x60x40, 310x100x40, 430x100x40, 550x100x40, 310x150x50, 430x 150×50, 550x150x50 mm

Ingénierie bois – Maison du café Fischer avec connecteur MEGANT®

Projet : Maison du café Fischer
Connecteurs utilizes : MEGANT®
Maitre d’œuvre : Bäckerei & Konditorei Dirk Fischer
Architecte : Architekturbüro Gerd Schwab, www.architekt-schwab.de
Construction bois : Ing. Holzleimbau Wiedmann GmbH & Co. KG, www.wiedmann-holzleimbau.de
Zimmerei Holzbau Fehrenbach, www.zimmereiguide.com/zimmerei_holzbau_fehrenbach
Bureau d’étude : Ingenieubüro Sättele, www.saettele-ing.de
Année de construction : 2015

Banc de randonnée XXL Allgäu, Mittelberg/Allgäu

Projet : Banc de randonée XXL Allgäu, Mittelberg/Allgäu
Type d’assemblage utilisé : MEGANT®, RICON S
Construction bois :  Holzbau Lipp   www.lipp-holzbau.de/
Informations projet : initié par “AllgäuTopHotels“ le plus grand banc d’Allemagne a été réalisé à côté de la localité de Mittelberg offrant une vue fantastique sur le Neuschwanstein et les alpes. Ce projet de 12 mètres de long et 6 mètre de haut est une attraction gratuite, propriété de l’office de tourisme Mittelberg.
Source images et texte : Lipp

Ingénierie bois - Generationenhaus in Starnberg (D)

Projet : Generationenhaus in Starnberg (D)
Descente de charge : 82 kN
Maitre d’œuvre : Familie Weinhart
Architecte : Regnauer Hausbau GmbH & Co. KG
Etude statique MEGANT®: Knapp GmbH, Euratsfeld
BE : Regnauer Hausbau GmbH & Co. KG
Construction bois : Regnauer Hausbau GmbH & Co. KG,  www.regnauer.de
Durée de construction : env. 5 mois
Surface habitable : env. 330 m²

Ingénierie bois – Restaurant "Le Panoramic", Schnepfenried (F)

Projet : Restaurant “Le Panoramic”, Schnepfenried (F)
Connecteurs utilisés : MEGANT® et RICON®S
Maitre d’œuvre : SMA Syndecat mixte da ménagement des stations de montagne de la vallée de Munster
Architecte : Ateliers d-Form, www.atelier-d-form.com
Bureau d’étude : Optime Ingénierie, contact@optime-be.com
Construction bois : Dattler, www.dattler.fr
Durée de construction : Juillet – décembre 2012 (6 mois)
Type de construction : Construction mixte
Volume brut de construction /m² : 1050m²
Coûts de construction : 11 millions d’euros pour l’ensemble du système
Charge : 320 kN
Article de presse : Wood Surfer 4-5/2013
Brochure : Referenzprojekt Panoramarestaurant Schnepfenried

Ingénierie bois – Construction d’un hall de stockage à A-5611 Großarl / Salzburg

Projet : Construction d’un hall de stockage à A-5611 Großarl / Salzburg
Descente de charge : 420 kN
Maitre d’œuvre : HHG Großarl, A-5611 Großarl, www.heizkraft.at
Architecte : Rohrmoser Plan, A-5600 St.Johann im Pongau, www.rohrmoserplan.com
BE structure : Bmst. Dipl.-Ing. (FH) Gerhard Hettegger, 5611 Großarl Nr. 282 Statische Bearbeitung Betonbau, Holzbau und Bodengutachten
Etude statique MEGANT®: FS1 Fiedler Stöffler Ziviltechniker GmbH, A-6020 Innsbruck, a href= »http://www.fs1-gmbh.at »>www.fs1-gmbh.at
Construction bois : Unterkofler Plan & Bau GmbH, Charpente et menuiserie, A-5611 Großarl, www.unterkofler.at
Durée de construction : Juillet et août 2012
Surface du bâtiment : 1.565 m²
Article de presse : mikado 1-2/2013
Brochure : Referenzprojekt Biomasseheizkraftwerk Großarl

Ingénierie bois - Eurospar Attnang-Puchheim

Architecte : Dworschak+Mühlbachler Architekten ZT GmbH
BE : Ingenieurbüro Meinhart und Partner Ziviltechniker GmbH
Construction bois : Schmid Baugruppe Holding AG, www.schmid-baugruppe.at
Construction bois/taille : Buchacher Holzleimbau GmbH
Constructeur : GNIGL Projektentwicklung und Errichtungs GmbH
Maitre d’œuvre : Spar Österreichische Warenhandels AG
Type d’assemblage utilisé : MEGANT®
Dimensions connecteur /descente de charges : Megant 990/100/40 avec 292 kN et Megant 1000/150/50 avec 369 kN
Année de construction : 2013
Surface du bâtiment : 1.400 m²
Communiqué de presse : Holzmagazin 7/2014

Ingénierie bois – Stilhof

Projet : Stilhof
Type d’assemblage utilisé : MEGANT® et RICON® S
Projet : Immeuble commercial
Lieu : Eugen-Sänger-Ring 7a, 85649 Brunnthal
Année de construction : 2014/2015
Architecte : M13 Architekten GmbH, www.m13-architekten.de
BE : IGK Ingenieurgesellschaft Klein mbH, www.igk-klein.de
Construction bois : Gumpp und Maier GmbH, www.gumpp-maier.de
Maitre d’œuvre : Remo Stilhof, www.remo-fliesen.de
Surface de bâtiment : 2.466m²
Descriptif projet : Le bâtiment a été conçu pour la présentation de carrelages, et de pierres naturel haut de gamme, de parquets mais aussi de cuisines, bains et cheminées. La construction en bois a garanti un temps de construction très court.

Ingénierie bois - Aide et Soins à Domicile (BE)

Projet : Aide et Soins à Domicile
Connecteurs utilizes : MEGANT® et RICON® S
Maitre d’œuvre : Aide et Soins à Domicile asbl, www.namur.aideetsoinsadomicile.be
Planification / Architecte : Lanotte & Goderniqux architectures Atelier d’Architecture Thierry Lanotte sprl, www.atelierlanotte.be
Bureau d’étude : BSolutions sprl, www.bsolutions.be
Construction bois : Peter Müller GmbH, Zur Morsheck 49, B-4770 Amel (Moederscheid), www.petermueller.be
Entrepreneur générale : L’entreprise BAJART s.a., www.bajart.be
Adresse : Avenue de la Dame 93, 5100 Jambes

Ingénierie bois – Pavillon français Expo 2015

Projet: Pavillon français Expo 2015 – Milan (IT)
Connecteurs utilisés : MEGANT® et RICON® S
Architecte : x-tu, Paris (FR), www.x-tu.com
Construction bois : Simonin Montlebon (FR), www.simonin.com
Planification : Designtoproduction, www.designtoproduction.com
Maitre d’œuvre : France Agri Mer
Type de construction : Construction en bois
Année de construction : 2015
 Détails : L’inspiration du pavillon français à l’Expo 2015 de Milan était le marché couvert, symbole de la culture alimentaire française. Le bâtiment de trois étages est principalement en bois, y compris la voûte de près de 1500 mètres carrés. Une grille de poutres en lamellé-collé incurvées à une distance de 1,5 mètre constitue le plafond de la halle du marché et, en même temps, la structure de support des niveaux supérieurs. À deux angles, ce cadre atteint la hauteur maximale de 12 mètres et atteint 8 mètres à l’intérieur. Designtoproduction a été commandée par la société française de construction en bois Simonin pour planifier la structure de la structure de la voûte. 730 segments de support courbés individuellement avec des sections transversales variables allant jusqu’à 200 × 2400 mm devaient être modélisés numériquement, y compris les détails de connexion à plus de 600 points de passage. Le finisseur a reçu des modèles de CAO 3D détaillés et des plans 2D de tous les composants, ainsi que des données de fabrication au format BTL.
Article de presse : Holzbau-Magazin 2016
Brochure : Referenzprojekt EXPO Mailand

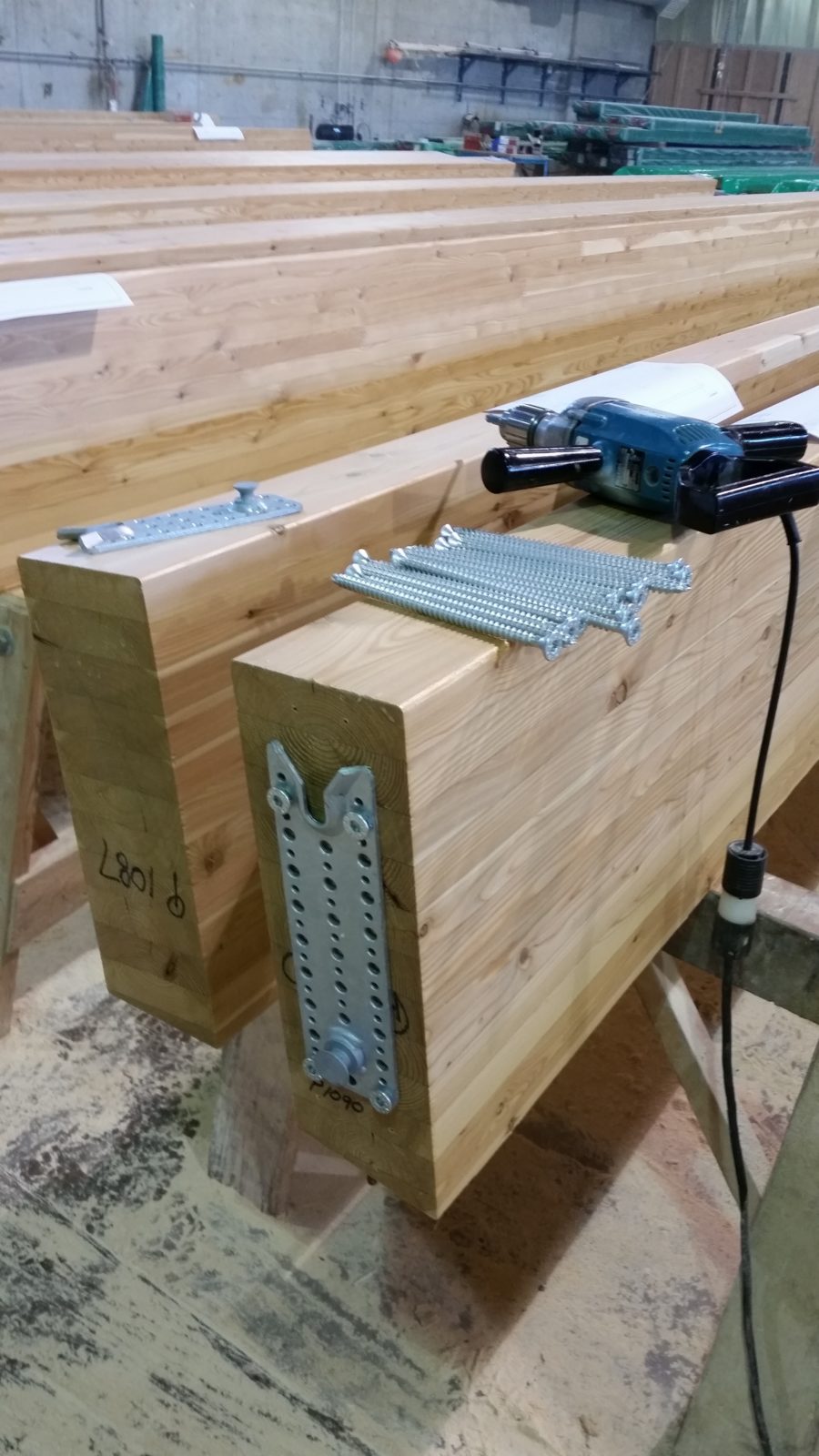

RICON® S | Connecteur pour poutre principale et secondaire jusqu'à 100 kN

Le connecteur pour poutres principales et secondaires RICON® S se compose de deux ferrures d’assemblage identiques en acier galvanisé. Ce type de connecteur est mis en œuvre pour la réalisation d’assemblages invisibles de structures bois pour des sections à partir de 100 mm. Le nombre de vis tête fraisée avec demi-pointe mis en œuvre peut s’optimiser suivant la charge à reprendre. RICON® S est disponible en 2 variantes, avec accroche soudée (VS) et accroche à visser (VK), chacune déclinée en 4 dimensions. Variante: verschraubter Kragenbolzen (VK ) vier Größen 140/60, 200/60, 200/80, 290/80. Variante : accroche vissée (VS) 4 dimensions 140/60, 200/60, 200/80, 290/80. Variante : accroche soudée (VS) 4 dimensions 140/60, 200/60, 200/80, 290/80.

  • Invisible – finition d’assemblage impeccable
  • Pour des sections de bois à partir d’une largeur de 100 mm
  • Reprise de charge jusqu’à 116 kN
  • Gain de temps – haut degré de préfabrication – montage sur chantier par simple emboîtement
  • Polyvalent – fixation possible sur bois, acier et béton
  • Accroche facile – encoche en forme de V et courte distance d’emboîtement, seulement 35 mm
  • Possibilité de rattraper jusqu’à 5 mm de tolérance en longueur avec la solution d’accroche réglable (EK)
  • Montage et démontage à souhait – rapide et sans dommage
  • Platine de verrouillage en option, sécurise le système en sens contraire à l’emboîtement
  • Résistant au feu (suivant EN 1995-1-2) – par simple recouvrement de la ferrure par le bois sur 4 côtés (R30 ≥ 28 mm, R60 ≥ 49 mm)
  • Agrément Technique Européen ETA pour les résineux et les feuillus

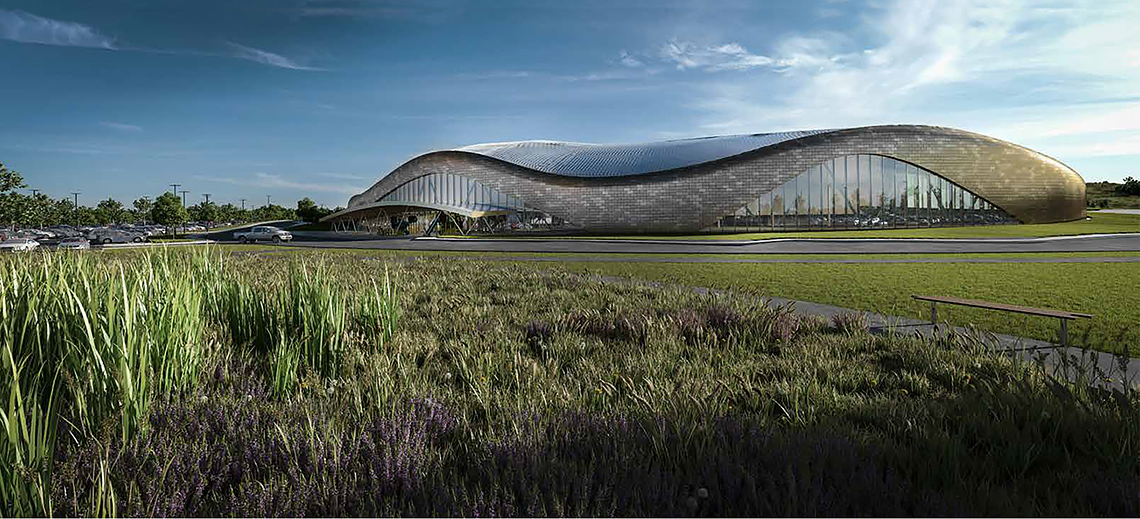

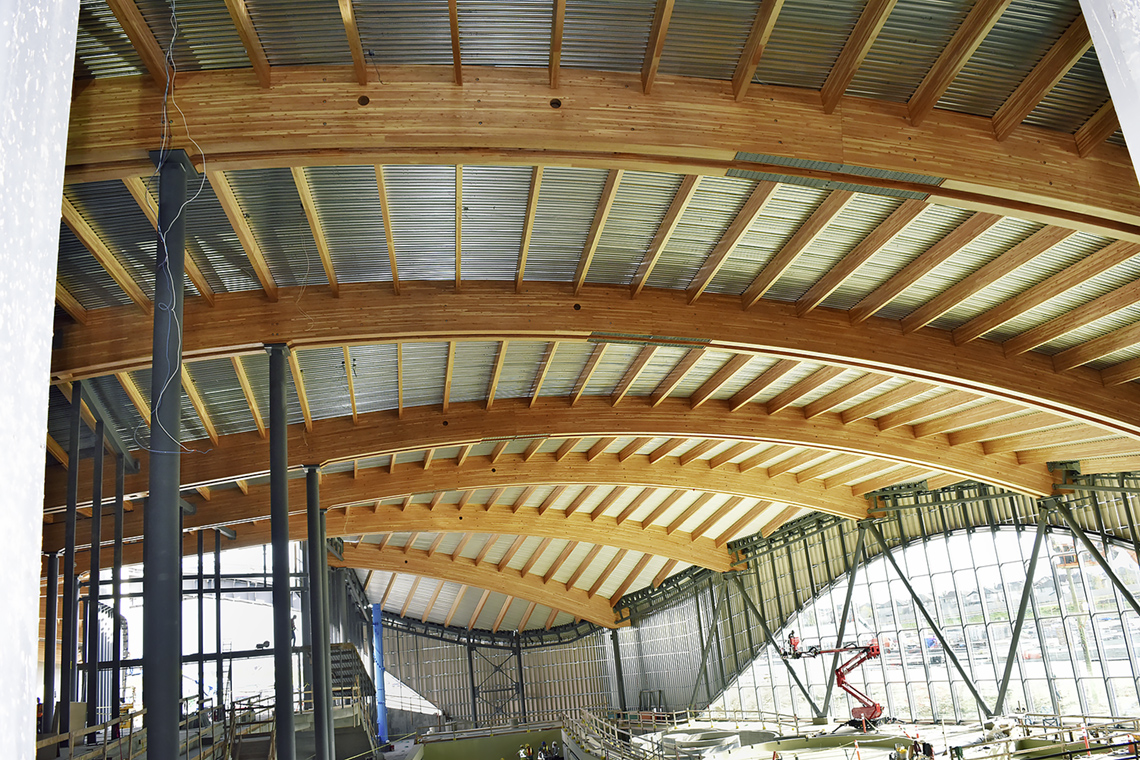

Ingénierie bois – Parc de loisir à Rocky Ridge | Calgary/Canada

Type d’assemblage utilisé : 1900 RICON®S
Eudes assemblage : MyTiCon Timber Connectors Inc, #3 8287 124th Street Surrey BC, V3W9G2, www.my-ti-con.com
Année de construction : 2016
Architecte : GEC Architecture www.gecarchitecture.com
Equipe projet : PCL Construction Management, RJC Consluting Engineers, ISL Engineering and Land Services, GEC Architecture
BE : RJC, Specialty Engineer ISL
Construction bois : Structurlam
Maitre d’œuvre : City of Calgary
Surface de bâtiment : 26500 m2
Descriptif projet : Piscine, bassin 8 lignes 25 m, tribune spectateurs, bassin détente à vague, toboggan, bains à remous et hammam, 1 patinoire polyvalente 1 patinoire détente, 3 gymnases, un centre de Fitness, petites et grandes salles de rencontres, bibliothèque, galerie d’art, théâtre de 300 places, espace garde d’enfant, gastronomie, kiné, institue médical et en extérieur, terrain de basketball, chemins de promenade, parc de jeu, Skate Park, etc.

Liens vers d’autres photos : Image 1 Image 2 Image 3
Lien vers une vidéo YouTube : Video

Ingénierie bois – Pavillon français Expo 2015

Projet: Pavillon français Expo 2015 – Milan (IT)
Connecteurs utilisés : MEGANT® et RICON® S
Architecte : x-tu, Paris (FR), www.x-tu.com
Construction bois : Simonin Montlebon (FR), www.simonin.com
Planification : Designtoproduction, www.designtoproduction.com
Maitre d’œuvre : France Agri Mer
Type de construction : Construction en bois
Année de construction : 2015
 Détails : L’inspiration du pavillon français à l’Expo 2015 de Milan était le marché couvert, symbole de la culture alimentaire française. Le bâtiment de trois étages est principalement en bois, y compris la voûte de près de 1500 mètres carrés. Une grille de poutres en lamellé-collé incurvées à une distance de 1,5 mètre constitue le plafond de la halle du marché et, en même temps, la structure de support des niveaux supérieurs. À deux angles, ce cadre atteint la hauteur maximale de 12 mètres et atteint 8 mètres à l’intérieur. Designtoproduction a été commandée par la société française de construction en bois Simonin pour planifier la structure de la structure de la voûte. 730 segments de support courbés individuellement avec des sections transversales variables allant jusqu’à 200 × 2400 mm devaient être modélisés numériquement, y compris les détails de connexion à plus de 600 points de passage. Le finisseur a reçu des modèles de CAO 3D détaillés et des plans 2D de tous les composants, ainsi que des données de fabrication au format BTL.
Article de presse : Holzbau-Magazin 2016
Brochure : Referenzprojekt EXPO Mailand

Ingénierie bois – Restaurant "Le Panoramic", Schnepfenried (F)

Projet : Restaurant “Le Panoramic”, Schnepfenried (F)
Connecteurs utilisés : MEGANT® et RICON®S
Maitre d’œuvre : SMA Syndecat mixte da ménagement des stations de montagne de la vallée de Munster
Architecte : Ateliers d-Form, www.atelier-d-form.com
Bureau d’étude : Optime Ingénierie, contact@optime-be.com
Construction bois : Dattler, www.dattler.fr
Durée de construction : Juillet – décembre 2012 (6 mois)
Type de construction : Construction mixte
Volume brut de construction /m² : 1050m²
Coûts de construction : 11 millions d’euros pour l’ensemble du système
Charge : 320 kN
Article de presse : Wood Surfer 4-5/2013
Brochure : Referenzprojekt Panoramarestaurant Schnepfenried

Ingénierie bois – Stilhof

Projet : Stilhof
Type d’assemblage utilisé : MEGANT® et RICON® S
Projet : Immeuble commercial
Lieu : Eugen-Sänger-Ring 7a, 85649 Brunnthal
Année de construction : 2014/2015
Architecte : M13 Architekten GmbH, www.m13-architekten.de
BE : IGK Ingenieurgesellschaft Klein mbH, www.igk-klein.de
Construction bois : Gumpp und Maier GmbH, www.gumpp-maier.de
Maitre d’œuvre : Remo Stilhof, www.remo-fliesen.de
Surface de bâtiment : 2.466m²
Descriptif projet : Le bâtiment a été conçu pour la présentation de carrelages, et de pierres naturel haut de gamme, de parquets mais aussi de cuisines, bains et cheminées. La construction en bois a garanti un temps de construction très court.

Ingénierie bois - Aide et Soins à Domicile (BE)

Projet : Aide et Soins à Domicile
Connecteurs utilizes : MEGANT® et RICON® S
Maitre d’œuvre : Aide et Soins à Domicile asbl, www.namur.aideetsoinsadomicile.be
Planification / Architecte : Lanotte & Goderniqux architectures Atelier d’Architecture Thierry Lanotte sprl, www.atelierlanotte.be
Bureau d’étude : BSolutions sprl, www.bsolutions.be
Construction bois : Peter Müller GmbH, Zur Morsheck 49, B-4770 Amel (Moederscheid), www.petermueller.be
Entrepreneur générale : L’entreprise BAJART s.a., www.bajart.be
Adresse : Avenue de la Dame 93, 5100 Jambes

Banc de randonnée XXL Allgäu, Mittelberg/Allgäu

Projet : Banc de randonée XXL Allgäu, Mittelberg/Allgäu
Type d’assemblage utilisé : MEGANT®, RICON S
Construction bois :  Holzbau Lipp   www.lipp-holzbau.de/
Informations projet : initié par “AllgäuTopHotels“ le plus grand banc d’Allemagne a été réalisé à côté de la localité de Mittelberg offrant une vue fantastique sur le Neuschwanstein et les alpes. Ce projet de 12 mètres de long et 6 mètre de haut est une attraction gratuite, propriété de l’office de tourisme Mittelberg.
Source images et texte : Lipp

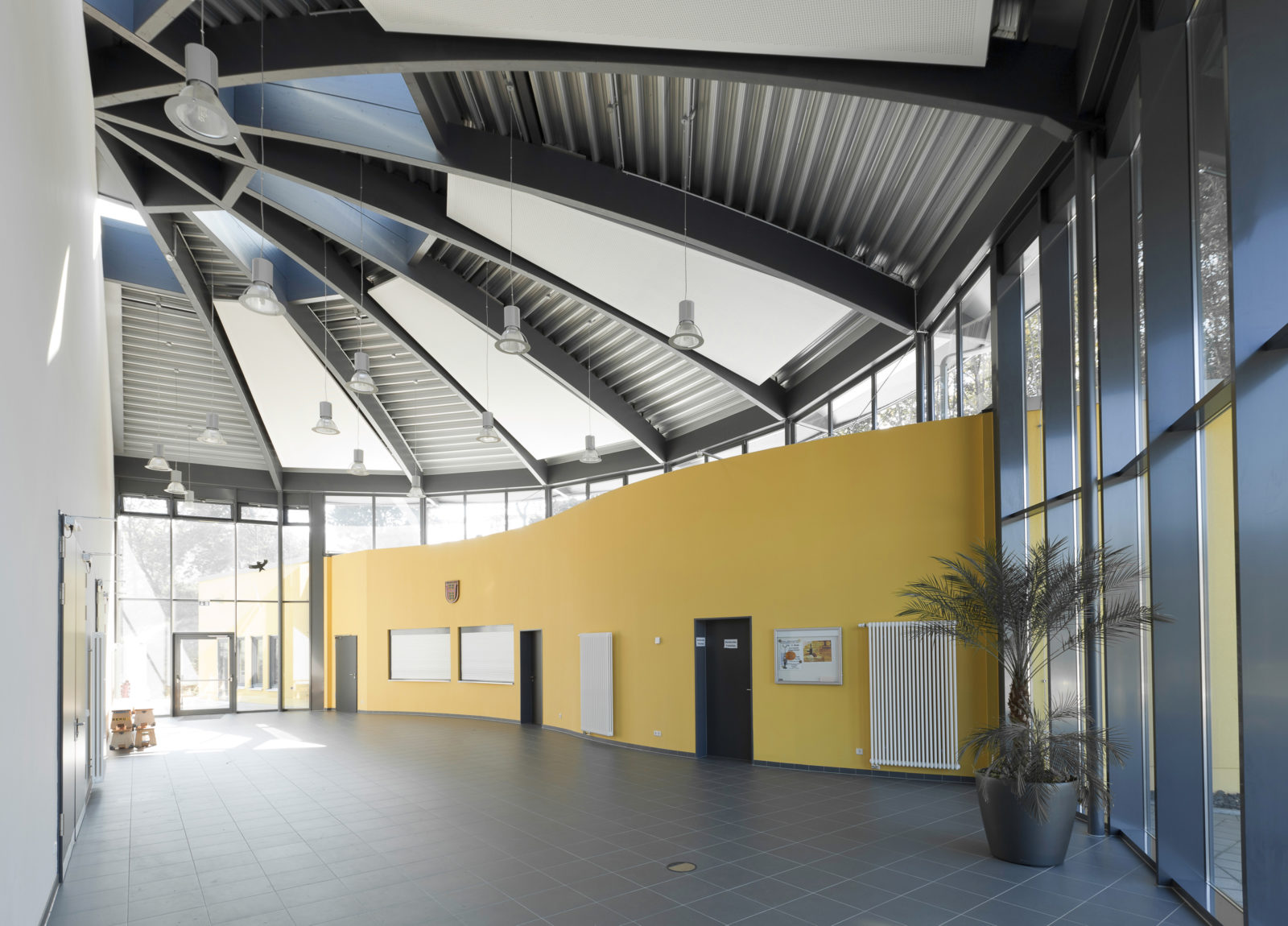

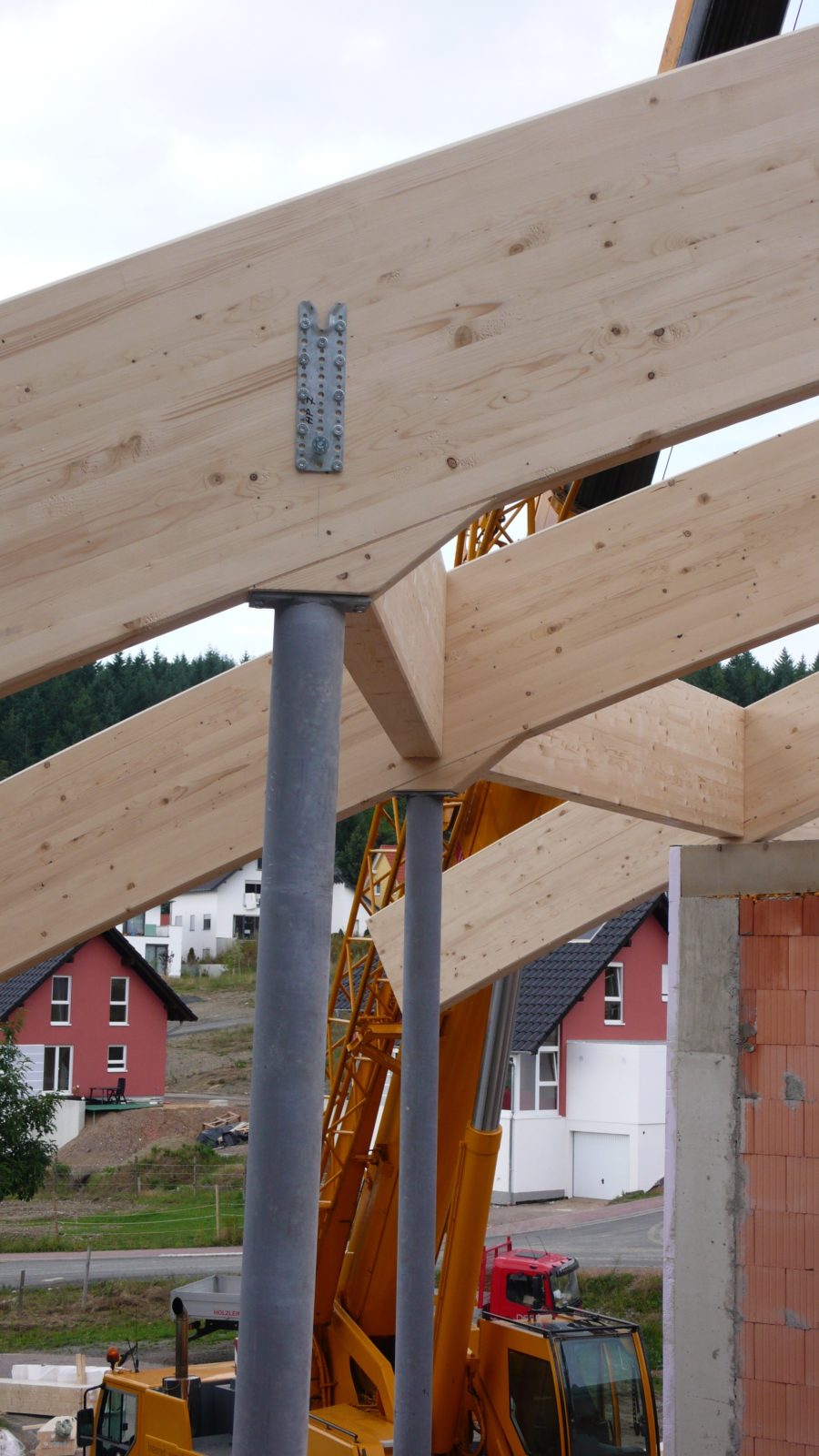

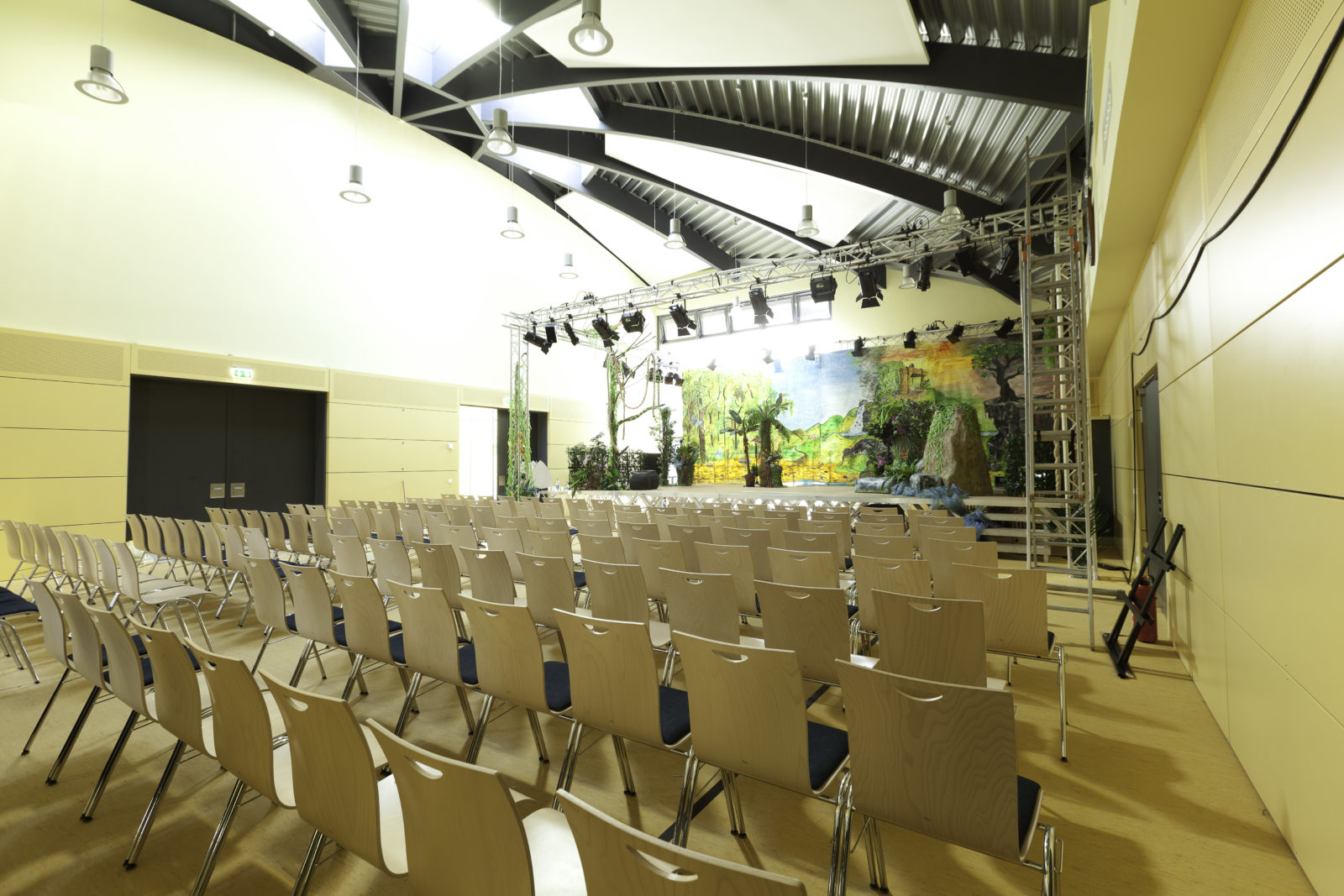

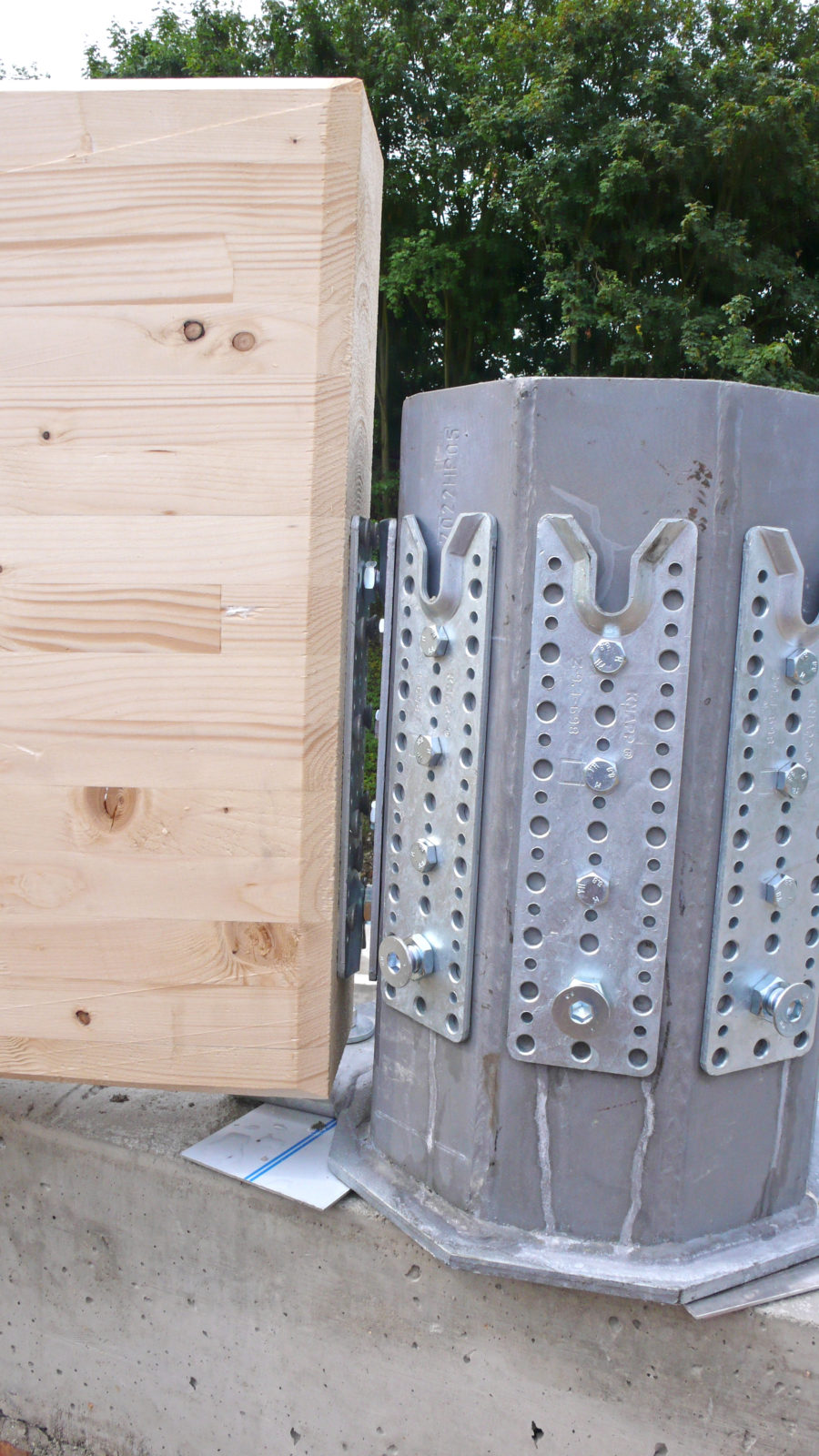

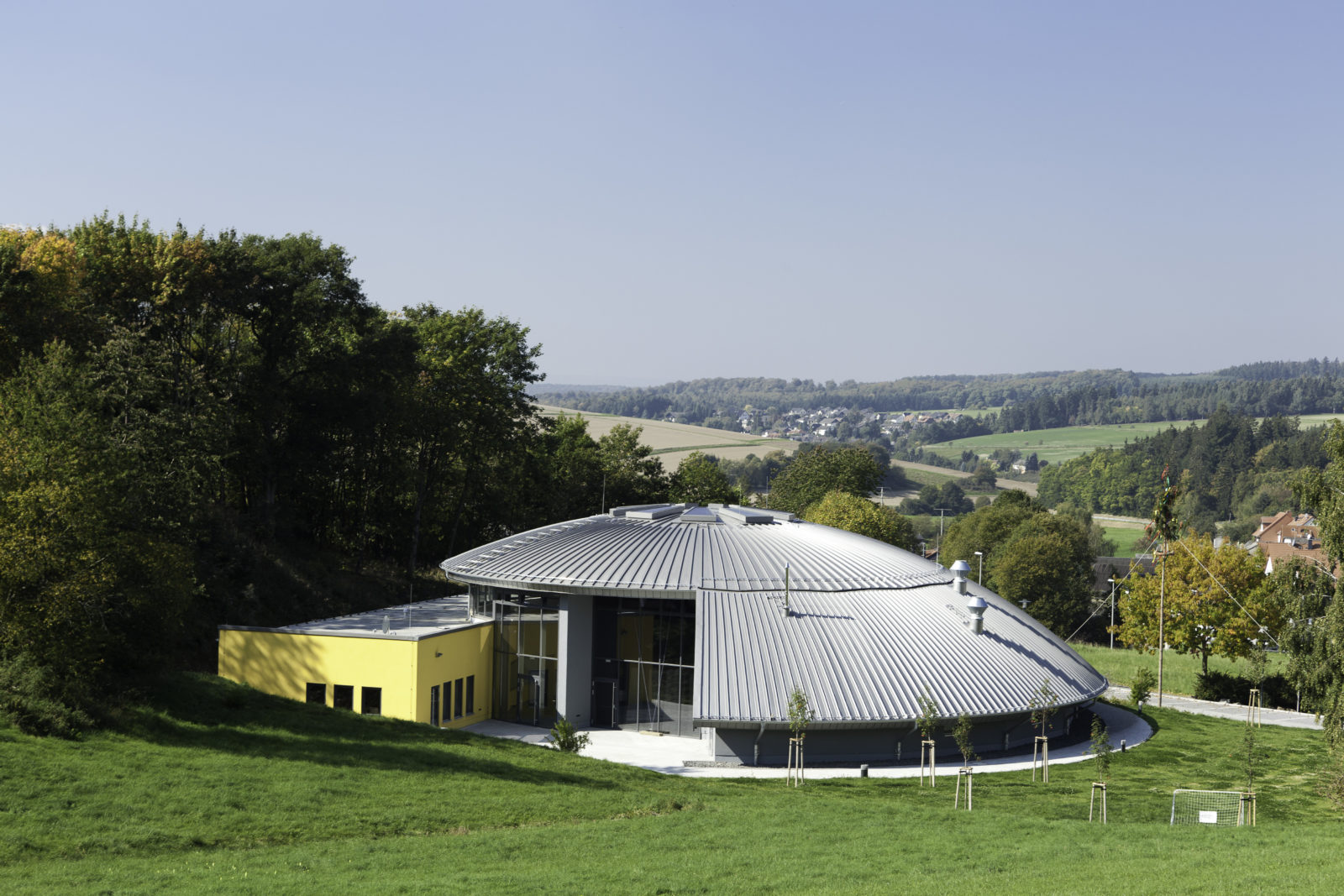

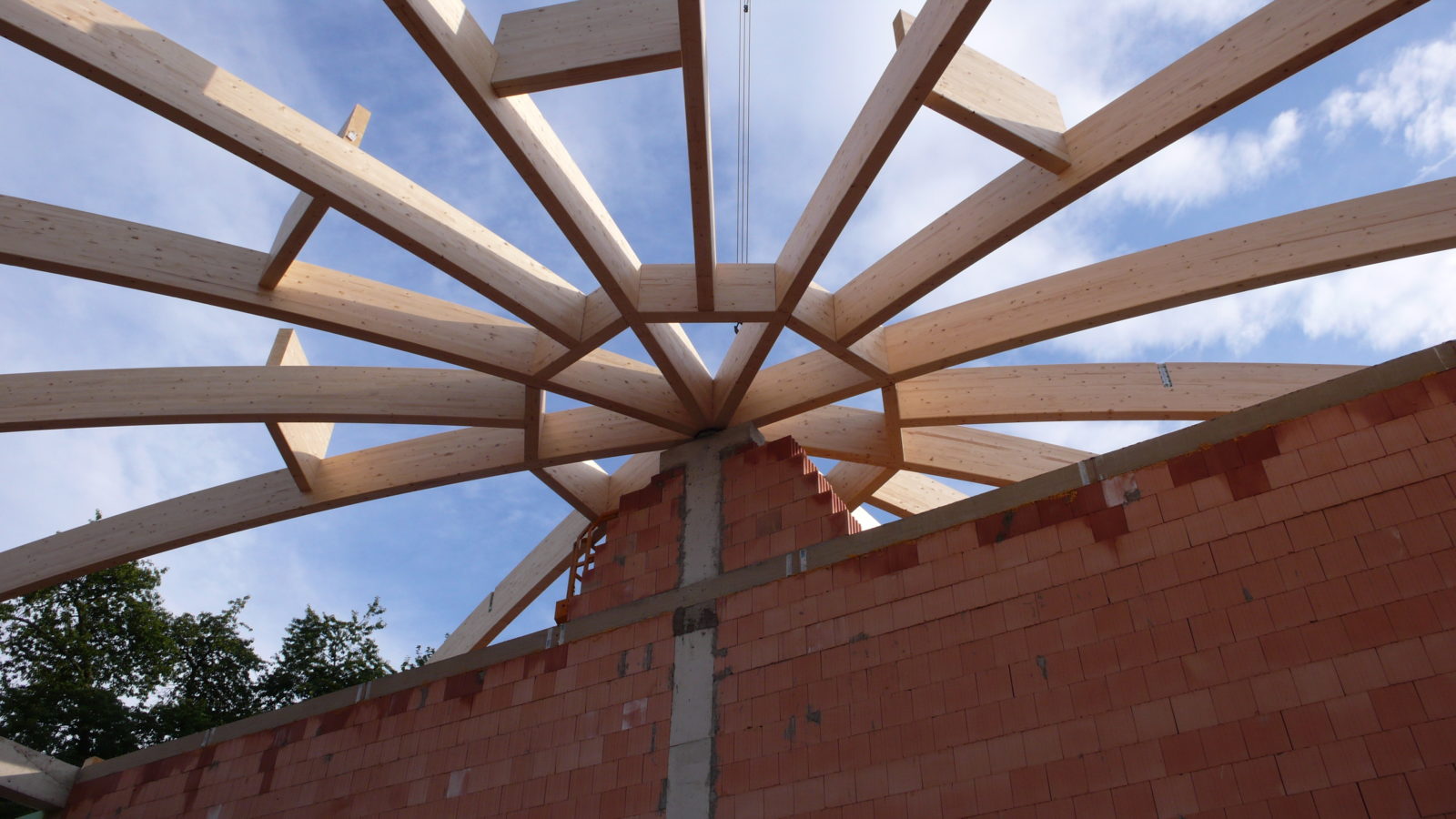

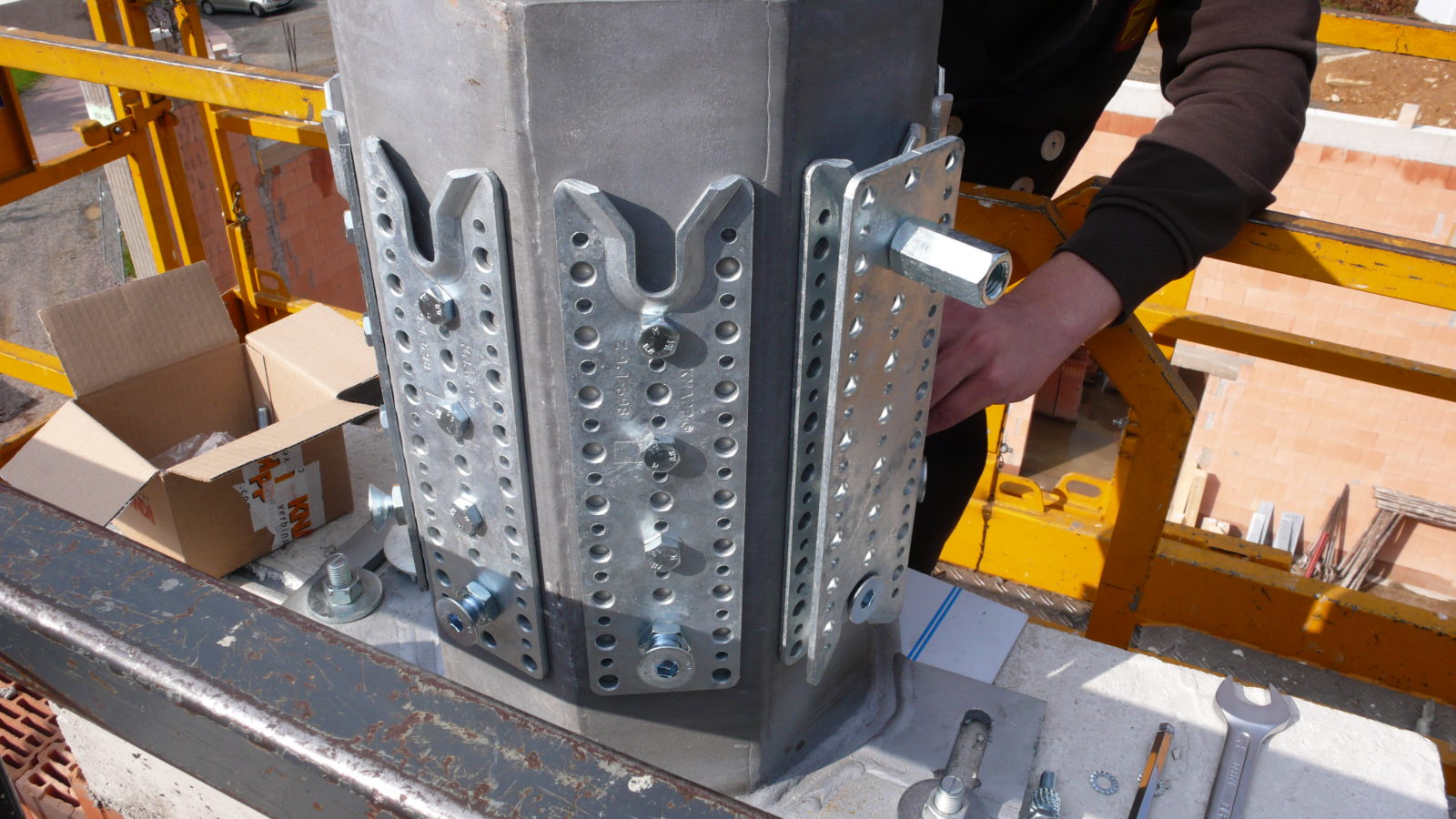

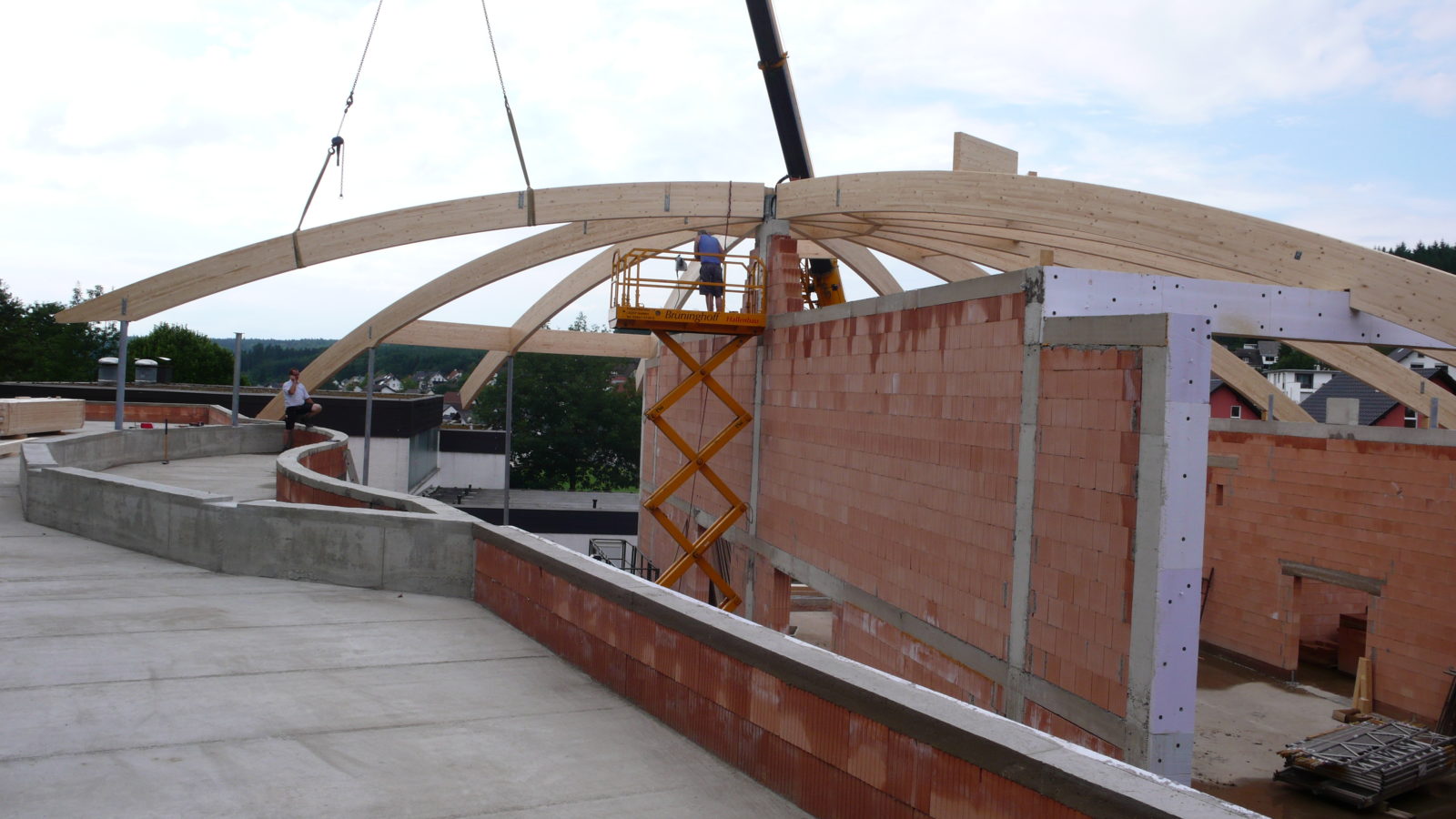

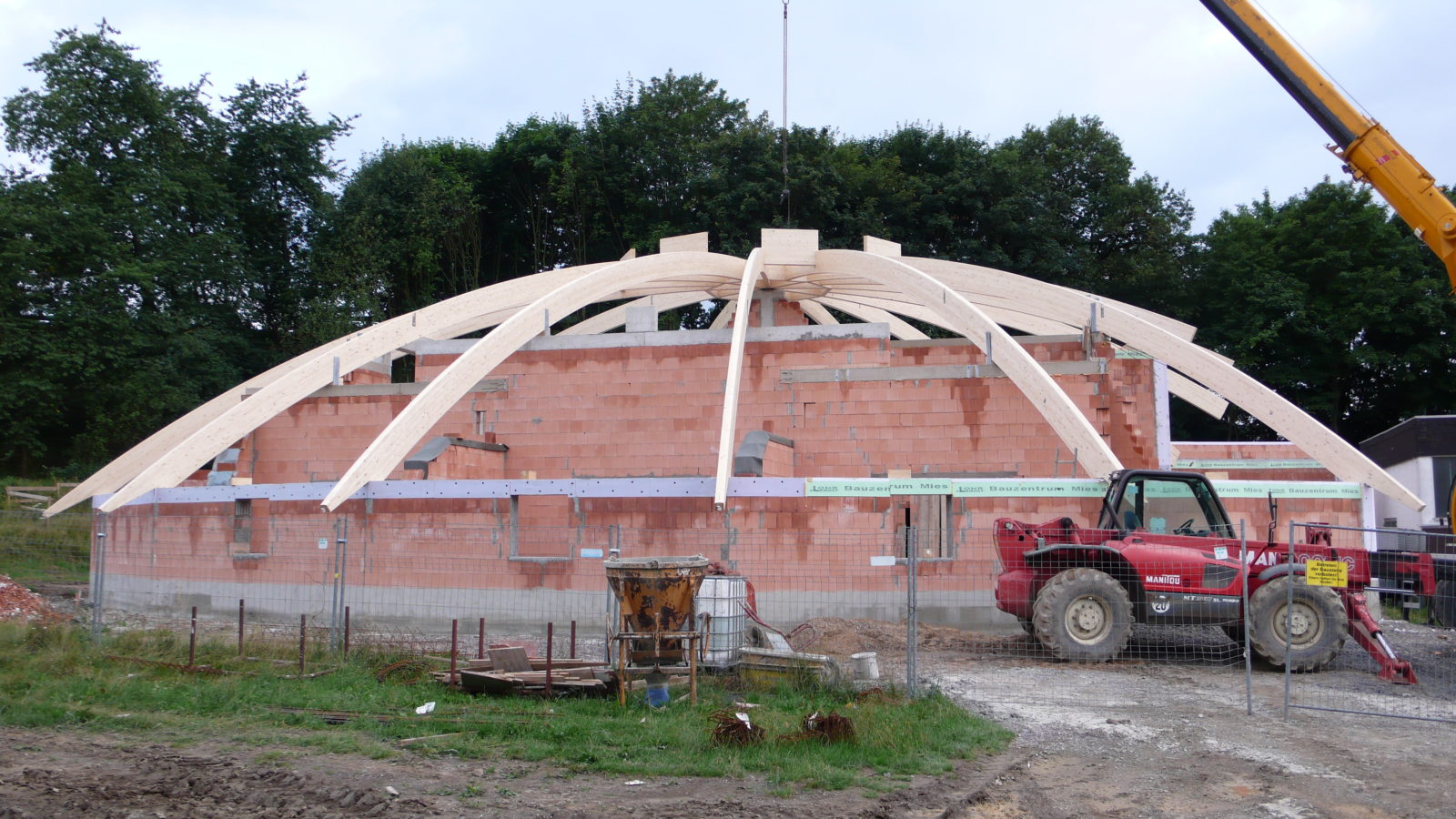

Ingénierie bois – Centre communautaire à Hünstetten-Oberlibbach (D)

Projet : Centre communautaire à Hünstetten-Oberlibbach (D)
Connecteurs utilisés : RICON® S
Maitre d’œuvre : Entreprise propre pour les zones de développement Hünstetten
Architecte : Planungsbüro Peichl Project, www.peichl-project.de
Entrepreneur général : C + P Schlüsselfertiges Bauen GmbH & Co. KG, www.cpbau.de
Bureau d’étude : Ing.-Büro Sturmius Feuerstein, www.feuerstein-baustatik.de
Construction bois : Sänger Holzbau GmbH & Co. KG, www.saenger-holzbau.de
Planification détaillée : W. u. J. Derix GmbH & Co., www.derix.de
Année de construction : 2010
Brochure : Referenzprojekt Dorfgemeinschaftshaus
