MEGANT® S | Connecteur articulé pour charges extrêmes

Avantages du système

• Liaison articulée
• Transmission d‘efforts extrêmes
• Montage invisible ou visible
• Tolérance sur la longueur des poutres possible jusqu‘à 4,4 mm par connecteur
• Pour poutres en bois lamellé-collé de grandes longueurs et hauteurs

Transmission jusqu'à 950 kN

MEGANT® S, dernier né de la famille de connecteurs MEGANT® , a été conçu pour l’assemblage de structures nécessitant des transmissions d’efforts très importants, pouvant aller jusqu’à 950 kN.

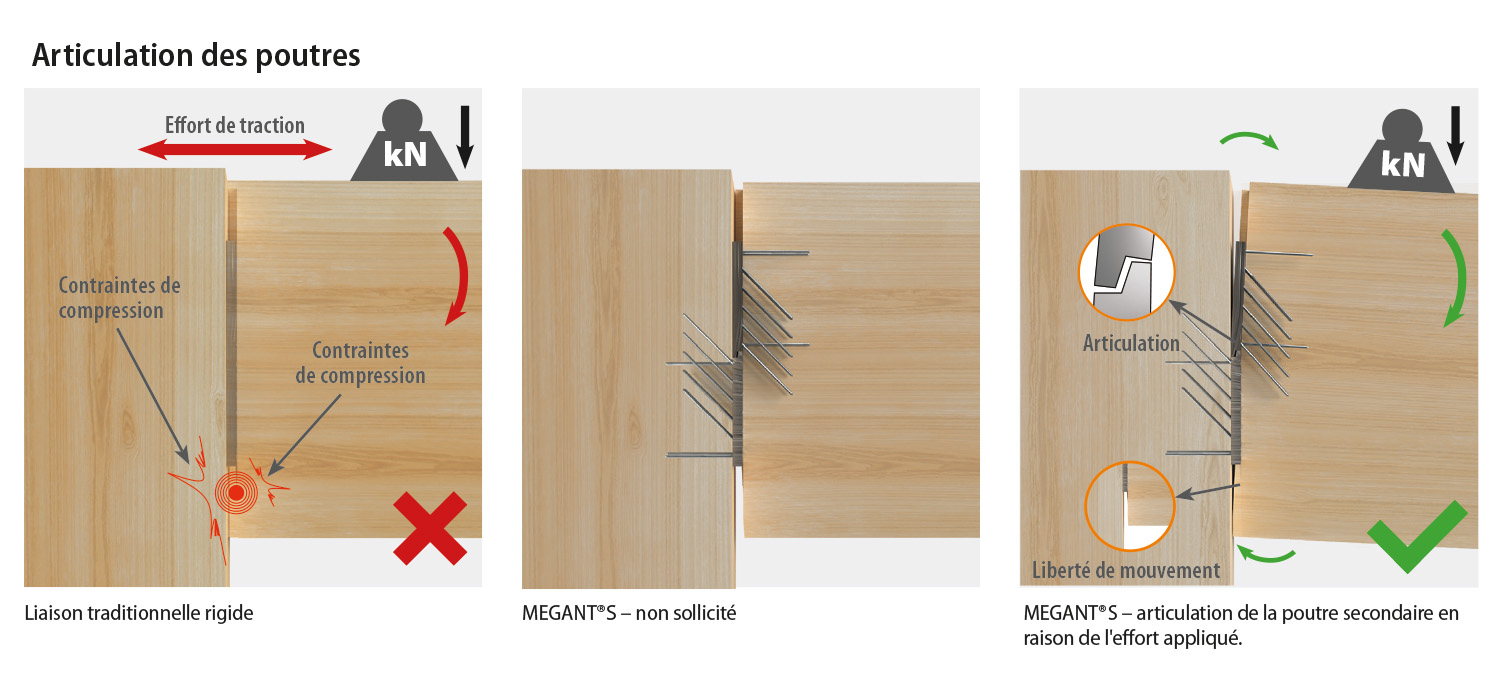

Grâce à son design épuré et ingénieux, il permet à la poutre secondaire de fléchir, lorsqu’elle est chargée en évitant tout problème de rigidité du ressort de torsion. Le connecteur MEGANT® S est une solution idéale pour les liaisons de poutres lamellés collés de grandes longueurs et/ou hauteurs.

Composé de deux plaques de liaison superposées, MEGANT® S permet de fixer des poutres bois sur tous les matériaux de construction porteurs courants :

• Jonctions bois-bois
  • Bois massifs (résineux ou feuillus)
  • Bois lamellé-collé (résineux ou feuillus)
  • Lamibois résineux ou feuillus (Kerto / BauBuche)
• Jonctions bois-acier
• Jonctions bois-béton

MEGANT® S en chiffres

• 950 kN
• Tolérances 4,4 mm
• Distance d’emboîtement 20 mm
• Epaisseur de plaque 30 mm
