RICON® S – liaisons poutres principales-secondaires – grandes charges

RICON® S – liaisons poutres principales-secondaires – grandes charges

* Valeurs caractéristiques F2,Rk en sens d‘emboîtement, valables si les vis originales KNAPP® sont utilisées, suivant ETA 10/0189 (2019/10/11).

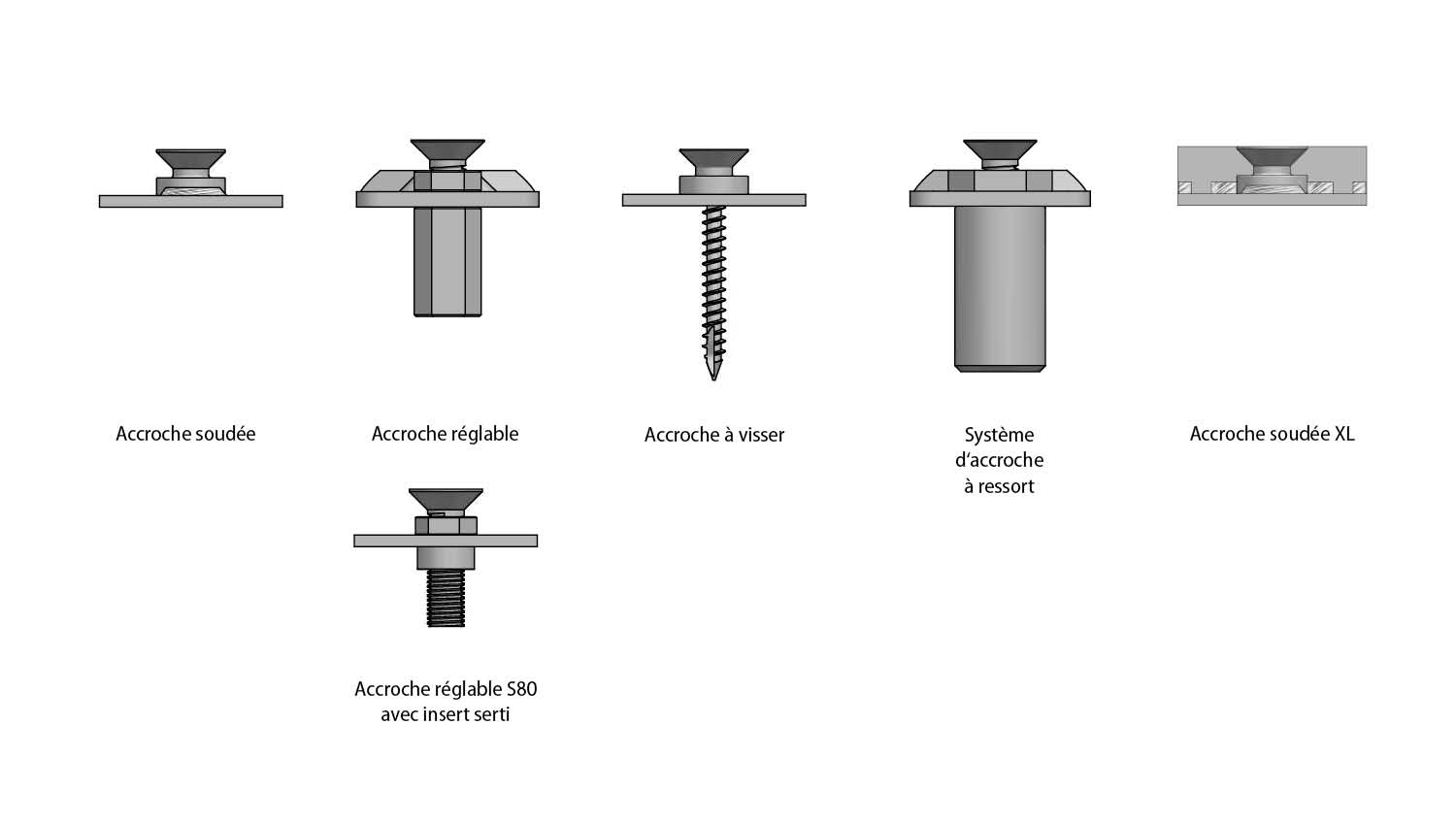

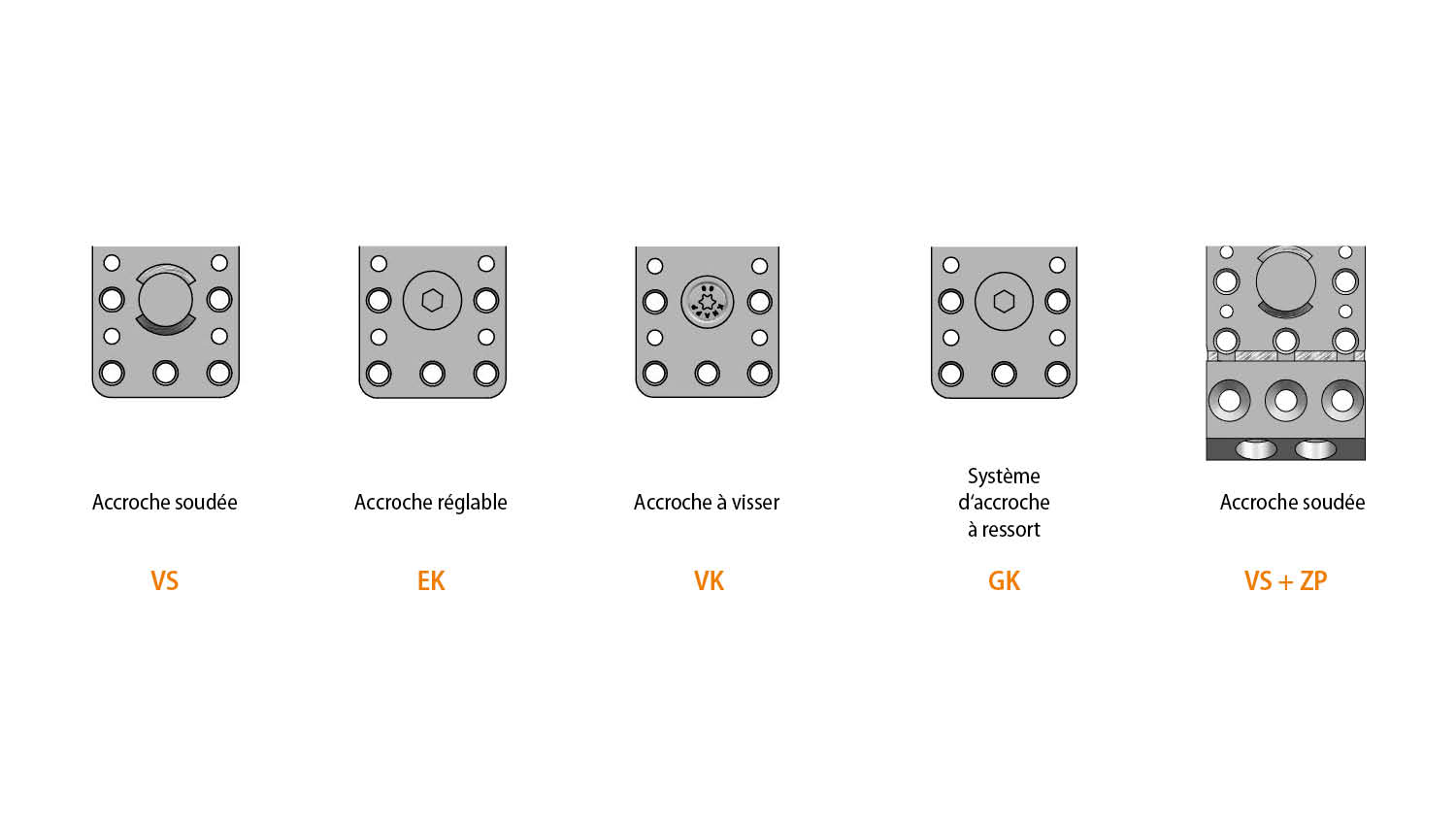

VS = Accroche soudée, version pour des reprises de charges maximales.
EK= Goujon d’accroche réglable, pour le rattrapage de tolérances
GK= Goujon d’accroche à ressort, pour les montages sans espace
VK= Accroche à visser, version pour des reprises de charges modérées
ZP = Talon de renfort

Note : Le nombre de vis nécessaire pour les connecteurs RICON®S sont définis suivant la descente de charge à reprendre. Vous pouvez facilement vérifier cette donnée avec notre outil de pré-dimensionnement.

1

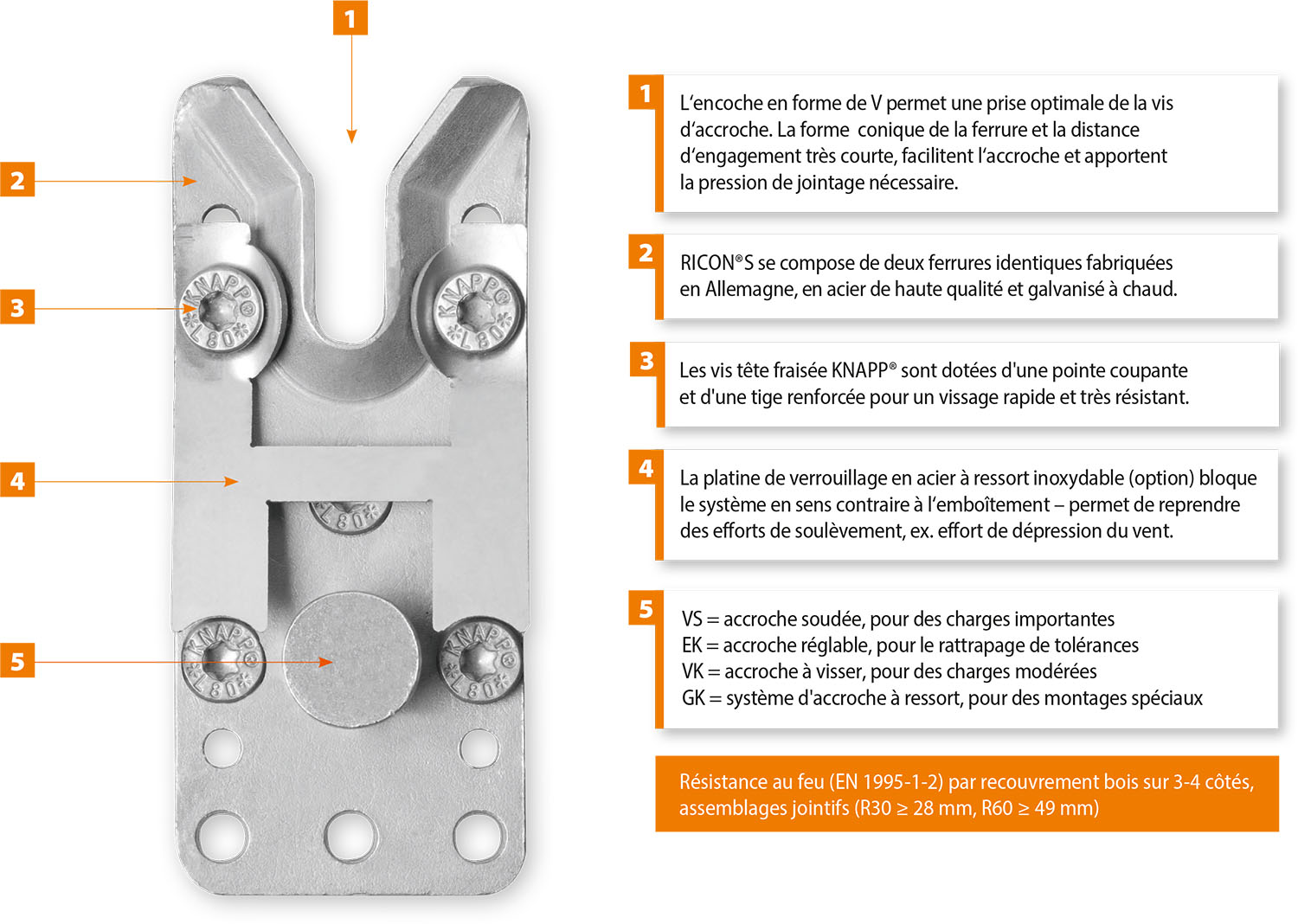

L‘encoche en forme de V permet une prise optimale de la vis d‘accroche. La forme légèrement conique de la ferrure et le chemin d‘engagement très court, facilitent l‘accroche et apportent la pression de jointage nécessaire.
2

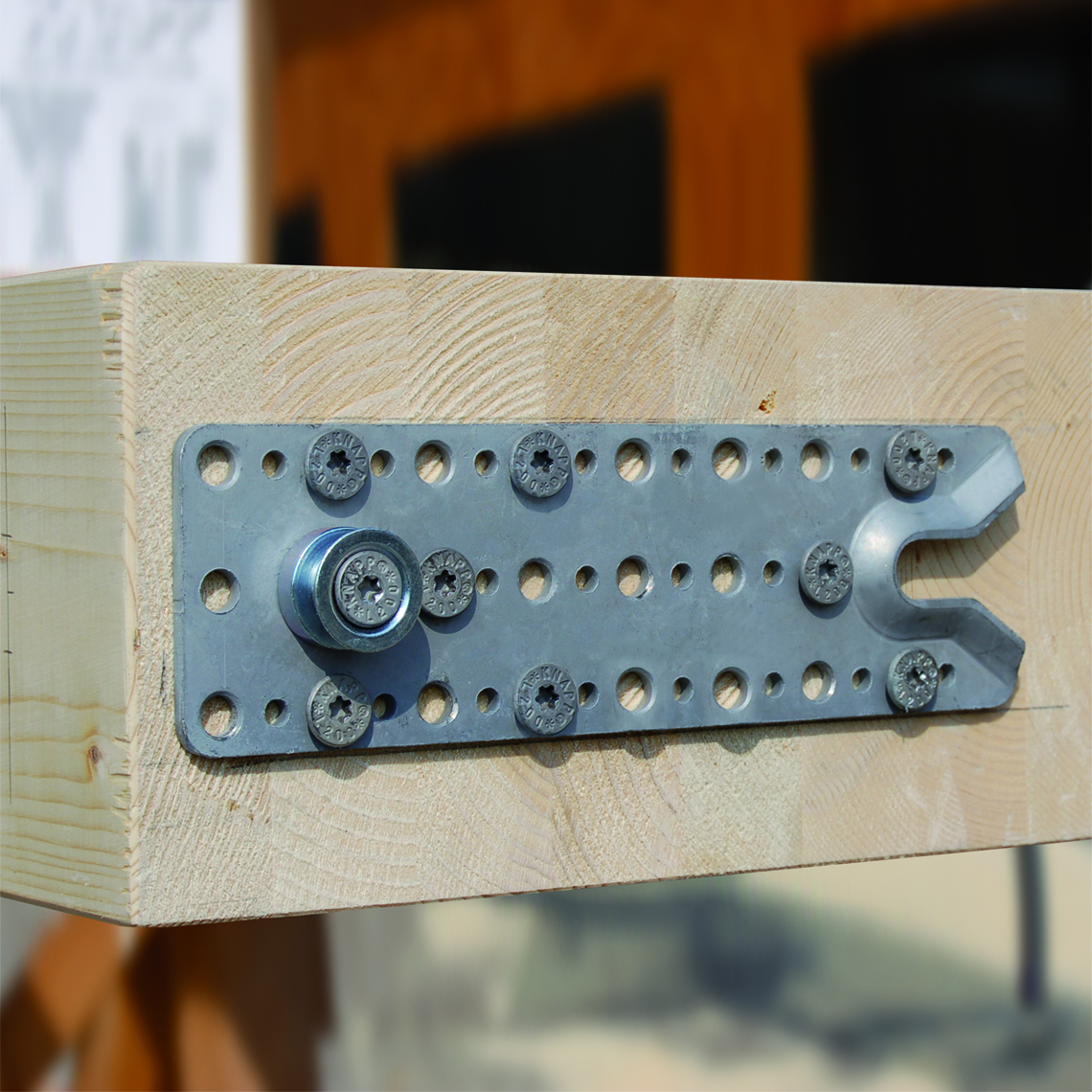

RICON® S se compose de deux ferrures identiques fabriquées en acier de haute qualité et galvanisé à chaud.
3

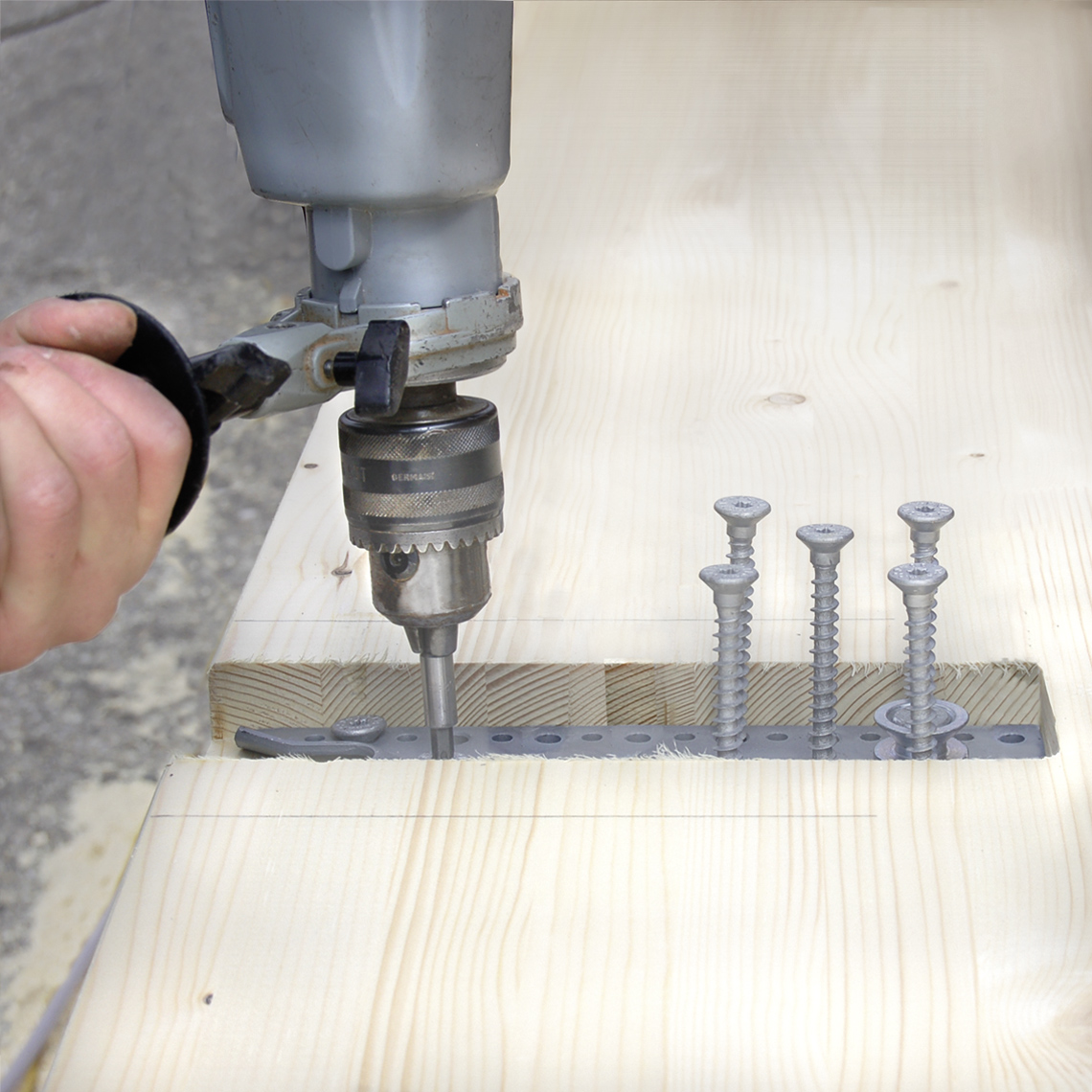

Les vis tête fraisée KNAPP® sont auto-forantes se qui permet un vissage rapide de la ferrure. Les tiges sont renforcées pour obtenir une plus grande résistance.
4
La platine de verrouillage en acier à ressort inoxydable (option) bloque le système en sens contraire à l‘emboîtement – permet de reprendre des efforts de soulèvement, ex. dépression du vent.
5

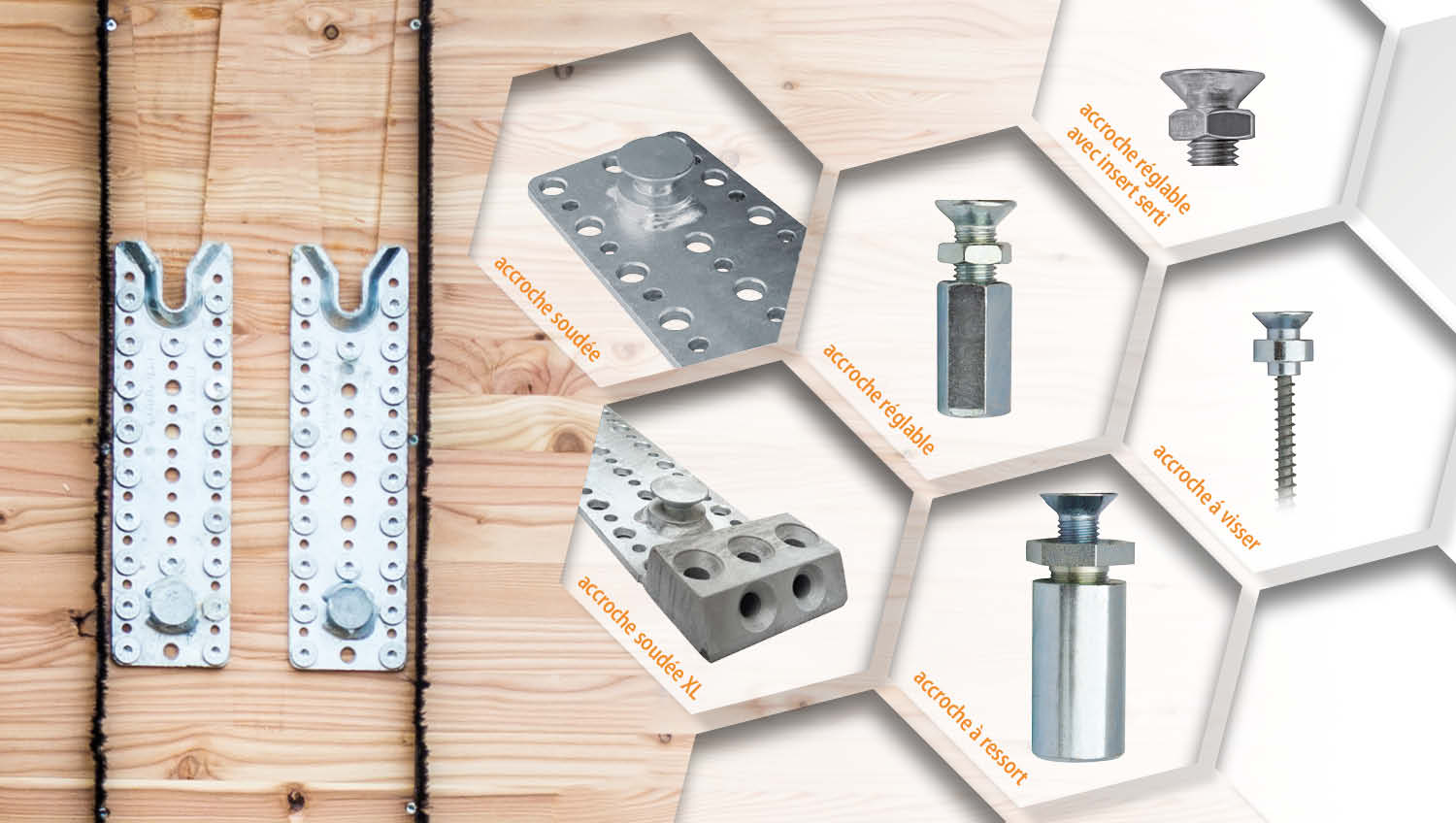

RICON® S est disponible en 4 variantes d’accroches différentes.
L‘encoche en forme de V permet une prise optimale de la vis d‘accroche. La forme légèrement conique de la ferrure et le chemin d‘engagement très court, facilitent l‘accroche et apportent la pression de jointage nécessaire.
RICON® S se compose de deux ferrures identiques fabriquées en acier de haute qualité et galvanisé à chaud.
Les vis tête fraisée KNAPP® sont auto-forantes se qui permet un vissage rapide de la ferrure. Les tiges sont renforcées pour obtenir une plus grande résistance.
La platine de verrouillage en acier à ressort inoxydable (option) bloque le système en sens contraire à l‘emboîtement – permet de reprendre des efforts de soulèvement, ex. dépression du vent.
RICON® S est disponible en 4 variantes d’accroches différentes.

RICON® S est un connecteur pour des liaisons entre poutres principales et secondaires, permettant des reprises de charges jusqu‘à 230 kN*

Ses principaux avantages :

  • Invisible – finition d’assemblage impeccable
  • Montage et démontage possible sans dommage
  • Préfabrication maximum en atelier – montage précis et très rapide sur chantier
  • Polyvalent – permet la fixation sur des supports bois, acier ou béton
  • Pour des sections de bois à partir d’une épaisseur de 100 mm
  • Vissage direct, sans pré-perçage
  • Accroche facile – encoche en forme de V et courte distance d’emboîtement, seulement 3,5 cm
  • Réglable – possibilité de rattraper jusqu‘à 5 mm de tolérance avec la solution d’accroche réglable EK
  • Platine de verrouillage en option, sécurise le système en sens contraire à l’emboîtement
  • Résistant au feu (suivant EN 1995-1-2) – par simple recouvrement de la ferrure par le bois sur 4 côtés (R30 ≥ 28 mm, R60 ≥ 49 mm)
  • Évaluation Technique Européen ETA pour les résineux et les feuillus

Essais pour une résistance au feu d’au moins une heure.
Essais pour une résistance au feu d’au moins une heure.

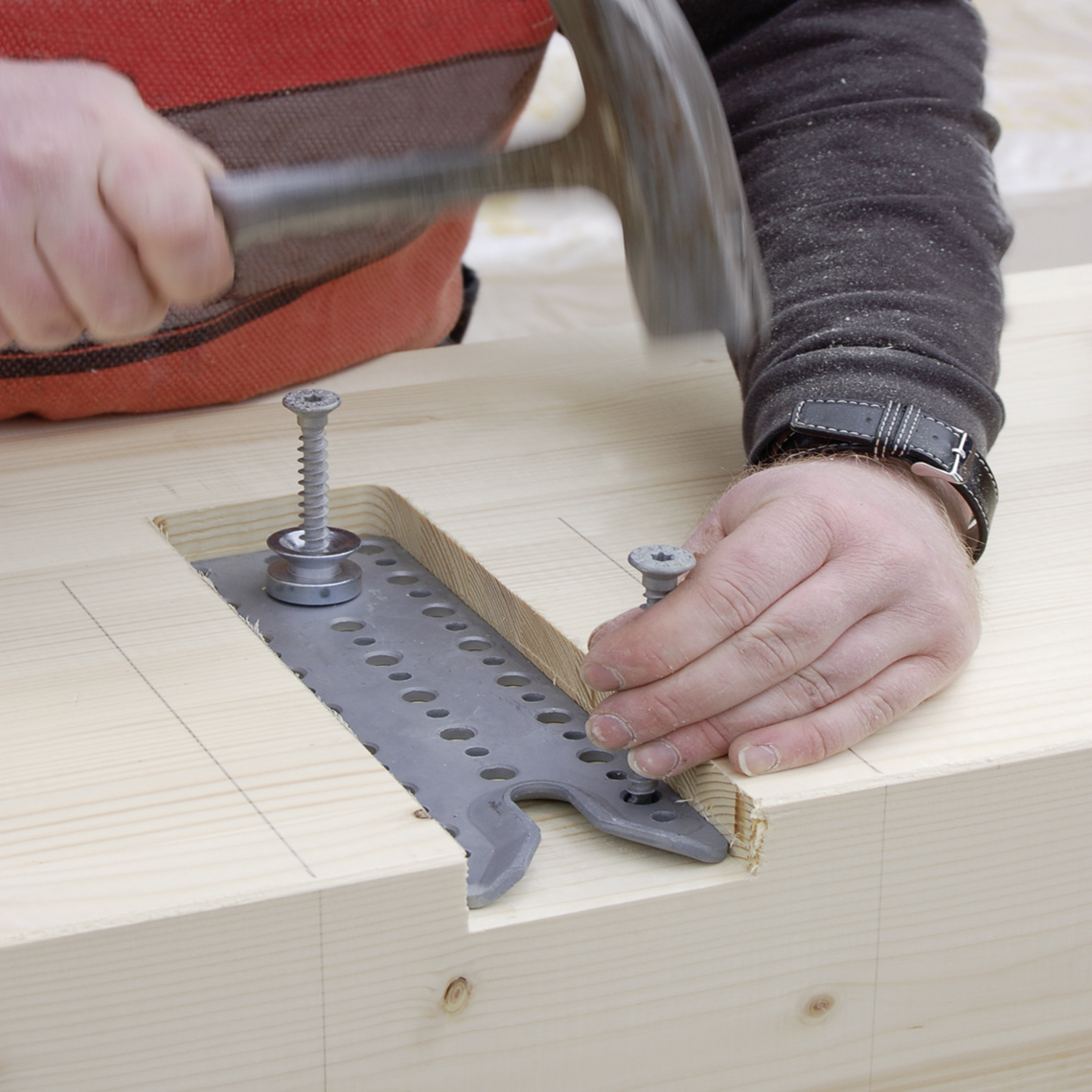

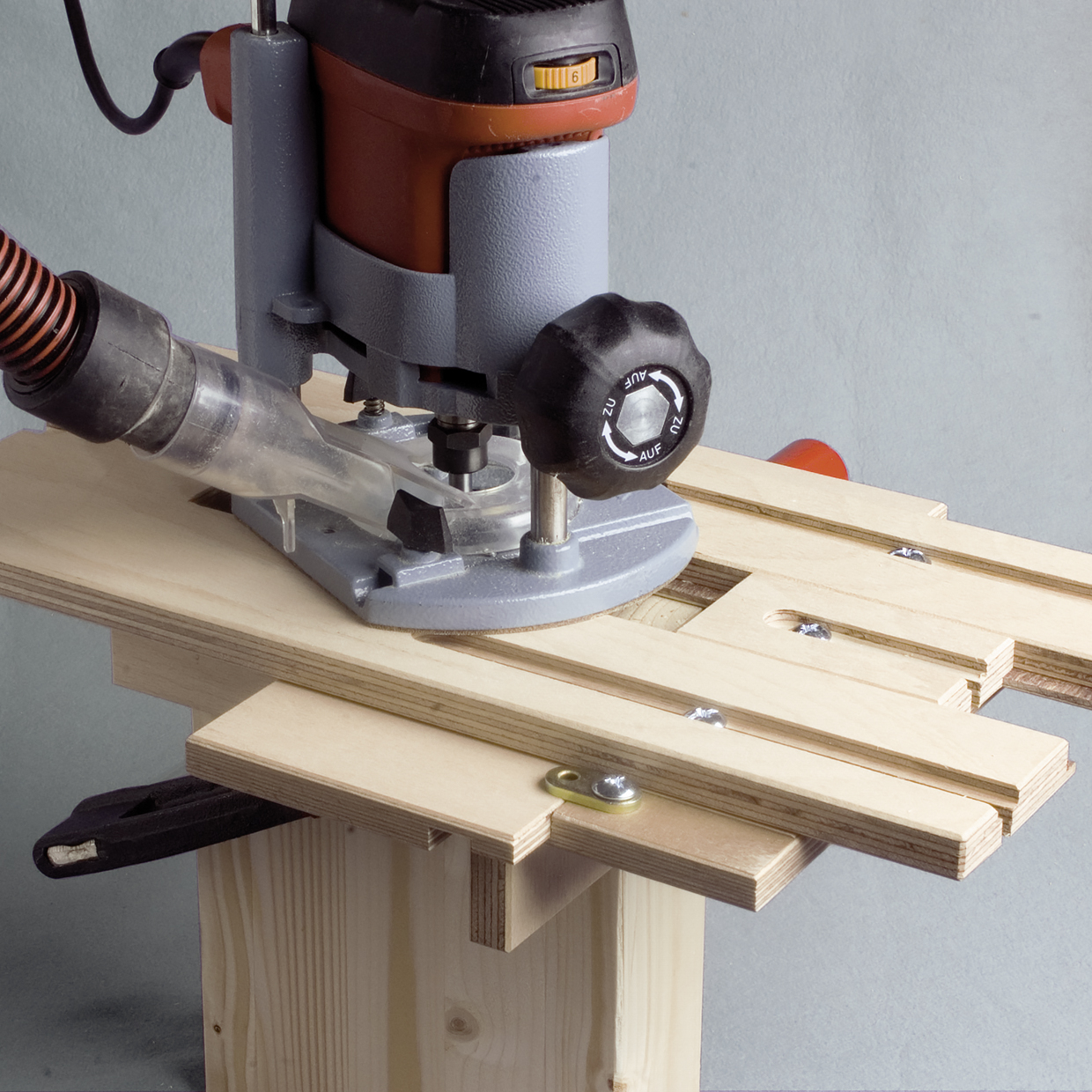

  • Lors d‘un montage avec recouvrement bois de la ferrure sur 4 côtés, l‘assemblage devient invisible et peut répondre à des contraintes de résistance au feu.
  • Assemblage jointif – pas de recouvrement supplémentaire ou bande coupe-feu nécessaire.
  • Suivant l’Eurocode EN 1995-1-2 5, 30 minutes de tenue au feu requièrent un recouvrement de bois de 28 mm. Des temps de tenue plus long sont également possible (ex. R60).
  • Rapport d‘essais au feu disponible sur demande.
  • Protection complémentaire avec solutions Firestrip Interdens Typ 15 possible sur demande, pour tenue au feu R90.

Les tableaux interactifs sur base Excel, téléchargeables en cliquant sur le lien ci-après vous indiquent les valeurs de reprises de charges caractéristiques et les valeurs de calcul suivant l‘ETA-10/0189 (édition octobre 2019). Les critères de qualité de bois et de classe de service peuvent y être modifiées, les valeurs s’adaptent automatiquement. Pour chaque connecteur il existe plusieurs solutions de visage possible pour optimiser les capacités de reprises de charges. Simples et intuitif, ces tableaux vous permettront de visualiser rapidement les solutions idéales pour votre pré-dimensionnement.

Téléchargement tableaux de valeurs de reprises de charges caractéristiques et valeurs de calcul
