FIXclip-Barre GLE17

FIXclip-Barre GLE17

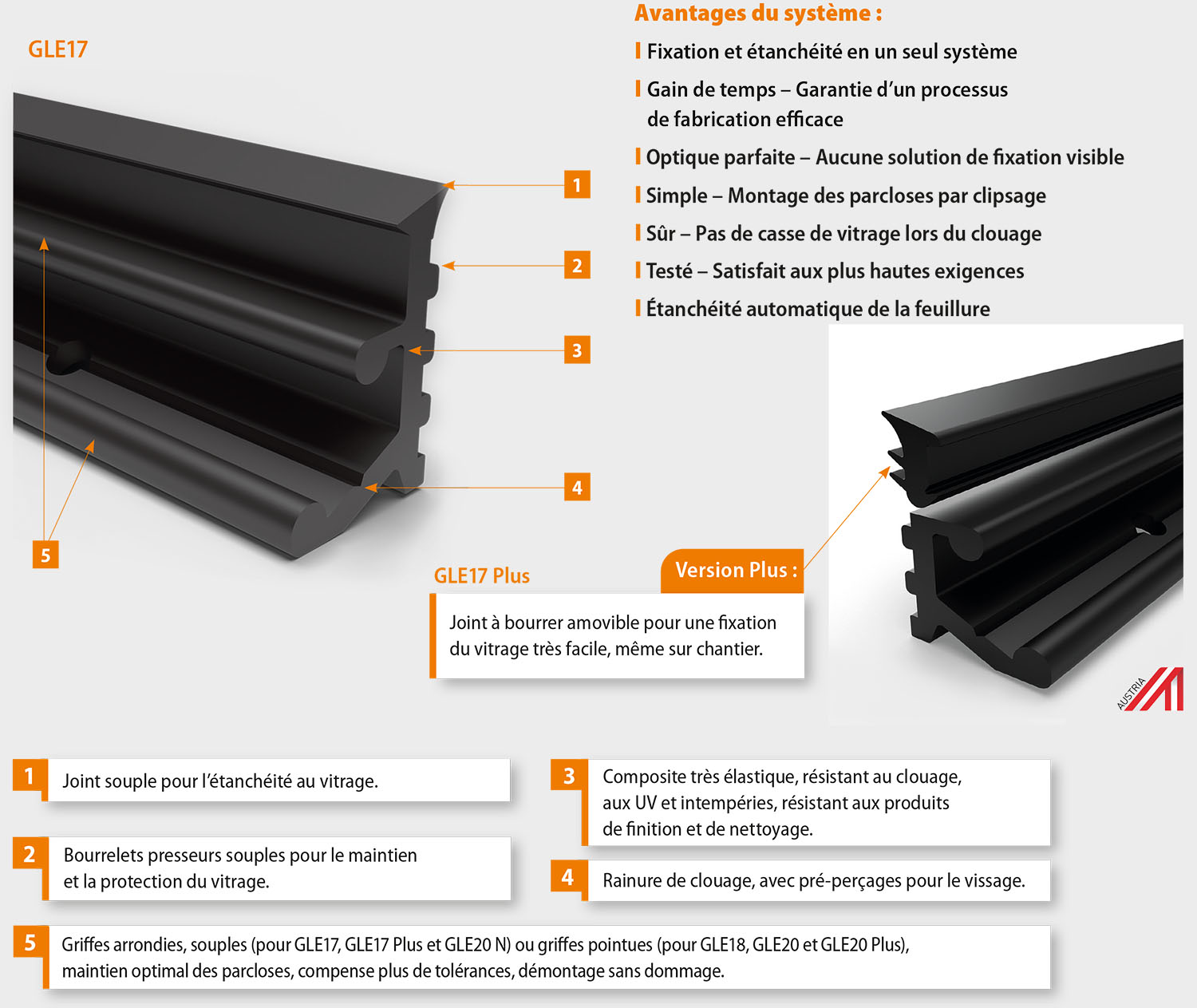

1
Version GLE17 plus avec joint d‘étanchéité à bourrer pour une fixation du vitrage très facile, même sur chantier !
2
Joint souple pour l’étanchéité au vitrage.
3
Bourrelets de contact souple pour le maintien et la protection du vitrage.
4
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.
5
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.
6
Rainure de clouage, avec pré-perçages pour le vissage.
7
Très bonne élasticité, résistant aux clouages/vissages, aux intempéries, aux UV, aux vernis, lasures et autres produits de finition et nettoyants courants.
8
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.
9
Très bonne élasticité, résistant aux clouages/vissages, aux intempéries, aux UV, aux vernis, lasures et autres produits de finition et nettoyants courants.
10
Rainure de clouage, avec pré-perçages pour le vissage.
11
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.
Version GLE17 plus avec joint d‘étanchéité à bourrer pour une fixation du vitrage très facile, même sur chantier !
Joint souple pour l’étanchéité au vitrage.
Bourrelets de contact souple pour le maintien et la protection du vitrage.
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.
Rainure de clouage, avec pré-perçages pour le vissage.
Très bonne élasticité, résistant aux clouages/vissages, aux intempéries, aux UV, aux vernis, lasures et autres produits de finition et nettoyants courants.
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.
Très bonne élasticité, résistant aux clouages/vissages, aux intempéries, aux UV, aux vernis, lasures et autres produits de finition et nettoyants courants.
Rainure de clouage, avec pré-perçages pour le vissage.
Griffe arrondie souple, maintien optimal des parcloses, compense plus de tolérances, démontage sans dommage.

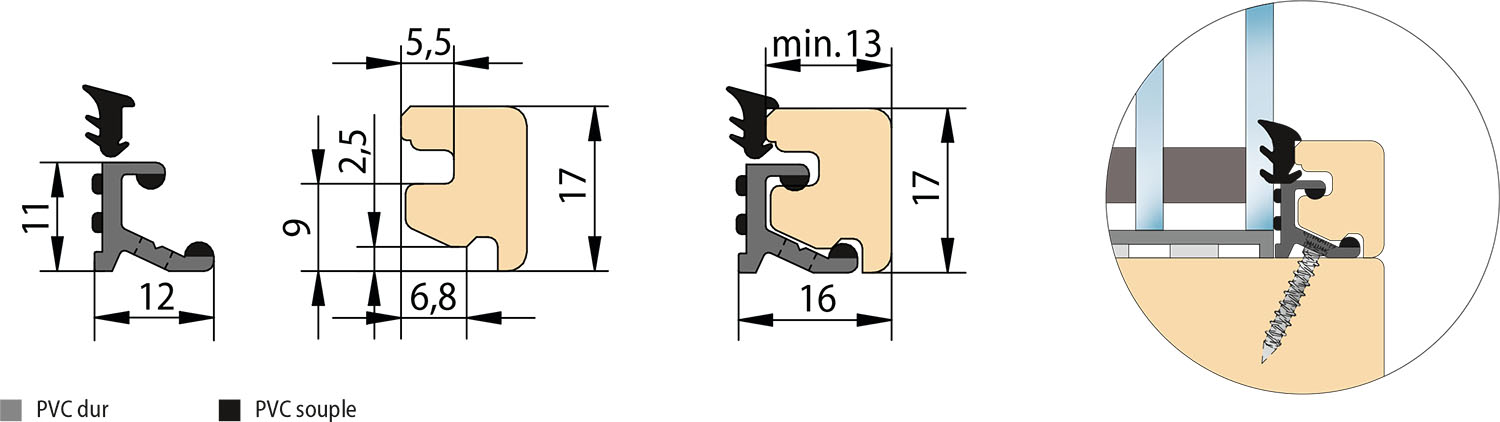

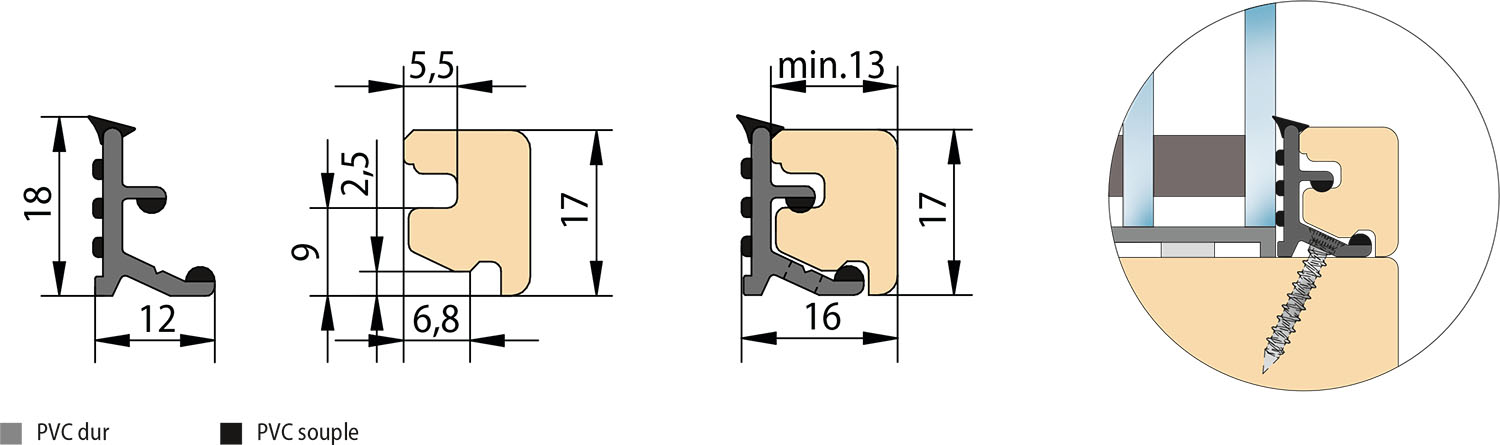

Nouveau : FIXclip-Barre GLE17 pour des parcloses à partir de 13 mm de large et prise en feuillure de 16 mm.

FIXclip-Barre est le premier et le seul système qui permet la fixation du vitrage et l’étanchéité en une seule et même opération. Il réduit le temps de montage et se distingue par sa forme géométrique.

De couleur noir, le profilé est une combinaison de PVC rigide et souple, résistant aux UV, il se prête bien à la pose de vitrages à secs ou siliconés. La nouvelle dimension GLE 17 permet la fixation invisible de parcloses à partir de 13 mm de large et prise en feuillure de 16 mm. Cette solution se prête à la mise en œuvre sur des sections de bois plus fines de fenêtres, de portes ou de portes levantes coulissantes. FIXclip-Barre GLE17 est disponible en version avec joint d’étanchéité soudé ou en version avec joint à bourrer. Cette dimension vient compléter les trois modèles déjà existant GLE 18, GLE 20 et GLE20 plus.

Avantages du système GLE17 et GLE17 plus

  • Idéal pour les petites sections de parclose
  • Compense plus de tolérance grâce à la combinaison du PVC rigide et souple
  • Montage et démontage facile sans dommage sur les parcloses grâce à un nouveau profilage biais et arrondi
  • Nouvelle dimension du GLE17 compatible avec des parcloses à partir de largeur 13 mm et prise en feuillure de 16 mm
  • Protection anti-intrusion accrue
  • Qualité testée
Dimensions

Les différentes variantes FIXclip-Barre sont disponibles en standard en longueur de 6 m. Pour réduire le coût de transport pour les envois en petite quantité, il est possible d’obtenir les barres en longueur inférieure à 2,3 m (ex. 2x 2,3 m et 1x 1,4m). Les joints à bourrer sont fournis en rouleaux suivant la longueur totale cumulée des profilés FIXclip-Barre.

Fixation

Par vissage avec des vis tête fraisée 3×20 mm (dans les trous pré-usinés) ou par clouage avec des pointes 1,2×25 mm

Avantages

Optique parfaite, parclose impeccable, pas de marque due aux clous ou de vis apparente, pas de joint ouvert, excellente étanchéité – linéaire, fixation des parcloses par simple clipsage, aucun risque de casse du vitrage lors du clouage.

Mise en oeuvre

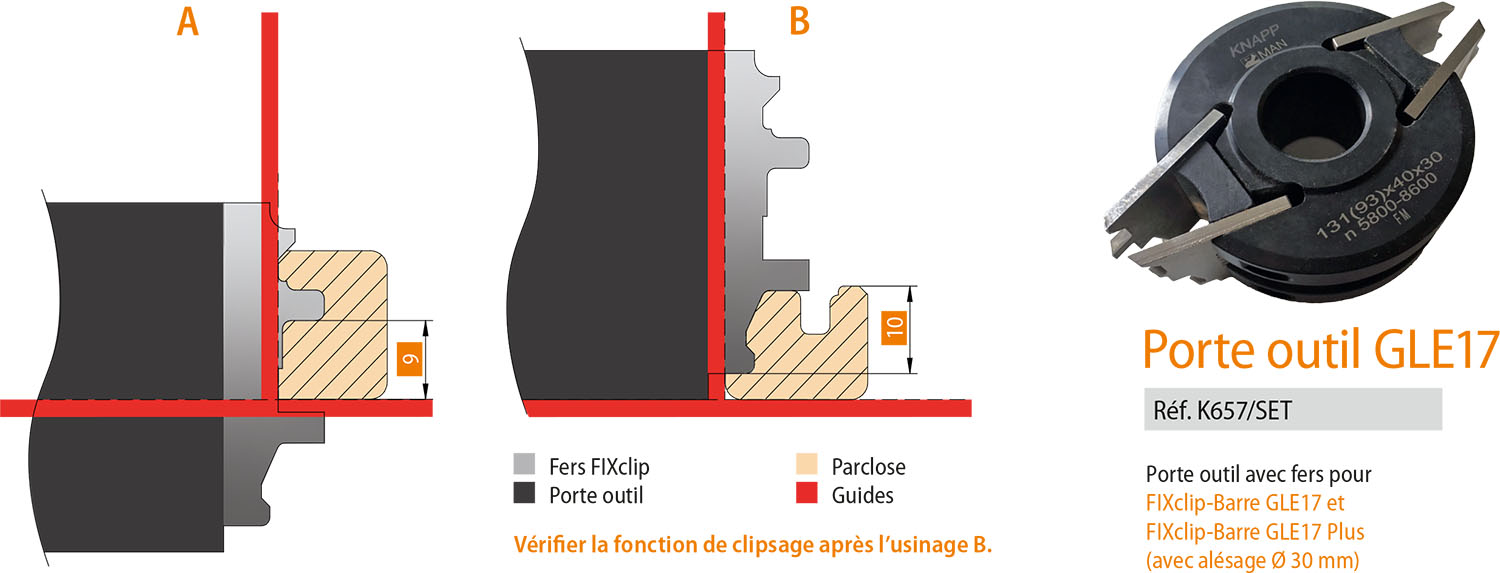

Sur moulurière 4 faces ou toupie avec outil de fraisage spécial – découpe des parcloses et des profilés FIXclip-Barre sur scie à onglets double

Type de matériaux

Parcloses, moulures en bois massif ou reconstitué

Applications

Pour tout type de fenêtres ou portes comme par ex. les fenêtres isolantes IV68  ou les vitrages fixes.

Comparaison
Fenstereck | Standard
Fixation traditionnelle de parclose par clouage
Fenstereck | FIXclip-Schiene
Nouvelle méthode avec FIXclip-Barre (aucun clou visible, joints bien fermés)

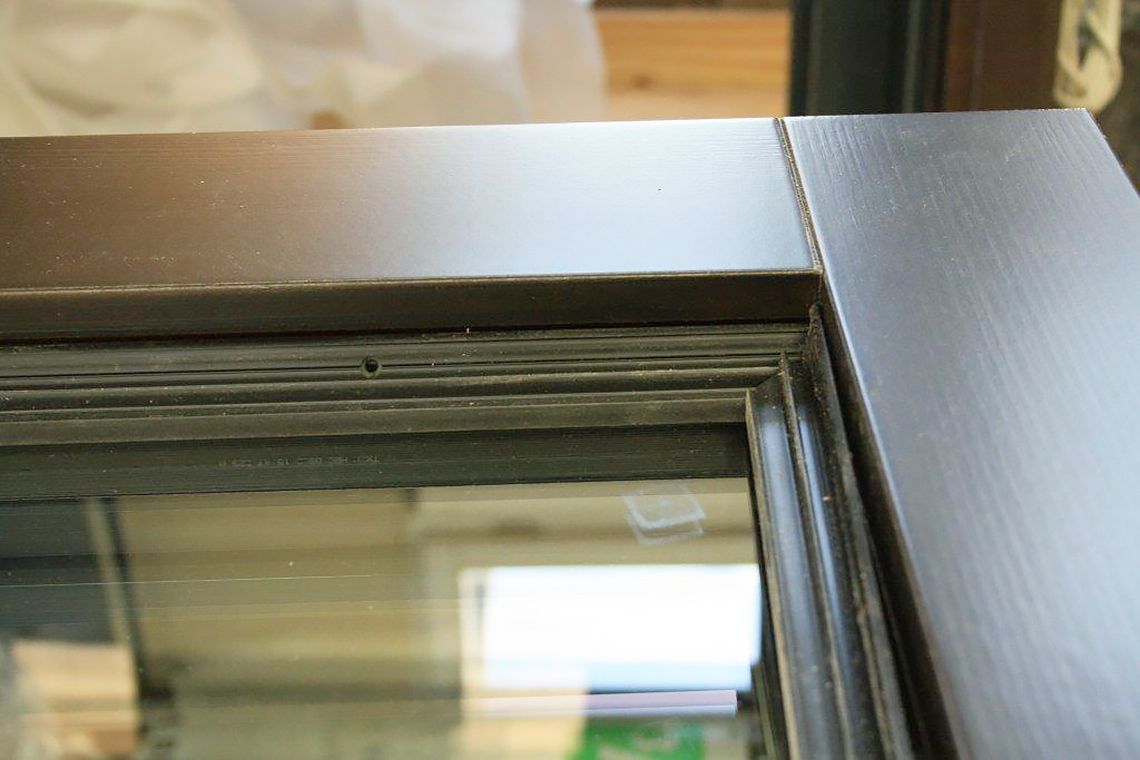

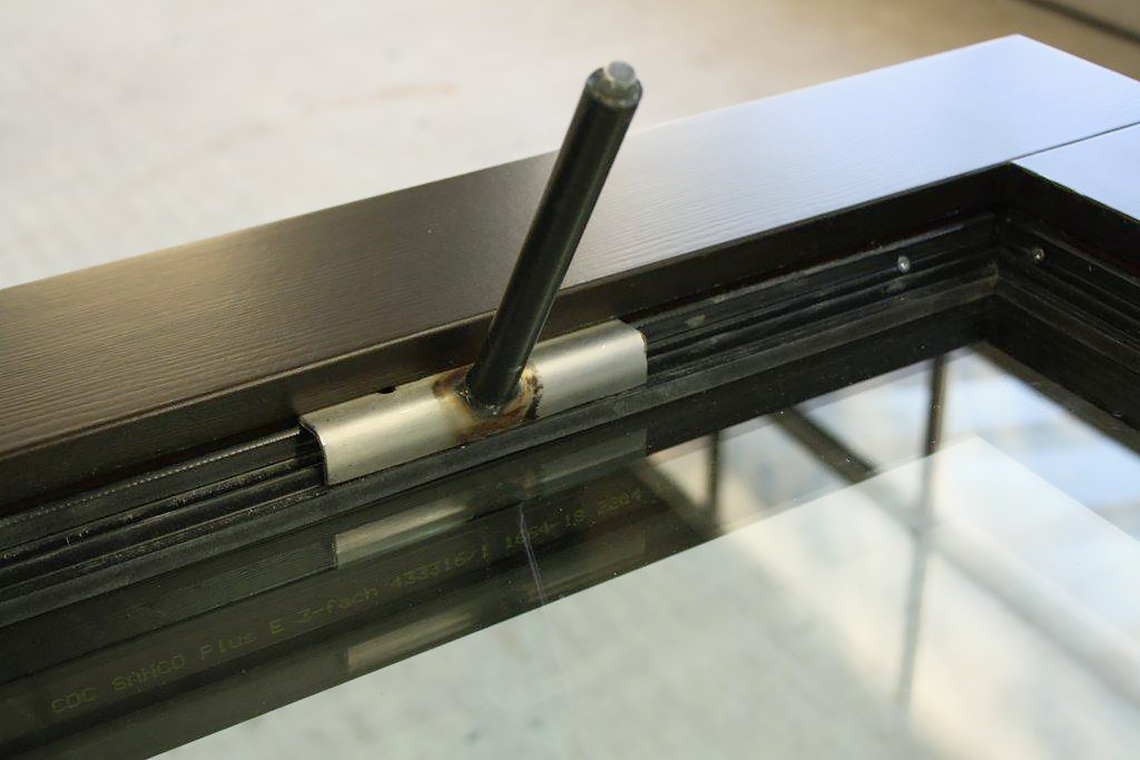

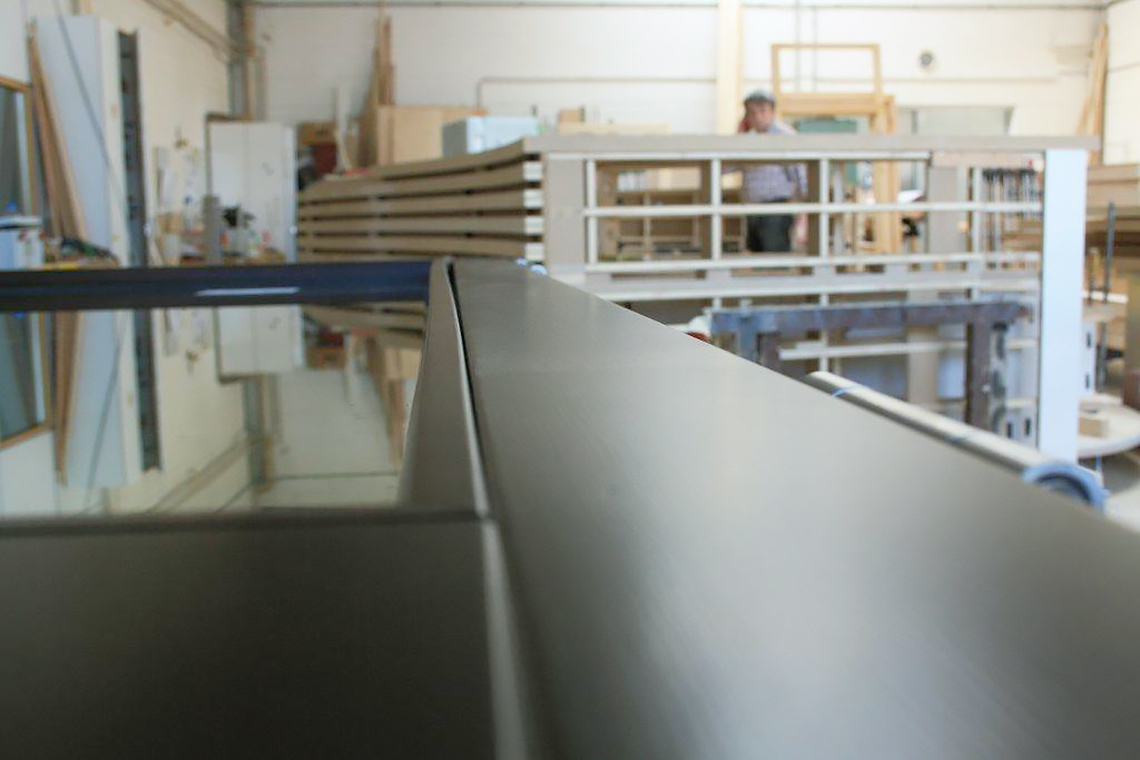

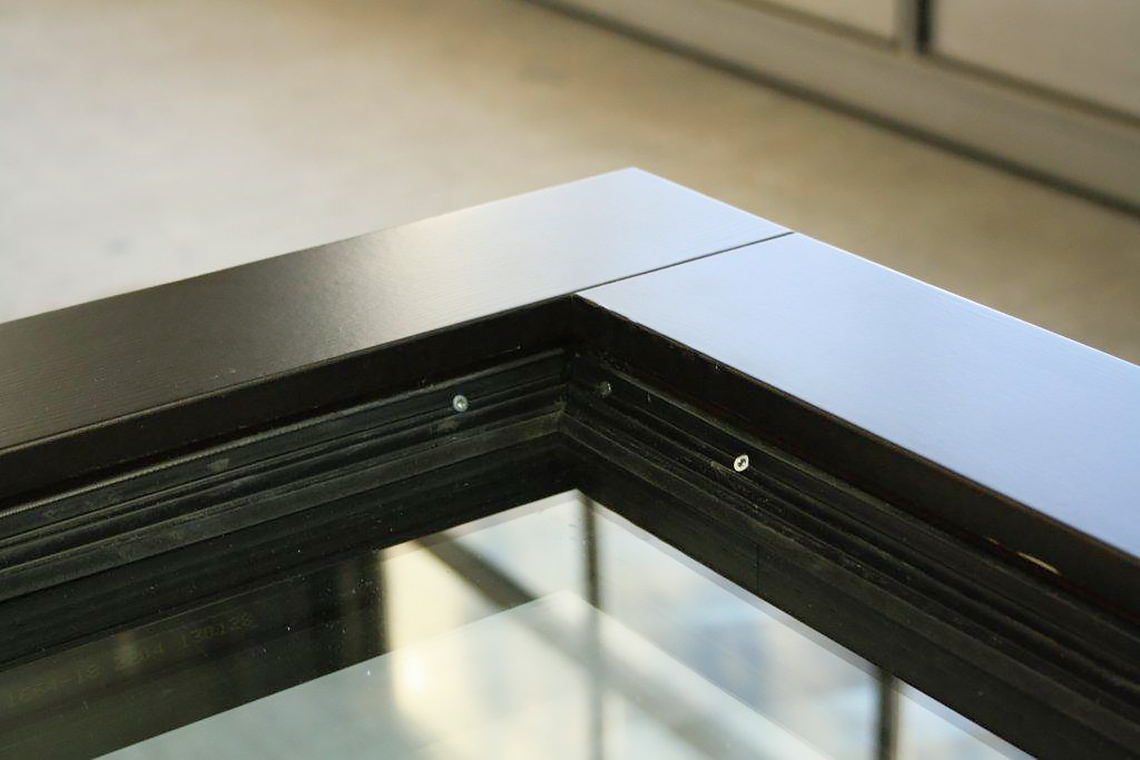

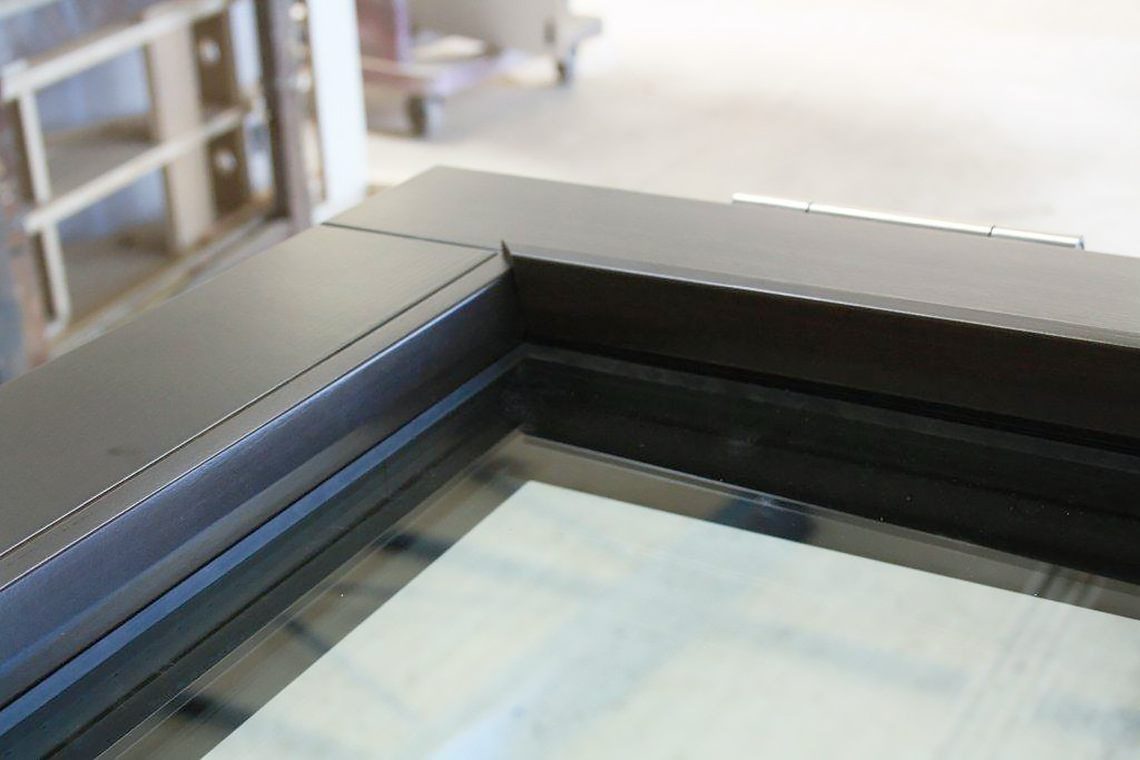

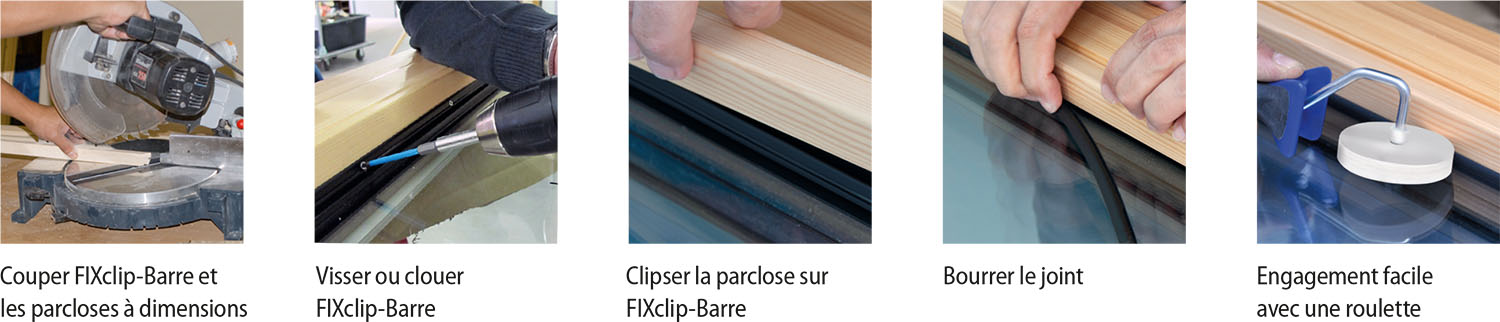

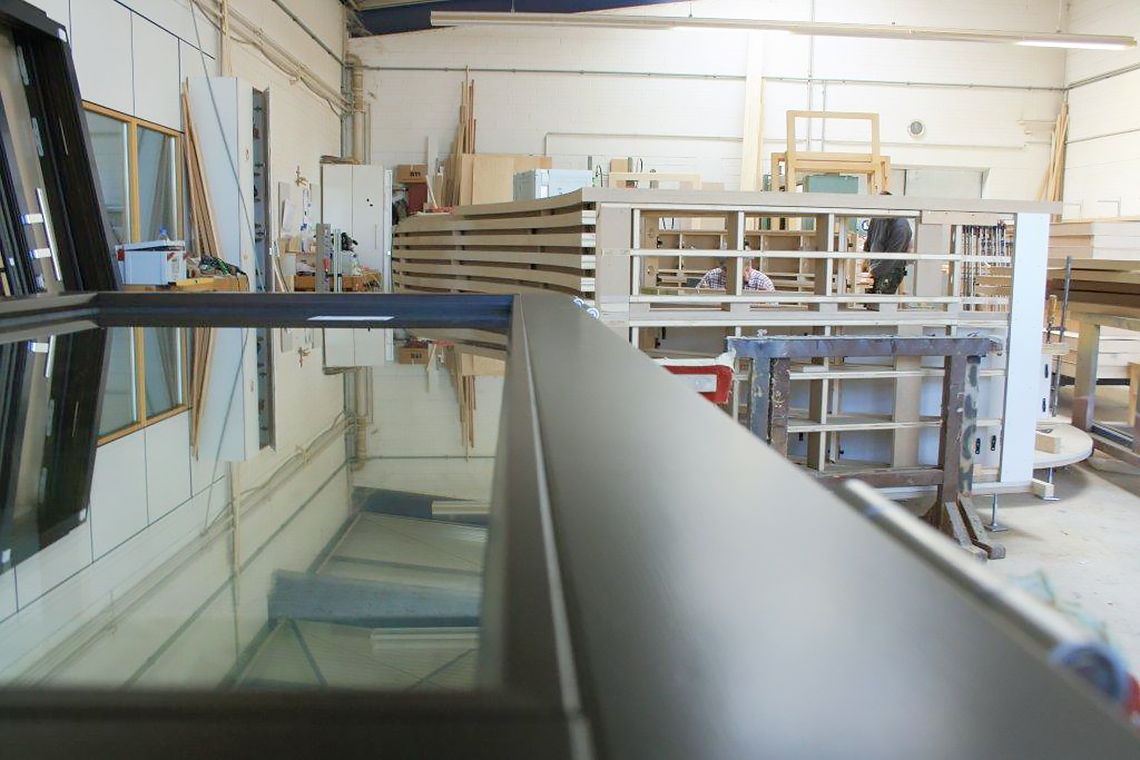

La menuiserie Noll Fensterbau présente les étapes du montage de FIXclip-Barre en image

www.noll-gmbh.de

Dépose du vitrage avec FIXclip-Barre GLE17 – utilisation de la fraiseuse à joint

La dépose du vitrage se réalise en général sans dommage sur la parclose, ceci afin de permettre de la réutiliser. Dans le pire des cas, l’arrête au niveau de la rainure basse peut s’arracher, cela demandera soit de changer la parclose ou de la refixer de façon visible.

La première parclose est la plus difficile à sortir, les 3 autres se laissent déposer facilement.

CONSEIL : Utiliser la fraiseuse à joint pour libérer et démonter les parcloses.

Dépose du vitrage avec FIXclip-Barre GLE17 plus

La dépose du vitrage se réalise sans dommage, en retirant le joint a bourrer les parcloses se laissent démonter sans difficulté.
