RICON®- Assemblage doublé (DA)
RICON®- Assemblage doublé (DA)
1

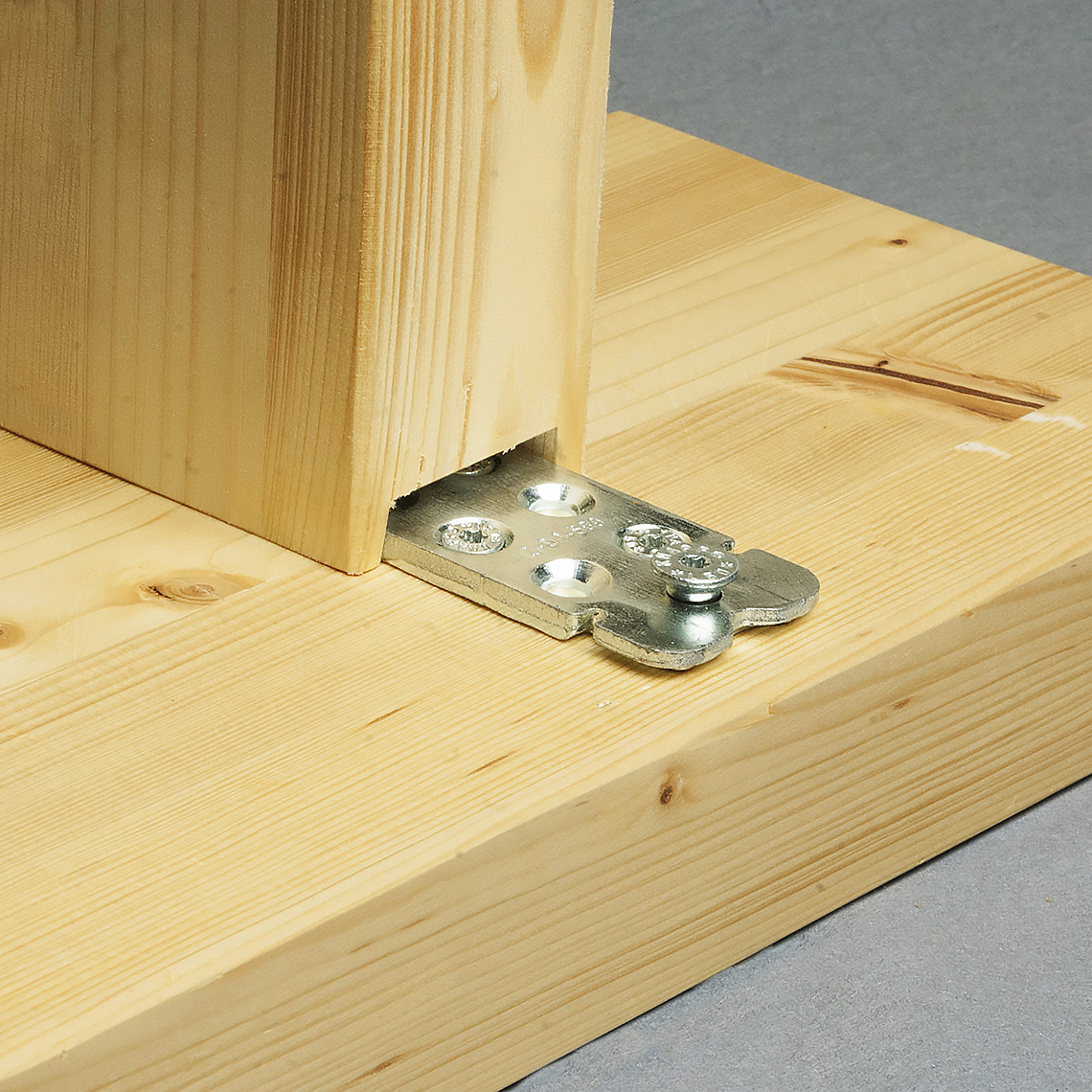

L'encoche de forme conique permet une prise optimale de la vis d‘accroche RICON®. La distance d'engagement et de serrage courte facilite l'accroche, garantissant le jointage et le montage rapide des éléments.
2
RICON® se compose de deux ferrures identiques. Il est fabriqué en acier zingué de haute qualité, sur demande, si des contraintes spéciales le requièrent, il peut être fourni en acier galvanisé à chaud.
3
Vis tête fraisée SK Ø 8 mm RICON® avec embout Torx 25. Conçu spécialement pour ce connecteur, sa tige est renforcée au niveau de la tête et sa pointe est auto-foreuse. Elle garantit le maintien optimal des ferrures d’un côté et permet l'accroches et la compensation les tolérances d'usinages de l’autre côté.
4
Vis tête fraisée SK Ø 5 mm RICON® avec embout Torx 25. Conçu spécialement pour ce connecteur, sa tige est renforcée au niveau de la tête et sa pointe est auto-foreuse. Elle garantit le maintien optimal des ferrures.
5
La goupille de verrouillage en inox est mise en place avant le montage final dans les ergots prévus à cet effet. Elle sécurise et bloque l‘assemblage de façon automatique dans le sens contraire à l‘emboîtement.
L'encoche de forme conique permet une prise optimale de la vis d‘accroche RICON®. La distance d'engagement et de serrage courte facilite l'accroche, garantissant le jointage et le montage rapide des éléments.
RICON® se compose de deux ferrures identiques. Il est fabriqué en acier zingué de haute qualité, sur demande, si des contraintes spéciales le requièrent, il peut être fourni en acier galvanisé à chaud.
Vis tête fraisée SK Ø 8 mm RICON® avec embout Torx 25. Conçu spécialement pour ce connecteur, sa tige est renforcée au niveau de la tête et sa pointe est auto-foreuse. Elle garantit le maintien optimal des ferrures d’un côté et permet l'accroches et la compensation les tolérances d'usinages de l’autre côté.
Vis tête fraisée SK Ø 5 mm RICON® avec embout Torx 25. Conçu spécialement pour ce connecteur, sa tige est renforcée au niveau de la tête et sa pointe est auto-foreuse. Elle garantit le maintien optimal des ferrures.
La goupille de verrouillage en inox est mise en place avant le montage final dans les ergots prévus à cet effet. Elle sécurise et bloque l‘assemblage de façon automatique dans le sens contraire à l‘emboîtement.

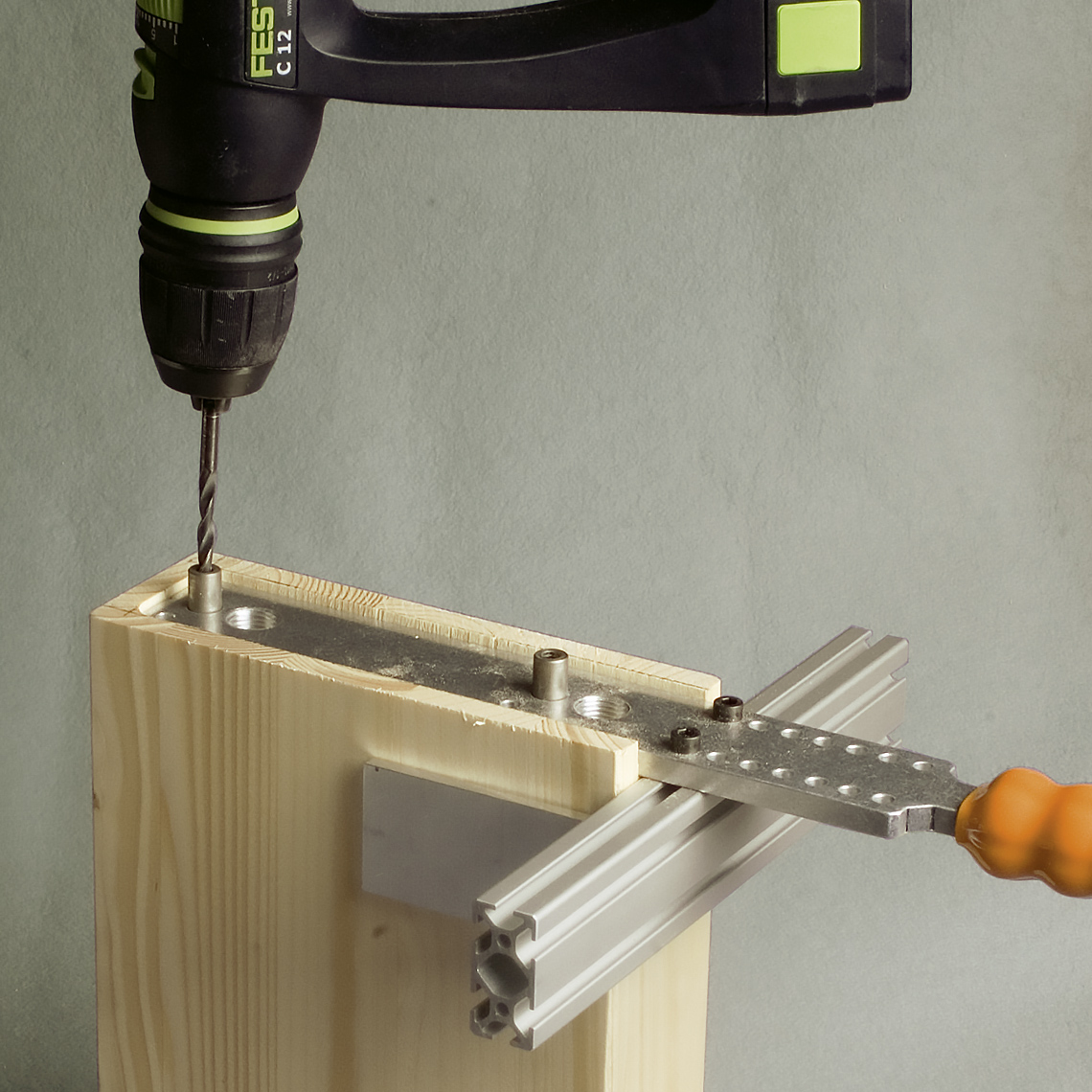

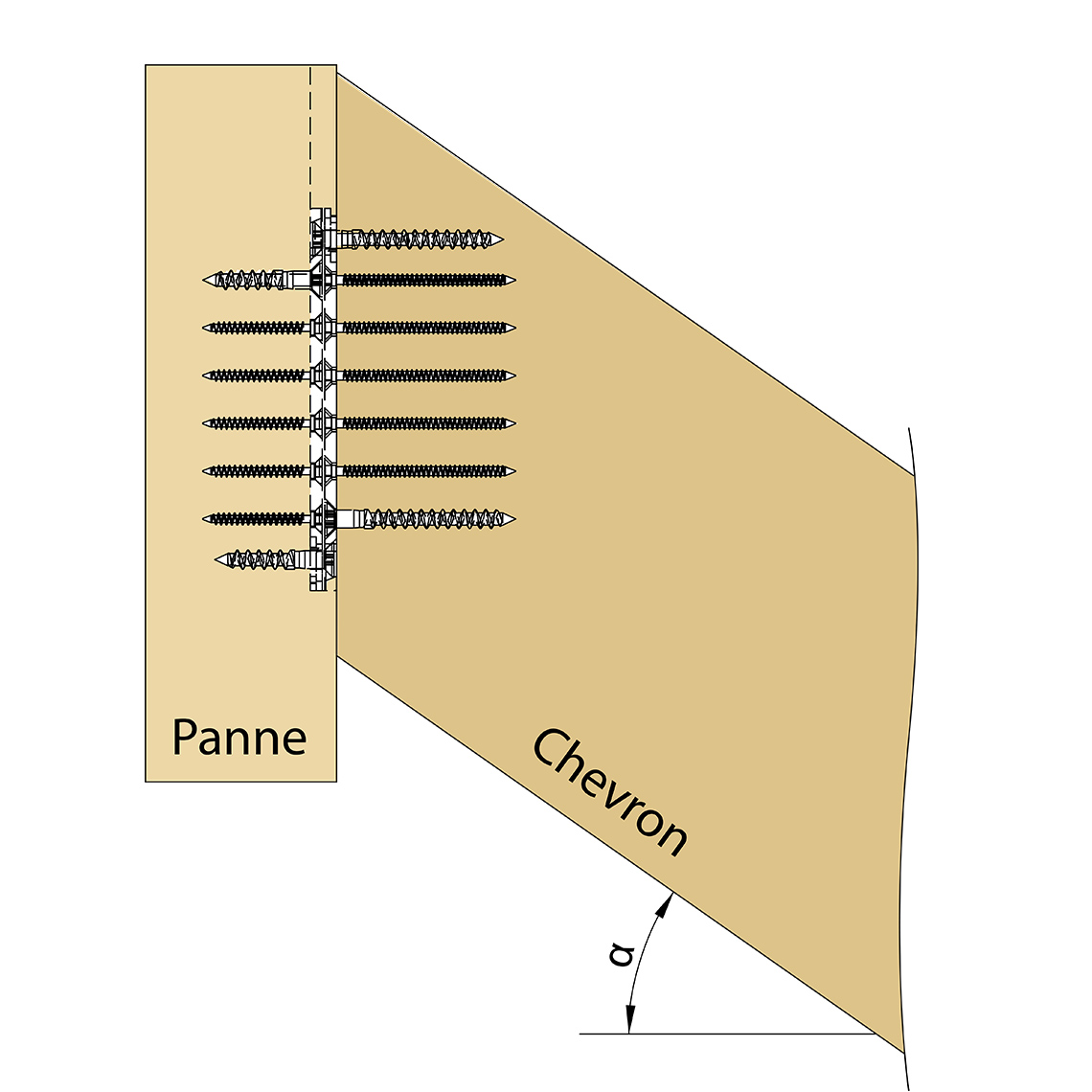

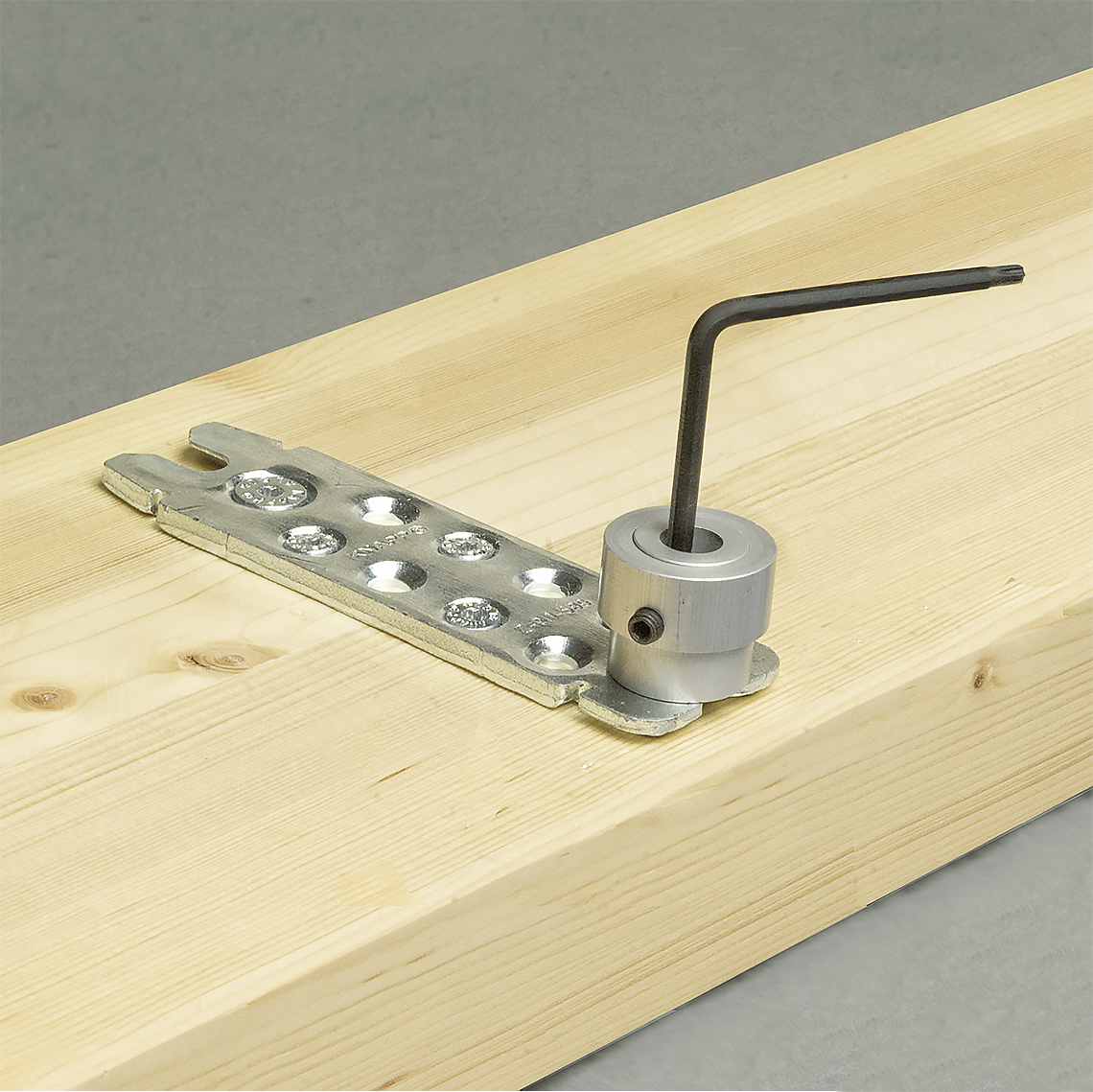

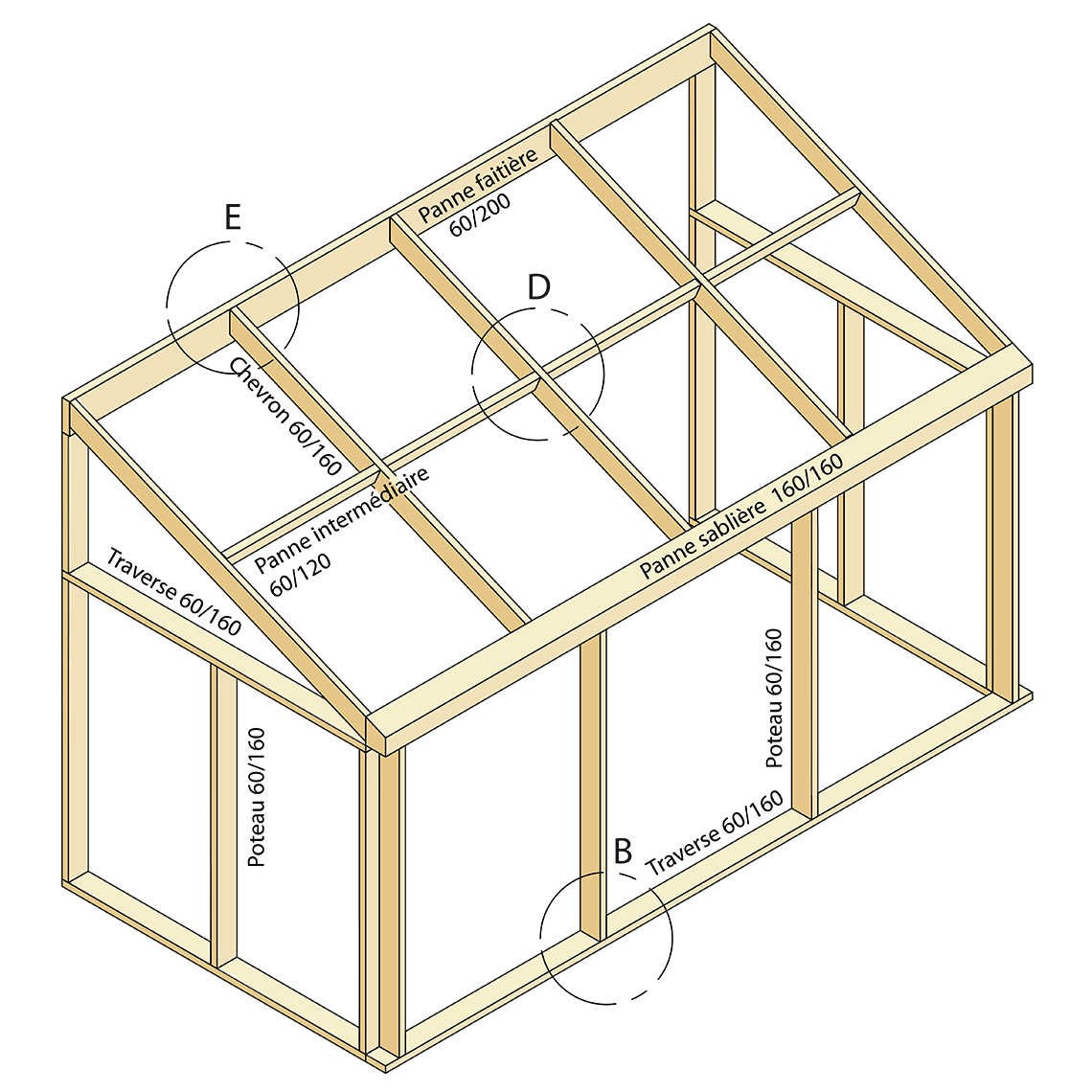

RICON® – liaisons poutres principales-secondaires jusqu’à 26 kN
Avantages du système (version DA) :

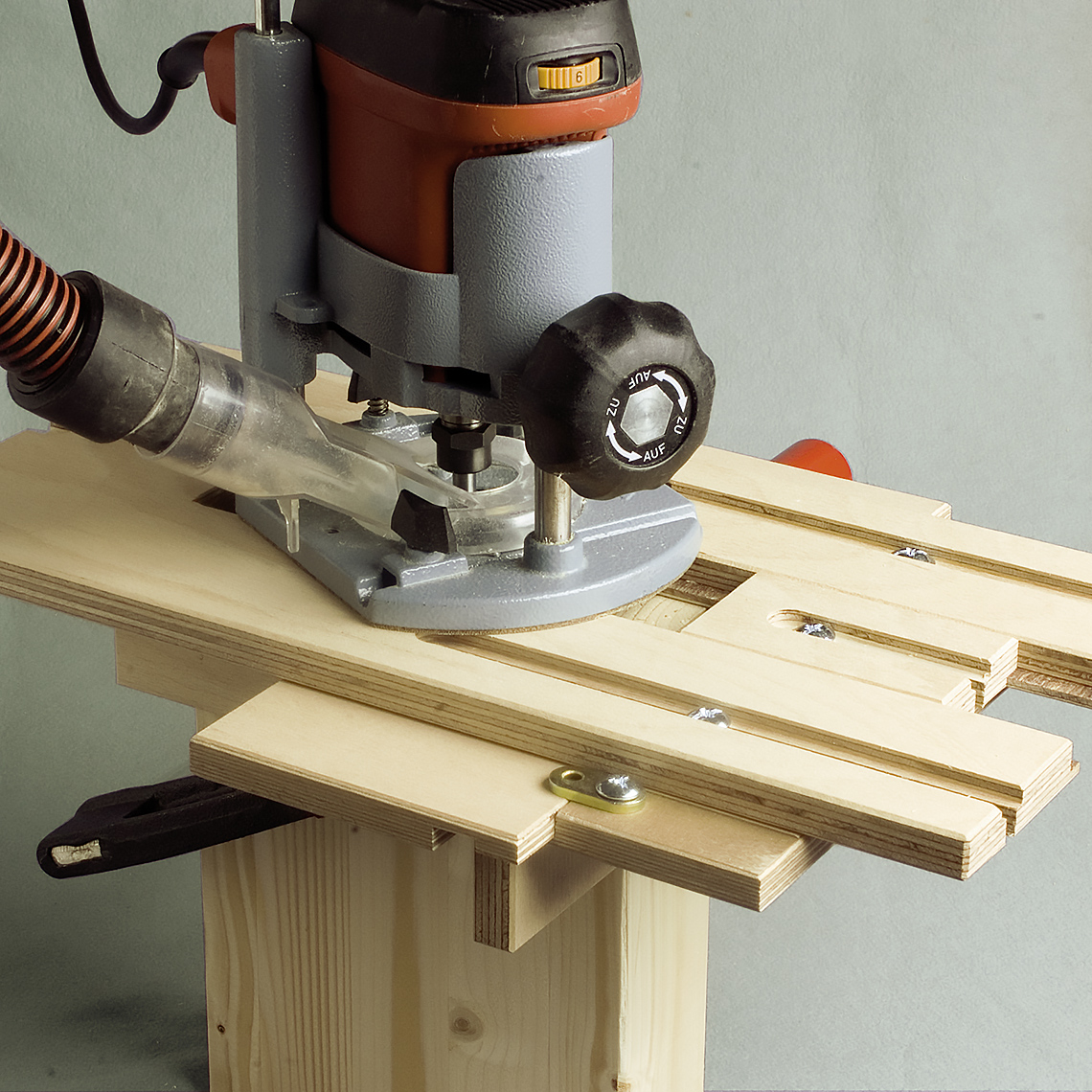

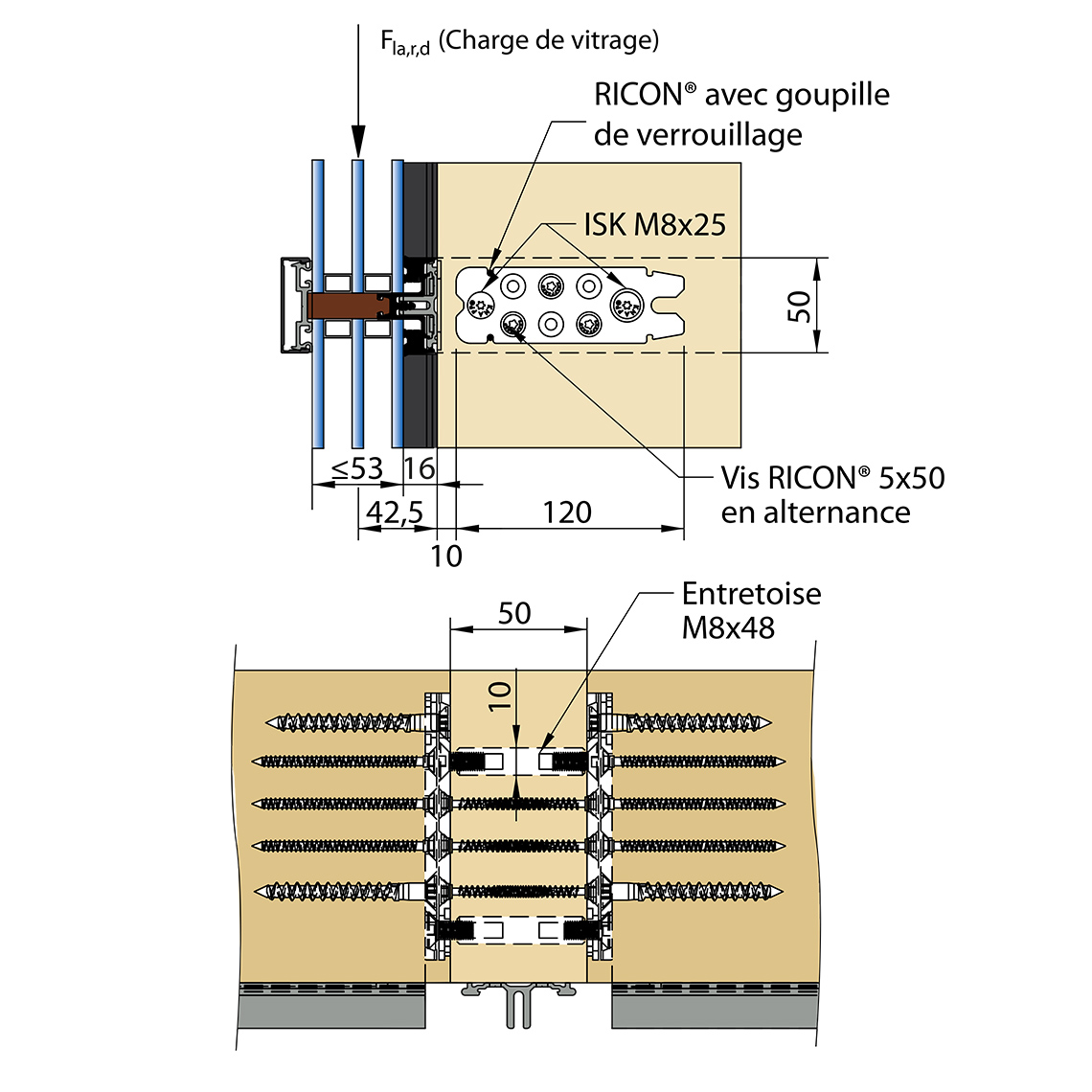

- Permet de faire la liaison de 2 connecteurs en face à face avec une section centrale porteuse de faible épaisseur – évite la collision des vis
- Invisible – finition d’assemblage impeccable
- Faible section nécessaire – possible à partir d’une épaisseur de 50 mm
- Polyvalent – permet la fixation sur des supports bois, acier ou béton

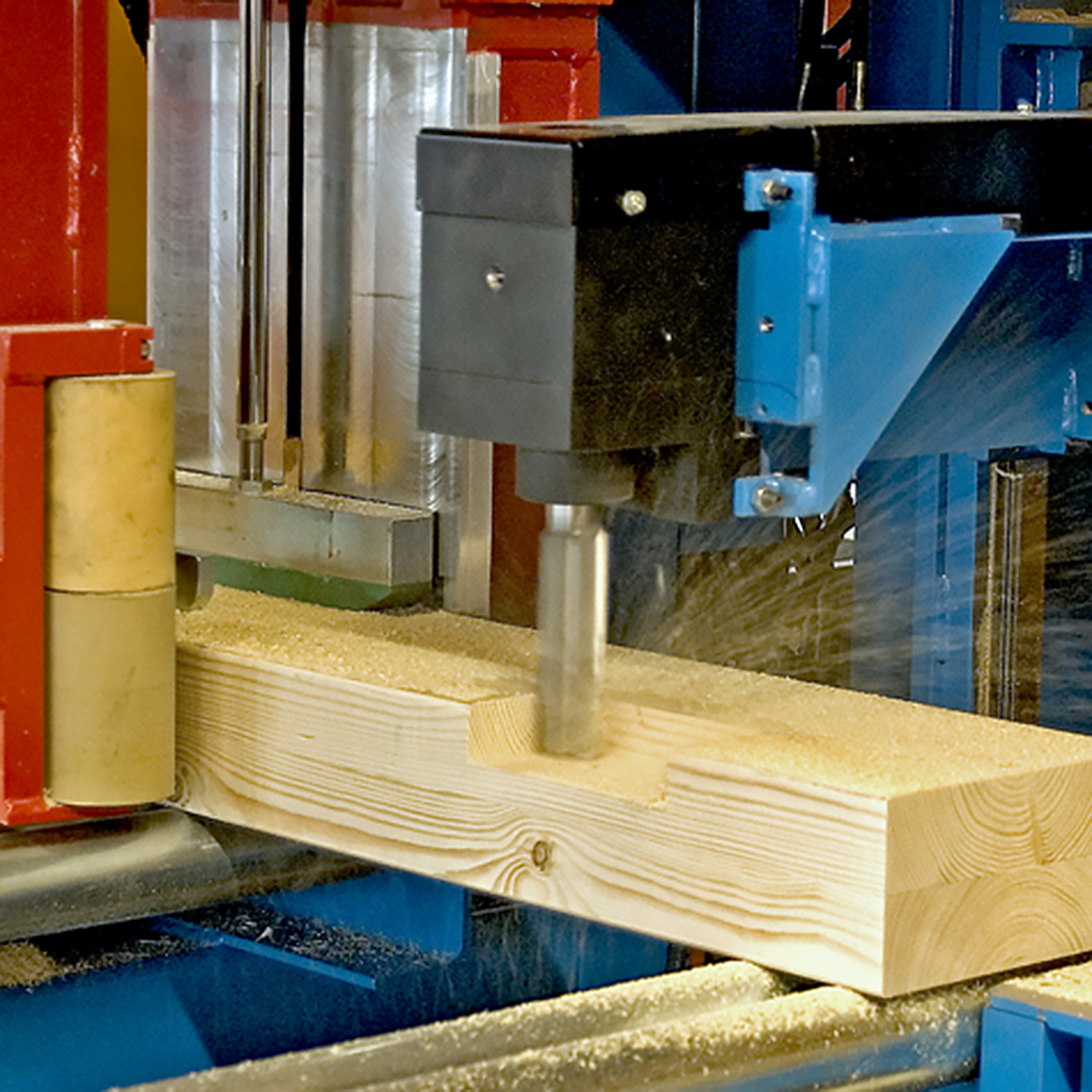

- Préfabrication maximum en atelier – montage précis et très rapide sur chantier
- Aucun vissage nécessaire lors du montage sur chantier
- Joints d’assemblage toujours fermés – possibilité de régler les tolérances de construction
- Résistant au feu (suivant EN 1995-1-2) – par simple recouvrement de la ferrure par le bois sur 4 côtés (R30 ≥ 28 mm, R60 ≥ 49 mm)
- Possibilité de fixer directement sur des couches de matériaux intermédiaires
- Montage et démontage possible sans dommage
- Finition spéciale résistante à la corrosion pour complexes aquatiques et bâtiments agricoles (sur demande)
- Agrément Technique Européen ETA pour les résineux et les feuillus

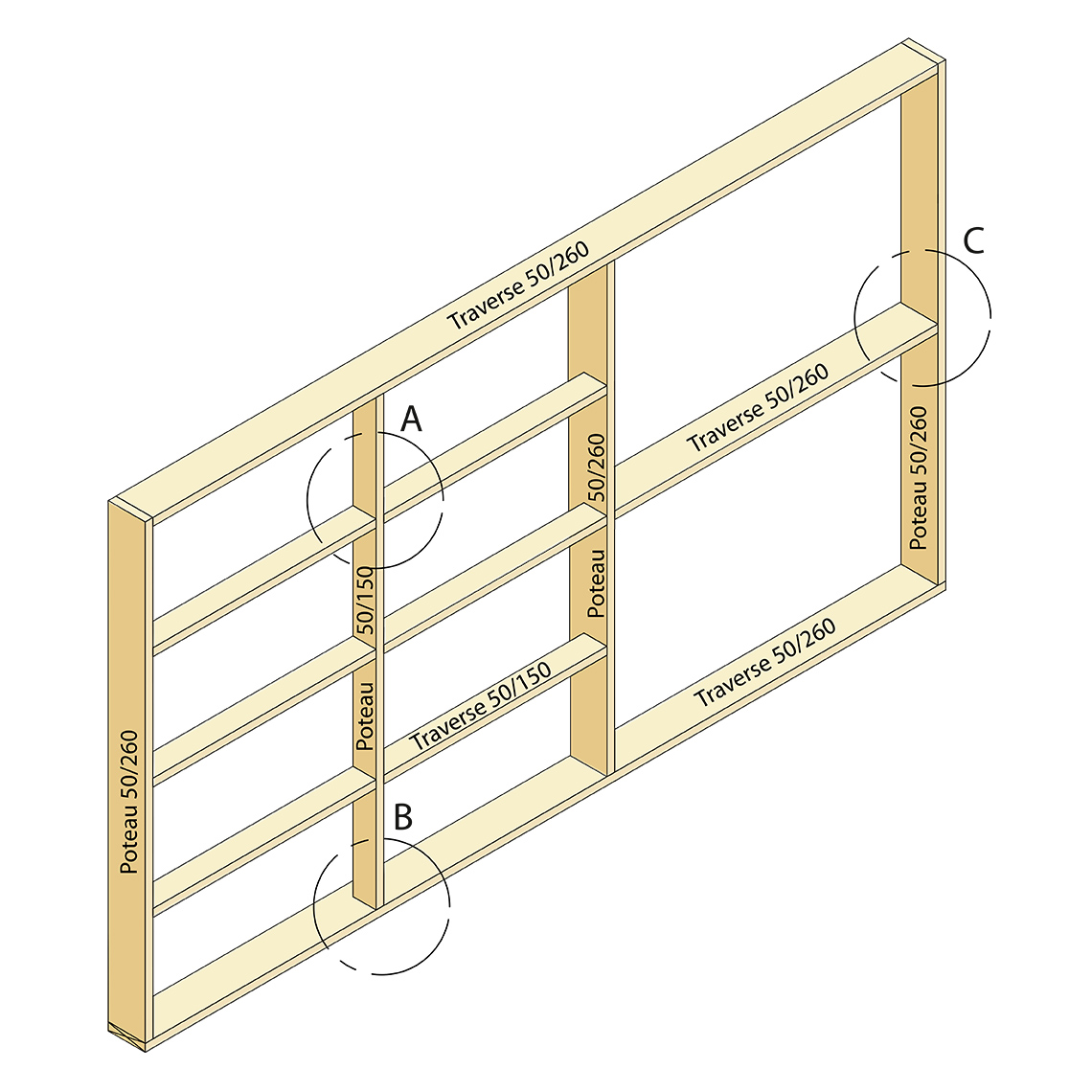

RICON® – liaisons poteaux-traverses (applications façades rideaux)
Avantages du système (version DA) :
- Permet de faire la liaison de 2 connecteurs en face à face avec une section centrale porteuse de faible épaisseur – évite la collision des vis
- Autorise des charges de vitrage décentrée jusqu’à 860 kg
- Faible section nécessaire – possible à partir d’une épaisseur de 50 mm
- Polyvalent – permet la fixation sur des supports bois, acier ou béton
- Jointage parfait – RICON® est réglable et permet de rattraper les tolérances
- Adaptable – permet le montage des traverses par l’intérieur ou l’extérieur et la réalisation de façades polygonales
- Nombreuses possibilités – solutions d’assemblage simple ou doublé
- Montage et démontage possible sans dommage
- Compatible avec les systèmes de profilés Alu, RP, Schüco, MBJ, Guttmann, RAICO, Stabalux (autres sur demande)
- Agrément Technique Européen ETA pour les résineux et les feuillus
Tableaux de capacités de reprises de charges
Les tableaux interactifs sur base Excel, téléchargeables en cliquant sur le lien ci-après vous indiquent les capacités de reprises de charges suivant l‘ETA-10/0189. Cet outil vous permet de faire une sélection simple et rapide du ou des connecteurs correspondant aux caractéristiques de vos assemblages en fonction de la classe de service et du type de bois utilisé.
