GIGANT – liaisons poutres principales-secondaires

GIGANT – liaisons poutres principales-secondaires

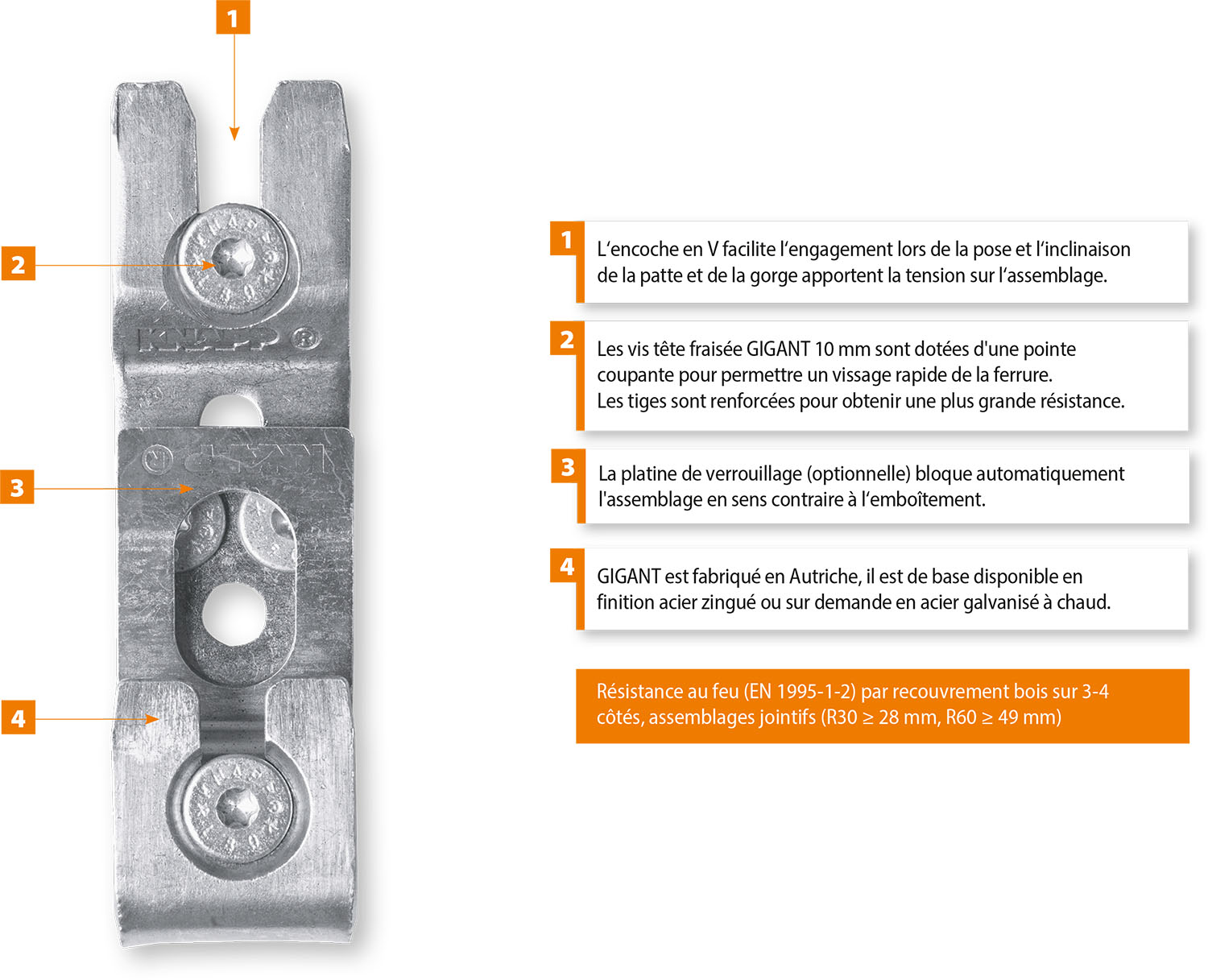

1

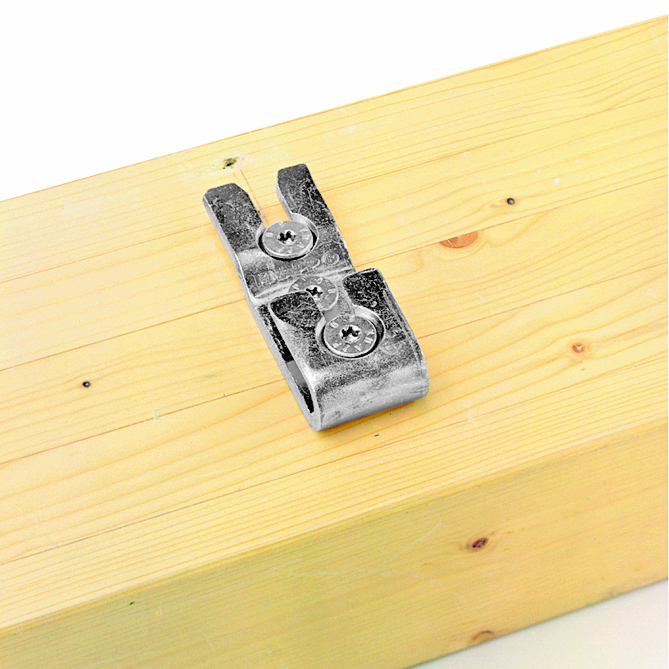

L'encoche en V facilite l'engagement lors de la pose
et l'inclinaison de la patte et de la gorge apportent la
tension sur l‘assemblage.
2

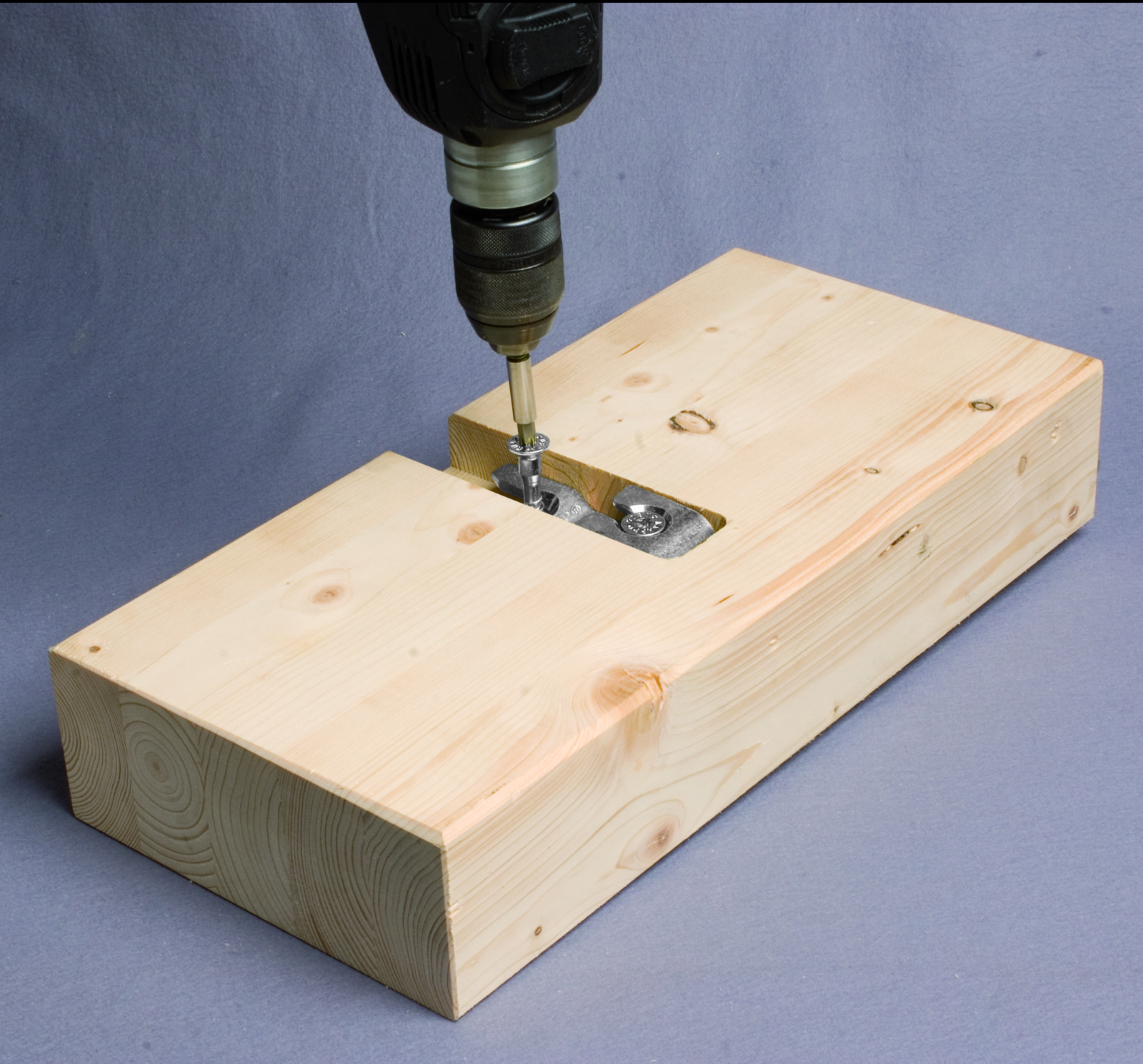

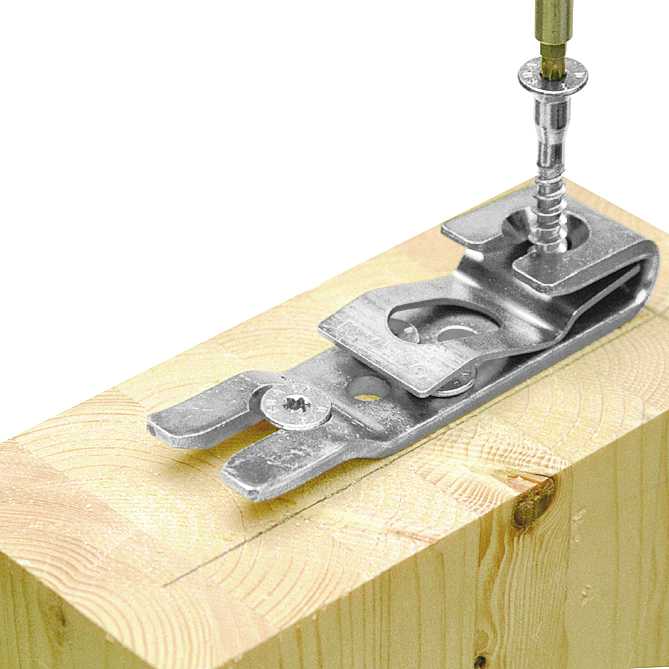

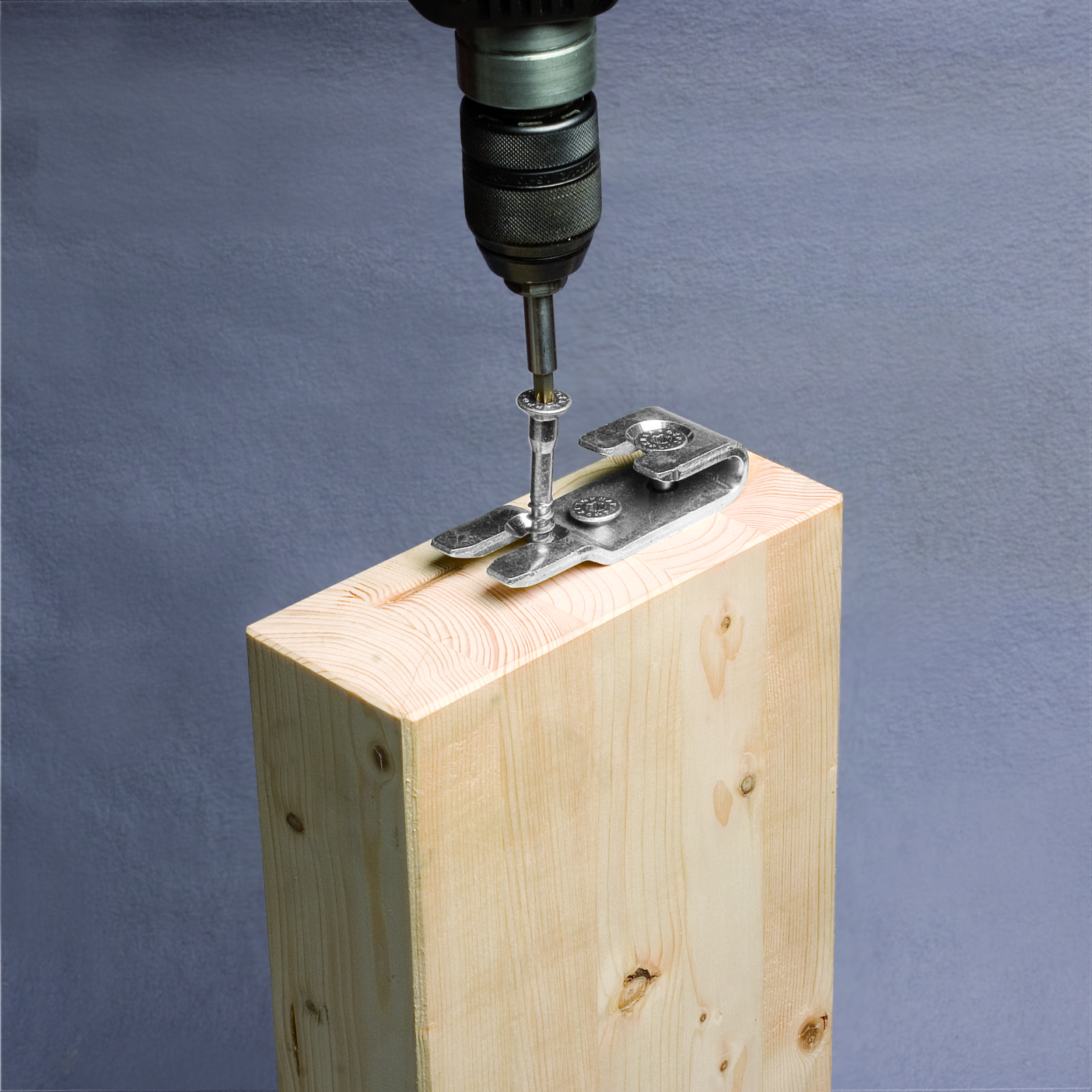

Les vis tête fraisée GIGANT 10 mm sont auto-forantes
se qui permet un vissage rapide de la ferrure. Les tiges
sont renforcées pour obtenir une plus grande résistance.
3

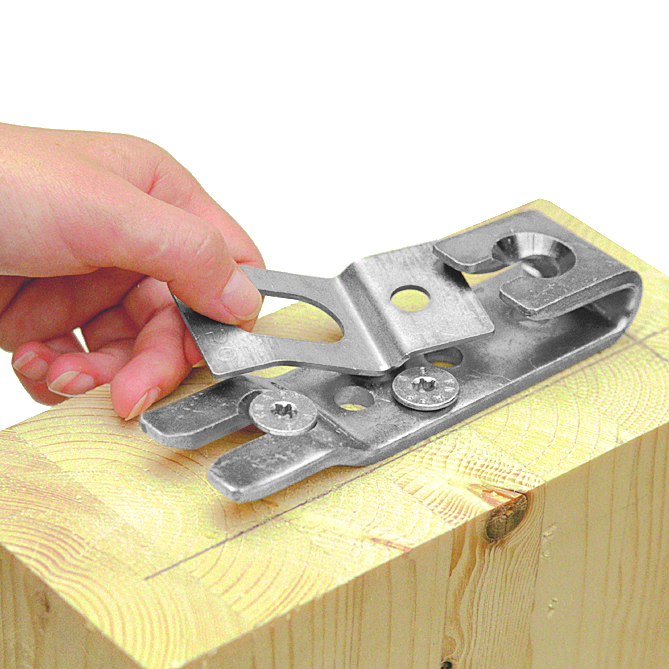

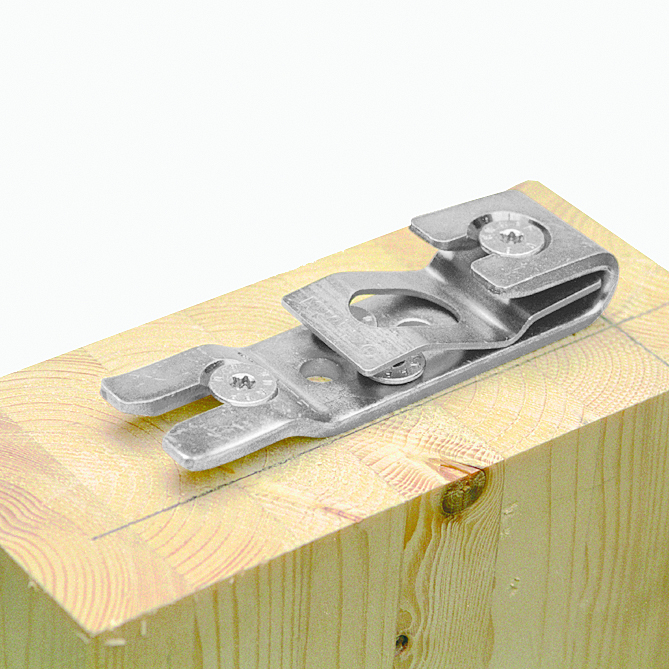

La platine de verrouillage GIGANT s'enclenche automatiquement et bloque l’assemblage en sens contraire à l'emboîtement.
4
Les ferrures GIGANT sont fabriquées en Autriche, en acier de haute qualité, de base en finition zingué il peut sur demande être fourni avec une finition galvanisé à chaud.
L'encoche en V facilite l'engagement lors de la pose
et l'inclinaison de la patte et de la gorge apportent la
tension sur l‘assemblage.
Les vis tête fraisée GIGANT 10 mm sont auto-forantes
se qui permet un vissage rapide de la ferrure. Les tiges
sont renforcées pour obtenir une plus grande résistance.
La platine de verrouillage GIGANT s'enclenche automatiquement et bloque l’assemblage en sens contraire à l'emboîtement.
Les ferrures GIGANT sont fabriquées en Autriche, en acier de haute qualité, de base en finition zingué il peut sur demande être fourni avec une finition galvanisé à chaud.

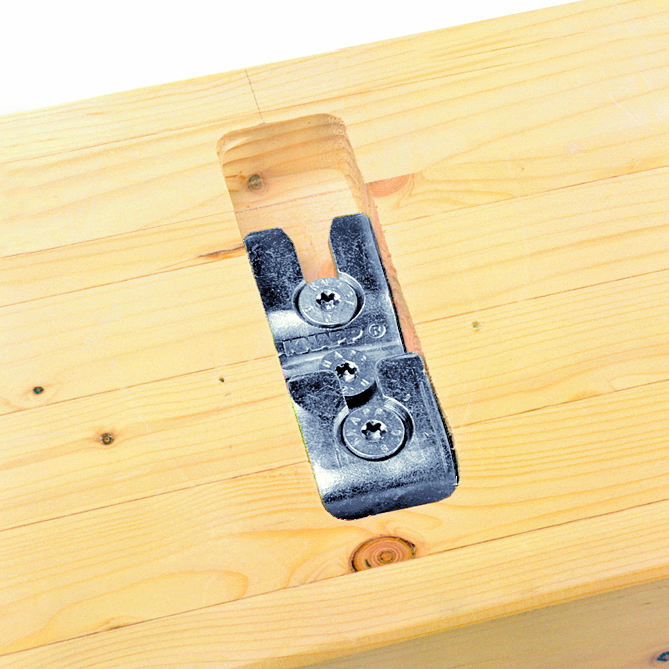

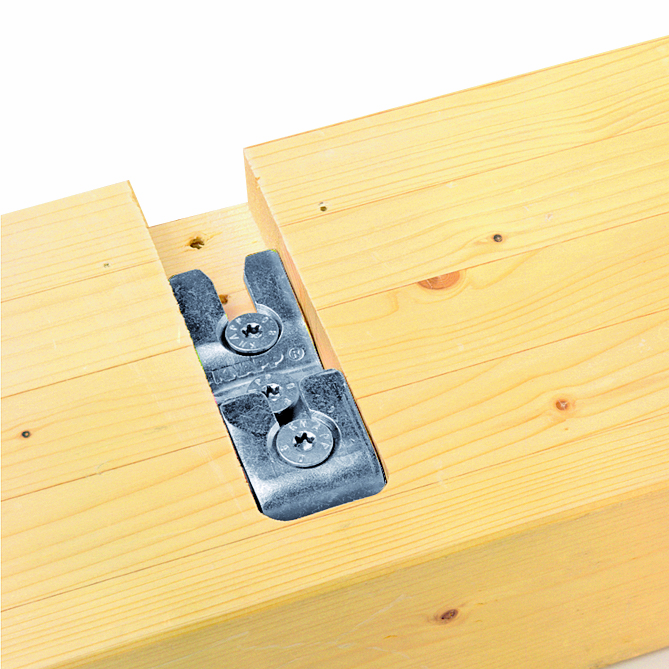

GIGANT | Connecteur pour poutre principales et secondaires jusqu’à 39 kN*

Avantages du système :

  • Utilisation pour la réalisation d’assemblages cachés sur auvents, vérandas, maisons bois, jusqu’aux grandes charpentes et structure bois
  • Pour des sections de bois à partir d’une largeur de 60 mm
  • Invisible – finition d’assemblage impeccable
  • Accroche facile – courte distance d’emboîtement, seulement 35 mm
  • Joint propre – exerce une pression constante et maintient les joints bien fermés
  • Démontage et re-montable à souhait – facilement et sans dommage
  • Résistant au feu (suivant EN 1995-1-2) – par simple recouvrement de la ferrure par le bois sur 4 côtés (R30 ≥ 28 mm, R60 ≥ 49 mm)
  • Platine de verrouillage en option, sécurise le système en sens contraire à l’emboîtement (ex. dépressions dues au vent)
  • Finition spéciale résistante à la corrosion pour complexes aquatiques et bâtiments agricoles (sur demande)
  • Agrément Technique Européen ETA pour les résineux et les feuillus

Les tableaux interactifs sur base Excel, téléchargeables en cliquant sur le lien ci-après vous indiquent les valeurs de reprises de charges caractéristiques et les valeurs de calcul suivant l‘ETA-10/0189 (édition octobre 2019). Les critères de qualité de bois et de classe de service peuvent y être modifiées, les valeurs s’adaptent automatiquement. Pour chaque connecteur il existe plusieurs solutions de visage possible pour optimiser les capacités de reprises de charges. Simples et intuitif, ces tableaux vous permettront de visualiser rapidement les solutions idéales pour votre pré-dimensionnement.

Téléchargement tableaux de valeurs de reprises de charges caractéristiques et valeurs de calcul
