EVO GRIP™ – Connecteurs grandes capacités pour l’ingénierie bois
Standard et Solo – Connecteur haute capacité EVO GRIP™ pour des structures bois plus performantes
Avec le connecteur EVO GRIP™, KNAPP propose une solution performante pour les assemblages de poutres principales, secondaires et poteaux dans la construction bois moderne. Ce connecteur variable couvre des charges moyennes à très élevées de 55 kN à 550 kN et convient aux assemblages bois-bois, bois-acier et bois-béton.

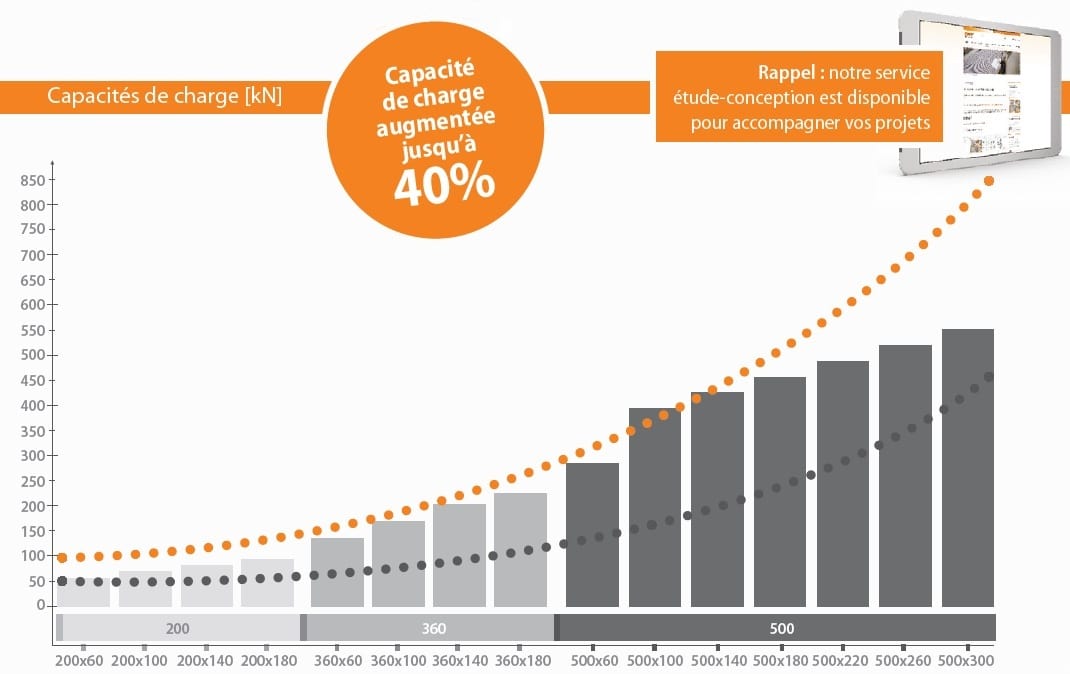

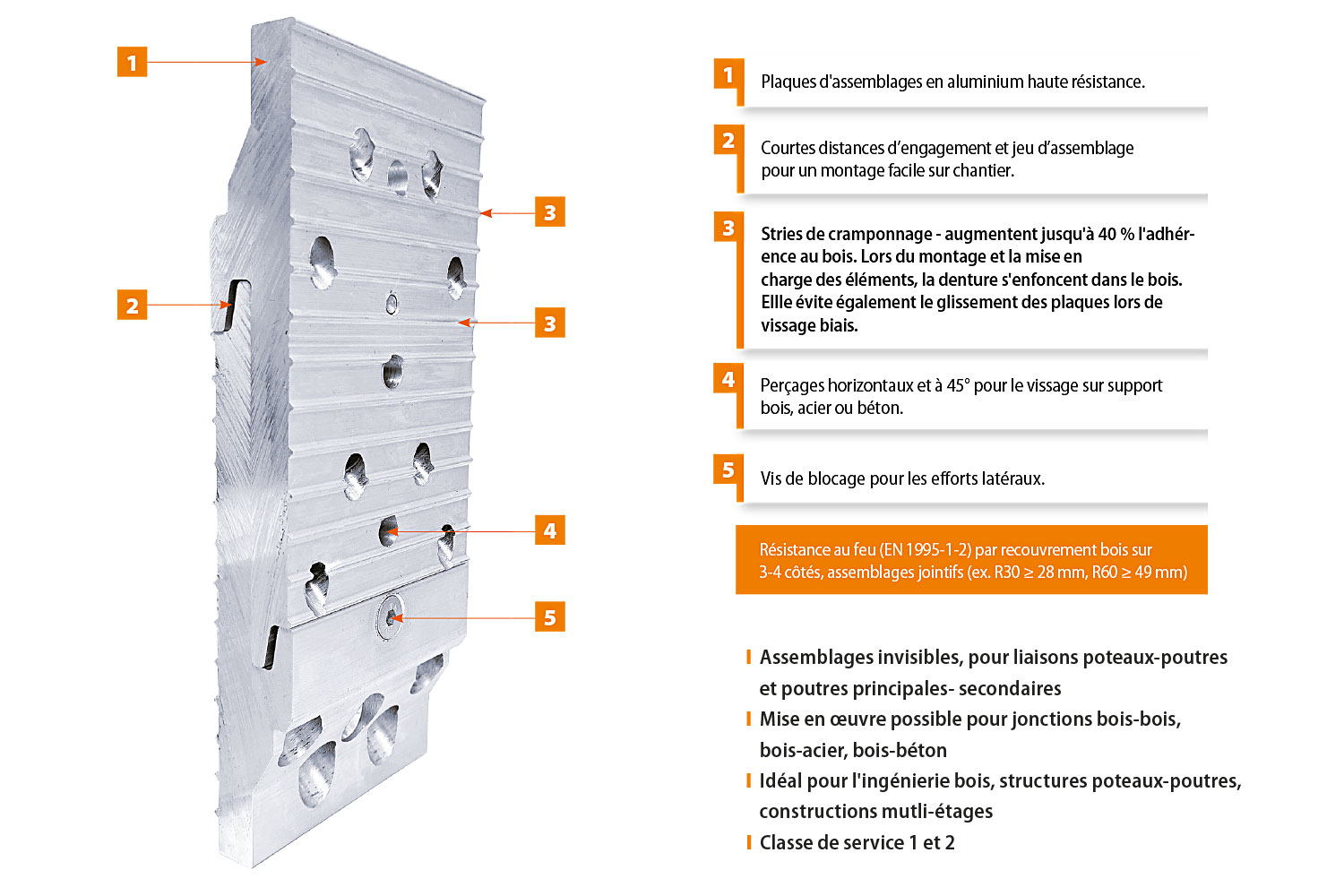

L’EVO GRIP est composé de deux plaques de connexion identiques en aluminium haute résistance avec un moletage arrière assurant une liaison particulièrement sûre. Ce moletage s’ancre dans le bois et crée une connexion à emboîtement, augmentant ainsi la capacité portante de l’assemblage jusqu’à 40% tout en réduisant le nombre et la dimension des vis nécessaires.
Assemblages flexibles : bois-bois, bois-acier et bois-béton
La largeur et la hauteur du connecteur, conçu pour les assemblages bois-bois, bois-béton et bois-acier, peuvent être paramétrées et adaptées aux largeurs de poutres, aux charges ainsi qu’aux exigences de protection incendie. Grâce à la capacité portante accrue, des moyens de fixation plus petits peuvent être utilisés, permettant une meilleure couverture bois pour la protection incendie et offrant en même temps une plus grande flexibilité dans la dimension des sections.
Variante Standard – solution compacte à très haute capacité
La variante Standard de l’EVO GRIP™ est utilisée comme solution d’emboîtement conventionnelle pour des charges élevées à extrêmes. Elle se distingue par un faible chemin d’emboîtement et une liberté de mouvement suffisante pour un montage aisé. De plus, elle est dotée d’une suspente anti-cisaillement intégrée et permet, malgré sa capacité portante élevée, l’utilisation de connecteurs plus compacts. Cela rend possible la réalisation de structures bois modernes, fines et économiques.

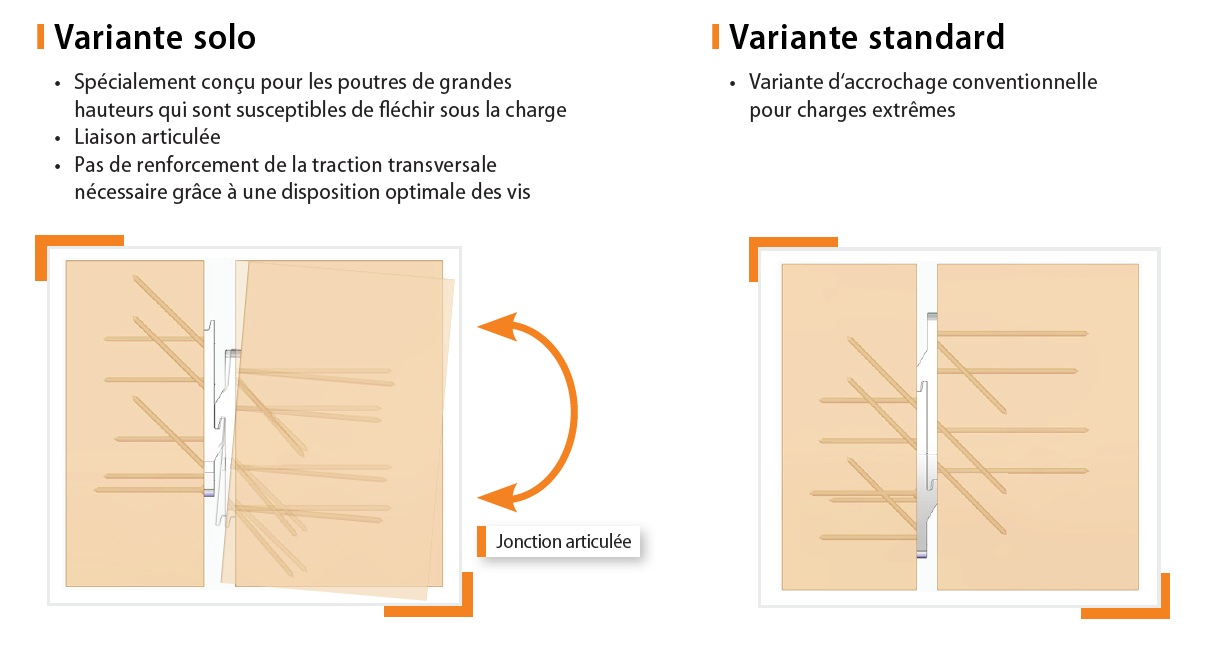

Variante Solo – assemblage articulé pour poutres de grande hauteur
Pour les poutres de grande hauteur ou présentant des flèches importantes, l’EVO GRIP existe en variante Solo avec articulation. Grâce à l’agencement optimal des vis, il est souvent possible de se passer d’un renforcement transversal supplémentaire. La variante Solo offre ainsi davantage de liberté de rotation au niveau de l’assemblage et constitue une solution idéale pour des structures bois d’ingénierie exigeantes.
- Capacité de charge plus élevée pour des constructions esthétiques et économes en matériaux
- Version solo disponible pour des assemblages articulés de poutres de grandes sections
- Cannelures à l’arrière des ferrures pour une meilleure adhérence au bois
- Optimisation de la résistance au feu
- Possibilité de réalisation de connecteurs sur mesure
- Réduction du nombre de vis
- Schéma de perçage et vissage adapté
- Course d’accrochage courte avec un jeu d’assemblage suffisant
Connecteur haute capacité éprouvé dans la construction bois d’ingénierie
L’EVO GRIP a déjà été utilisé avec succès comme connecteur mur-plancher dans la scierie Ligntotred à Ibach, où il a démontré ses performances en conditions réelles. Il s’impose ainsi comme le choix idéal pour les assemblages porteurs dans la construction bois d’ingénierie nécessitant une haute capacité, flexibilité et efficacité.

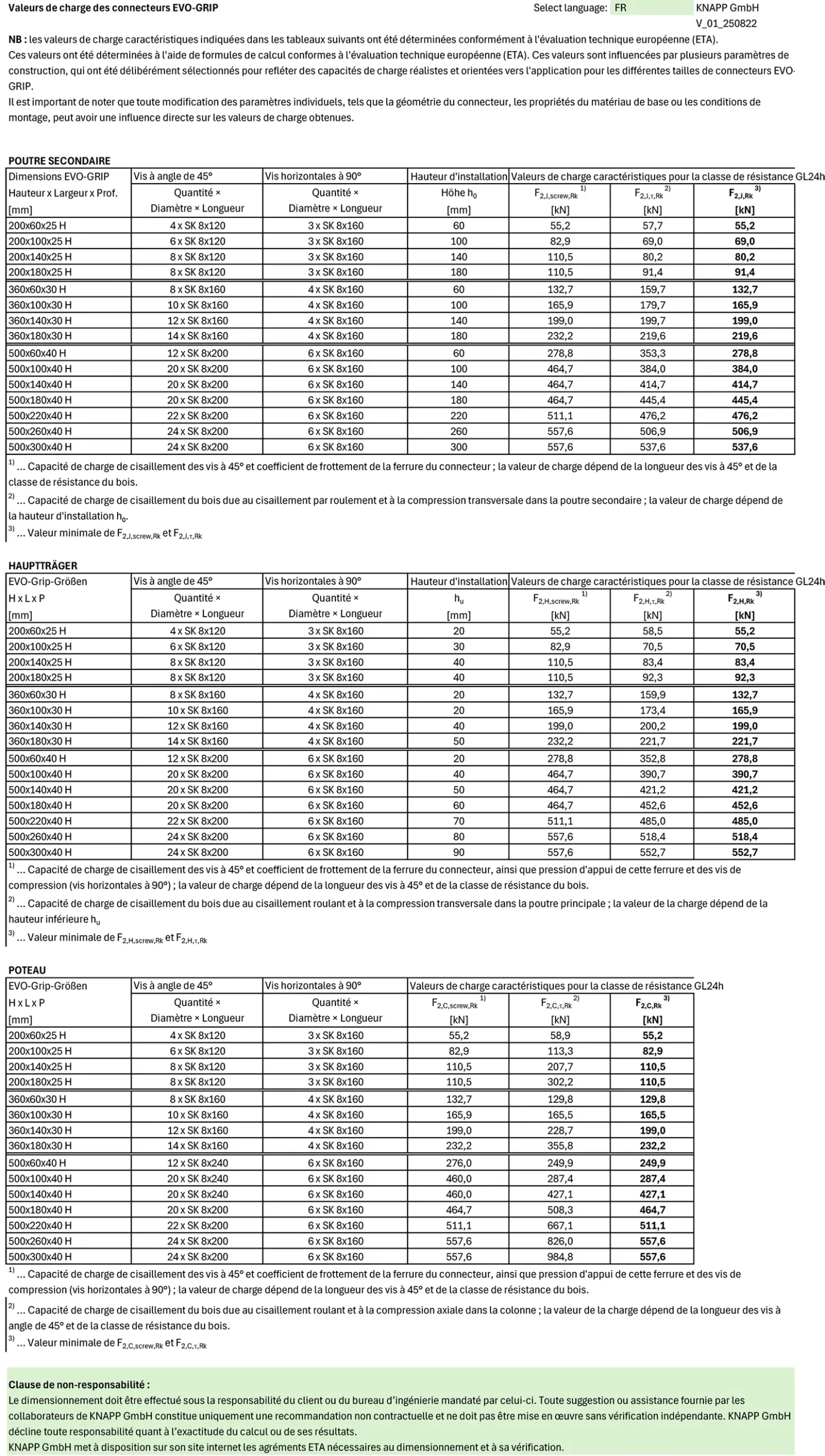

EVO GRIP – Tableau des valeurs de charge (Excel)
Fonctionnalités de l’outil Excel
- Sélection de différentes longueurs de vis inclinées et horizontales pour EVO GRIP
- Saisie des hauteurs d’installation dans la poutre principale et la poutre secondaire
- Génération automatique des capacités portantes caractéristiques et des valeurs pertinentes pour le calcul
- Coefficients de sécurité ajustables — les Annexes Nationales (NAD) variant selon les pays pour le bois, l’acier et l’aluminium, ces valeurs peuvent être adaptées en fonction du projet
Conseil et demande de projet<
Vous prévoyez de grandes portées, des géométries variables, des détails d’assemblage exigeants ou avez besoin d’un soutien pour la pré-dimension ? – Notre équipe technique vous accompagne de la première idée jusqu’à la mise en œuvre détaillée – rapidement, avec précision et adapté à votre projet !
Nous vous accompagnons pour :
- le choix de la variante EVO GRIP la mieux adaptée
- la pré-dimension et les vérifications de capacité portante
- l’interprétation des tableaux de charges
- la planification des assemblages poutres principales, secondaires et poteaux
- les solutions spéciales adaptées au projet (par ex. solutions sur rails, connexions hybrides)
- les questions concernant l’ETA, la protection incendie et les schémas de vissage
- Ensemble, nous trouvons la solution optimale pour votre projet – efficace, sûre et précise.
