WALCO® System pour murs manteaux et éléments modulaires

Les murs manteaux de grandes charges ou les éléments modulaires peuvent être fixés facilement et en toute sécurité avec deux nouvelles ferrures de base.

La gamme KNAPP®-WALCO®-System est complétée par deux nouvelles variantes d’accroche permettant l’accroche facile et sûre de murs manteaux de grandes charges ou d‘éléments modulaires.

Pour des jonctions sur bois massif, matériaux bois tels que le bois lamellé-collé ou l’OSB, sur l’acier ou le béton et à la maçonnerie pour des sections de bois à partir de 80 mm de large.

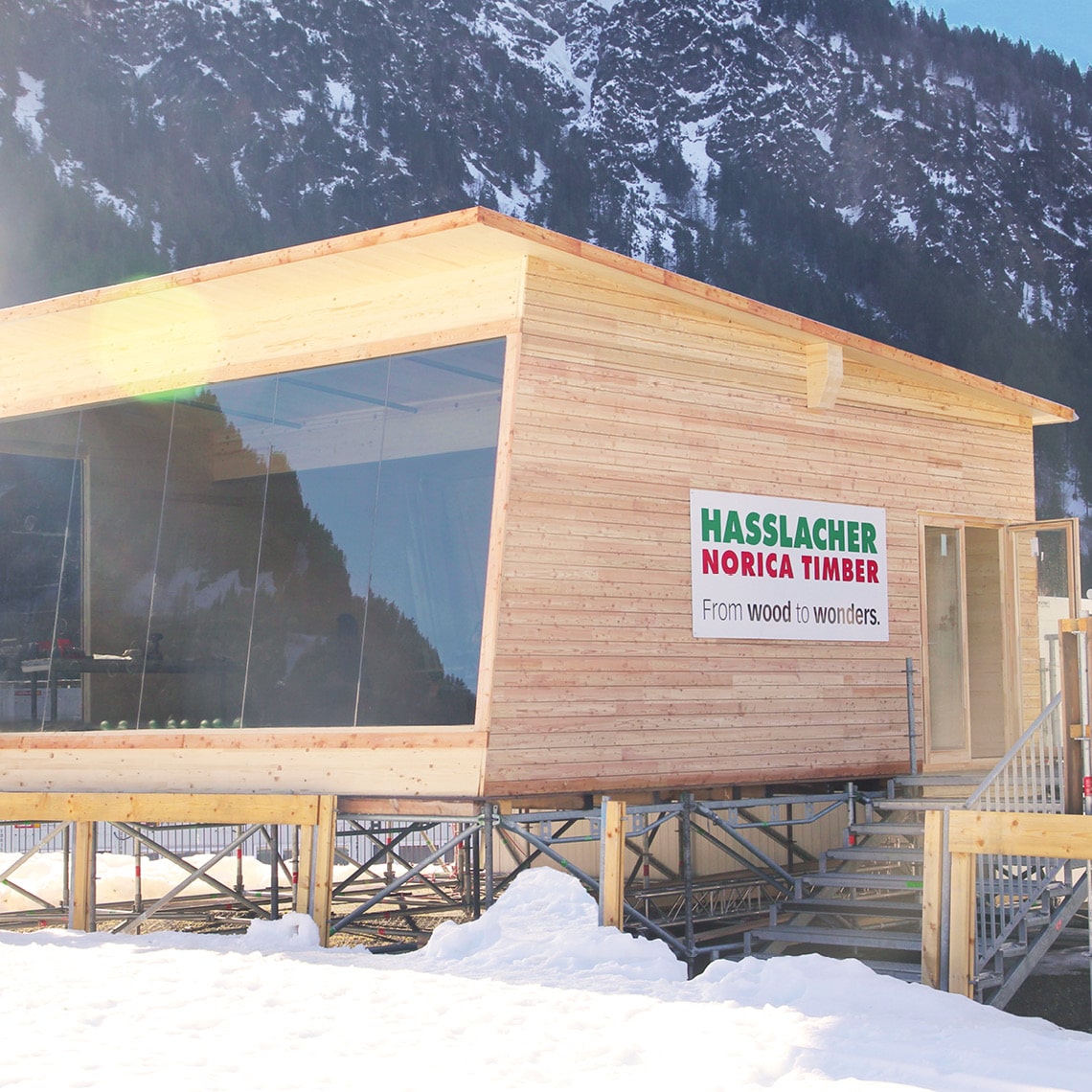

Grâce à ses capacités de reprises de charges élevées, cette solution ne nécessite que quelques points d’appui et permet un haut degré de préfabrication. De cette manière, des bâtiments entiers peuvent être assemblés rapidement et de manière fiable à partir de modules individuels, puis agrandis ou modifiés et démontés à tout moment.

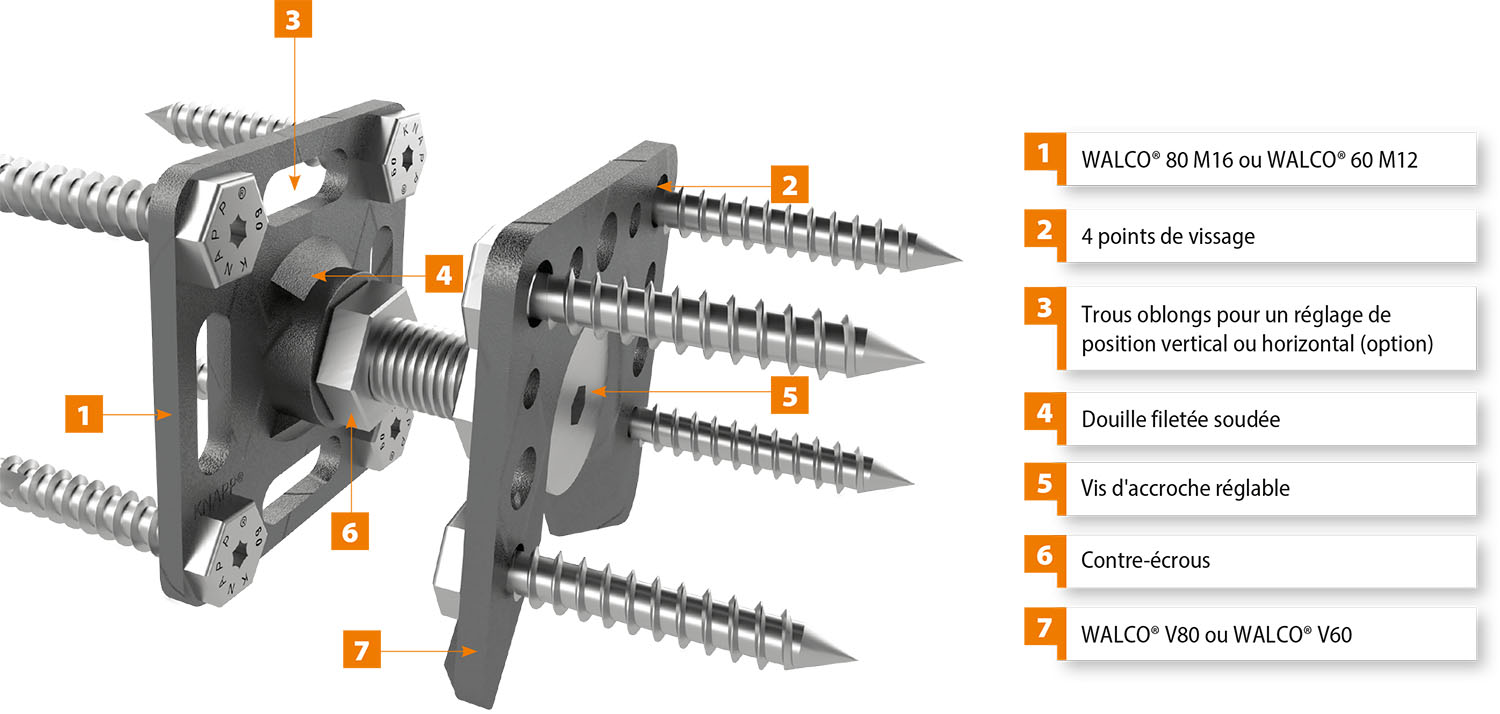

Deux variantes de ferrures de base WALCO® sont à disposition :

  • Une première avec un goujon d’accroche fixe, soudé, qui sera privilégiée pour les assemblages d’éléments modulaires.
  • La deuxième variante est conçue avec un ancrage fileté soudé, elle permet de régler la position en profondeur de la vis d’accroche et donc de régler la position/l’aplomb exacte des murs manteaux.

Les ferrures standards WALCO® V servent de pièces opposées pour l’accroche. Leurs grandes ouvertures en forme de V – V-System – permettent une prise facile des vis d’accroche et le montage des structures sans vissage sur chantier.

L’ensemble des ferrures WALCO®-System sont en acier galvanisé et, sont auto-serrantes. Grâce aux trous oblong présent, il possible d’effectuer un réglage de position axial. Cela permet de rattraper les tolérances de construction.
Une platine de verrouillage en acier à ressort inoxydable, intégrée à l’assemblage peut être rajouté en option. Elle verrouille l’assemblage en sens contraire à l’emboitement automatiquement lors de l’accroche.

  • Solution polyvalente pour la fixation de murs manteaux et la jonction d‘éléments modulaires sur bois massif, matériaux bois, acier, béton et maçonnerie
  • Montage rapide et précis sur chantier grâce au système d’accroche en V, démontage possible sans dommage
  • Préfabrication plus avancée
  • Ajustable au millimètre – rattrape les tolérances de construction
  • Sûr et stable
