WALCO® V – Jonction de murs

WALCO® V – Jonction de murs

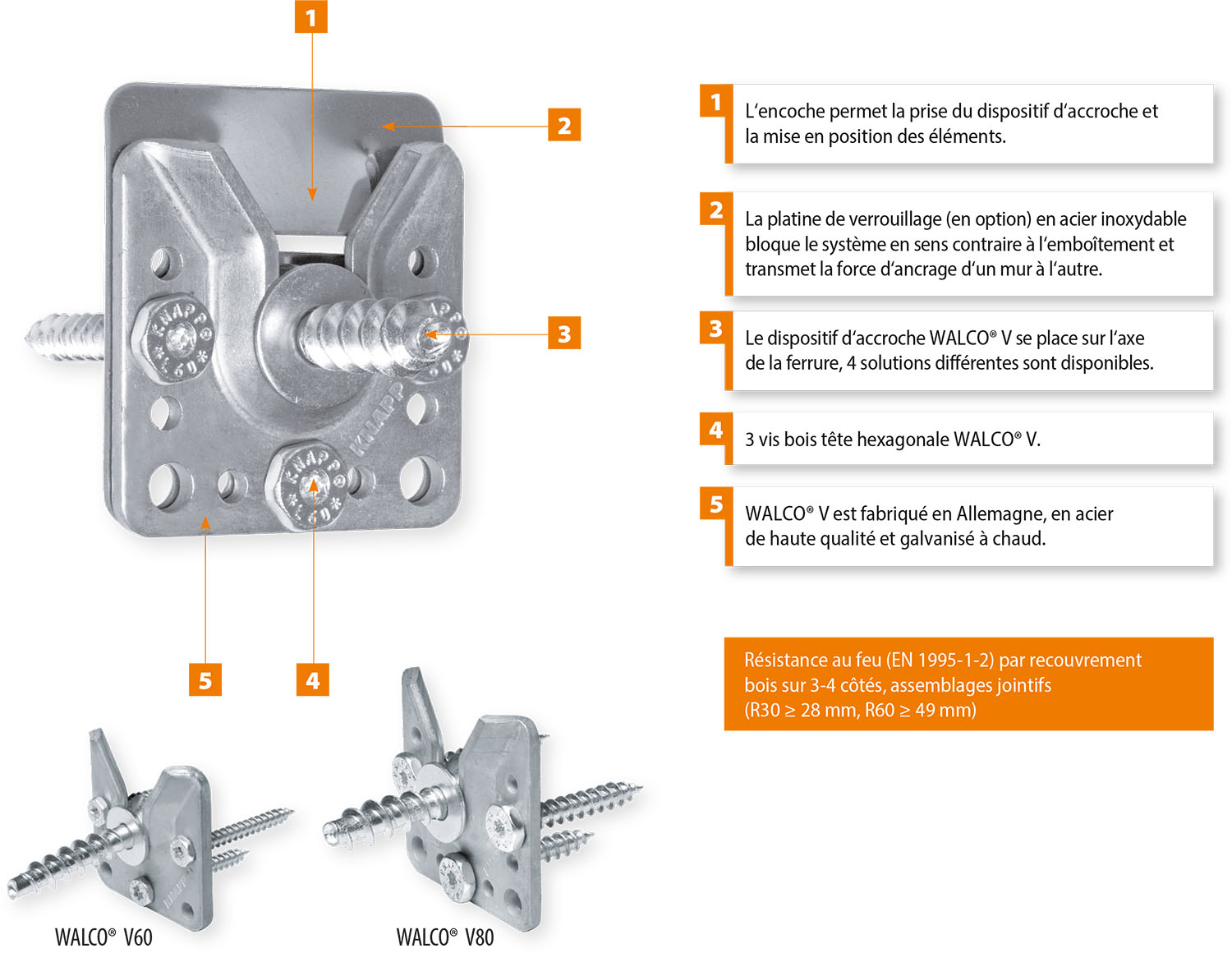

WALCO® V | Le connecteur pour murs de maisons bois jusqu‘à 16 kN*

Avantages du système :

  • Montage rapide et précis – aucun vissage entre murs sur chantier
  • Emboîtement des vis d’accroche très facile grâce à la forme en entonnoir des ferrures (V-System)
  • Ensemble stable dès le premier angle, pas besoin d‘étayage
  • Pour des sections de bois à partir d’une largeur de 80 mm
  • Possibilité d’éviter les usinages en utilisant des panneaux d’épaisseur 13 ou 15 mm
  • Fixation polyvalente, peut s’adapter sur différents matériaux, bois, acier et béton
  • Différentes variantes de solutions d’accroche pour répondre à toutes les situations de montage
  • Possibilité de réglage de la pression d’assemblage, ex. pour les joints ou pour rattraper les tolérances

*KS = Vis à collerette, VK= Pièce d’accroche vissée, EH= Insert avec vis d’accroche réglable, GH= Insert à ressort avec vis d’accroche  (GH)

Nouvelle version avec trous oblongs pour le connecteur de mur bois WALCO® V. La nouvelle version de ferrure WALCO V avec trous oblongs a été conçue pour une accroche encore plus facile. Elle se visse seulement avec 2 vis à tête hexagonale 10×60 mm et permet d’absorber jusqu’à 15 mm de tolérances de positionnement sur la hauteur et + ou – 2 mm en largeur.Dans le cas de reprises de charges verticales il est nécessaire d’utiliser la version standard du connecteur avec 3 vis de fixation. WALCO V avec trous oblongs est uniquement disponible sur V80.

WALCO® V | Construction bois – Schröder

*Les valeurs de résistance caractéristiques indiquées sont extraites de l’agrément technique européen (ETA-10/0189). Elles correspondent au sens d’emboîtement et se base sur une classe de bois C24. KS = Vis à collerette, VK= Pièce d’accroche vissée, EH= Insert avec vis d’accroche réglable, GH= Insert à ressort avec vis d’accroche  (GH)

5,1 kN

WALCO® V60 EH avec insert et vis d’accroche réglable

3,9 kN

WALCO® V60 VK avec pièce d’accroche vissée

5,9 kN

WALCO® V60 KS avec vis à collerette

6,5 kN

WALCO® V60 GH avec insert à ressort et vis d’accroche

5,9 kN

WALCO® V80 VK avec pièce d’accroche vissée

6,7 kN

WALCO® V80 EH avec insert et vis d’accroche réglable

7,1 kN

WALCO® V80 KS avec vis à collerette

13,7 kN

WALCO® V80 GH avec insert à ressort et vis d’accroche

Téléchargement | Documentation construction de maisons
Téléchargement | Données techniques et notices de montage
