QUATRO 65 Inclus les vis inox tête fraisée

QUATRO 65 Inclus les vis inox tête fraisée

1
Encoche centrale pour faciliter le positionnement du système sur la lame et la lambourde.
2
Perçages d’entre axe 16 mm pour la fixation sous la lame avec des vis têtes fraisées.
3
Fraisages pour la fixation par vis têtes fraisées de la lame sur la lambourde.
4
Plastique haute résistance, UV et intempéries.
5
Les repères latéraux (tous les 2 mm) permettent le positionnement du système pour obtenir des joints entre lames de 0 à 10 mm.
6
Les arrêtes évacuent l’eau.
Encoche centrale pour faciliter le positionnement du système sur la lame et la lambourde.
Perçages d’entre axe 16 mm pour la fixation sous la lame avec des vis têtes fraisées.
Fraisages pour la fixation par vis têtes fraisées de la lame sur la lambourde.
Plastique haute résistance, UV et intempéries.
Les repères latéraux (tous les 2 mm) permettent le positionnement du système pour obtenir des joints entre lames de 0 à 10 mm.
Les arrêtes évacuent l’eau.
  • QUATRO 65 | Fixation par vissage pour tout type de lame
  • Joint minimum conseillé, 7 mm
  • Invisible de la première à la dernière lame
  • Protection des lambourdes contre l’humidité
  • Ventilation optimale grâce à l’écartement entre la lame et la lambourde
  • Utilisable à la verticale pour le bardage et l’habillage mural
  • Mise en oeuvre simple sans usinage spécifique, montage rapide grâce au gabarit
  • Accompagne les mouvements naturels du boisPlastique résistant aux UV et intempériesConseils :
  • Une mauvaise qualité de bois ne peut pas être compensée par un bon système de fixation. Vérifier l’hygrométrie, le fil et la nervosité du bois
  • Longueur de lames max. conseillée : 3 m
  • Pré-perçage nécessaire pour les bois durs
  • Respecter les recommandations de pose de votre fournisseur bois
Matériaux

Plastique – PA6, renforcé à la fibre de verre

Finition

Noir

Type d'assembleur

Système de fixation pour lames de terrasse et panneautage

Fixation

Vis inox A2 tête fraisée 5×25 mm avec pointe auto-foreuse pour lame d’épaisseur 24-26 mm.Vis inox A2 tête fraisée 5×30 mm avec pointe auto-foreuse pour lame > 27 mm

Avantages

Dispose de jeu suffisant pour accompagner les mouvements naturels du bois, pas de vis apparentes de la première à la dernière lame, protège les bois de structure contre le ruissèlement de l’eau et permet la ventilation entre lame et lambourde.

Mise en oeuvre

Pointer ou pré-percer avec le gabarit (spécialement pour les bois durs), visser et emboîter, adapter la longueur des vis à l’épaisseur des matériaux.

Types de matériaux

Respecter les consignes de pose des fournisseurs de bois.

Applications

Lames de terrasse, balcon, habillage mural et Plafond.

Quantité nécessaire (pour entre axe de lambourde 500 mm)

Largeur de lame 150 mm

env. 17 paires / m²

Largeur de lame 100 mm

env. 25 paires / m²

Largeur de lame 150 mm

6 m² / conditionnement

Largeur de lame 100 mm

4 m² / conditionnement

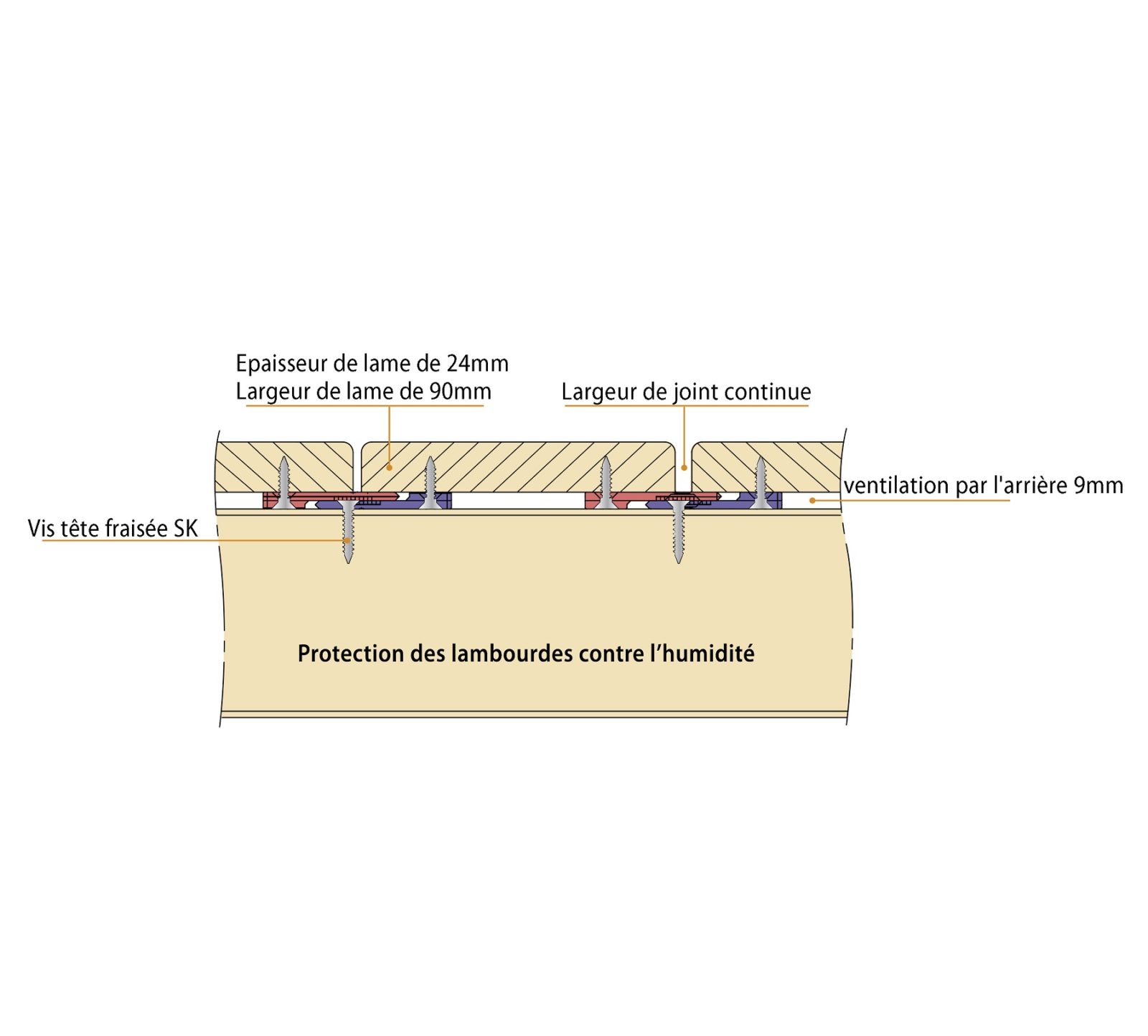

Quatro 65 se monte très simplement et de facon invisible de la première à la dernière lameNote : Pour obtenir un joint > 7 mm, il est nécessaire de réduire le décalage de 31,5 mm en conséquence. Ex. : Joint 12 mm => Décalage 27 mmAstuce : Quatro 65 peut également servir de cale pour le réglage d’épaisseur de joint (4,5 ou 9 mm)Mise en oeuvre : Joint entre lames min. 7 mm, à partir de 24 mm d’épaisseur pour di mélèze d’Europe ou de Sibérie, largeur de lame de 90 à 120 mm.* Respecter les consignes de pose des fournisseurs de bois.*Consignes de pose de terrasse de la VEH (Association européenne des raboteries industrielles)
