Rozłączny łącznik wsuwany do połączeń o wysokiej wytrzymałości

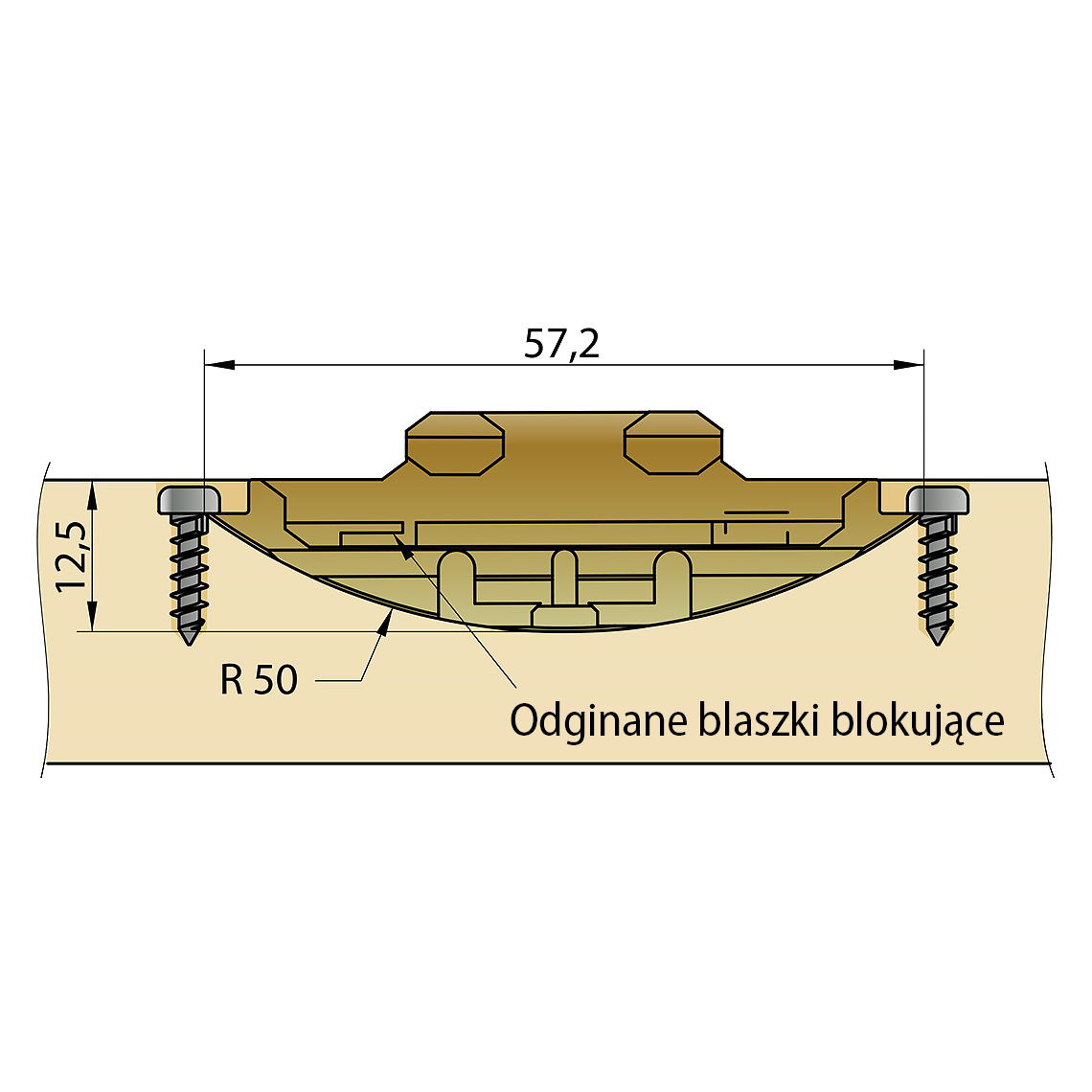

METAL to uniwersalny łącznik wykonany z odlewu ciśnieniowego cynku, przeznaczony do wykonywania wytrzymałych połączeń w materiałach płytowych. Obie połówki łącznika są osadzane w przeciwległych kierunkach w rowku pod kołek płaski i przykręcane. Dzięki specjalnej konstrukcji odlewu (stopniowane wycięcia na końcach łącznika), które są mocowane w materiale za pomocą wkrętów z łbem walcowym (PH), możliwe jest zwiększenie siły docisku podczas montażu. Montaż polega na połączeniu elementów i ich przesunięciu wzdłużnym. Tak wykonane połączenie może być natychmiast obciążane i poddawane dalszej obróbce. METAL nadaje się do wszystkich rodzajów połączeń, a szczególnie do prefabrykowanych elementów (np. oparć mebli do siedzenia), które mają być transportowane w stanie zdemontowanym. Łącznik jest samonapinający i po montażu pozostaje niewidoczny. Dodatkowe odginane języczki blokujące znajdujące się na końcach łącznika umożliwiają zabezpieczenie go przed przesuwaniem w jednym lub obu kierunkach. Po przykręceniu tylnej ścianki korpus jest równie stabilny jak konstrukcja klejona. Jednocześnie po usunięciu tylnej ścianki pozostaje całkowicie rozłączny.

Obróbka – PRZYKRĘCANIE:

Jeżeli połączenie ma być zabezpieczone przed przesuwaniem w jednym kierunku, należy za pomocą młotka oraz końcówki drugiego łącznika wbić języczek blokujący. Następnie połówki łącznika należy osadzić w rowku, zwracając uwagę, aby zostały zamontowane w przeciwległych kierunkach w obu elementach oraz były osadzone równo z powierzchnią materiału. Pierwszy wkręt należy wprowadzić przy końcu łącznika, ale nie dokręcać go całkowicie. Następnie zamocować i dokręcić drugi wkręt po przeciwnej stronie łącznika. Dopiero potem całkowicie dokręcić pierwszy wkręt. Należy przy tym zwrócić uwagę, aby odgięte języczki blokujące były skierowane w tę samą stronę. W celu uzyskania szczególnie wysokiej wytrzymałości połączenie można dodatkowo zabezpieczyć kilkoma kroplami kleju KNAPP® PU+. Siłę docisku można zwiększyć za pomocą wkrętów z łbem walcowym (PH). W celu montażu elementy należy połączyć z niewielkim przesunięciem, a następnie napiąć poprzez przesunięcie wzdłużne. W przypadku trwałych połączeń klejonych należy nanieść klej na spoinę przed złożeniem elementów. Siła docisku wynosi około 80 kg na jedno połączenie (w zależności od materiału).

Wskazówka: Informacje dotyczące prac przygotowawczych znajdują się w ogólnych instrukcjach obróbki.
