FIYU® FAST 14 – łącznik pióro-wpust do mebli i wykończeń wnętrz
FIYU® – łatwe, bezpieczne, szybkie i odwracalne połączenia
FIYU® – łączniki z krawędziami tnącymi, które mają to opanowane. Dzięki przemyślanej konstrukcji zapewniają nie tylko bezpieczne i wyjątkowo szybkie łączenie, ale są również idealnym rozwiązaniem do wielu różnych zastosowań. Szczególnie przy późniejszym montażu półek FIYU® LOCK sprawdza się jako idealne rozwiązanie zgodne z hasłem FIYU® – łatwe, bezpieczne, szybkie i odwracalne połączenia. Łącznik utrzymuje się nawet samodzielnie, co pozwala zaoszczędzić czas i obniżyć koszty. Opcjonalnie ten jednoczęściowy łącznik może dodatkowo unieruchamiać elementy za pomocą wkrętu dociskowego.
FIYU® FAST to samonapinający łącznik meblowy, który umożliwia trwałe i jednocześnie rozłączne wykonywanie połączeń ukośnych oraz połączeń pod kątem 90°. Może być również stosowany jako element wspomagający klejenie.

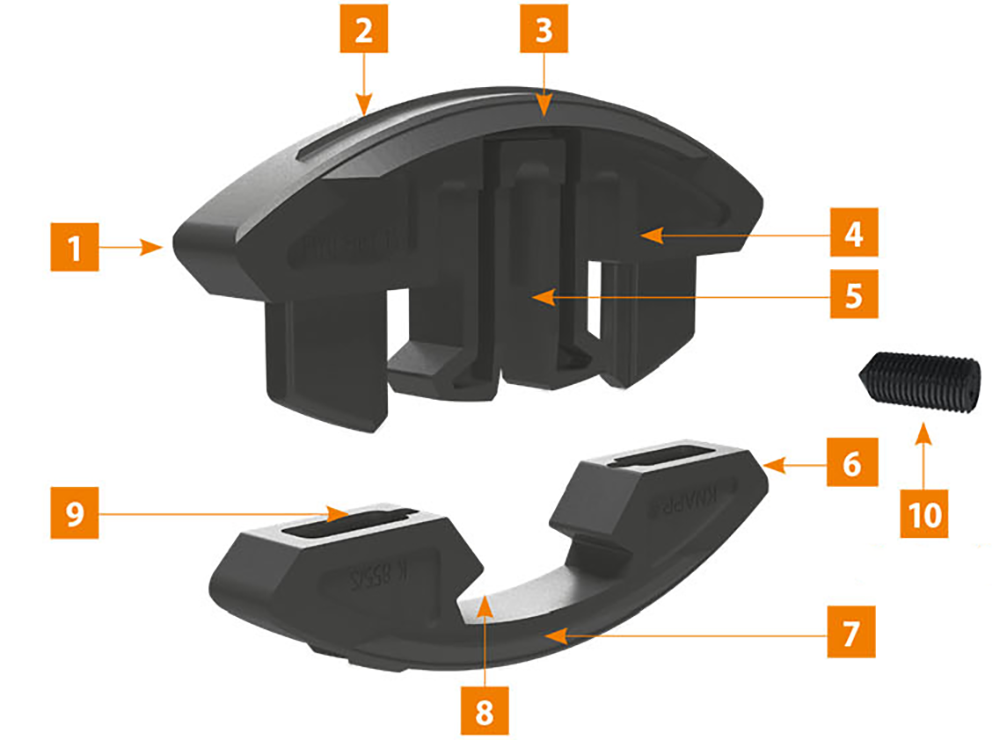

1
FIYU® FAST – lamela rozporowa
2
Krawędź mocująca
3
Krawędź tnąca
4
Wypustka prowadząca
5
Zaczep sprężysty
6
FIYU® FAST – lamela zaciskowa
7
Krawędź tnąca
8
Gniazdo zaczepu sprężystego
9
Szczeliny dla wypustek prowadzących
10
Śruba napinająca (opcjonalnie)
Zalety systemu
- Możliwość montażu zlicowanego z powierzchnią ułatwia układanie elementów w stosy jeden na drugim
- Odporność na obciążenia w trzech kierunkach
- Samozatrzaskowy
- Natychmiastowe, stabilne mocowanie i wysoka nośność
- Rozłączny i niewidoczny
- Montaż dociskowy – bez konieczności przesuwania lub nasuwania elementów
- Kompaktowe i precyzyjne naprowadzanie
- Do montażu ręcznego i przemysłowego
- Zapewnia wysoką siłę docisku przy 100% dopasowaniu elementów
| Zastosowanie | Do elementów korpusowych, blend, okładzin, osłon i listew profilowych, półek pośrednich oraz do późniejszego montażu półek jako podpórek półek (wyłącznie FIYU® LOCK 14). |
| Zalety | Ukryte, samonapinające, rozłączne, natychmiast stabilne i gotowe do obciążenia łączniki. |
| Przeznaczenie | Wszystkie rodzaje drewna, materiały drewnopochodne i tworzywa sztuczne (FIYU® LOCK 14 i FIYU® FAST 14), od grubości 16 mm. Wszystkie gatunki drewna miękkiego oraz materiały płytowe (FIYU® FAST 10), od grubości 12 mm. |
| Obróbka | Przy użyciu frezarki CNC lub frezarki do kołków płaskich z funkcją frezowania rowka wahadłowego. Element nasadzany i element odbiorczy osadzić w wyfrezowanym rowku. |
| Mocowanie | Osadzić łącznik równo z krawędzią bez konieczności pozostawiania drogi montażowej, a następnie połączyć elementy przez wpięcie. |
| Akcesoria | FIYU® Trzpień gwintowany M6x12 mm z gniazdem imbusowym bez powłoki (do FIYU® FAST) | Nr art. Z428, FIYU® śruba napinająca M5 × 13 mm (do FIYU® LOCK 14 i FIYU® FAST 10) | Nr art. K857, Klucz imbusowy ISK 5 z końcówką kulistą | Nr art. Z647 |

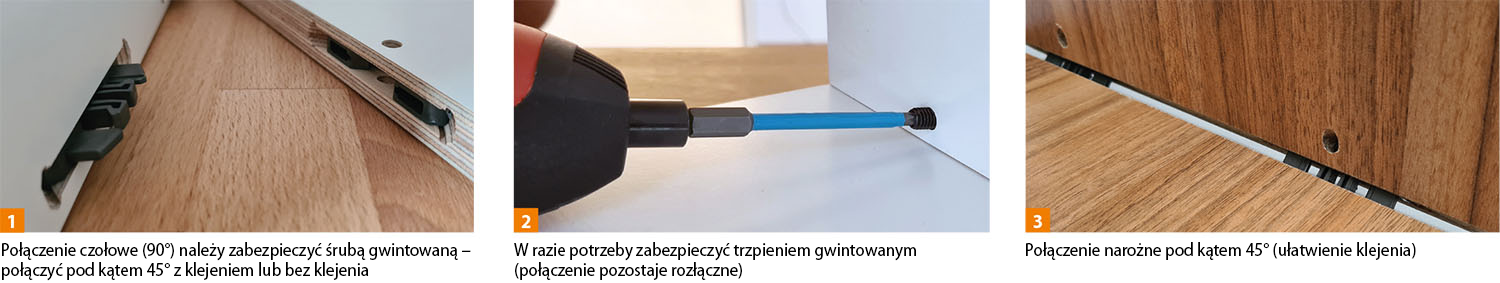

Wszystkie łączniki FIYU® mogą być obrabiane na przykład przy użyciu obrabiarki CNC firmy Gannomat. Pozwala to znacząco skrócić czas produkcji elementów oraz ich montażu. W przypadku konieczności wykonania indywidualnych dopasowań na miejscu montażu można również użyć frezarki do kołków płaskich.
