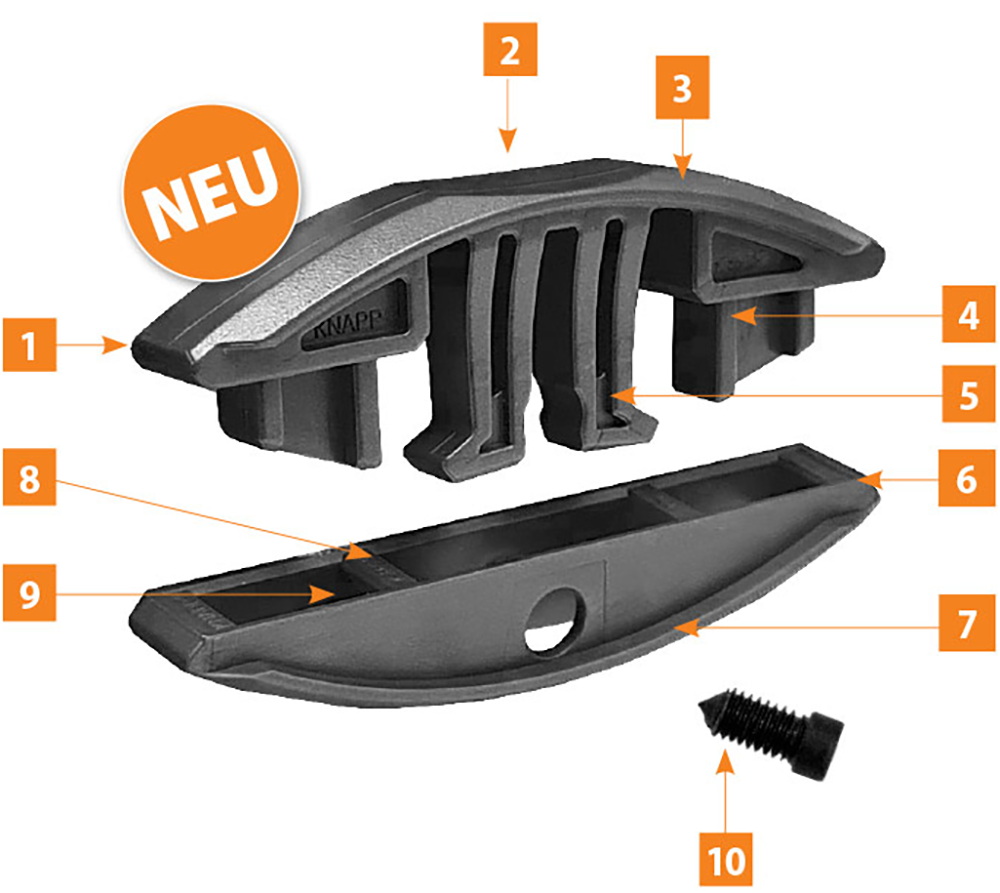

FIYU® FAST 10 – łącznik pióro-wpust do mebli i wykończeń wnętrz
1
FIYU® FAST – lamela rozporowa
2
Krawędź mocująca
3
Krawędź tnąca
4
Wypustka prowadząca
5
Zaczep sprężysty
6
FIYU® FAST – lamela zaciskowa
7
Krawędź tnąca
8
Gniazdo zaczepu sprężystego
9
Szczeliny dla wypustek prowadzących
10
Śruba napinająca (opcjonalnie)
FIYU® – łatwe, bezpieczne, szybkie i odwracalne połączenia

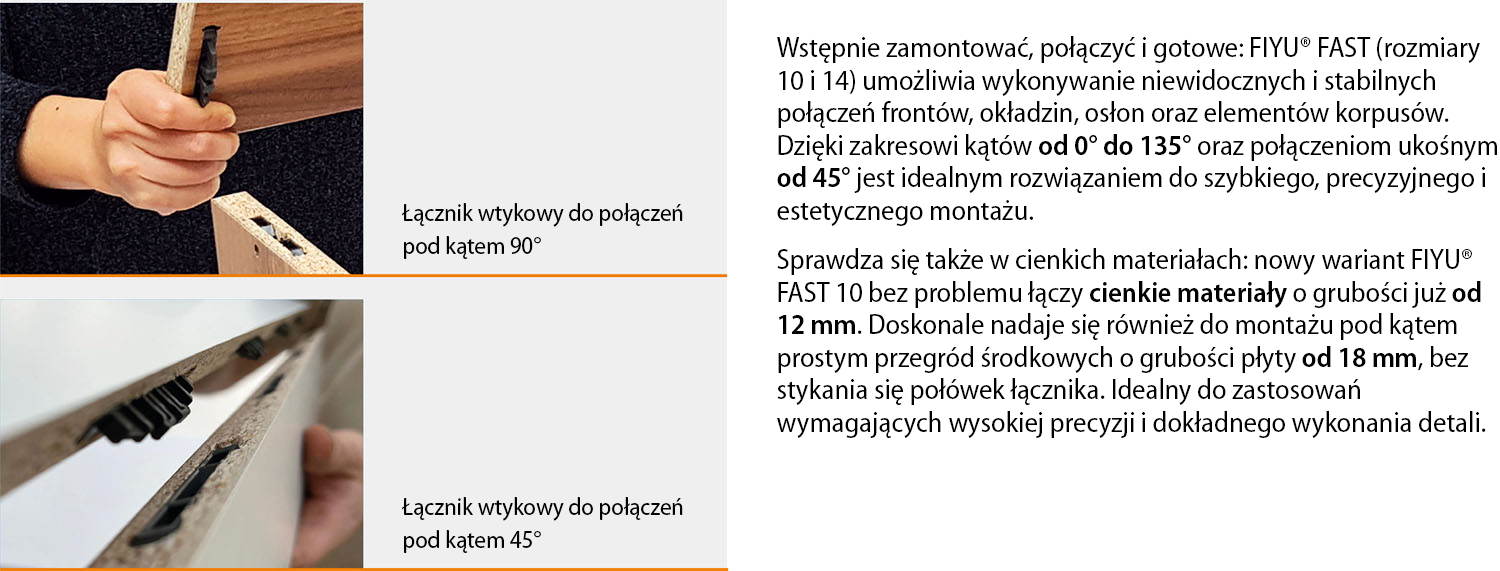

FIYU® FAST firmy Knapp to samonapinający łącznik wtykowy oparty na systemie pióro-wpust, który może być zarówno przykręcany, jak i klejony. Dzięki temu połączenia mogą być wykonywane jako rozłączne lub trwałe. Wprowadzenie wariantu FIYU® FAST 10 rozszerza zakres zastosowań o jeszcze cieńsze płyty, od grubości 12 mm. Ten dwuczęściowy łącznik blokuje się samoczynnie podczas łączenia elementów, dzięki czemu montowane za jego pomocą części są automatycznie pewnie i stabilnie ze sobą połączone.
Zalety systemu
- Możliwość montażu zlicowanego z powierzchnią ułatwia układanie elementów w stosy jeden na drugim
- Odporność na obciążenia w trzech kierunkach
- Samozatrzaskowy
- Natychmiastowe, stabilne mocowanie i wysoka nośność
- Rozłączny i niewidoczny
- Montaż dociskowy – bez konieczności przesuwania lub nasuwania elementów
- Kompaktowe i precyzyjne naprowadzanie
- Do montażu ręcznego i przemysłowego
- Zapewnia wysoką siłę docisku przy 100% dopasowaniu elementów
| Zastosowanie | Do elementów korpusowych, blend, okładzin, osłon i listew profilowych, półek pośrednich oraz do późniejszego montażu półek jako podpórek półek (wyłącznie FIYU® LOCK 14). |
| Zalety | Ukryte, samonapinające, rozłączne, natychmiast stabilne i gotowe do obciążenia łączniki. |
| Przeznaczenie | Wszystkie rodzaje drewna, materiały drewnopochodne i tworzywa sztuczne (FIYU® LOCK 14 i FIYU® FAST 14), od grubości 16 mm. Wszystkie gatunki drewna miękkiego oraz materiały płytowe (FIYU® FAST 10), od grubości 12 mm. |

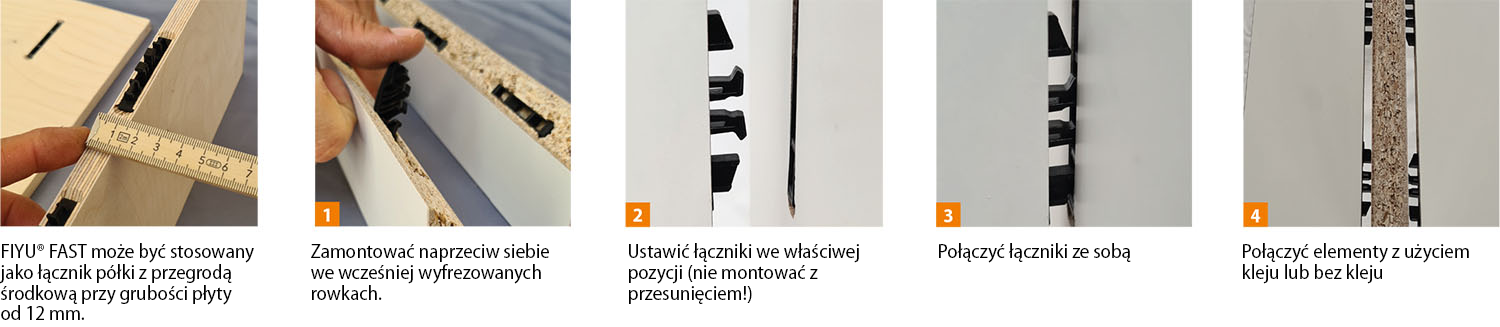

| Obróbka | Przy użyciu frezarki CNC lub frezarki do kołków płaskich z funkcją frezowania rowka wahadłowego. Element nasadzany i element odbiorczy osadzić w wyfrezowanym rowku. |
| Mocowanie | Osadzić łącznik równo z krawędzią, bez konieczności pozostawiania drogi montażowej, a następnie połączyć elementy przez wpięcie. |
| Akcesoria | FIYU® trzpień gwintowany M6×12 mm (do FIYU® FAST 14) | Nr art. Z428, FIYU® śruba napinająca M5×13 mm (do FIYU® LOCK 14 i FIYU® FAST 10) | Nr art. K857, Klucz imbusowy ISK 5 z końcówką kulistą | Nr art. Z647 |
Wszystkie łączniki FIYU® mogą być obrabiane na przykład przy użyciu obrabiarki CNC firmy Gannomat. Pozwala to znacząco skrócić czas produkcji elementów oraz ich montażu. W przypadku konieczności wykonania indywidualnych dopasowań na miejscu montażu można również użyć frezarki do kołków płaskich.
