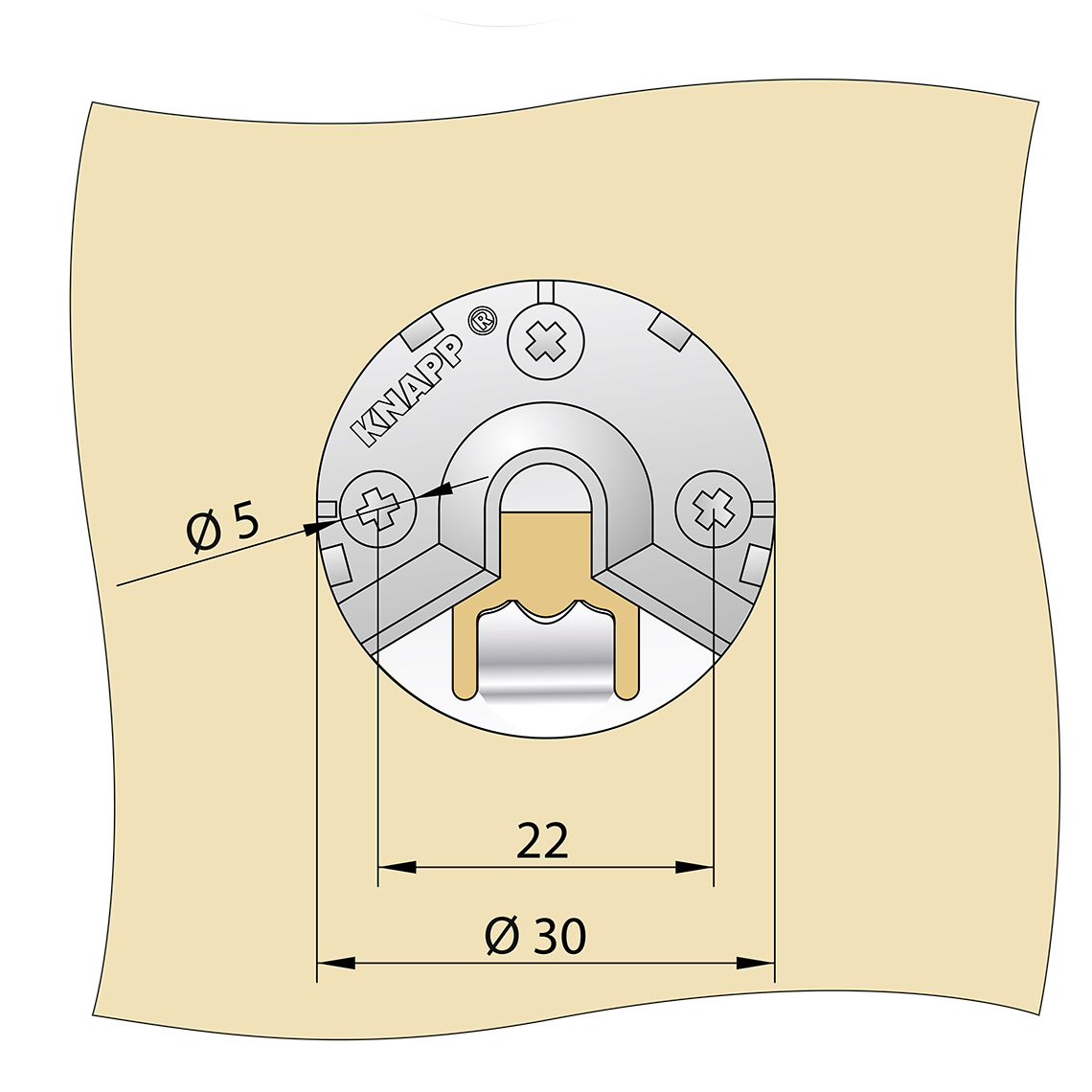

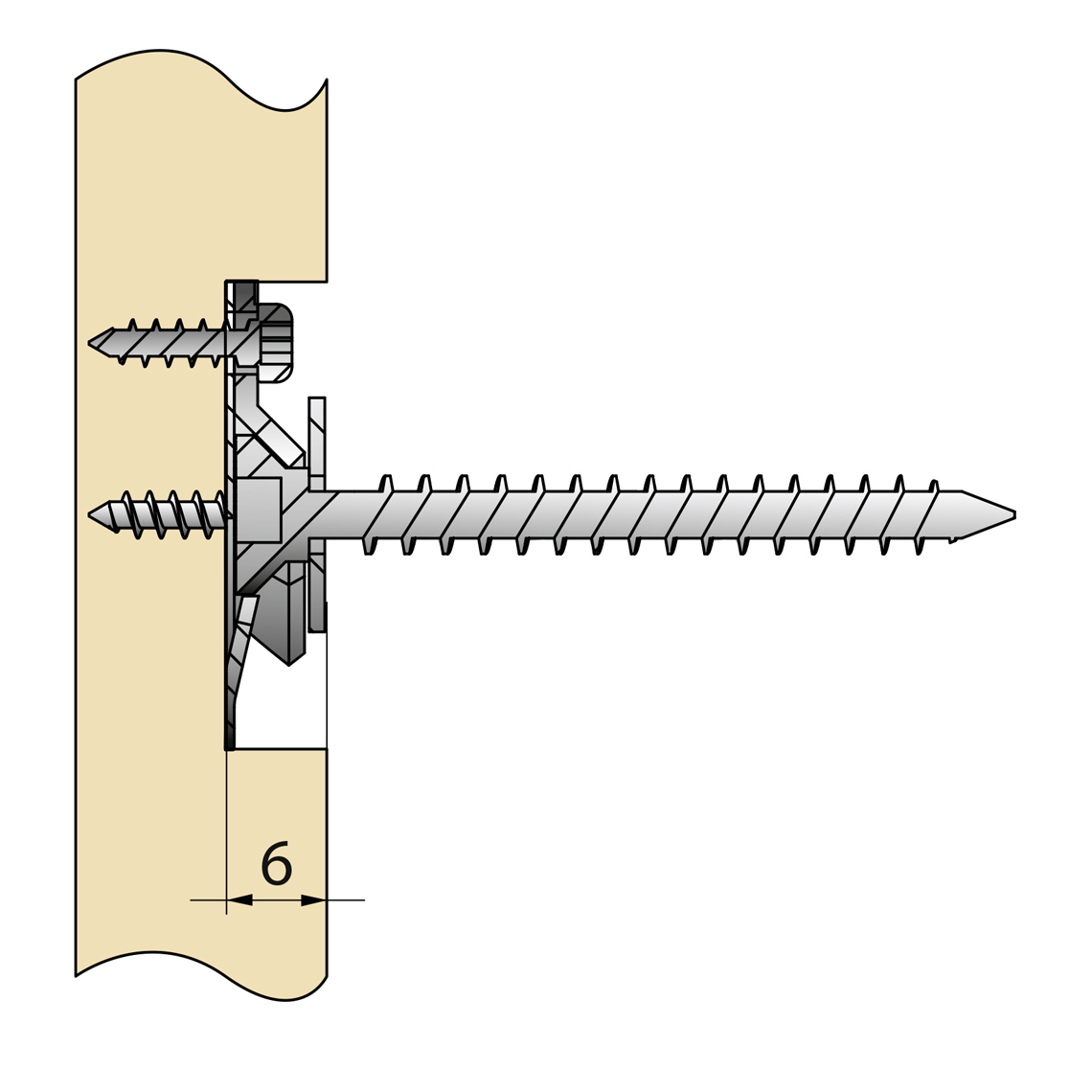

Złącze UNO 30 ze stali nierdzewnej składa się z okrągłego elementu łączącego z profilowaniem w kształcie V oraz elementu współpracującego w postaci wkrętu mocującego z łbem stożkowym wraz z podkładką. Wkręt mocujący można szybko i precyzyjnie zaczepić w złączu zaczepowym. Oba elementy tworzą w ten sposób połączenie przenoszące obciążenia. Blokada ze stali nierdzewnej zabezpiecza elementy przed przypadkowym rozłączeniem. Dzięki swojej okrągłej formie UNO 30 można osadzić w materiale poprzez standardowe wiercenie otworu pod puszkę Ø30 mm lub frezowanie rowka przelotowego 30 mm. Wkręt mocujący można precyzyjnie ustawić na odpowiedniej wysokości za pomocą dołączonej podkładki, co zapewnia szybki montaż. UNO 30 jest przeznaczony do różnych wkrętów mocujących o średnicy 5–6 mm, dzięki czemu oferuje szeroki zakres zastosowań.
- Prosty – wystarczy zaczepić
- Niewidoczny – ukryte elementy złącza
- Samonapinający – bez użycia narzędzi
- Oszczędność czasu – natychmiastowa nośność
- Szybki – możliwość montażu standardowymi wkrętami
- Bezpieczny – blokada ze stali nierdzewnej zabezpiecza przed rozłączeniem
- Elastyczny – mała głębokość wiercenia, tylko 7 mm
- Uniwersalny – droga zaczepienia 15 mm
- Wytrzymały – siły ścinające (F₀) do ok. 150 kg / 1,5 kN
UNO 30 z blokadą ze stali nierdzewnej znajduje zastosowanie przy montażu paneli ściennych, listew przypodłogowych oraz poręczy. Jest to uniwersalne złącze zaczepowe. Dzięki blokadzie może kompensować tolerancje powierzchni pomiędzy podłożem a panelami lub listwami. Możliwości zastosowania są bardzo szerokie i zależą w dużej mierze od projektanta oraz wykonawcy.
Wskazówka
UNO 30 stosowany jest jako klasyczne połączenie w drewnie. Może być również montowany przy użyciu standardowych kołków, co umożliwia zastosowanie w murze, betonie, płytach gipsowo-kartonowych oraz innych materiałach. W przypadku montażu w murze, betonie lub płytach gipsowych zaleca się stosowanie podkładki o średnicy do 25 mm.
Mocowanie
poprzez przykręcenie wkrętami z łbem walcowym Ø3 mm, głębokość osadzenia tylko 7 mm
Zalety
ukryte, samonapinające, blokowane złącze do otworów Ø30 mm
Wykonanie
wiercenie wiertłem z węglika spiekanego Ø30 mm (z regulowanym ogranicznikiem głębokości) oraz zastosowanie szablonu wiercenia, zaznaczenie przeciwnej pozycji punktakiem, wiercenie i przykręcanie
Dobór materiałów
wszystkie materiały drewniane i tworzywa sztuczne
Zastosowanie
do fasad, okładzin i obudów, do podwójnych konstrukcji ściennych oraz do montażu elementów wykończeniowych, takich jak listwy i lekkie uchwyty (możliwość zastosowania z blokadą lub bez)
