T‑JOINT – łącznik do połączeń skręcanych pod kątem
NOWY T-JOINT D40 do łączenia dwóch elementów drewnianych, przenoszący siły rozciągające i zginające dzięki obustronnemu skręcaniu pod kątem
Z T-JOINT D40 W30 z odlewu stali nierdzewnej firma Knapp Verbinder opracowała idealne rozwiązanie do połączeń przenoszących siły rozciągające i zginające. Nowy łącznik skręcany wykorzystuje obustronne skręcanie pod kątem, aby za pomocą trzech wkrętów przenosić siły rozciągające bezpośrednio z jednego elementu na drugi. T‑JOINT D40 z numerem aprobaty ETA 19‑0628 (aprobata techniczna dla klasy użytkowania 3) może być stosowany już od szerokości drewna 8 cm.

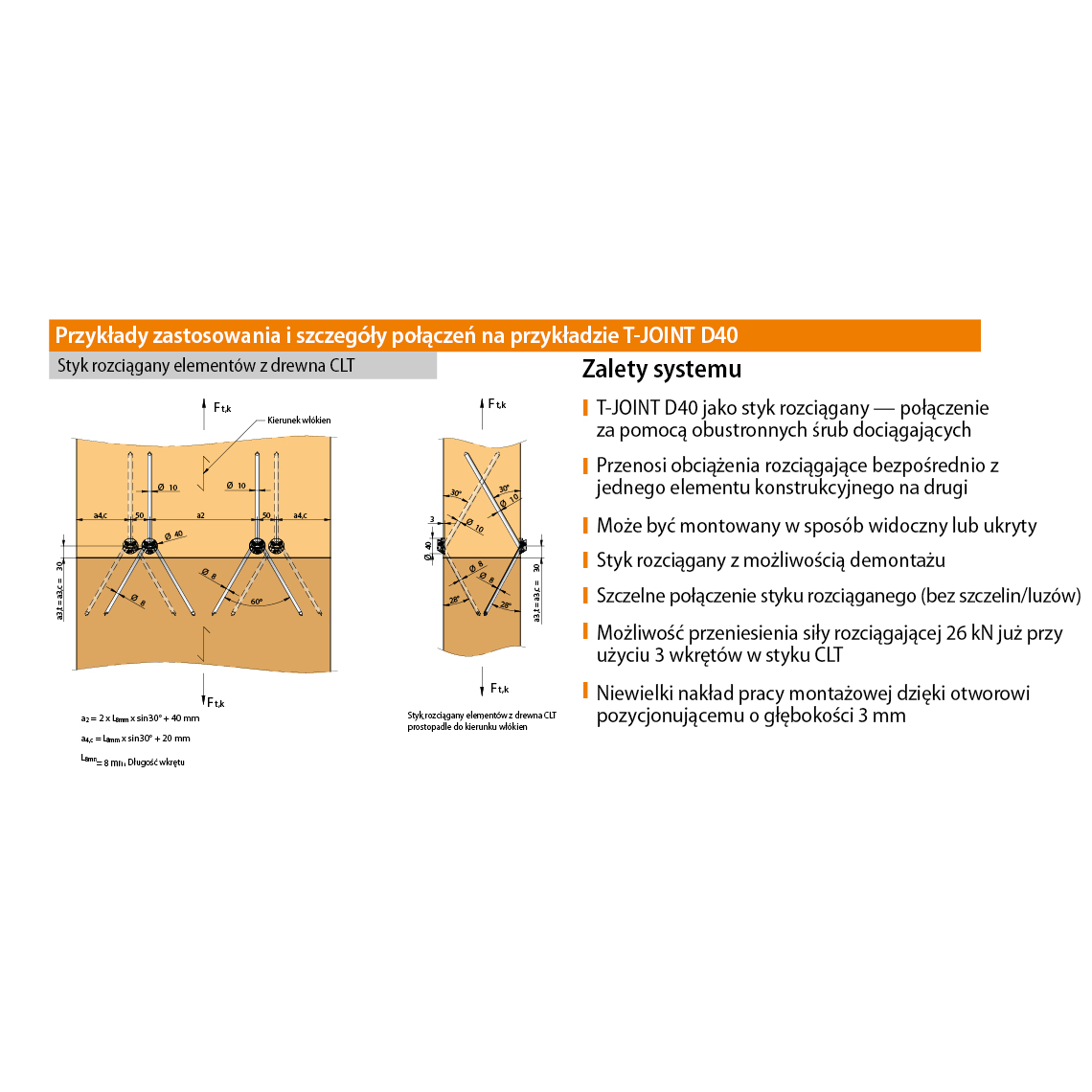

Zalety systemu:
- T‑JOINT D40 jako połączenie przenoszące siły rozciągające dzięki obustronnym wkrętom pracującym na rozciąganie
- Bezpośrednie przenoszenie obciążeń rozciągających z jednego elementu na drugi
- Możliwość montażu widocznego oraz zakrytego
- Demontowalne połączenie rozciągane
- Szczelne połączenie rozciągane
- Możliwość przeniesienia 26 kN siły rozciągającej już przy zastosowaniu 3 wkrętów w połączeniu BSPH
- Niewielki nakład montażowy dzięki otworowi pozycjonującemu o głębokości 3 mm
T-JOINT D35 W30
Łącznik T‑JOINT do płaskich połączeń skręcanych pod kątem 30° i 45° w budownictwie drewnianym
Skręcanie pod kątem odgrywa kluczową rolę nośną we współczesnym budownictwie drewnianym. Jest ono stosowane m.in. przy łączeniu elementów ściennych BSP, jako wsparcie dla rozwiązań o podwyższonej odporności sejsmicznej oraz w połączeniach przenoszących momenty zginające.
W przypadku T‑JOINT nie występują wystające elementy łącznika, ponieważ jest on montowany w sposób zlicowany z powierzchnią. Wysokiej jakości cylindryczny element łączący ze stali może być w każdej chwili regulowany i zapewnia szczelne połączenie bez widocznych szczelin. T‑Joint jest rozwiązaniem uniwersalnym i stosowany jest do połączeń przenoszących siły rozciągające w konstrukcjach stalowych i drewnianych, zarówno w połączeniach ścian prostych, jak i kątowych. Elementy mogą być w prosty sposób demontowane.
Materiał
Odlew stalowy (stal ocynkowana) lub stal nierdzewna
Powłoka
Brak
Typ łącznika
Łącznik skręcany
Mocowanie
Poprzez skręcanie wkrętami SK o średnicy 6 mm lub 8 mm
Zalety
Płaski, szybki i szczelny łącznik skręcany do połączeń kątowych oraz prostych
Montaż
Za pomocą wiertła HM Ø 20 mm (z regulowanym ogranicznikiem głębokości) oraz szablonu wiertarskiego, szablonu wiertarskiego do wiercenia pod kątem 45°, wiertła spiralnego Ø 6 mm
Dobór materiału
BSH, KLH, Baubuche, KVH, drewno lite, MHM (system ścian z litego drewna)
Zastosowanie
Do połączeń ścian oraz połączeń rozciąganych, do przenoszenia sił rozciągających w połączeniu z taśmą stalową w połączeniach przenoszących momenty zginające (krokwie wysunięte w okapach dachowych), do kotwienia ścian szkieletowych oraz jako dodatkowe mocowanie płyt drewnopochodnych w wysuniętych zadaszeniach

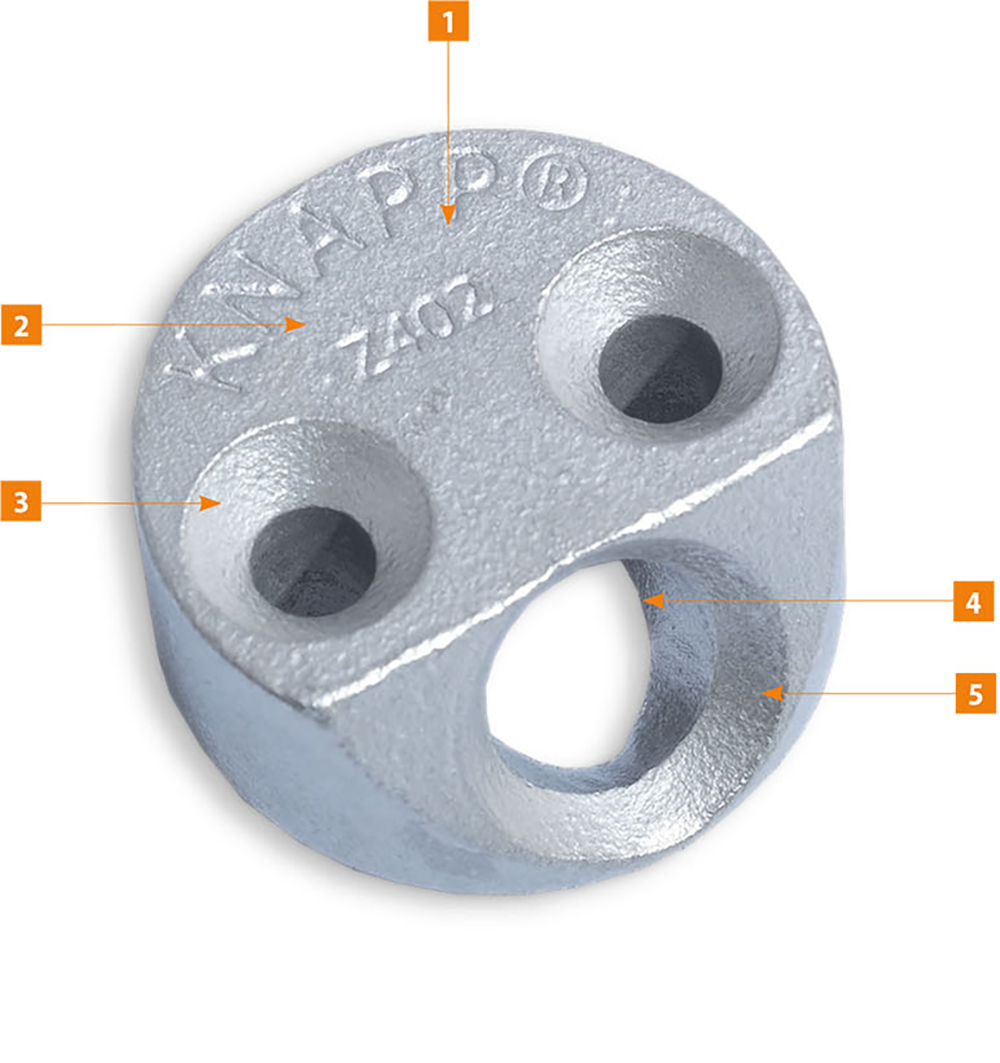

- Płaski (zlicowany) – brak wystających elementów łącznika
- Szczelny – brak widocznych szczelin, możliwość regulacji w dowolnym momencie
- Demontowalny – możliwość wielokrotnego montażu i demontażu
- Szybki – wysoki stopień prefabrykacji
- Uniwersalny – do połączeń rozciąganych w konstrukcjach stalowych i drewnianych
- Wszechstronny – możliwość wykonania prostych i kątowych połączeń ścian
- Przyjazny w montażu – łatwe pozycjonowanie w otworze wierconym
Łącznik skręcany T‑JOINT może być stosowany jako:
- Łącznik do połączeń ścian oraz połączeń rozciąganych

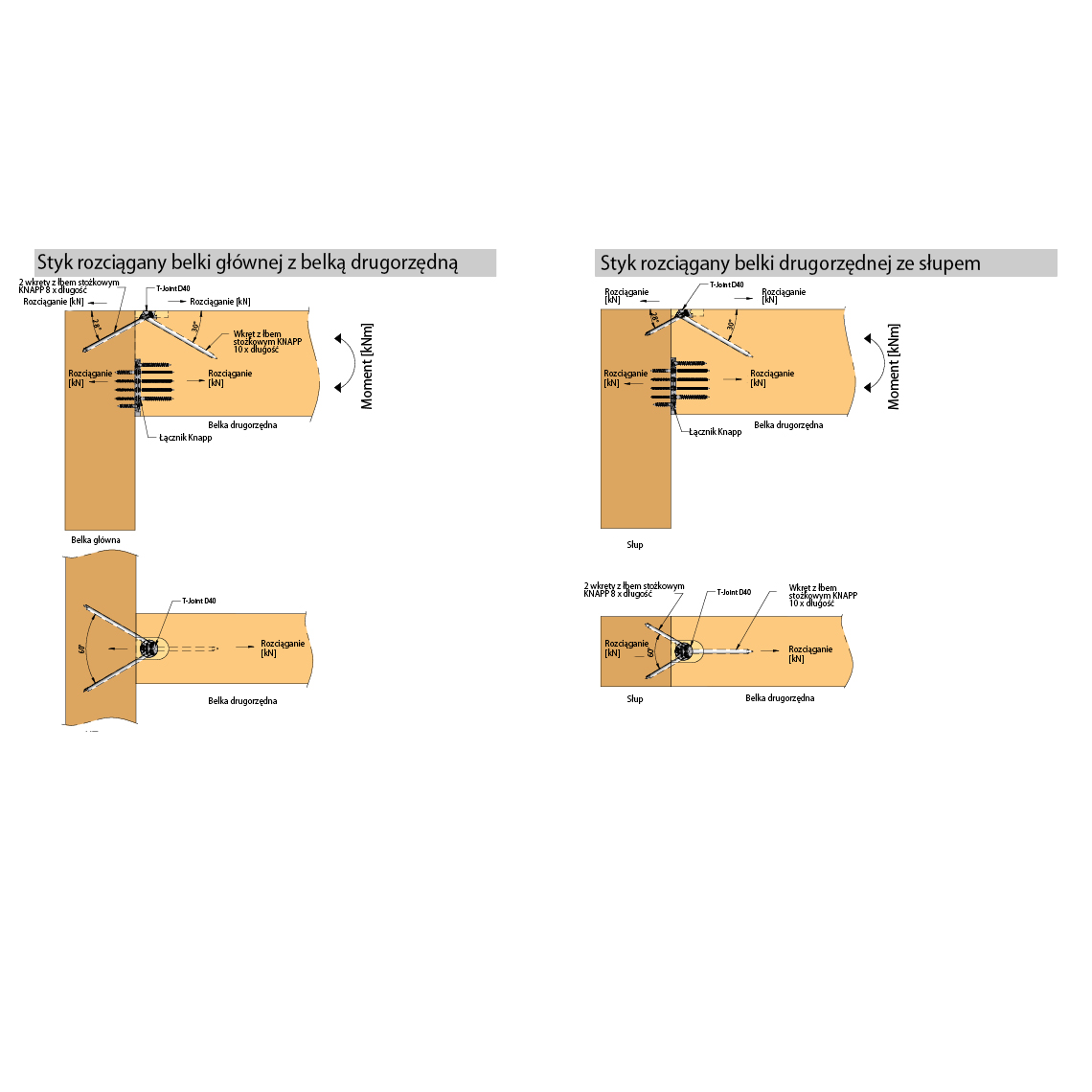

- Rozwiązanie do przenoszenia sił rozciągających w połączeniu z taśmą stalową w połączeniach przenoszących momenty zginające (wysunięte krokwie w okapach dachowych)

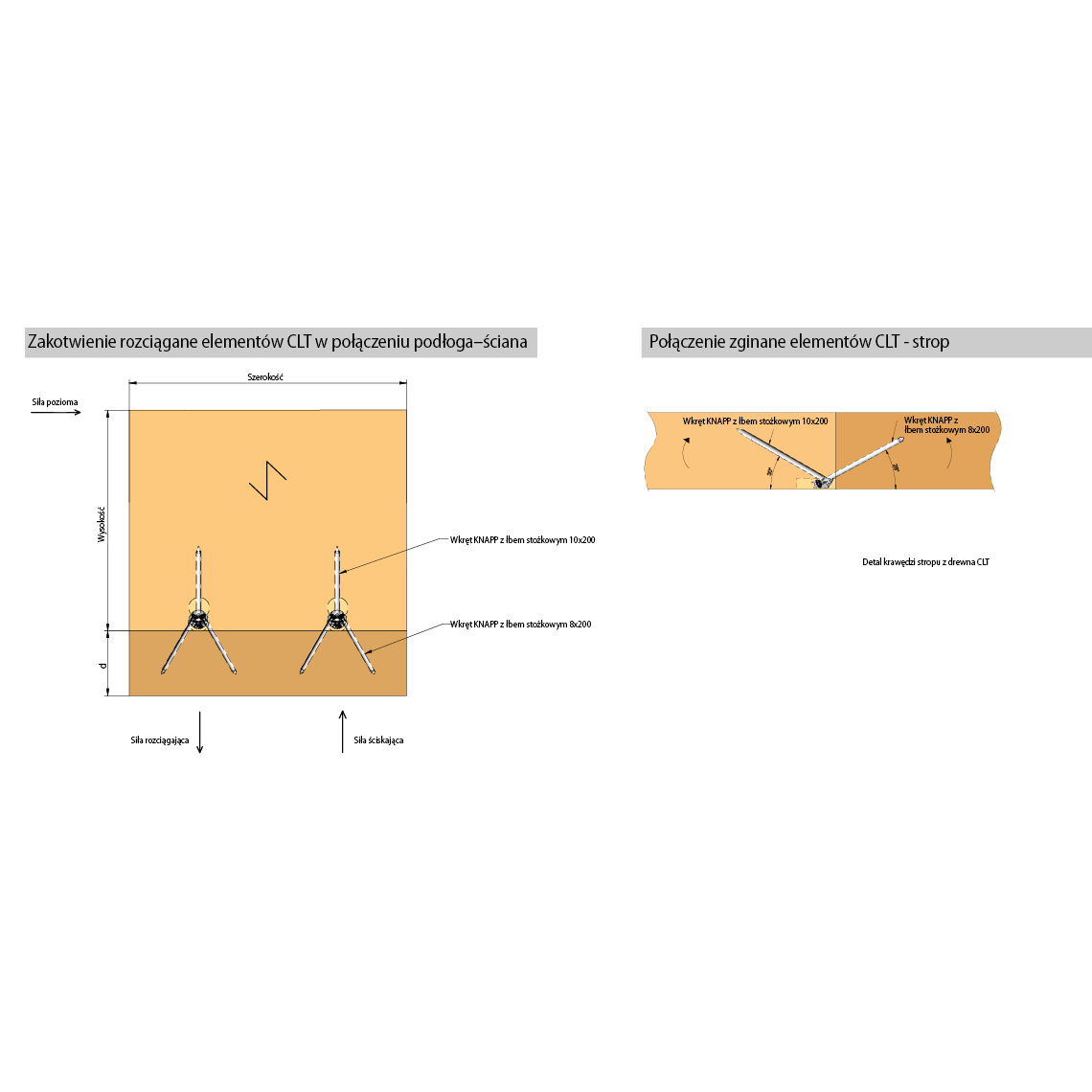

- Element do kotwienia ścian szkieletowych
- Dodatkowe mocowanie płyt drewnopochodnych w wysuniętych zadaszeniach
T-JOINT może być stosowany samodzielnie lub w połączeniu z innymi łącznikami KNAPP®, takimi jak RICON®, RICON® S, WALCO® V oraz MEGANT®.
Zastosowane materiały:
- 2 słupy 100×100×550 mm z drewna klejonego warstwowo GL24h
- 4 T‑JOINT 20 z 4 wkrętami SK 6×120/65
Wynik badania:
Charakterystyczna nośność dla 2 par łączników T‑JOINT 20:
Ft,k = 20,20 kN
