WALCO® V – łącznik ścienny

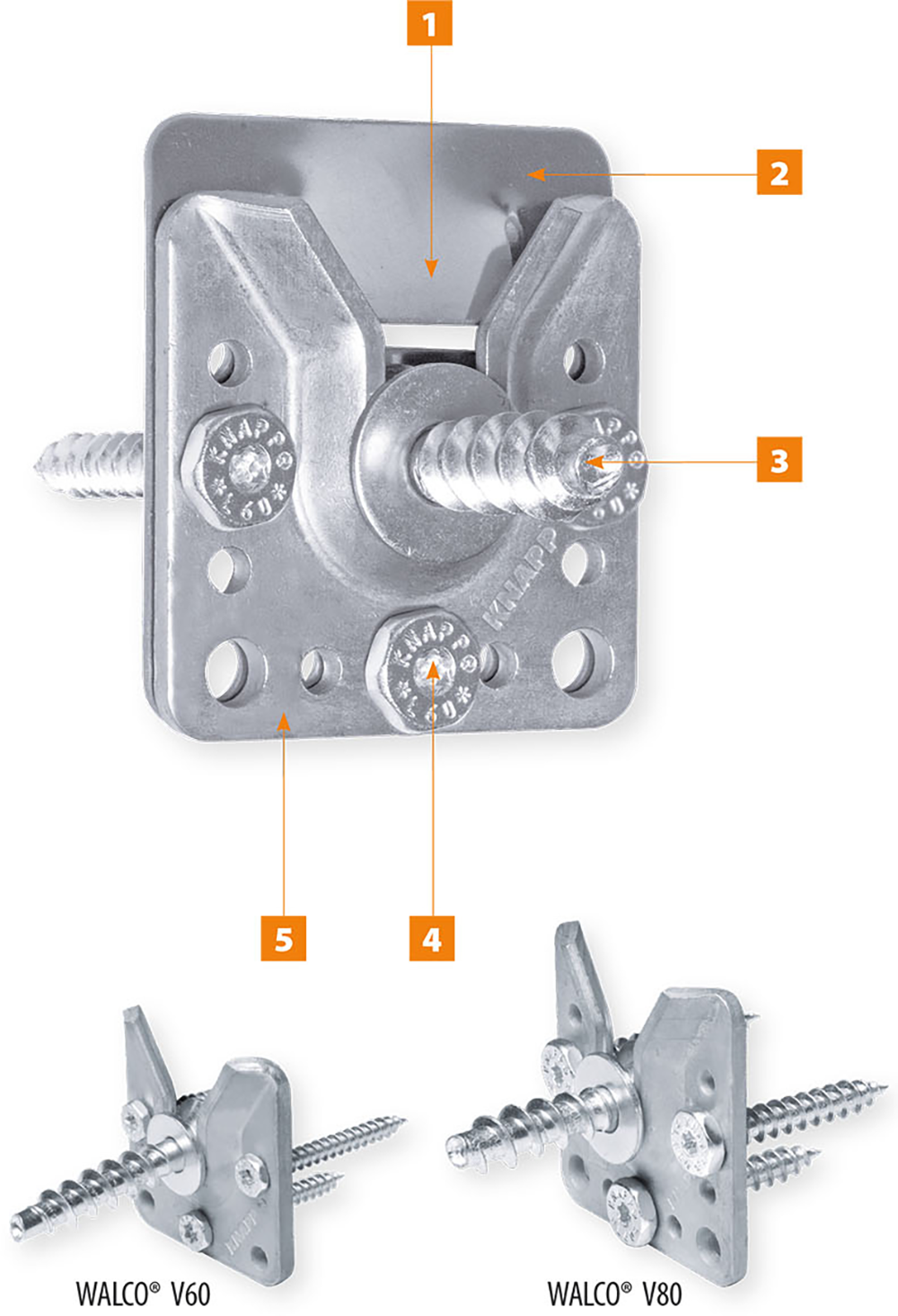

WALCO® V | Łącznik ścienny do budownictwa szkieletowego o nośności do 16 kN*
Zalety systemu:
- Uniwersalne zastosowanie do połączeń z litym drewnem, materiałami drewnopochodnymi, stalą lub betonem
- Szerokość elementu drewnianego od 80 mm
- Brak konieczności wykonywania frezowania przy grubościach płyt 13/15 mm
- Szybki i precyzyjny montaż na placu budowy. Prefabrykowane ściany są łączone bez konieczności wkręcania śrub na budowie
- Szczególnie łatwe wprowadzanie śruby mocującej dzięki szeroko ukształtowanemu lejowi prowadzącemu (system V)
- Śruba z kołnierzem oraz sworzeń z kołnierzem są wkręcane bezpośrednio w element konstrukcyjny, z warstwą pośrednią lub bez
- Możliwość zawieszania ścian zamykających oraz późniejszego montażu ścian wewnętrznych
- Regulacja szerokości szczelin, np. pod uszczelnienia, oraz kompensacja tolerancji wykonawczych
- Stabilność konstrukcji już od pierwszego narożnika ściany
*KS = śruba z kołnierzem, VK = wkręcany sworzeń z kołnierzem, EH = regulowana śruba mocująca, GH = prężynowana śruba mocująca
WALCO® V | Firma ciesielska – Holzbau Schröder
*Wartości charakterystyczne F2,Rk w kierunku wsuwania obowiązują wyłącznie przy zastosowaniu oryginalnych śrub KNAPP® SK zgodnie z ETA 10/0189 i odnoszą się do klasy drewna C24 zgodnie z EC5. Wartości wynikające z niemieckiej aprobaty technicznej mogą nieznacznie się różnić i są dostępne na zapytanie. KS = śruba z kołnierzem, EH = regulowana śruba mocująca, VK = wkręcany sworzeń z kołnierzem, GH = sprężynowana śruba mocująca
| WALCO® V60 EH z regulowaną śrubą mocującą | 5,1 kN |
| WALCO® V60 VK z wkręcanym sworzniem z kołnierzem | 3,9 kN |
| WALCO® V60 KS ze śrubą z kołnierzem | 5,9 kN |
| WALCO® V60 GH ze sprężynowaną śrubą mocującą | 6,5 kN |
| WALCO® V60x80 KS ze śrubą z kołnierzem | 5,9 kN |
| WALCO® V60x80 VK z wkręcanym sworzniem z kołnierzem | 4,9 kN |
| WALCO® V60x80 GH ze sprężynowaną śrubą mocującą | 8,6 kN |
| WALCO® V60x80 EH z regulowaną śrubą mocującą | 4,8 kN |
| WALCO® V80 VK z wkręcanym sworzniem z kołnierzem | 5,9 kN |
| WALCO® V80 EH z regulowaną śrubą mocującą | 6,7 kN |
| WALCO® V80 KS ze śrubą z kołnierzem | 7,1 kN |
| WALCO® V80 GH ze sprężynowaną śrubą mocującą | 13,7 kN |

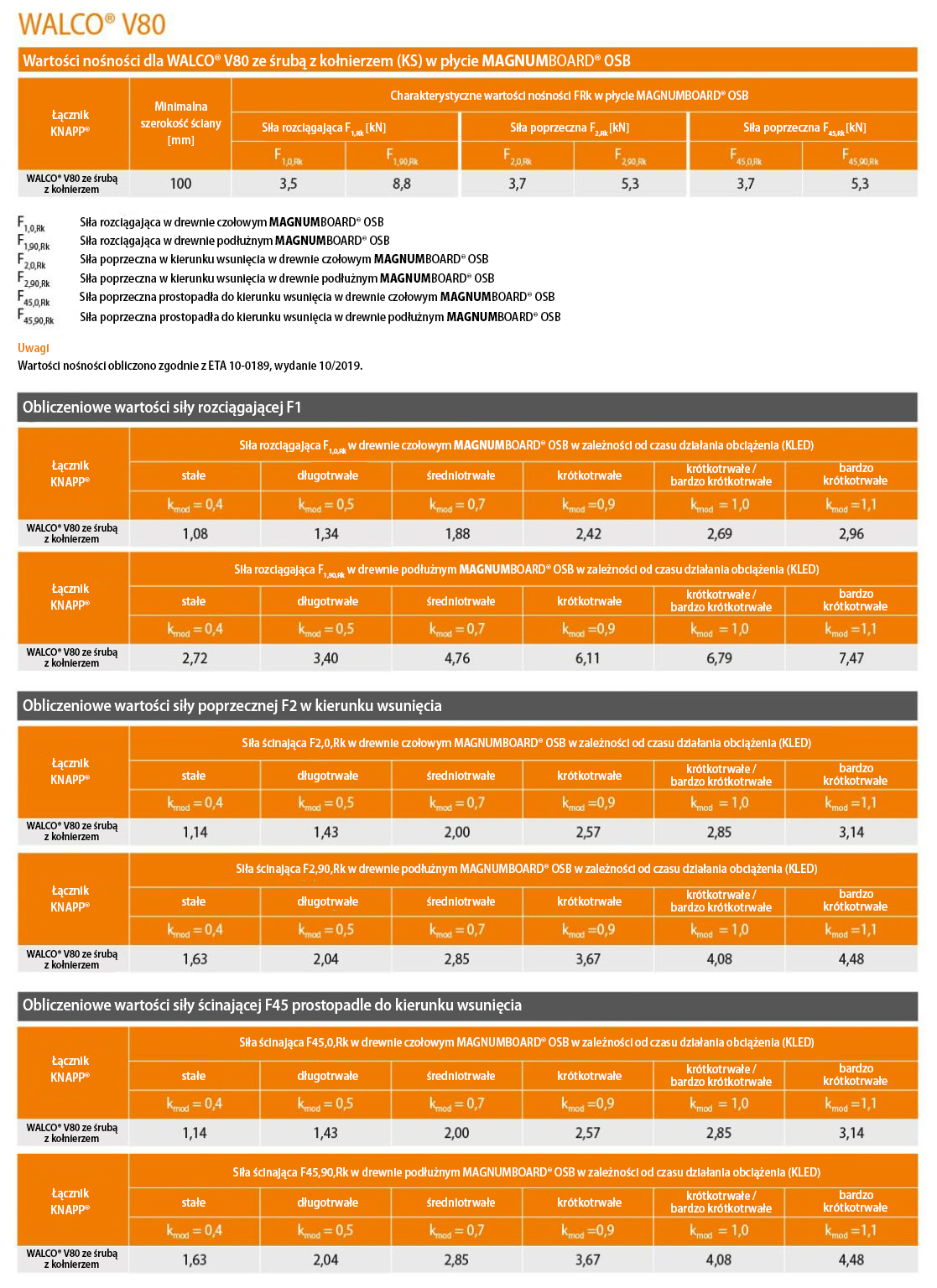

Nowy system budownictwa drewnianego MAGNUMBOARD® OSB firmy Swiss Krono do łączników ściennych WALCO® V80
© SWISS KRONO TEX GmbH & Co. KG
SWISS KRONO MAGNUMBOARD® OSB
WALCO® V w systemie MAGNUMBOARD® firmy SWISS KRONO
© SWISS KRONO TEX GmbH & Co. KG
