RICON® Stal nierdzewna – połączenie pojedyncze (EA)

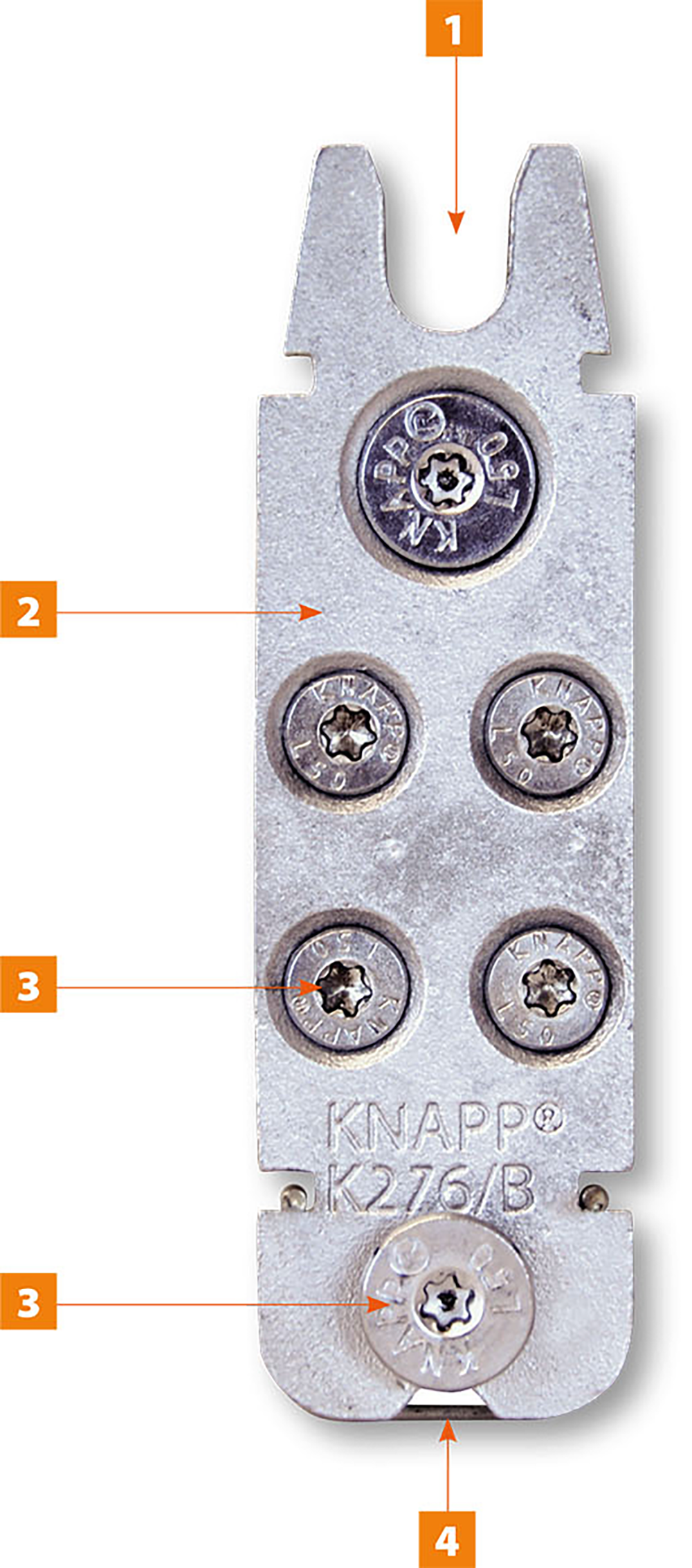

1
Profil w kształcie jaskółczego ogona zapewnia optymalne osadzenie wkrętów mocujących RICON® z łbem stożkowym ze stali nierdzewnej. Krótka droga dokręcania i wsuwania ułatwia zawieszanie elementów oraz gwarantuje szczelne i szybkie połączenie komponentów.
2
Łącznik RICON® składa się z dwóch identycznych elementów i jest wykonany ze stali nierdzewnej.
3
Wzmocniony trzpień z ogranicznikiem zapewnia optymalne osadzenie oraz odpowiedni odstęp wkrętów.
4

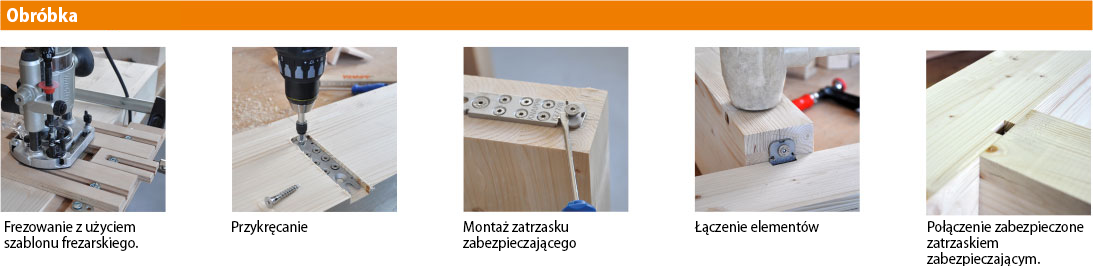

Zatrzask zabezpieczający RICON® wykonany z nierdzewnego drutu ze stali sprężynowej jest przed montażem końcowym wpinany w przeznaczony do tego otwór i automatycznie zabezpiecza połączenie przeciw kierunkowi wsuwu. W razie potrzeby zatrzask można ponownie odblokować.
Ochrona przeciwpożarowa: odporność ogniowa (EN 1995‑1‑2) dzięki ukrytemu, szczelnemu montażowi z 3–4 stron (R30 ≥ 28 mm, R60 ≥ 49 mm)

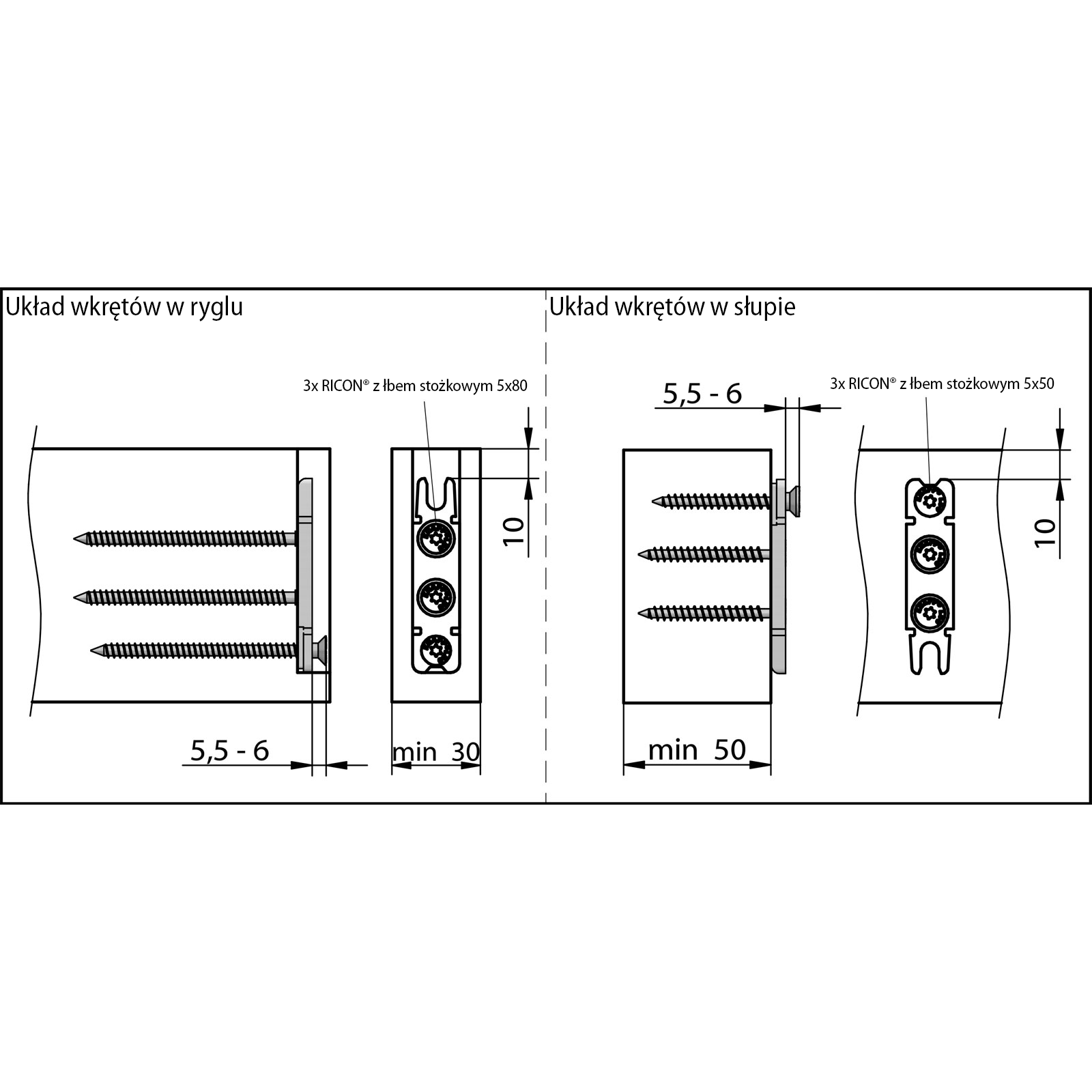

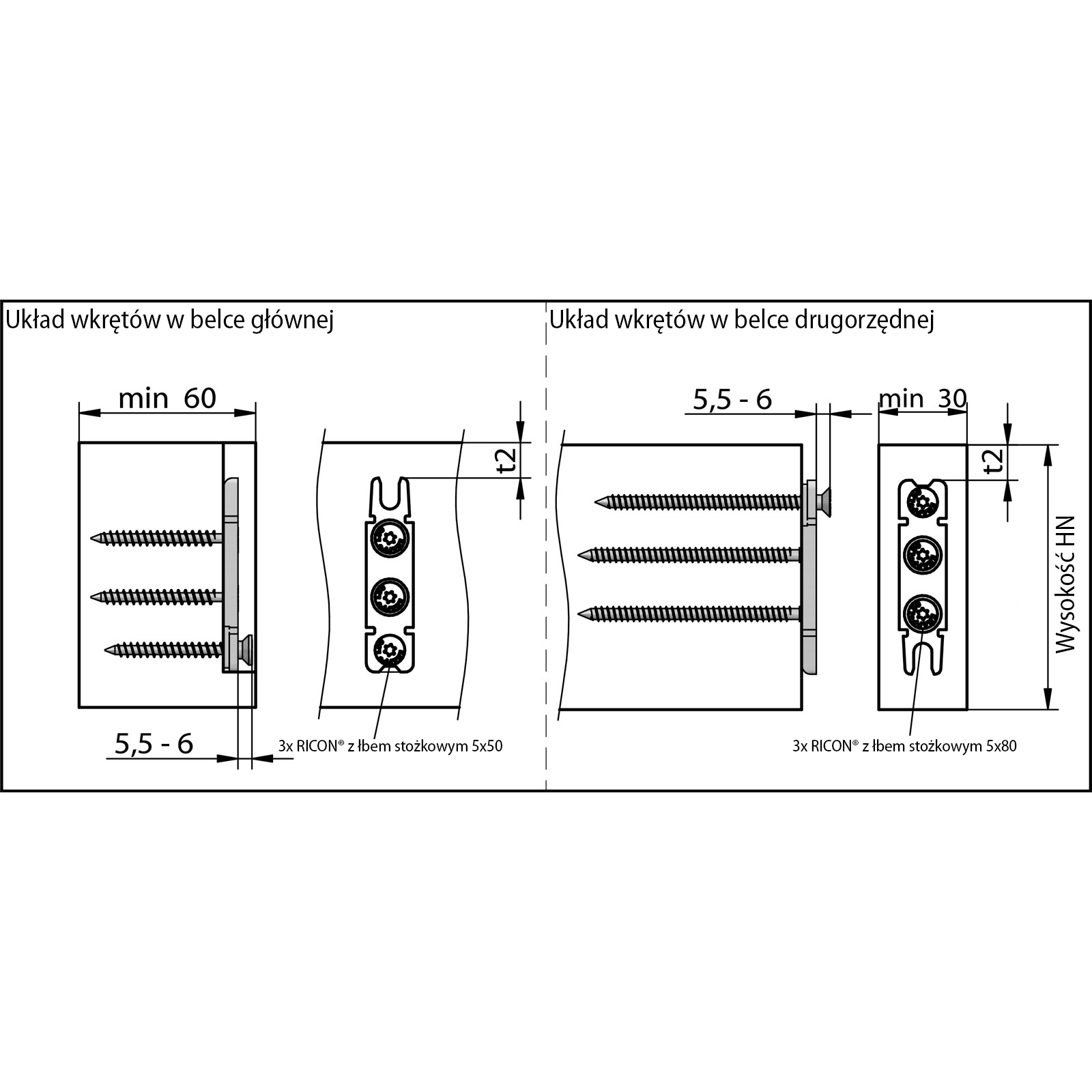

RICON® | Łącznik do połączeń słupowo‑ryglowych oraz belek głównych i drugorzędnych
Materiały i zakres zastosowań:
- Specjalne gatunki drewna, takie jak dąb, daglezja, modrzew oraz drewno impregnowane, np. Accoya
- Zastosowanie wewnątrz i na zewnątrz: meble ogrodowe, balkony, zadaszenia tarasów, wiaty samochodowe, urządzenia zabawowe i sportowe, pergole oraz inne obiekty budowlane klasy użytkowania 3
Zalety systemu:
- Smukły wygląd profilu – szerokość elementu drewnianego od 20 mm
- Uniwersalne połączenie z materiałami drewnianymi do zastosowań wewnętrznych i zewnętrznych, stalą oraz betonem; połączenia z betonem od wymiarów 100×40 i 100×30
- Wszechstronność – możliwość zastosowania jako połączenie pojedyncze i podwójne
- Elastyczność – montaż od zewnątrz i od wewnątrz
- Szczelne połączenie – możliwość regulacji w celu kompensacji ewentualnych tolerancji
- Możliwość wielokrotnego demontażu i ponownego montażu
- Przebadany, opatentowany i posiadający aprobatę ETA
Tabela obciążeń – wartości charakterystyczne i obliczeniowe
W interaktywnej tabeli obciążeń opartej na arkuszu Excel dostępne są wartości charakterystyczne oraz wartości obliczeniowe zgodnie z ETA‑10/0189, które można dobierać według indywidualnych kryteriów. Umożliwia ona szybkie i proste wykonanie własnej wstępnej analizy nośności; możliwe jest również elastyczne obliczanie połączeń ukośnych z zastosowaniem wybranych wkrętów.
Pobierz interaktywną tabelę obciążeń w sekcji plików do pobrania
