System RICON® Stal ocynkowana – połączenie podwójne (DA)
1
Wyprofilowanie w formie jaskółczego ogona zapewnia optymalne osadzenie wkrętów mocujących RICON® SK. Krótka droga dociągania i wsuwu ułatwia zawieszanie oraz gwarantuje szczelny i szybki montaż elementów konstrukcyjnych.
2
System RICON® składa się z dwóch identycznych elementów łączących i jest produkowany w Austrii z wysokiej jakości stali ocynkowanej ogniowo.
3
Wkręty mocujące RICON® SK o średnicy Ø 8 mm z gniazdem Torx 25. Regulowane wkręty mocujące umożliwiają kompensację tolerancji montażowych. Wzmocniony trzpień zapewnia zwiększoną nośność.
4
Wkręty mocujące RICON® SK o średnicy Ø 5 mm z gniazdem Torx 25.
5
Zapadka blokująca RICON® wykonana z nierdzewnego drutu ze stali sprężynowej jest przed montażem końcowym wpinana w przeznaczony do tego otwór i automatycznie zabezpiecza połączenie przeciw kierunkowi wsuwu. W razie potrzeby zapadkę można ponownie odblokować.
Wyprofilowanie w formie jaskółczego ogona zapewnia optymalne osadzenie wkrętów mocujących RICON® SK. Krótka droga dociągania i wsuwu ułatwia zawieszanie oraz gwarantuje szczelny i szybki montaż elementów konstrukcyjnych.
System RICON® składa się z dwóch identycznych elementów łączących i jest produkowany w Austrii z wysokiej jakości stali ocynkowanej ogniowo.
Wkręty mocujące RICON® SK o średnicy Ø 8 mm z gniazdem Torx 25. Regulowane wkręty mocujące umożliwiają kompensację tolerancji montażowych. Wzmocniony trzpień zapewnia zwiększoną nośność.
Wkręty mocujące RICON® SK o średnicy Ø 5 mm z gniazdem Torx 25.
Zapadka blokująca RICON® wykonana z nierdzewnego drutu ze stali sprężynowej jest przed montażem końcowym wpinana w przeznaczony do tego otwór i automatycznie zabezpiecza połączenie przeciw kierunkowi wsuwu. W razie potrzeby zapadkę można ponownie odblokować.

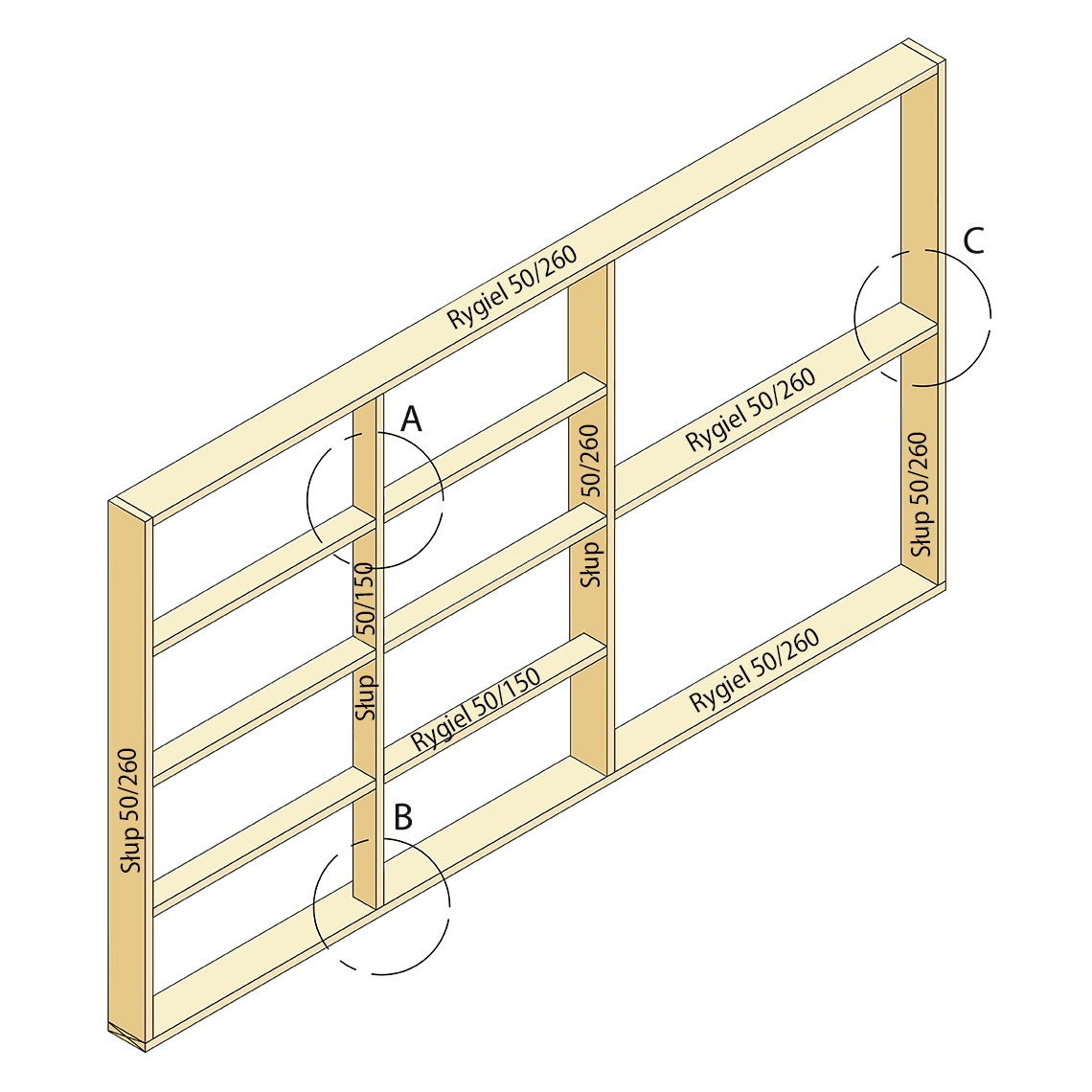

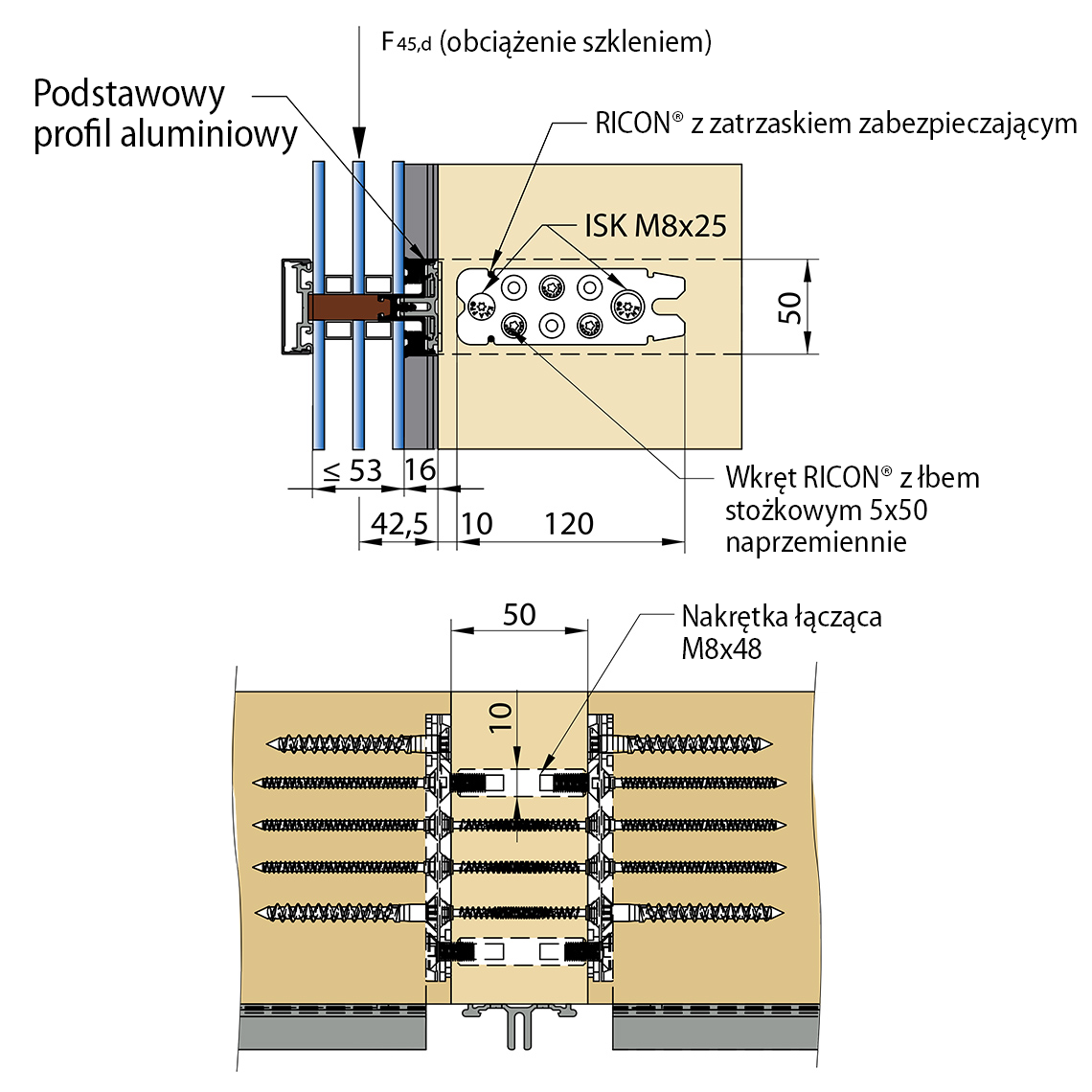

RICON® | Łącznik do nowoczesnych drewniano‑szklanych fasad słupowo‑ryglowych do 26 kN*
Zalety systemu:
- Dopuszczony do mimośrodowych obciążeń od szkła do 860 kg
- Smukły wygląd profilu – szerokość elementu drewnianego od 50 mm
- Uniwersalne połączenie ze wszystkimi materiałami drewnianymi, stalą lub betonem
- Trwała szczelność połączenia – system RICON® umożliwia regulację w celu kompensacji tolerancji
- Elastyczność montażu – możliwość montażu od zewnątrz i od wewnątrz
- Wszechstronność – możliwość zastosowania jako połączenie pojedyncze i podwójne
- Unikalne rozwiązanie – do fasad wielobocznych
- Możliwość wielokrotnego demontażu i ponownego montażu
- Kompatybilny z aluminiowymi profilami bazowymi RP, Schüco, MBJ, Guttmann, RAICO, Stabalux (inne na zapytanie)
- Rozszerzenie ETA dla drewna liściastego

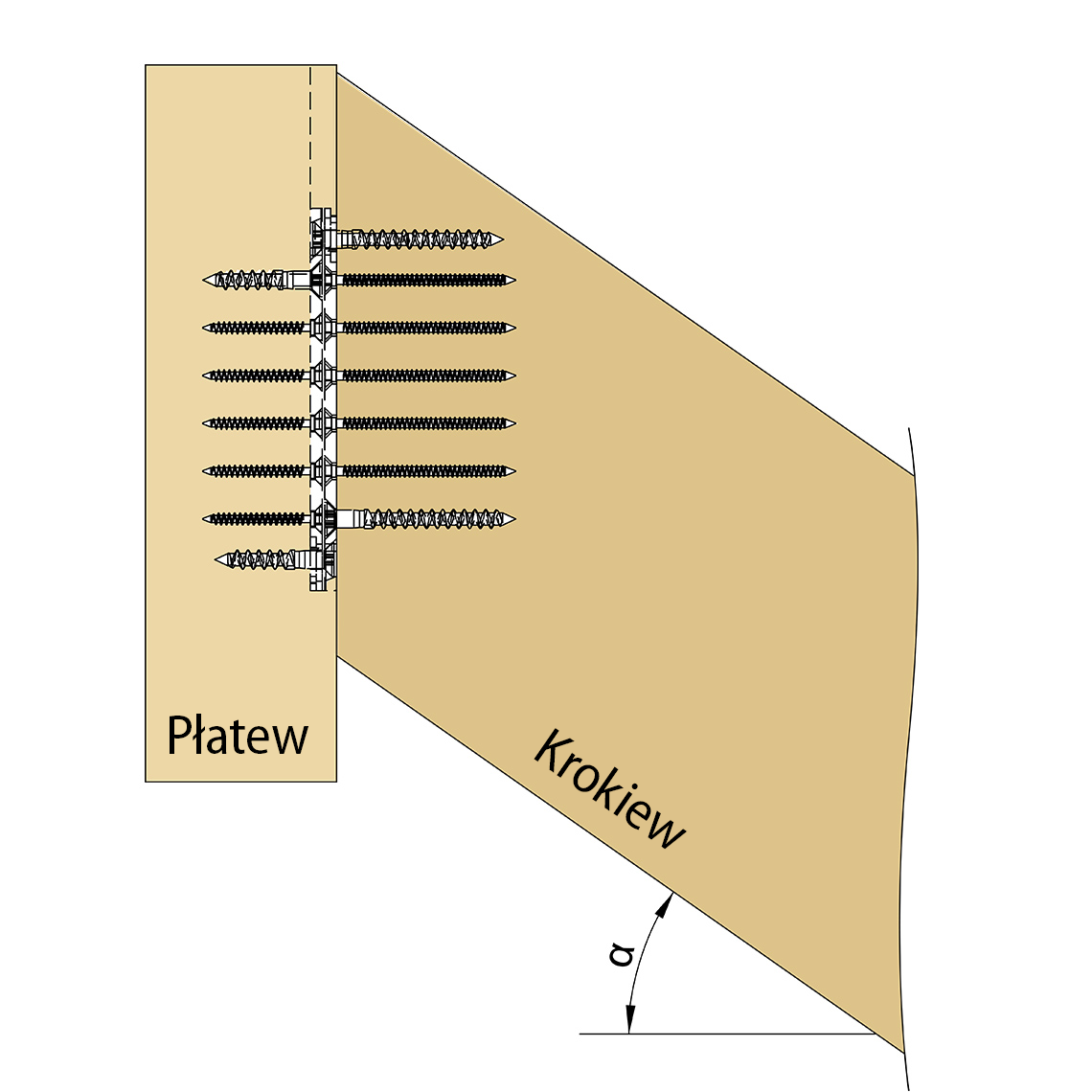

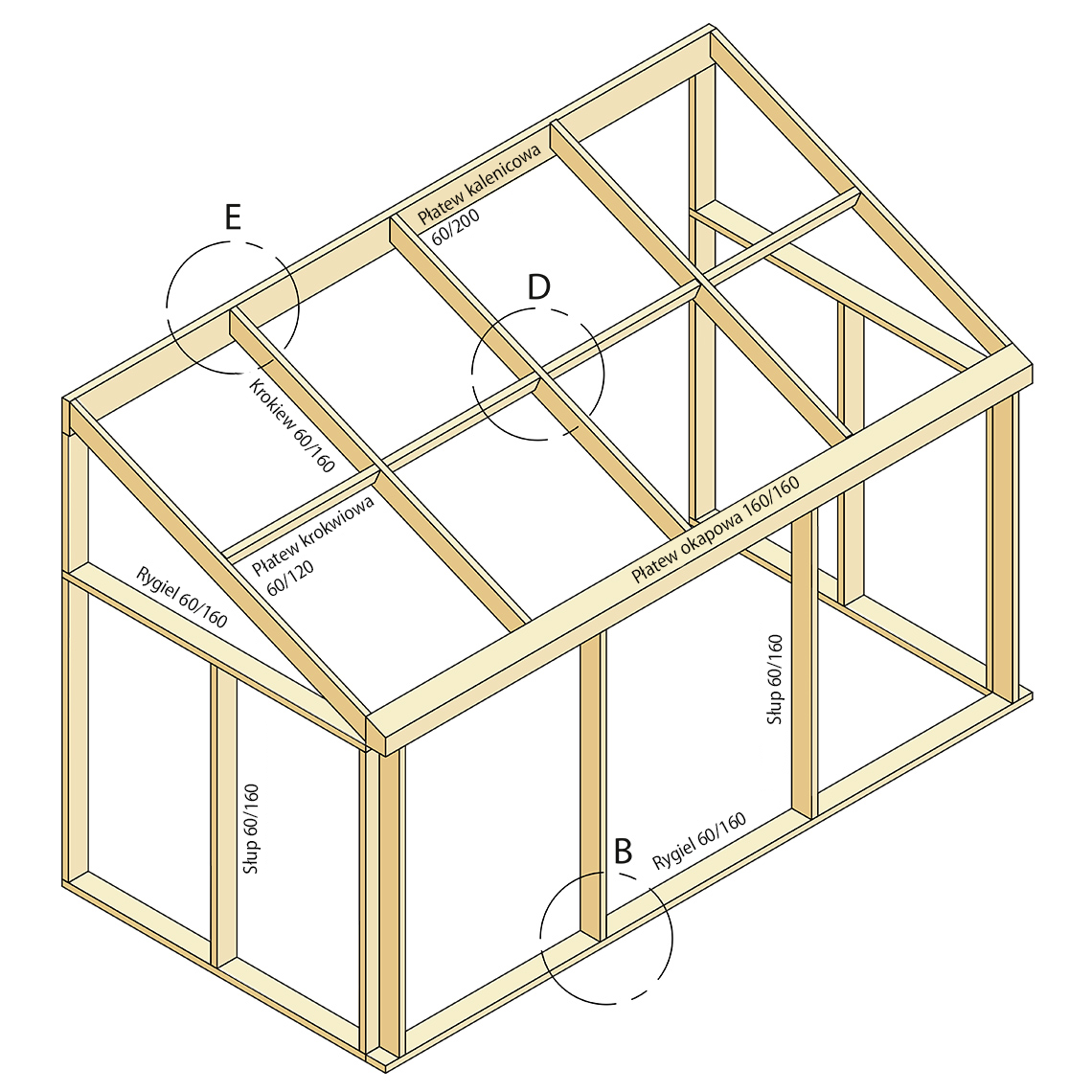

RICON® | Łącznik do belek głównych i drugorzędnych do 26 kN*
Zalety systemu:
- Zastosowanie do niewidocznych połączeń belek głównych i drugorzędnych
- Smukły wygląd profilu – szerokość elementu drewnianego od 50 mm
- Uniwersalne połączenie ze wszystkimi materiałami drewnianymi, stalą lub betonem
- Wysoki stopień prefabrykacji – szybki i precyzyjny montaż na budowie
- Elementy łączone bez użycia połączeń śrubowych
- Możliwość regulacji szerokości szczelin oraz kompensacji tolerancji wykonawczych bezpośrednio na budowie
- Odporność ogniowa (DIN 4102‑2) dzięki czterostronnie zakrytemu, szczelnemu montażowi
(R30 ≥ 20 mm, R60 ≥ 40 mm) - Dopuszczalne zastosowanie również z warstwą pośrednią
- Możliwość wielokrotnego demontażu i ponownego montażu
- Podwyższona odporność korozyjna do pływalni krytych, hal jeździeckich, budynków inwentarskich oraz gospodarczych
- Rozszerzenie ETA dla drewna liściastego
Odporność korozyjna:
Powłoki specjalne dostępne na zapytanie (np. do stosowania w strefach nadmorskich).
Tabela obciążeń – wartości charakterystyczne i obliczeniowe
W interaktywnej tabeli obciążeń opartej na arkuszu Excel dostępne są wartości charakterystyczne oraz wartości obliczeniowe zgodnie z ETA‑10/0189, które można dobierać według indywidualnych kryteriów. Umożliwia ona szybkie i proste wykonanie własnej wstępnej analizy nośności; możliwe jest również elastyczne obliczanie połączeń ukośnych z zastosowaniem wybranych wkrętów.
Pobierz interaktywną tabelę obciążeń w sekcji plików do pobrania
Dla tych łączników dostępne jest bezpłatne narzędzie do wymiarowania KNAPP
Narzędzie do wymiarowania umożliwia wygodne obliczanie wymiarów elementów drewnianych oraz dobór odpowiednich rozmiarów łączników, eliminując konieczność czasochłonnego wymiarowania wstępnego. Narzędzie stanowi praktyczną pomoc i zapewnia projektantom oraz konstruktorom podstawę do przeprowadzania obliczeń statycznych projektów.
Zamów narzędzie do wymiarowania
