MODULAR klips pojedynczy
MODULAR klips pojedynczy
MODULAR klips pojedynczy ze stali sprężynowej jest stosowany przez stolarzy meblowych, w wykończeniu wnętrz oraz w przemyśle meblarskim, między innymi w meblach do samodzielnego montażu (RTA – Ready-to-Assemble). Dostępny w dwóch szerokościach i przeznaczony do montażu w materiałach o grubości od 16 mm, umożliwia szybkie, łatwe i niewidoczne mocowanie półek oraz elementów korpusów. Dzięki możliwości montażu kilku klipsów pojedynczych jeden za drugim można w niezawodny sposób łączyć nawet bardzo głębokie półki i elementy korpusowe.
MODULAR klips pojedynczy może być stosowany zarówno jako łącznik końcowy z ogranicznikiem, jak i do wsuwania półek na przelot. Ten ukryty, samonapinający łącznik wsuwany może być mocowany w systemie otworów o rastrze 32 mm. W zależności od potrzeb można wybrać połączenie rozłączne, utrudnione do rozłączenia lub blokowane. Połączenie z wkrętem z łbem walcowym umożliwia zakotwienie zarówno w materiałach drewnianych, jak i w metalu, zapewniając bezpieczne i stabilne mocowanie. Specjalnie opracowana konstrukcja w połączeniu ze sprężystą stalą, która poddaje się pod obciążeniem ściskającym, gwarantuje wysoką wytrzymałość na rozciąganie oraz trwale zamkniętą szczelinę połączenia.
| Zastosowanie | Łącznik korpusowy do boków, den i półek oraz do montażu półek i przegród środkowych (połączenie dwustronne) |
| Zalety | Ukryty, samonapinający łącznik wsuwany do montażu w rastrze 32 mm. Połączenie pozostaje rozłączne. Dzięki elementowi przelotowemu (nr art. 4031) półki mogą być wsuwane również w świetle korpusu. Możliwy jest także montaż na profilach metalowych. |
| Przeznaczenie | Do wszystkich materiałów drewnianych, tworzyw sztucznych i płyt drewnopochodnych od grubości 16 mm |
| Obróbka | Przy użyciu frezarki stołowej, frezarki CNC, wiertarki do otworów podłużnych lub ręcznej frezarki górnowrzecionowej |
| Mocowanie | Za pomocą wkrętów z łbem walcowym lub stożkowym o średnicy do 4,5 mm (długość wg potrzeb) oraz odpowiednio dobranych wkrętów pasowanych |
| Akcesoria | Szablon do wiercenia i kontroli głębokości | Nr art. Z4032C |
Szybki montaż
- Wydajne rozwiązanie, doskonale sprawdzające się w produkcji seryjnej
- Elementy można połączyć w kilka sekund poprzez proste wsunięcie
- Redukcja kosztów pracy i wyposażenia
- Wysoki stopień prefabrykacji
- Elementy mogą być transportowane oddzielnie i łatwo montowane na miejscu
Niewidoczne połączenie
- Atrakcyjne rozwiązanie dla architektów i użytkowników końcowych
- Ukryte połączenie
Samonapinające
- Klipsy można demontować i ponownie montować
Wszechstronne zastosowanie
- Do materiałów o grubości od 16 mm
- Do wszystkich rodzajów drewna i materiałów drewnopochodnych, tworzyw sztucznych oraz stali i aluminium
- 4 rodzaje klipsów: przelotowe, bez blokady, z częściową blokadą oraz z blokadą
Trwałe i wytrzymałe
- Solidna konstrukcja ze stali sprężynowej
- Dłuższe wkręty z łbem walcowym (ok. 5 × 60 mm) mogą znacząco zwiększyć wytrzymałość połączenia
- Idealne rozwiązanie do produkcji przemysłowej z wykorzystaniem obrabiarek CNC
- Klipsy MODULAR mogą być przyspawane do stali (np. blachy o grubości ok. 1,6 mm) metodą spawania drutowego
- Gniazda pod łączniki są zwykle frezowane w krawędzi płyty, jednak w razie potrzeby mogą być również wykonane w jej powierzchni
- Aby zapobiec obracaniu się współpracujących elementów (bez zastosowania zabezpieczenia przed obrotem), należy zamocować wkręt pasowany w gnieździe, a klips na powierzchni elementu
- W przypadku ręcznych frezarek górnowrzecionowych zalecamy stosowanie szablonu MODULAR do wiercenia i kontroli głębokości, który zapewnia precyzyjny montaż za każdym razem
- Możliwość stosowania we wszystkich materiałach drewnianych i płytach drewnopochodnych

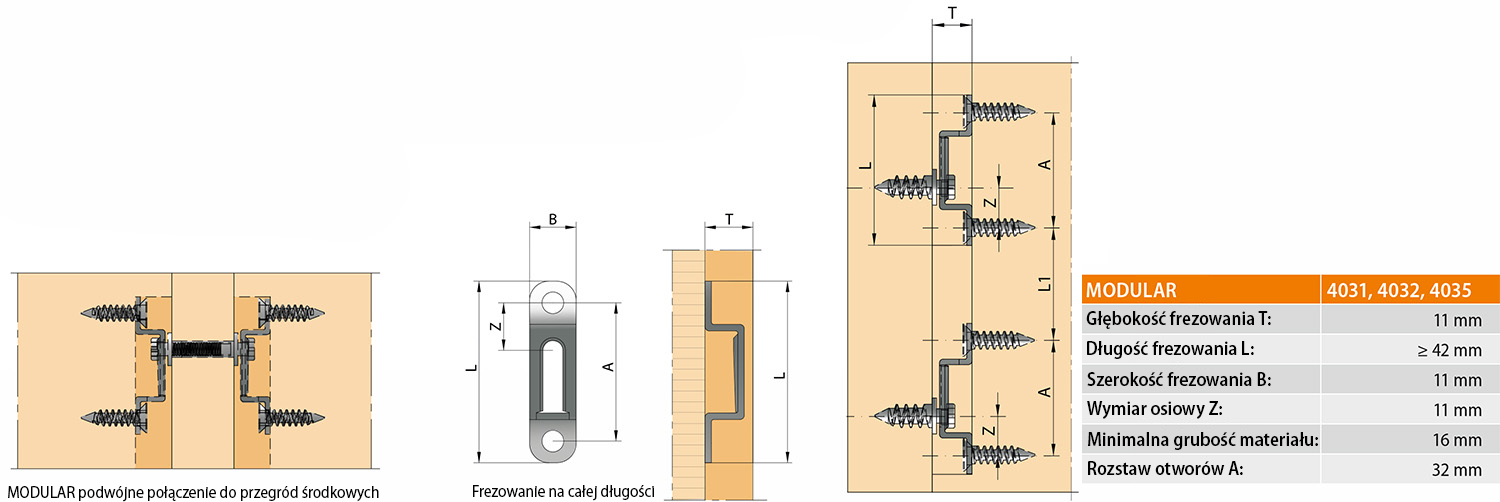

Łącznik korpusowy do boków, den i półek, również do półek oraz przegród środkowych (połączenie dwustronne)
