MODULAR Anti-Torsion
MODULAR Anti-Torsion - antyskrętny łącznik korpusowy
Dwuczęściowe klipsy MODULAR Anti-Torsion zostały opracowane specjalnie z myślą o meblach do samodzielnego montażu (RTA – Ready-to-Assemble). Znajdują zastosowanie w stolarstwie meblowym, wykończeniu wnętrz oraz przemyśle meblarskim. Szczególnie dobrze sprawdzają się wszędzie tam, gdzie możliwe jest zastosowanie tylko jednego klipsa, na przykład w konstrukcjach korpusowych oraz stelażach krzeseł i stołów. Dwa idealnie dopasowane klipsy ze stali sprężynowej wsuwają się podczas montażu jeden w drugi, tworząc połączenie całkowicie odporne na przekręcanie. Dzięki temu rozwiązanie łączy bardzo wysoką siłę docisku z pełnym zabezpieczeniem przed skręcaniem połączenia.

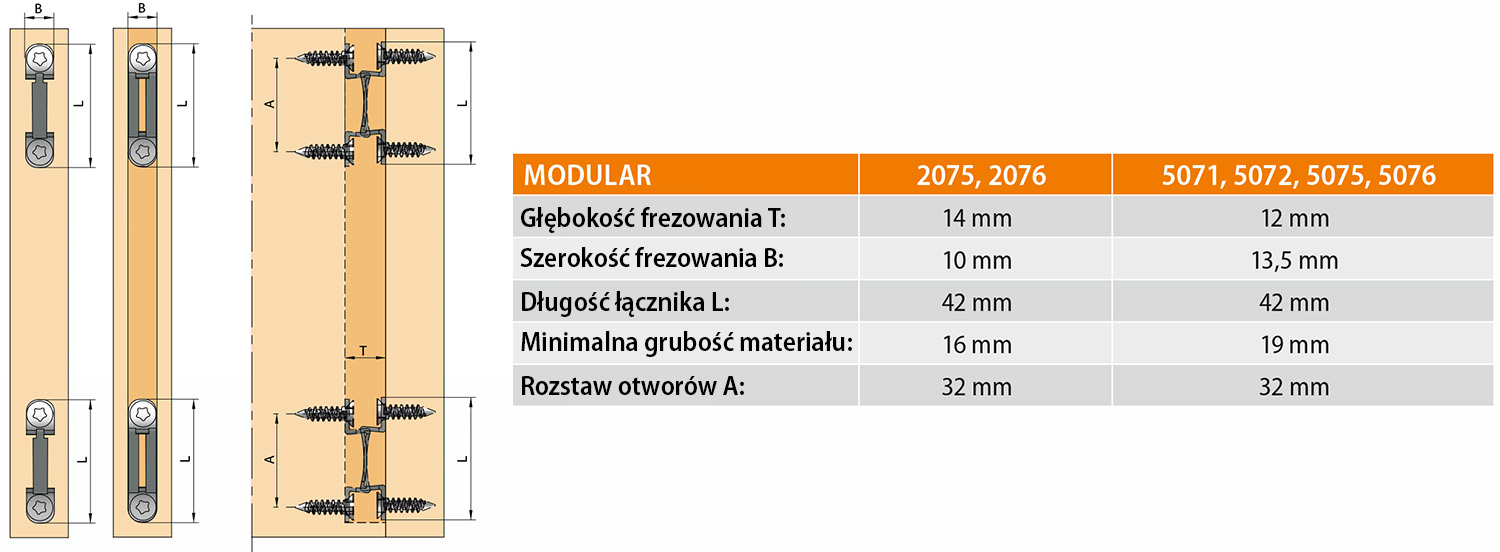

MODULAR Anti-Torsion jest dostępny w dwóch szerokościach i może być stosowany w materiałach o grubości od 13 mm. Może być wykorzystywany zarówno jako łącznik końcowy z ogranicznikiem, jak i do wsuwania półek na przelot. Ten ukryty, samonapinający łącznik wsuwany może być mocowany w rastrze 32 mm. W zależności od potrzeb dostępne są warianty rozłączne, trudno rozłączne oraz blokowane.
| Zastosowanie | Do połączeń korpusowych lub ramowych o wysokiej odporności na skręcanie. |
| Zalety | Odporny na skręcanie, ukryty i samonapinający łącznik, przystosowany do montażu w rastrze 32 mm, z możliwością ponownego demontażu. |
| Przeznaczenie | Do wszystkich materiałów drewnianych, tworzyw sztucznych i płyt drewnopochodnych od grubości 16 mm |
| Obróbka | Przy użyciu frezarki stołowej, frezarki CNC, wiertarki do otworów podłużnych lub ręcznej frezarki górnowrzecionowej |
| Mocowanie | Za pomocą wkrętów z łbem walcowym lub stożkowym o średnicy do 5 mm (długość wg potrzeb) |
Szybki montaż
- Wydajne rozwiązanie, doskonale sprawdzające się w produkcji seryjnej
- Elementy można połączyć w kilka sekund poprzez proste wsunięcie
- Redukcja kosztów pracy i wyposażenia
- Wysoki stopień prefabrykacji
- Elementy mogą być transportowane oddzielnie i łatwo montowane na miejscu
Niewidoczne połączenie
- Atrakcyjne rozwiązanie dla architektów i użytkowników końcowych
- Ukryte połączenie
Samonapinające
- Klipsy można demontować i ponownie montować
Wszechstronne zastosowanie
- Do materiałów o grubości od 16 mm
- Do wszystkich rodzajów drewna i materiałów drewnopochodnych, tworzyw sztucznych oraz stali i aluminium
- 4 rodzaje klipsów: przelotowe, bez blokady, z częściową blokadą oraz z blokadą
Trwałe i wytrzymałe
- Solidna konstrukcja ze stali sprężynowej
- Dłuższe wkręty z łbem walcowym (ok. 5 × 60 mm) mogą znacząco zwiększyć wytrzymałość połączenia
- Idealne rozwiązanie do produkcji przemysłowej z wykorzystaniem obrabiarek CNC
- Klipsy MODULAR mogą być przyspawane do stali (np. blachy o grubości ok. 1,6 mm) metodą spawania drutowego
- Gniazda pod łączniki są zwykle frezowane w krawędzi płyty, jednak w razie potrzeby mogą być również wykonane w jej powierzchni
- Aby zapobiec obracaniu się współpracujących elementów (bez zastosowania zabezpieczenia przed obrotem), należy zamocować wkręt pasowany w gnieździe, a klips na powierzchni elementu
- W przypadku ręcznych frezarek górnowrzecionowych zalecamy stosowanie szablonu MODULAR do wiercenia i kontroli głębokości, który zapewnia precyzyjny montaż za każdym razem
- Możliwość stosowania we wszystkich materiałach drewnianych i płytach drewnopochodnych
Do połączeń korpusowych lub ramowych o wysokiej odporności na skręcanie.
