MEGANT® S

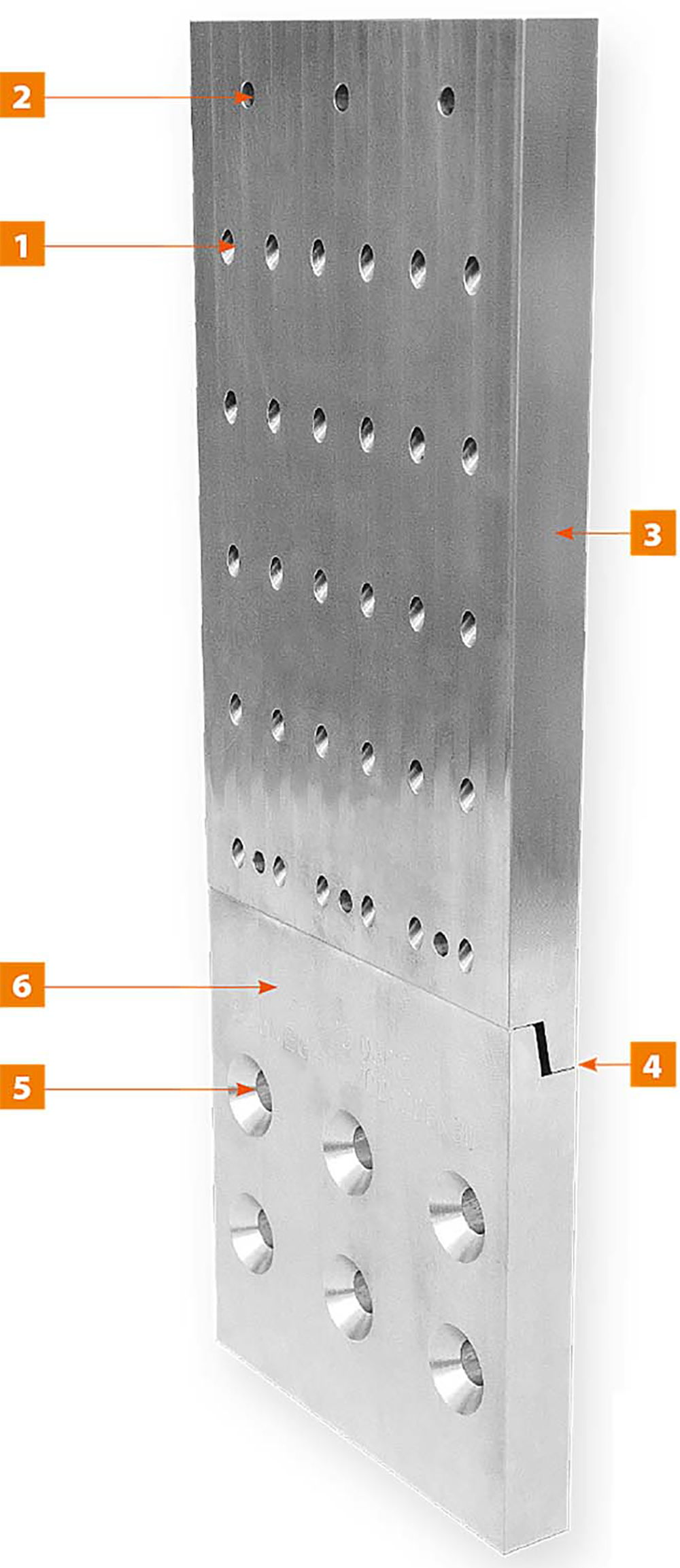

1
Otwory skośne 45° do montażu za pomocą wkrętów do konstrukcji drewnianych o Ø 8 mm / 10 mm. Opcjonalnie dostępne są szablony wiertarskie do nawiercania otworów wstępnych w drewnie liściastym.
2
Otwory poziome do pozycjonowania płytki łącznika.
3
Płytka łącznika o grubości 30 mm wykonana z aluminium o wysokiej wytrzymałości, przeznaczona do przenoszenia obciążeń na belkę drugorzędną z drewna do 950 kN.
4
Przegubowy punkt połączenia zapewnia wystarczającą swobodę ruchu, aby kompensować ugięcie belki drugorzędnej oraz tolerancje długości do 4,4 mm na jedno złącze.
5
Otwory montażowe dla śrub z łbem stożkowym M16.
6
Dolna płytka łącznika do belki głównej / słupa, przeznaczona opcjonalnie do połączeń z drewnem, stalą lub betonem.
Dostępne w czterech rozmiarach i dwóch wariantach:
Warianty połączeń drewno–drewno:
1180x200x30 i 680x200x30
Warianty połączeń drewno–drewno:
1180x200x30 i 680x200x30
Warianty połączeń drewno–stal–beton:
30x200x30 i 530x200x30
Zalety systemu
- Do montażu ukrytego lub widocznego
- Tolerancja długości do 4,4 mm
- Do wysokich i długich belek BSH
- Umożliwia większe tolerancje wykonania
- Tylko dwa elementy łącznika
Przenoszenie obciążeń do 950 kN
Dzięki wprowadzeniu przegubowego łącznika MEGANT® S rodzina Megant została ponownie rozszerzona. MEGANT® S jest przeznaczony do konstrukcji wymagających przenoszenia ekstremalnych obciążeń do 950 kN.

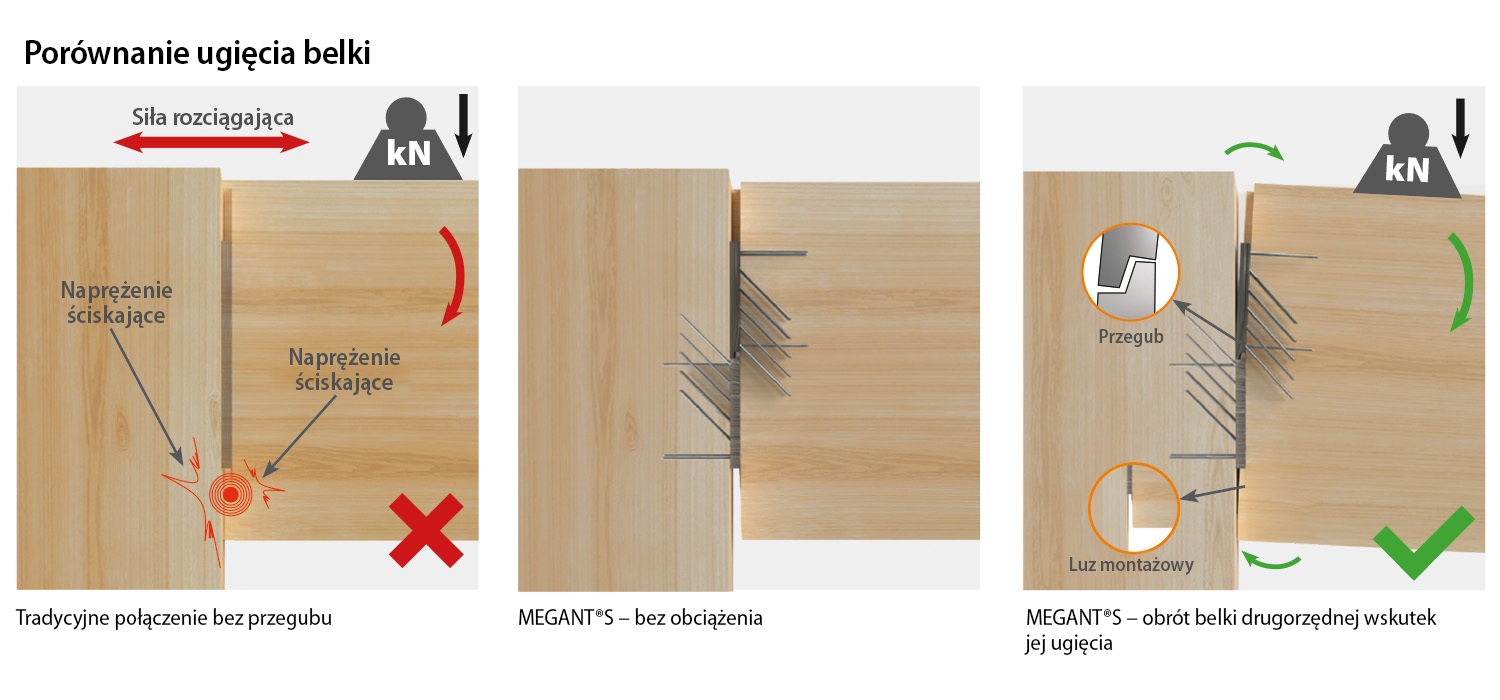

Dzięki swojej przegubowej konstrukcji umożliwia ugięcie belki drugorzędnej bez problemów związanych ze sztywnością skrętną. Takie rozwiązanie zapobiega powstawaniu naprężeń w łączonych elementach, co korzystnie wpływa na trwałość konstrukcji. Łącznik idealnie nadaje się do wysokich i długich belek BSH, które mogą ulegać odkształceniom pod obciążeniem.

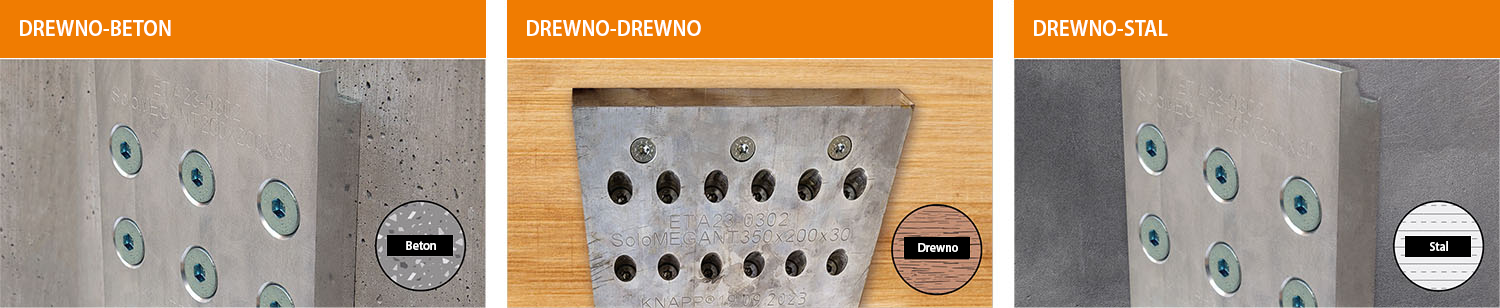

MEGANT® S, składający się z dwóch ułożonych jeden nad drugim płyt łącznika, umożliwia łączenie wszystkich typowych materiałów budowlanych:
- Połączenia drewno–drewno
- drewno konstrukcyjne lite (drewno iglaste NH lub liściaste LH)
- drewno klejone warstwowo (BSH – świerk lub jesion/buk)
- drewno fornirowane warstwowo NH lub LH (Kerto / BauBuche)
- Połączenia drewno–stal
- Połączenia drewno–beton
MEGANT® S w liczbach
- 950 kN
- Tolerancja długościowa 4,4 mm
- Długość wsunięcia 20 mm
- Wysokowytrzymałe aluminium o grubości 30 mm
