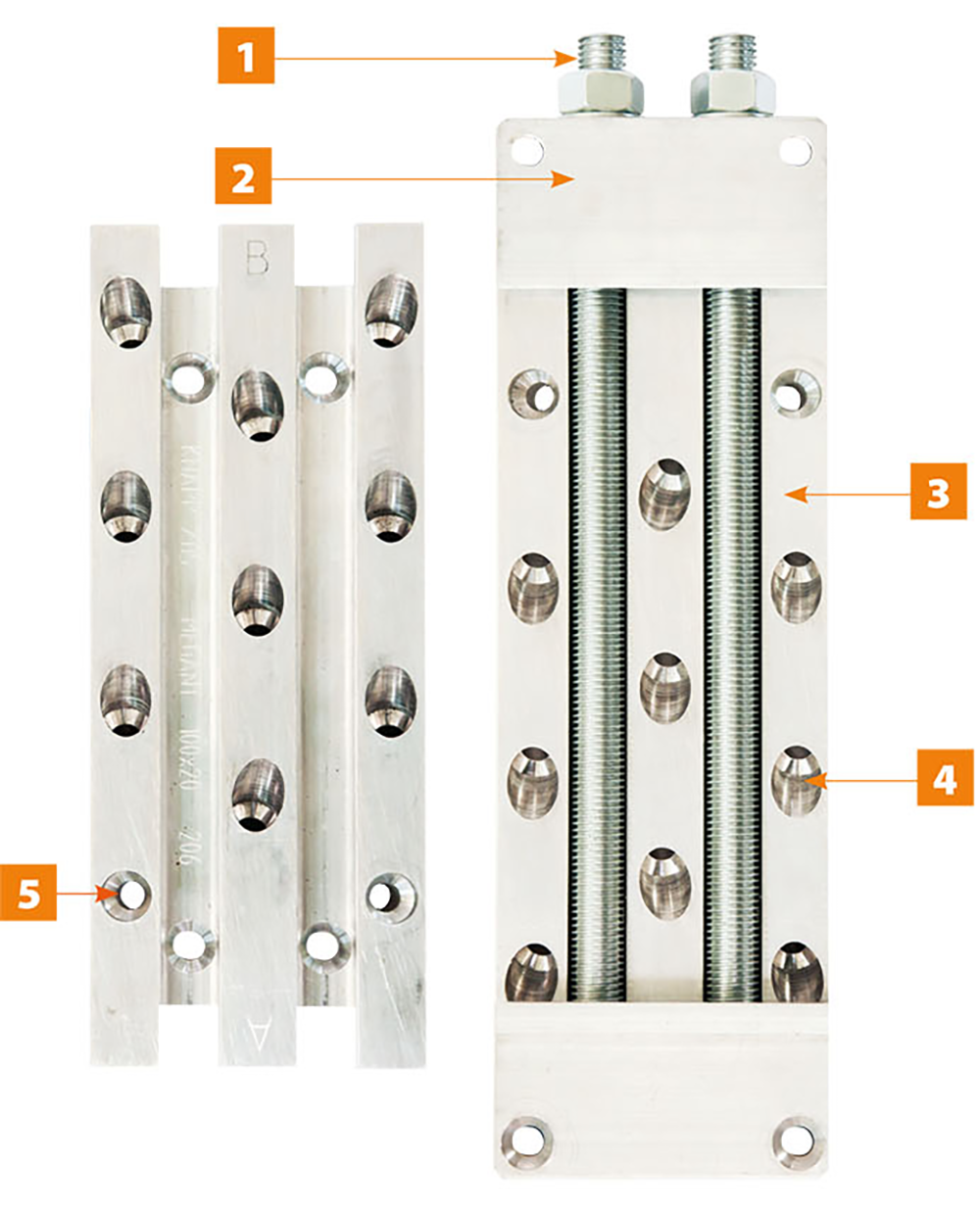

MEGANT® – łącznik do dużych obciążeń
1
Pręty gwintowane wraz z podkładkami i nakrętkami sześciokątnymi przenoszą siły rozciągające.
2
Łopatkowe szczęki napinające z aluminium przenoszą siły pionowe i rozciągające z belki drugorzędnej (podrzędnej) na belkę główną, a po napięciu tworzą szczelną fugę między obiema płytkami łącznika. Dodatkowo szczęki napinające mogą być wykorzystane podczas montażu do oparcia belek.
3
Płyty podstawy z aluminium o wysokiej wytrzymałości z otworami montażowymi do wkrętów z pełnym gwintem pod kątem 45° i 90°.
4
Dwukierunkowy układ wkrętów nachylonych pod kątem, zapobiegający powstawaniu pęknięć w belce głównej/słupie.
5
Wkręty poziome do przenoszenia sił rozciągających wynikających z momentu mimośrodowego.
Odporność ogniowa (EN 1995-1-2) dzięki montażowi zakrytemu z 3 stron oraz szczelnemu wypełnieniu spoin (R30 ≥ 28 mm, R60 ≥ 49 mm)
Dla tych łączników dostępne jest bezpłatne narzędzie do wymiarowania KNAPP
Narzędzie do wymiarowania umożliwia wygodne obliczanie wymiarów elementów drewnianych oraz dobór odpowiednich rozmiarów łączników, eliminując konieczność czasochłonnego wymiarowania wstępnego. Narzędzie stanowi praktyczną pomoc i zapewnia projektantom oraz konstruktorom podstawę do przeprowadzania obliczeń statycznych projektów.
