RICON® Stal ocynkowana – połączenie pojedyncze (EA)

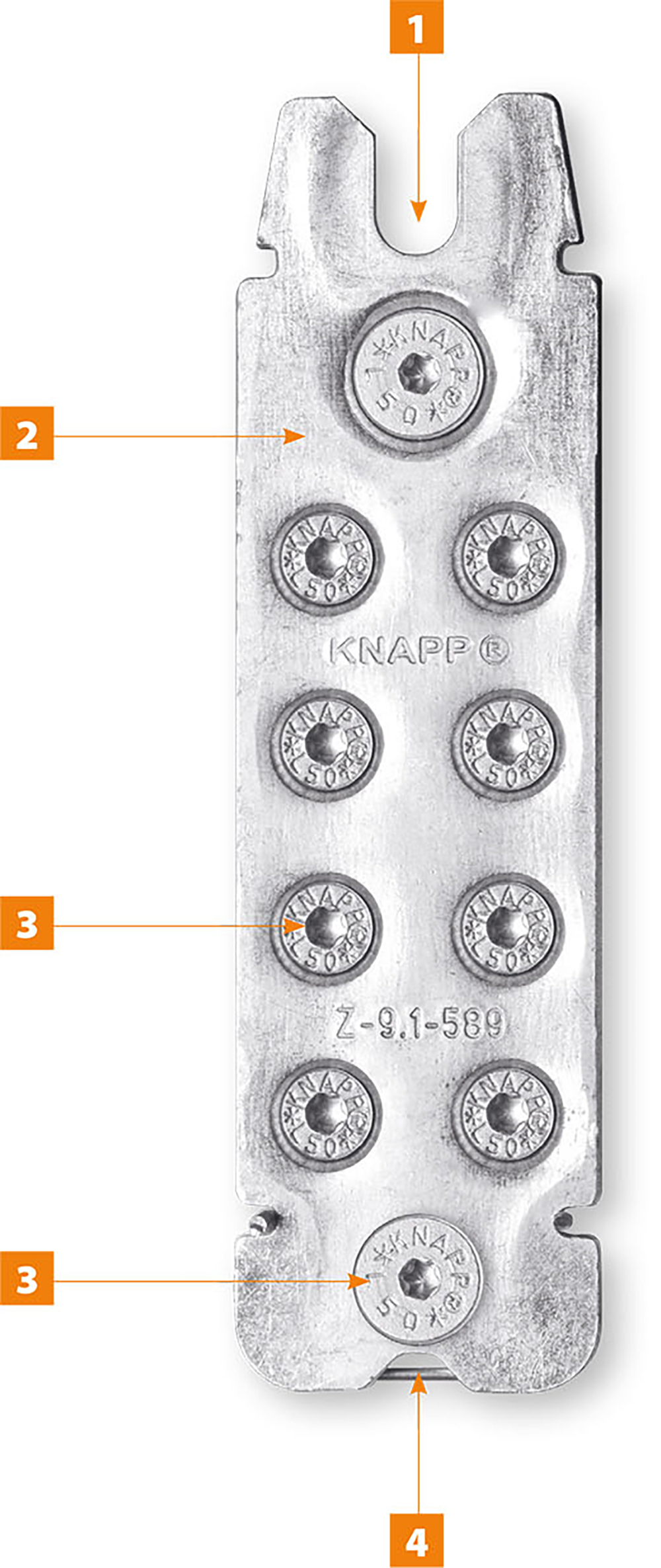

1
Profil w kształcie jaskółczego ogona zapewnia optymalne osadzenie wkrętów mocujących RICON® z łbem stożkowym. Krótka droga dokręcania i wsuwania ułatwia zawieszanie elementów oraz gwarantuje szczelne i szybkie połączenie komponentów.
2
Łącznik RICON® składa się z dwóch identycznych elementów i jest produkowany w Austrii z wysokiej jakości stali ocynkowanej.
3
Śruby mocujące RICON® z łbem stożkowym o średnicy Ø 5 mm i Ø 8 mm z gniazdem Torx 35. Regulowane śruby mocujące umożliwiają kompensację tolerancji montażowych. Wzmocniony trzpień z ogranicznikiem zapewnia prawidłowe osadzenie oraz odpowiedni odstęp między śrubami.
4
Zatrzask zabezpieczający RICON® wykonany z nierdzewnego drutu ze stali sprężynowej jest przed montażem końcowym wpinany w przeznaczony do tego otwór i automatycznie zabezpiecza połączenie przeciw kierunkowi wsuwu. W razie potrzeby zatrzask można ponownie odblokować.
Ochrona przeciwpożarowa: odporność ogniowa (EN 1995‑1‑2) dzięki ukrytemu, szczelnemu montażowi z 3–4 stron (R30 ≥ 28 mm, R60 ≥ 49 mm)
RICON® | Łącznik do nowoczesnych drewniano‑szklanych fasad słupowo‑ryglowych do 23,4 kN*
- Zastosowania: niewidoczne połączenia słupowo‑ryglowe oraz połączenia belek głównych i drugorzędnych
- Połączenia: materiały drewniane, np. drewno fornirowane warstwowo (Kerto®), BauBuche, drewno liściaste, stal oraz beton
- Obszary zastosowania: fasady drewniano‑aluminiowo‑szklane, ogrody zimowe, zadaszenia, pergole, budownictwo szkieletowe drewniane
Zalety systemu:
- Dopuszczony do mimośrodowych obciążeń od szkła do 700 kg

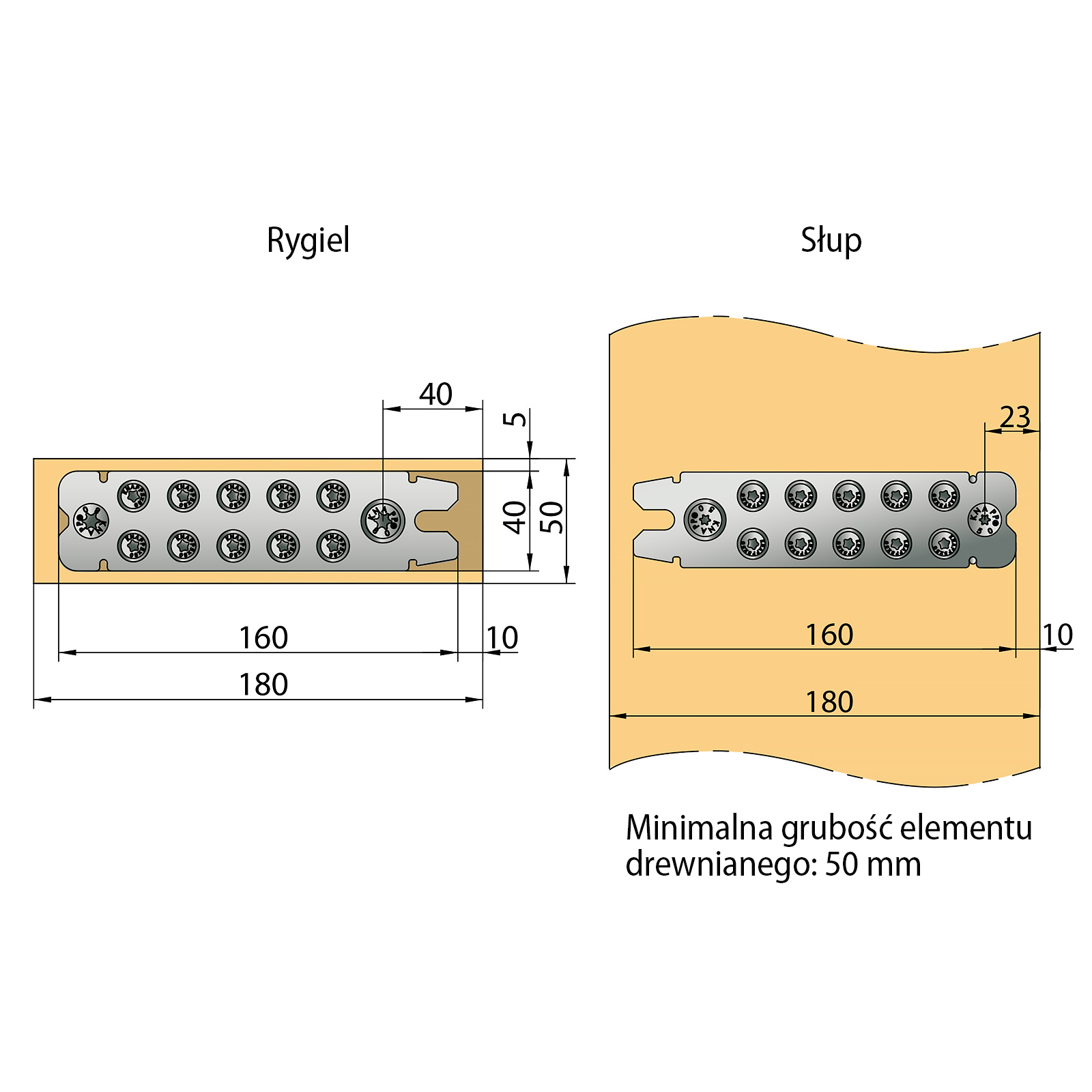

- Smukły wygląd profilu – szerokość elementu drewnianego od 50 mm
- Uniwersalne połączenie ze wszystkimi materiałami drewnianymi, stalą oraz betonem
- Trwała szczelność połączenia – system RICON® umożliwia regulację w celu kompensacji tolerancji
- Elastyczność montażu – możliwość montażu od zewnątrz i od wewnątrz

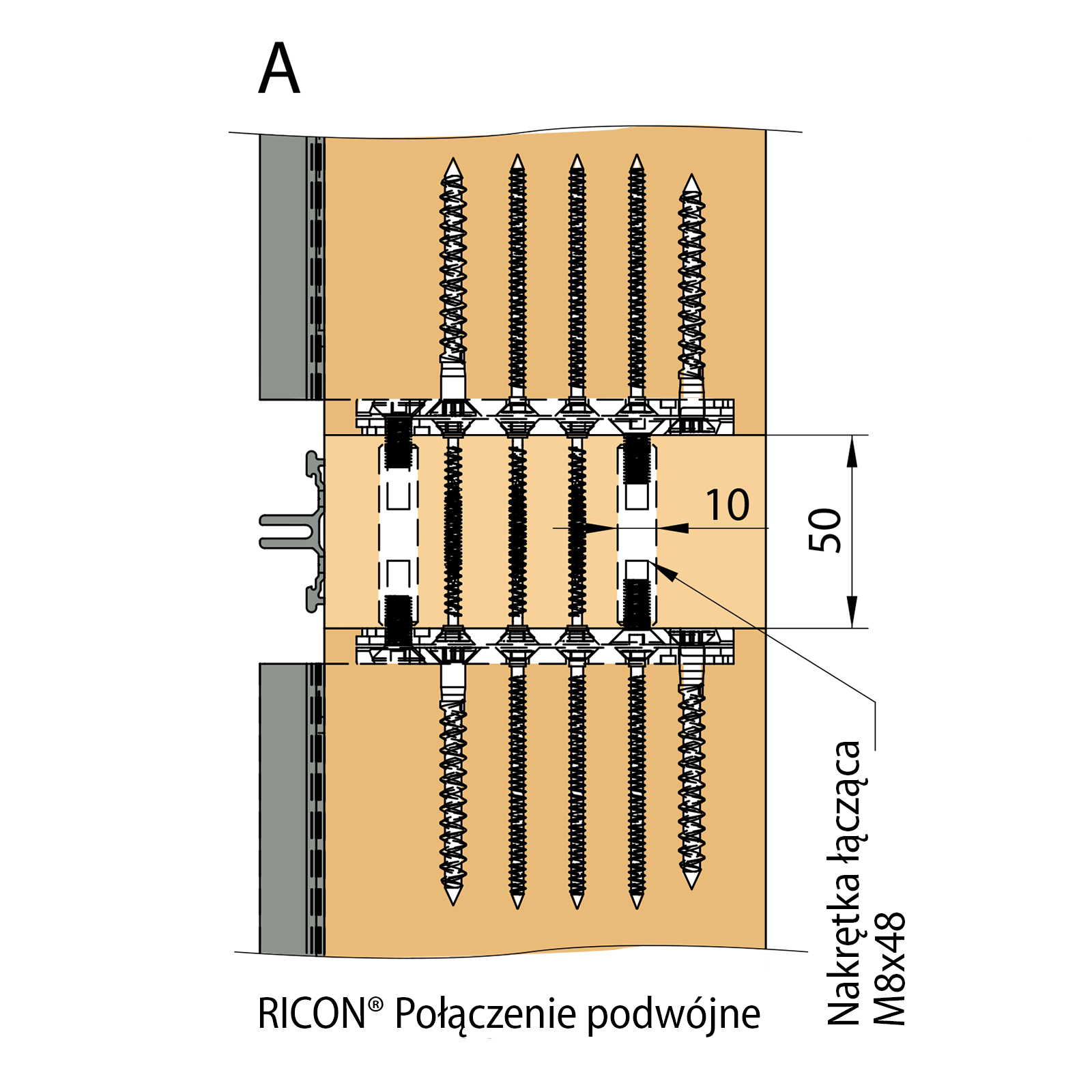

- Wszechstronność – możliwość zastosowania jako połączenie pojedyncze i podwójne
- Unikalne rozwiązanie – do fasad wielobocznych
- Możliwość wielokrotnego demontażu i ponownego montażu

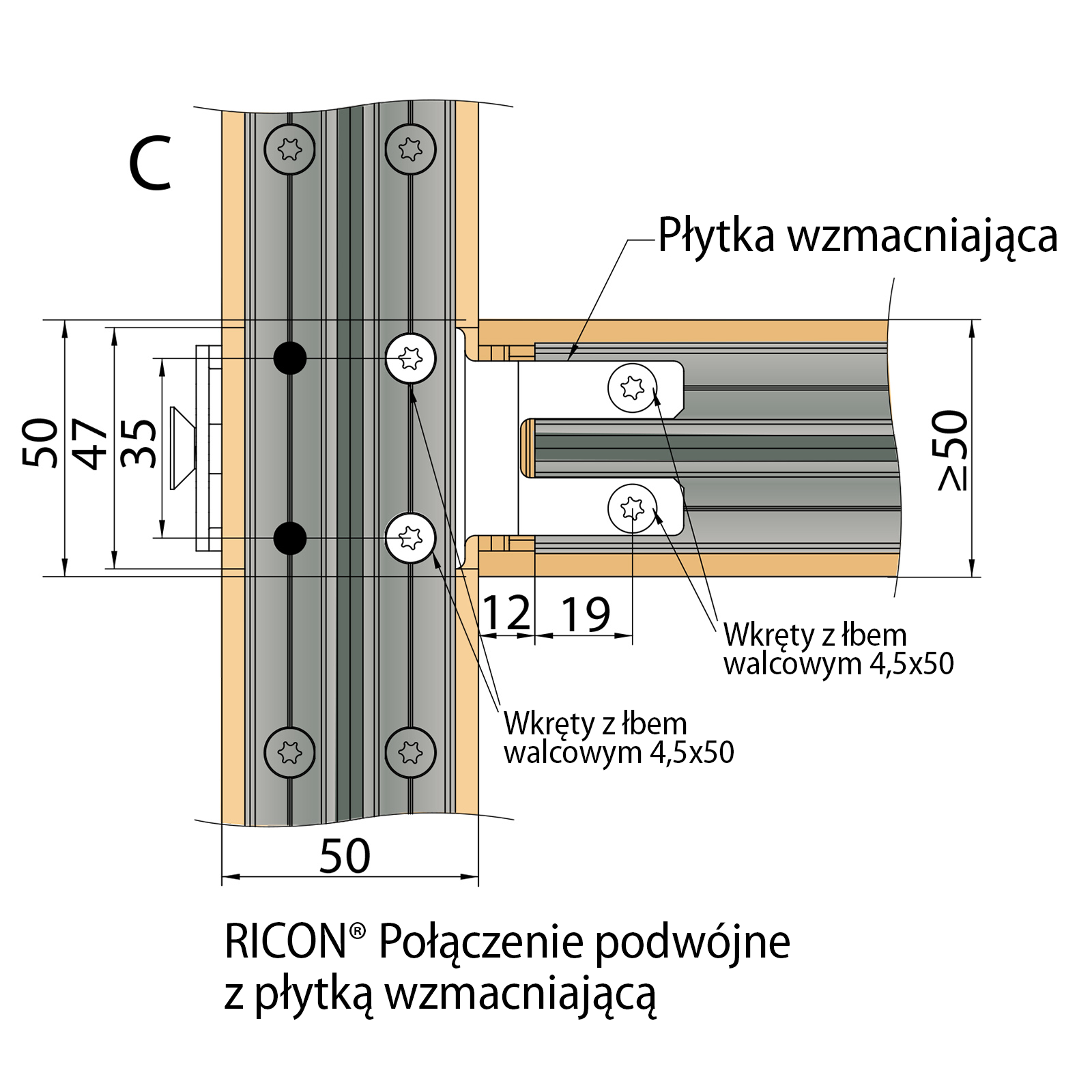

- Kompatybilny z aluminiowymi profilami bazowymi firm RP, Schüco, MBJ, Guttmann, RAICO, Stabalux (inne na zapytanie)
- Zastosowanie do niewidocznych połączeń belek głównych i drugorzędnych
- Wysoki stopień prefabrykacji – szybki i precyzyjny montaż na budowie
- Elementy łączone bez użycia połączeń śrubowych
- Możliwość regulacji szerokości szczelin oraz kompensacji tolerancji wykonawczych na budowie
- Odporność ogniowa (DIN 4102-2) dzięki czterostronnie zakrytemu, szczelnemu montażowi
(R30 ≥ 20 mm, R60 ≥ 40 mm) - Dopuszczalne zastosowanie również z warstwą pośrednią
- Podwyższona odporność korozyjna do pływalni krytych, hal jeździeckich, budynków inwentarskich oraz gospodarczych
- Rozszerzenie ETA dla drewna liściastego
Odporność korozyjna:
Powłoki specjalne dostępne na zapytanie (np. do stosowania w strefach nadmorskich).
Tabela obciążeń – wartości charakterystyczne i obliczeniowe
W interaktywnej tabeli obciążeń opartej na arkuszu Excel dostępne są wartości charakterystyczne oraz wartości obliczeniowe zgodnie z ETA‑10/0189, które można dobierać według indywidualnych kryteriów. Umożliwia ona szybkie i proste wykonanie własnej wstępnej analizy nośności; możliwe jest również elastyczne obliczanie połączeń ukośnych z zastosowaniem wybranych wkrętów.
Pobierz interaktywną tabelę obciążeń w sekcji plików do pobrania
Dla tych łączników dostępne jest bezpłatne narzędzie do wymiarowania KNAPP
Narzędzie do wymiarowania umożliwia wygodne obliczanie wymiarów elementów drewnianych oraz dobór odpowiednich rozmiarów łączników, eliminując konieczność czasochłonnego wymiarowania wstępnego. Narzędzie stanowi praktyczną pomoc i zapewnia projektantom oraz konstruktorom podstawę do przeprowadzania obliczeń statycznych projektów.
Zamów narzędzie do wymiarowania
