Korpus- und Zargenverbinder aus Federstahl, mit Anschlag

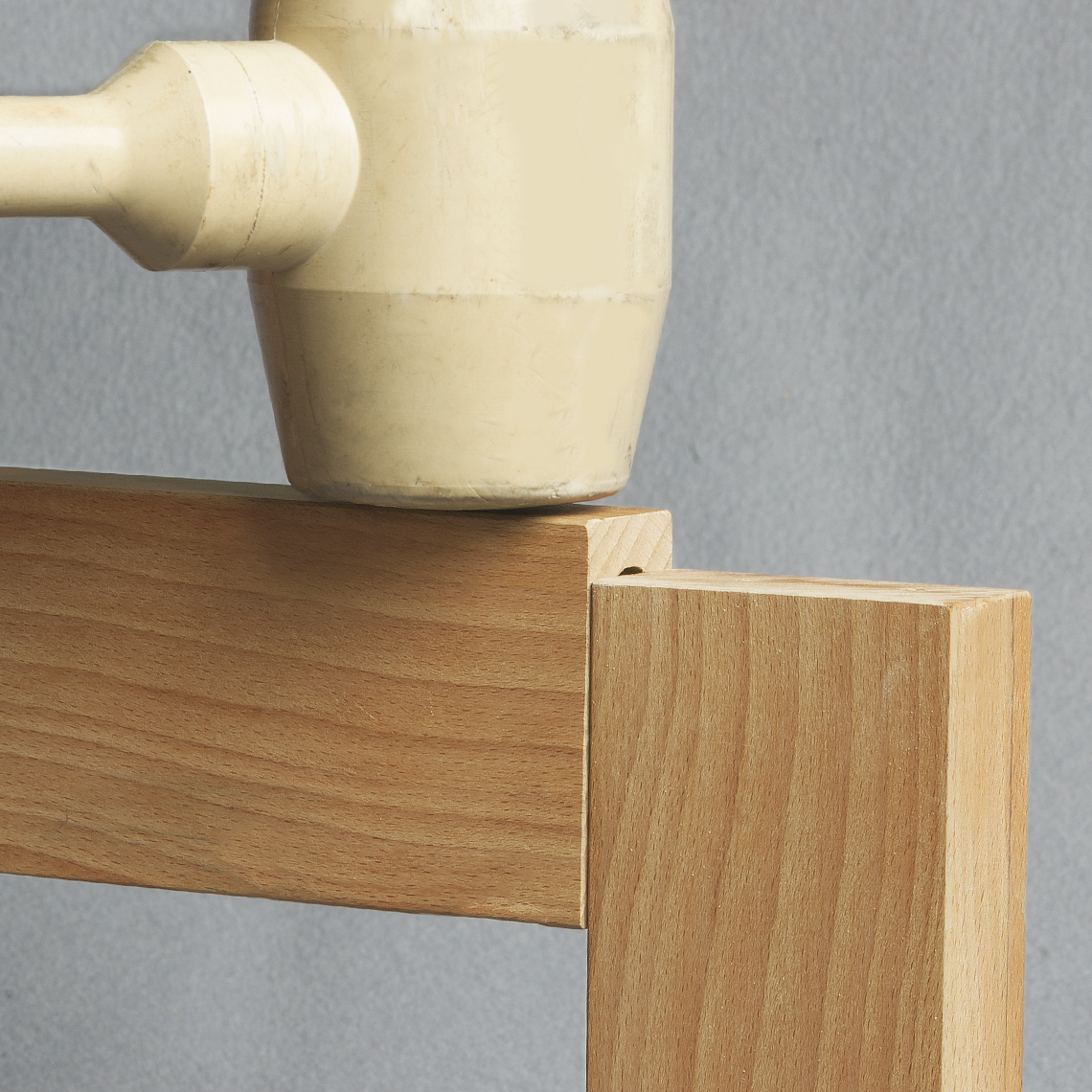

Modular Anti Torsion ist ein torsionssteifer, verdeckter, selbstspannender Verbinder im 32 mm Raster. Er ist verschraubbar und wieder lösbar und in zwei Varianten erhältlich. Die Verbinder haben einen Anschlag und verhindern ein Durchschieben der Korpusteile. Beide Versionen bestehen aus einem rechten und einem linken Bauteil. Die Befestigung kann mit PH- oder SK-Schrauben (Ø = 5 mm) ausgeführt werden. Die Schaubenlänge kann selbst bestimmt werden.

Auf Grund der Bauweise und Materialart (Federstahl) ist ein dauerhafter Anpressdruck nach dem Zusammenfügen gewährleistet.

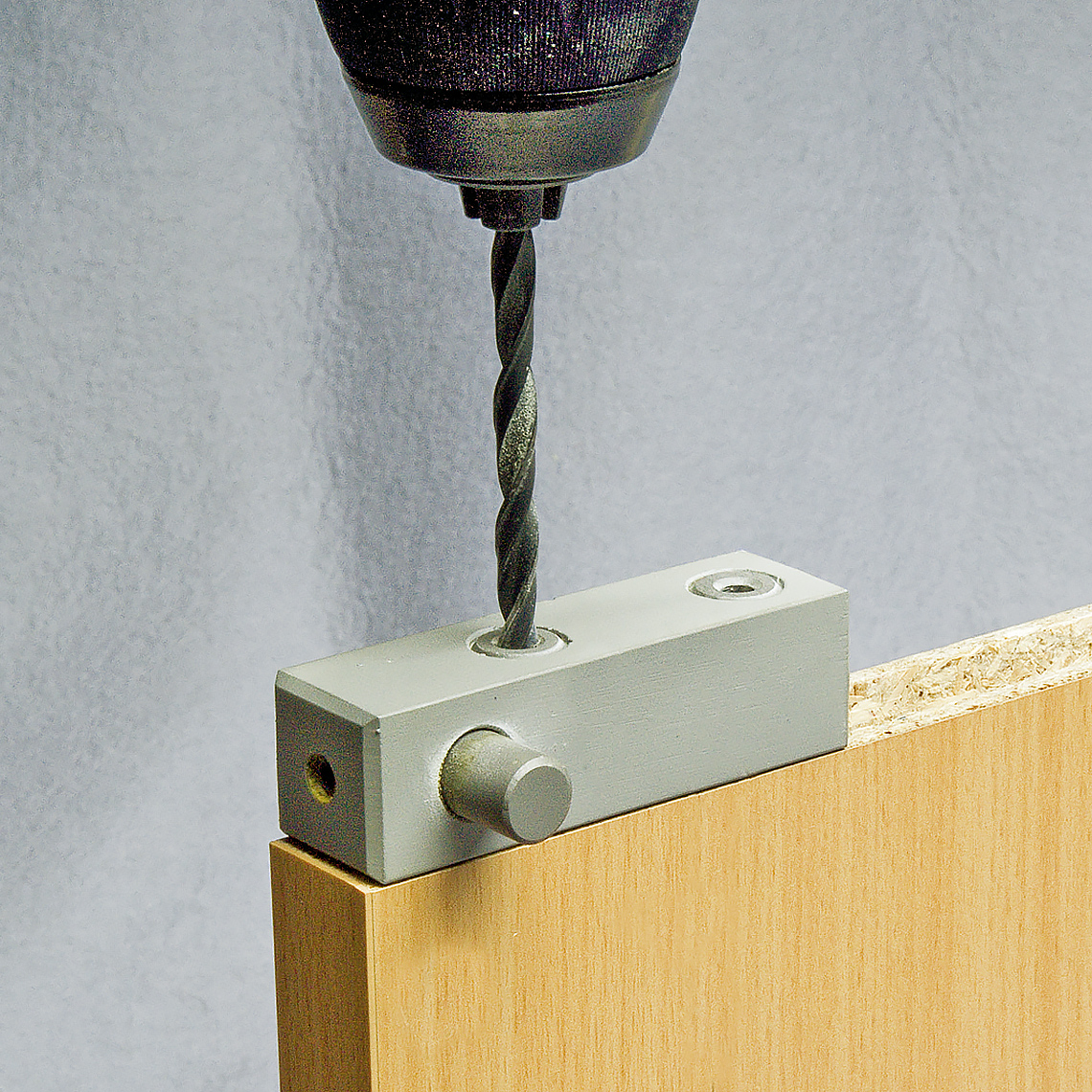

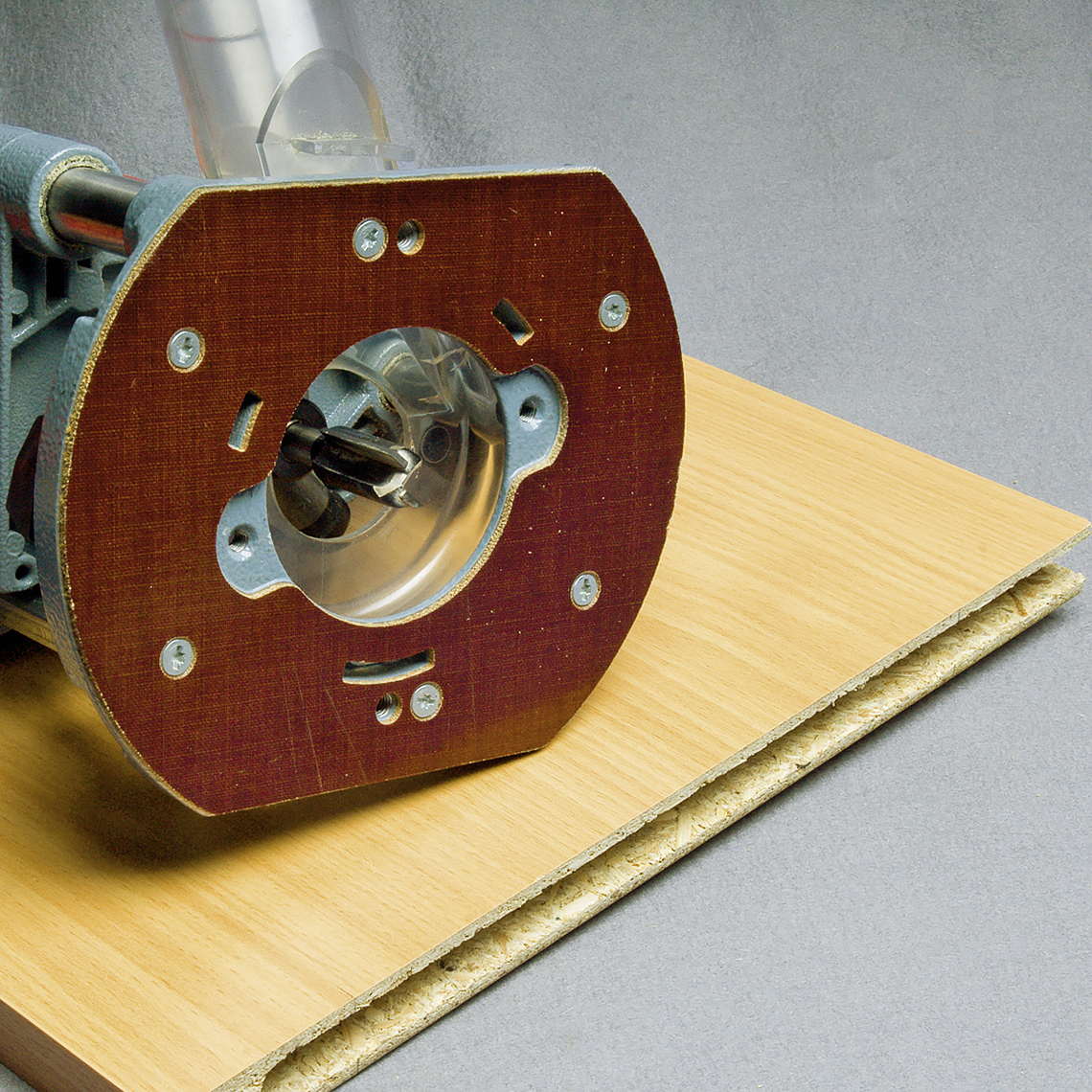

Die Verarbeitung der Modular-Verbinder kann mit einer Tischfräse, Handoberfräse, Langlochbohrmaschine oder einem CNC- Bearbeitungszentrum erfolgen.

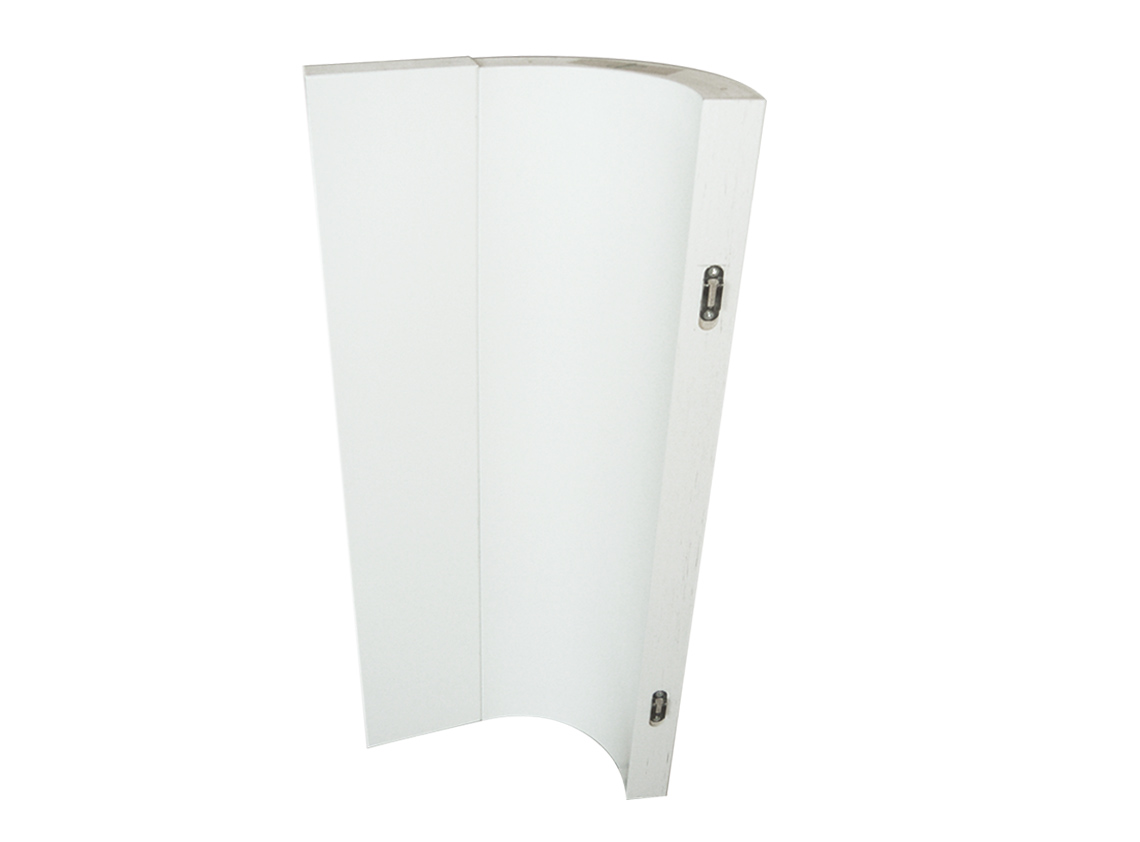

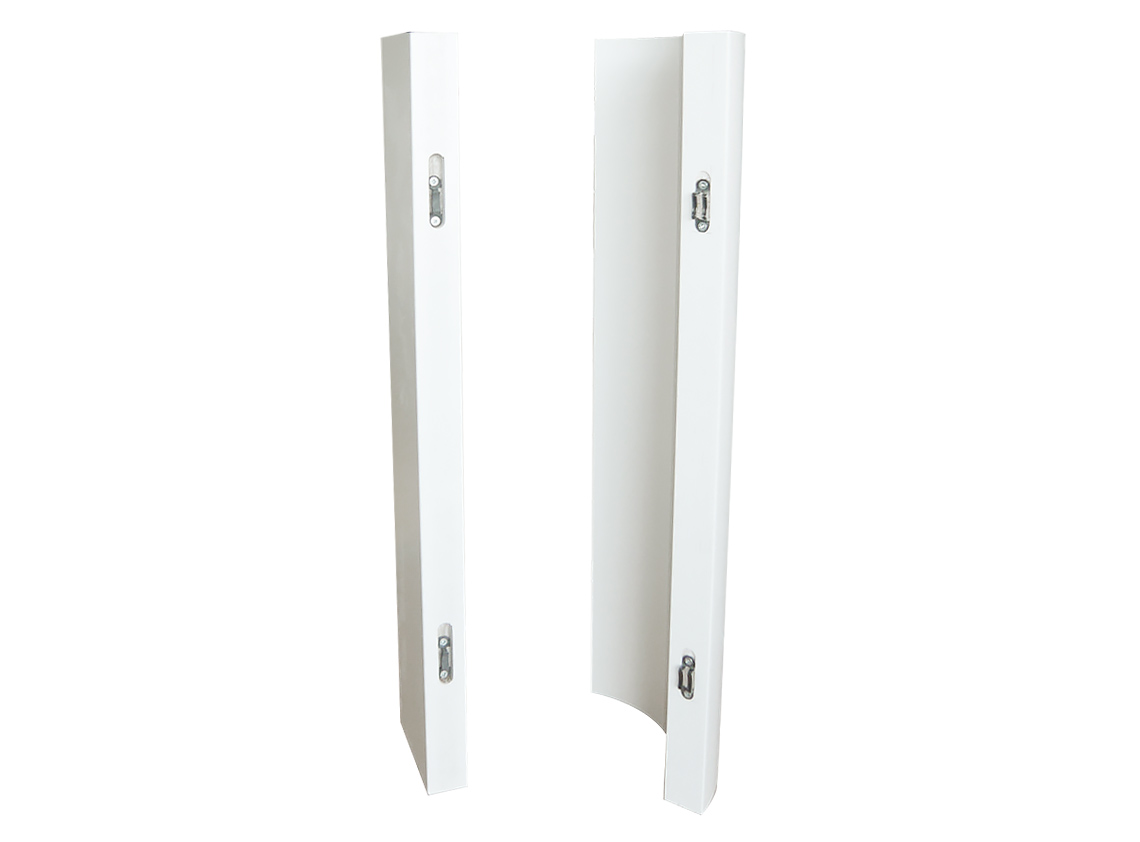

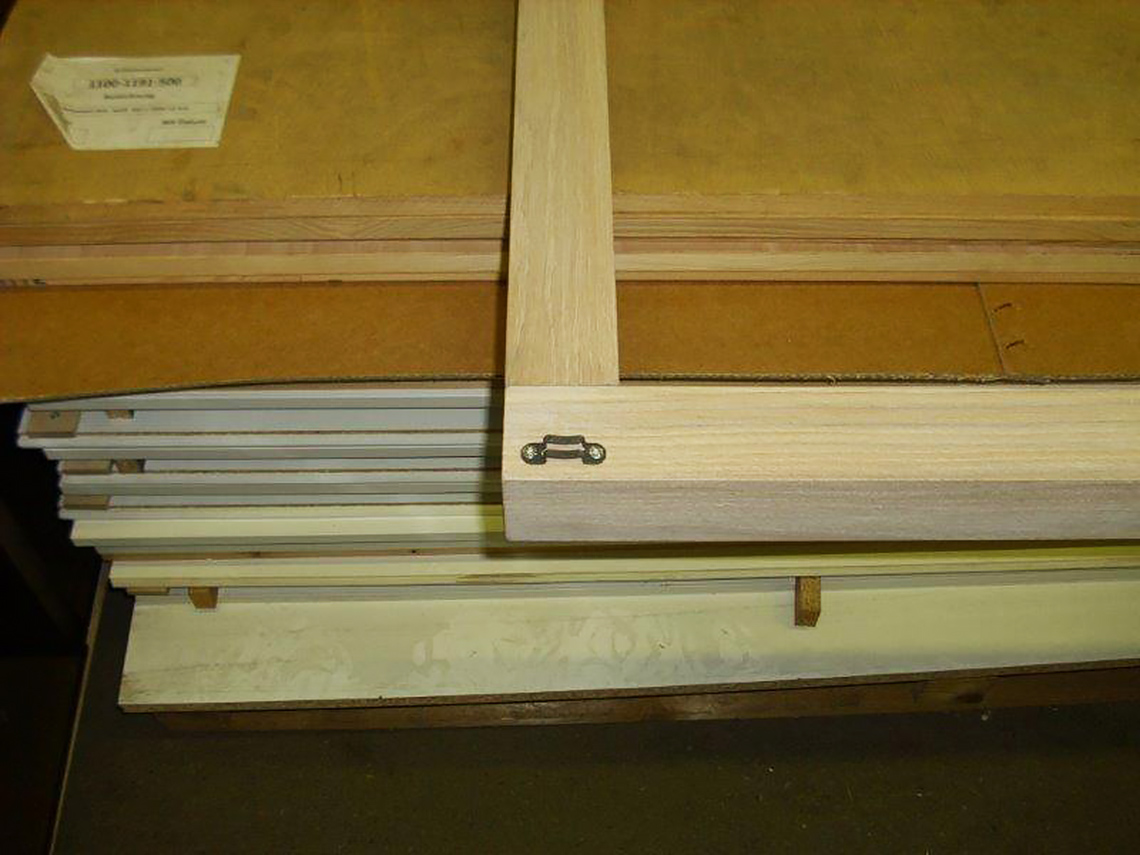

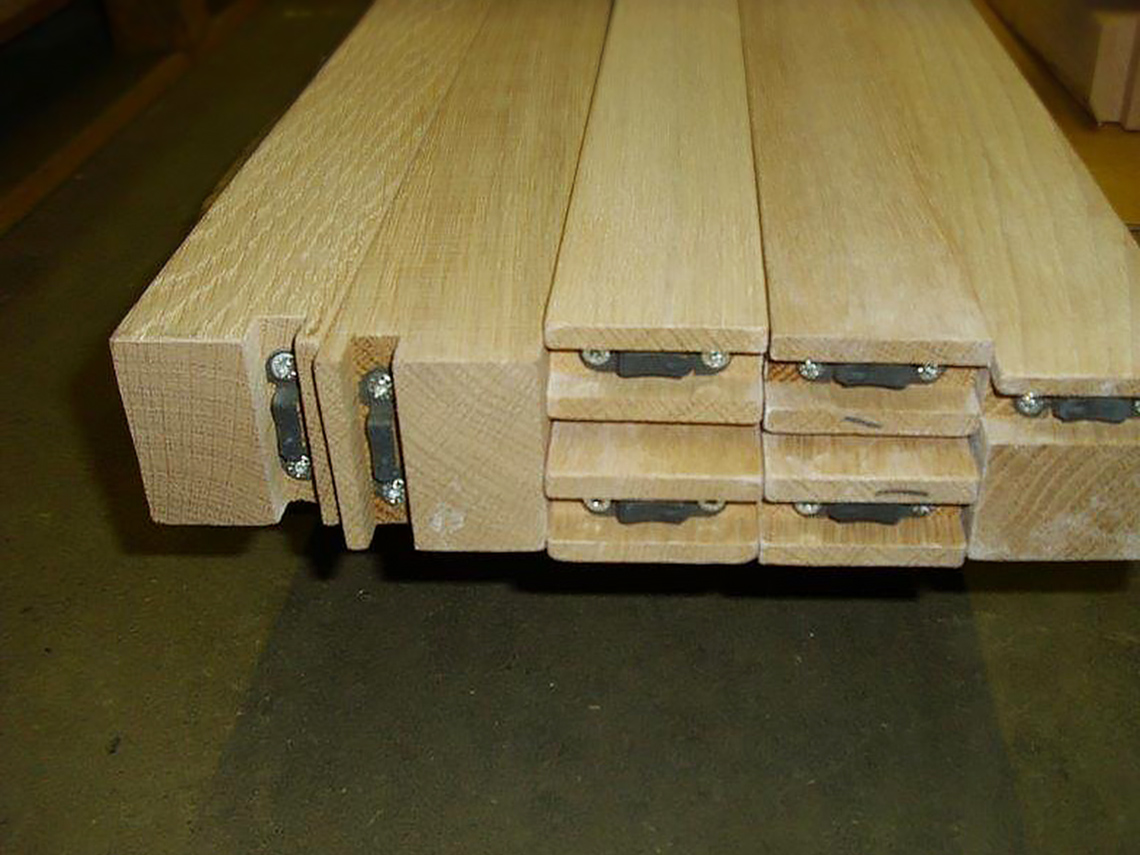

Die Verbinder sind für alle Massiv- und Sperrholzmaterialien ab 16 mm Materialstärke und als Korpus- oder Zargenverbindung einsetzbar. Das Modular-System sichert ein Verdrehen der jeweiligen Korpusteile.

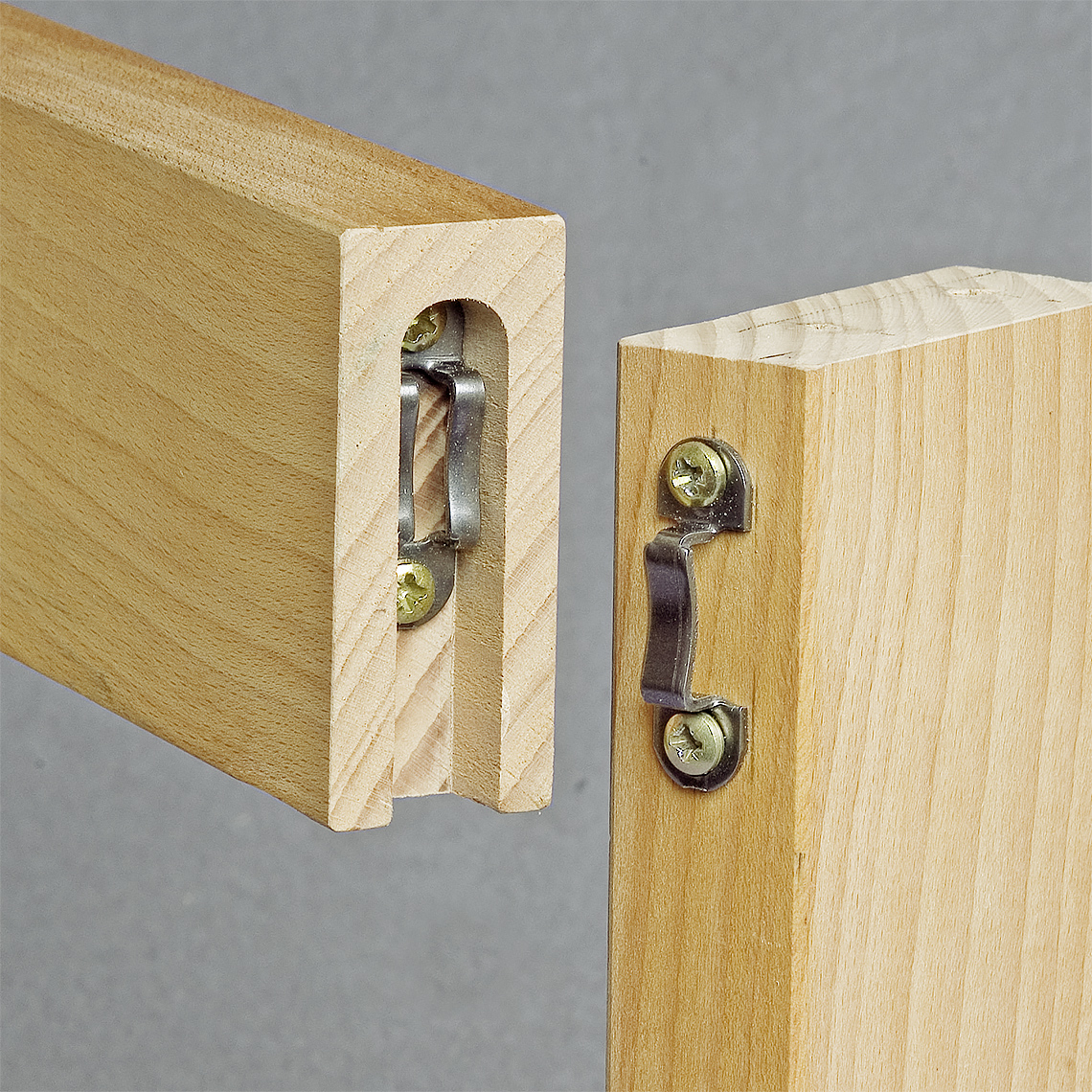

• Unsichtbar – Komplett verdeckter Verbinder bei Korpus und Zargen

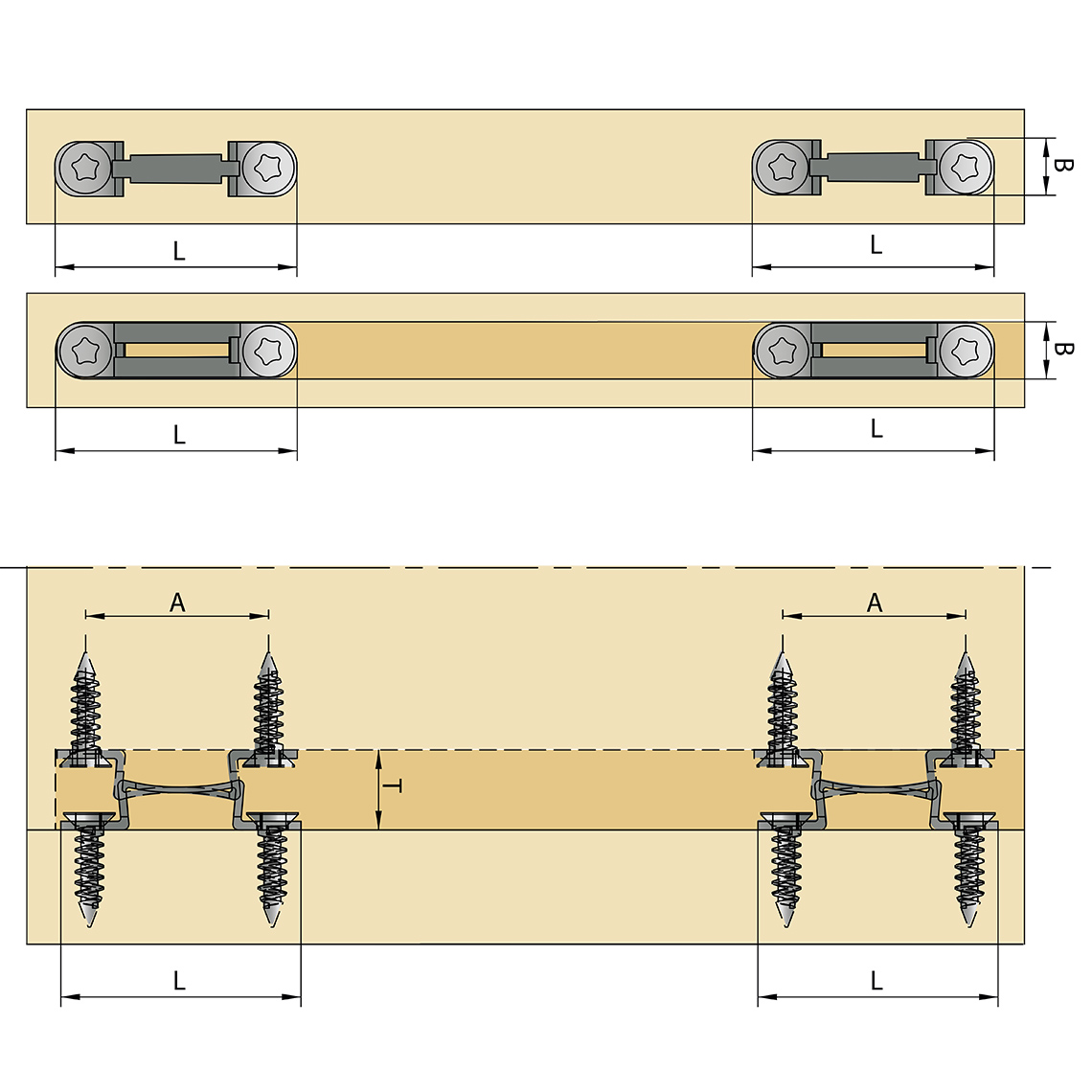

• Belastbar – Mit längeren PH oder SK Schrauben (circa 5 x 50) kann die Festigkeit des Verbinders im verwendeten Werkstoff erhöht werden

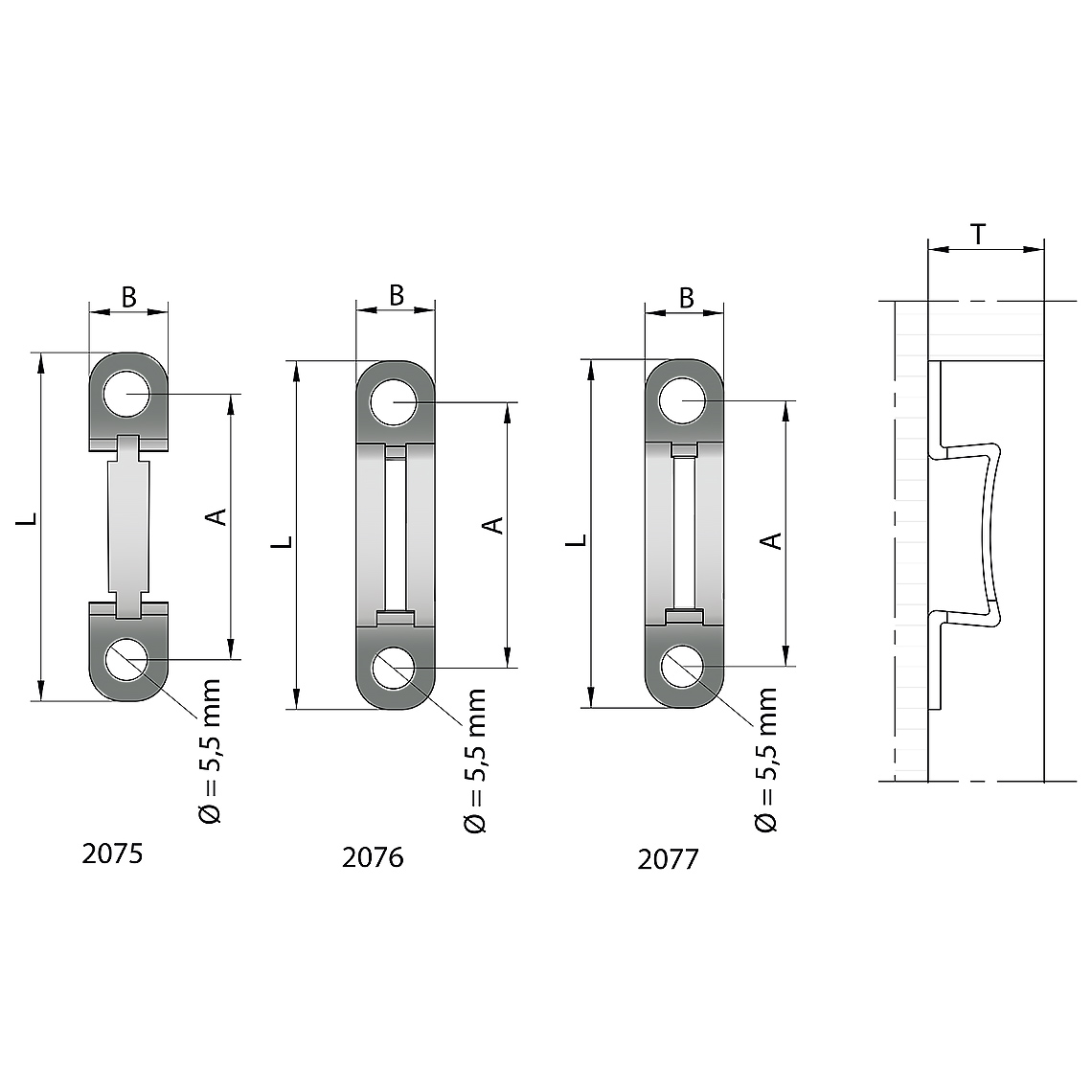

• Effizient – für eine Zeit- und Kostensparende Vormontage mittels einem CNC Bearbeitungszentrum, sollte der 5076 und 2076 um circa 3 mm und das jeweilige Gegenstück 5075 um 9 mm bzw. 2075 um circa 11 mm abgesenkt werden
• Einfach – Diese Positionierung ist exakt über das CNC Bearbeitungszentrum ausführbar und erleichtert das genaue Aufschrauben der Verbinder

Zwei Varianten:
