GIGANT – łącznik do belek głównych i drugorzędnych

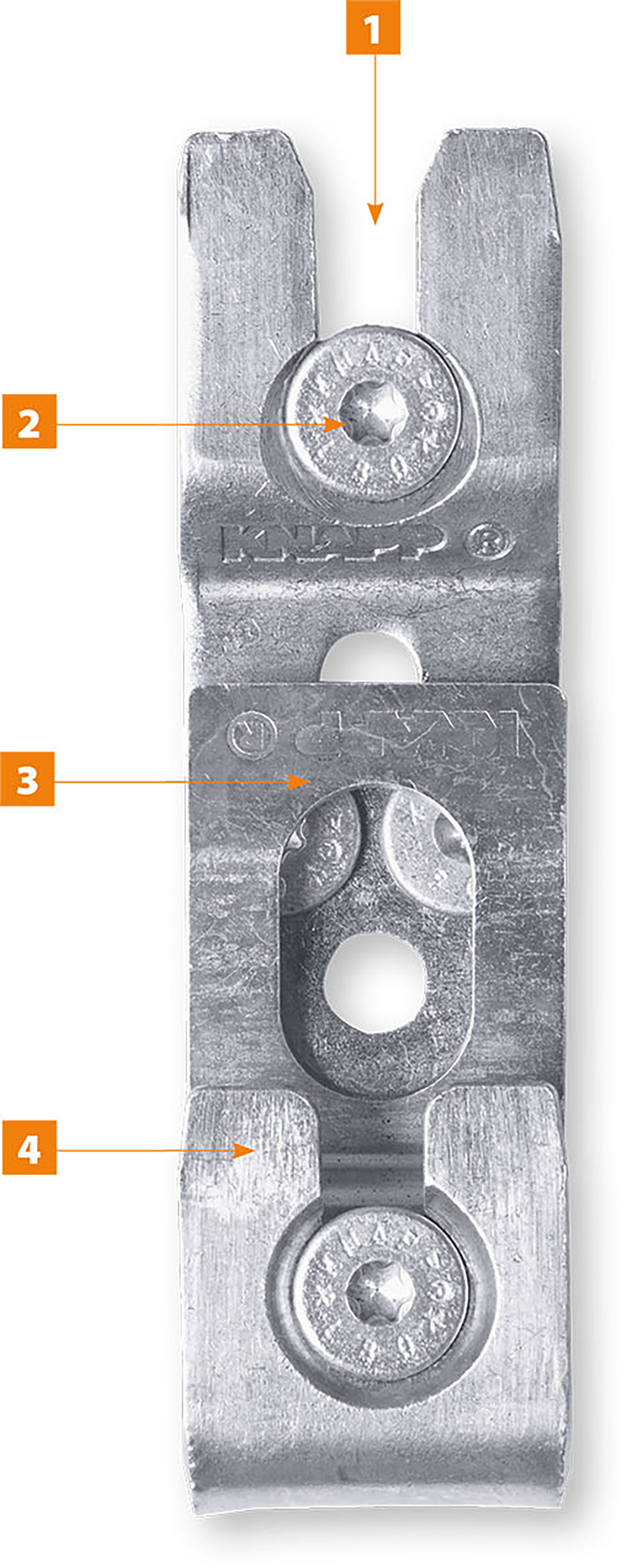

1
Profilowanie w kształcie litery V zapewnia łatwe pozycjonowanie. Skośna krawędź najazdowa wytwarza docisk łącznika i zapewnia łatwy montaż.
2
Wkręty KNAPP® z łbem stożkowym o długości 10 mm ze zintegrowaną końcówką wiercącą umożliwiają szybkie przykręcanie, a wzmocniony trzpień gwarantuje mocne połączenie przenoszące obciążenia.
3
Płytka blokująca zapewnia opcjonalne ryglowanie. Zabezpiecza połączenie przed wysunięciem w kierunku przeciwnym do kierunku wsuwania.
4
GIGANT jest produkowany w Austrii z wysokiej jakości stali ocynkowanej galwanicznie na niebiesko. Opcjonalnie dostępny również w wersji ocynkowanej ogniowo.
Odporność ogniowa (EN 1995-1-2) dzięki montażowi zakrytemu z 3 lub 4 stron oraz szczelnemu wypełnieniu spoin (R30 ≥ 28 mm, R60 ≥ 49 mm)
Tabela obciążeń – wartości charakterystyczne i obliczeniowe
W interaktywnej tabeli obciążeń opartej na arkuszu Excel dostępne są wartości charakterystyczne oraz wartości obliczeniowe zgodnie z ETA‑10/0189, które można dobierać według indywidualnych kryteriów. Umożliwia ona szybkie i proste wykonanie własnej wstępnej analizy nośności; możliwe jest również elastyczne obliczanie połączeń ukośnych z zastosowaniem wybranych wkrętów.
Pobierz interaktywną tabelę obciążeń w sekcji plików do pobrania
