RICON® S – łącznik do belek głównych i drugorzędnych

RICON® S – łącznik do belek głównych i drugorzędnych

RICON® S – łącznik do belek głównych i drugorzędnych

* Wartości charakterystyczne F2,Rk dla drewna GL24h w kierunku wsuwu obowiązują wyłącznie przy zastosowaniu oryginalnych wkrętów KNAPP® SK zgodnie z ETA‑10/0189 (25/08/2022).

VS = spawany sworzeń kołnierzowy do najwyższych obciążeń
EK = regulowany sworzeń kołnierzowy do kompensacji tolerancji
GK = sprężynowany sworzeń kołnierzowy do specjalnych wymagań montażowych
VK = skręcany sworzeń kołnierzowy do niższych obciążeń
S80 regulowany z tuleją = do kompensacji tolerancji do 5 mm

Uwaga: Wymagane wkręty dla łącznika RICON® S należy dobrać na podstawie wcześniejszego określenia obciążeń. Można to w prosty i wygodny sposób obliczyć samodzielnie przy użyciu naszego narzędzia obliczeniowego.

RICON® S | Łącznik do belek głównych i drugorzędnych do 230 kN*

Zalety systemu:

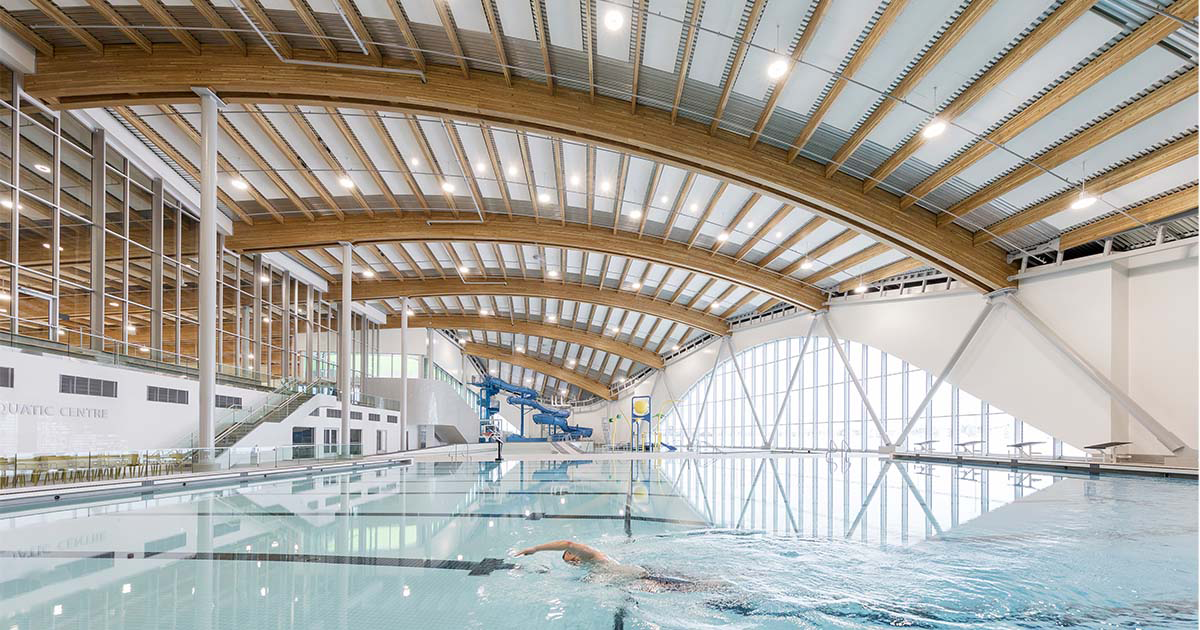

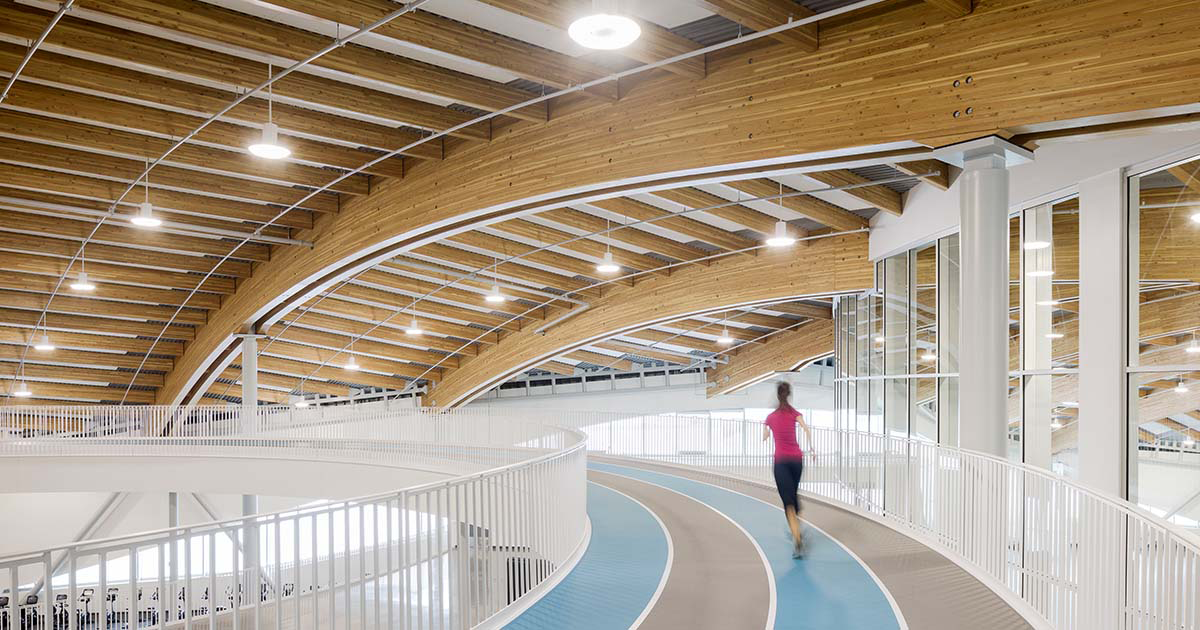

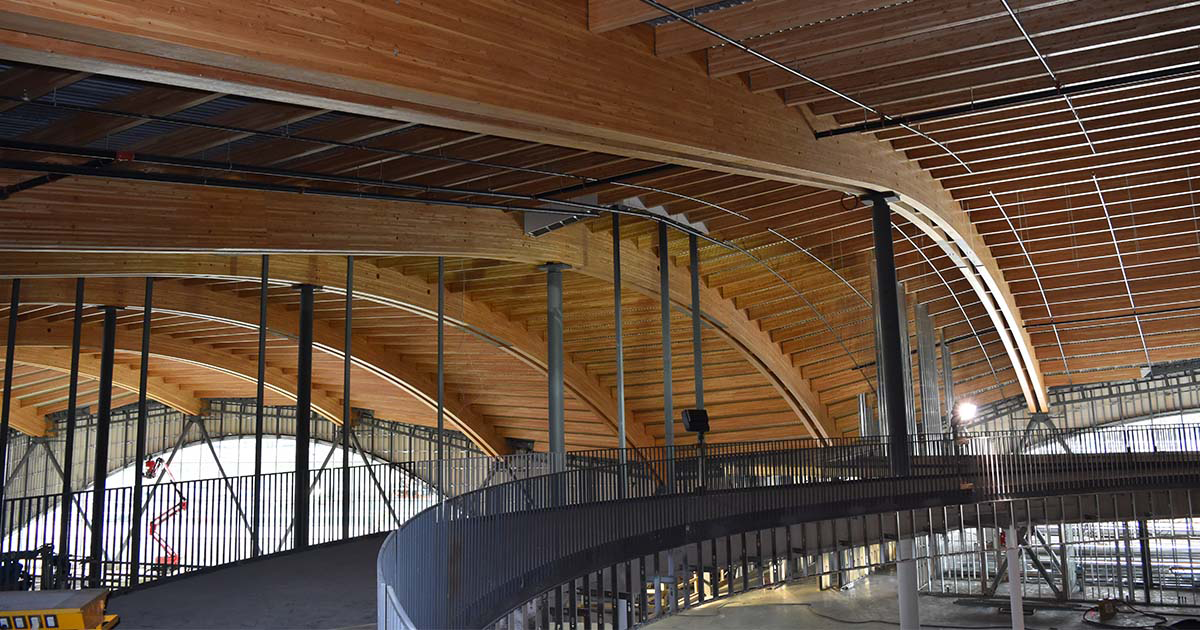

  • Zastosowanie w budownictwie szkieletowym, słupowo‑ryglowym oraz halowym
  • Do szerokości elementów drewnianych od 100 mm
  • Szerokie możliwości połączeń – z drewnem, stalą lub betonem

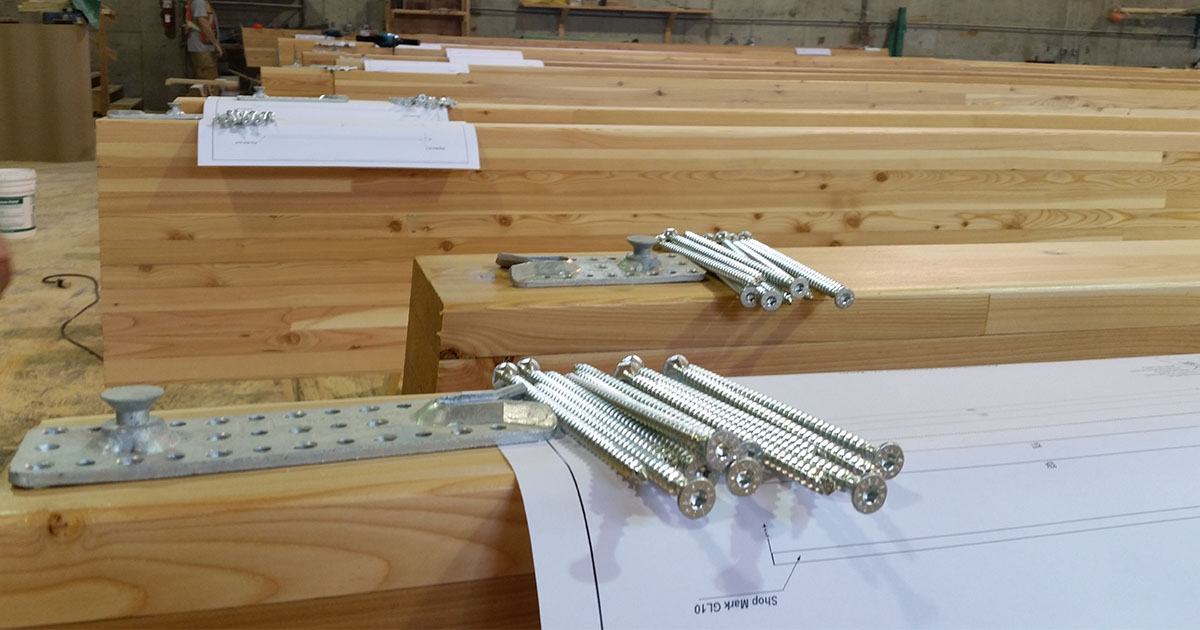

  • Prosty montaż przy użyciu wkrętów, bez konieczności wstępnego wiercenia
  • Łatwe zawieszanie dzięki dużemu wyprofilowaniu w kształcie litery V – jedynie 3,5 cm drogi wsuwu
  • Połączenie trój‑ i czterostronnie zakryte
  • Wysoka odporność ogniowa dzięki trój‑/czterostronnie zakrytej obróbce
  • Regulowany sworzeń kołnierzowy – kompensacja tolerancji wzdłużnych do 5 mm przy pełnej nośności
  • Opcjonalnie – zabezpieczenie przeciwne do kierunku wsuwu za pomocą klapki blokującej
  • Rozszerzenie ETA dla drewna liściastego

RICON® S jest dostępny w pięciu rozmiarach oraz sześciu wariantach sworzni kołnierzowych, umożliwiających indywidualne dopasowanie do połączeń z drewnem, stalą i betonem:

„Spawany sworzeń kołnierzowy” obejmuje około 90% wszystkich zastosowań. Dostępny jest również w wersji XL.

Dla niższych nośności ekonomicznym wyborem jest „skręcany sworzeń kołnierzowy”.

Warianty „regulowany sworzeń kołnierzowy” oraz „S80 regulowany z tuleją są idealnym rozwiązaniem w przypadku konieczności kompensacji tolerancji do 5 mm. Ma to zastosowanie na przykład w węzłach konstrukcyjnych w budownictwie drewnianym lub w konstrukcjach hybrydowych drewno–beton.

Montaż pomiędzy stałymi ścianami można zrealizować z wykorzystaniem „sprężynowanego sworznia kołnierzowego”. Podczas wsuwania śruba kołnierzowa jest wciskana do wewnątrz. Po zetknięciu z elementem przeciwległym automatycznie się blokuje.

VS = spawany sworzeń kołnierzowy do najwyższych obciążeń
VK = skręcany sworzeń kołnierzowy do niższych obciążeń
EK = regulowany sworzeń kołnierzowy do kompensacji tolerancji do 5 mm
GK = sprężynowany sworzeń kołnierzowy do specjalnych wymagań montażowych
VS+ZP = spawany sworzeń kołnierzowy XL
S80 regulowany z tuleją = do kompensacji tolerancji do 5 mm

Wartości charakterystyczne F2,Rk dla drewna GL24h w kierunku wsuwu obowiązują wyłącznie przy zastosowaniu oryginalnych wkrętów KNAPP® SK zgodnie z ETA‑10/0189 (25/08/2022).



Badania odporności ogniowej wykazujące co najmniej 60‑minutową odporność ogniową.
Badania odporności ogniowej wykazujące co najmniej 60‑minutową odporność ogniową.

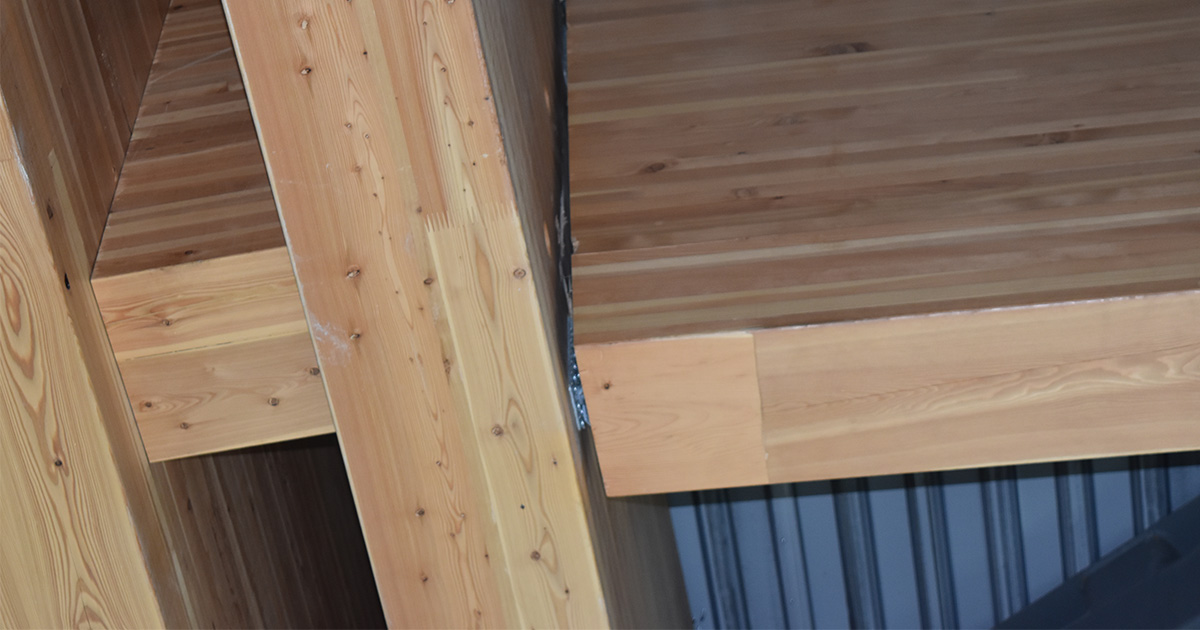

  • Jeżeli wymagane jest niewidoczne połączenie lub stawiane są szczególne wymagania w zakresie ochrony przeciwpożarowej, łącznik RICON® S jest wykonywany w wersji trój‑ lub czterostronnie zakrytej.
  • Dzięki szczelnemu połączeniu nie są wymagane dodatkowe osłony ani taśmy przeciwpożarowe.
  • Zgodnie z EN 1995‑1‑2 dla 30 minut odporności ogniowej (R30) wymagana jest osłona z drewna o grubości 28 mm. Możliwa jest również wyższa odporność ogniowa (np. R60).
  • Badania ochrony przeciwpożarowej są dostępne i mogą zostać udostępnione na zapytanie.
  • Taśma przeciwpożarowa Firestrip Interdens typ 15 do ochrony łącznika przy odporności ogniowej R90 dostępna na zapytanie.

Tabela obciążeń – wartości charakterystyczne i obliczeniowe

W interaktywnej tabeli obciążeń opartej na arkuszu Excel dostępne są wartości charakterystyczne oraz wartości obliczeniowe zgodnie z ETA‑10/0189, które można dobierać według indywidualnych kryteriów. Umożliwia ona szybkie i proste wykonanie własnej wstępnej analizy nośności; możliwe jest również elastyczne obliczanie połączeń ukośnych z zastosowaniem wybranych wkrętów.

Pobierz interaktywną tabelę obciążeń w sekcji plików do pobrania
