QUATRO 65 – złącze do deskowych podłóg tarasowych i paneli
1
Nacięcie na środku ułatwia pozycjonowanie łączonych elementów na drewnianych legarach i na podłogach.
2
Otwory w rozstawie co 16 mm na wkręty mocujące w łbem stożkowym SK od spodniej strony podłogi.
3
Zamknięte (ślepe) wnęki na wystające łby wkrętów SK mocujących deski z legarami.z
4
Wysoką wytrzymałość, odporność na promieniowanie UV i działanie czynników atmosferycznych. zapewnia wykonanie złącza z tworzywa sztucznego wzmocnionego włókami szklanymi.
5

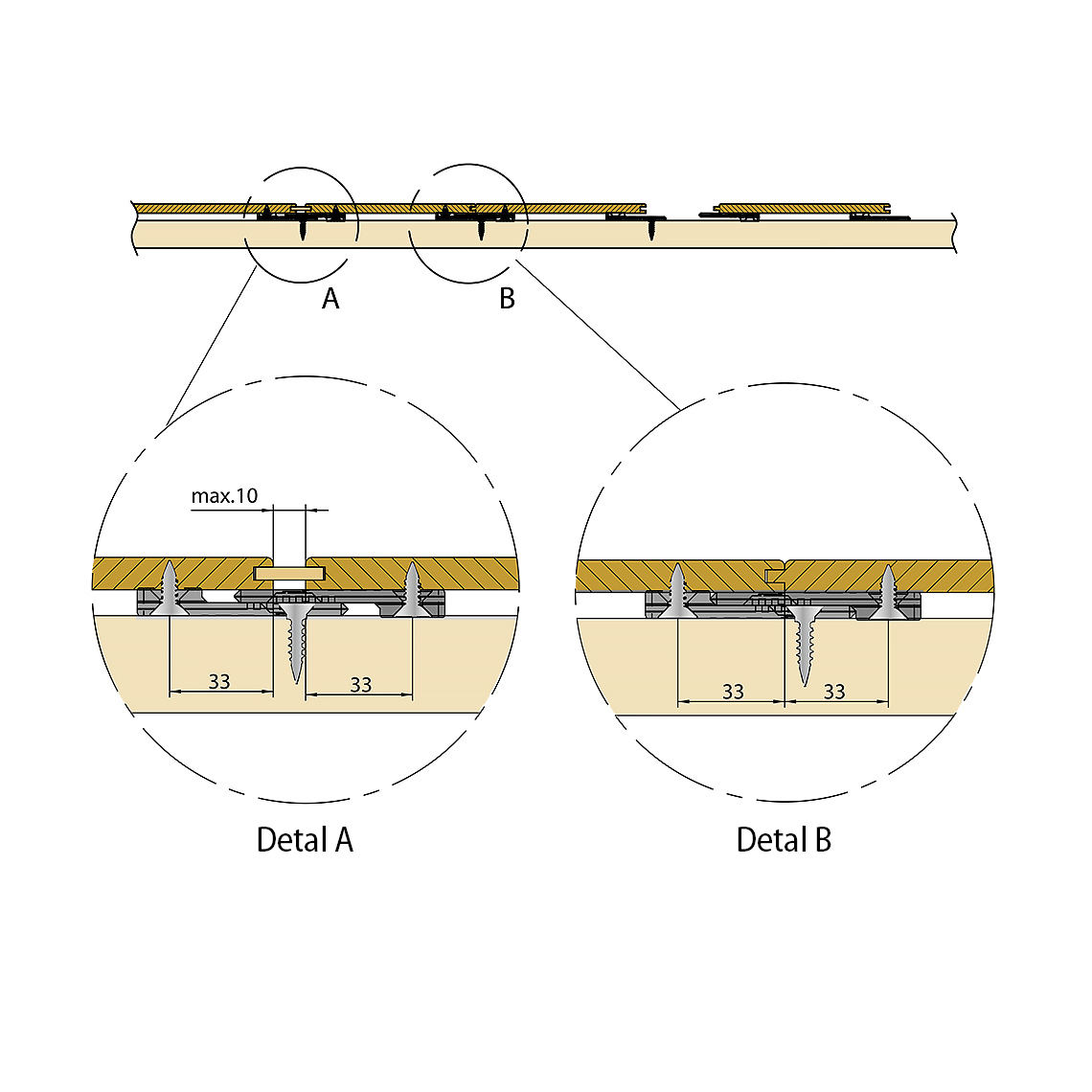

Nacięcia wymiarowe (w odstępie co 2 mm) służą do pozycjonowania złącza w zakresie od 0 mm do 10 mm
6
Krawędzie ułatwiają odprowadzania wody deszczowej
Nacięcie na środku ułatwia pozycjonowanie łączonych elementów na drewnianych legarach i na podłogach.
Otwory w rozstawie co 16 mm na wkręty mocujące w łbem stożkowym SK od spodniej strony podłogi.
Zamknięte (ślepe) wnęki na wystające łby wkrętów SK mocujących deski z legarami.z
Wysoką wytrzymałość, odporność na promieniowanie UV i działanie czynników atmosferycznych. zapewnia wykonanie złącza z tworzywa sztucznego wzmocnionego włókami szklanymi.
Nacięcia wymiarowe (w odstępie co 2 mm) służą do pozycjonowania złącza w zakresie od 0 mm do 10 mm
Krawędzie ułatwiają odprowadzania wody deszczowej

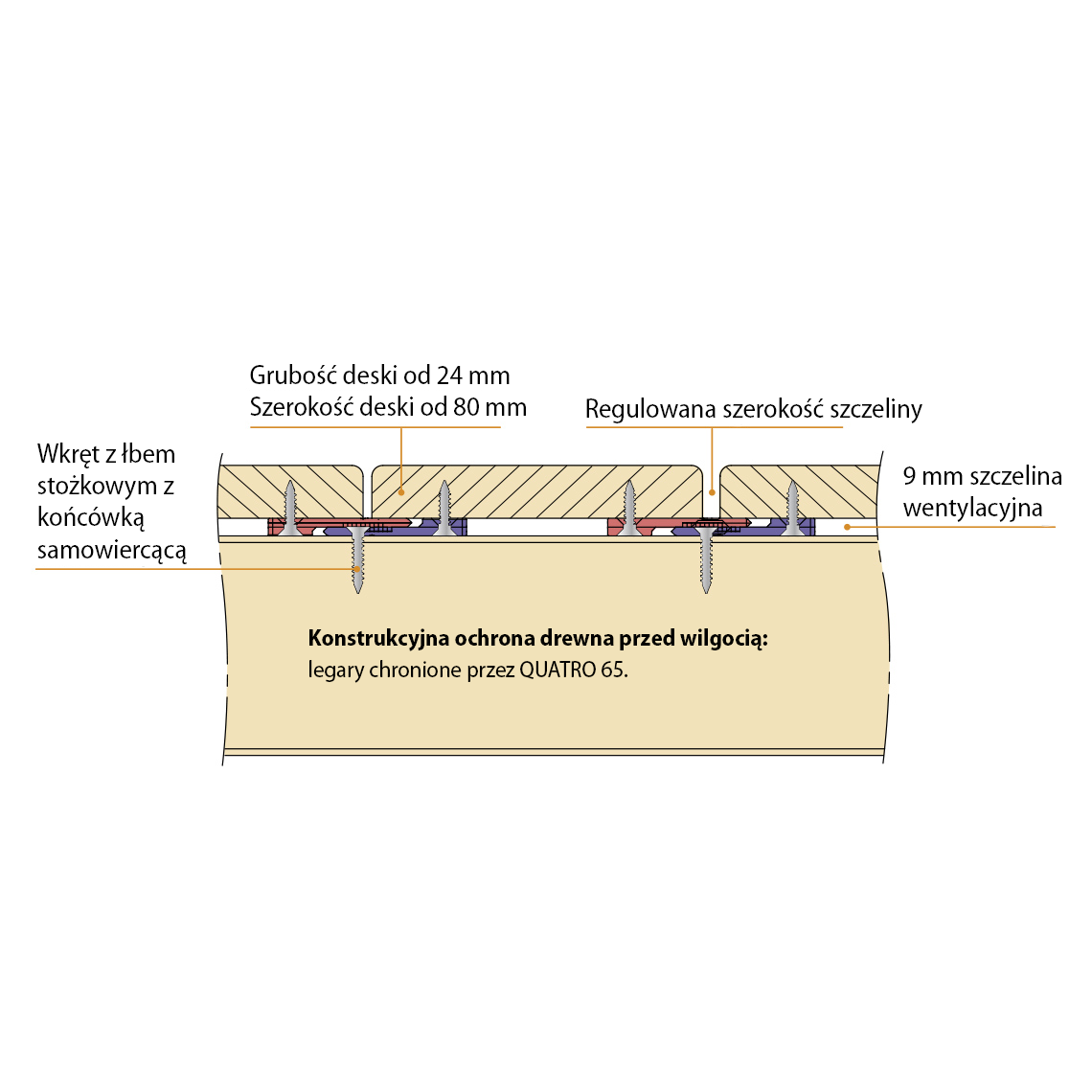

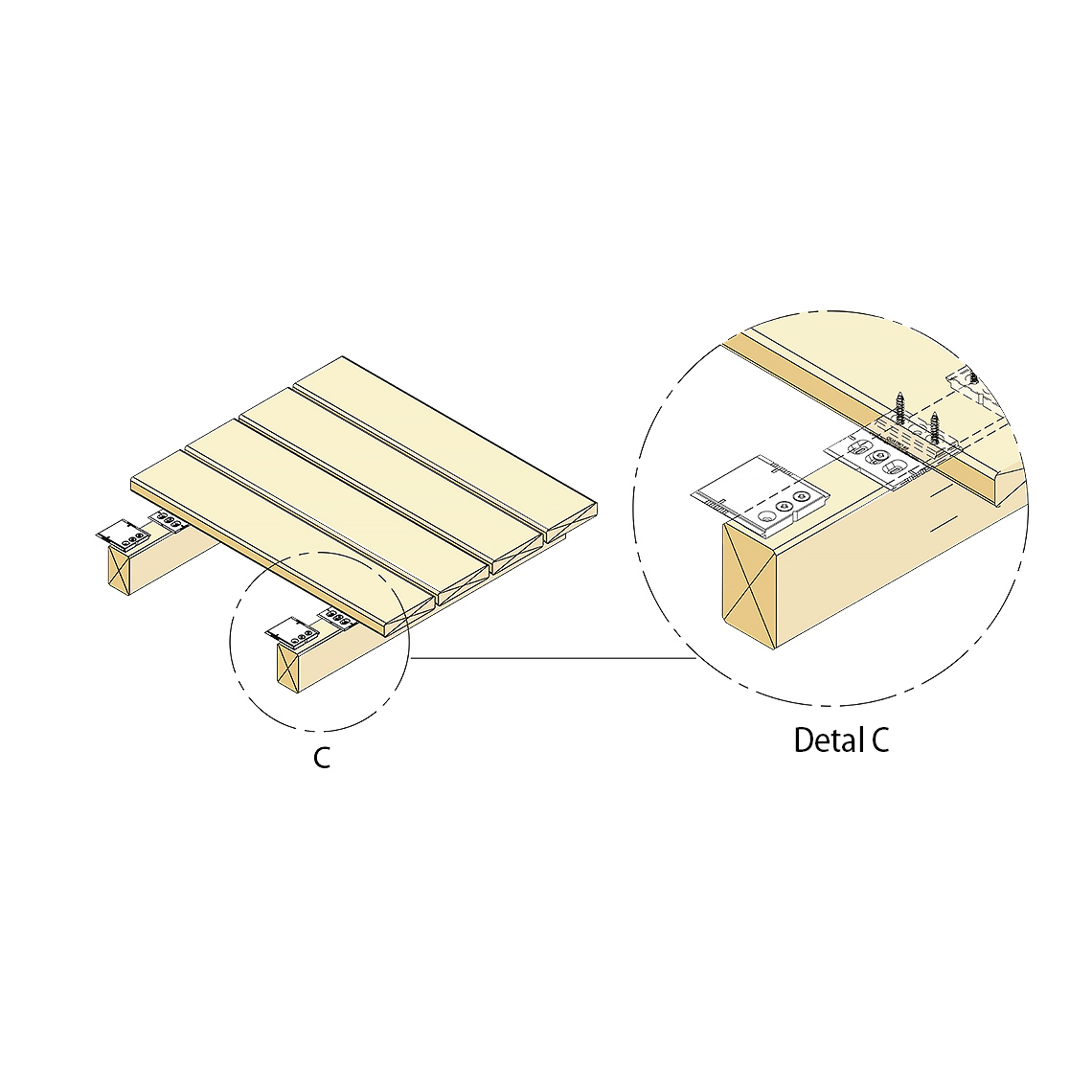

Złącze QUATRO 65 – montowane łatwo, szybko i jako złącze niewidoczne od pierwszej do ostatniej deski
Uwaga: Jeżeli szerokość szczeliny (spoiny) jest większa niż 7 mm to należy zmniejszyć rozstaw legarów odpowiednio o 31,5 mm. Na przykład: szerokość szczeliny wynosi 12 mm => Rozstaw legarów zmniejszyć o 27 mm
Wskazówki: Złącze QUATRO 65 może być również użyte jako wzornik szerokości szczeliny (4,5 mm lub 9 mm)
Zalecenia dotyczące układania: Minimalną
szerokość szczeliny 7 mm można stosować dla desek o grubości 24 mm z modrzewia europejskiego lub syberyjskiego przy zalecanej szerokości desek 90-120 mm*. Przestrzegać zaleceń dostawcy drewna dotyczących zasad i warunków układania desek.
*Zalecenie dotyczące układania okładzin tarasowych według VEH (Verband der Europäischen Hobelindustrie – Związek Europejskiego Przemysłu Strugarskiego)
Materiał
Tworzywo sztuczne PA6 w kolorze czarnym wzmocnione włóknem szklanym
Powłoka
Brak
Rodzaj złącza
Do deskowych podłóg tarasowych oraz paneli ściennych i posadzkowych
Mocowanie
Wkręty z łbem stożkowym SK 5×25 mm i końcówką samowiercącą wykonane ze stali szlachetnej A2 do desek połogowych o grubości 24-26 mm
Wkręty z łbem stożkowym SK 5×30 mm i końcówką samowiercącą wykonane ze stali szlachetnej A2 do desek połogowych o grubości od 27 mm
Zalety
Umożliwiają pęcznienie i kurczenie się desek (naturalna praca drewna), żadnych widocznych i wystających wkrętów, ochrona drewna konstrukcji nośnej przed wilgocią
Przygotowanie
Nawiercanie wstępne za pomocą szablonu montażowego (zalecane szczególnie do stosowania z twardymi gatunkami drewna), układanie i przykręcanie, dopasować długość wkrętów do grubości materiału
Rodzaje materiałów
Należy przestrzegać zaleceń jakościowych dostawcy drewna dotyczących układania desek
Zastosowanie
Do podłóg tarasowych, posadzek balkonowych, paneli ściennych i podłogowych
Zapotrzebowanie dla tarasów (przy rozstawie legarów co 500 mm)
Szerokość desek - 150 mm
Około 17 par złączy na m²
Szerokość desek - 100 mm
Około 25 par złączy na m²
Szerokość desek - 150 mm
Opakowanie na 6 m² powierzchni podłogi
Szerokość desek - 100 mm
Opakowanie na 4 m² powierzchni podłogi
