RICON S 390 – Connecteur haute performance pour assemblages porteurs en ingénierie bois

Solution d’assemblage invisible après montage et hautement résistant, avec une capacité de charge allant jusqu’à 230 kN, RICON S 390 est idéal pour rationaliser et industrialiser les assemblages poutres principales/poutres secondaires et poteaux/poutres dans la construction bois multi-étages et l’ingénierie bois.

 Une évolution de la gamme RICON S pour des charges plus élevées

Fabriqué en acier galvanisé à chaud, ce connecteur représente une évolution cohérente de la série RICON S déjà connue et reconnue, visant à permettre des capacités de charge nettement supérieures. À titre de comparaison : les modèles RICON S avec deux goujons à collerette soudés atteignaient des capacités de charge jusqu’à 90 kN.

RICON S 390 atteint, selon l’application, les capacités suivantes :

• Jusqu’à 195,3 kN pour les assemblages poutre principale/poutre secondaire,
• Jusqu’à 164,8 kN pour les assemblages poutre/poteau,
• Jusqu’à 230 kN pour les assemblages entre éléments en bois de chêne.

Il permet des connexions fiables entre :

• Bois et bois (ex. : bois lamellé-collé),
• Bois et acier (avec vis métriques, au minimum des vis hexagonales M10 x 2),
• Bois et béton (via des tiges filetées collées, sur lesquelles le connecteur est fixé par écrous).

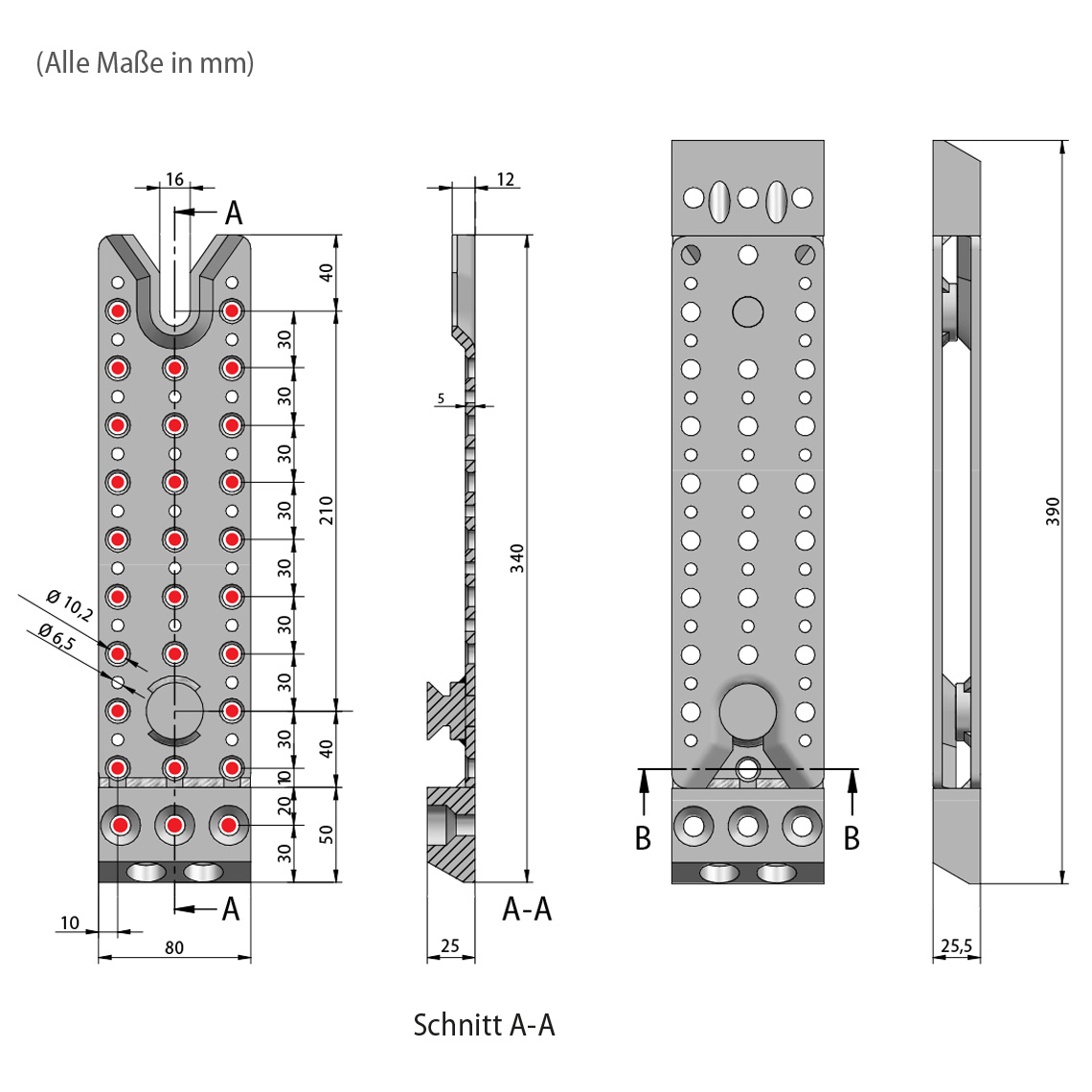

Conception et variantes

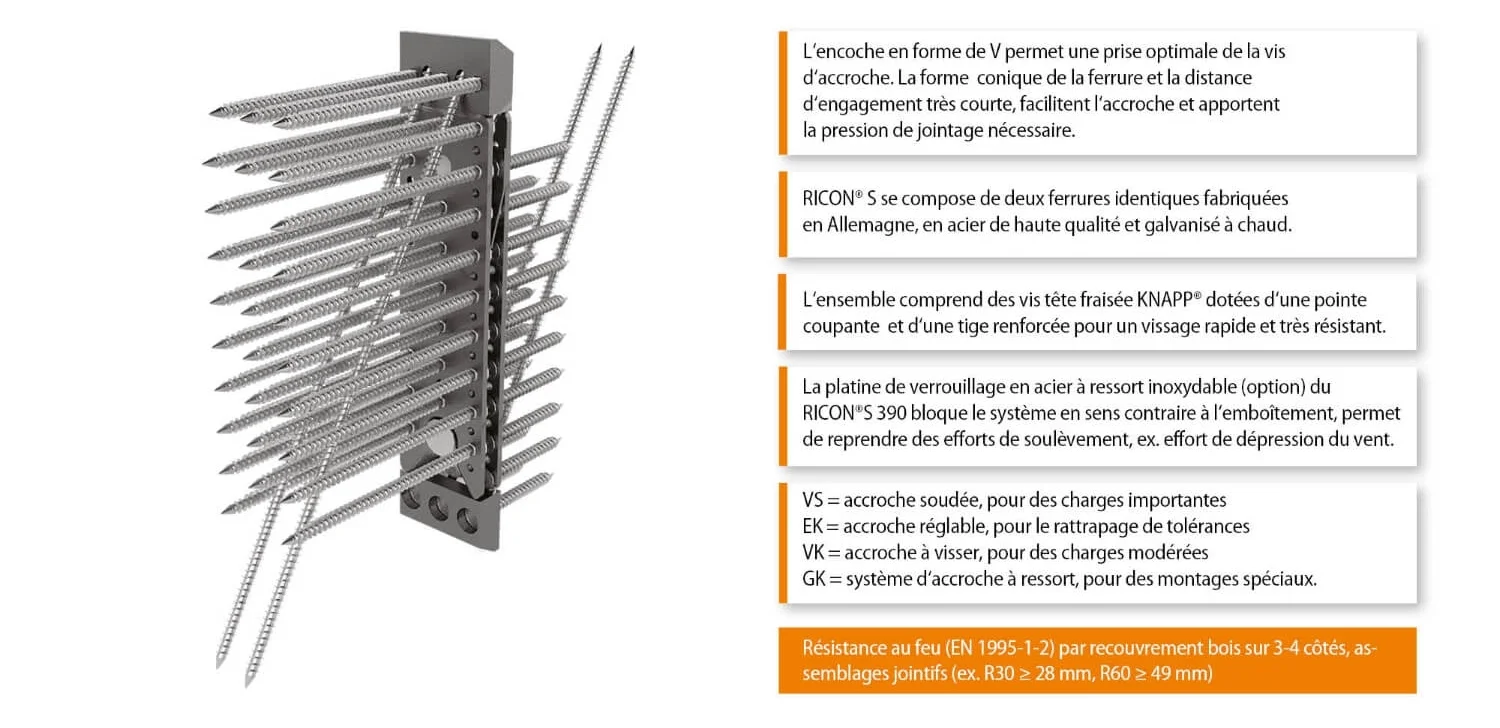

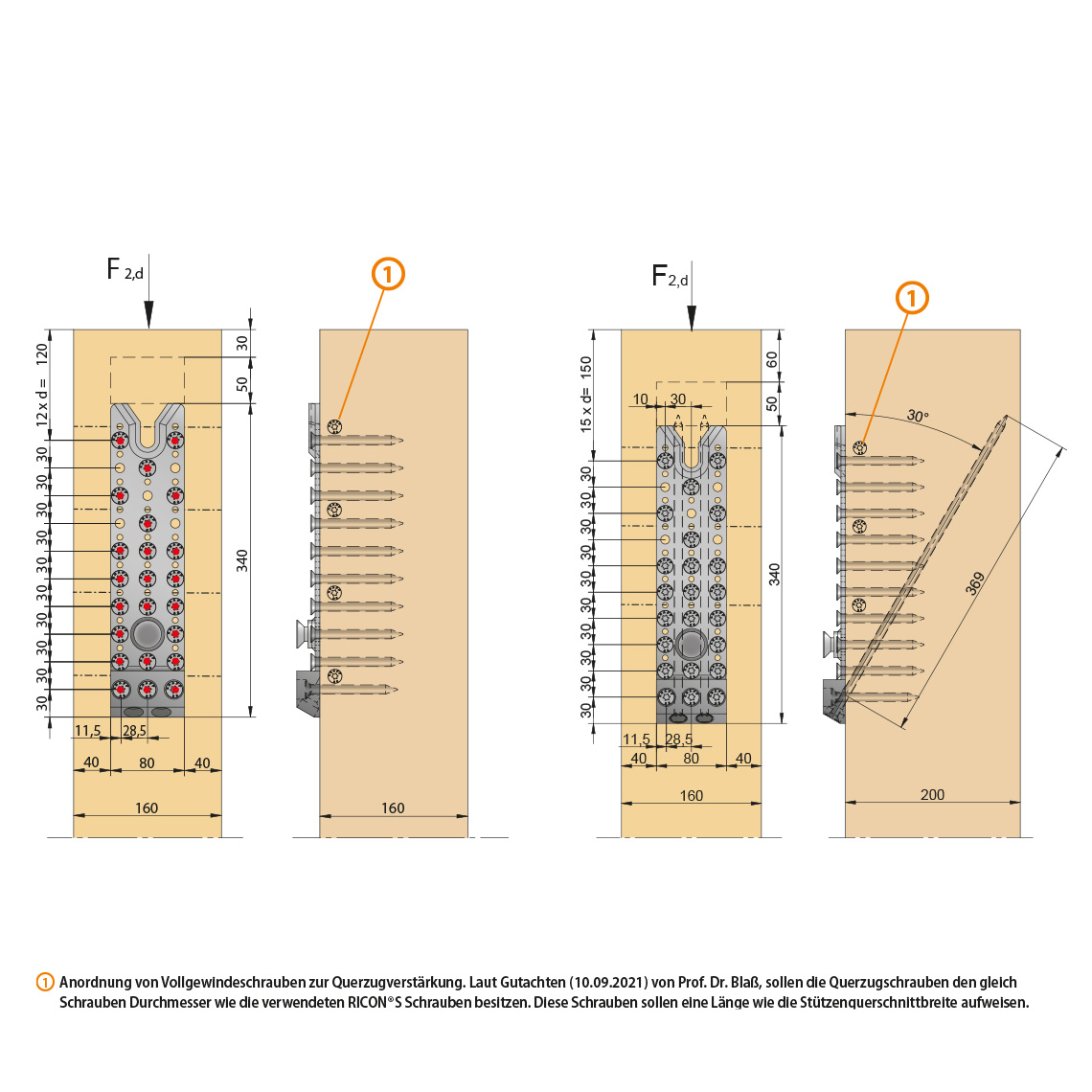

La haute résistance du RICON S 390 est due à une plaque de connecteur soudée de manière fixe, conçue spécifiquement pour absorber les forces de compression. La contre-force nécessaire est générée par la pression de contact de la plaque opposée. L’utilisation de vis biais à 30° offre des réserves de charge supplémentaires : contrairement aux vis classiques principalement sollicitées au cisaillement, celles-ci travaillent exclusivement en traction. Leur orientation inclinée et leur longueur accrue assurent une transmission efficace des forces à travers le connecteur, tout en renforçant la résistance transversale de la poutre secondaire – élargissant ainsi le champ d’application du RICON S 390. Le connecteur est associé au type de goujon à collerette VS (soudé) pour une capacité maximale.

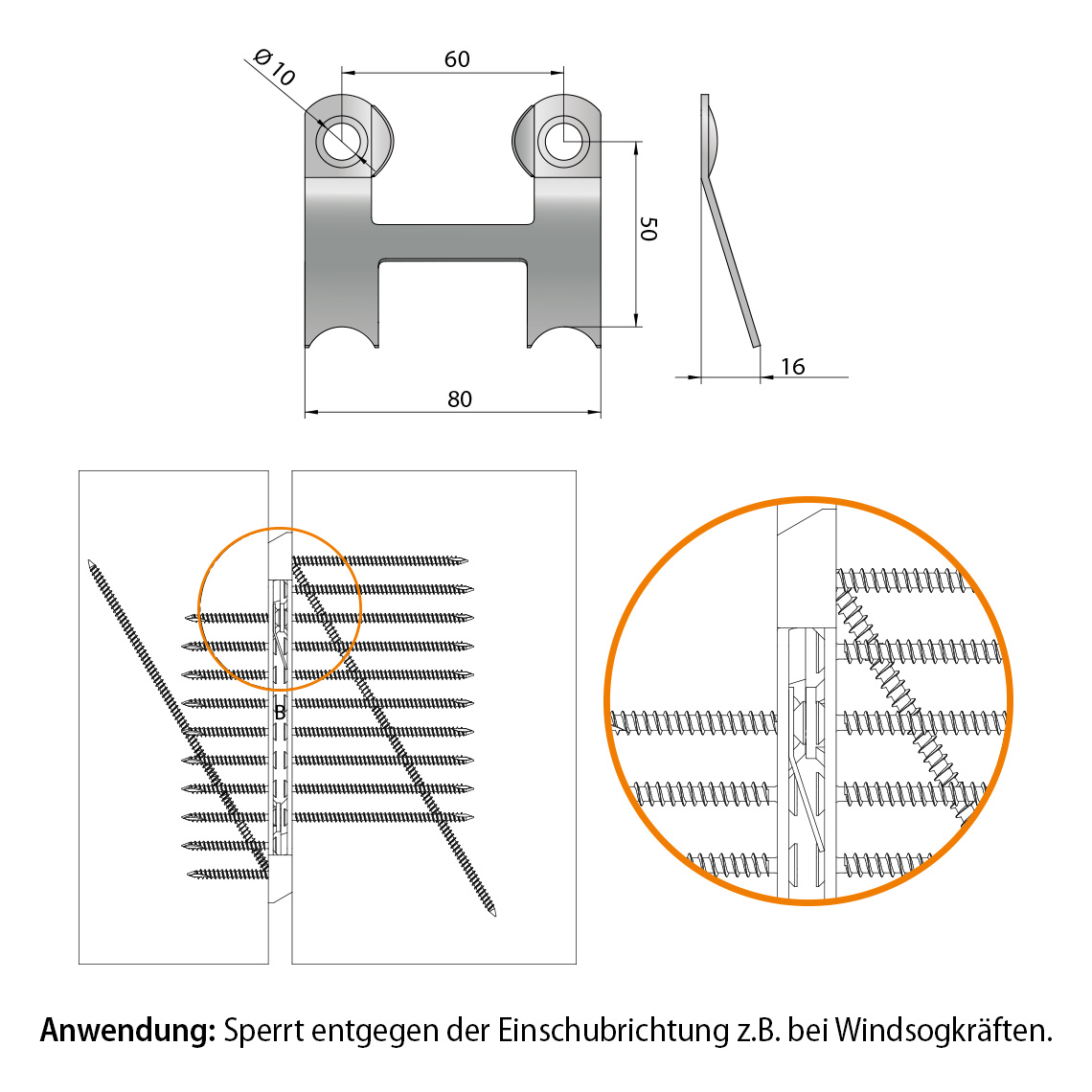

La mise en œuvre du connecteur RICON S 390 se fait avec un outillage standard. Une distance d’accrochage de seulement 35 mm garantit un montage final simple et rapide, facilité par la forme en V de la fourche. Les vis tête fraisée KNAPP fournies, avec pointe coupante et tige renforcée, assurent une fixation rapide et solide. Une fois monté, l’assemblage réalisé reste démontable et remontable sans dommage, idéal pour les constructions éphémères et réutilisables selon le principe de circularité. En cas de charges en sens contraire au sens d’emboitement, un système de platine de verrouillage optionnel peut être mis en oeuvre.
