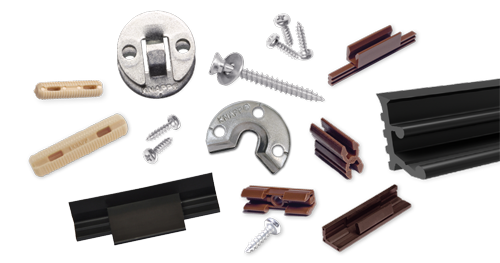

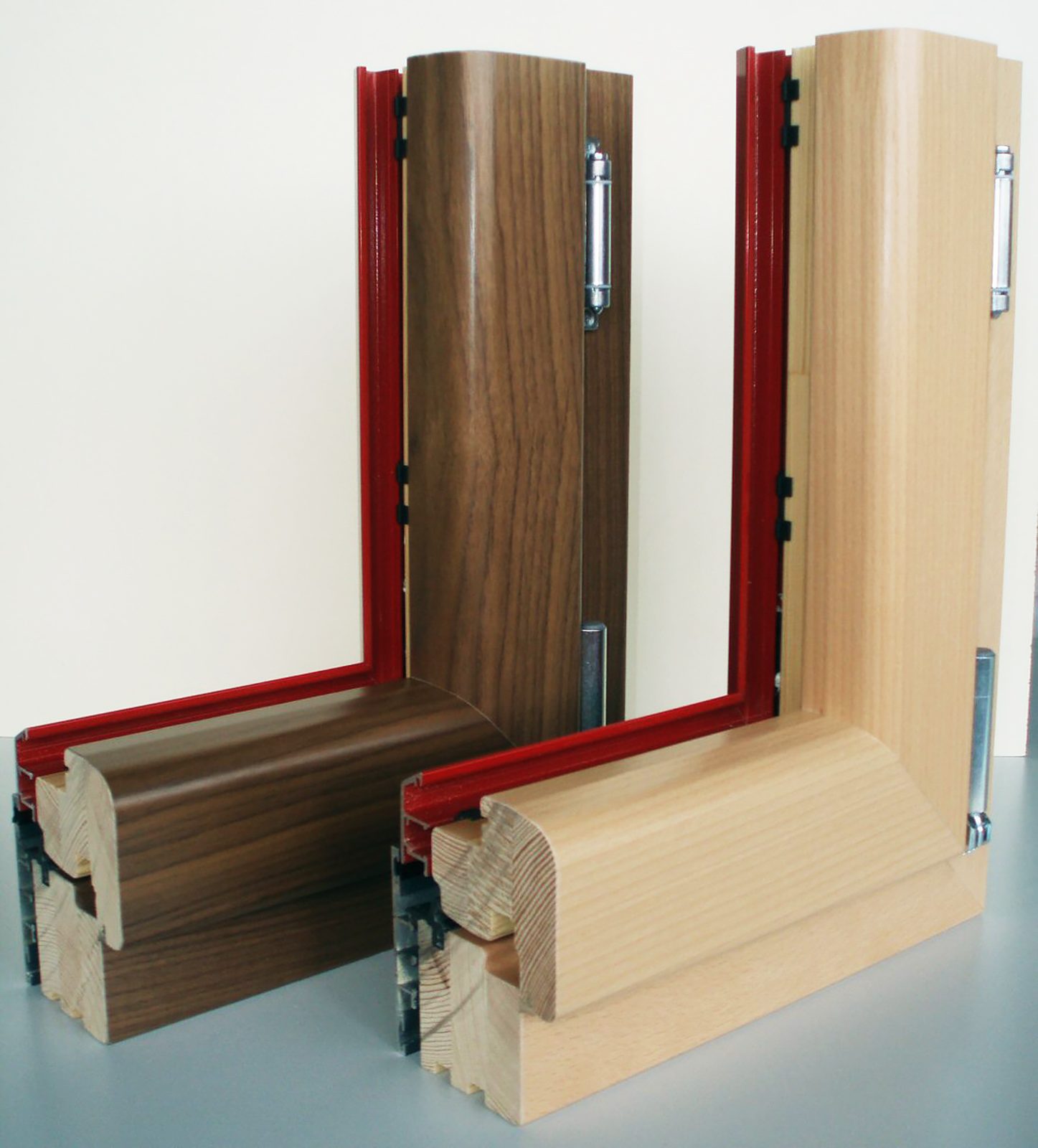

Verbindungssysteme für den modernen Türen- und Fensterbau

Die DUO 30/35 und UNO 30 -Systeme bieten die Vorteile passgenauer Einhängeverbinder für Fassaden und Fenster, Verkleidungen und Aufdoppelungen sowie Vorsatzschalen. Der universelle Knapp-Dübel ist ein witterungsresistenter Kunststoffdübel speziell für Tür- und Fensterrahmen. Das KLICK-System bietet alle Vorteile einer handwerklichen Gratverbindung bei Teilen mit geringen Abmessungen. Die FIXclip-Schiene und der FIXclip, Verbinder speziell für den Fensterbau, ermöglichen makelose Glasleisten.

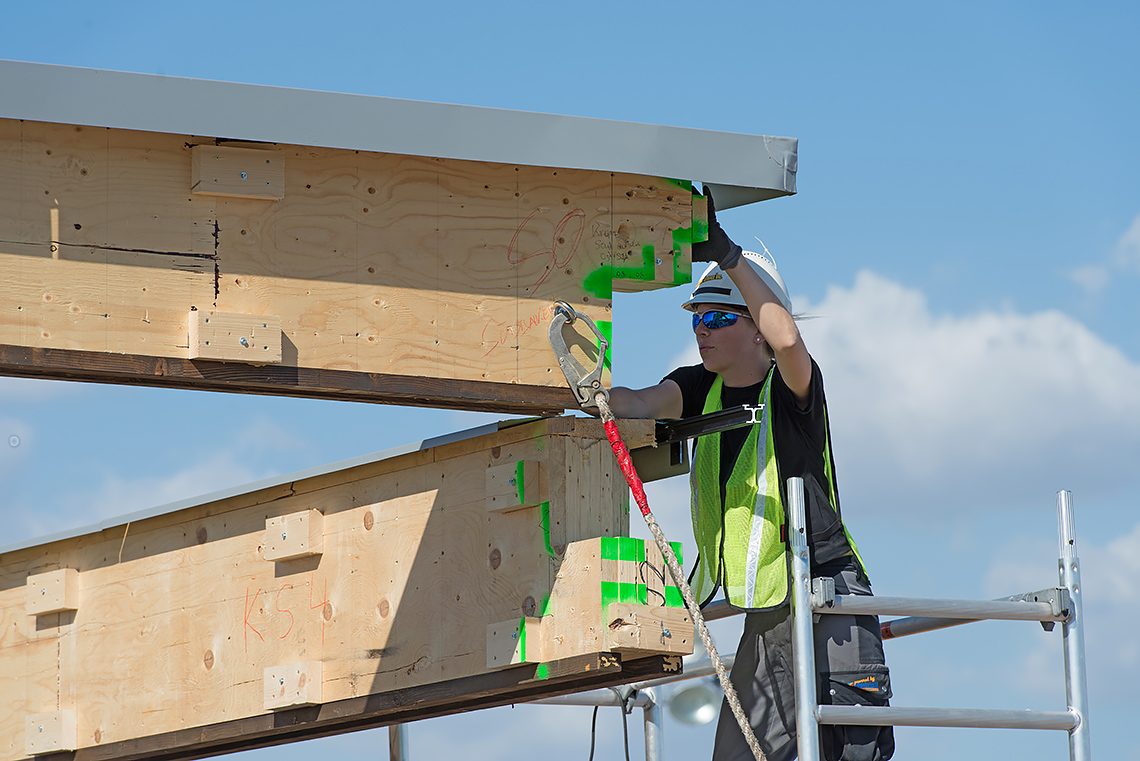

Die Verbinder ermöglichen einen hohen Vorfertigungsgrad. Alle Verbinder werden unsichtbar montiert, sind selbstspannend und meist zerlegbar und erfüllen damit höchste Ansprüche an die Verarbeitung und Optik.

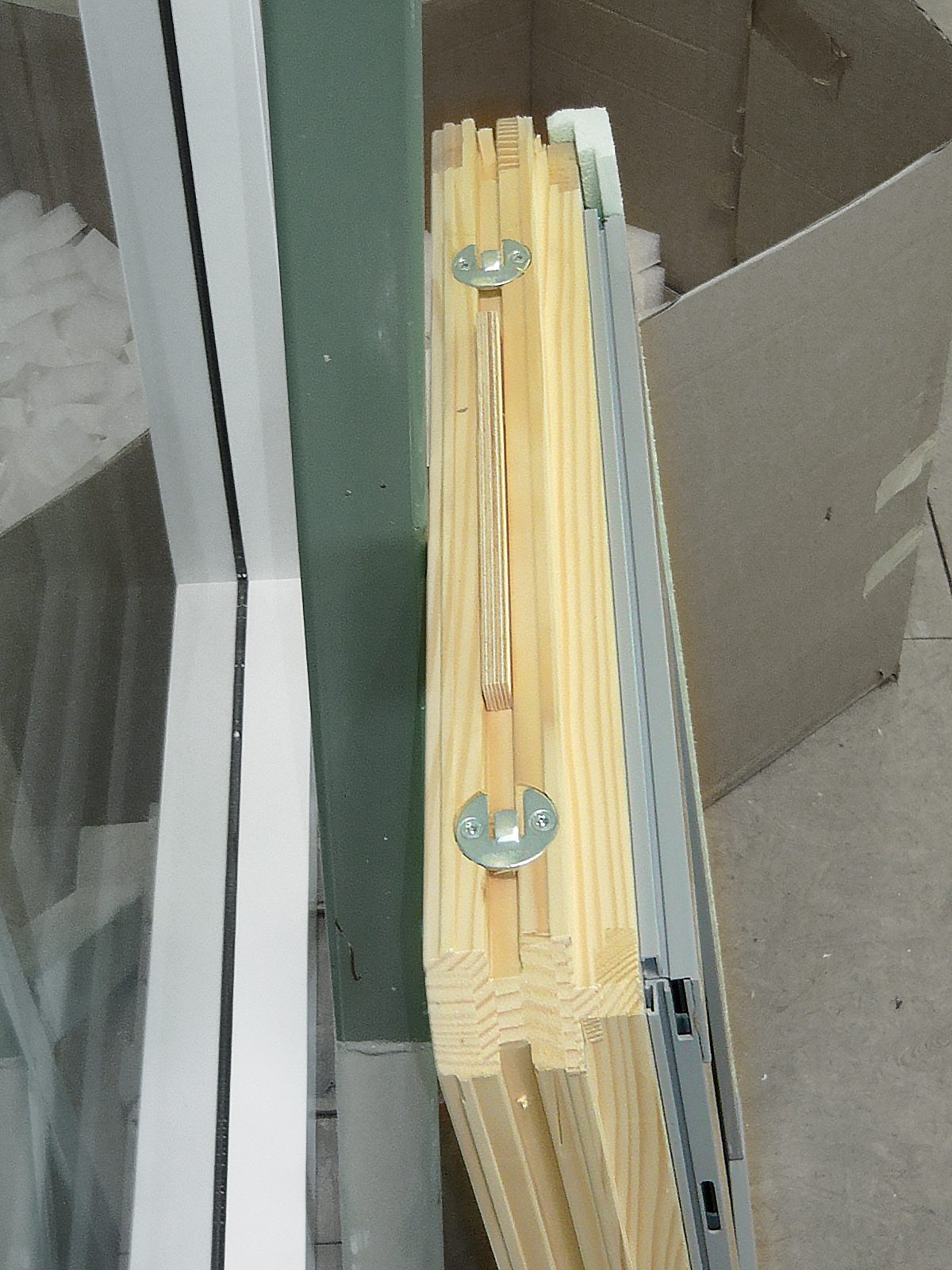

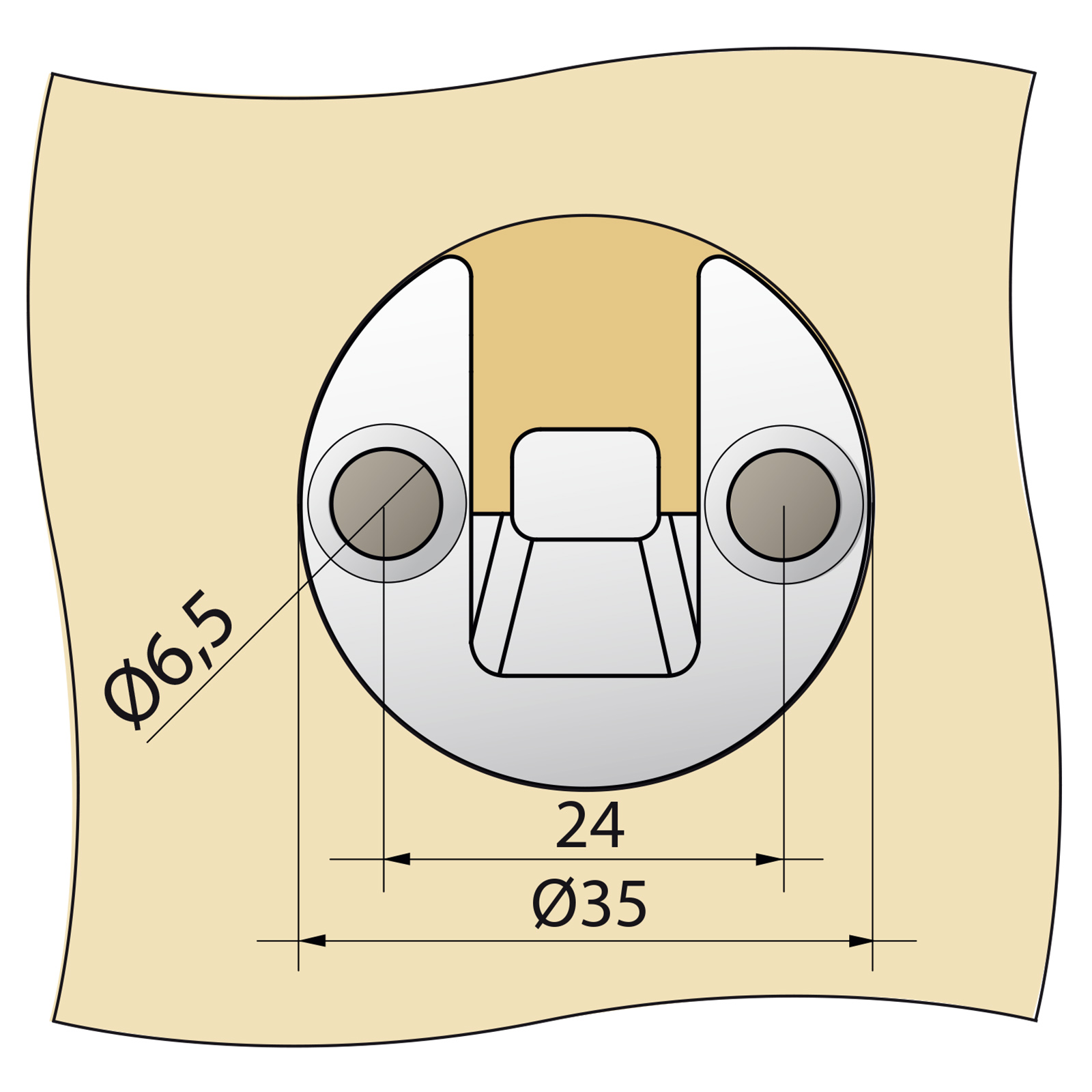

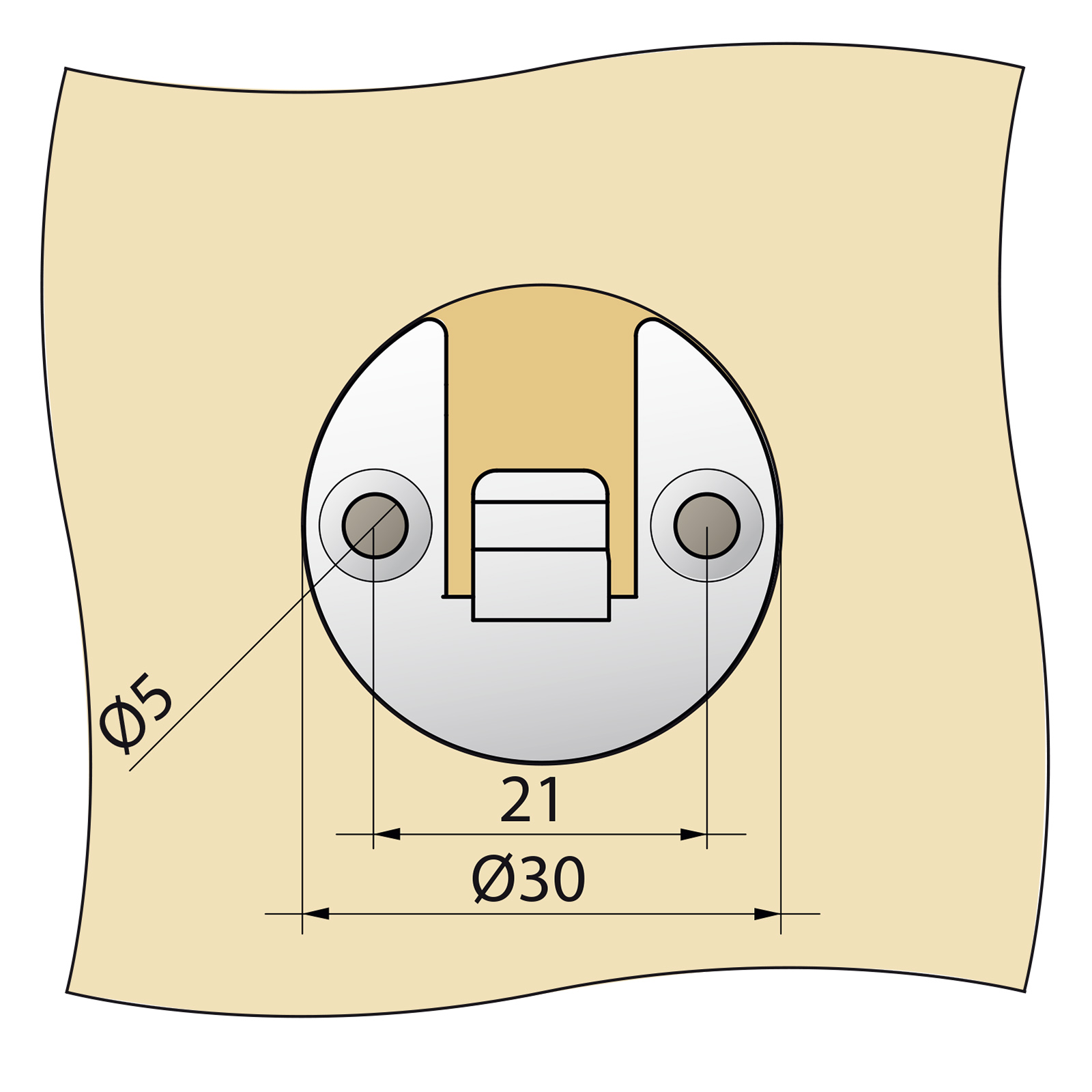

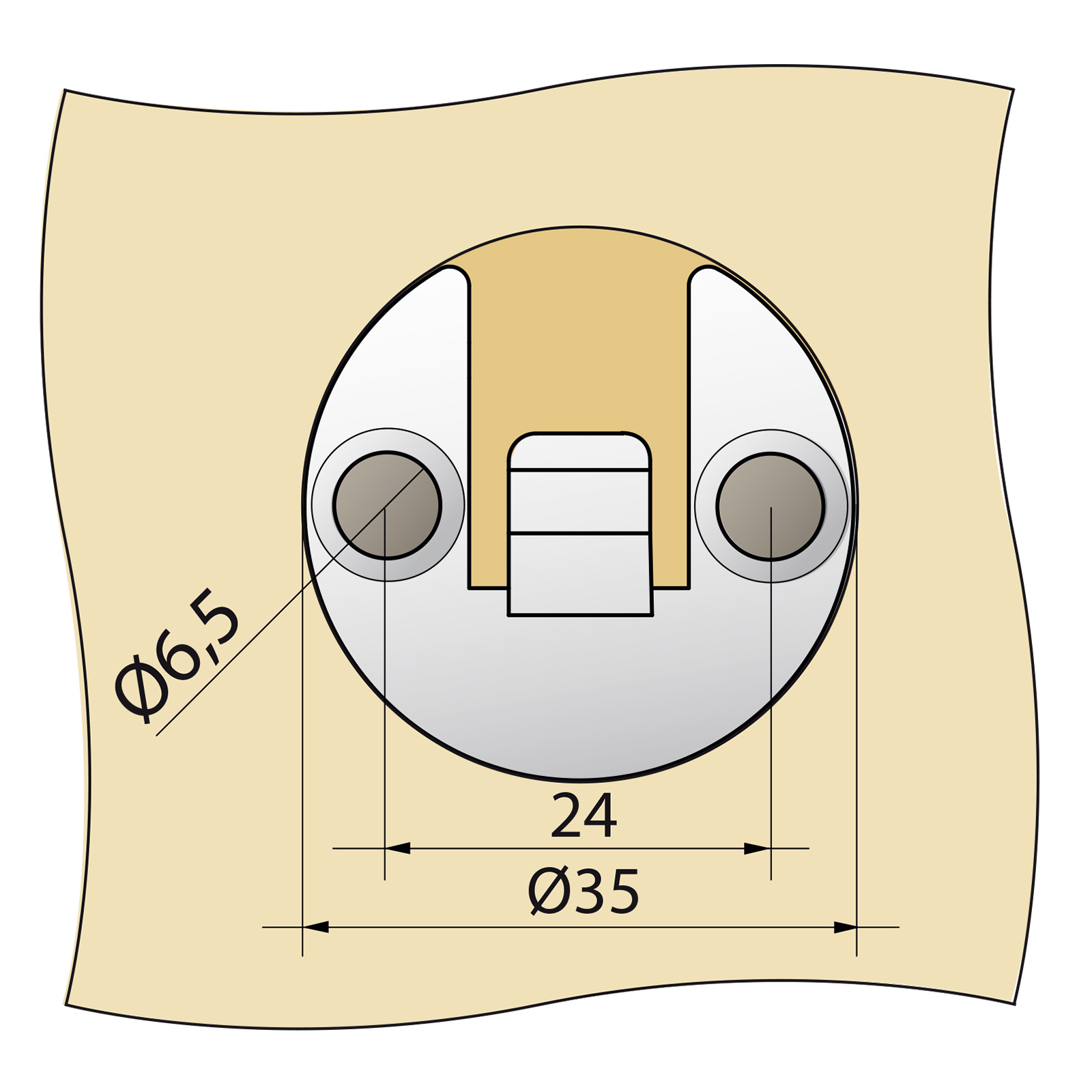

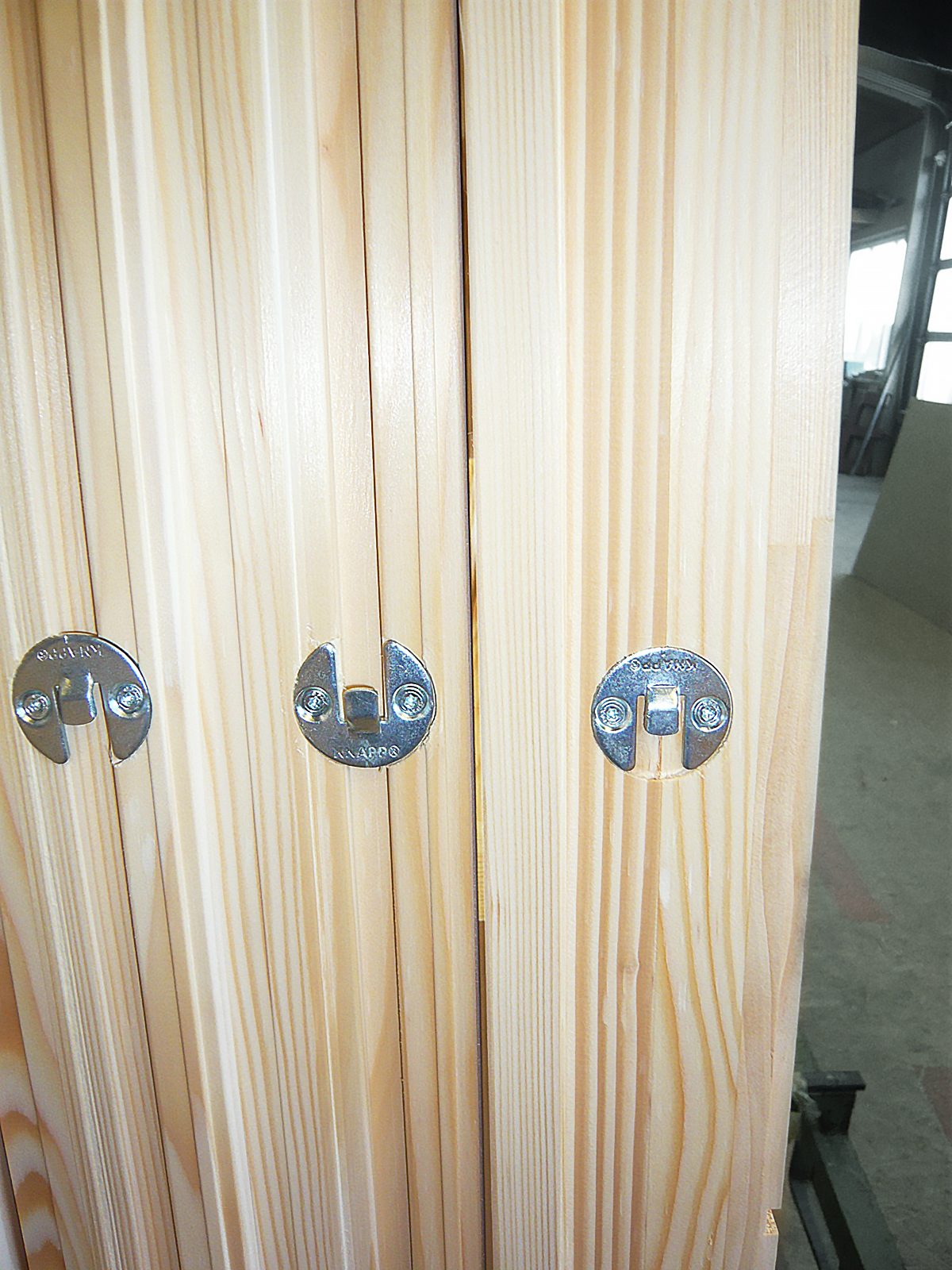

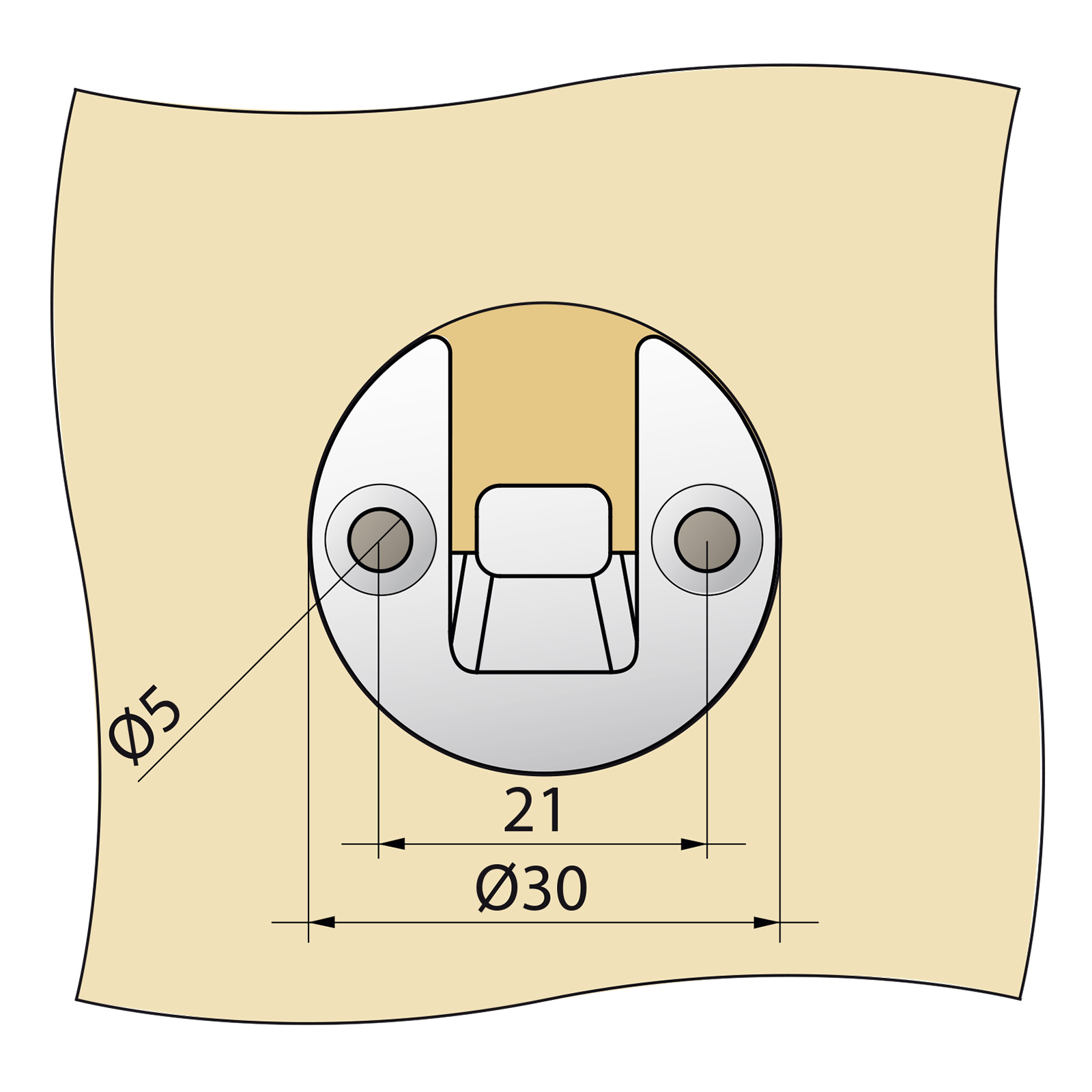

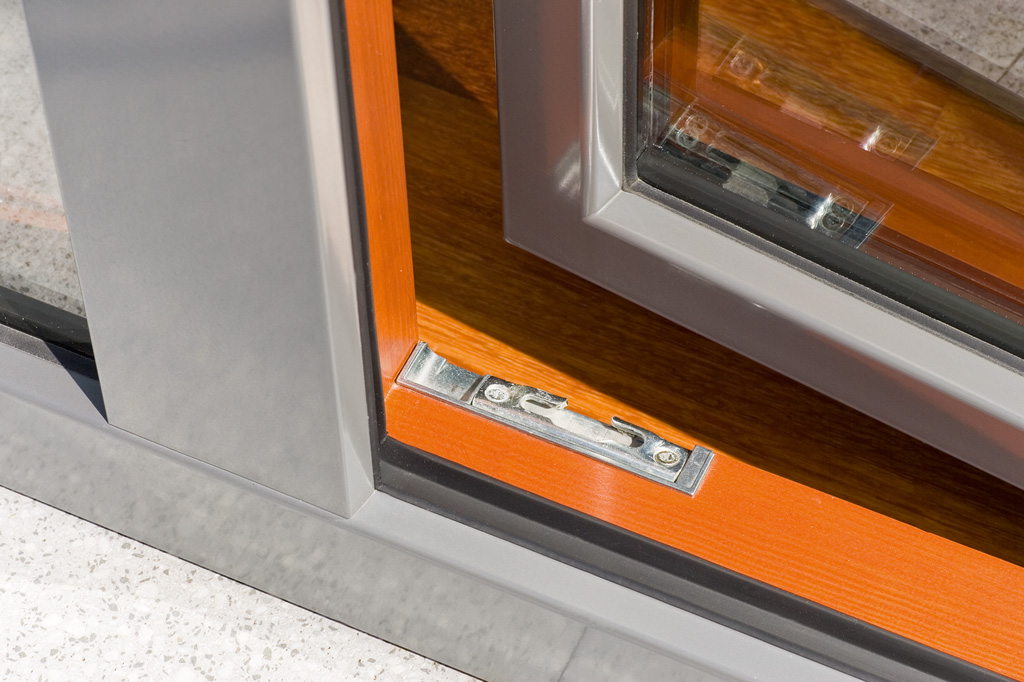

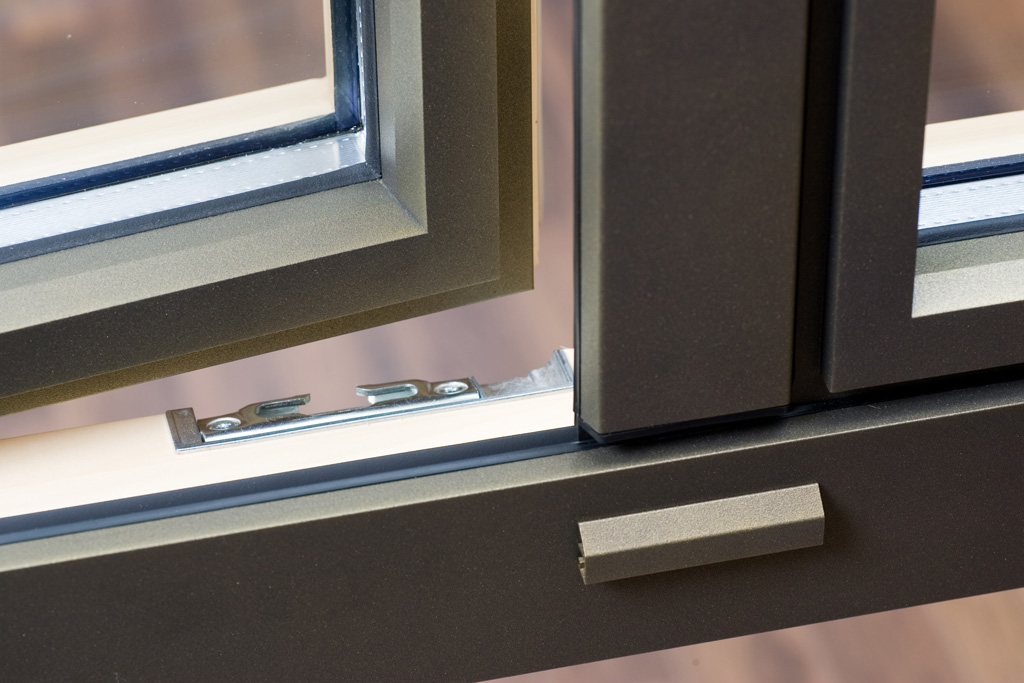

DUO 30, DUO 35 | Die Einhängeverbinder aus Stahl

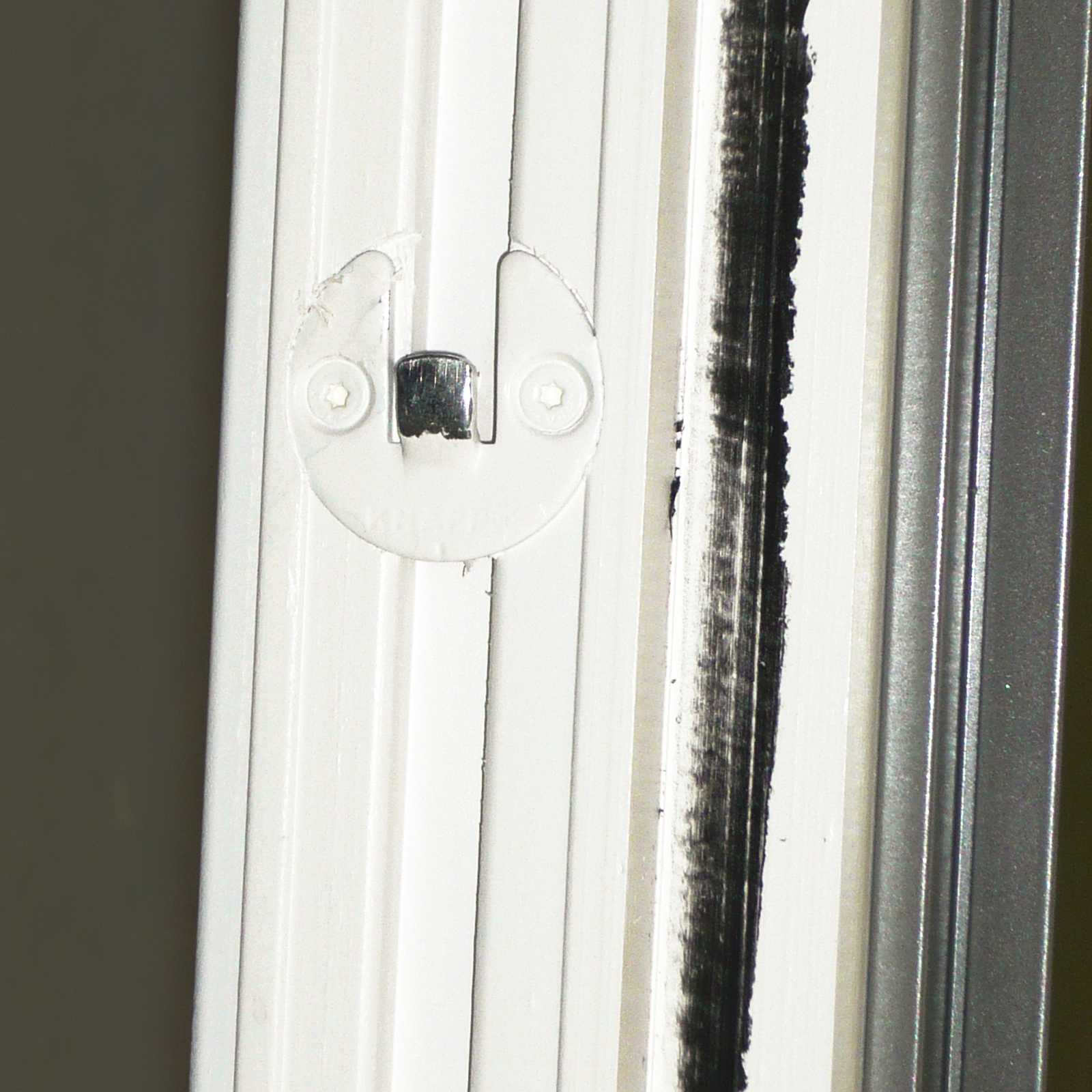

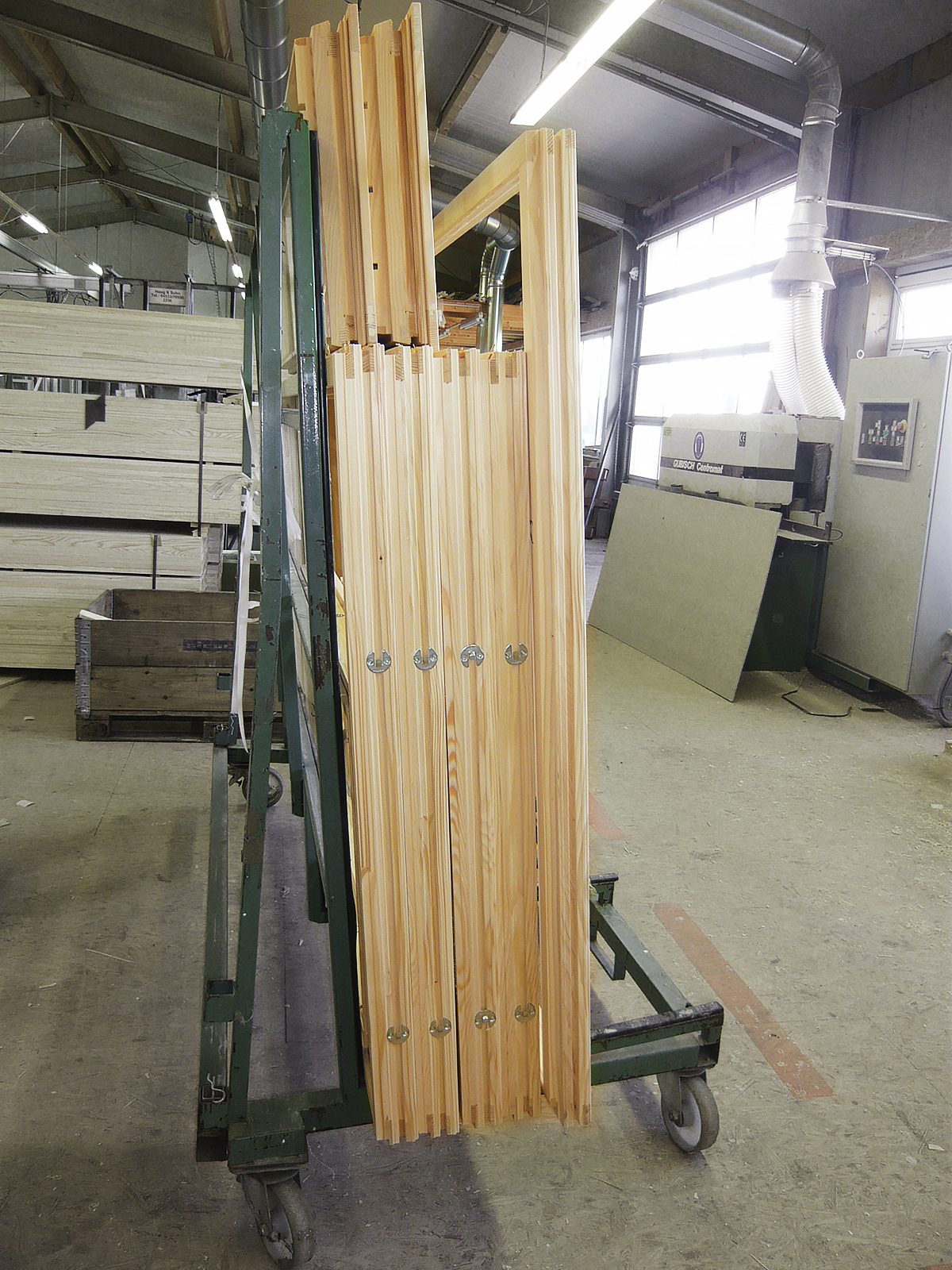

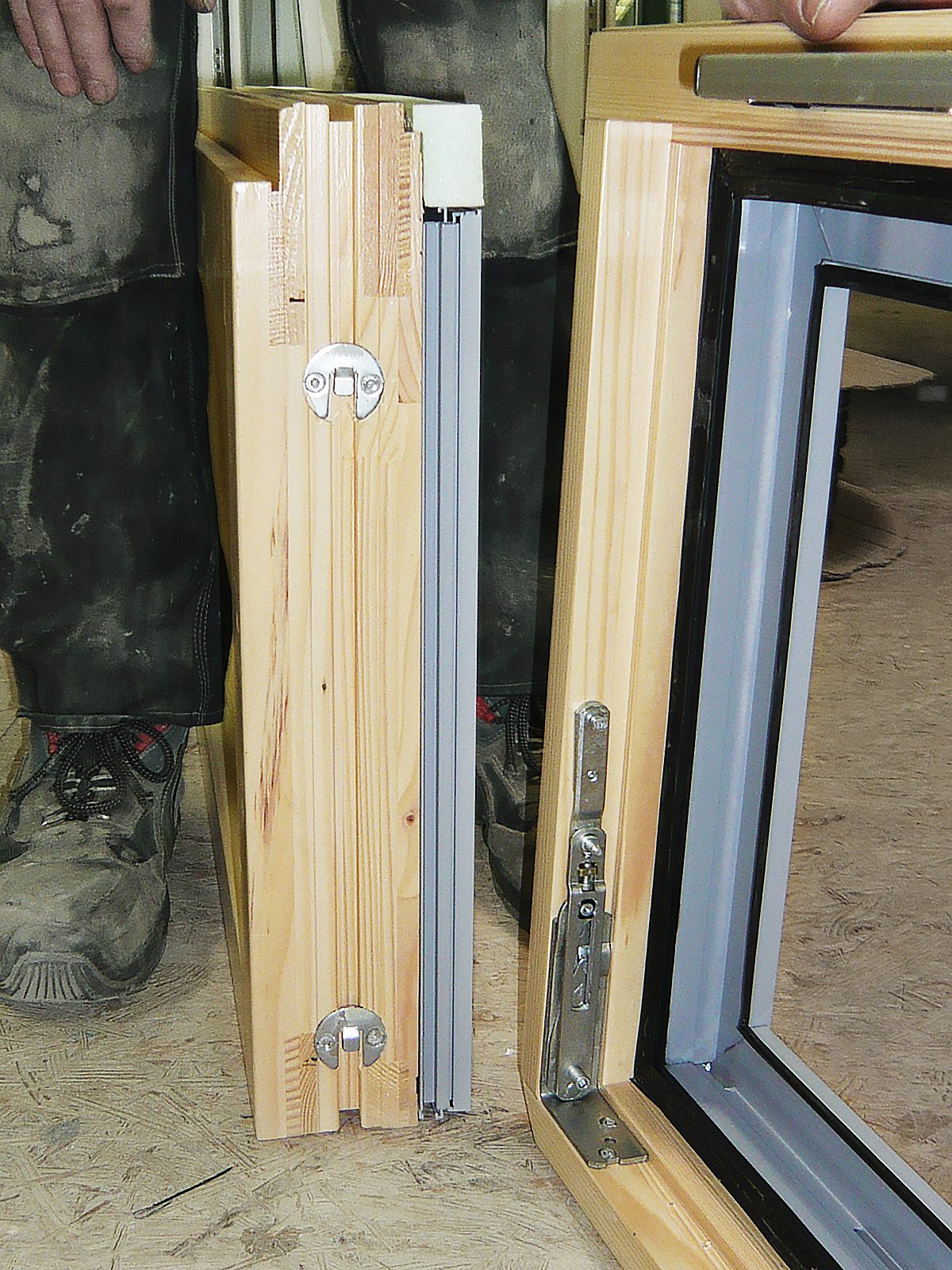

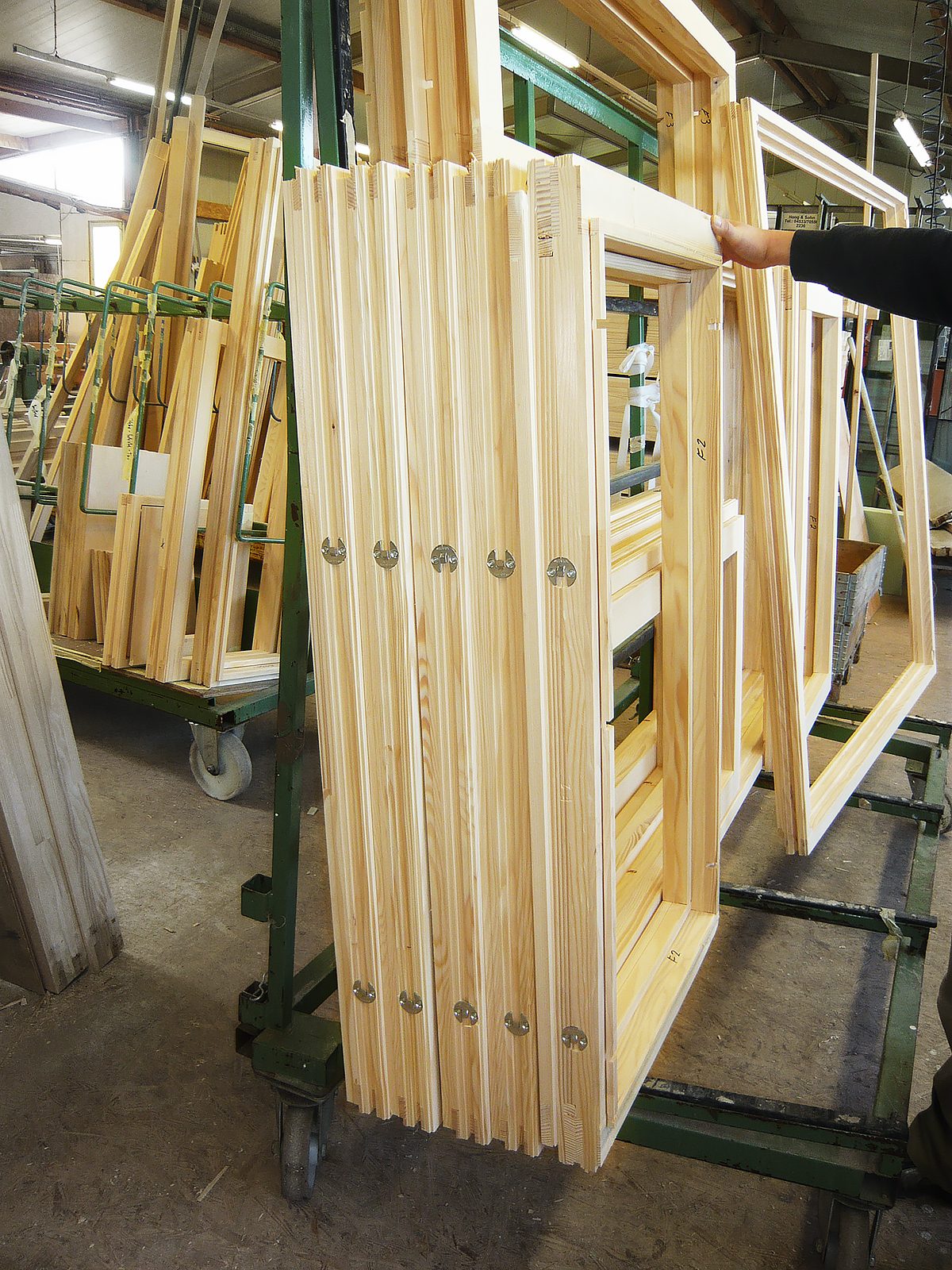

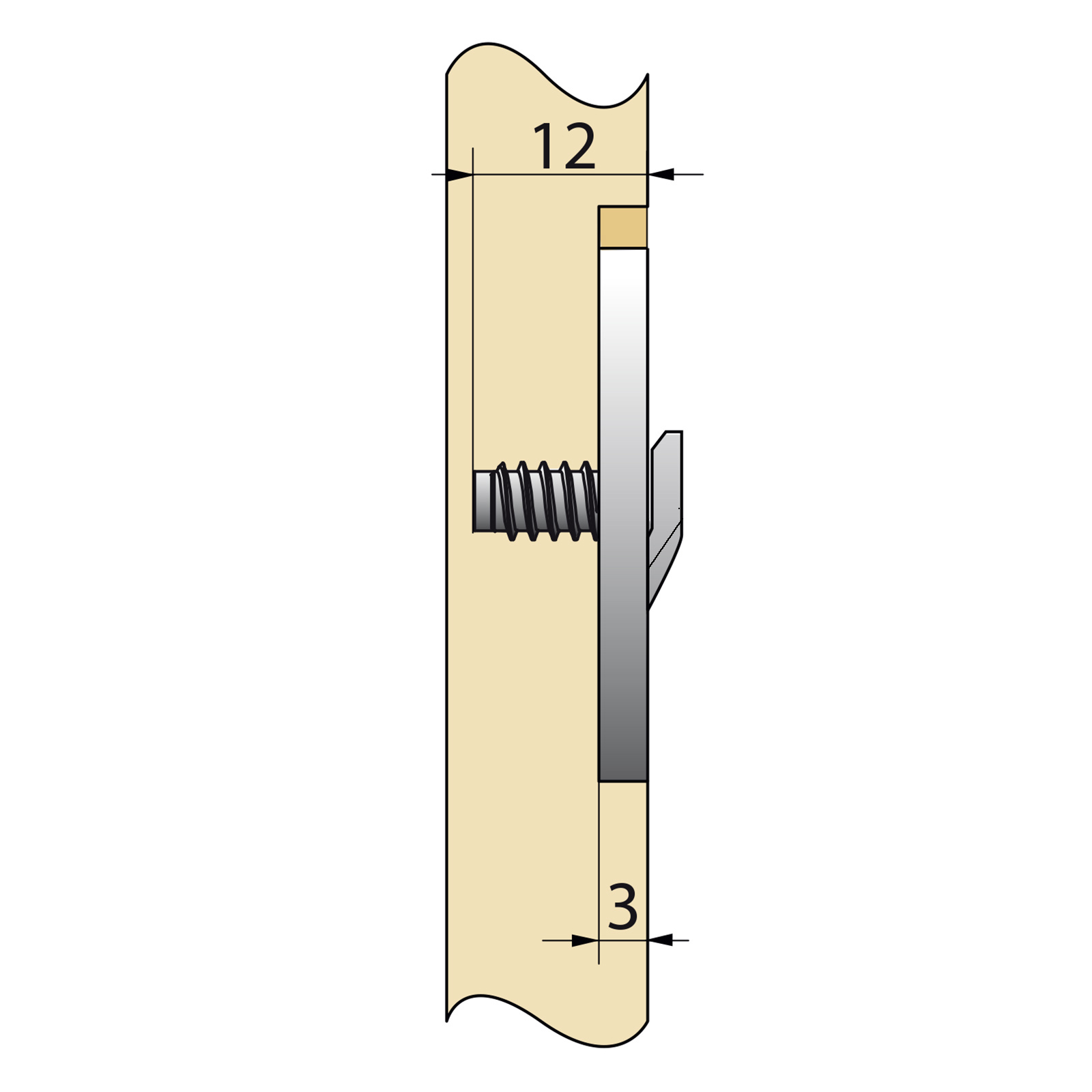

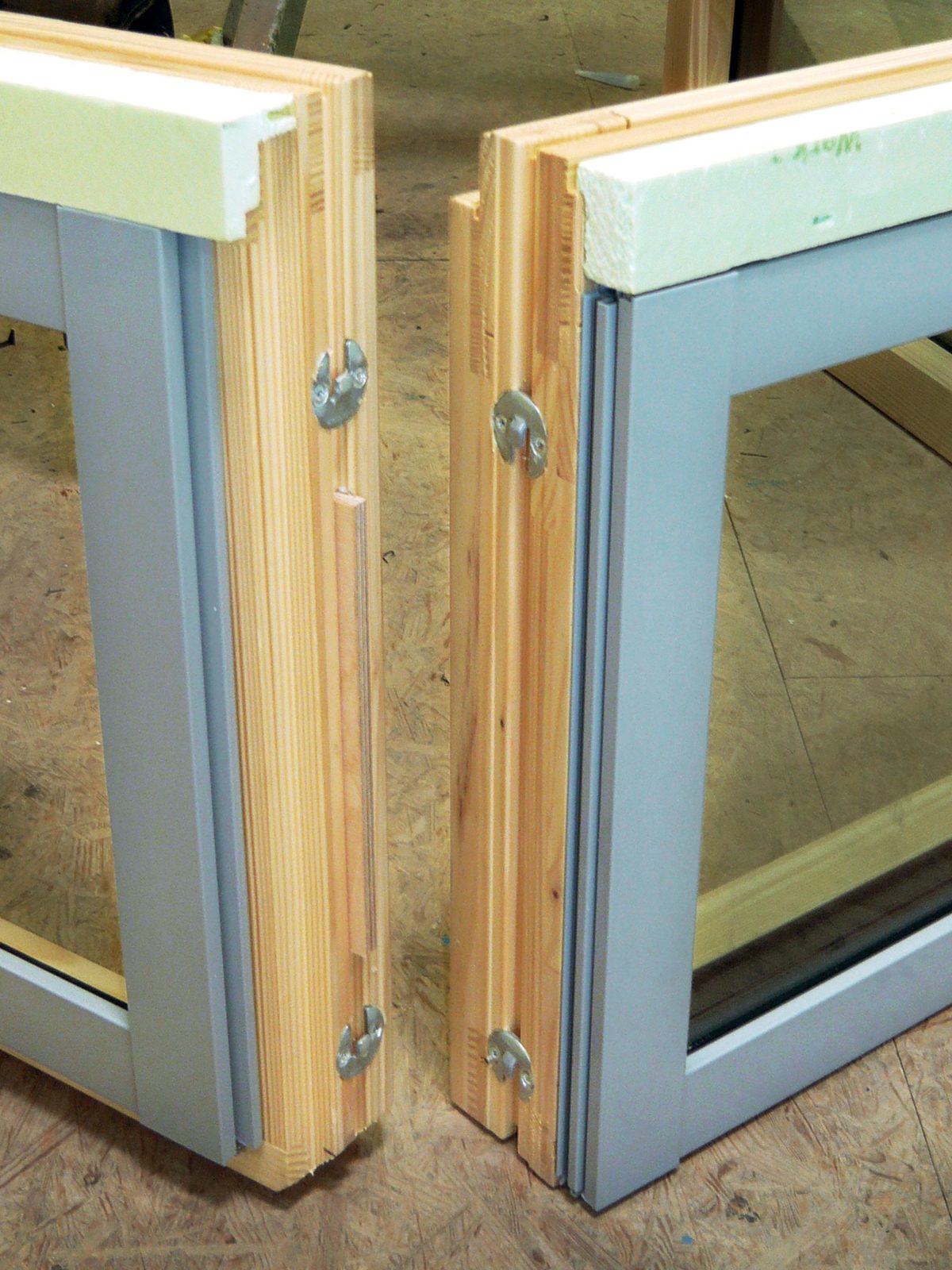

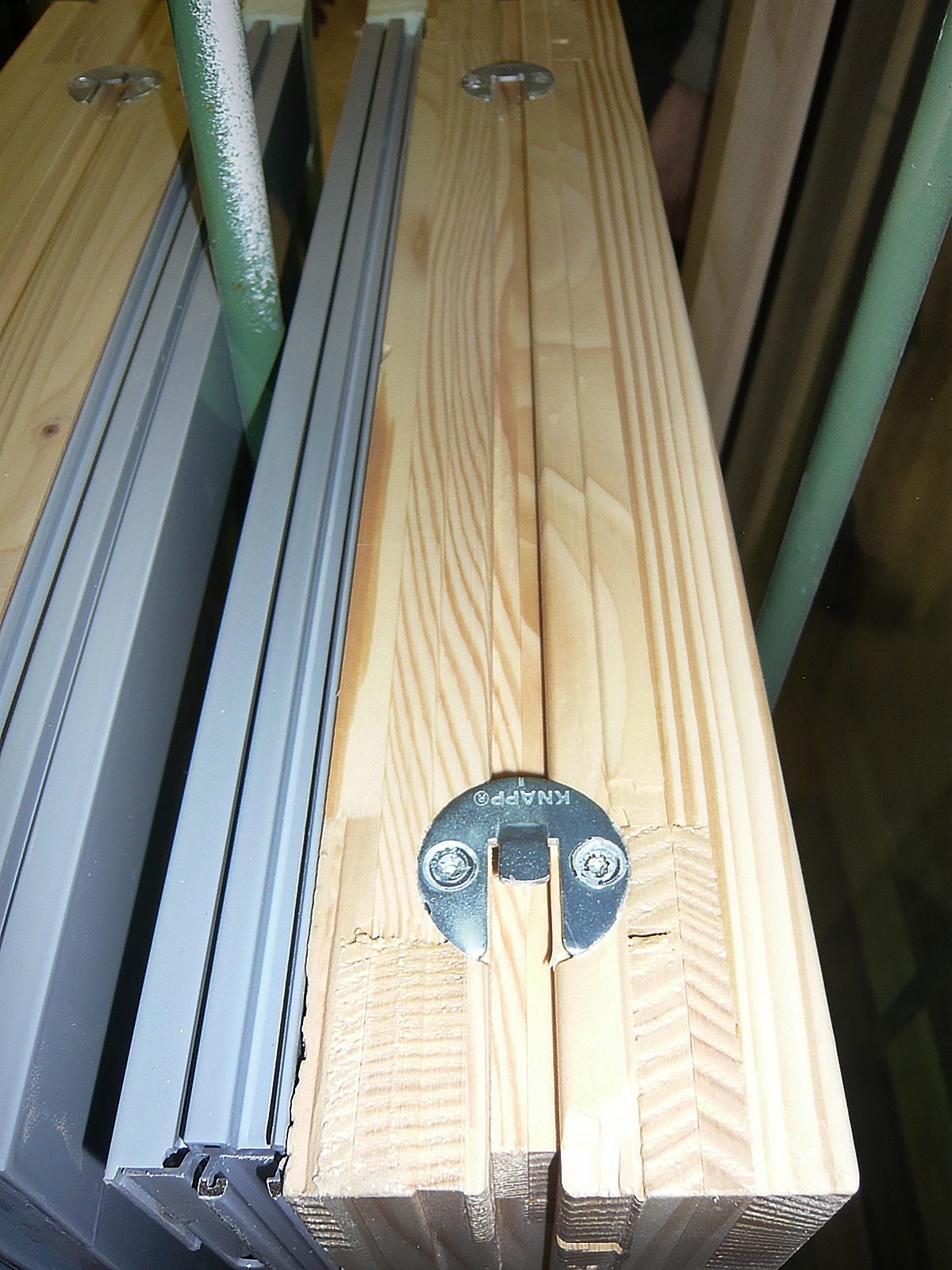

Die DUO 30 und 35 Verbinder bestehen aus zwei gleich großen Stahlteilen die durch ihre Konstruktion ineinander greifen. Sie bilden einen sehr stabilen Anschluss und die Werkstücke sind nach dem Anschrauben und Zusammenstecken der Teile sofort belastbar. Auf Grund seines Durchmessers ist das DUO 35-System, montiert mit der Euro-Schraube, ideal für die industrielle CNC-Verarbeitung sowie zum Koppeln von Fensterelementen vor Ort geeignet.

  • Einfach – nur einzuhängen
  • Unsichtbar – nicht sichtbare Verbinderelemente
  • Zeitsparend – sofort belastbar

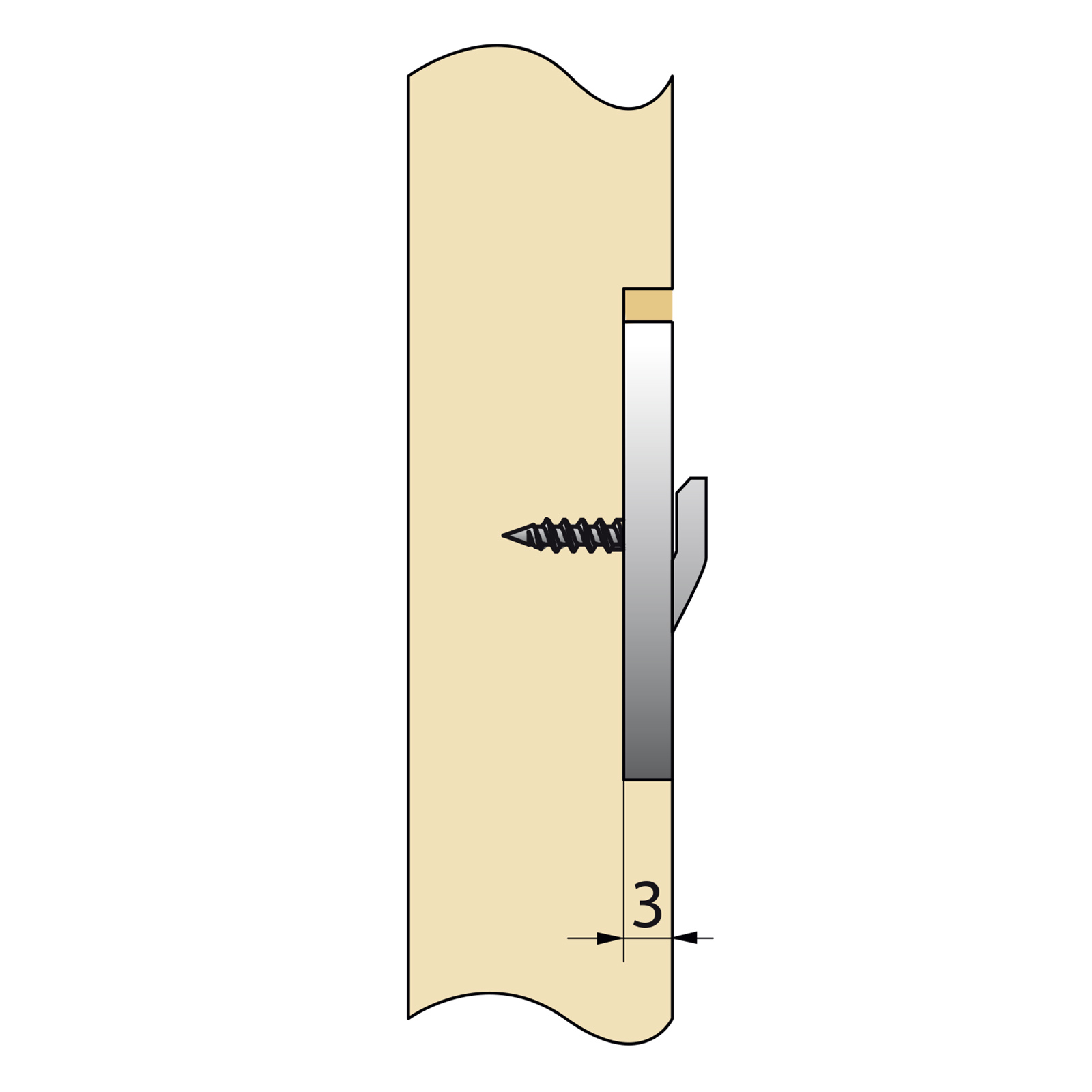

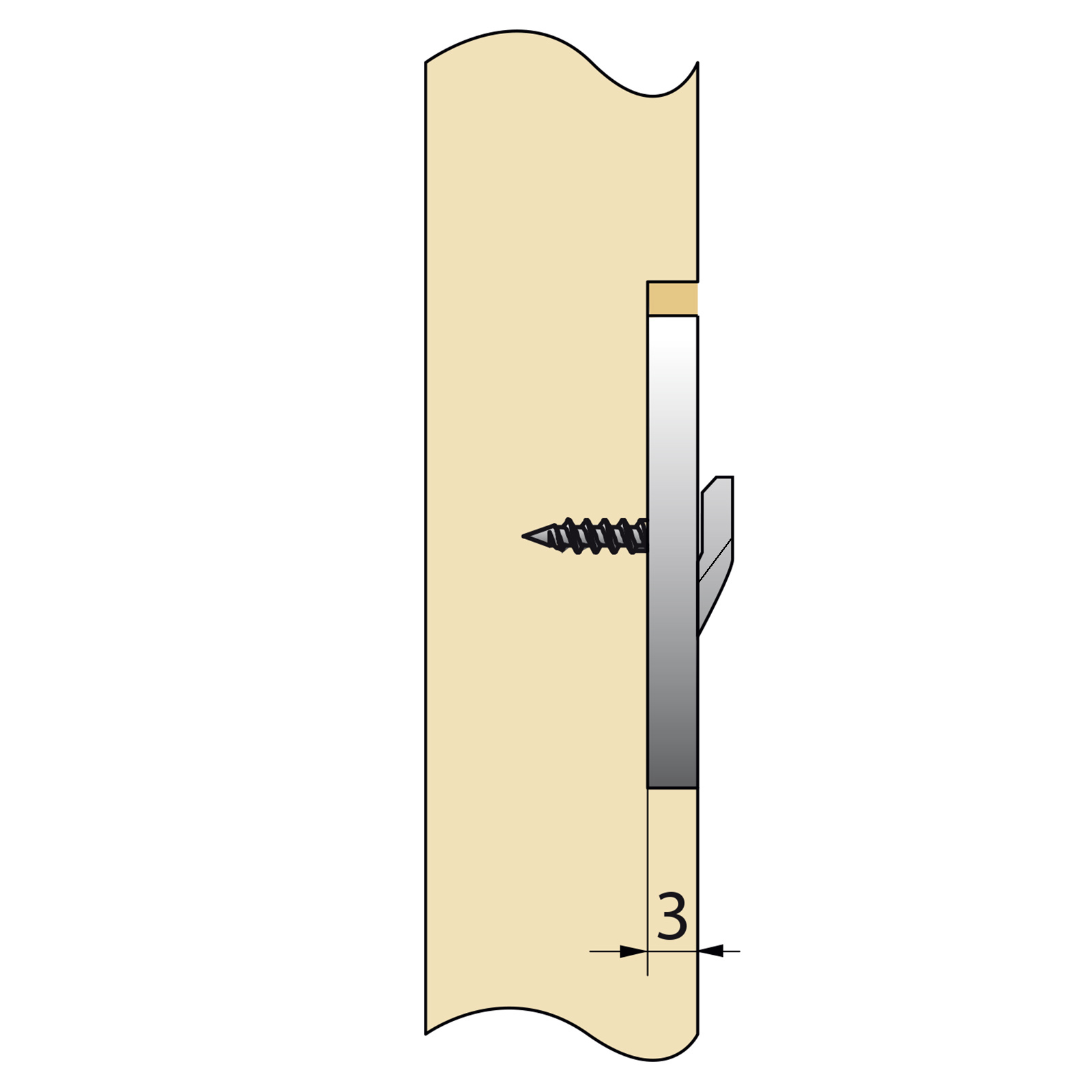

  • Geringe Einfrästiefe – nur 3 mm
  • Flexibel – zwei Varianten ø = 30 und 35 mm und wahlweise mit und ohne seitlichem Spiel (mL / oL = mit und ohne Luft)
  • Schnell – mit Standardschrauben zu verarbeiten
  • Sauber – Einhängeweg 15 mm

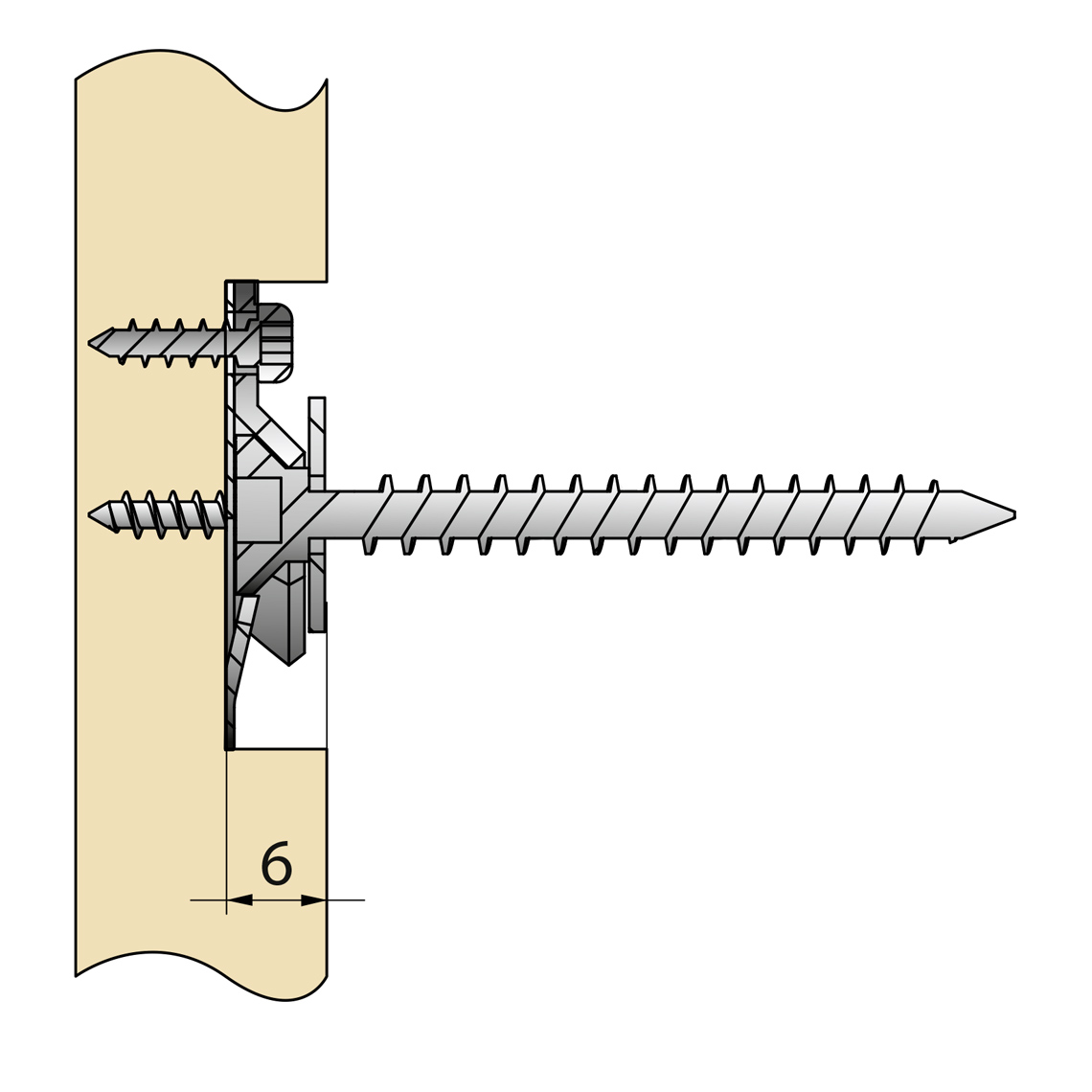

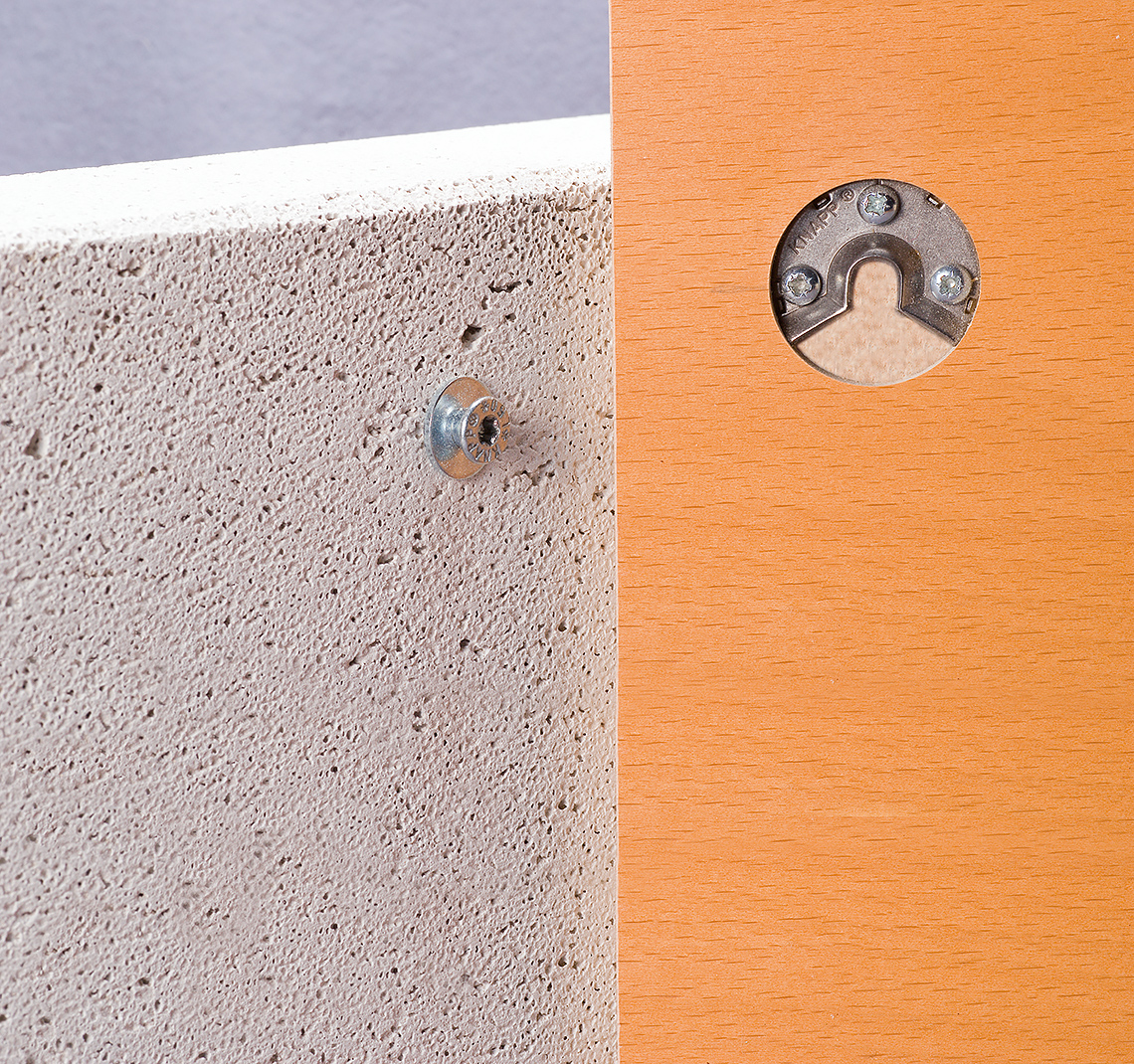

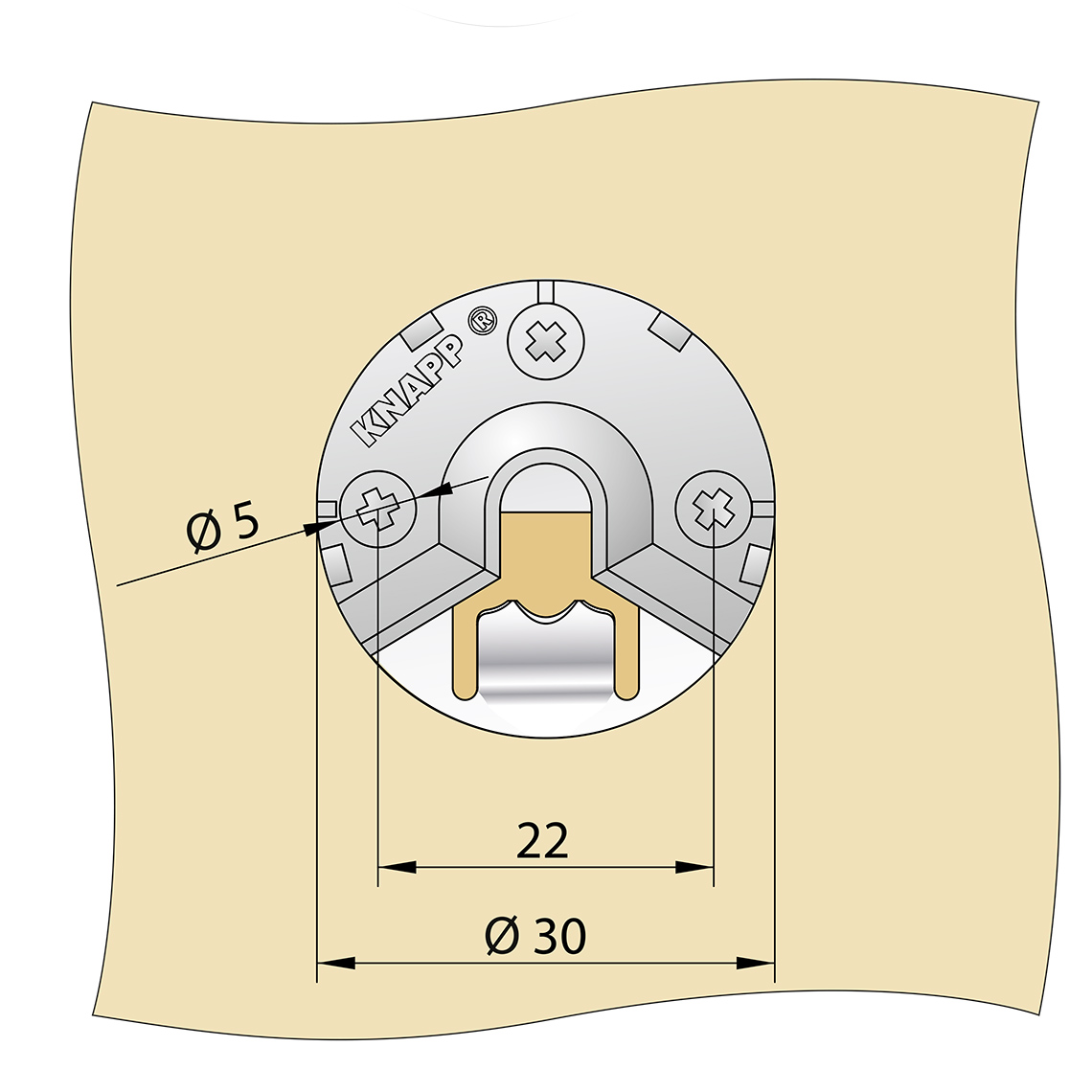

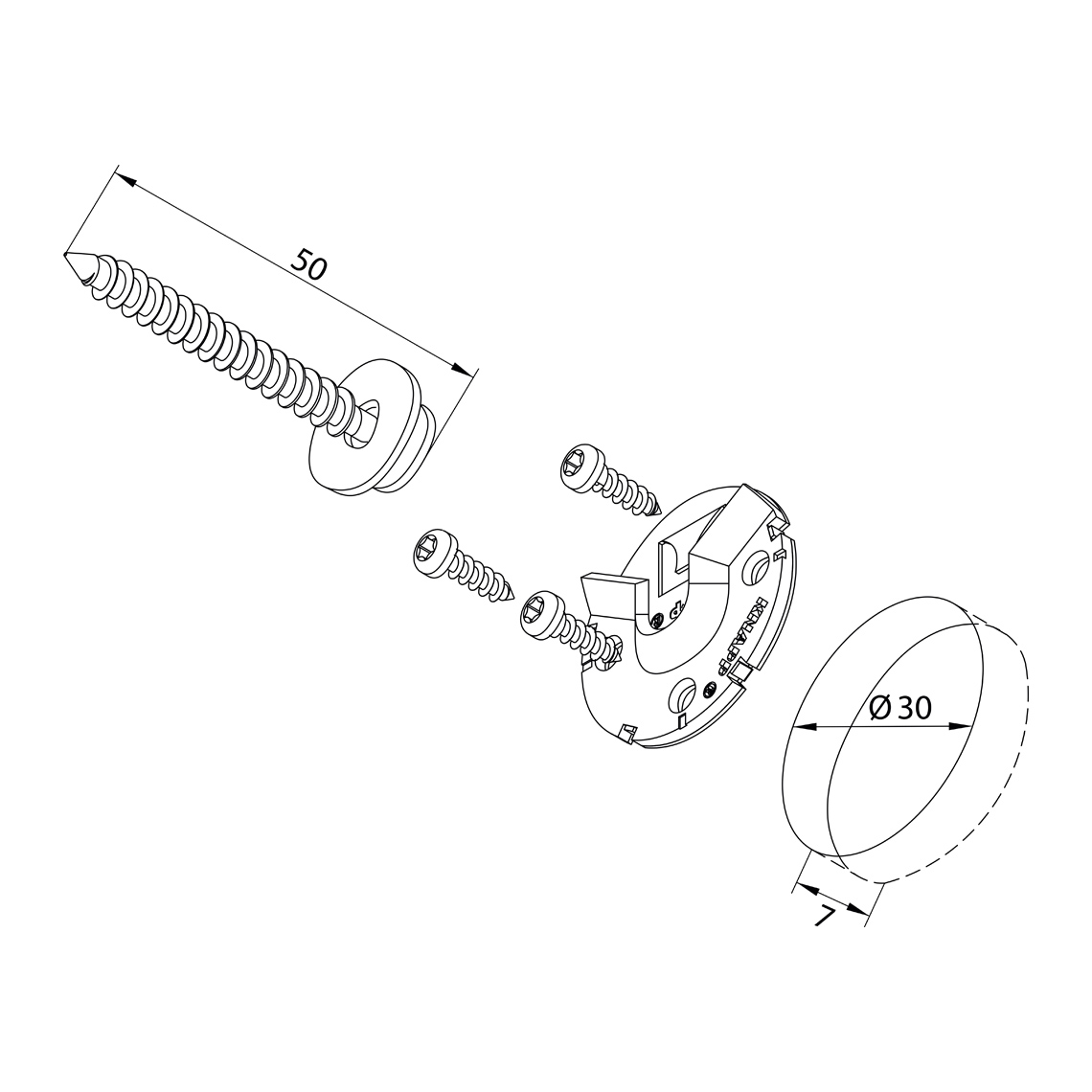

UNO 30 | Der Einhängeverbinder aus Edelstahl mit Federstahlsperre

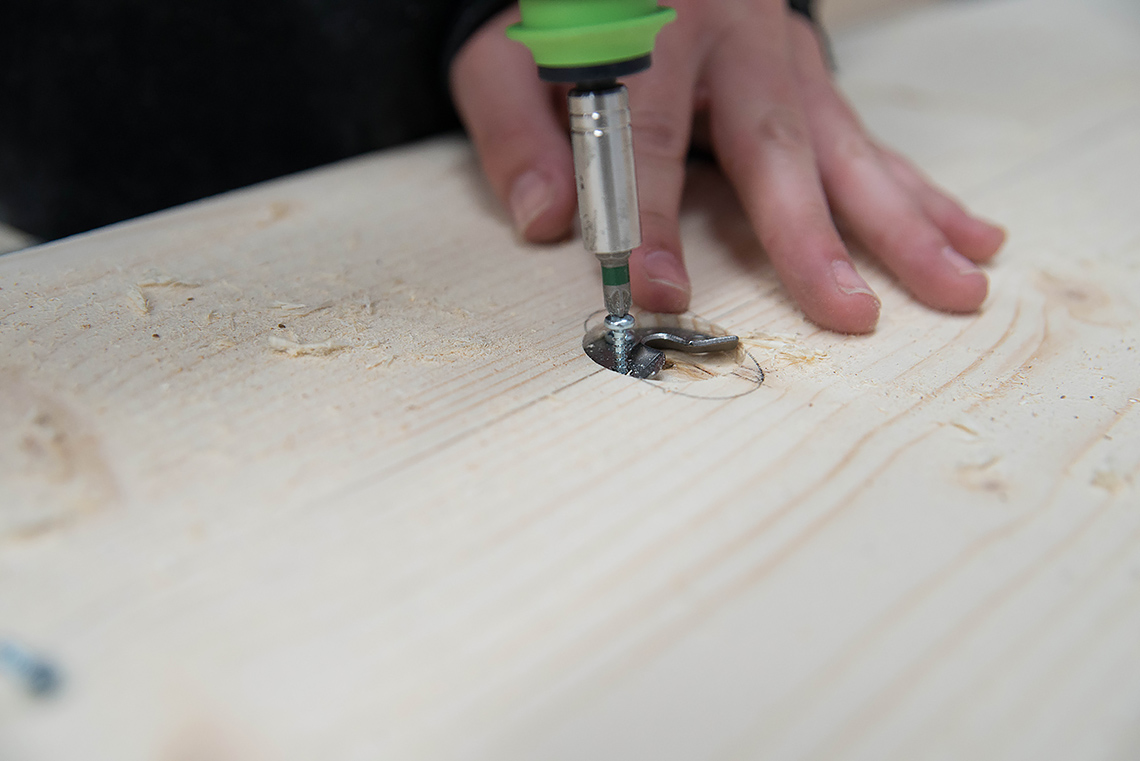

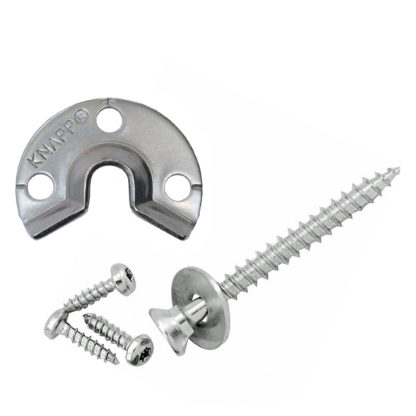

Der UNO 30 Verbinder aus Edelstahl besteht aus einem runden Verbinderteil mit V-Ausprägung und als Gegenstück aus einer SK-Halteschraube inklusive Unterlegscheibe. In den Einhängeverbinder kann die Haltschraube passgenau und schnell eingehängt werden. Die beiden Bauteile sind somit kraftschlüssig miteinander verbunden. Eine Federstahlsperre sorgt dafür, dass die Verbinderteile gegen Aushängen gesichert sind. Durch seine runde Form lässt sich der UNO 30 durch einfache 30 mm Topfbohrung oder mit durchgehender Nutfräsung 30 mm in das Bauteil einarbeiten. Die Halteschraube kann durch die mitgelieferte Unterlegscheibe auf die genaue Höhe justiert werden Damit wird eine schnelle Montage gewährleistet. Der UNO 30 ist für verschiedene Halteschrauben von 5-6 mm Länge konstruiert und daher für viele Anwendungsmöglichkeiten geeignet.

  • Einfach – nur einzuhängen
  • Unsichtbar – nicht sichtbare Verbinderelemente
  • Selbstspannend – keine Werkzeuge
  • Zeitsparend – sofort belastbar
  • Schnell – auch mit Standardschrauben zu verarbeiten
  • Sicher – verriegelbar durch die Federstahlsperre
  • Flexibel – geringe Einbohrtiefe nur 7 mm
  • Variabel – Einhängeweg 15 mm
  • Belastbar – Scherkräfte (Fo) bis ca. 150 kg/1,5 kN

Der UNO 30 mit Federstahlsperre findet seine Einsatzbereiche bei der Befestigung von Wandpaneelen, Fußbodenleisten und Handläufen. Er gilt als universeller Einhängeverbinder. Er kann mit der Fedelstahlsperre Toleranzen in der Oberfläche zwischen Untergrund und Paneelen sowie Fußleisten aufnehmen. Ideen beim Einsatz und der Verarbeiter sind kaum Grenzen gesetzt.

Tipp:
Der UNO 30 wird als klassische Holzverbindung angewendet. Die Verarbeitung kann darüber hinaus mit handelsüblichen Dübeln erfolgen, somit wird die Montage auf Mauerwerk, Beton, Rigips und anderen Materialien möglich. Beim Einsatz in Mauerwerk, Beton und Rigips sollte die Unterlegscheibe einen Durchmesser bis zu 25 mm haben.

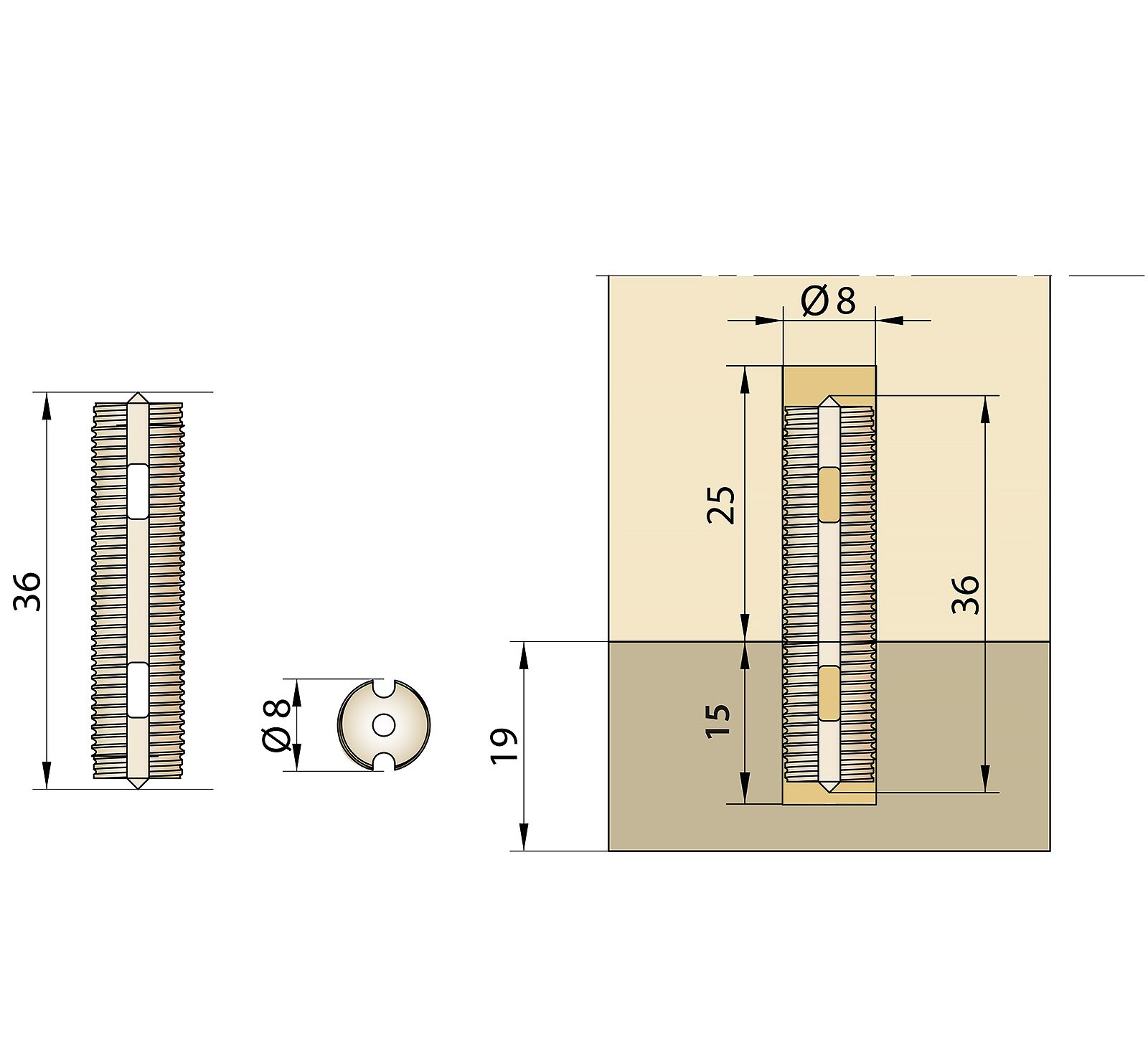

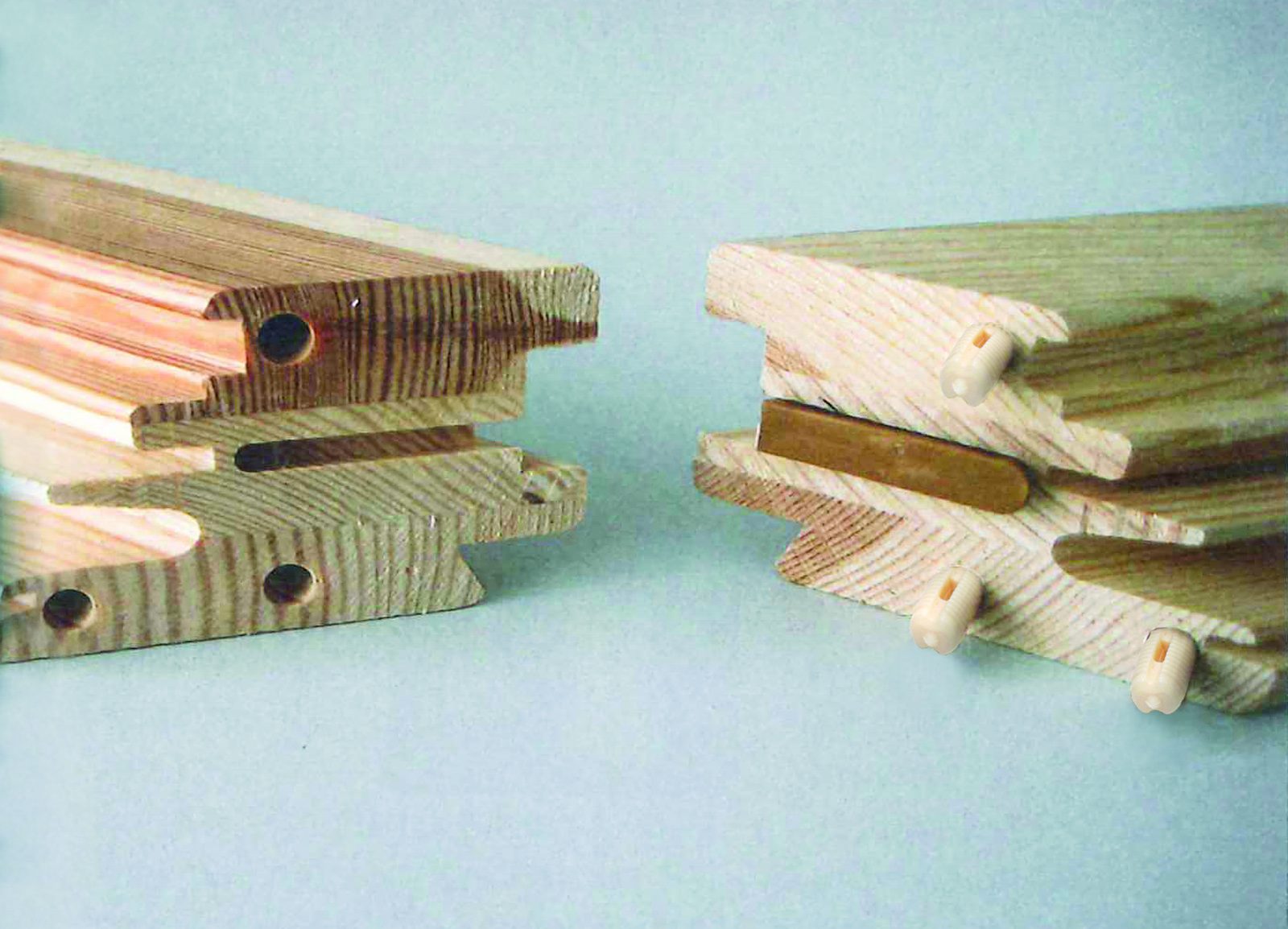

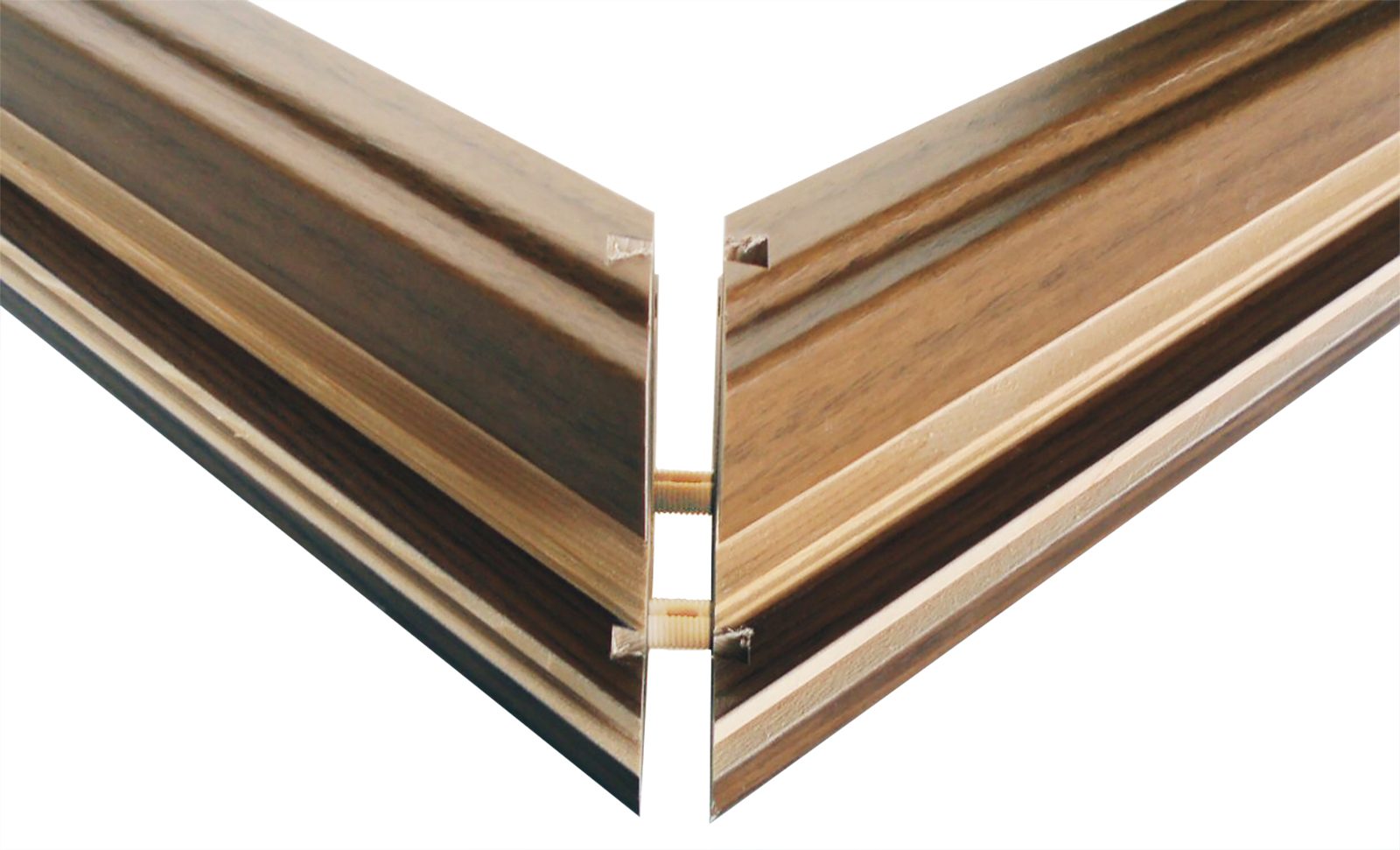

KNAPP®-Dübel | Der moderne Dübel aus Kunststoff

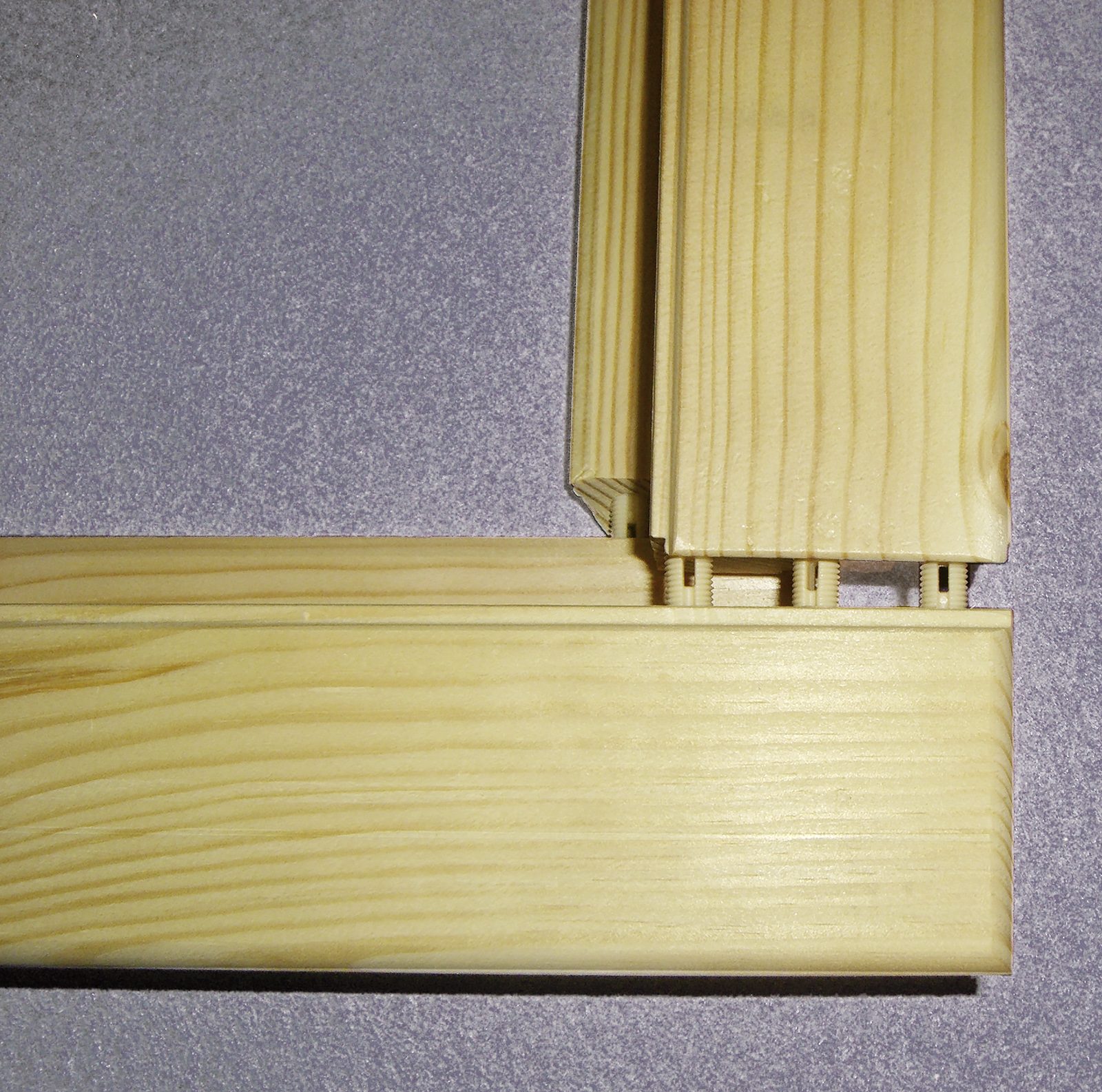

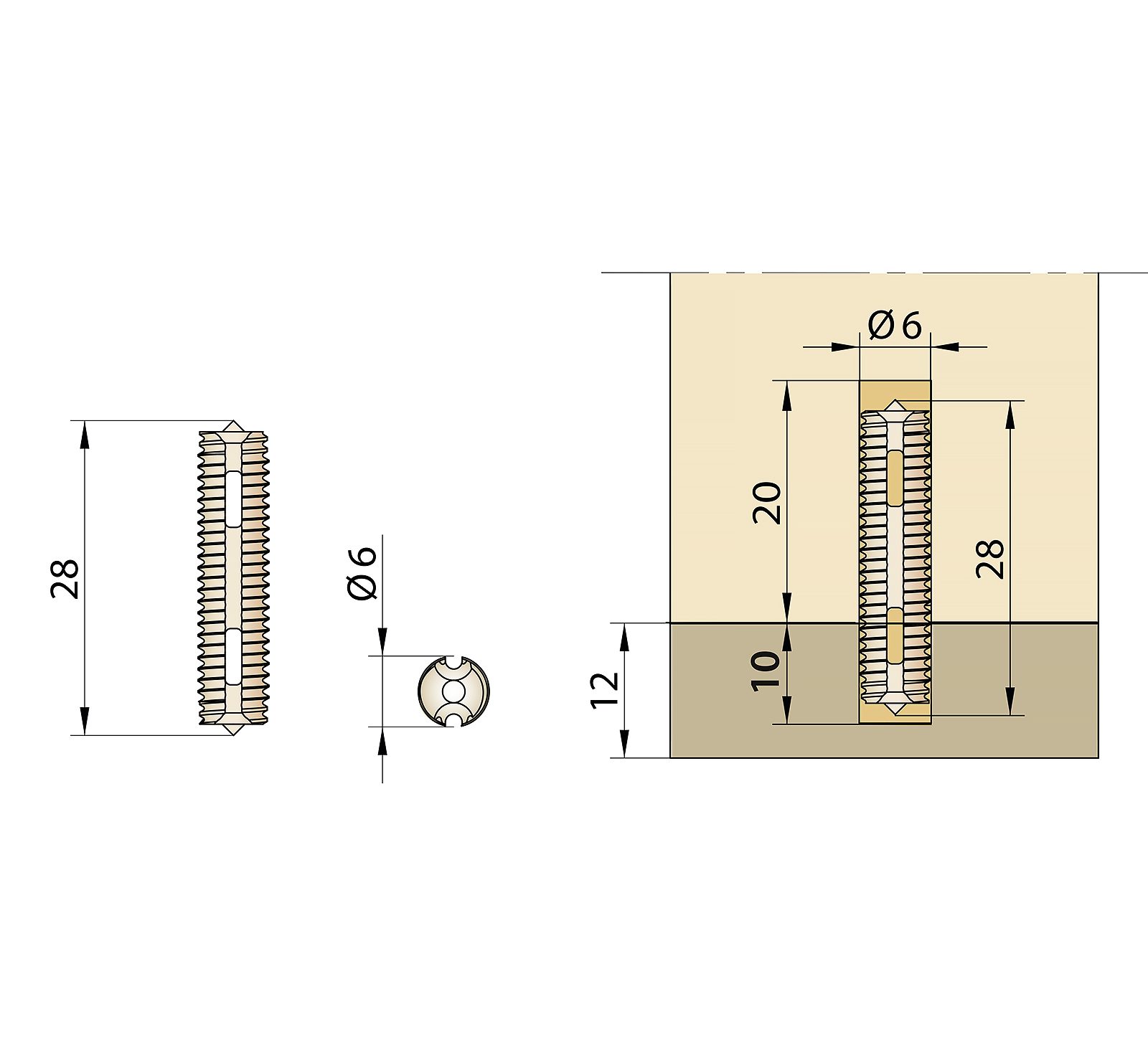

Der Knapp-Dübel aus Kunststoff ist in 6 und 8 mm erhältlich. Der Knapp-Dübel besteht aus hochfestem und witterungsbeständigem Kunstsoff. Die Längsrillen sorgen für die Verankerung auf Zug bei Verwendung des empfohlenen Knapp-Klebers oder gleichwertige Kleber. Durch den Knapp-Kleber entsteht beim Aushärten eine kraftschlüssige Verbindung zwischen den Bauteilen.

  • Schnelle Montage – Verbindung kann sofort nach dem Zusammenstecken belastet werden, da Querrillen die Festigkeit erhöhen
  • Längskanäle verteilen den Klebstoff und verhindern ein Aufwölben bei Spanplatten durch das Aufquellen (Weißleim) und sorgen für eine optimale Klebstoffverteilung im gesamten Bohrloch
  • Bei beidseitiger Verleimung wird eine tiefere Bohrung (+6 bis +8 mm) empfohlen
  • Kein Schwind- und Quellverhalten speziell bei wechselnder Raumluft-Feuchtigkeit kein Öffnen der Fuge
  • Gleichbleibende Dübelqualität und Festigkeit der Verbindung – keine Bruch- und Spaltgefahr wie z.B. bei Hartholzdübel ( Buchendübel etc.)
  • Witterungsbeständig – resistente Verbindung für Innen und Außen
  • Für 600 mm werden je nach Werkstoff bis zu 6 KNAPP®-DÜBEL empfohlen
  • Stabil – durch Verkleben mit KNAPP®-KLEBER PU+ besonders hoch belastbar
  • Selbstspannend – Gewinde im Kunststoff für starken Halt und zum Einstellen
  • Die durchgehenden Querrillen sorgen für hohe Auszugswerte – dank der Verleimung
  • die Querrillen erhöhen die Haltekraft in der Bohrung – Platz für die Leimaufnahme zwischen Dübel Bohrinnenwand – sichere Lagefixierung der Teile bis zum Aushärten des Klebers bzw. des Weissleim
  • Absolut keine Presszeiten
  • Gut geeignet für maschinelles setzen – „einschießen“ – mit einem Dübel Automaten
  • Bei Dübel Automaten wird Weissleim ( z.B. PVAc) empfohlen für leichtes und einfaches Reinigen der Maschinen
  • Zum besseren Einschießen bei Dübel Automaten soll das gegenüberliegende Bohrloch 0,5 – 1 mm angefasst werden
  • Auf einer Länge von 600 mm sind ca. 5 – 6 KNAPP Dübel empfehlenswert – nicht mit Hartholzdübel mischen wegen der unterschiedlichen Passgenauigkeit
  • Die Tiefe der Gesamtbohrung sollte beim KNAPP-Dübel (Art.Nr. K067) 42 – 45 mm und (Art.Nr. K 066 ) 32 – 36 mm betragen. Die Gesamtbohrungstiefe gilt für beide zu verbindende Teile. Die größere Bohrtiefe gewährleistet eine optimale Verteilung des Klebstoffs im gesamten Bohrbereich.
  • Bei Dübelautomaten kann mittels der Dosiereinstellung die Klebstoffmenge optimal eingestellt.

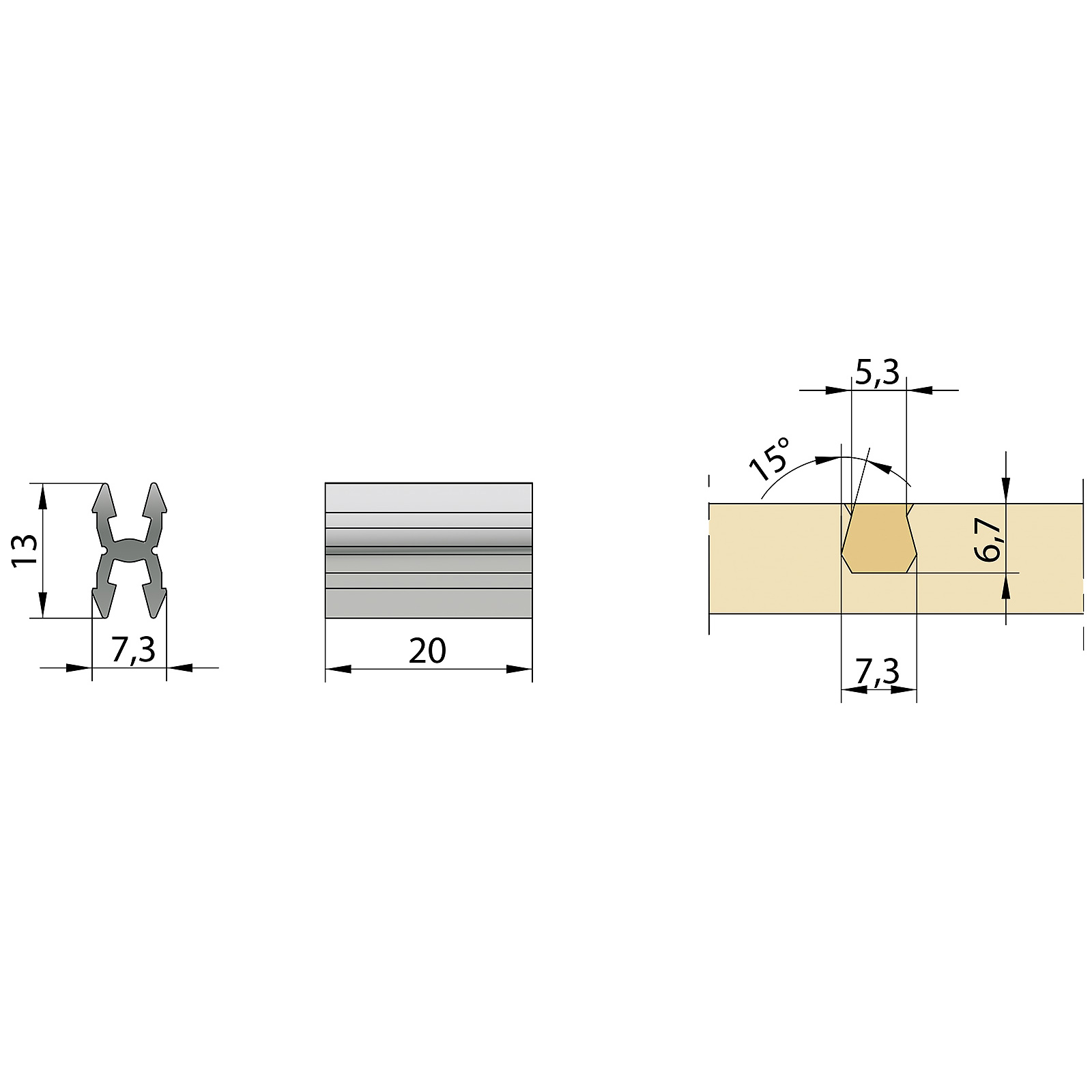

KLICK-System | Die modernen Gratverbinder aus Kunststoff

KLICK Gratverbinder

Preis: für registrierte Kunden.

miniKLICK 2-teiliger Gratverbinder

Preis: für registrierte Kunden.

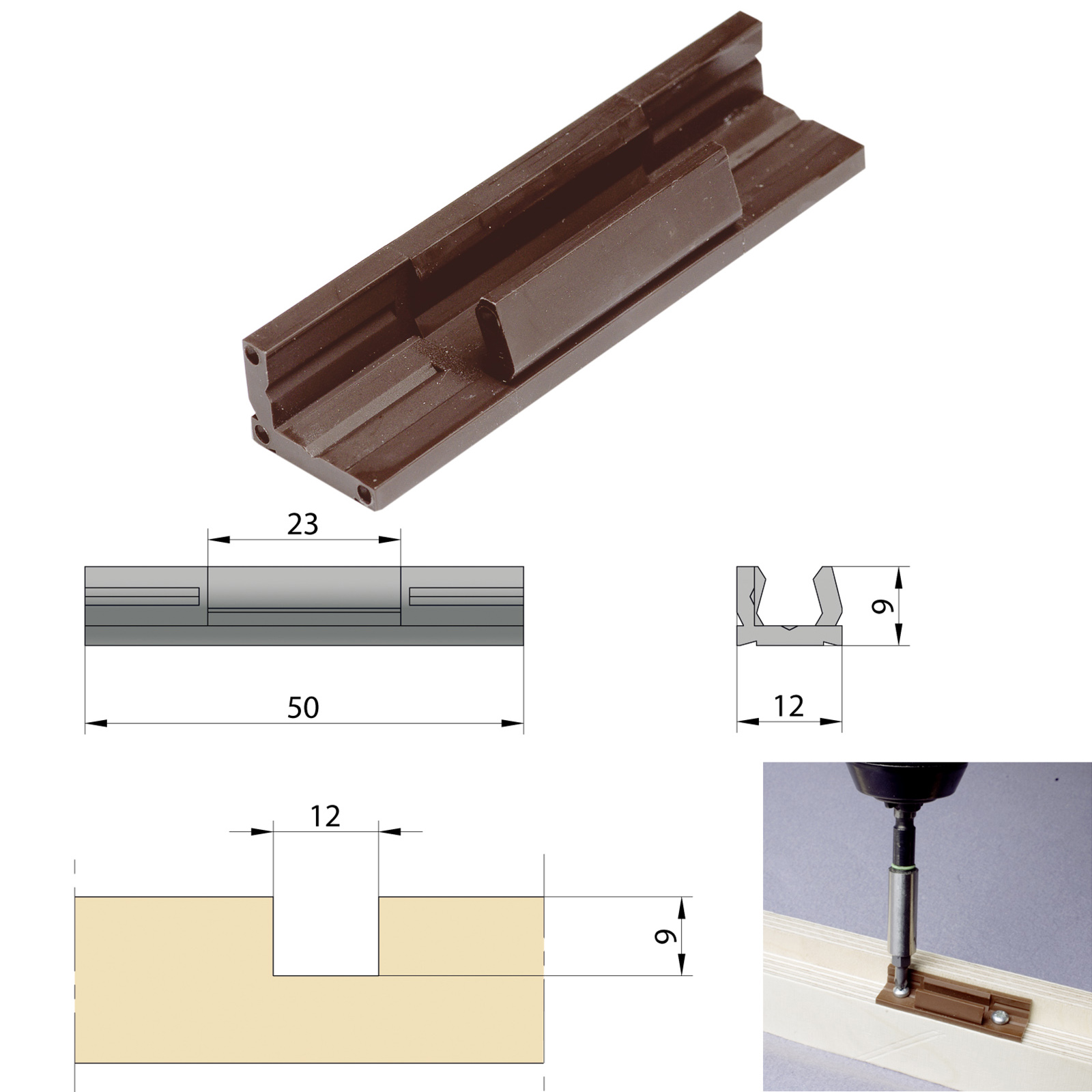

KLICKpro Gratnut

Preis: für registrierte Kunden.

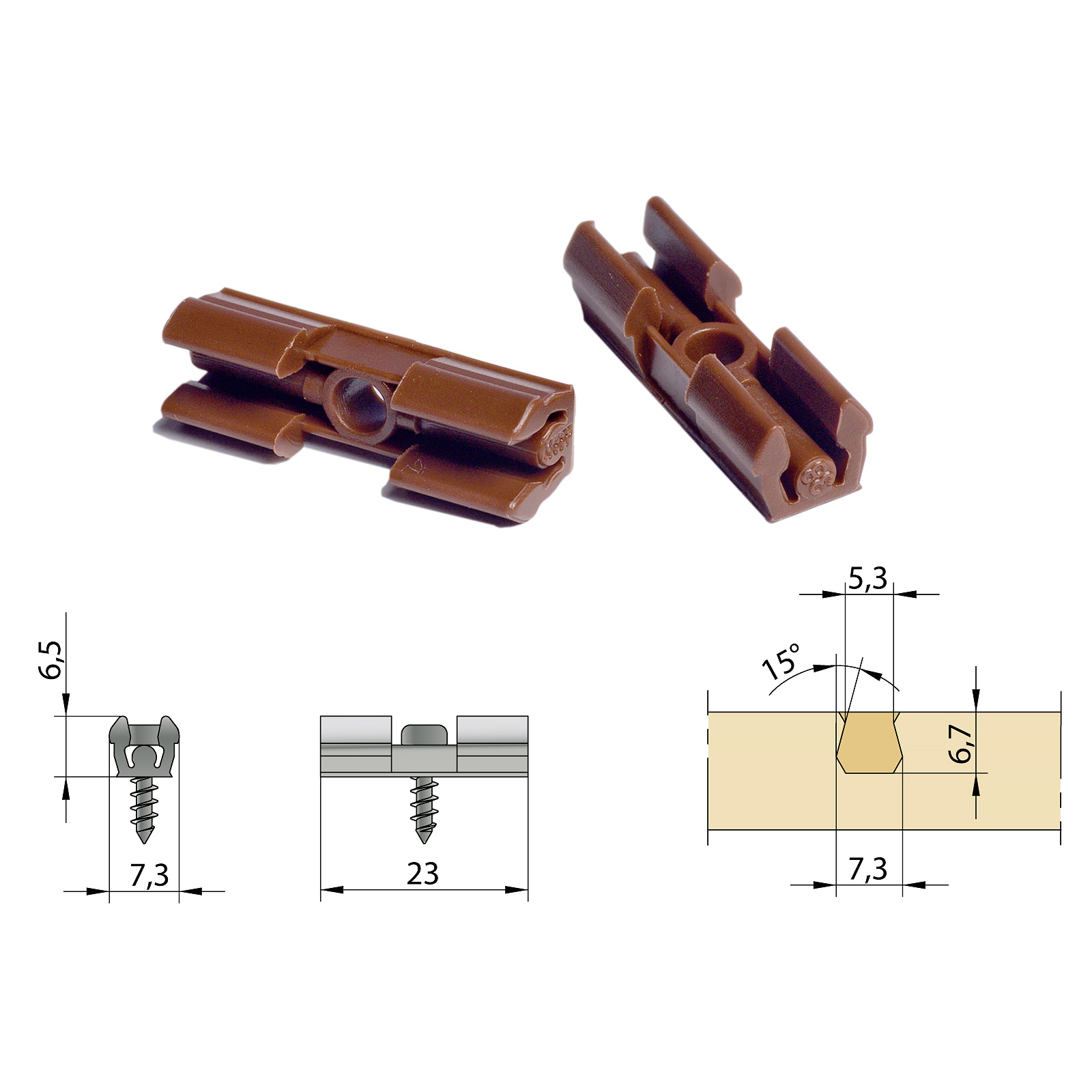

sKLICK Gratverbinder aus Kunststoff

Preis: für registrierte Kunden.

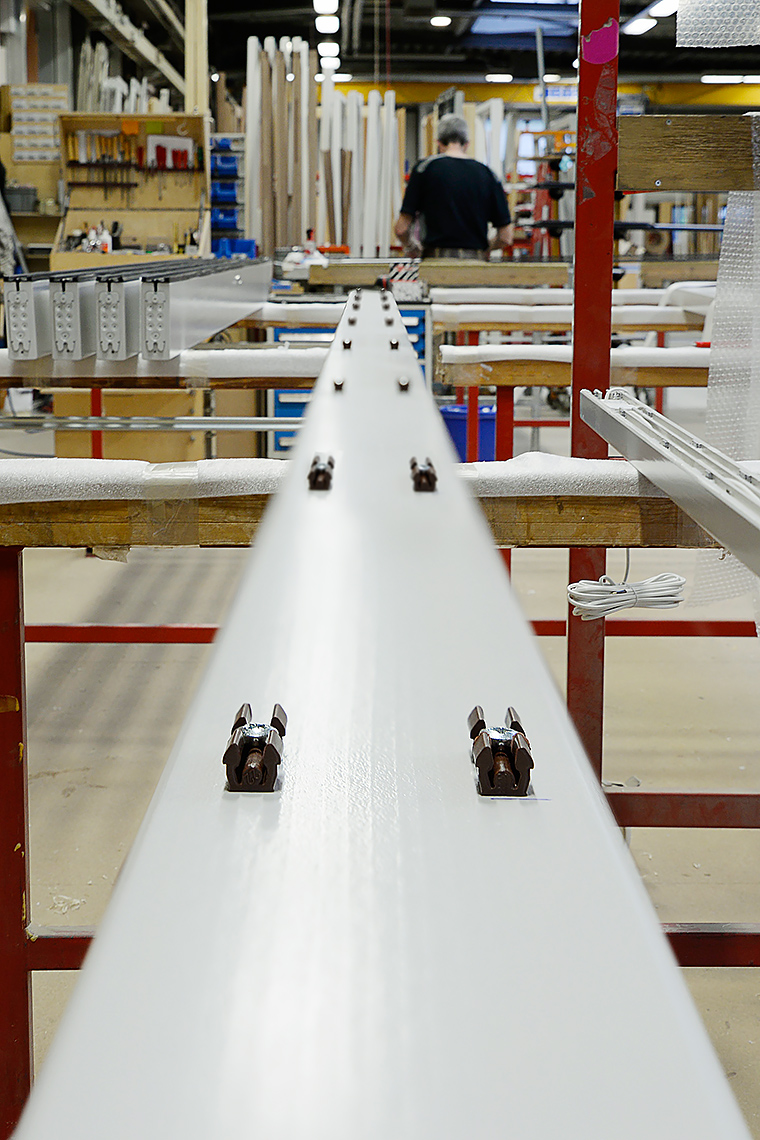

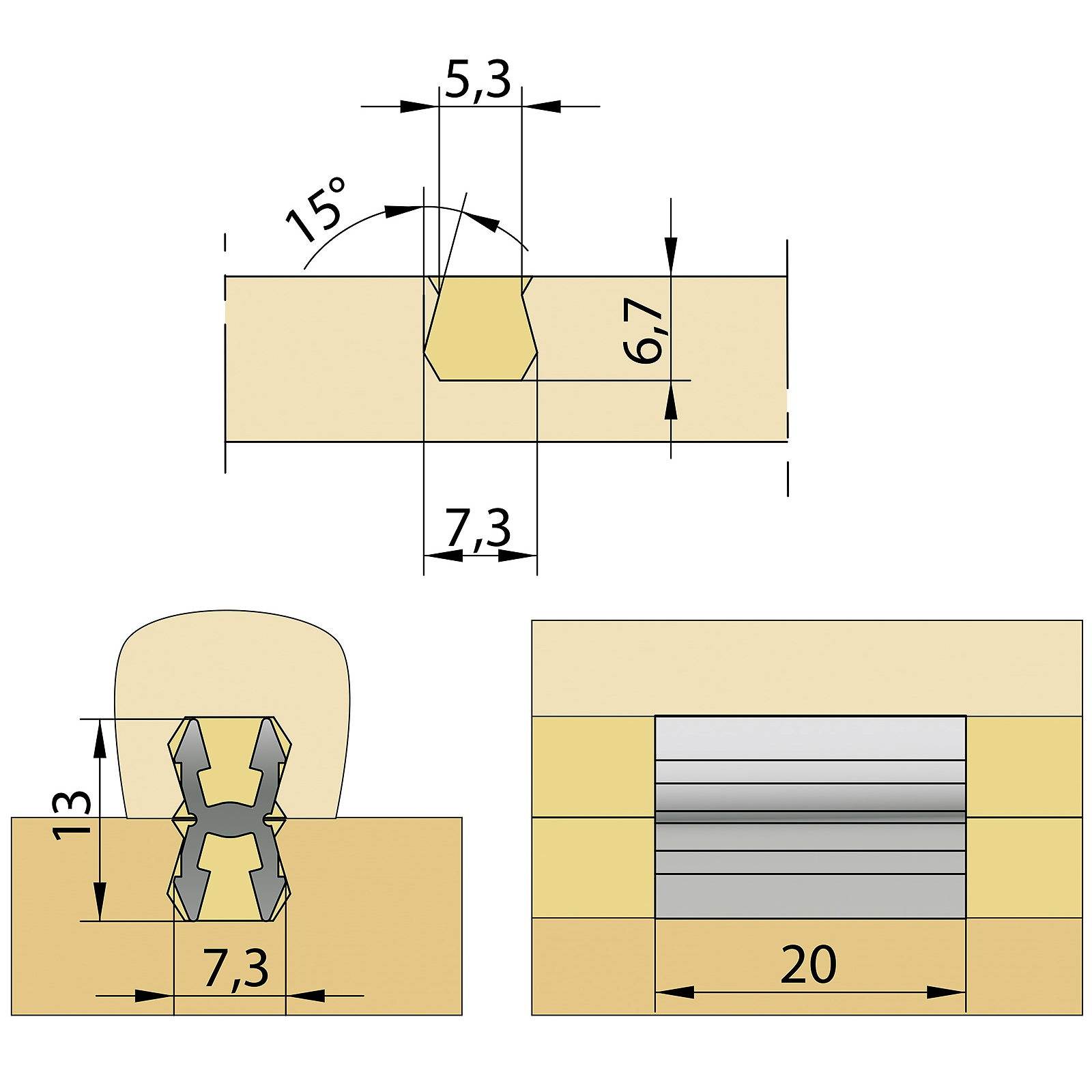

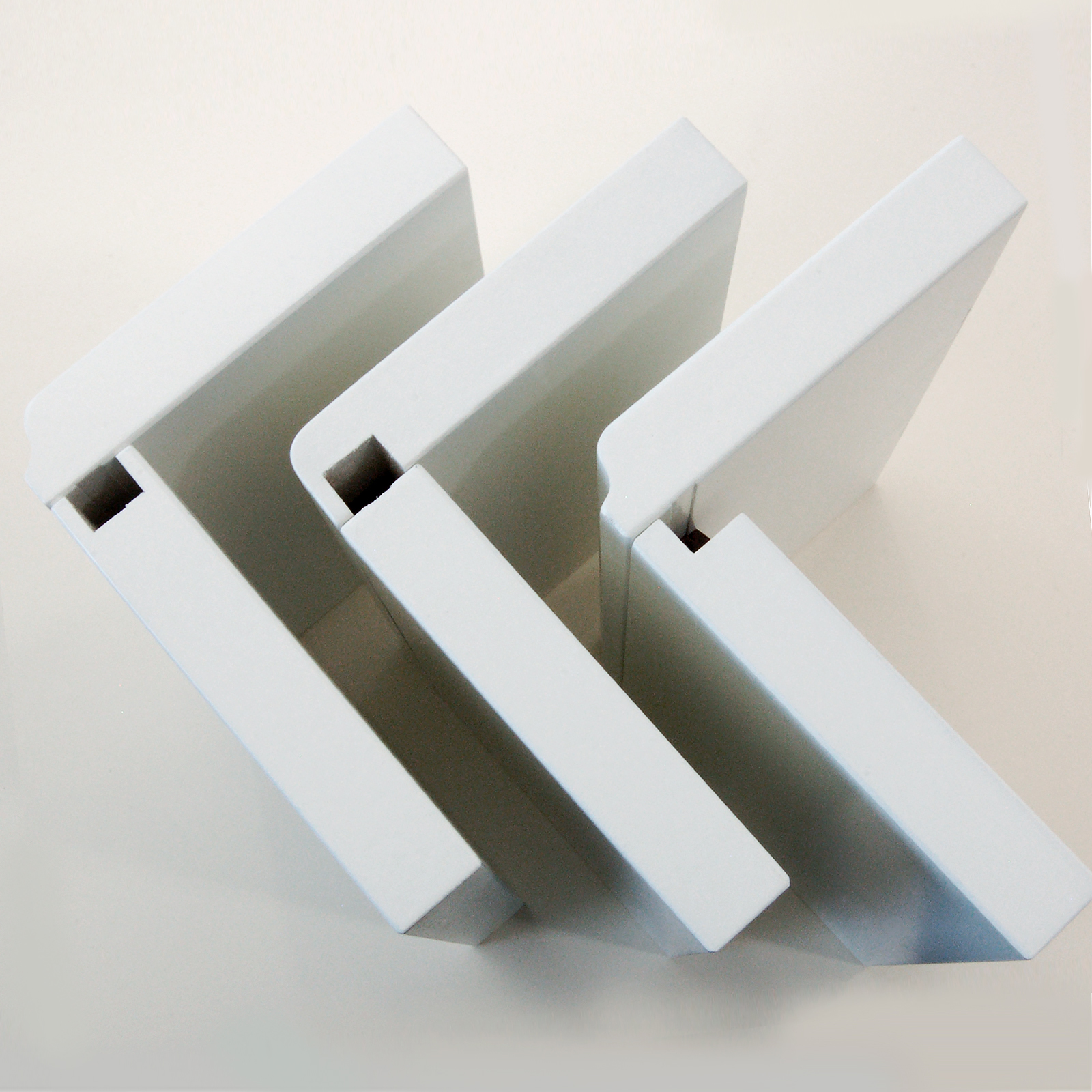

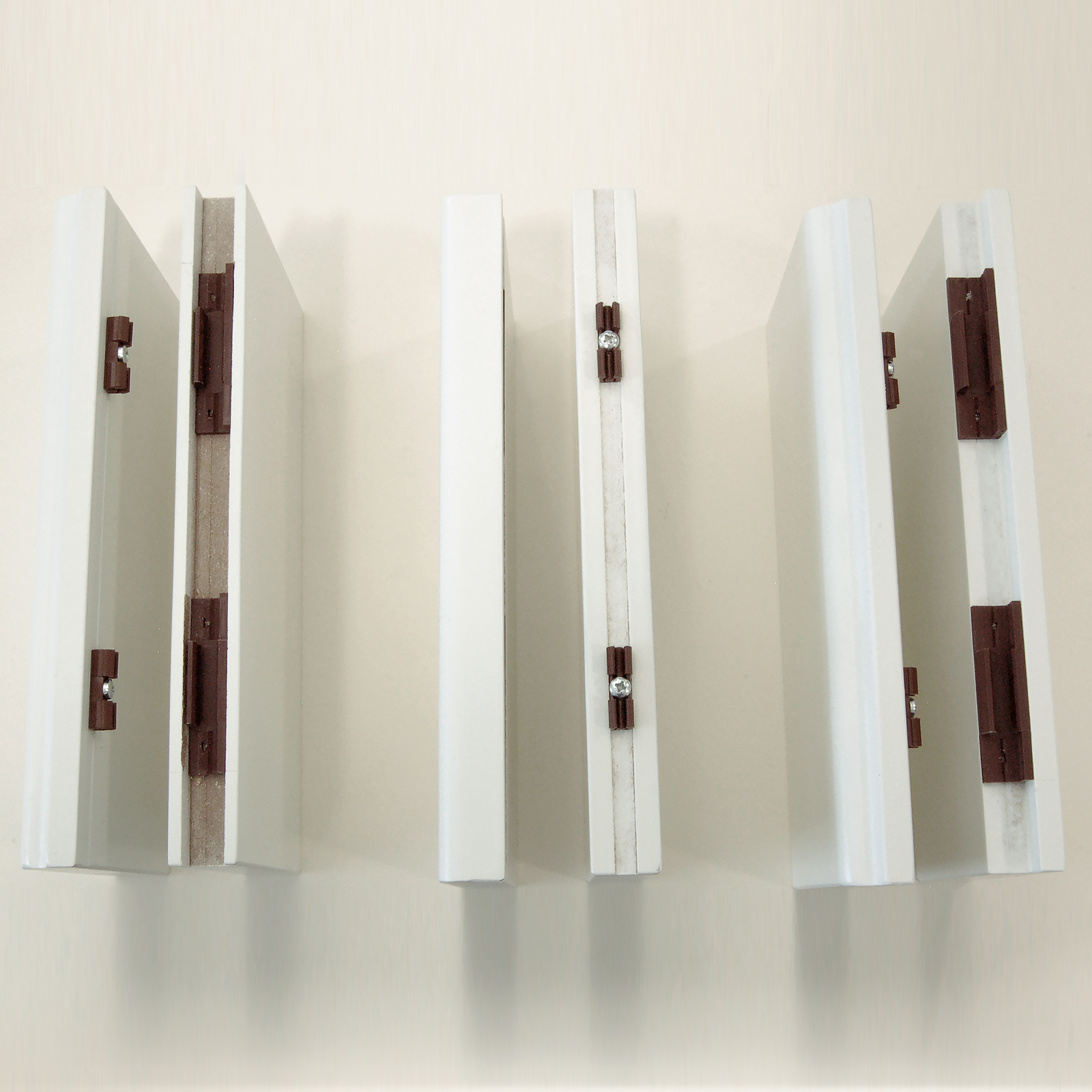

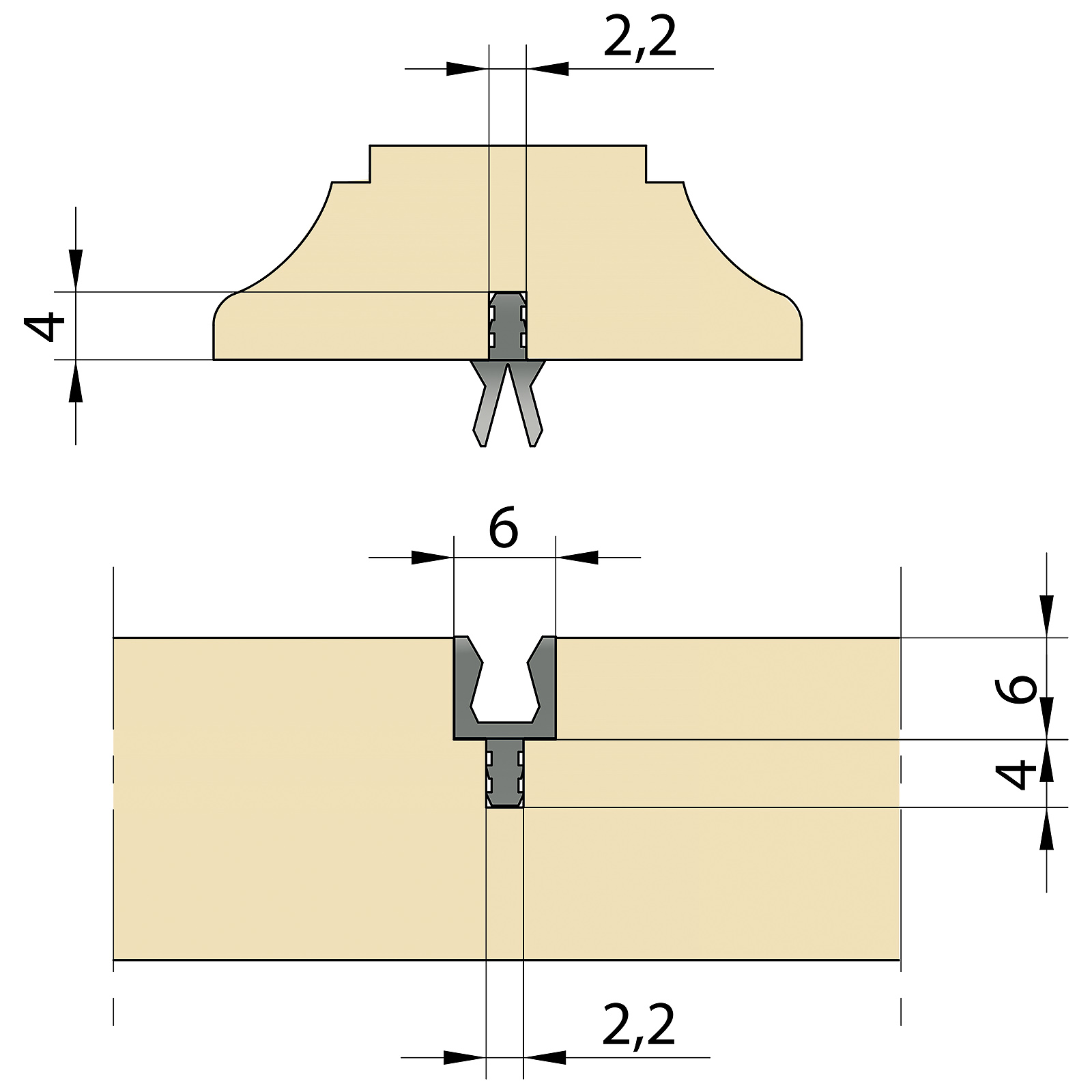

Die Verbinder KLICK und sKLICK sind Gratverbinder zum Einclipsen oder Aufschrauben und befestigen unsichtbar kleine Teile mit geringen Abmessungen. Der KLICKpro ist ein Adapter für sKLICK und KLICK und dient als Gratnut. Der sKLICK und KLICKpro kombiniert findet seinen Einsatz z.B. bei Fensterfutterbekleidungen für innen und außen. Der miniKLICK ist ein 2-teiliger Gratverbinder für kleine Zierleisten.

Alle KLICK-Verbinder bestehen aus UV- und witterungsfesten Kunststoff.

  •  Universell – für Teile mit sehr geringen Abmessungen oder dünnen Plattenmaterialien
  • Unsichtbar – nicht sichtbare Befestigung z.B. von Blenden, Abdeckungen und Zierleisten
  • Effizient – hohe Vorfertigung
  • Einfach – nur zum Einclipsen, Stecken oder zum Verschrauben
  • Zeitsparend – sofort belastbar
  • Demontierbar – zerlegbare Werkteile
  • Selbstspannend – Gratverbinder zum Verkleben
  • Schnell – mit Standardschrauben zu verarbeiten

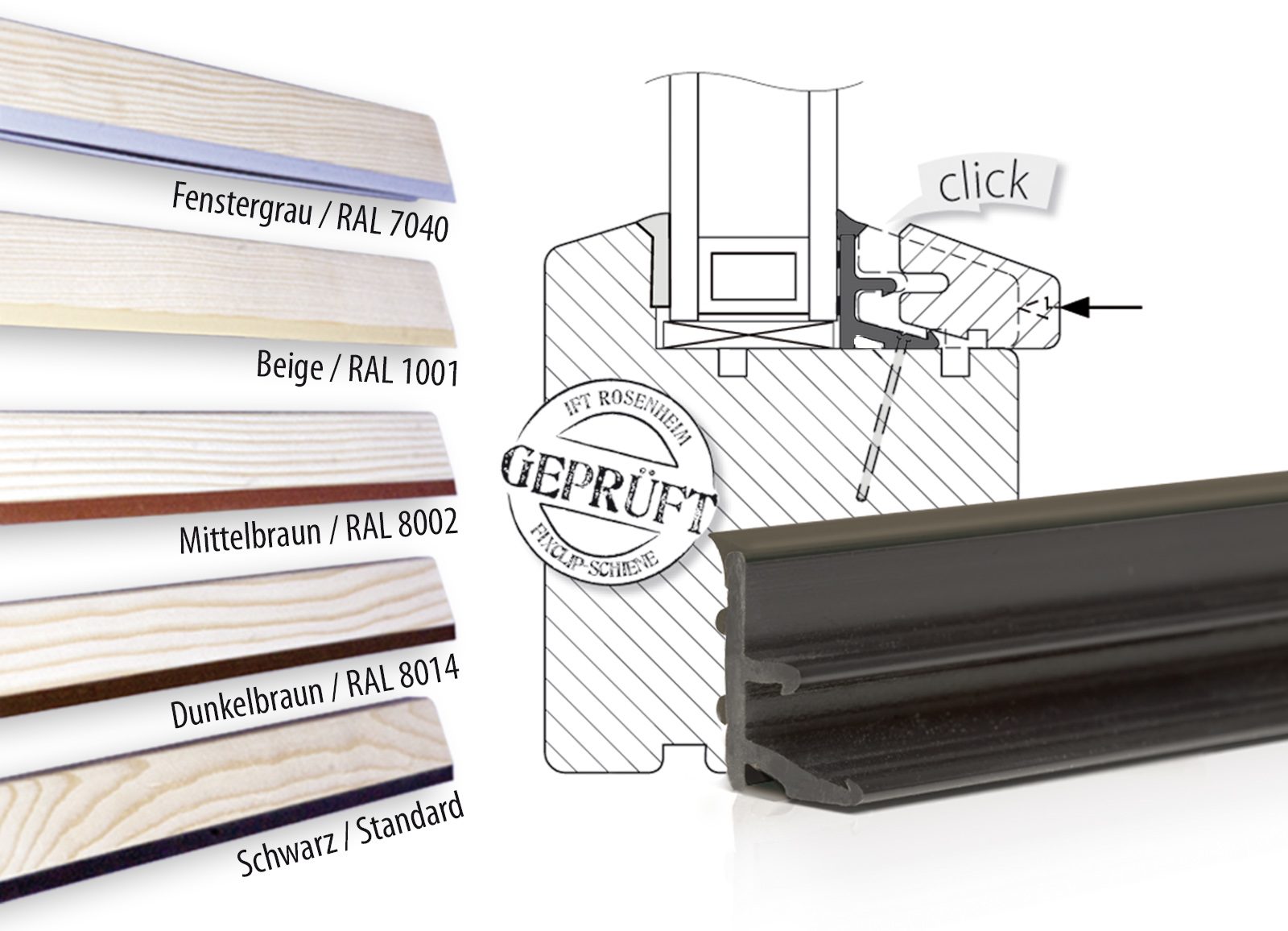

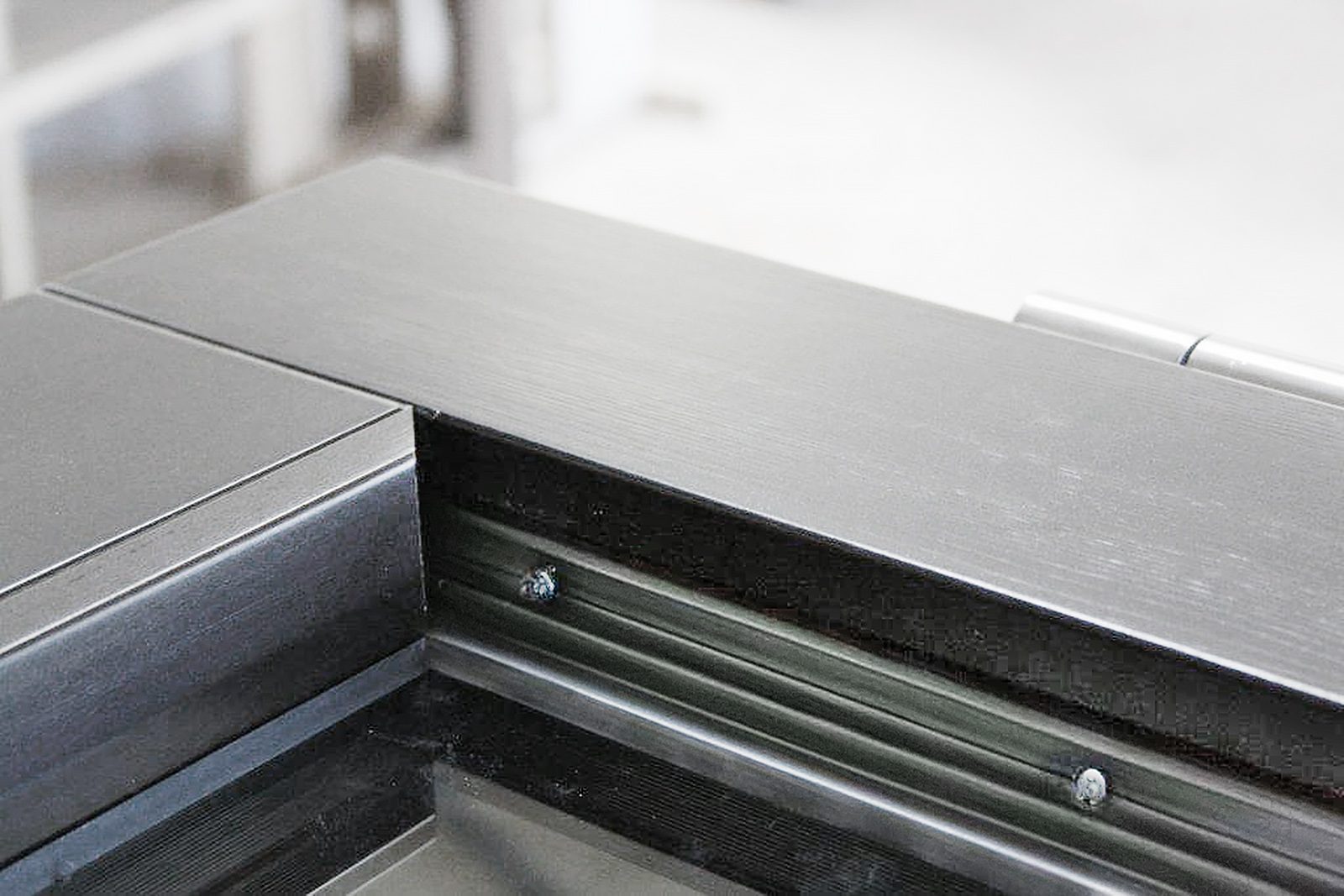

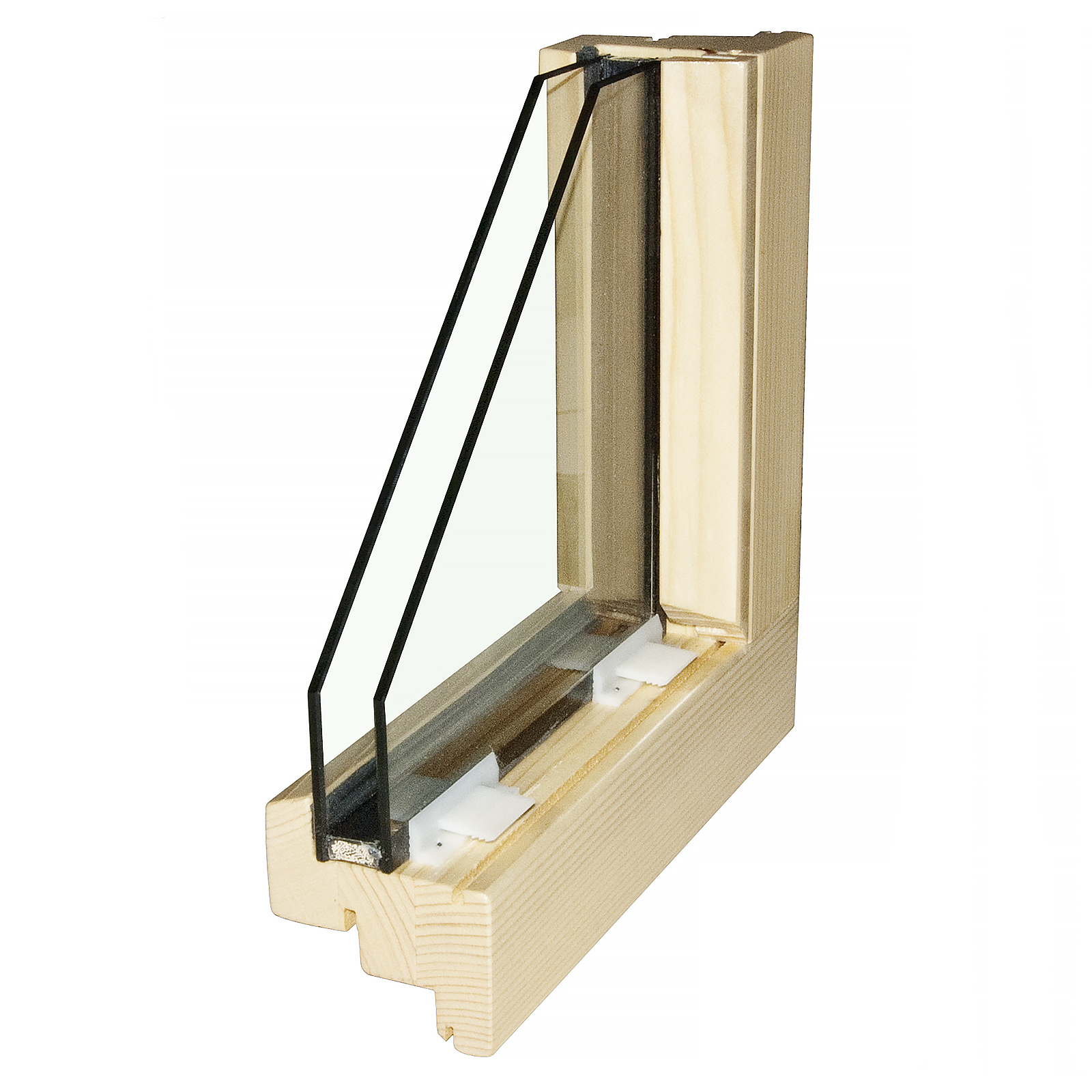

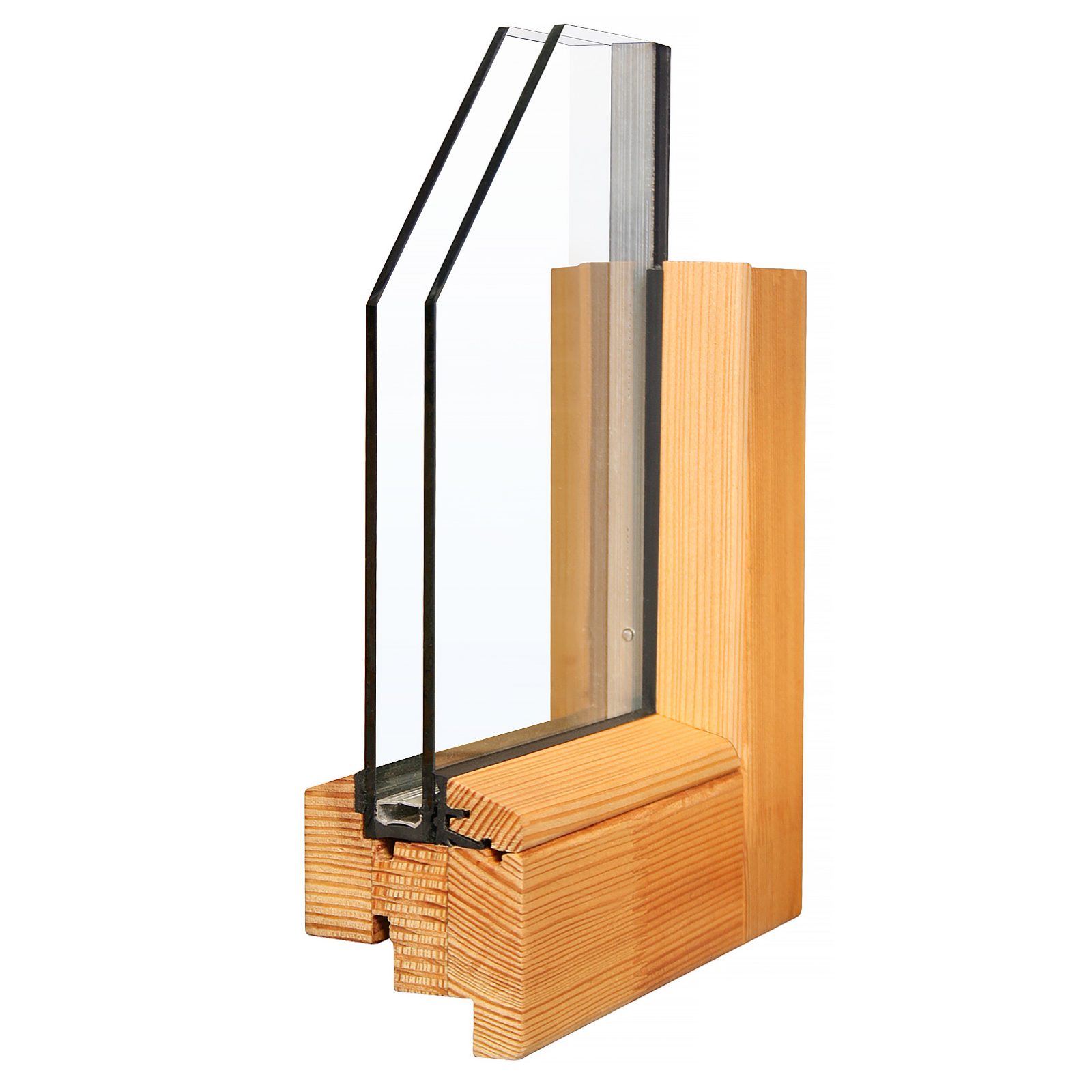

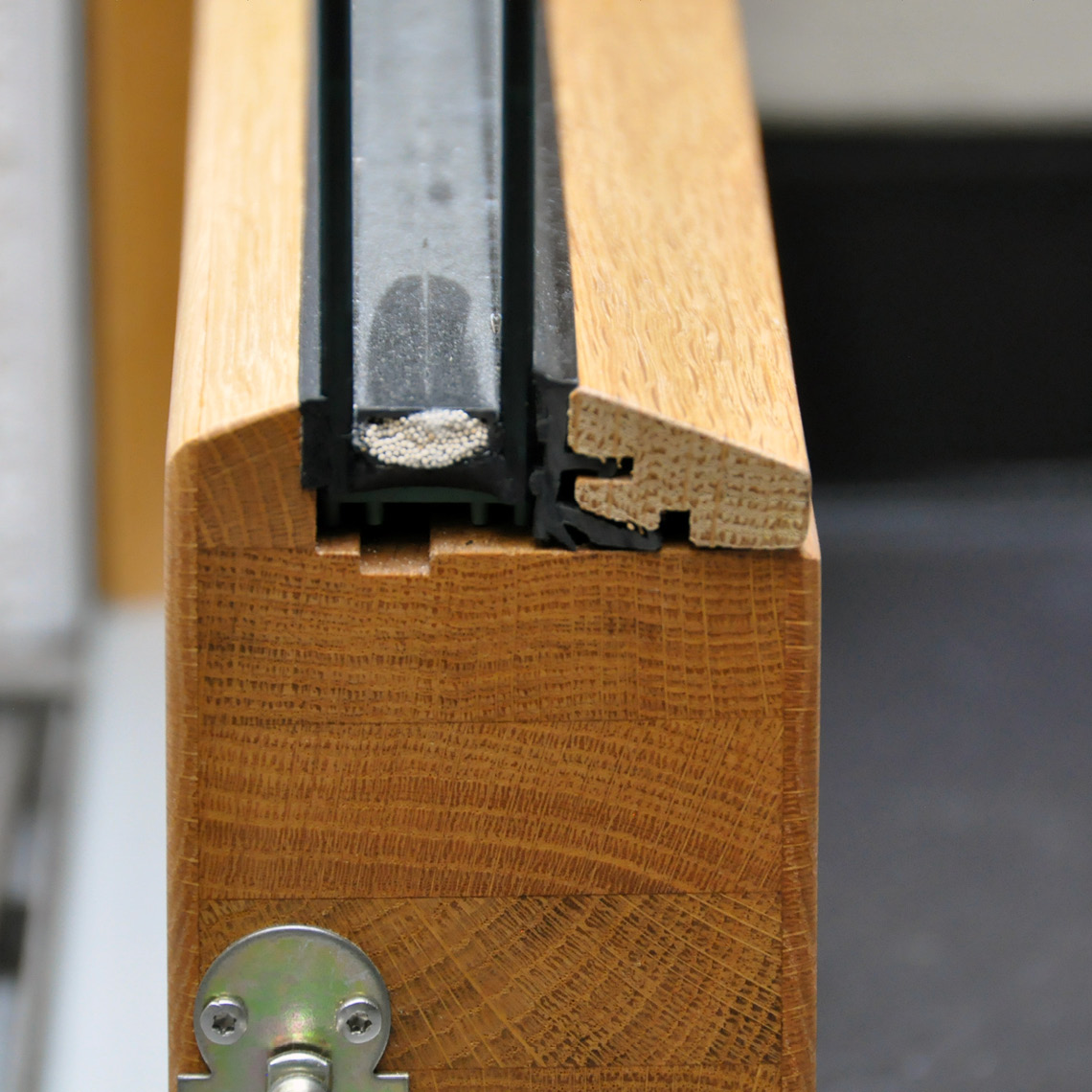

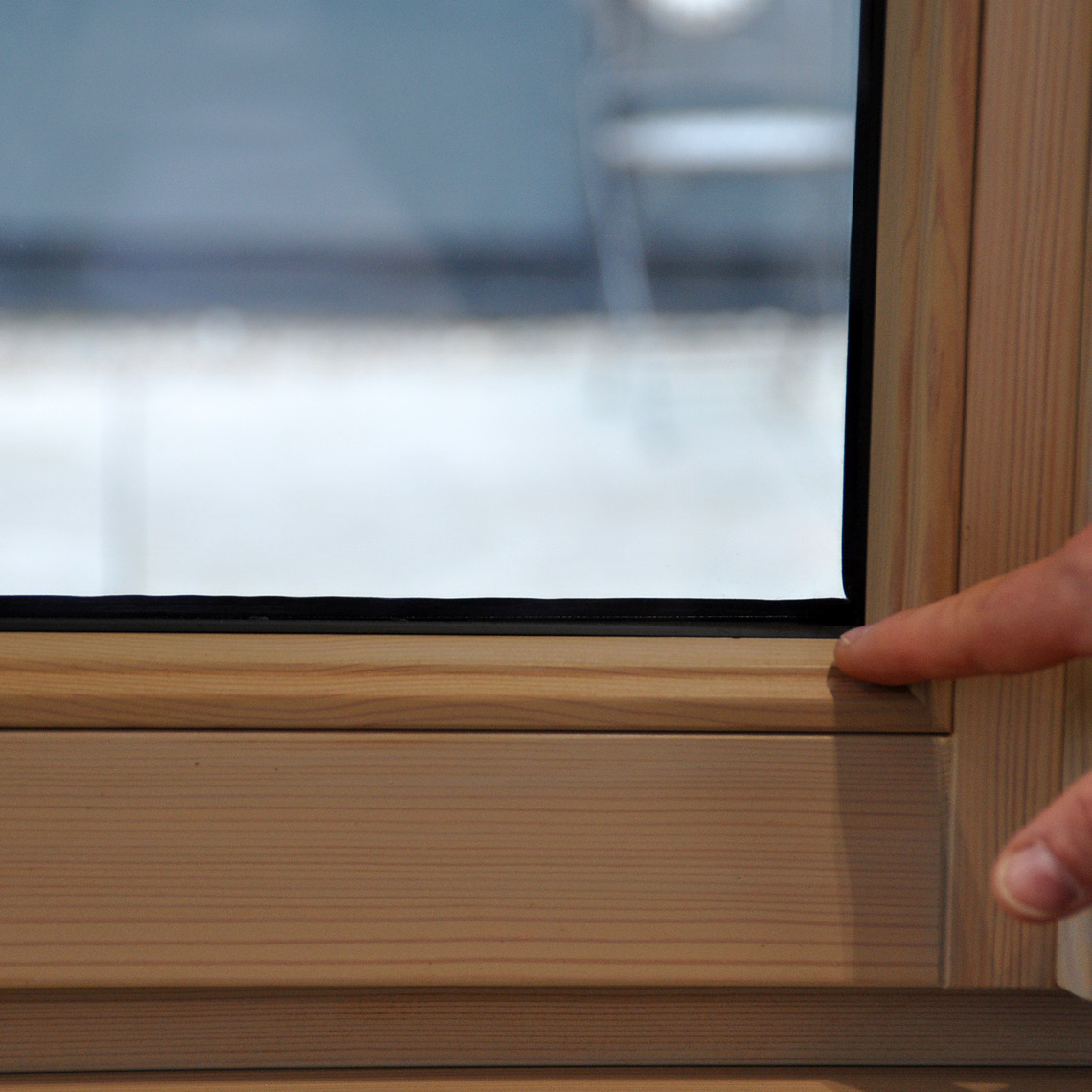

FIXclip-Schiene | Das innovative Verglasungssystem

FIXclip GLE20 plus

Preis: für registrierte Kunden.

FIXclip GLE20 plus - SET

Preis: für registrierte Kunden.

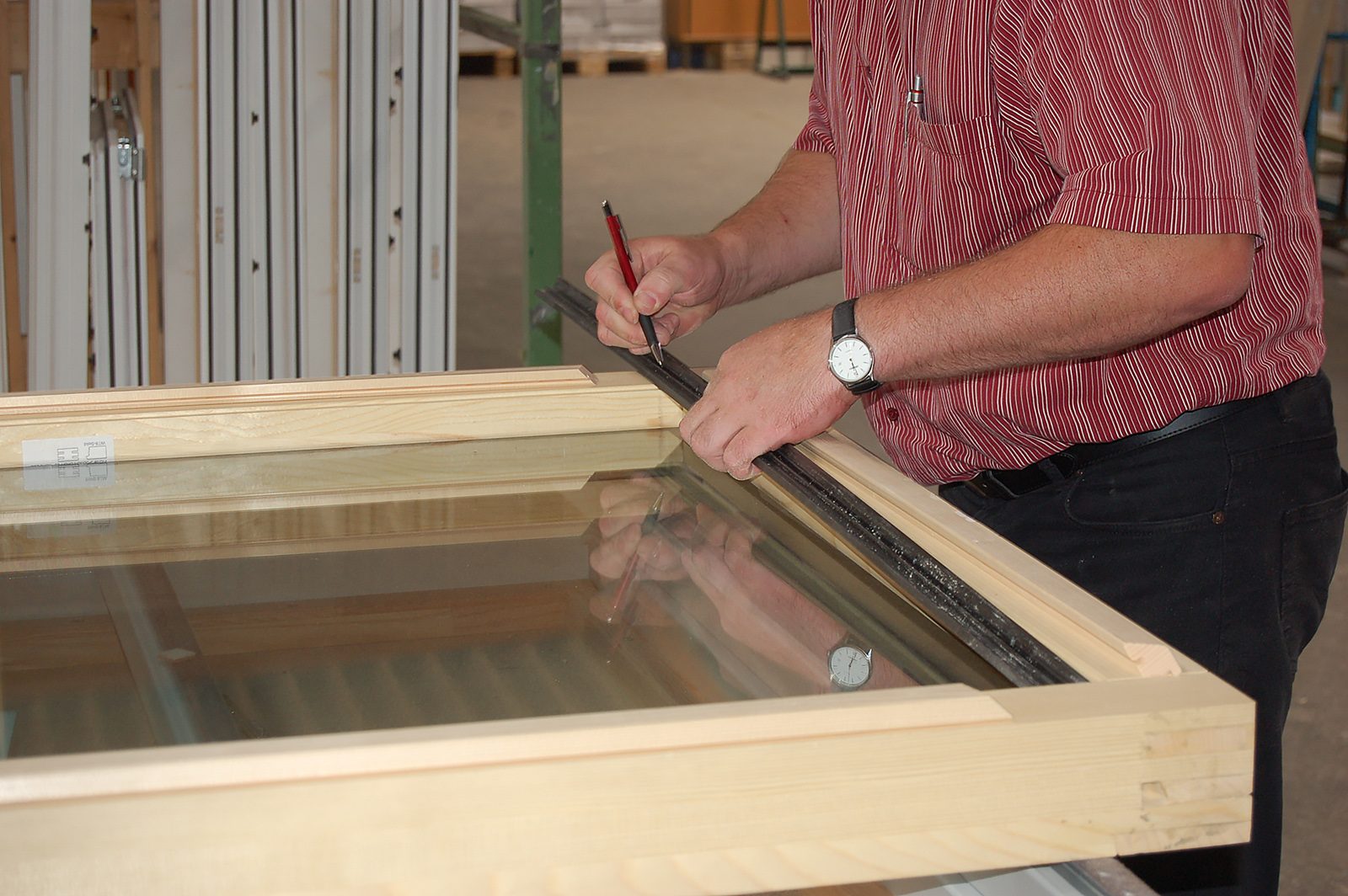

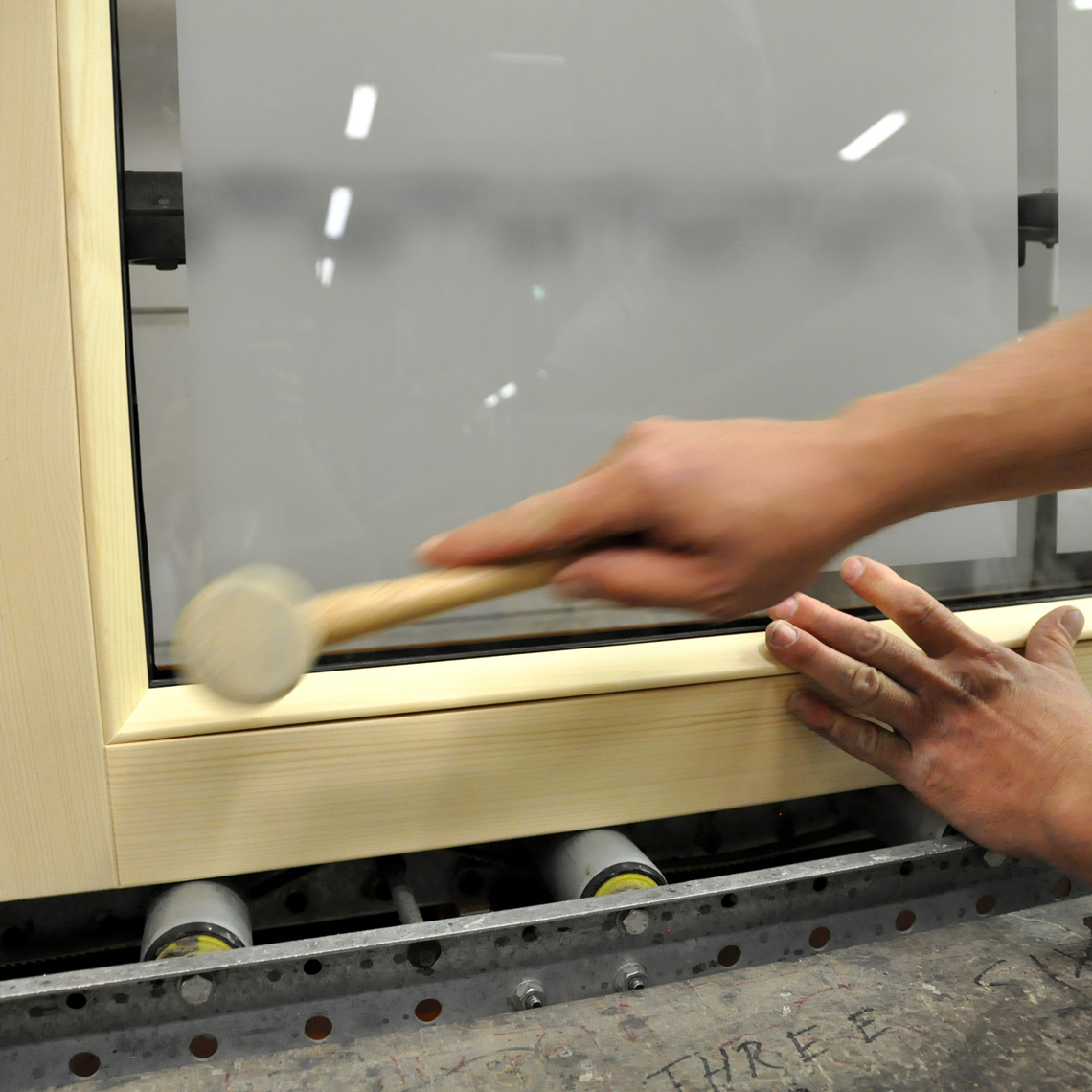

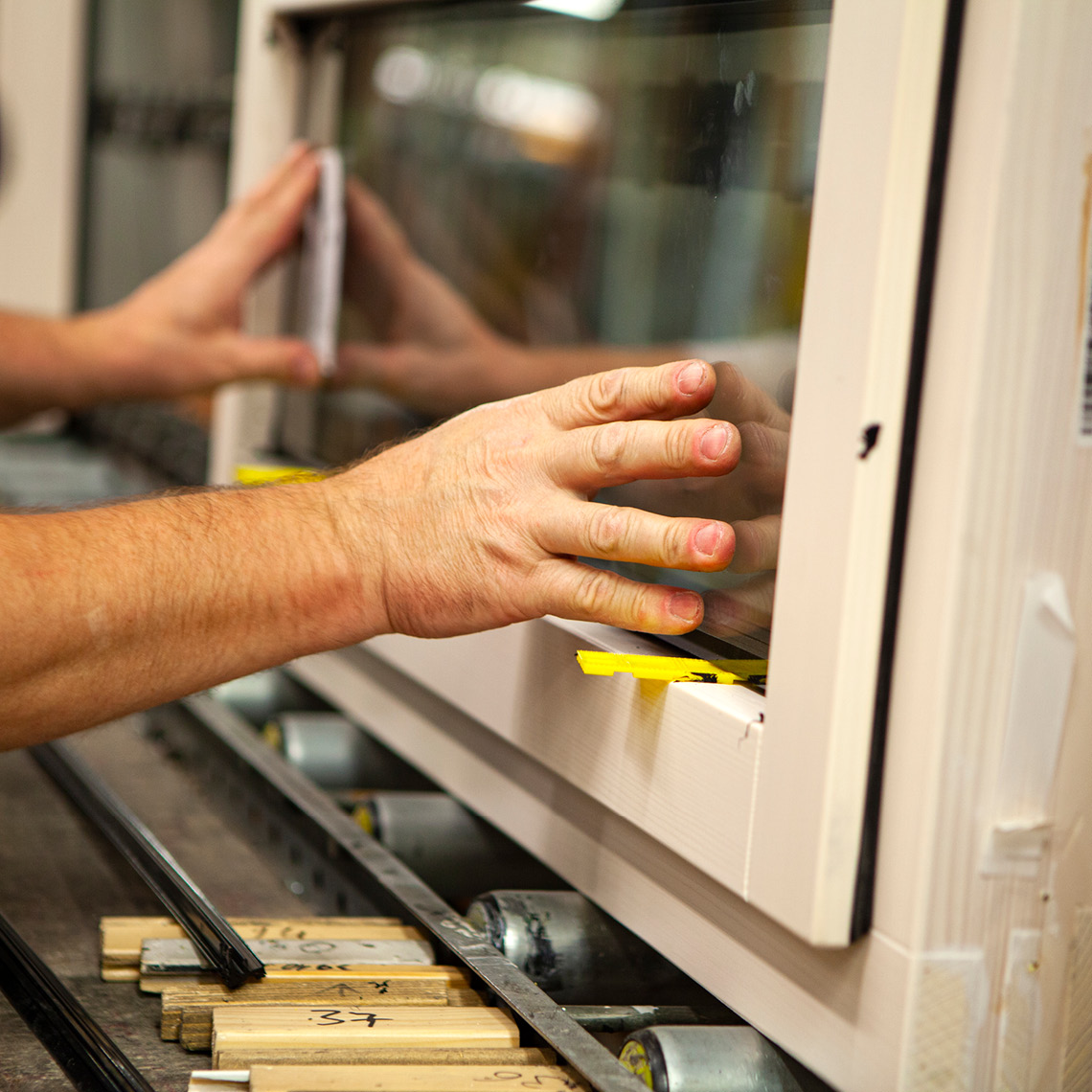

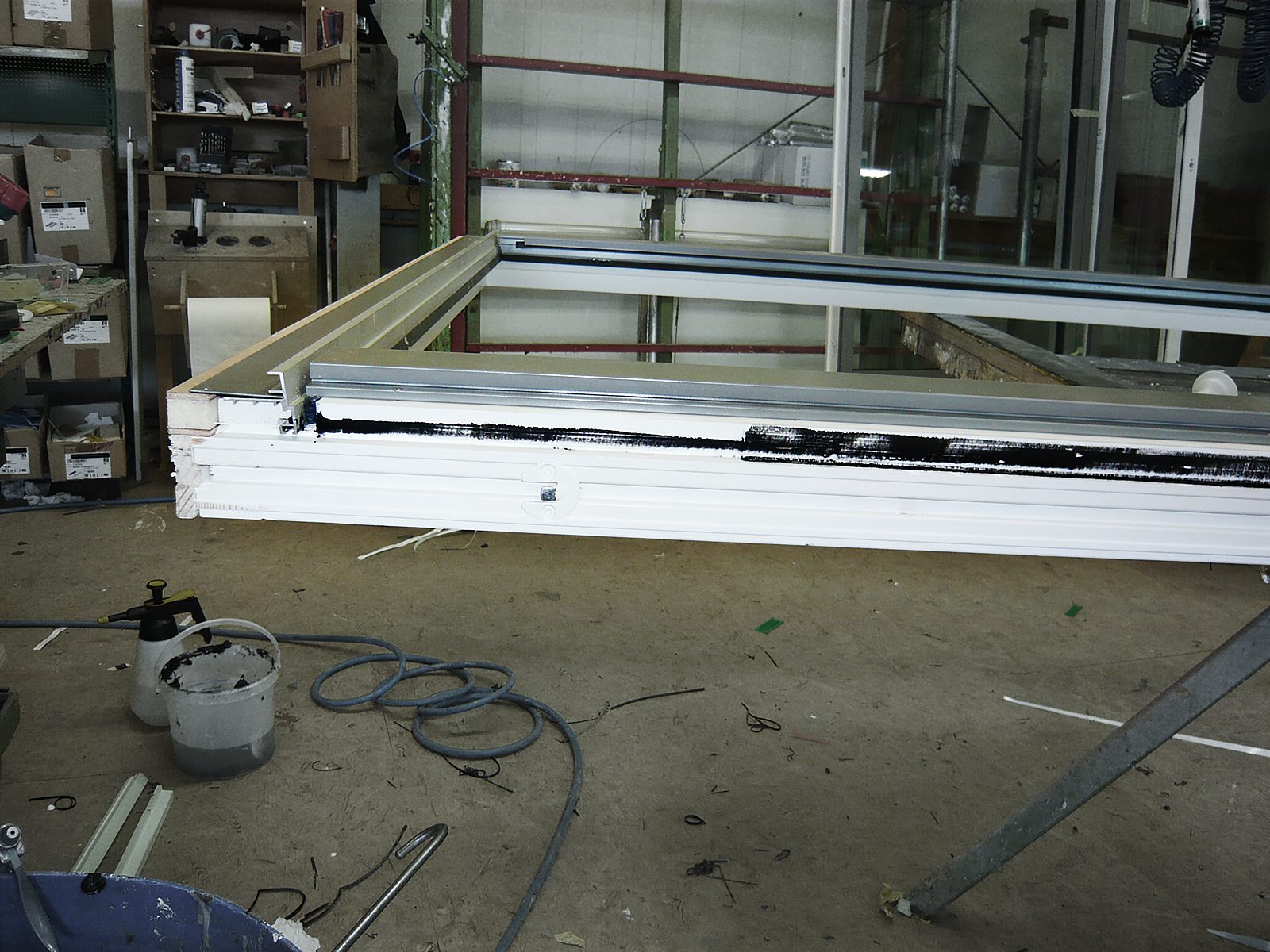

Die FIXclip-Schiene ermöglicht als erstes und einziges Befestigungssystem die Befestigung und Abdichtung in einem Arbeitsgang. Sie spart Montagezeit und überzeugt mit ihrer besonderen Profilgeometrie.

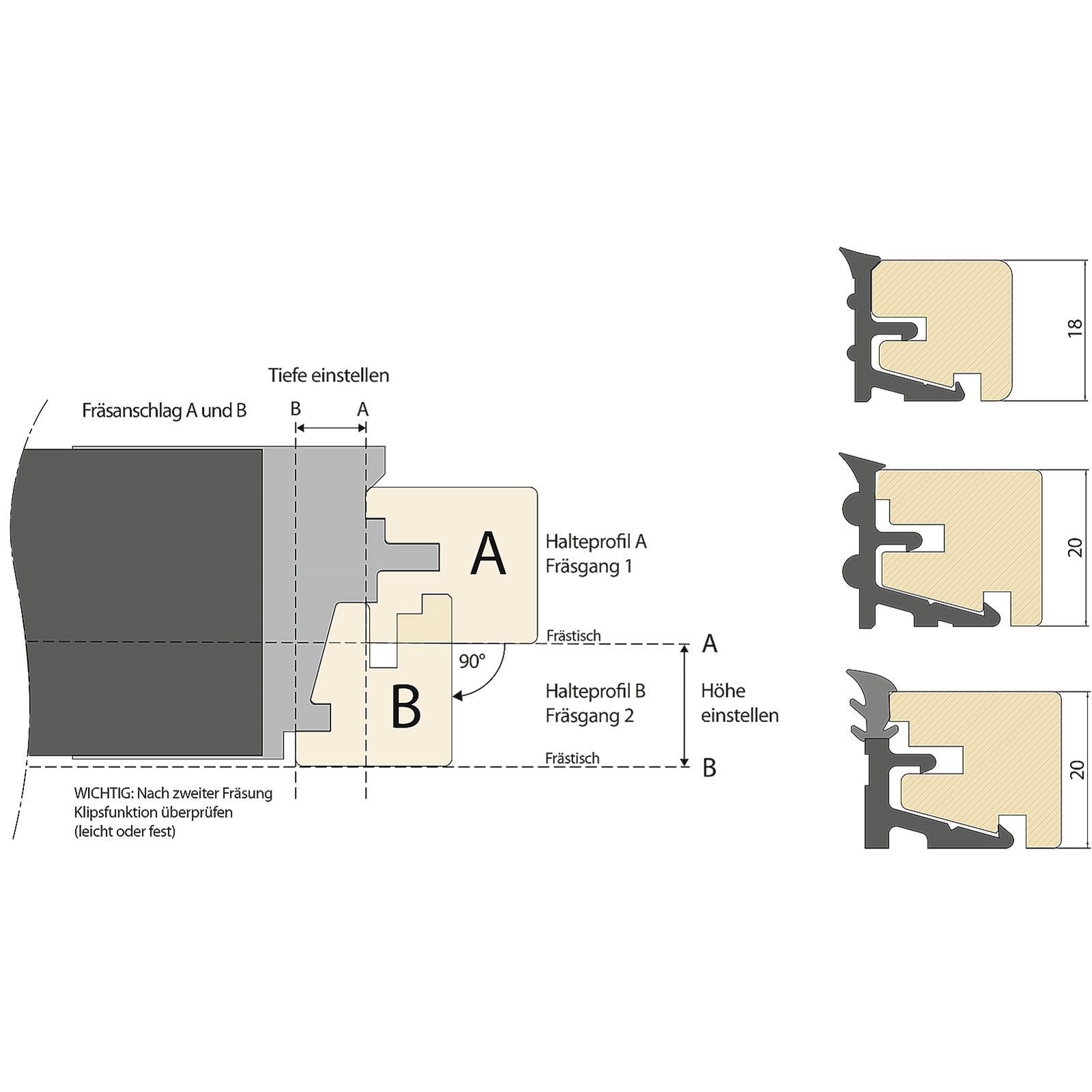

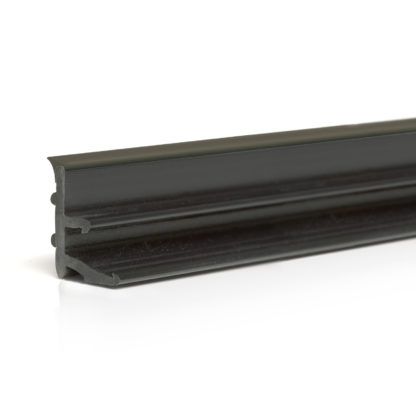

Die FIXclip-Schiene aus UV- und witterungsbeständigen Kunststoff ist in den drei Varianten GLE 18 / GLE 20 und als GLE20 Plus mit separater Keildichtung erhältlich.

  • Befestigung und Abdichtung in einem System
  • Zeitsparend – Effektiver Produktionsablauf garantiert
  • Perfekte Optik – Keine sichtbaren Befestigungsmittel
  • Sauber – Einfaches Anclipsen der Holzglasleiste (keine sichtbare Befestigung oder unsaubere Silikonfugen)
  • Sicher – Keine Beschädigung der Glasscheiben durch „Fehlschüsse der Nägel“
  • Flexibel – Verglasung in der Werkstatt und auf der Baustelle möglich
  • Geprüft – erfüllt alle Anforderungsklassen
  • Schnell – Nageln und/oder Schrauben möglich
  • Variabel –verschiedene Widerstandsklassen möglich z.B. RC2
  • GLE20 Plus – mit separater Keildichtung für ein problemloses und leichtes Verglasen auch direkt auf der Baustelle
  • GLE20 Plus – leichtes Ausglasen (Demontierbar) nach Entfernen der Keildichtung
  • GLE20 Plus – ist sowohl für Keildichtung oder Nassversiegelung geeignet
  • hohe Materialeigenschaften – elastisch, nagelfest, UV- und witterungsbeständig, resistent gegen Lacke, Lasuren und Reinigungsmittel für Holzfenster und Holz Alu Festverglasungen sowie Hebe – Schiebetüren

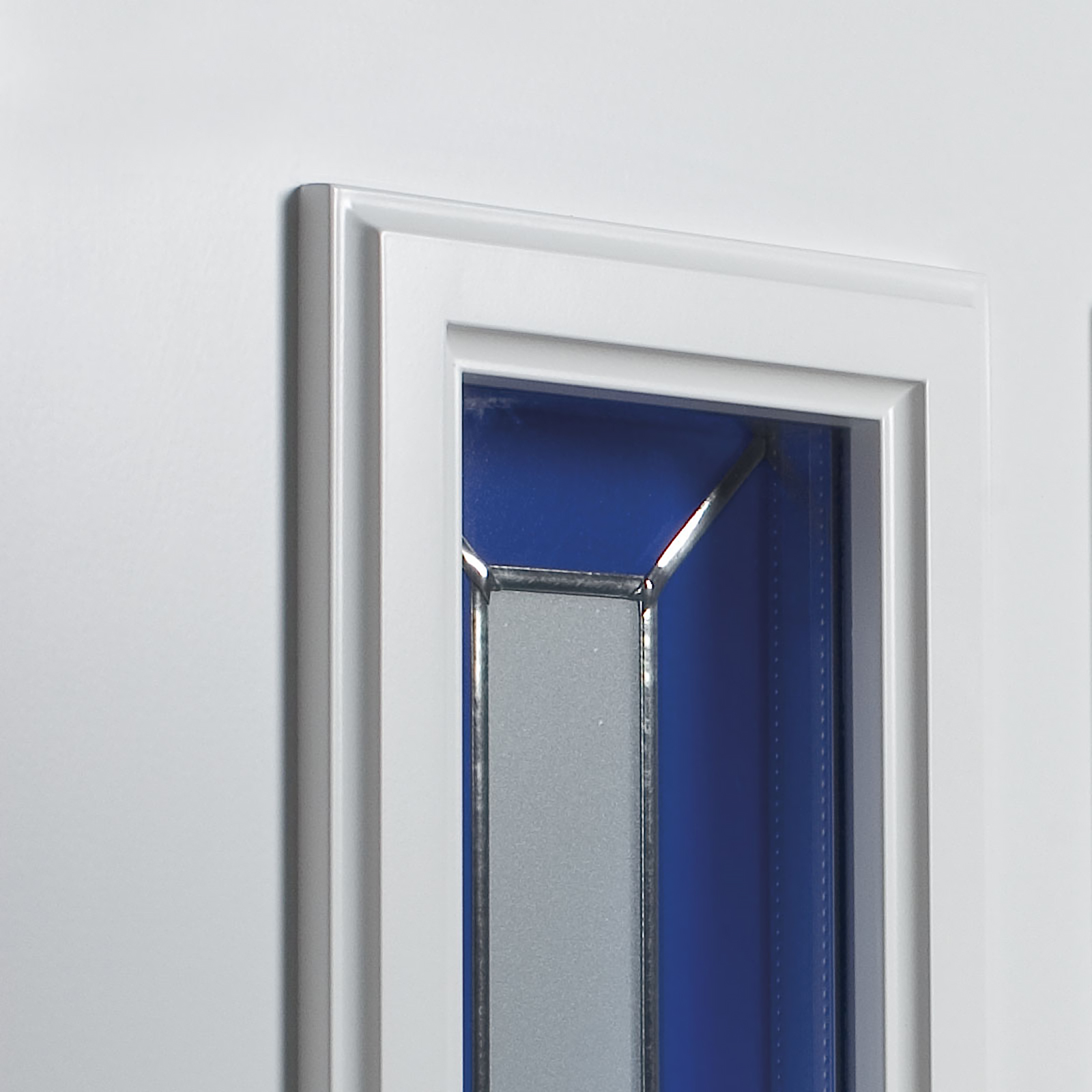

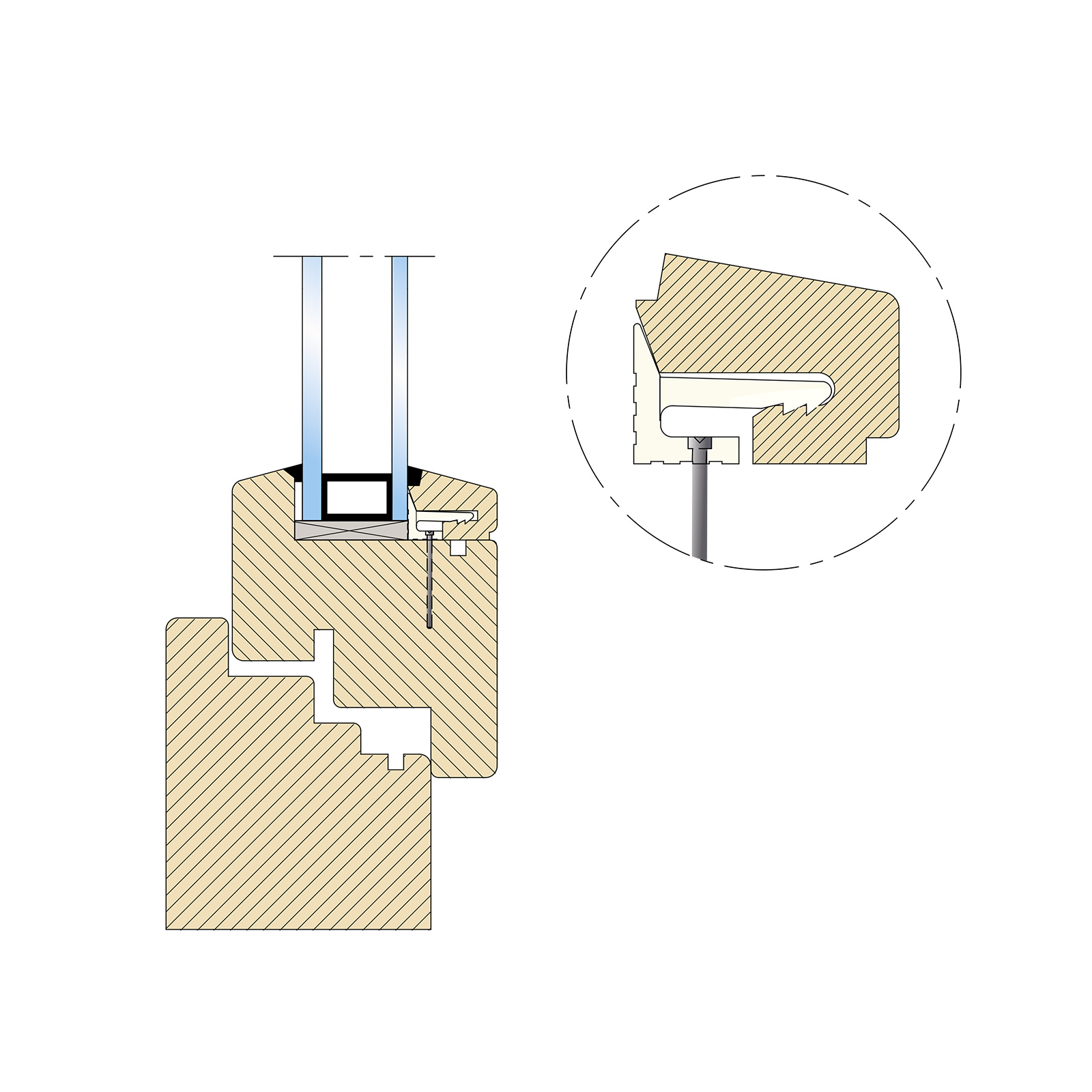

FIXclip | Der Glas- und Profilleistenverbinder aus Kunststoff

FIXclip Glas- und Profilleistenverbinder

Preis: für registrierte Kunden.

FIXclip GLE20 plus

Preis: für registrierte Kunden.

FIXclip GLE20 plus - SET

Preis: für registrierte Kunden.

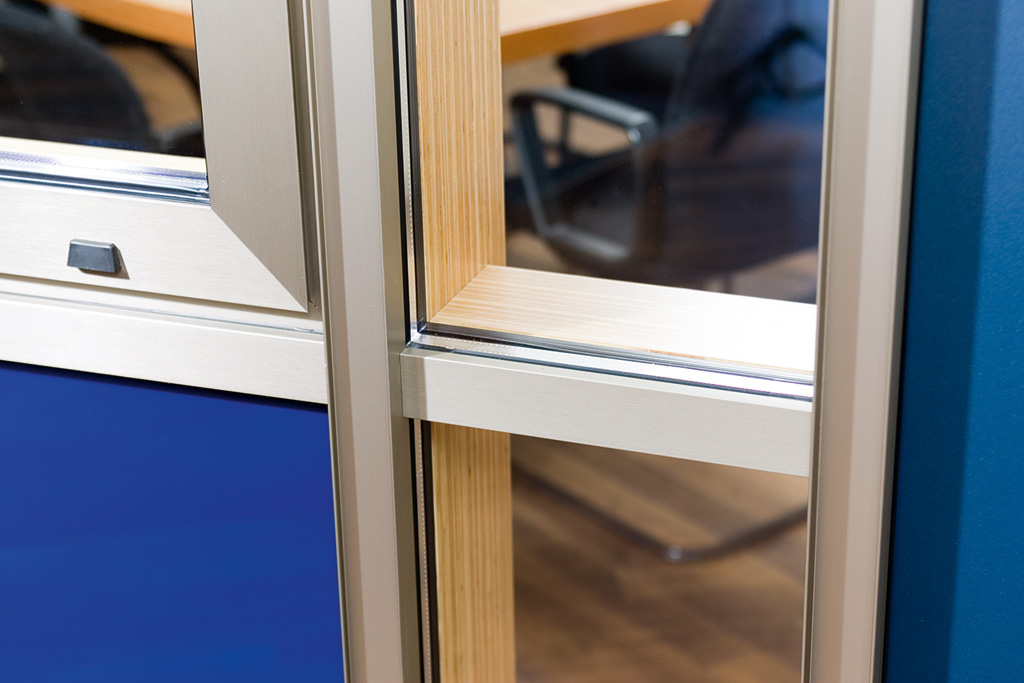

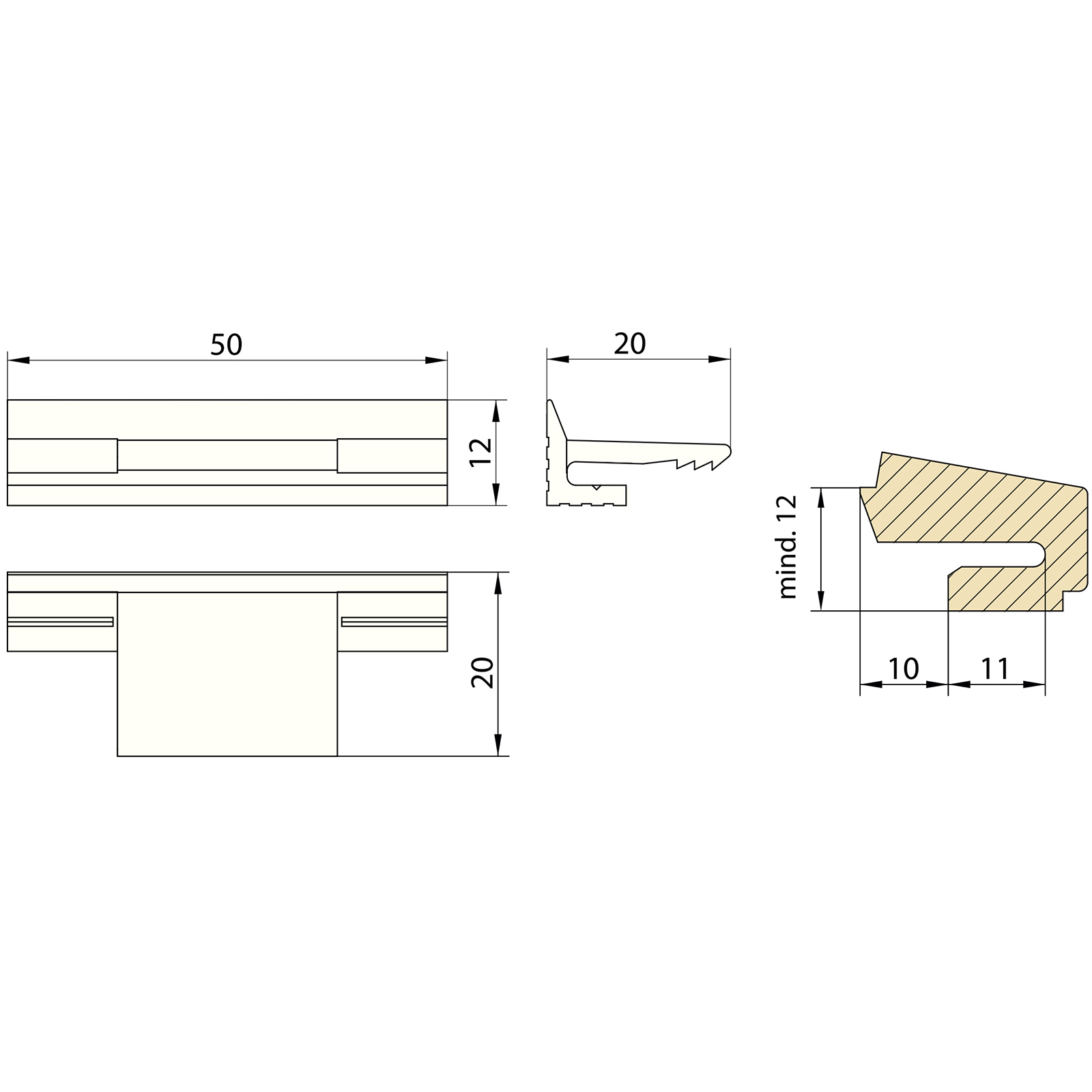

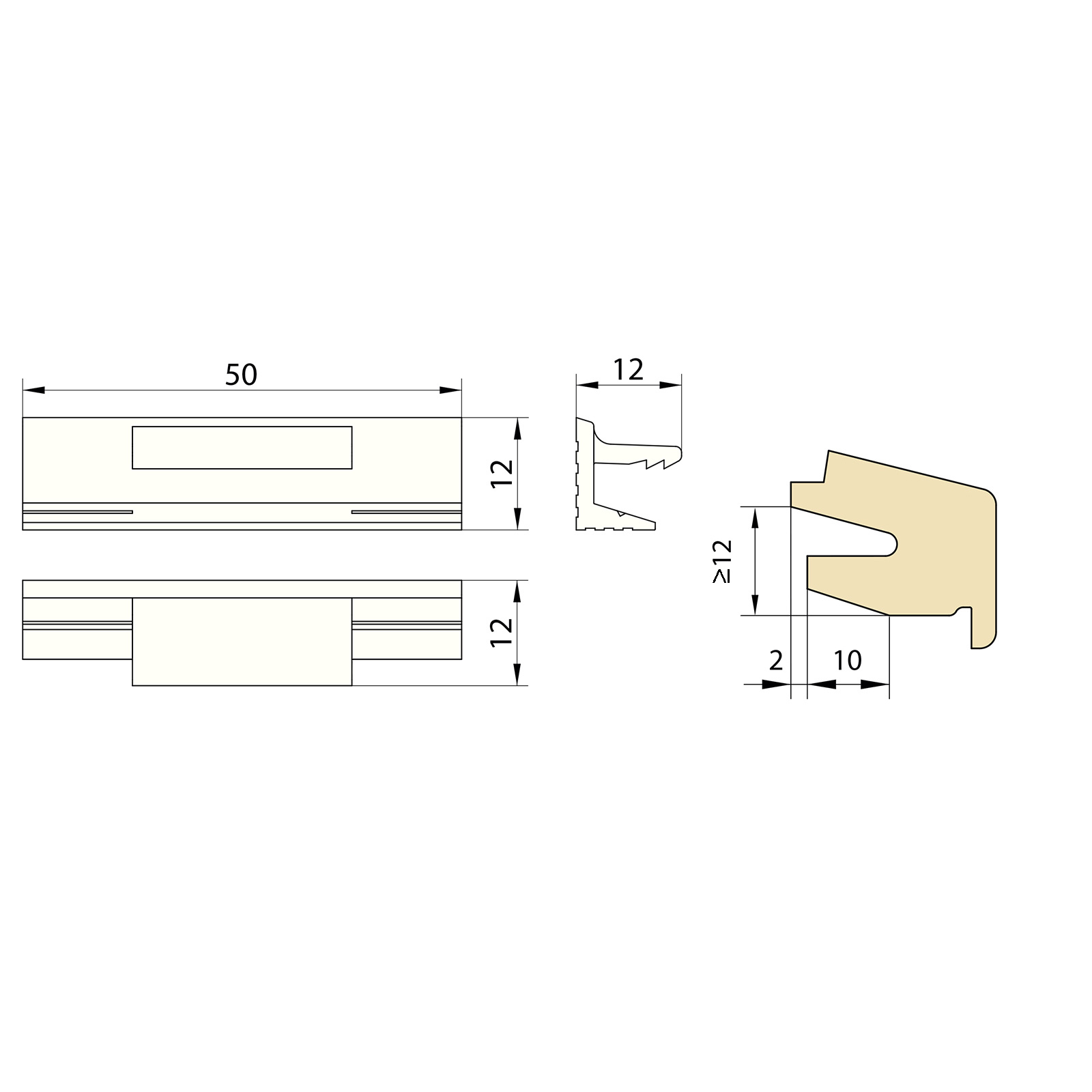

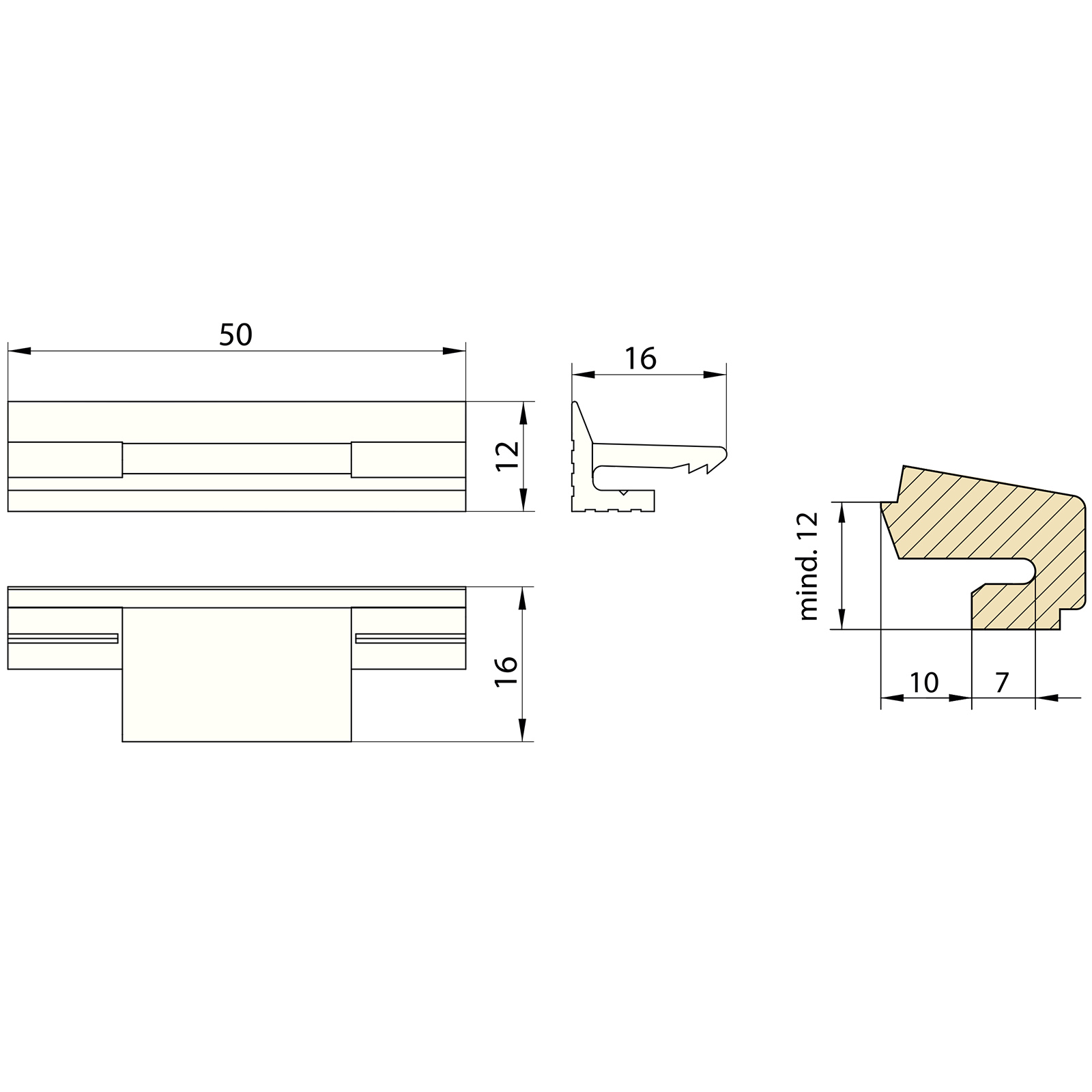

Der FIXClip ist ein Glas- und Profilleistenverbinder aus Kunststoff und ermöglicht eine völlig verdeckte Montage. Mit dem FIXclip werden Glasscheiben und Füllungen in Fenstern und Haustüren befestigt, ohne dass dabei die verschiedenen Profilleisten durch die herkömmliche Vernagelung beschädigt werden. Der FIXclip-Verbinder wird bei Holzfenstern und in fest verglasten Holz/Holz- und Holz/Aluminium-Fenstern eingesetzt. Der Verbinder ist in zwei Größen H16 und H20 (H12 auf Anfrage) erhältlich.

  • Perfekte Optik – Keine sichtbaren Befestigungsmittel
  • Zeitsparend – Effektiver Produktionsablauf garantiert
  • Befestigung – durch Nageln oder Verschrauben
  • Unsichtbar – Verdeckte Montage von Glas- und Profilleisten
  • Sauber – Beschädigungsfrei demontierbar
  • Geprüft – auf Windlast C5 (EN 12210) und Stoßfestigkeit Klasse 3 (EN 13049)
  • Für Glasleisten, Profilleisten aus Holz- oder Kunststoffmaterialien
