WALCO® V – Wandverbinder

Artikel-Nr.: K102

Produktvarianten:

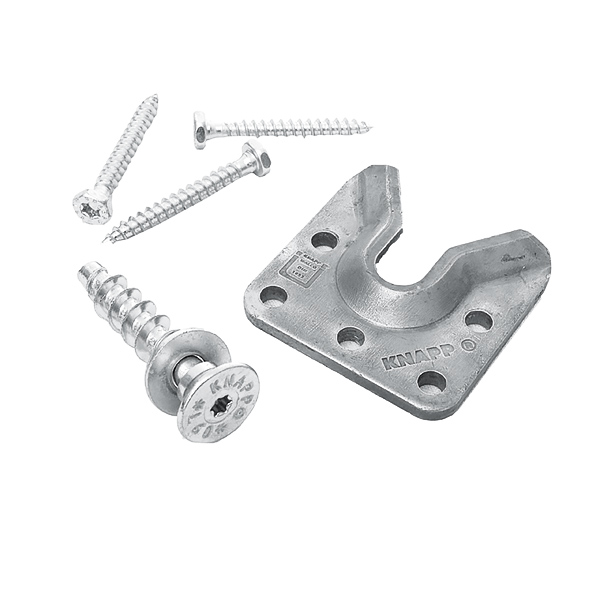

mit Kragenschraube Bestehend aus: 1 St. WALCO® V60, 3 St. WALCO® V60 Sechskantschrauben 6x50 mm mit Bohrspitze, 1 St. WALCO® V60 Kragenschraube 12x60 mm, mit integrierter Beilagscheibe

Preis: für registrierte Kunden.

Menge: 1 Garn.

WALCO® V | Der Wandverbinder für Holzrahmenbau bis 16 kN*

Systemvorteile:

Universeller Anschluss an Massivholz, Holzwerkstoffe, Stahl oder Beton
Holzbreite ab 80 mm
Kein Einfräsen bei Plattenstärken 13/15 mm nötig
Schnelle und präzise Montage vor Ort – vorgefertigte Wände werden ohne Schraubarbeiten auf der Baustelle zusammengesteckt
Besonders leichtes Einfahren der Halteschraube durch großzügig ausgeformten Aufnahmetrichter (V-System)
Kragenschraube und Kragenbolzen werden direkt im Bauteil mit oder ohne Zwischenschicht verschraubt
Einhängen von Abschlusswänden und nachträgliches Einhängen von Zwischenwänden
Einstellen von Fugenabständen z.B. für Dichtungen und Nachjustieren von Bautoleranzen
Ab der ersten Wandecke stabil

*KS = Kragenschraube, VK=Verschraubter Kragenbolzen, EH=Einstellbare Halteschraube, GH=Gefederte Halteschraube

WALCO® V Wandverbinder mit Langloch für den Wand-Holz Anschluss

Der Wandverbinder WALCO® V Langloch von KNAPP® wird für den stabilen und unsichtbaren Anschluss von vorgefertigten Wandelementen aus Holz oder CLT-Wand/Hauptträger verwendet. Anschlüsse an Holz wie auf Stahl und Beton sind realisierbar.

Genauso wie die bewährten KNAPP®-Wandverbinder ermöglicht die neue weiterentwickelte Variante WALCO® V Langloch eine Lastaufnahme senkrecht zur Einschubrichtung (Windlast) sowie auf Zug und ist darüber hinaus auf kraftschlüssigen Zwischenschichten zu montieren. Eine schnelle und präzise Montage mit einem hohen Maß an Sicherheit auf der Baustelle ist gewährleistet. Die neue Variante des Wandverbinders ist für eine noch leichtere Montage konzipiert. Der Verbinderteil lässt sich mit nur zwei Schrauben befestigen und kann eine Positionierungstoleranz bis 15 mm in der Höhe und +/- 2 mm in der Breite aufnehmen.

Die Wandverbinder sind in zwei Versionen mit Kragenschraube (KS) mit integrierter Beilagscheibe und mit verschraubtem Kragenbolzen (VK) und Senkkopfschraube mit Bohrspitze erhältlich.

Der WALCO® V Verbinder ermöglicht dadurch eine maximale Optimierung der Vorfertigung, bietet die Möglichkeit, die Wandelemente in der Werkstatt vorzufertigen sowie letztlich auf der Baustelle effizient und zeitsparend im einfachen Einschiebeprinzip zu montieren.

Systemvorteile:

Stabiler und unsichbarer Anschluss für vorgefertigte Wandelemente aus Holz und CLT-Wand, sowie Anschlüsse an Holz, Stahl und Beton
Durch die Langlöcher eine noch schnellere und präzisere Baustellenmontage möglich
Positionierungstoleranz in der Höhe +/- 15 mm und +/- 2 mm in der Breite zum nachträglichen
Ausgleichen von Baustellenunebenheiten
Belastbar auf Zug sowie rechtwinklig zur Einschubrichtung

WALCO® V | Zimmerei Holzbau – Schröder

*Charakteristische Werte F_2,Rk in Einschubrichtung gelten nur mit Verwendung von Original KNAPP® SK-Schrauben gemäß ETA 10/0189 und bezieht sich auf C24 gemäß EC5. Werte der Deutschen Bauzulassung weichen geringfügig ab und sind auf Anfrage erhältlich. KS = Kragenschraube, EH = Einstellbare Halteschraube, VK = Verschraubter Kragenbolzen, GH = Gefederte Halteschraube

WALCO® V60 EH mit Einstellbarer Halteschraube	5,1 kN
WALCO® V60 VK mit Verschraubtem Kragenbolzen	3,9 kN
WALCO® V60 KS mit Kragenschraube	5,9 kN
WALCO® V60 GH mit Gefederter Halteschraube	6,5 kN
WALCO® V80 VK mit Verschraubtem Kragenbolzen	5,9 kN
WALCO® V80 EH mit Einstellbarer Halteschraube	6,7 kN
WALCO® V80 KS mit Kragenschraube	7,1 kN
WALCO® V80 GH mit Gefederter Halteschraube	13,7 kN

Produktdetails

WALCO® V | Der Wandverbinder für Holzrahmenbau bis 16 kN*

Systemvorteile:

Universeller Anschluss an Massivholz, Holzwerkstoffe, Stahl oder Beton
Holzbreite ab 80 mm
Kein Einfräsen bei Plattenstärken 13/15 mm nötig
Schnelle und präzise Montage vor Ort – vorgefertigte Wände werden ohne Schraubarbeiten auf der Baustelle zusammengesteckt
Besonders leichtes Einfahren der Halteschraube durch großzügig ausgeformten Aufnahmetrichter (V-System)
Kragenschraube und Kragenbolzen werden direkt im Bauteil mit oder ohne Zwischenschicht verschraubt
Einhängen von Abschlusswänden und nachträgliches Einhängen von Zwischenwänden
Einstellen von Fugenabständen z.B. für Dichtungen und Nachjustieren von Bautoleranzen
Ab der ersten Wandecke stabil

*KS = Kragenschraube, VK=Verschraubter Kragenbolzen, EH=Einstellbare Halteschraube, GH=Gefederte Halteschraube

Variante Langloch

WALCO® V Wandverbinder mit Langloch für den Wand-Holz Anschluss

Die Wandverbinder sind in zwei Versionen mit Kragenschraube (KS) mit integrierter Beilagscheibe und mit verschraubtem Kragenbolzen (VK) und Senkkopfschraube mit Bohrspitze erhältlich.

Systemvorteile:

Stabiler und unsichbarer Anschluss für vorgefertigte Wandelemente aus Holz und CLT-Wand, sowie Anschlüsse an Holz, Stahl und Beton
Durch die Langlöcher eine noch schnellere und präzisere Baustellenmontage möglich
Positionierungstoleranz in der Höhe +/- 15 mm und +/- 2 mm in der Breite zum nachträglichen
Ausgleichen von Baustellenunebenheiten
Belastbar auf Zug sowie rechtwinklig zur Einschubrichtung

Weitere Details

Abmessungen | Verarbeitungsoptionen

Anwendungsbeispiele

Weitere Anwendungsbeispiele

WALCO® V | Zimmerei Holzbau – Schröder

Montageanleitung

Charakt. Werte [C24] F2,Rk*

WALCO® V60 EH mit Einstellbarer Halteschraube	5,1 kN
WALCO® V60 VK mit Verschraubtem Kragenbolzen	3,9 kN
WALCO® V60 KS mit Kragenschraube	5,9 kN
WALCO® V60 GH mit Gefederter Halteschraube	6,5 kN
WALCO® V80 VK mit Verschraubtem Kragenbolzen	5,9 kN
WALCO® V80 EH mit Einstellbarer Halteschraube	6,7 kN
WALCO® V80 KS mit Kragenschraube	7,1 kN
WALCO® V80 GH mit Gefederter Halteschraube	13,7 kN
