Zerlegbarer Einhängeverbinder für Zargen

Das DUO-System ermöglicht die optischen Qualitäten traditioneller Zargenverbindungen auf eine zeitgemäße, rationelle Weise herzustellen.

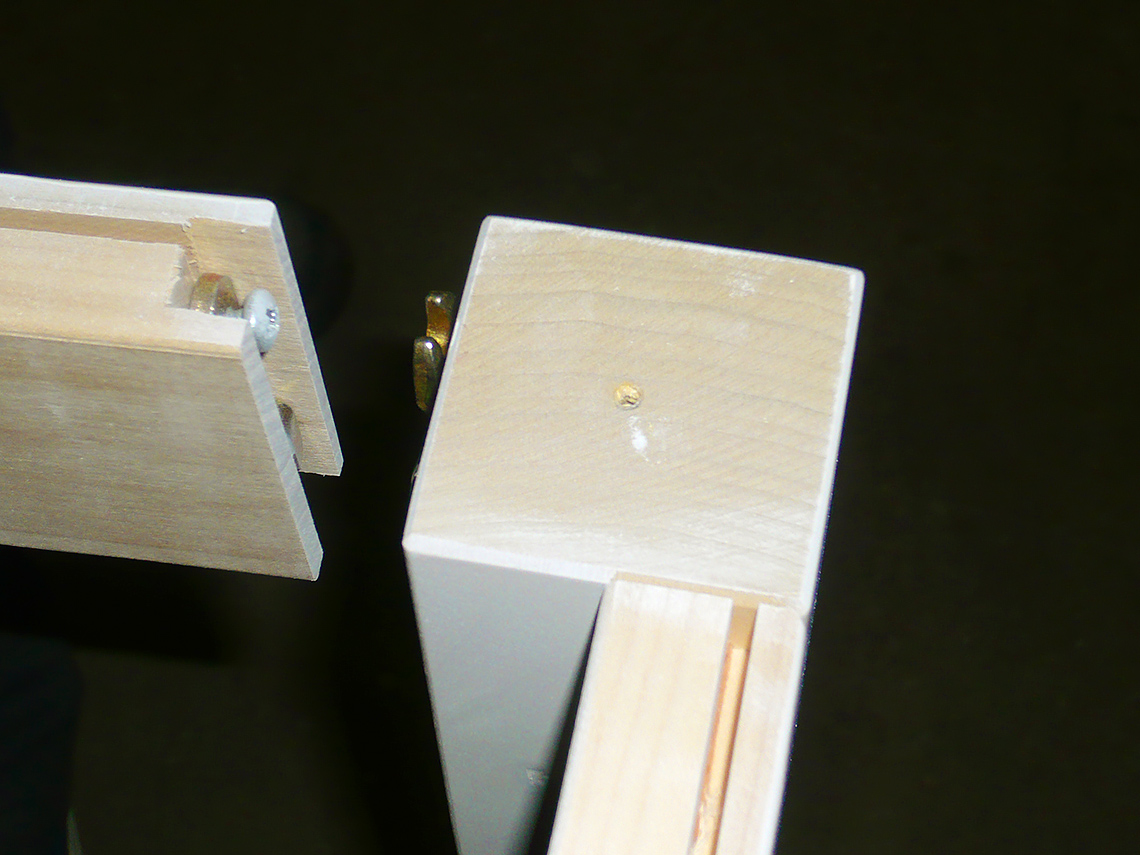

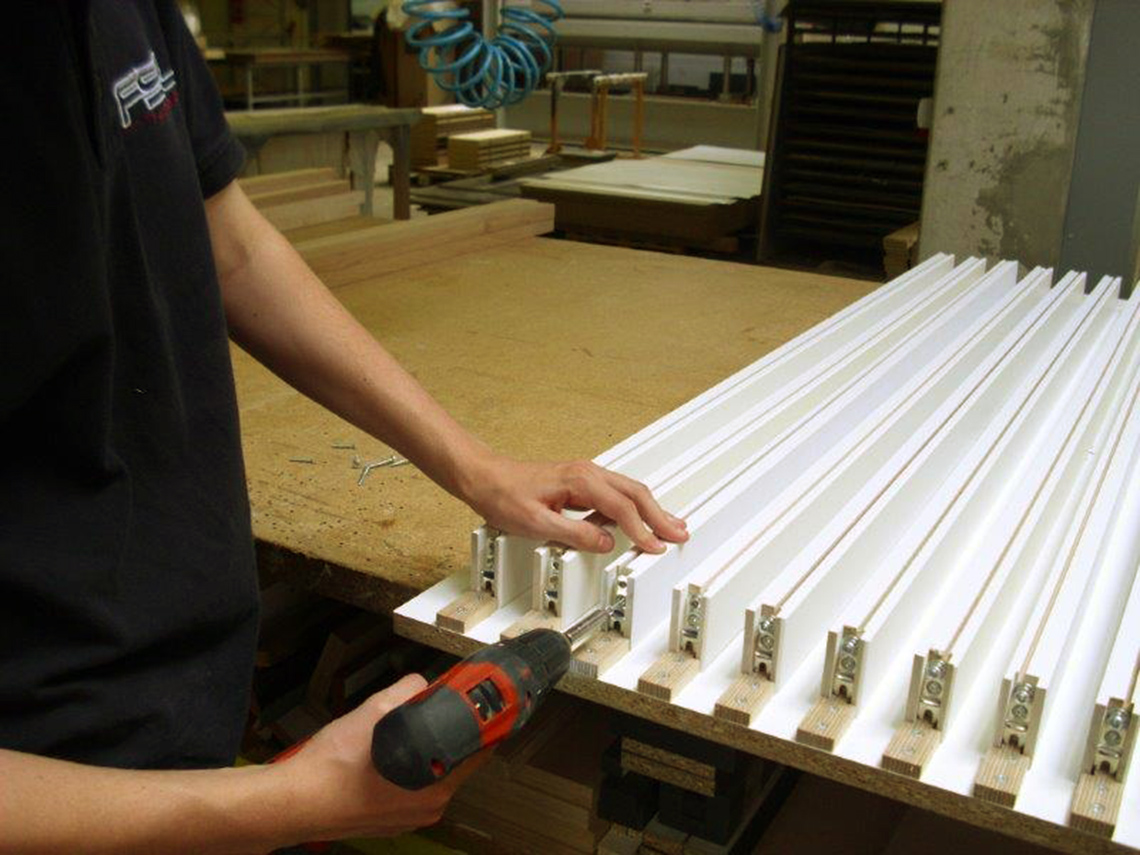

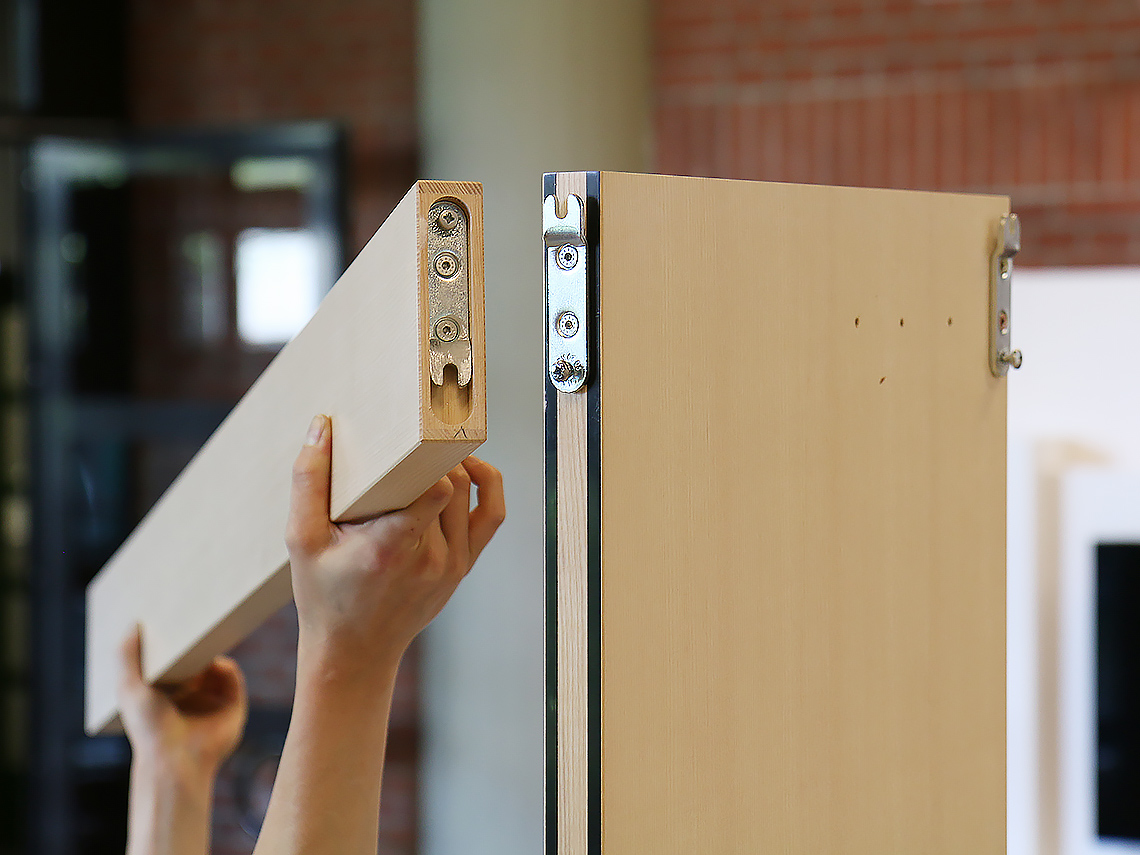

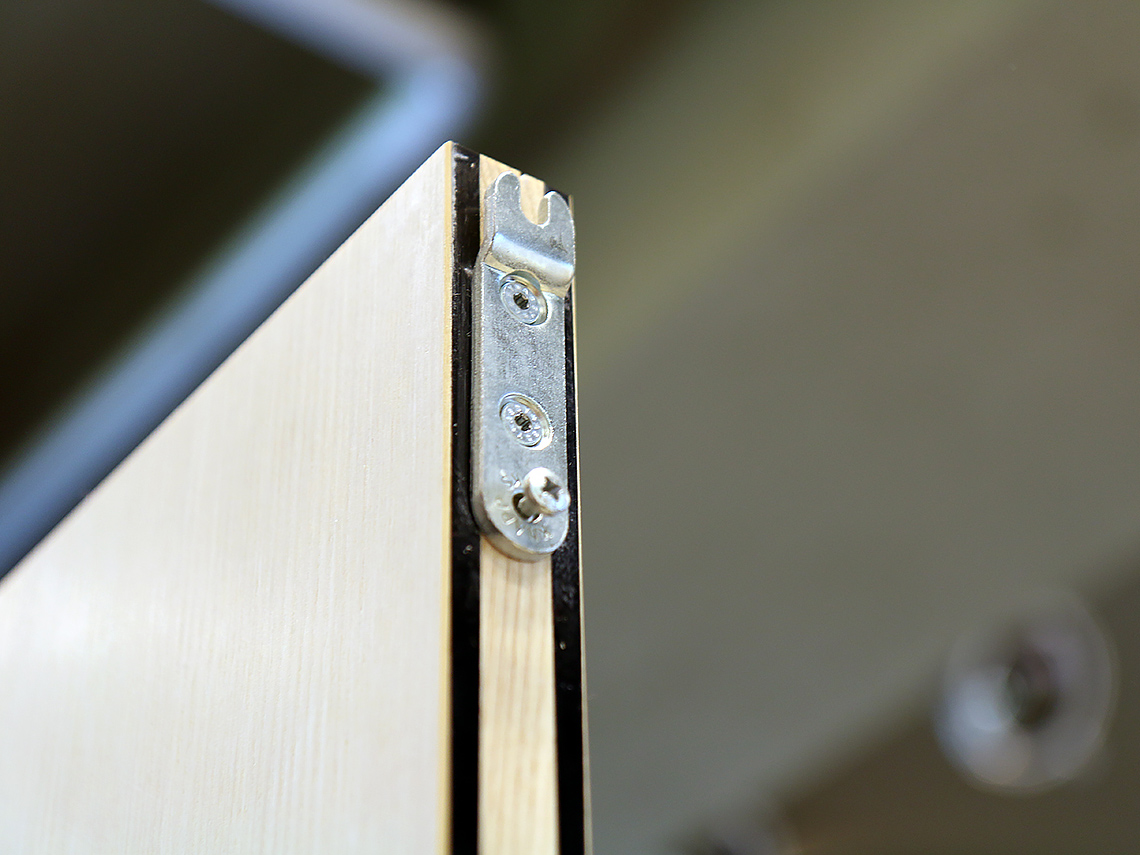

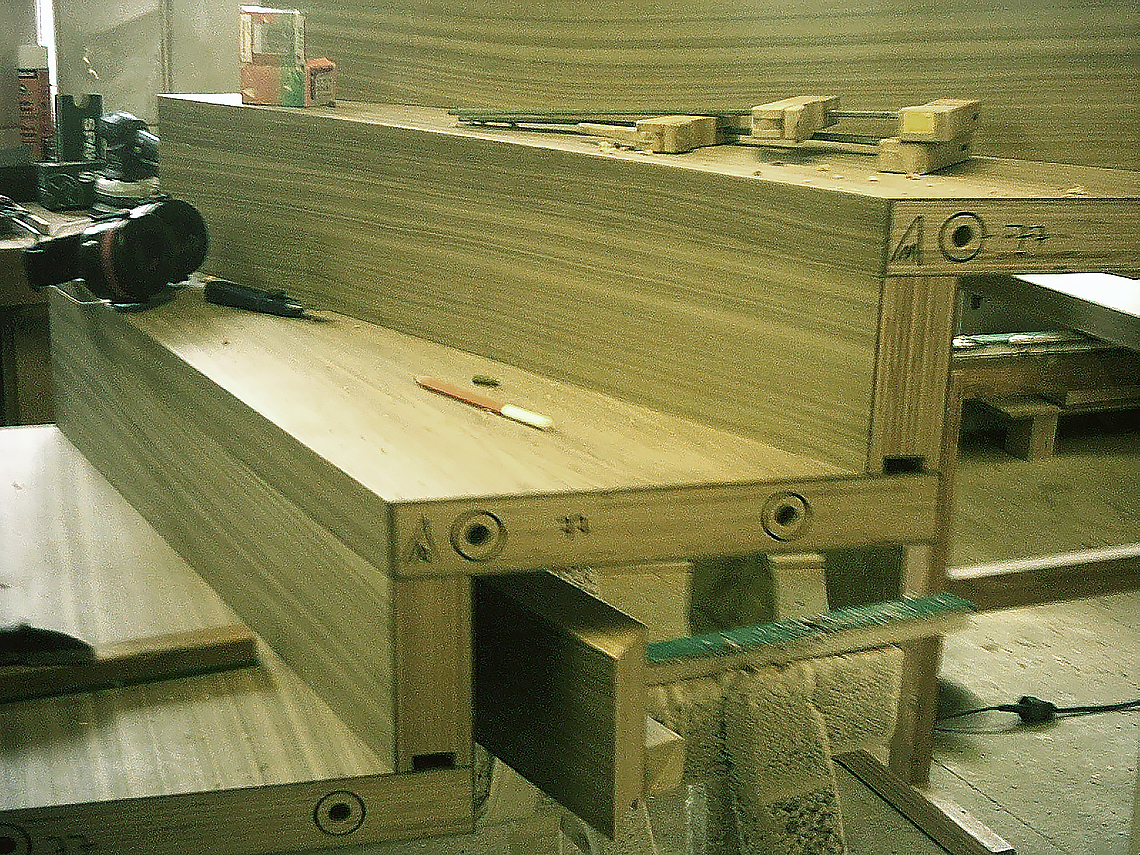

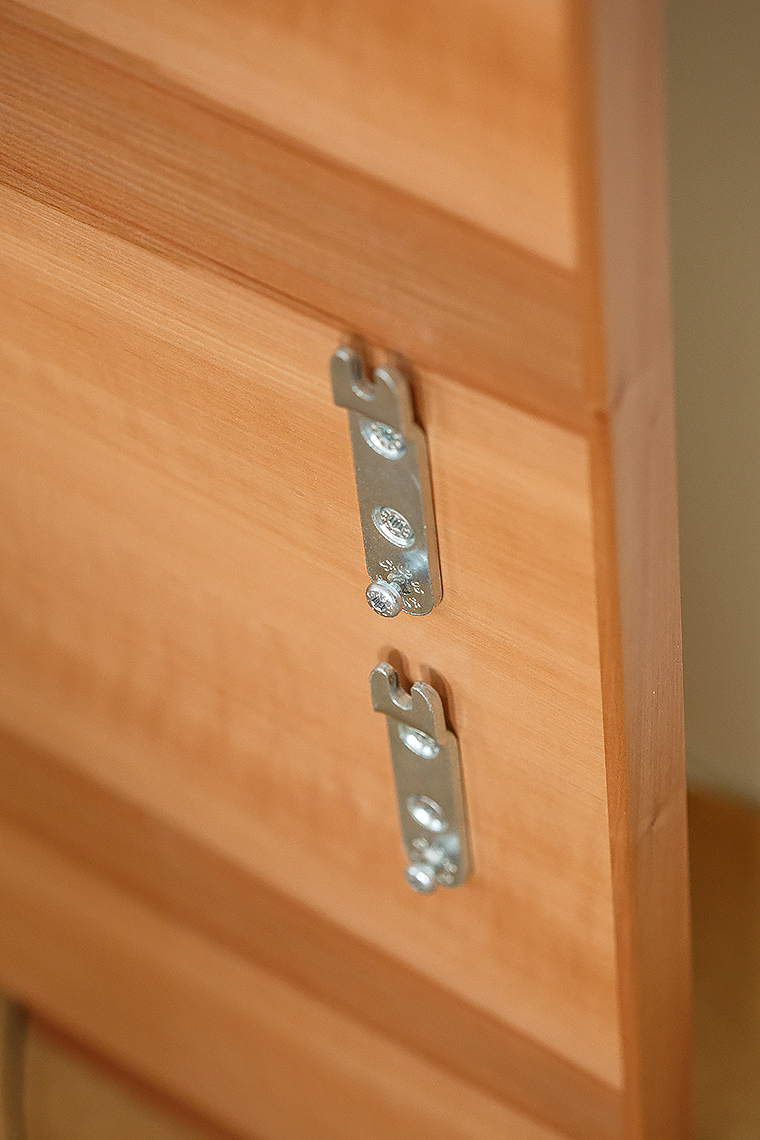

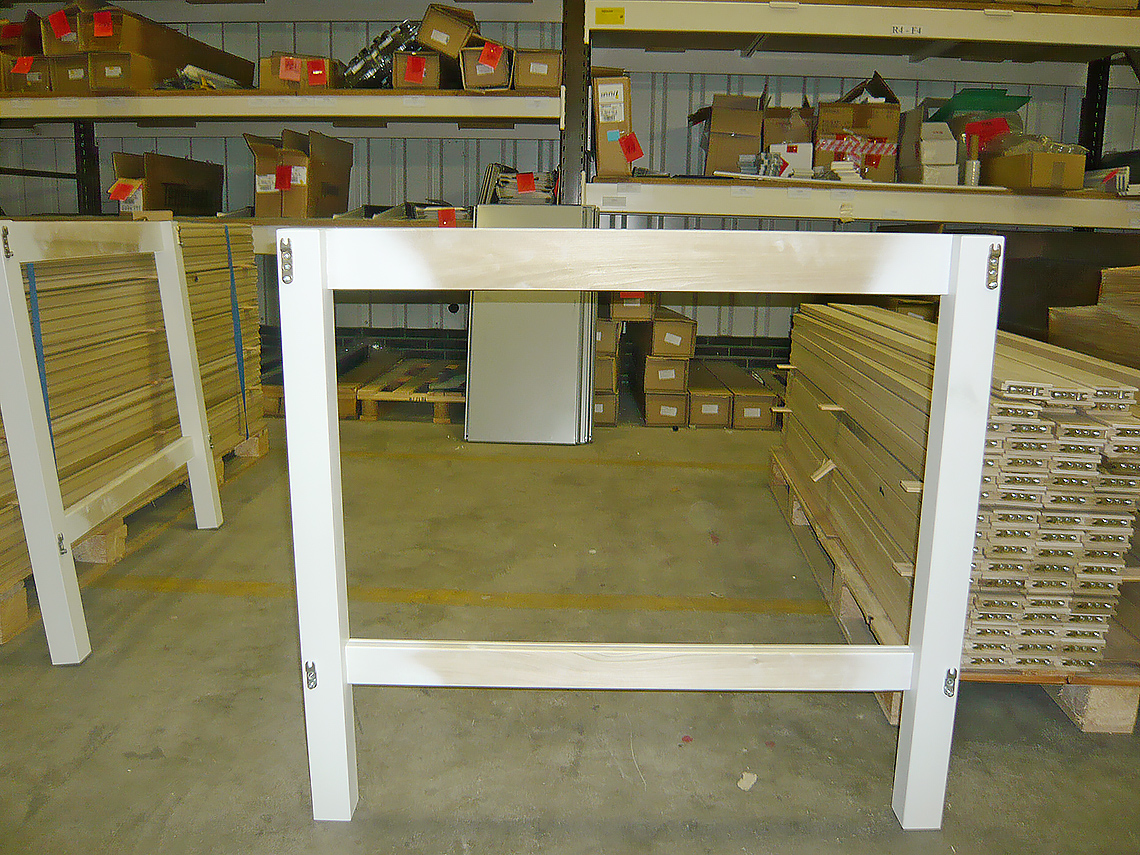

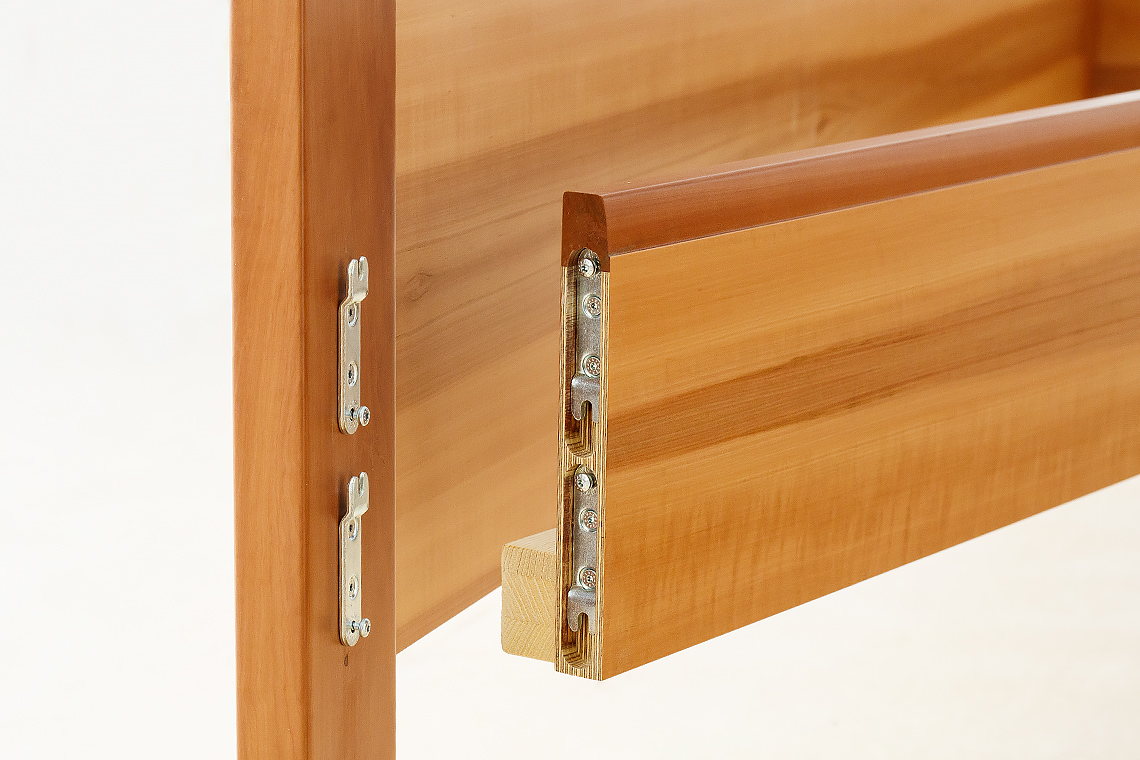

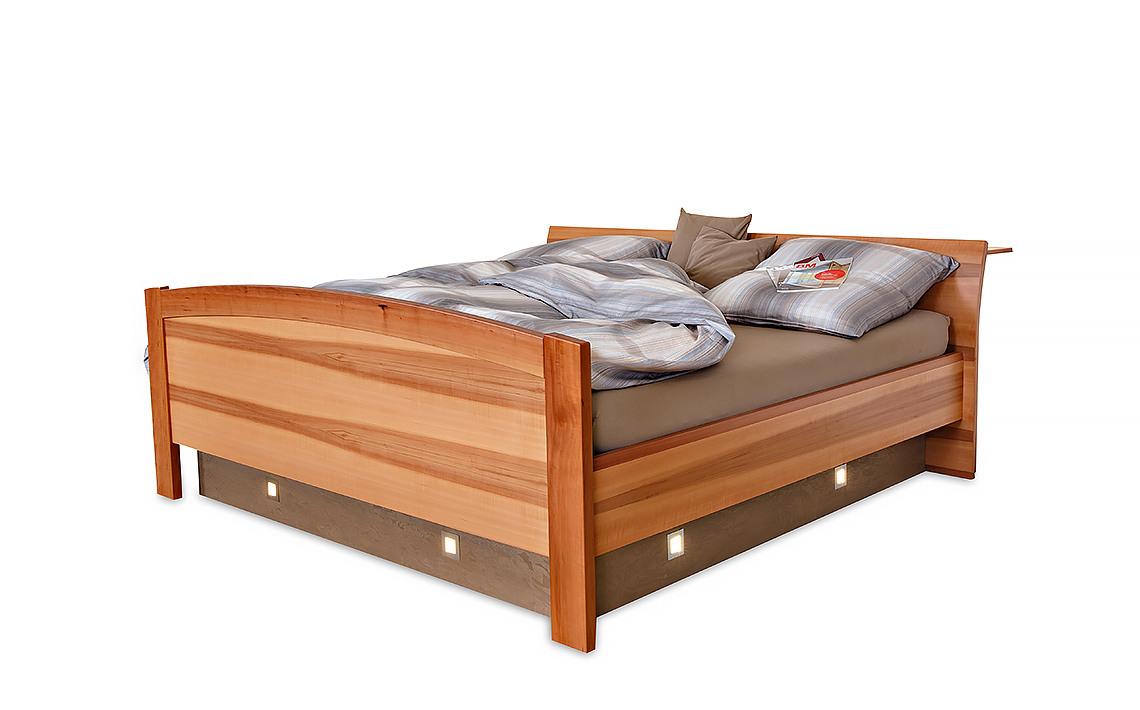

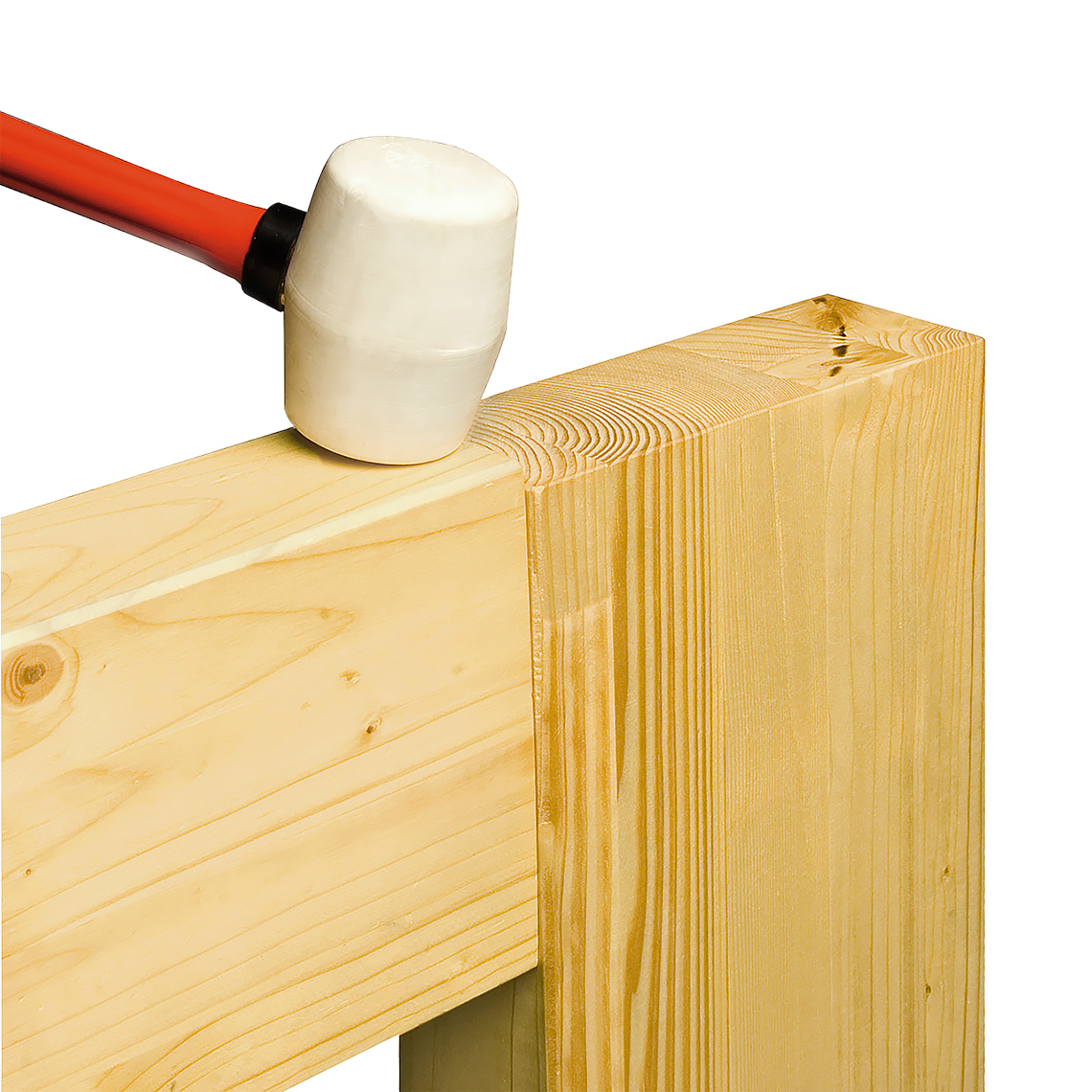

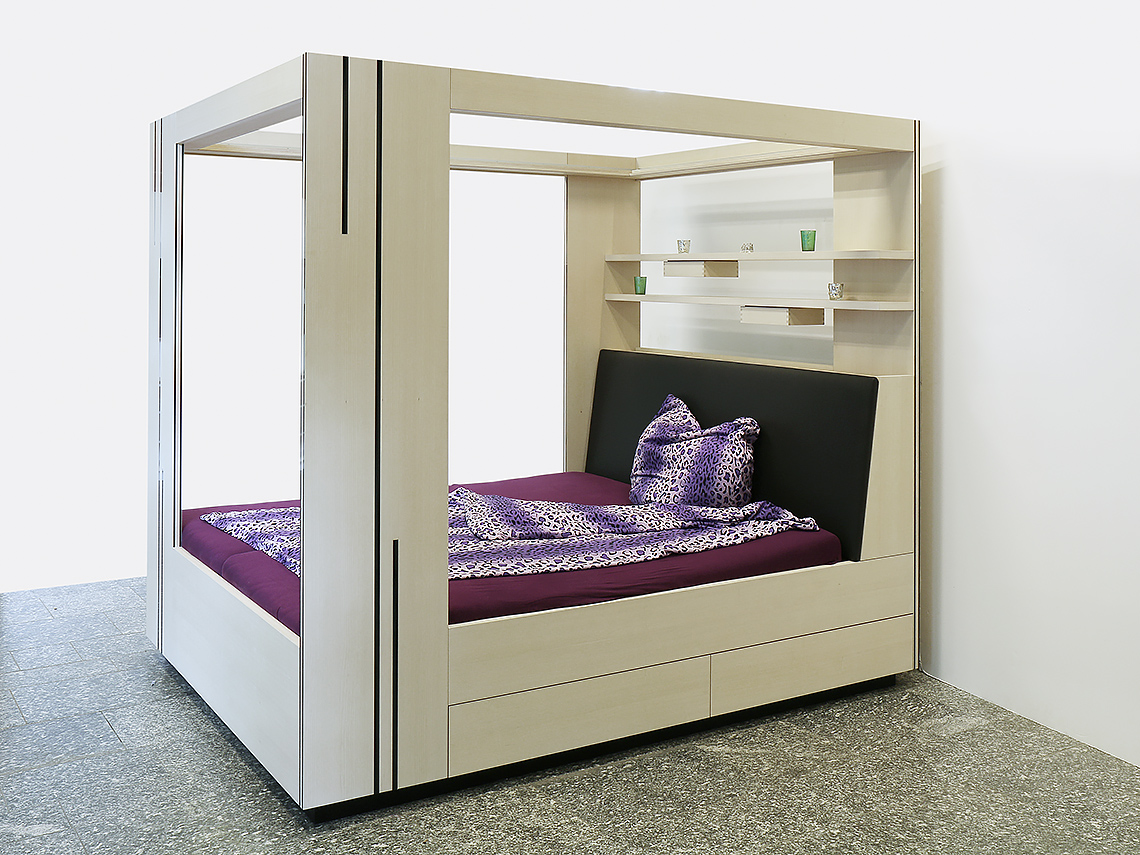

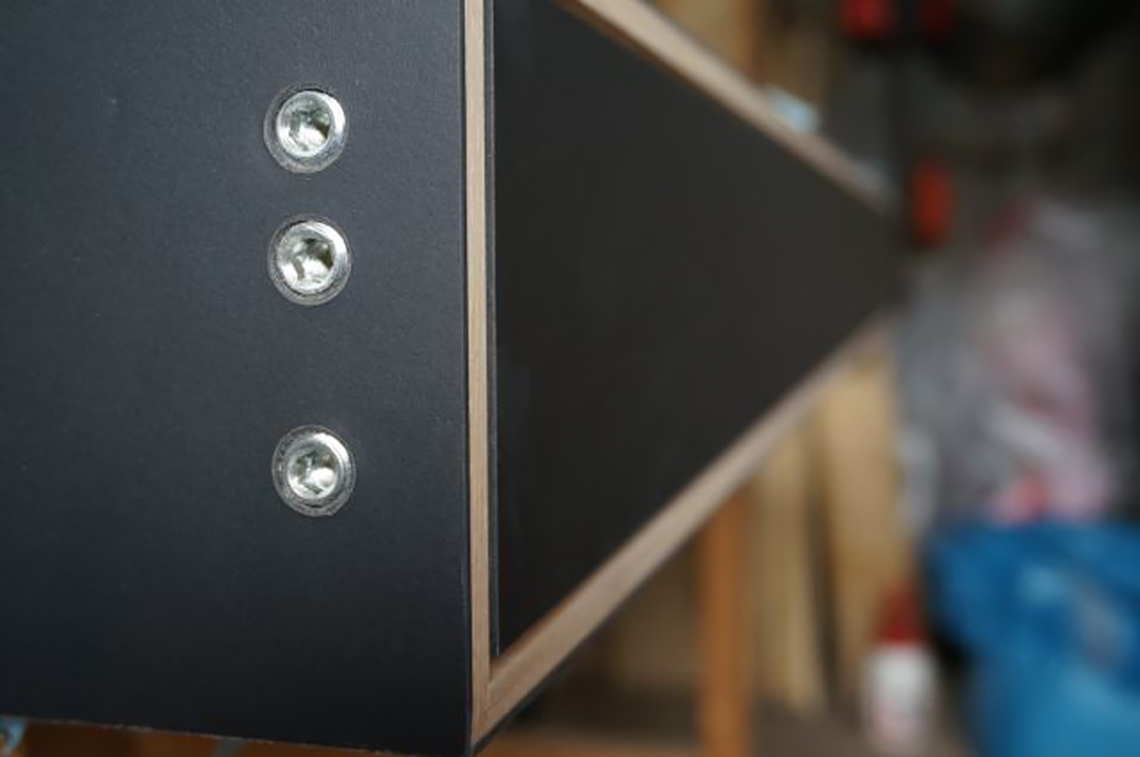

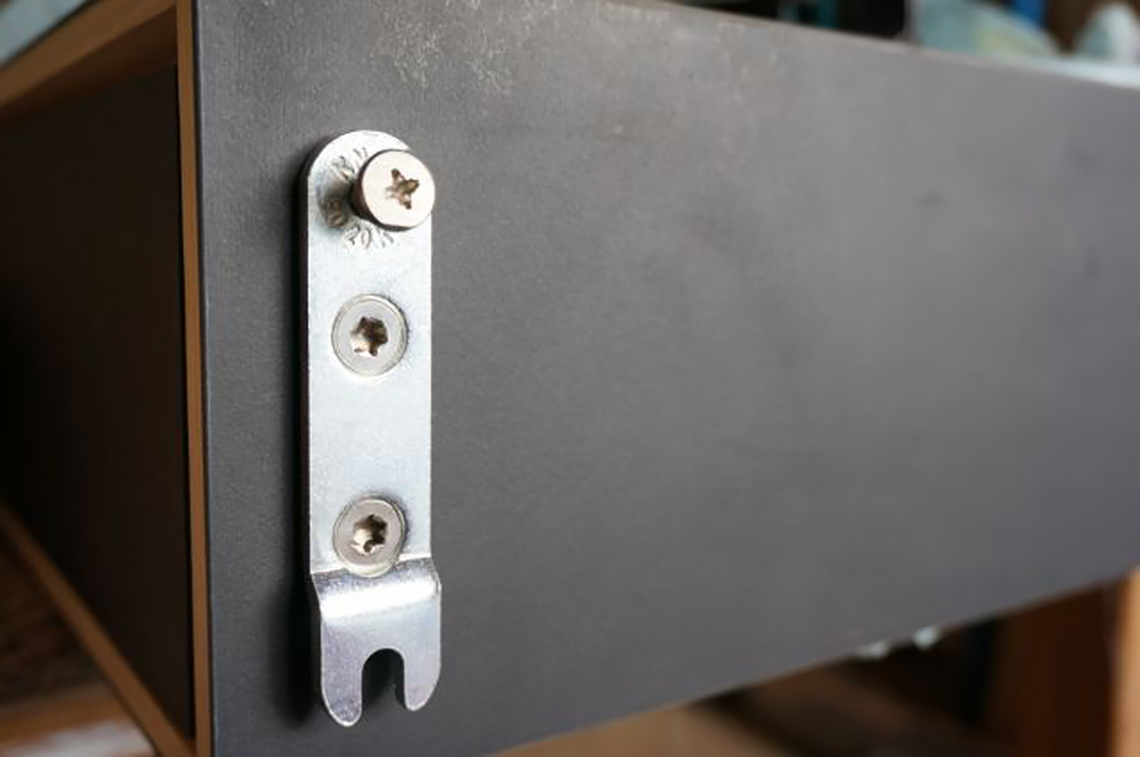

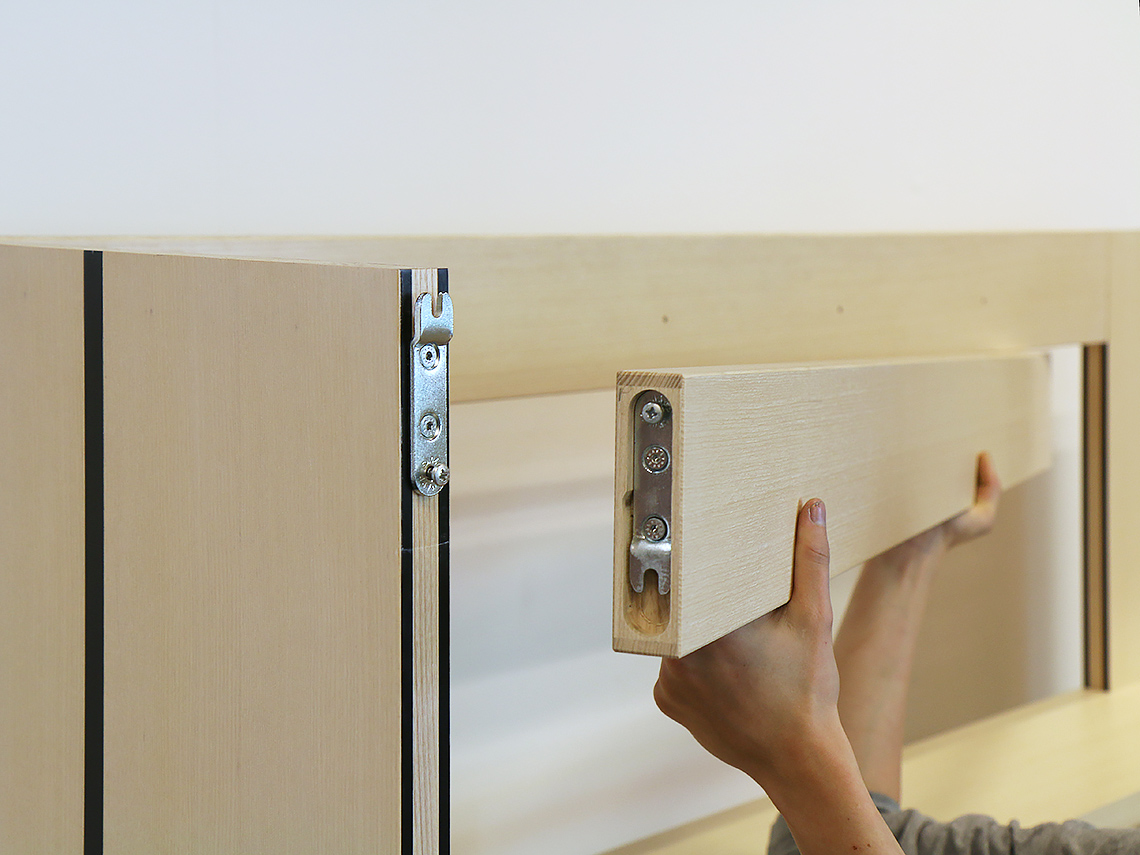

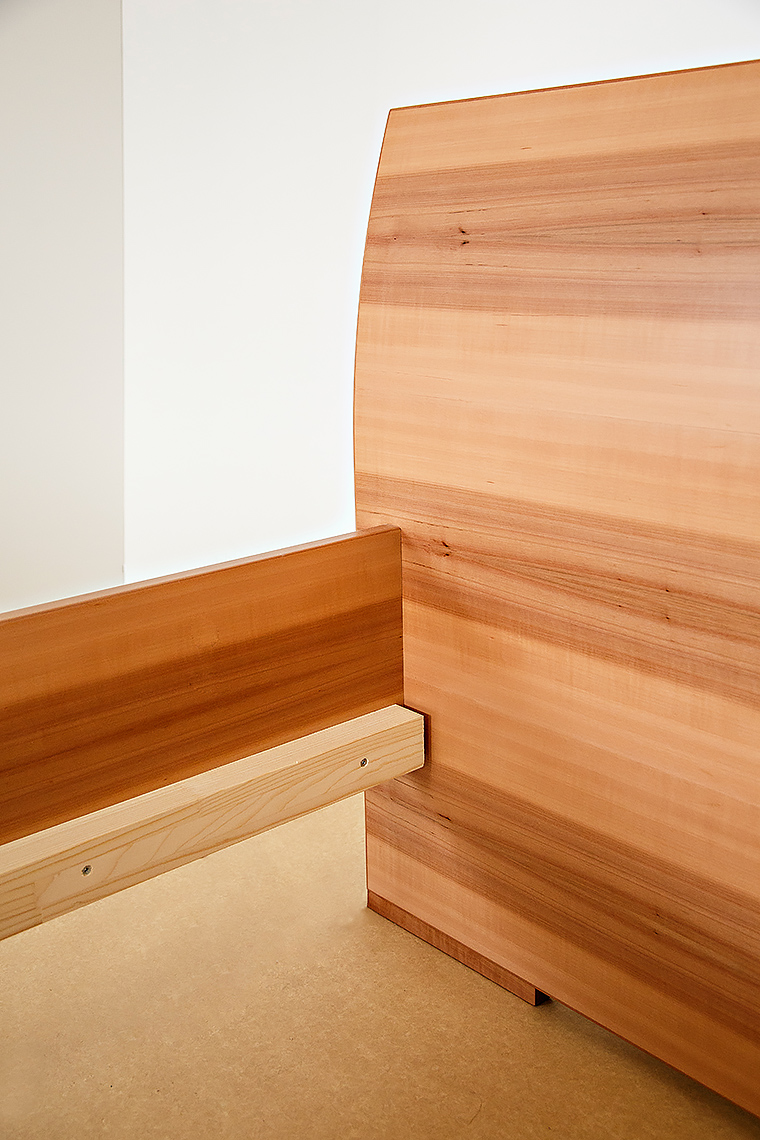

Der DUO 100/15 ist beispielsweise ideal als Zargenverbinder für Betten und, wie alle Knapp-Verbinder, nicht sichtbar, zerlegbar und selbstspannend. Er ist schnell und so einfach zu montieren, dass auch der Verbraucher sehr gut damit zurechtkommt – die Teile müssen nur gesteckt werden. Mit dem DUO 100/15 hergestellte Betten werden hohen ästhetischen Ansprüchen gerecht.
Das Holz wird im natürlichen Arbeiten nicht gehindert. Der Anpressdruck der Fuge kann über die Schrauben reguliert werden.

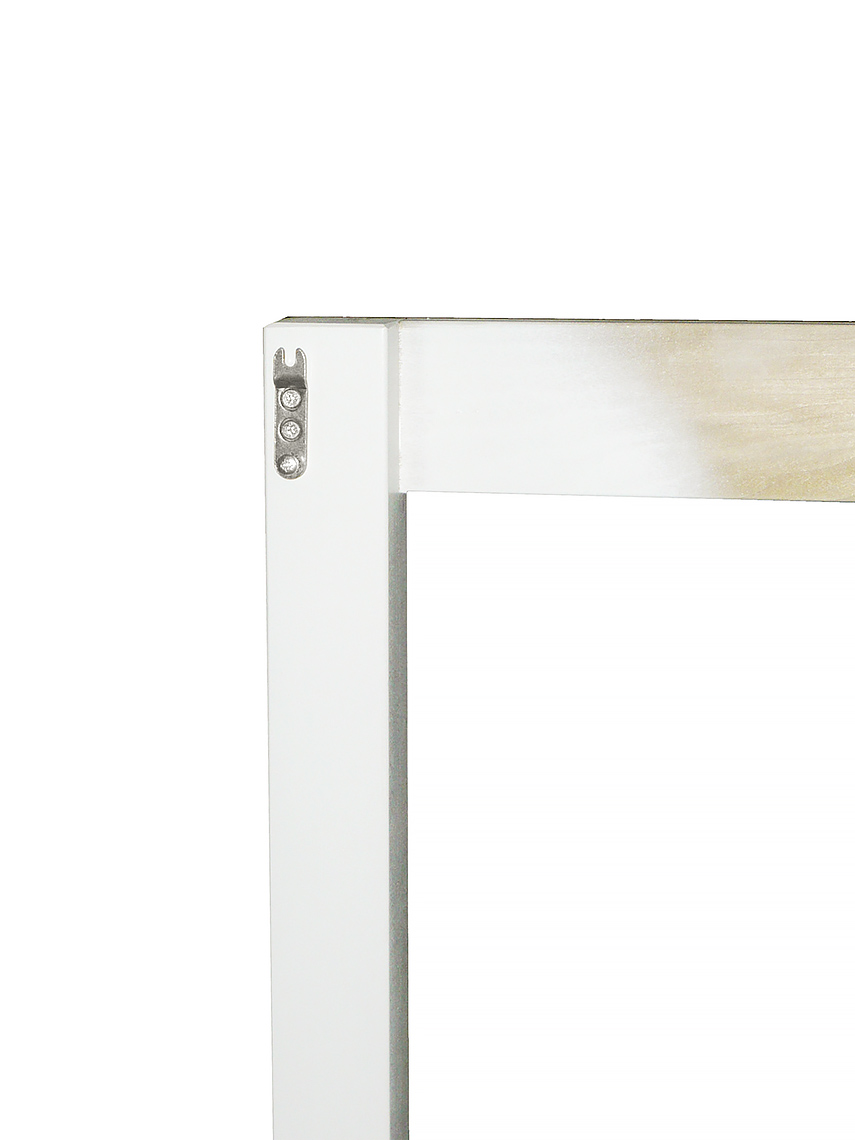

• Unsichtbar – Verdeckter, selbstspannender Zargenverbinder
• Demontierbar – Werkteile sind jederzeit lösbar
• Selbstspannend – keine Hilfsmittel nötig
• Effizient – Hoher Vorfertigungsgrad
• Präzise – Kraftschlüssige Verbindung

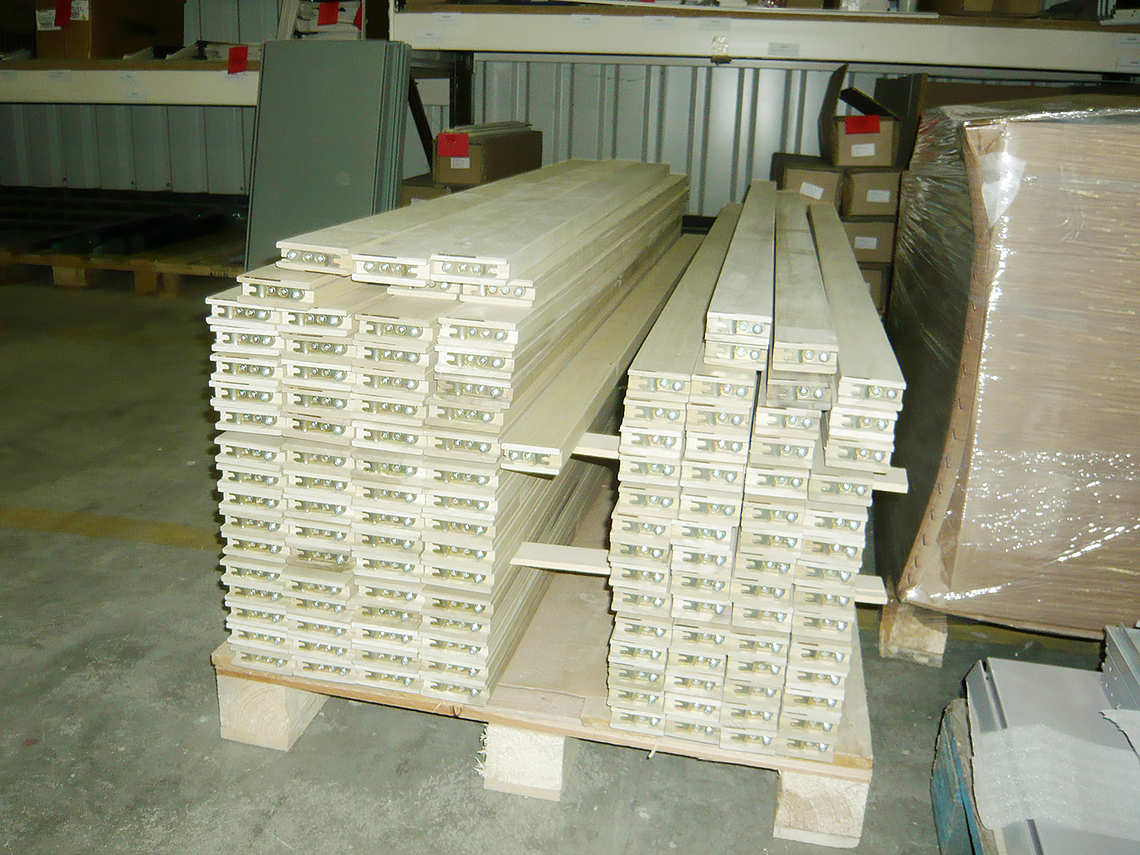

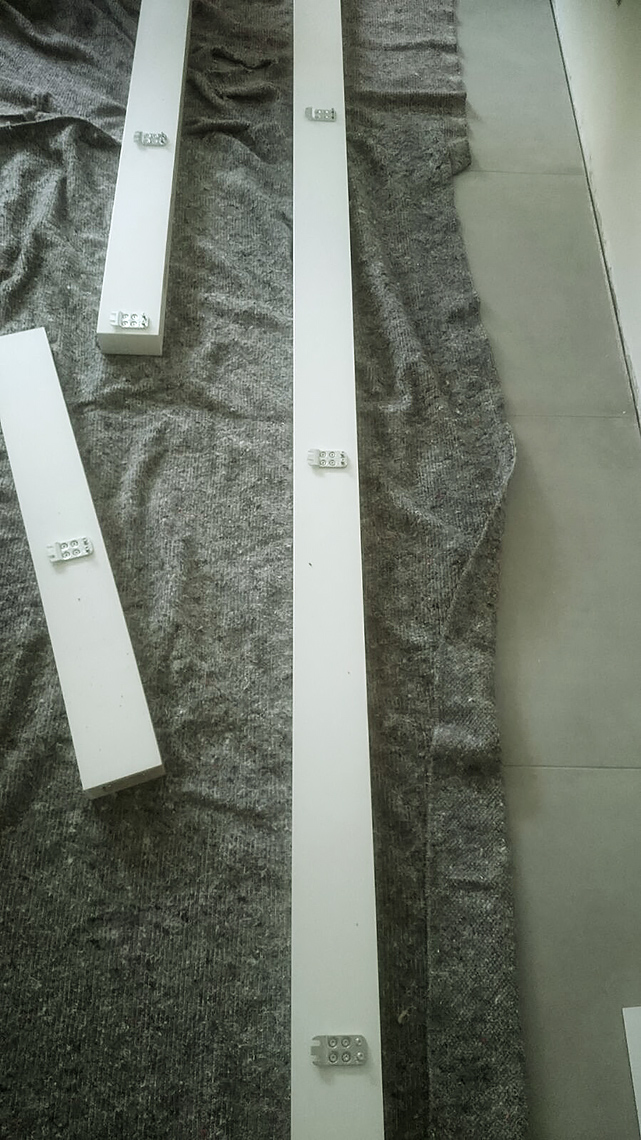

• Einfacher Transport – Elemente können in Einzelteilen transportiert werden. Eine Endmontage ist vor Ort möglich.
• Schnell – Einsparung von Durchlaufzeiten in der Fertigung
• Sicher – geprüft durch die HFA (Holzforschung Austria)
• Toleranzen – durch die PH Schrauben kann der Anpressdruck eingestellt werden

Einsatzbereiche

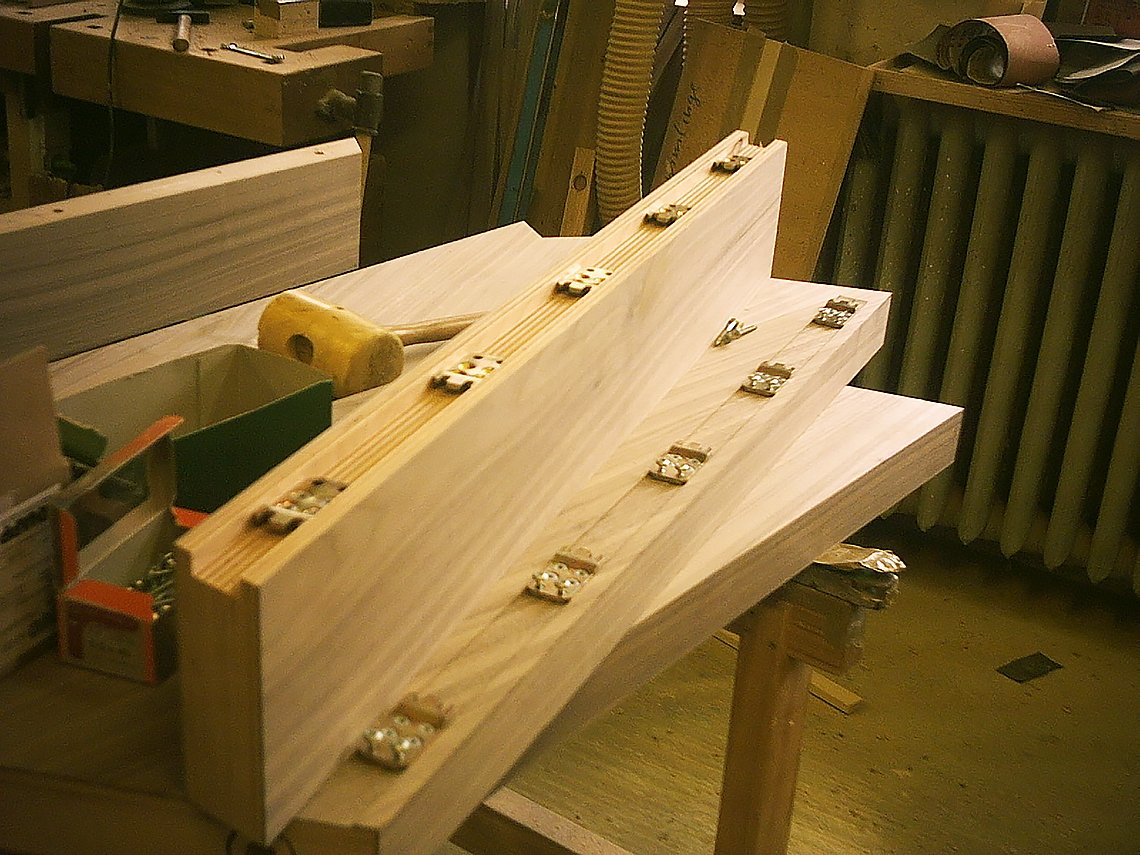

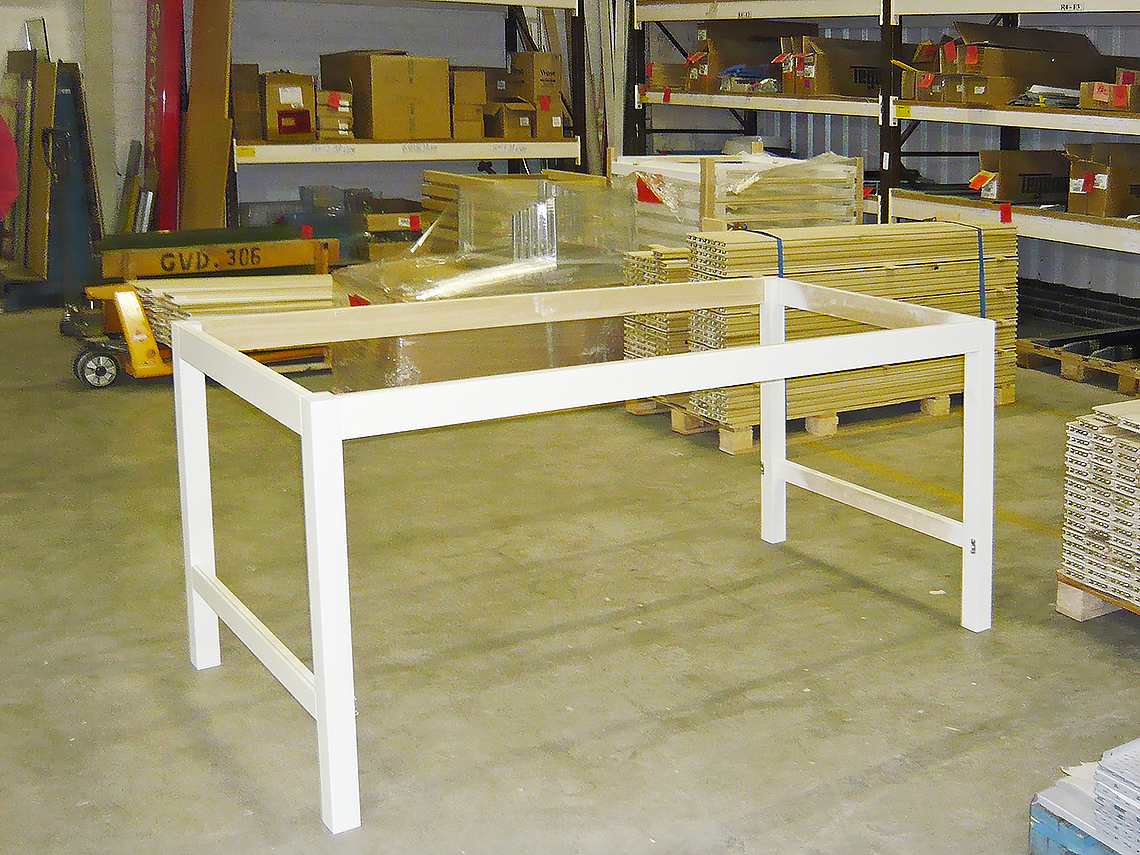

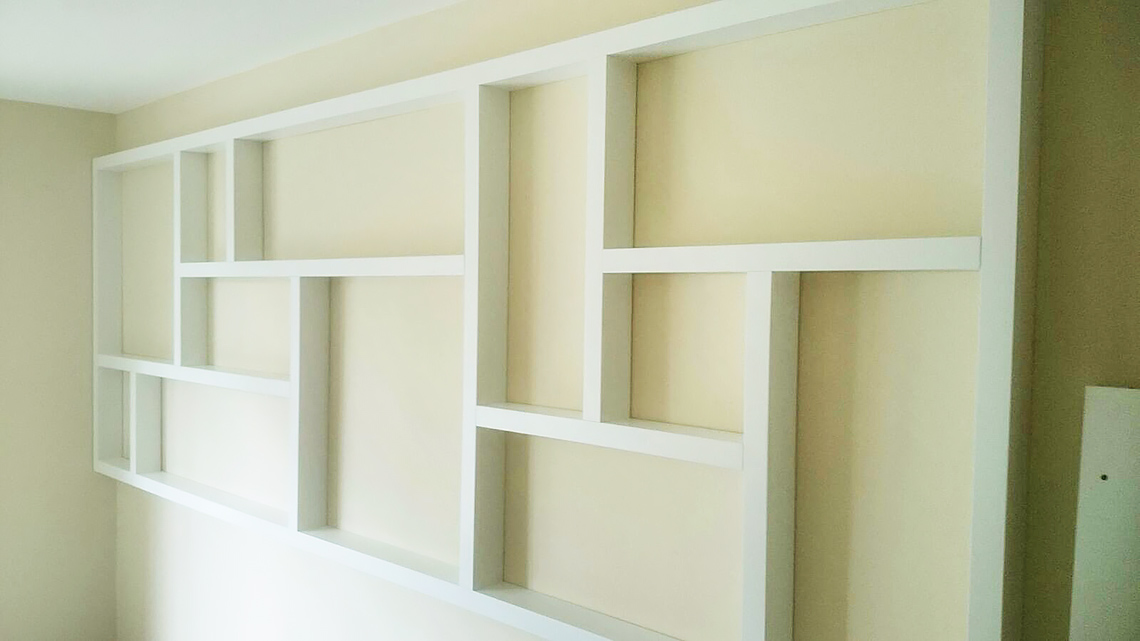

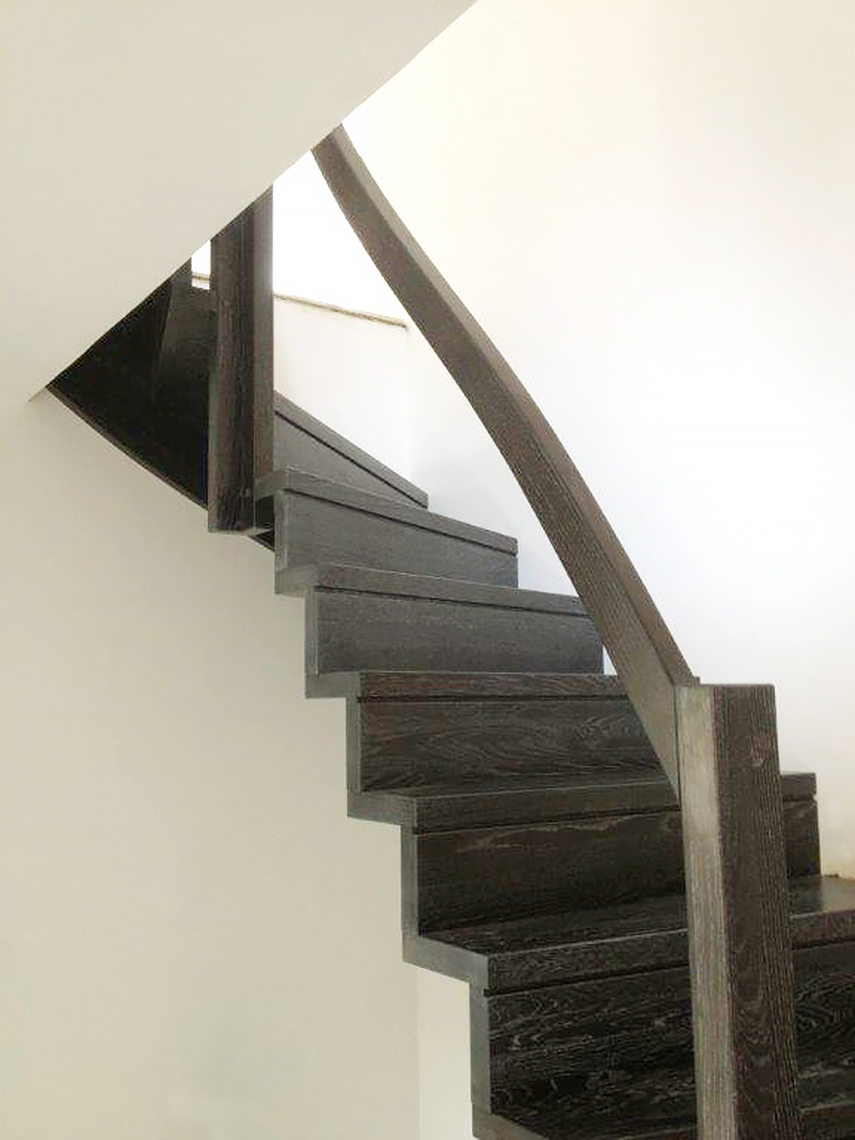

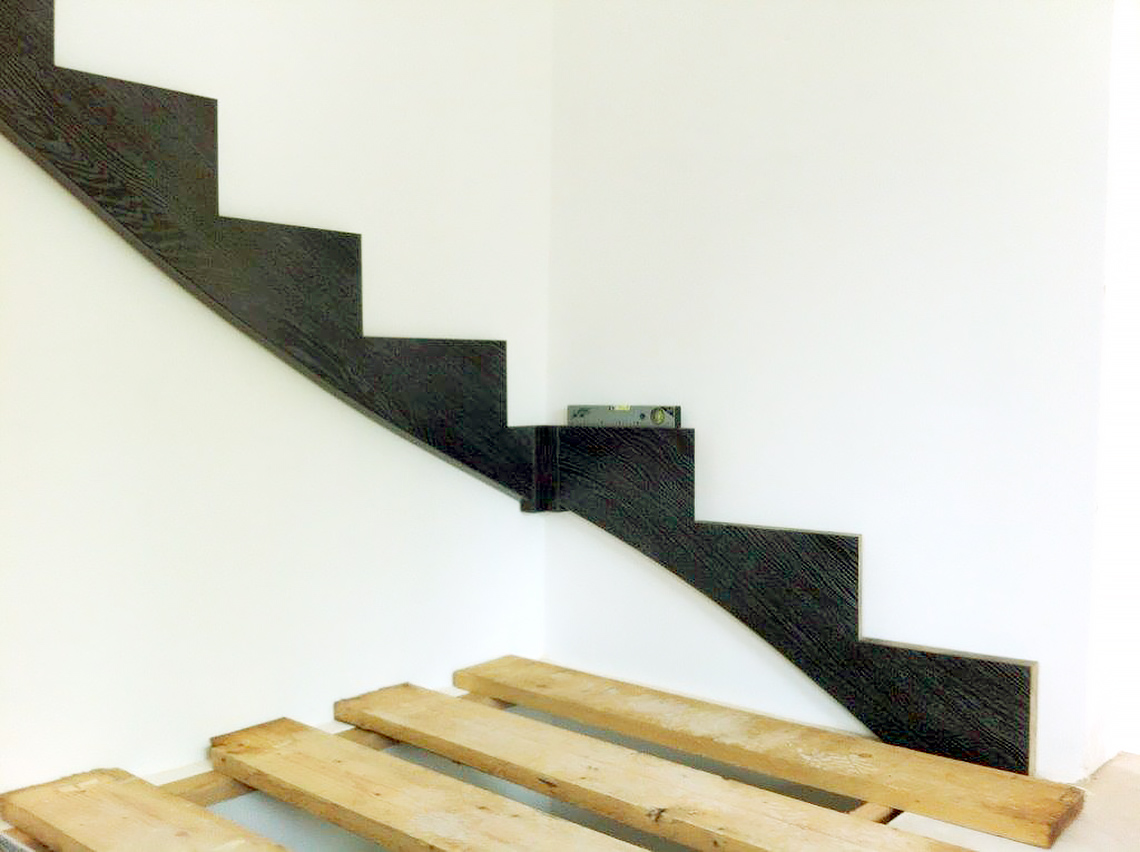

Möbel- und Innenausbau, Betten, Treppen- und Messebau.

Empfehlung

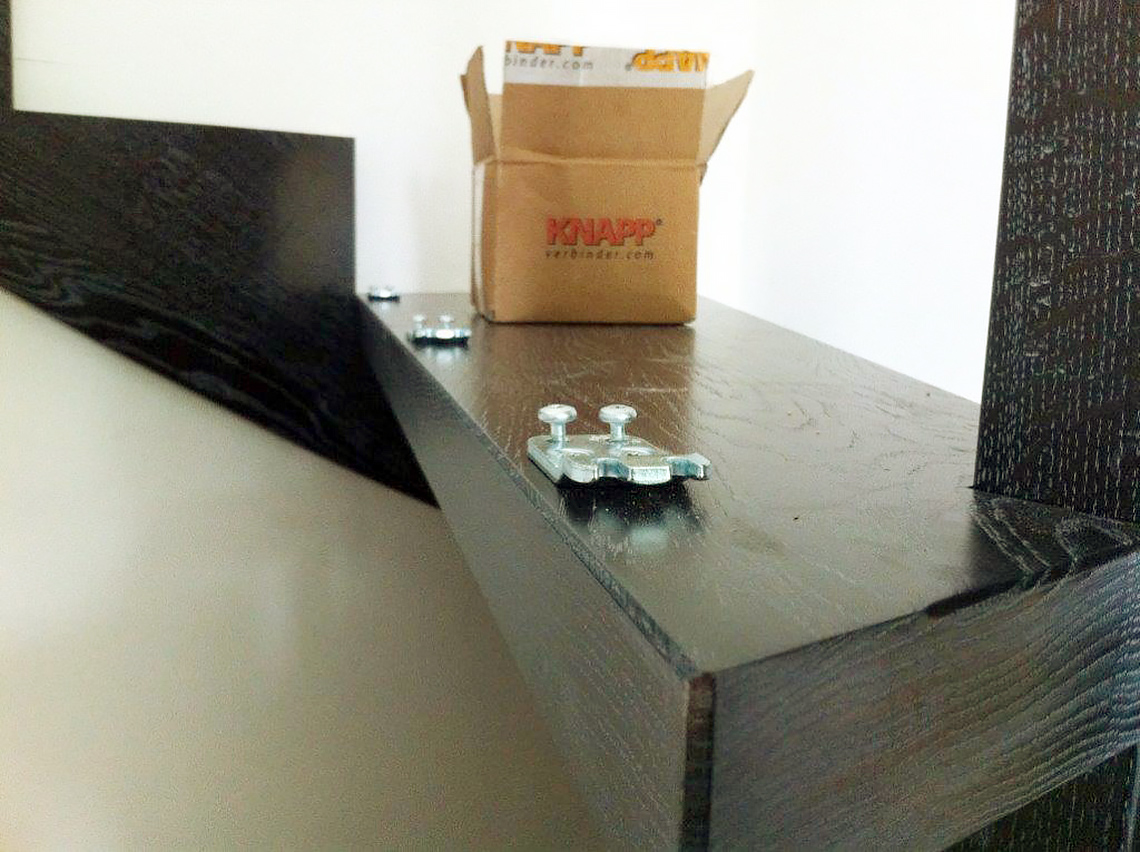

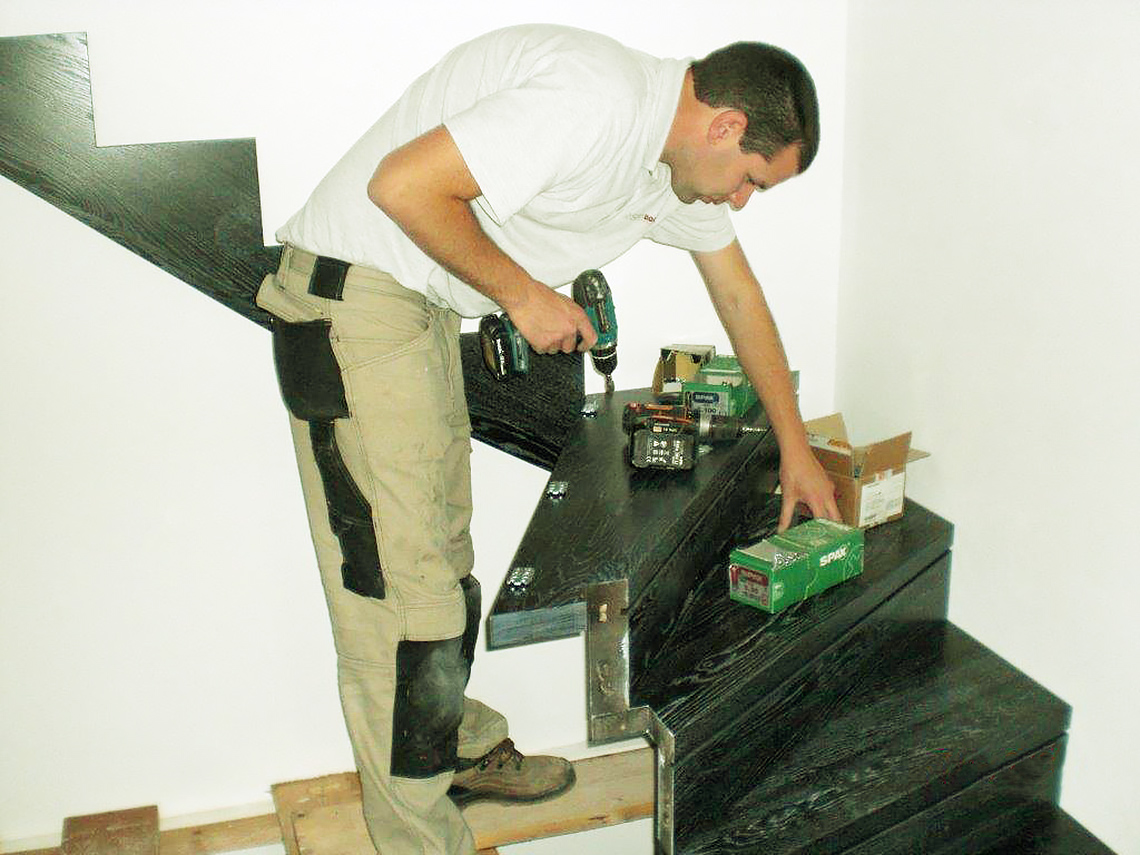

DUO Serie 15 – für Verbindungen mit geprüften Belastungswerten bei Massivholzteilen im Möbel- und Treppenbau speziell für Omegahandlaufverbinder z.B. Duo 46/15.

Verarbeitung

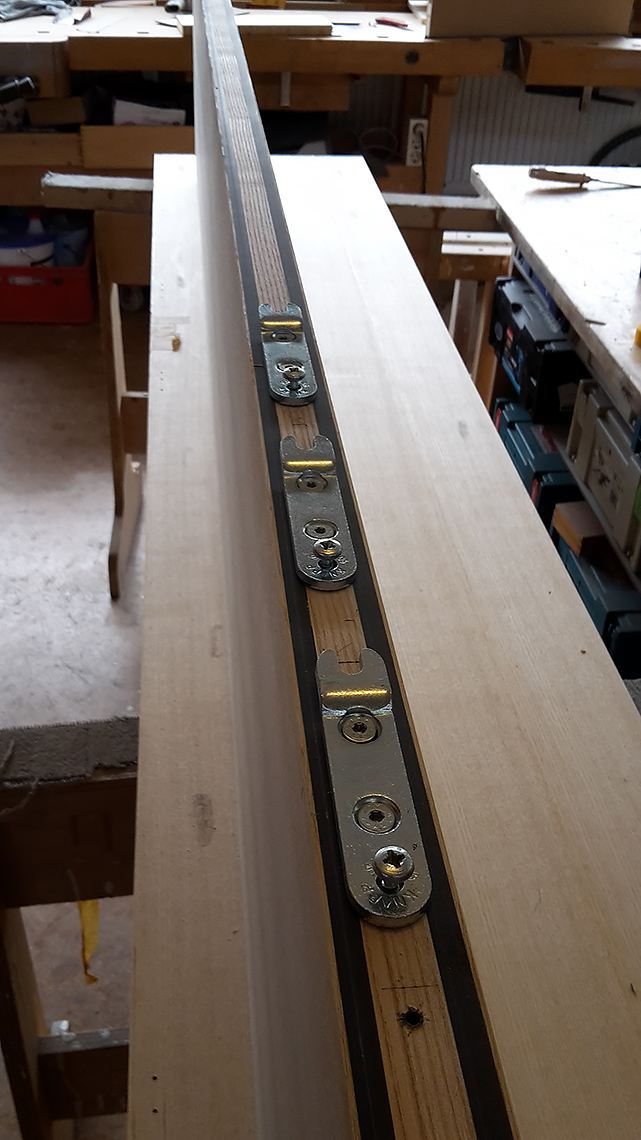

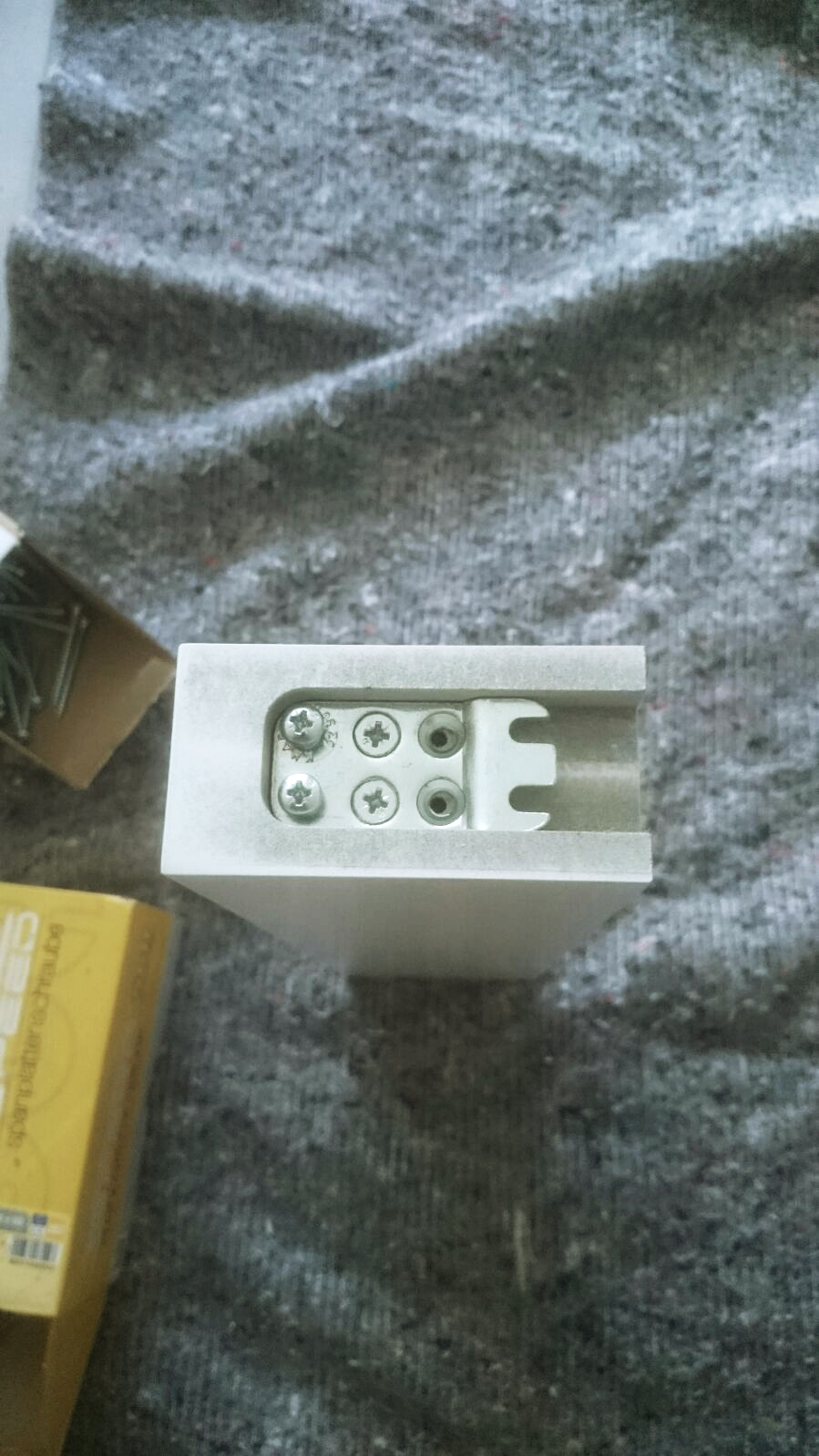

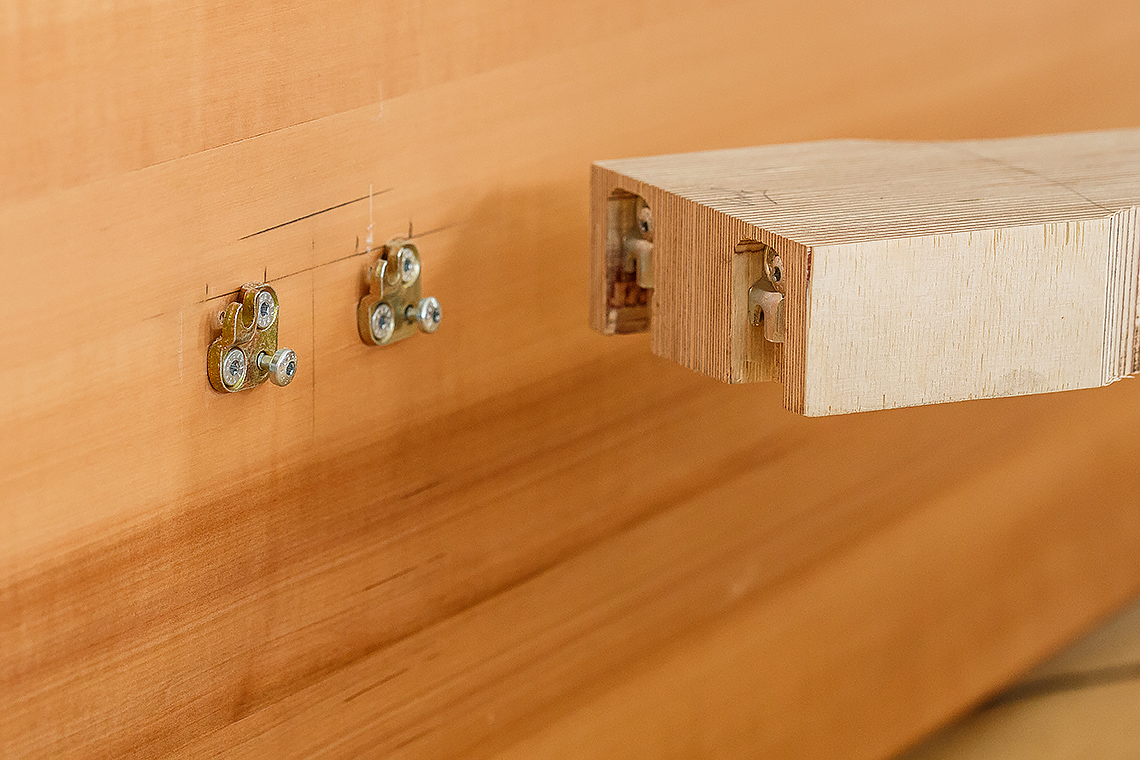

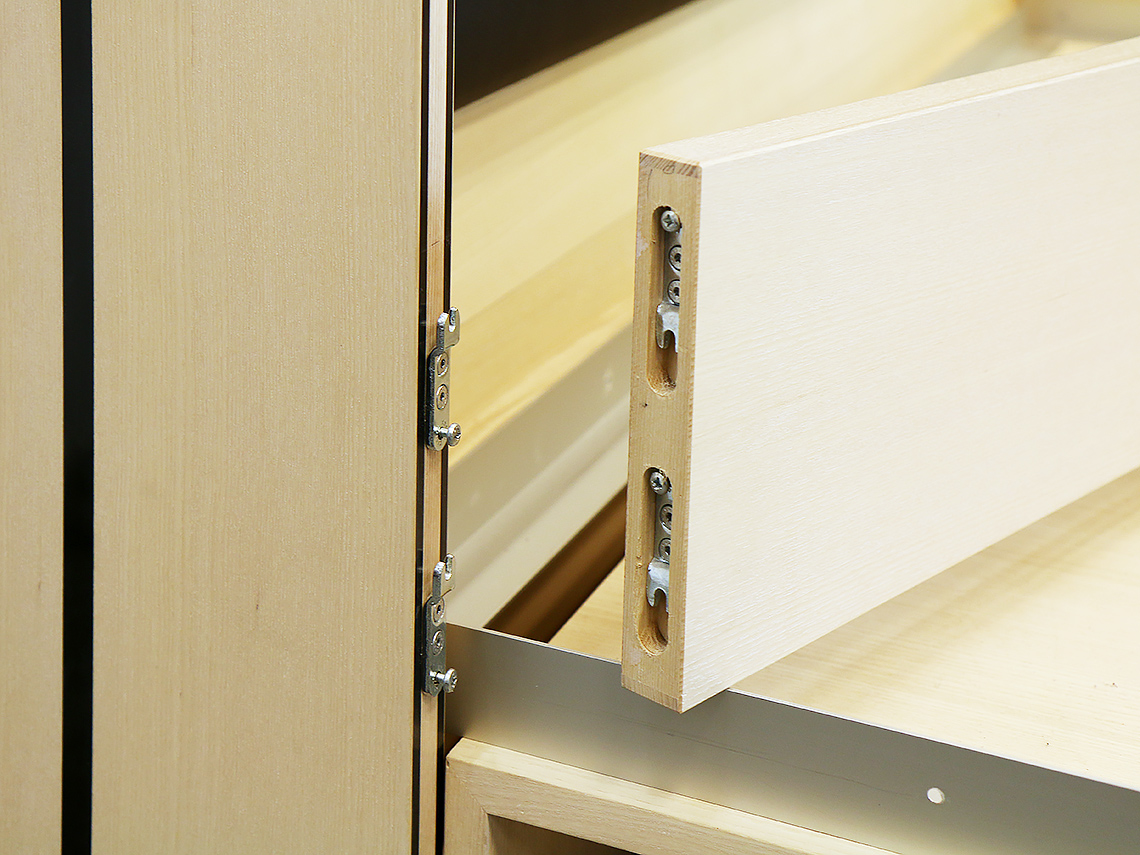

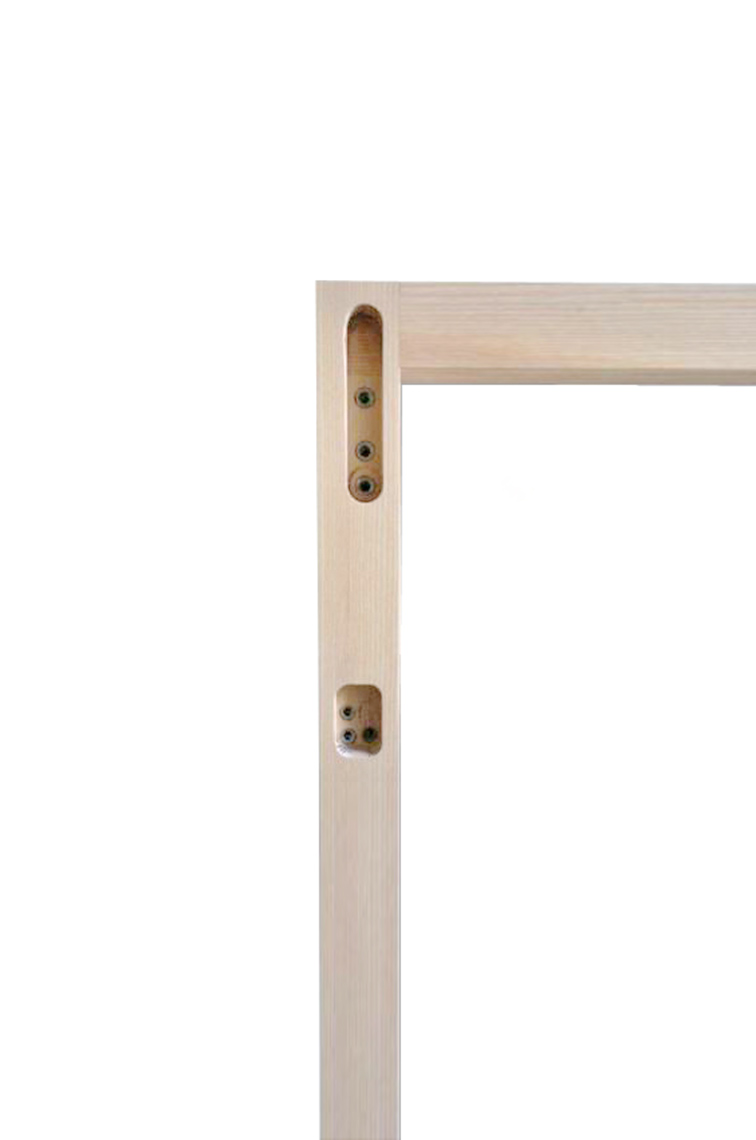

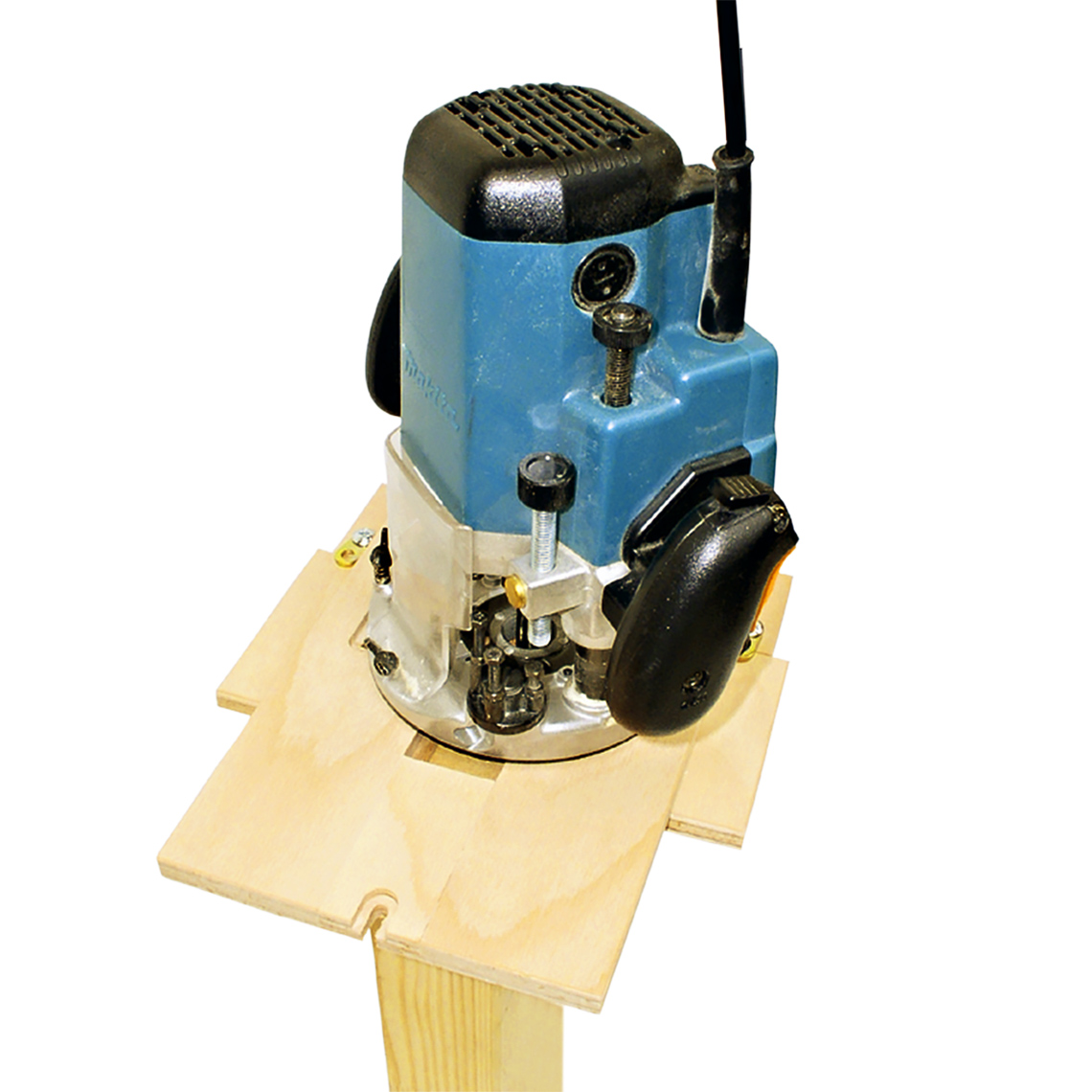

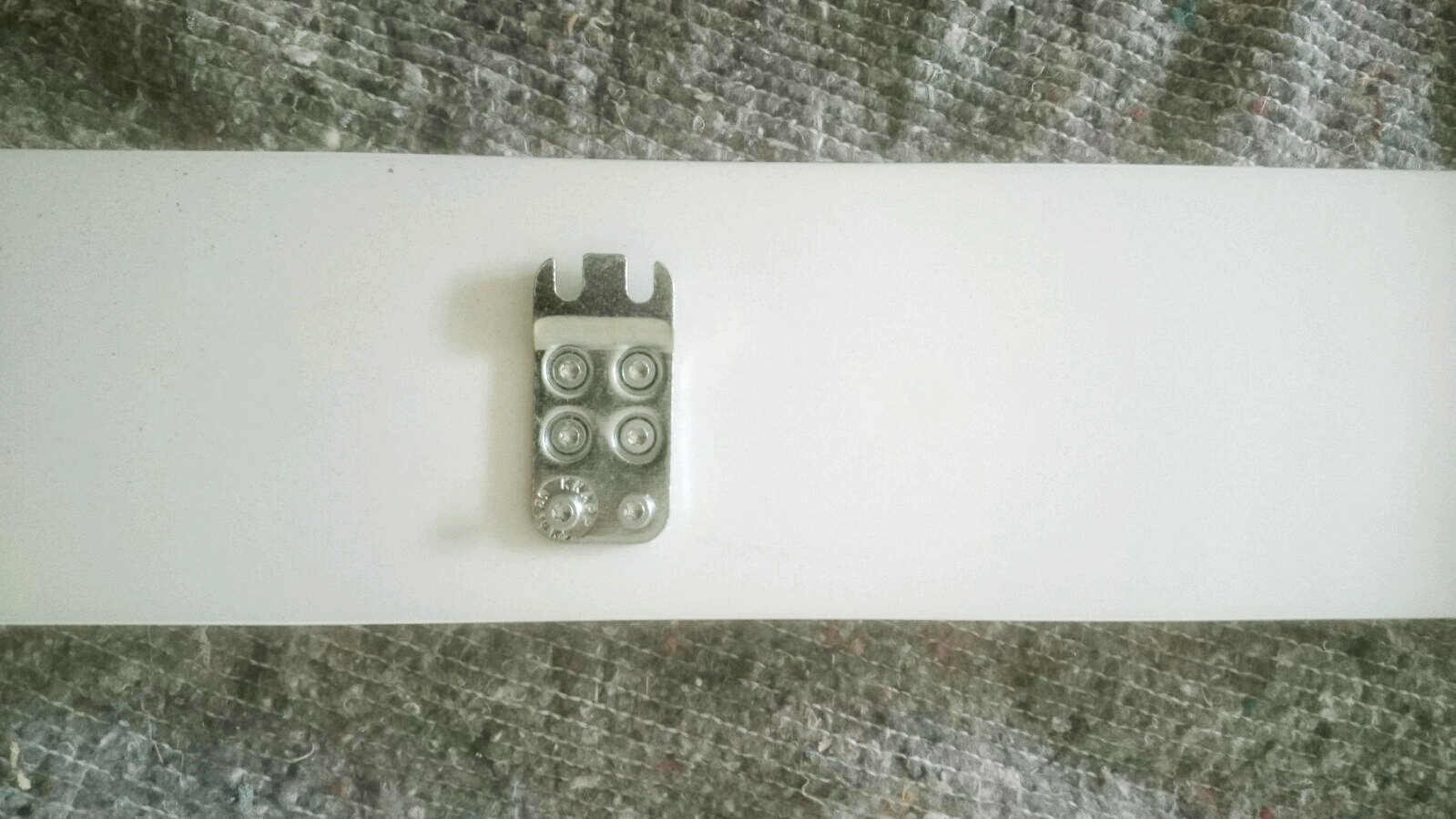

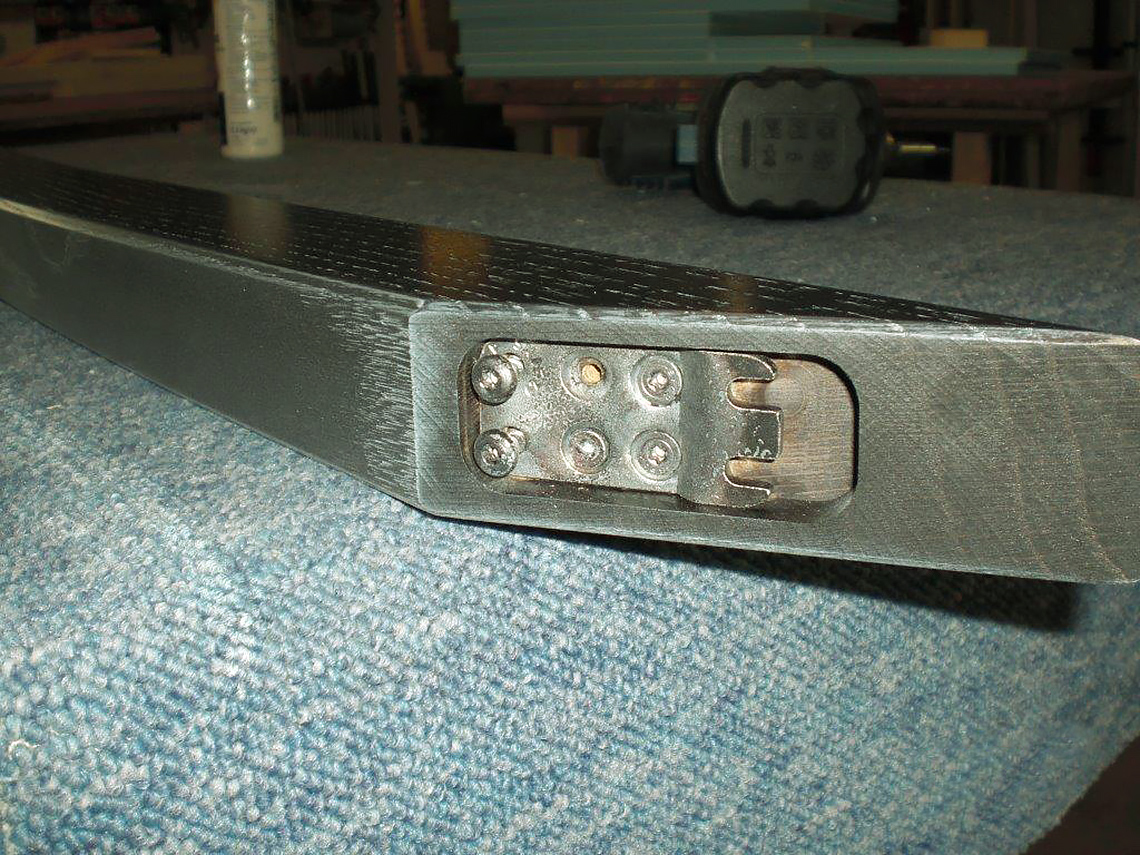

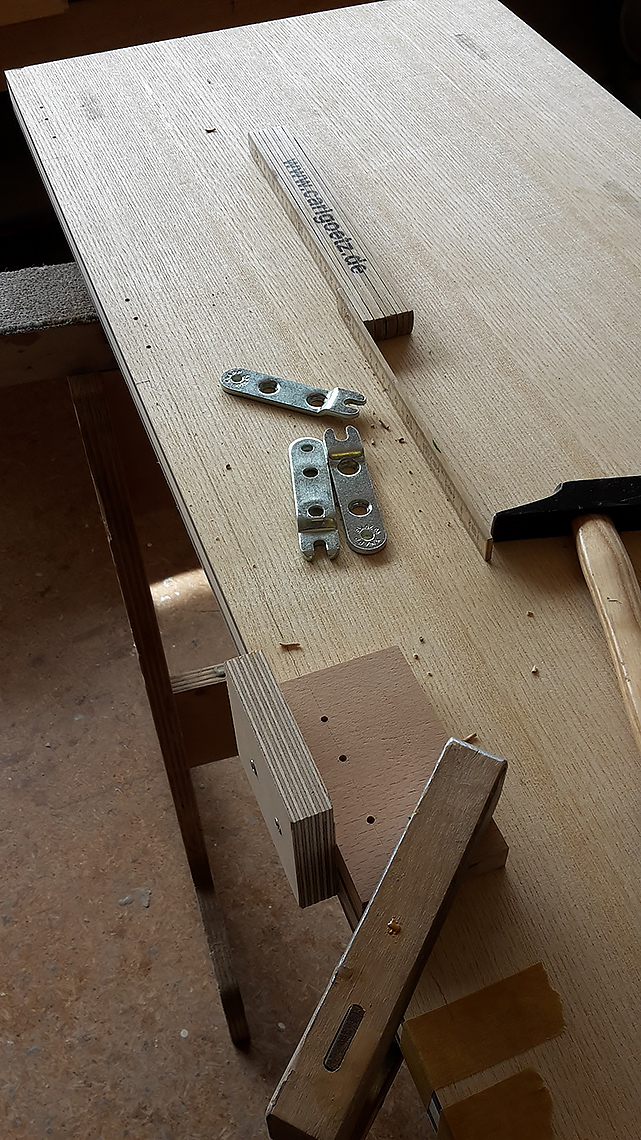

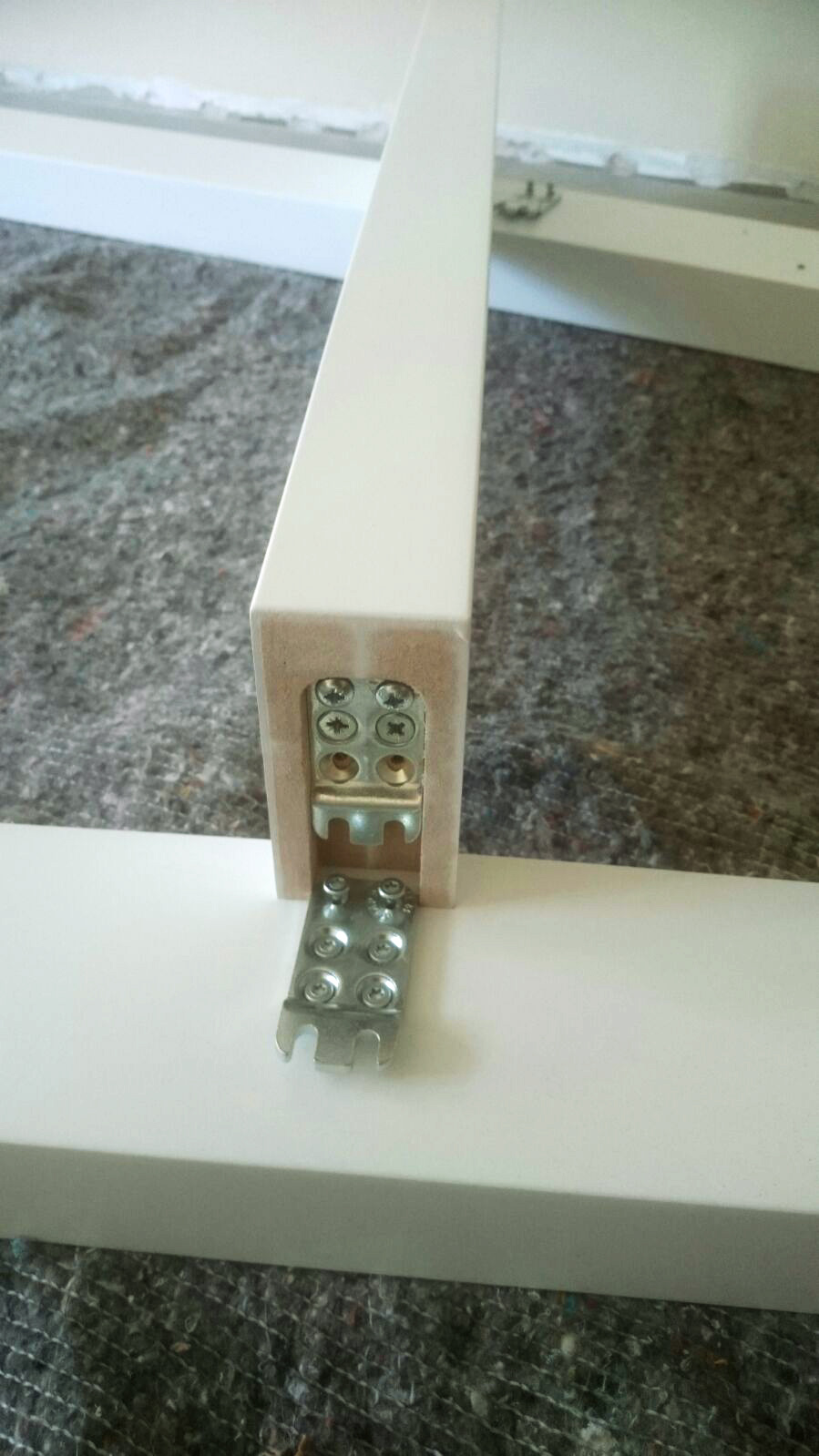

Zur verdeckten Montage der Duo-Systemverbinder werden entweder in das Hirnholzteil oder Längsholzteil mit der Handoberfräse und einem Nutfräser Ø 15mm (Serie 15) Ausfräsungen mit einer Tiefe von 13mm hergestellt. Der Anpressdruck der Fuge wird jeweils durch die Montage und über die speziell ausgeformten Verbindungslaschen erzeugt. Das natürliche Arbeiten des Holzes wird durch den Einsatz der patentierten Verbinder gewährleistet. Der jeweilige DUO-System Verbinder besteht aus zwei baugleichen Verbinderteilen und wird aus hochfestem blauverzinkten witterungsbeständigen Stahl in Österreich gefertigt.

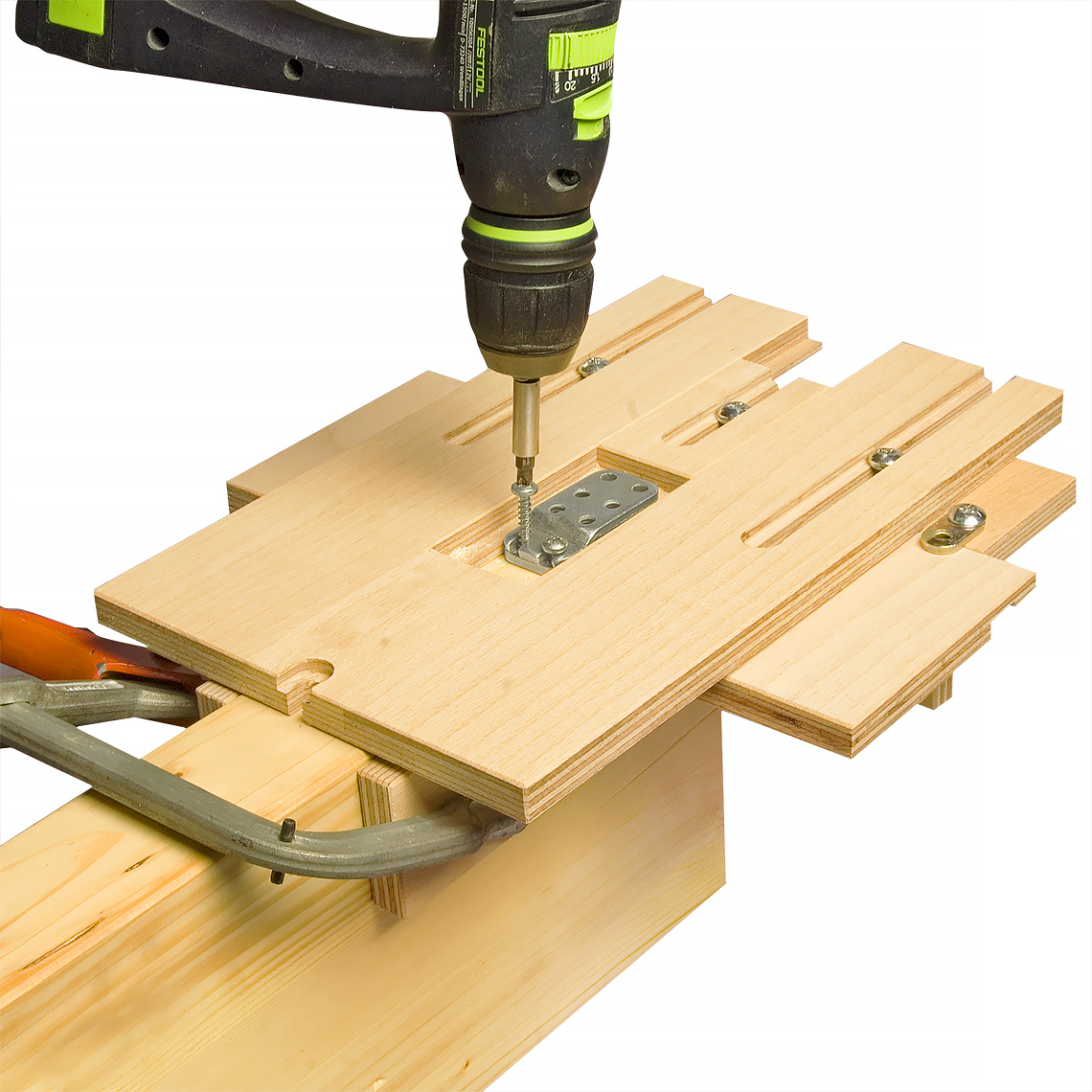

Die Größe des zu wählenden Duo-Verbinders hängt vom jeweiligen Holzquerschnitt ab. Für die einfache und präzise Herstellung der Ausfräsungen werden Fräs- und Montageschablonen angeboten. Die Fräsungen können wahlweise mit einer Oberfräse oder einem CNC Bearbeitungszentrum hergestellt werden. Das System ist geprüft, garantiert eine kraftschlüssige Verbindung und ist in acht Abmessungen erhältlich.

Belastungswerte
Die Belastungswerte liegen beim Duo 46/15 bei 0,86 kN und beim Duo 90/46 beträgt der Wert 4,35 kN*.
Der Belastungswert bezieht sich auf die Querkraft in Einschubrichtung. Wir verweisen auf die von der HFA geprüften Belastungswerte.

Fräsen
Vorbereitende Arbeiten entnehmen Sie bitte den allgemeinen Verarbeitungshinweisen. Sie gelten für alle Serien (15, 20, 26, 30 und 46) gleich.

Größen

• DUO 26/26
• DUO 46/15
• DUO 62/15
• DUO 100/15
• DUO 46/30
• DUO 62/30
• DUO 90/20
• DUO 90/46
• Produktdetails

Befestigung

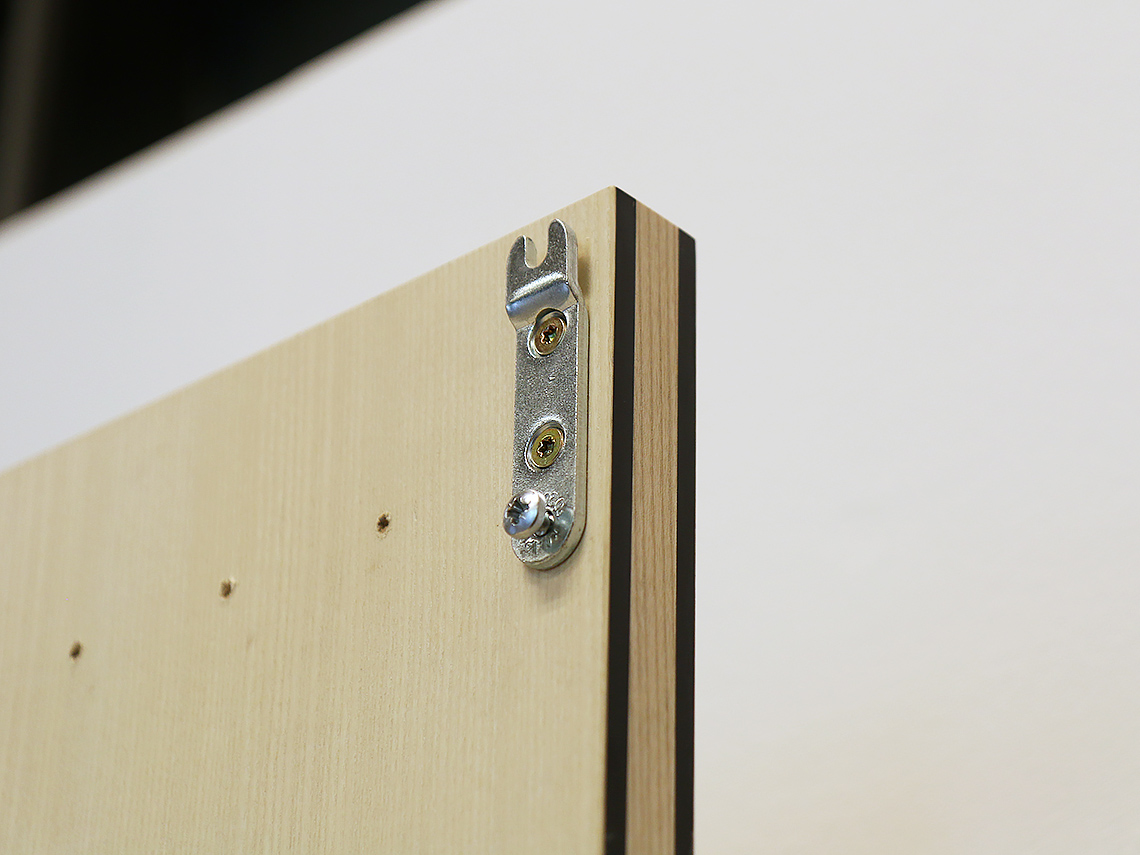

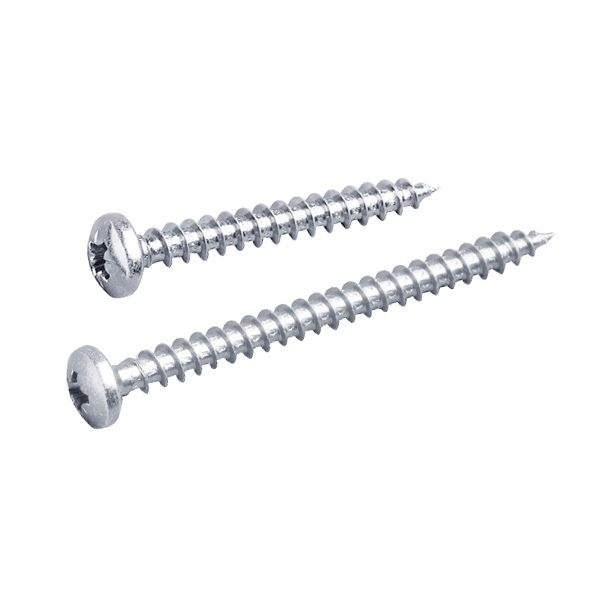

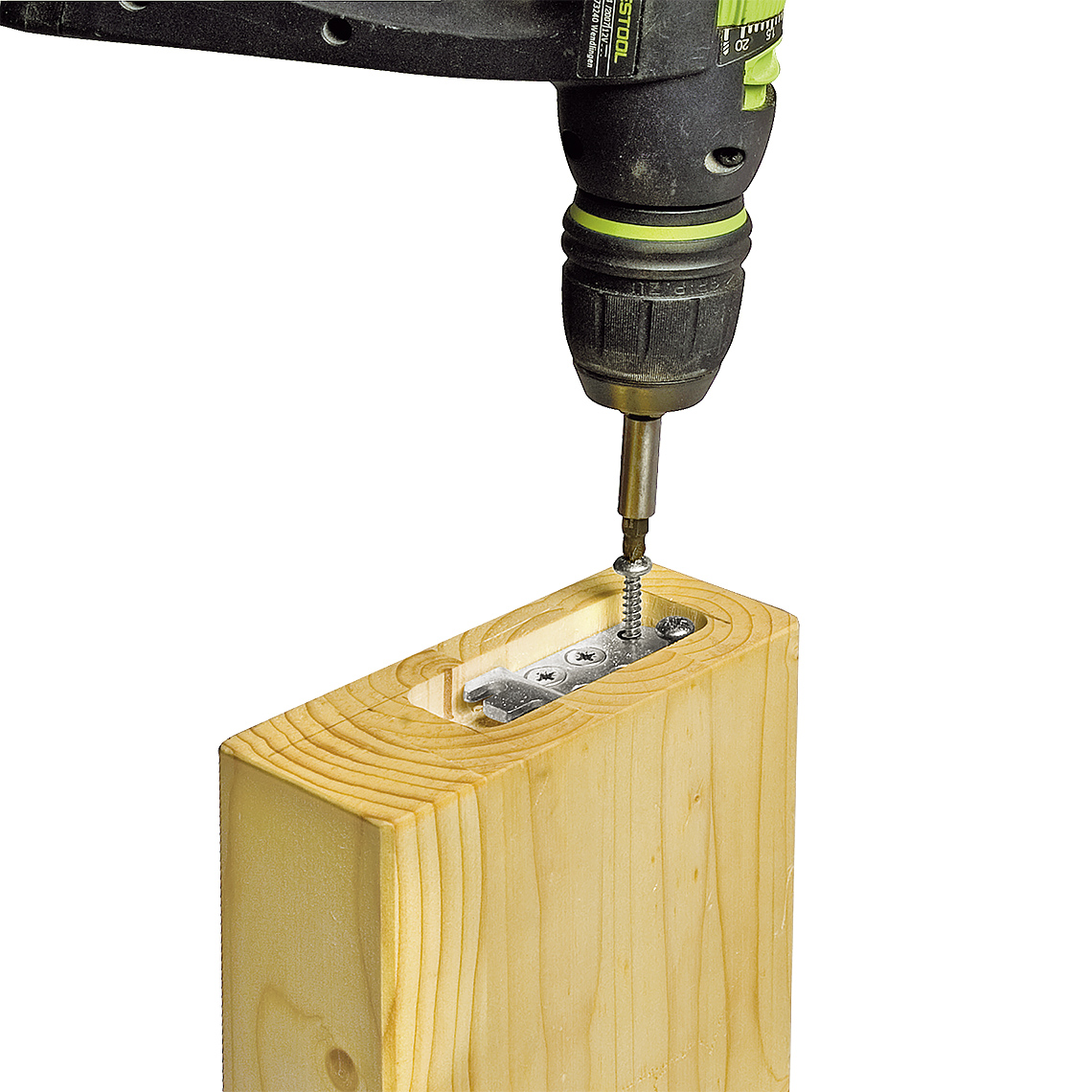

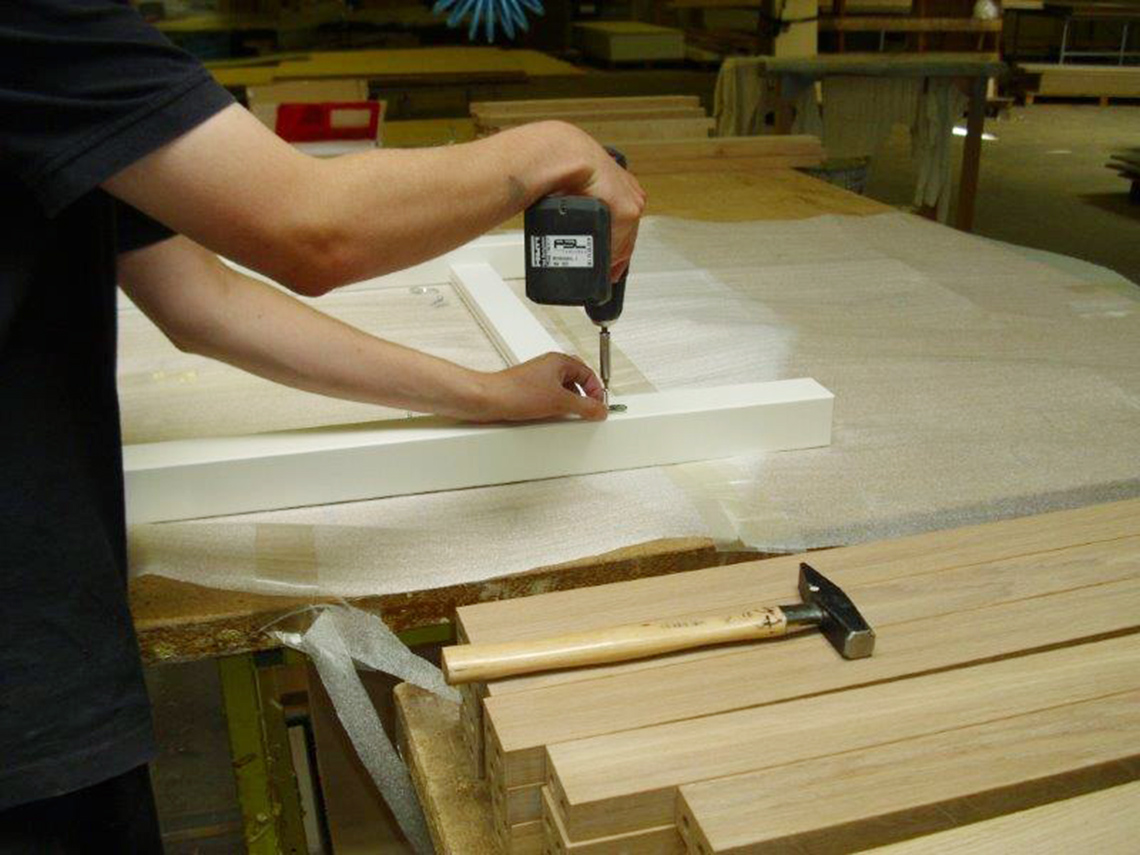

Durch Verschrauben mit SK-Schrauben Ø 5 mm oder 6 mm (Länge nach Bedarf) und PH-Halteschrauben Ø 5 mm oder 6 mm

Vorteile

Verdeckter, selbstspannender, durch Halteschraube einstellbarer Verbinder für Zargenverbindungen

Verarbeitung

Mit CNC-Maschine, Langlochbohrmaschine, Handoberfräse

Materialwahl

Alle Massiv- und Sperrholzmaterialien ab 21 mm

Anwendung

Für Zargenverbindungen bei Möbel-, Treppen- und Messebau bis hin zu Innenausbau
