Systèmes d’assemblage pour la construction de maisons modernes

Le connecteur WALCO® V permet un montage rapide et précis sur chantier. Les murs préfabriqués en ossature bois ou bois massifs contrecollés sont assemblés sur chantier par emboitement sans aucun travail de vissage. Les murs peuvent ainsi être fermés et finis en atelier avec l’intégration des menuiseries.

Les connecteurs permettent un degré de finition très avancé. Ils apportent une grande sécurité aux bureaux d’études, architectes, fabricants et maitres d’œuvre de par l’Agrément Technique européen (ETA), le marquage CE et les contrôles externes et internes réguliers.

Nos solutions innovantes pour la fixation de lames de terrasse sont adaptables à la plupart des situations et garantissent une finition haut de gamme.

Tous les connecteurs peuvent être montés de façon invisible, ils sont auto-serrants et démontables. Ils répondent aux plus grandes exigences en termes de mise en œuvre et d’optique.

WALCO® V | Connecteur pour murs de maisons bois jusqu'à 16 kN

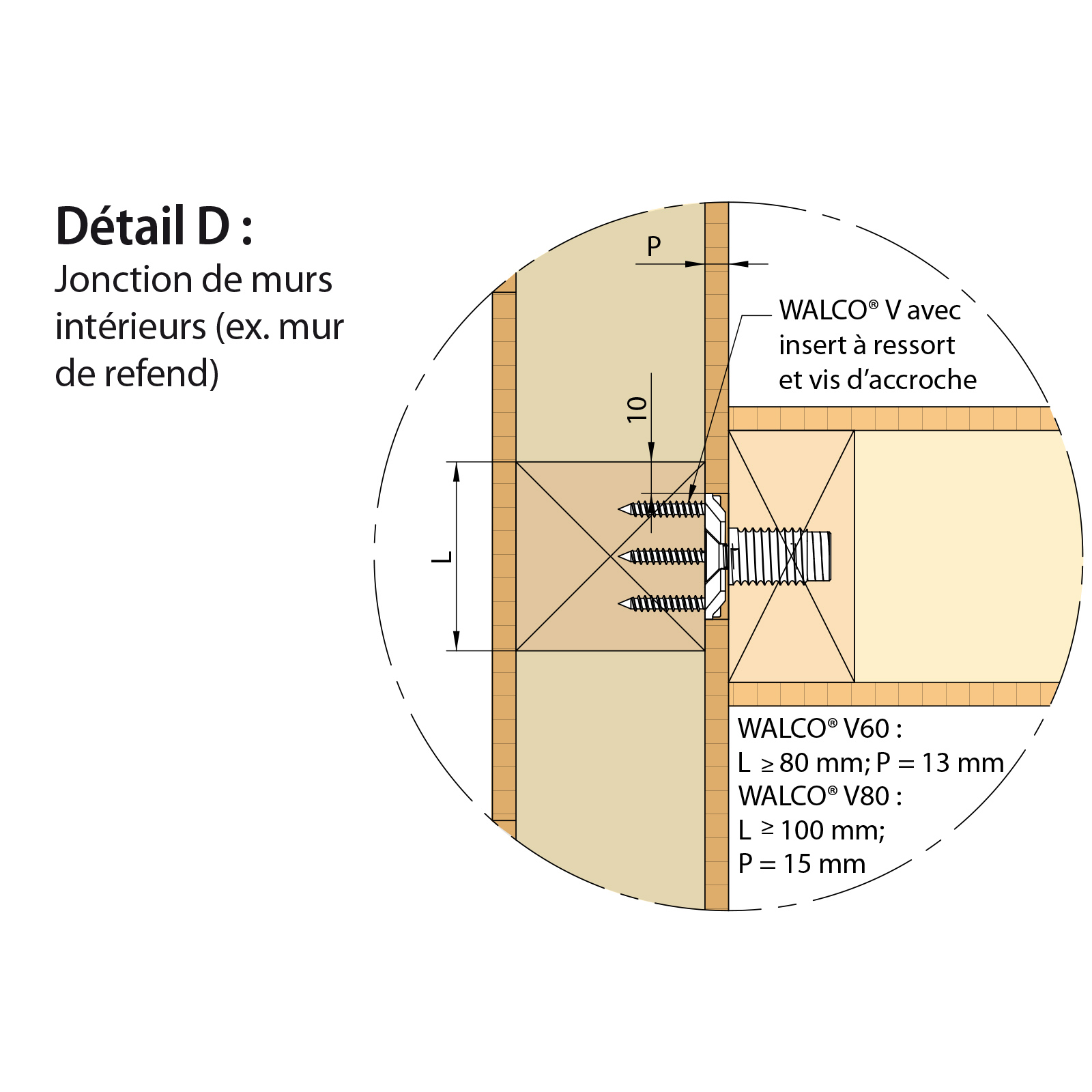

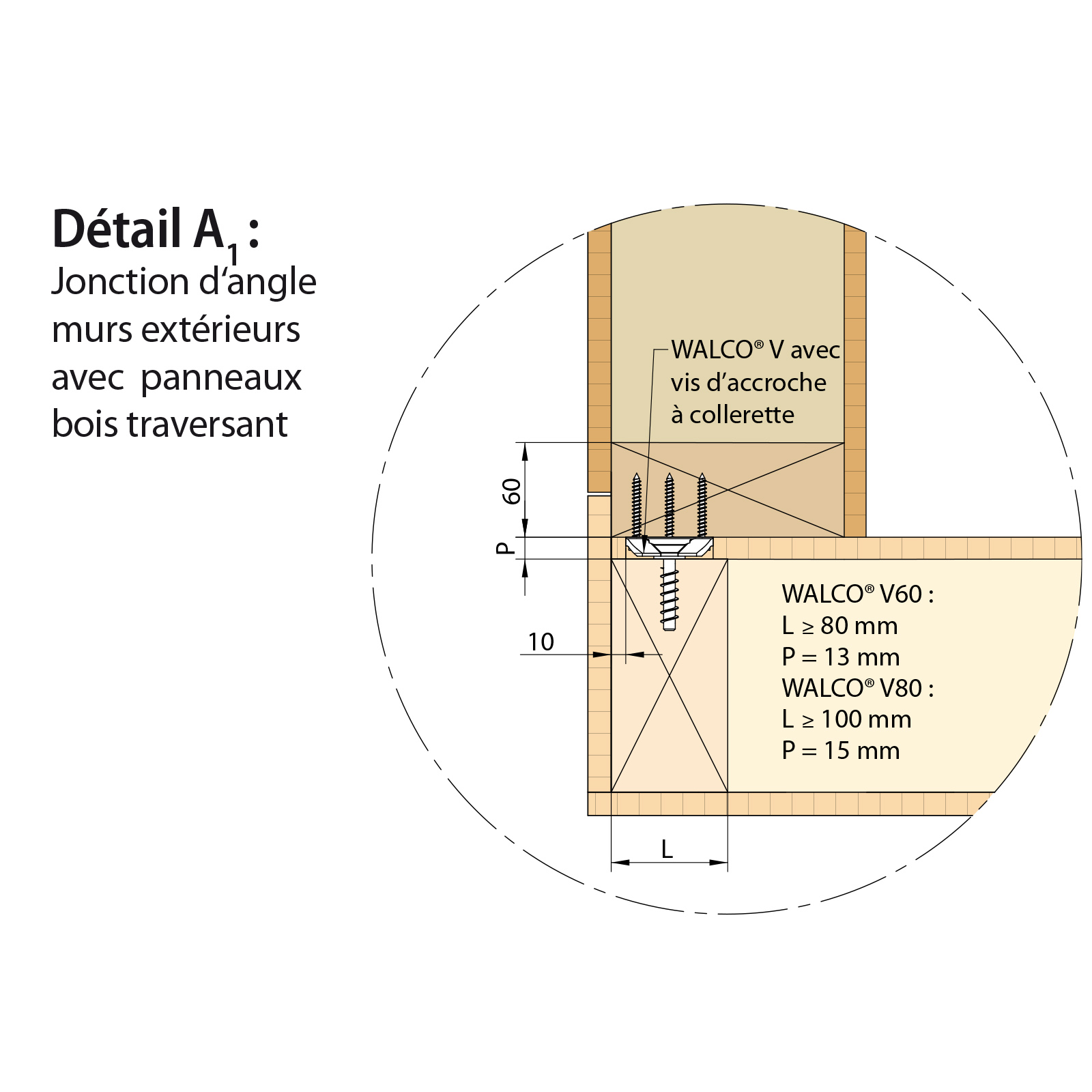

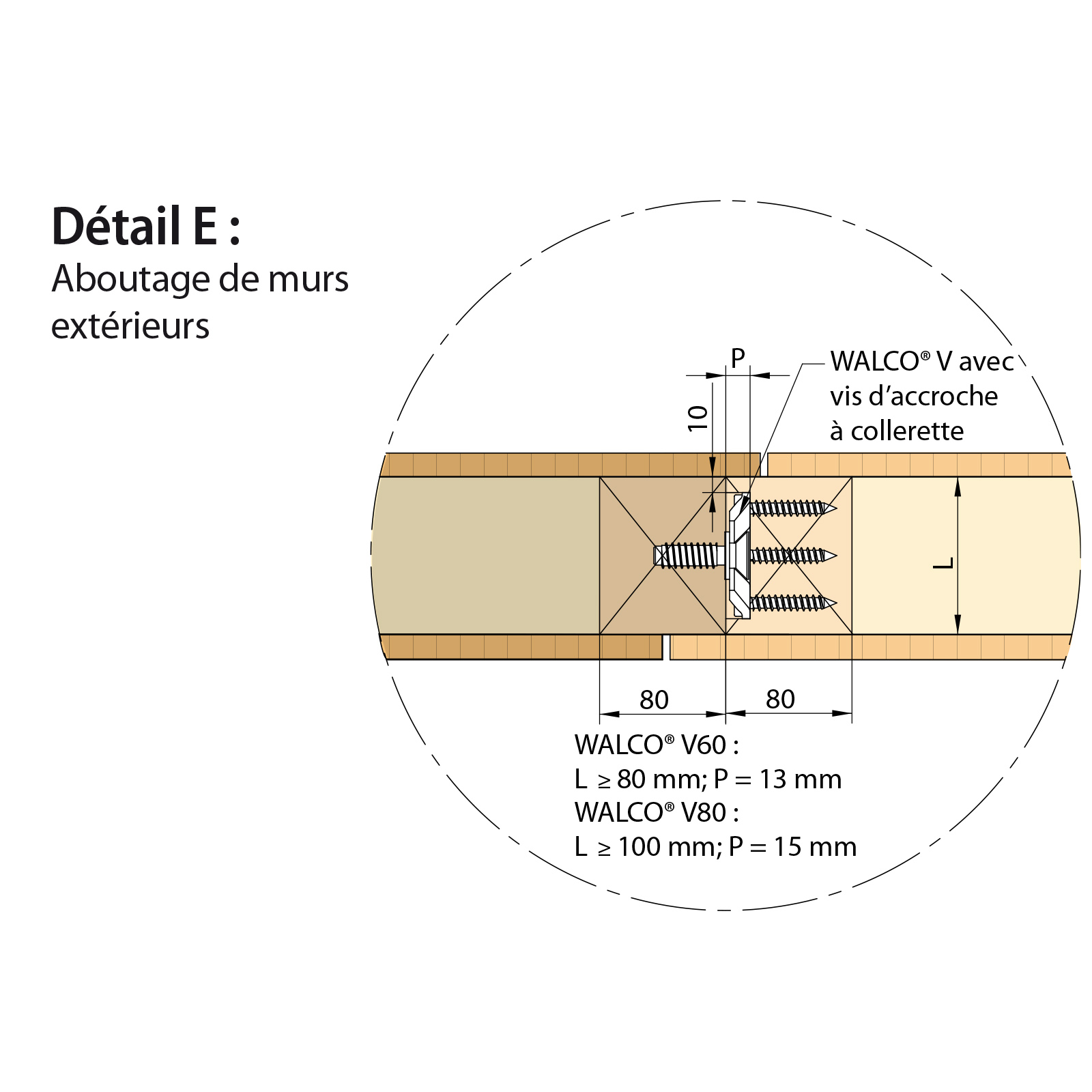

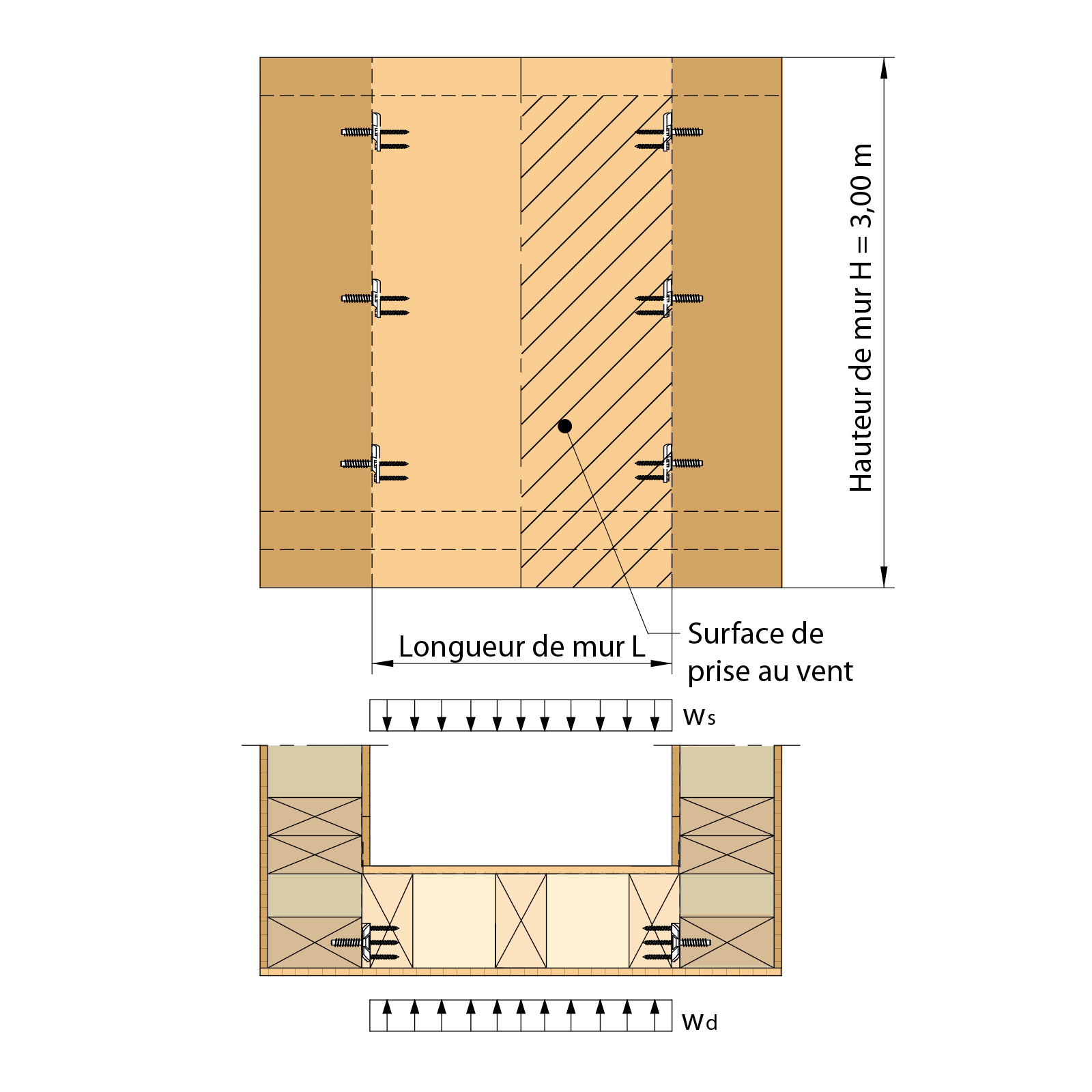

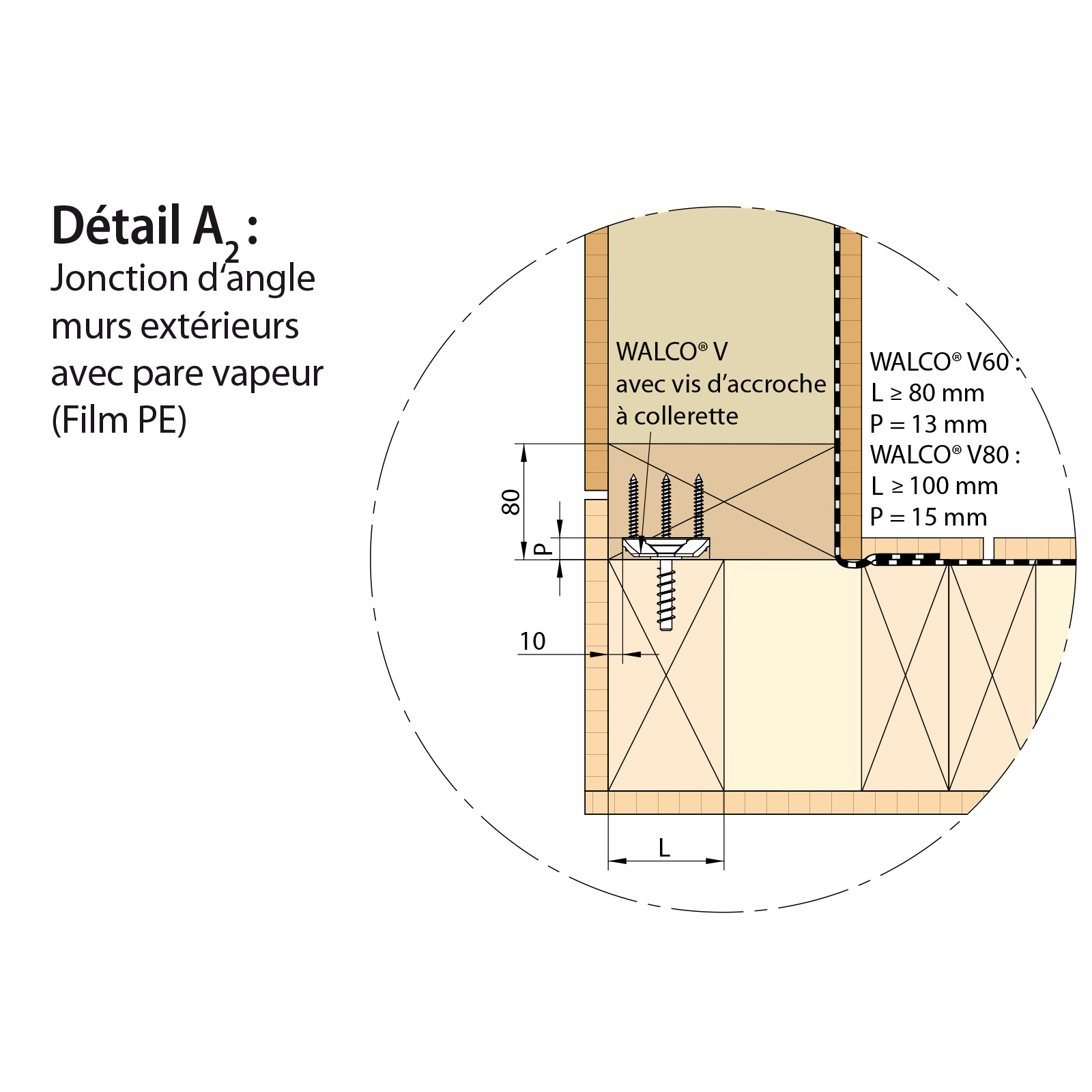

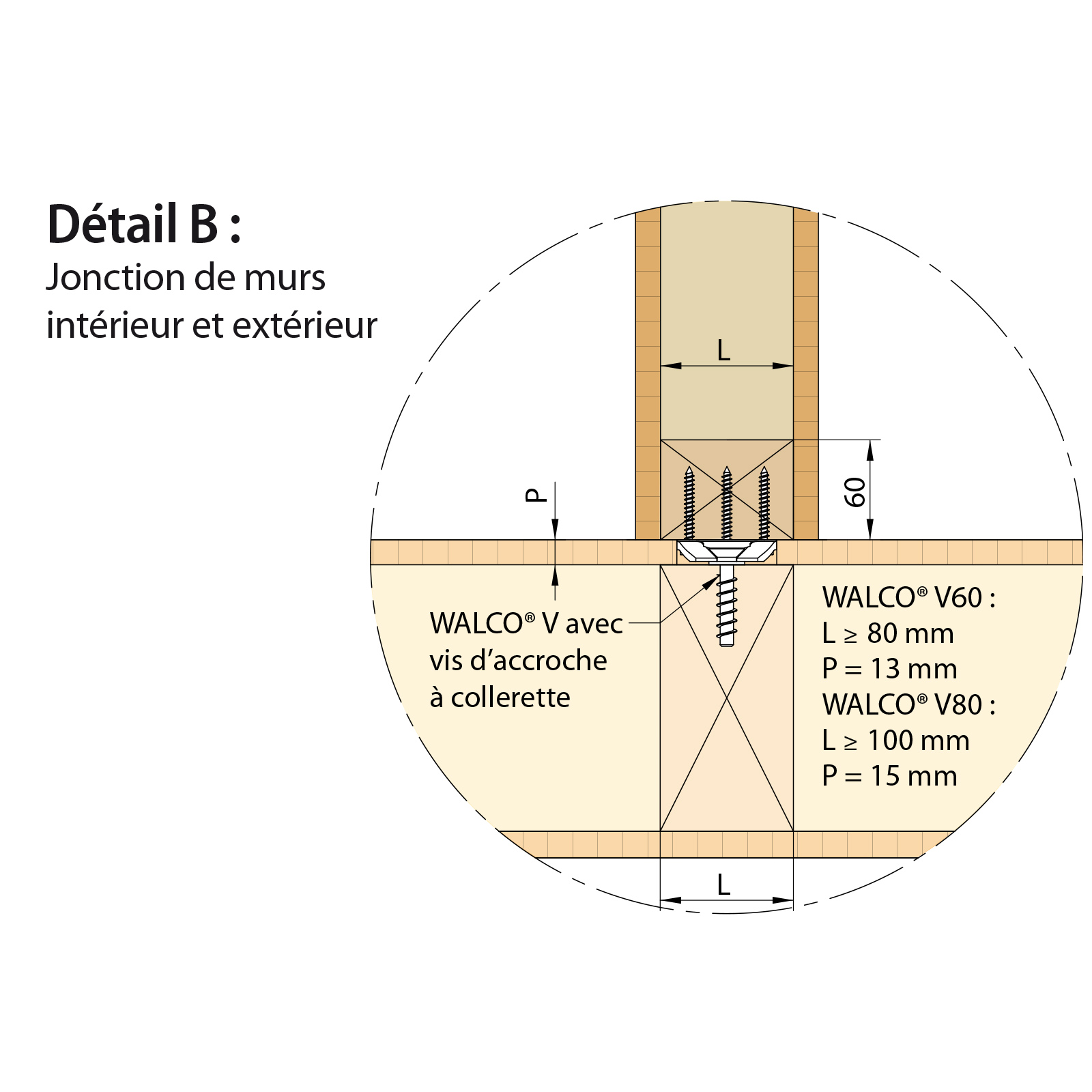

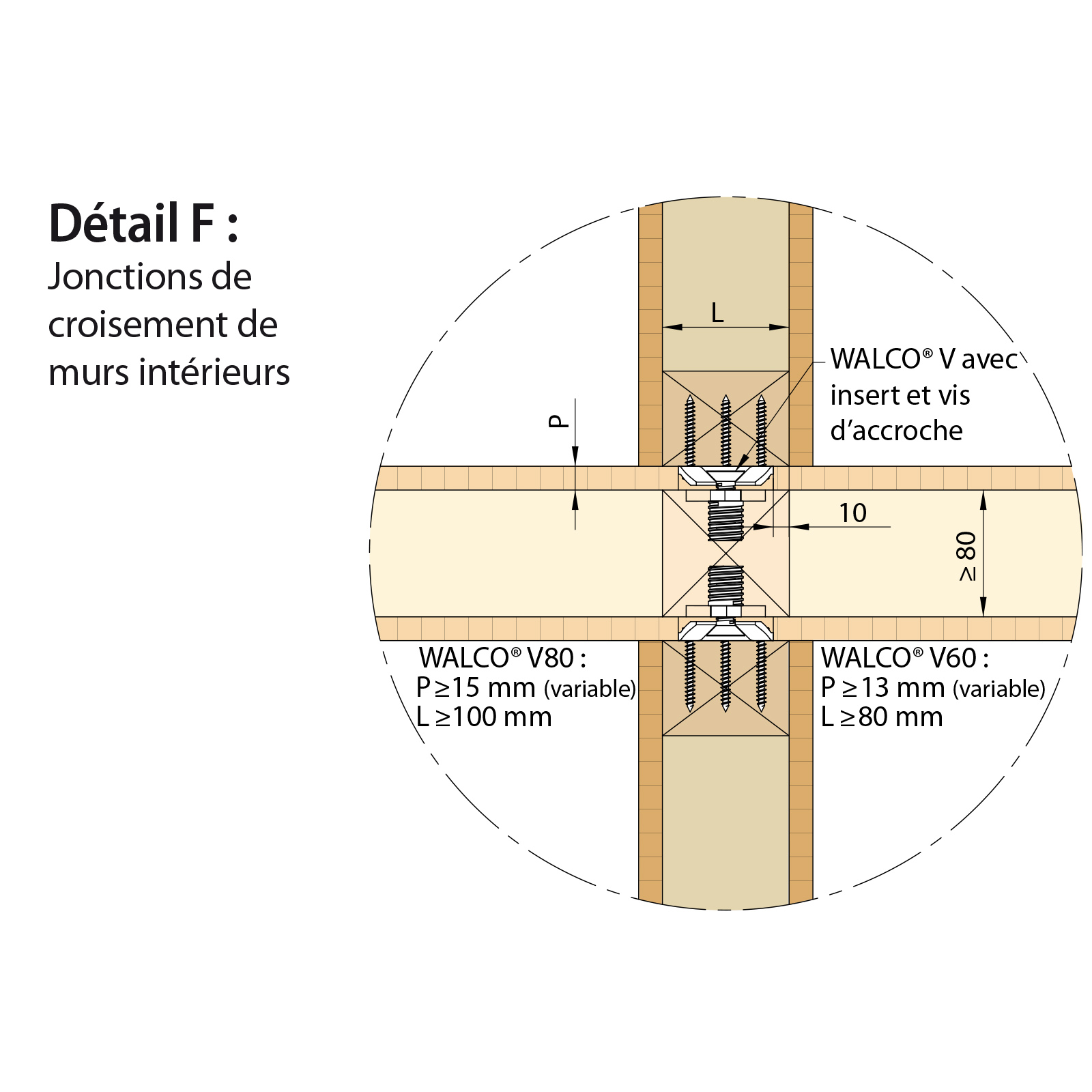

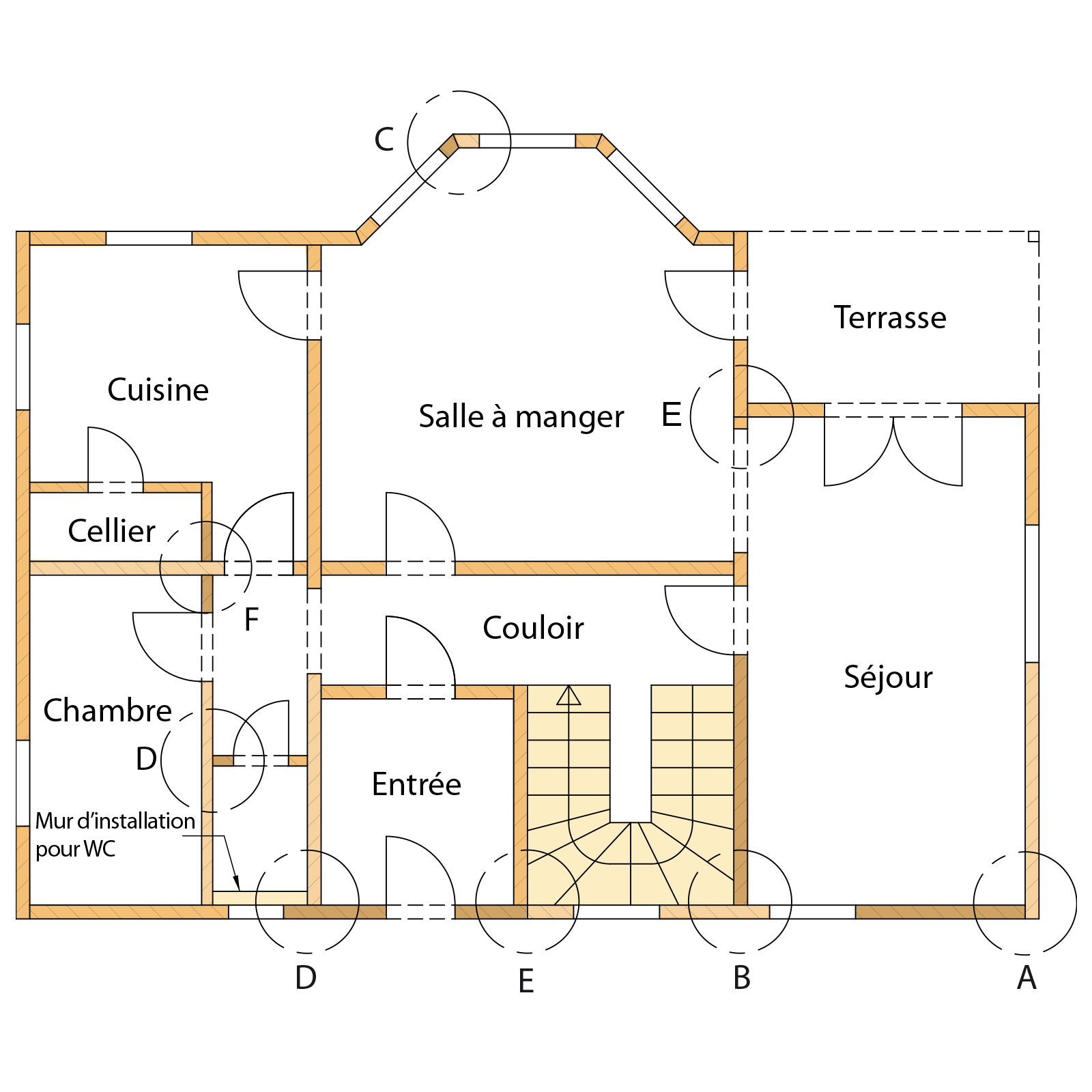

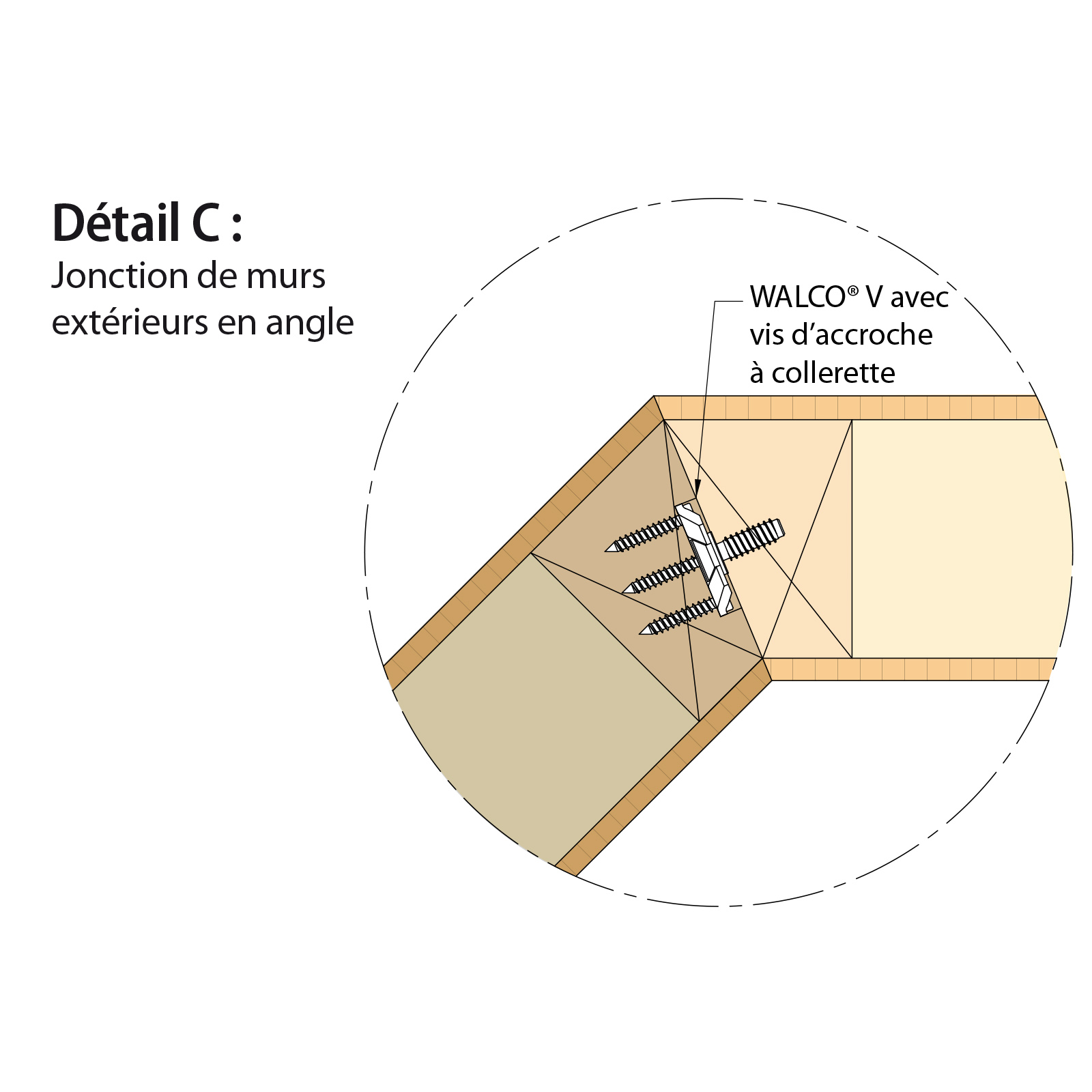

WALCO® V - Jonction de murs

Le connecteur WALCO® V se compose d’une ferrure en acier galvanisé et d’une vis d’accroche à l’opposé. WALCO® V a été étudié pour offrir une ouverture très large en forme d’entonnoir, afin de garantir un emboitement facile des murs. Le gain du temps de montage au final est impressionnant. WALCO® V est disponible en 2 dimensions (60 et 80 mm) et décliné en 4 variantes d’accroche (KS, VK, EH, GH*). Une platine de verrouillage optionnelle permet de bloquer l’ensemble en sens contraire à l’emboitement.

  • Montage rapide et précis – aucun vissage entre murs sur chantier
  • Emboîtement des vis d’accroche très facile grâce à la forme en entonnoir des ferrures (V-System)
  • Fixation polyvalente, peut s’adapter sur différents matériaux, bois, acier et béton
  • Pour des sections de bois à partir d’une largeur de 80 mm
  • Possibilité d’éviter les usinages en utilisant des panneaux d’épaisseur 13 ou 15 mm
  • Ensemble stable dès le premier angle, pas besoin d‘étayage
  • Différentes variantes de solutions d’accroche pour répondre à toutes les situations de montage
  • Possibilité de réglage de la pression d’assemblage, ex. pour les joints ou pour rattraper les tolérances
  • Extension de l‘Agrément ETA pour les bois feuillus

*KS = Vis à collerette, VK= Pièce d’accroche vissée, EH= Insert avec vis d’accroche réglable, GH= Insert à ressort avec vis d’accroche  (GH)

Centre de recherche universitaire à Diemerstein

Connecteur Knapp : WALCO® V 60 / RICON® 100×40 EA / DA

Architecte :
Conception, Univ.-Prof. Stephan Birk (depuis avril 2021 TU Munich), Marcel Balsen, Nik Beiler
Bureau d’etude, Univ.-Prof. Dr.-Ing. Jürgen Graf, Reiner Klopfer, Viktor Poteschkin, Yannick Braun, Oliver Betha
Fabrication d’ossatures à trois charnières et d’un adaptateur cônique :
Deutsche Holzveredelung Schmeing GmbH & Co. KG, 57399 Kirchhundem, www.dehonit.de

BET Structure :
t-lab wood architecture and wood materials, fatuk, Université technique de Rhénanie-Palatinat Kaiserslautern-Landau (RPTU), 67663 Kaiserslautern, www.tlab.architektur.rptu.de

Charpentier : Wilch Holzhaus GmbH
Fabrication d’ossatures à trois charnières : Schmeing GmbH & Co. KG
Usinage : Cltech GmbH & Co. KG

Intervenants :
Association Université technique de Kaiserslautern, gestion : Dr. agr. Annette Mechel, 67663 Kaiserslautern, www.rptu.de
t-lab wood architecture and wood materials, fatuk, Université technique de Rhénanie-Palatinat Kaiserslautern-Landau (RPTU), 67663 Kaiserslautern, www.tlab.architektur.rptu.de

Physique du bâtiment :
Drees & Sommer Advanced Building Tech. Stuttgart
Ralf Buchholz

Conseils en protection incendie :
IBC Engineering-Consult GmbH Mayence
Martin Hermes

Rapport géotechnique :
Bureau d’études Jörg Huber
Ingénieur J. Huber

Année de construction : 2022

Méthode de construction :
Construction en bois massif éco-circulaire (murs et toit en lamellé-collé) : Charpente à trois articulations en BauBuche (poteaux) et en bois pressé à la résine synthétique (nœuds). Éléments en bois avec couche isolante.

Adresse : Diemerstein 6, 67468 Diemerstein 6, 67468 Frankenstein, Allemagne

Surface aménagée : environ 360 m²

Vidéo: youtube.com/@tlab_RPTU

Source de l’image : t-lab, Technische Universität Kaiserslautern

HUF Haus - WALCO® V

Projet : HUF Haus ART 3
Connecteurs utilizes : RICON® S et WALCO® V
Architecte : Josef Günster
Planification : HUF HAUS
Construction bois : HUF HAUS
Maitre d’œuvre : Client privé
Année de construction : 2020
Durée de construction : Environ 2 semaines pour la construction du bâtiment
Type de construction : Architecture à colombages moderne avec charpente en bois collé
Volume brut de construction : 219 m²

Construction de maison – Riedpark à Lauchringen (D)

Projet : Immobilier résidentiel et commercial à Riedpark / Lauchringen (D)
Connecteurs utilizes : WALCO® V et RICON® S
Architecte : Jörg Kaiser Architekturbüro, Hauptstr. 47, 79787 Lauchringen, www.architektkaiser.de
Bureau d’étude : Lignotrend Produktions GmbH, Landstr. 25, 79809 Weilheim-Bannholz, www.lignotrend.de
Construction bois : Holzbau-Amann GmbH, Albtalstr. 1, 79809 Weilheim-Bannholz, www.holzbau-amann.de
Jonathan Loderbauer, Kapellenstr. 3, 79737 Herrischried, www.die-holzerei.de
Holzbau & Zimmerei Maise, Stiegstr. 27, 79774 Albbruck-Unteralpfen, www.holzbau-maise.de
Année de construction : 2017
Adresse : 79787 Lauchringen (BW)
Article de presse : Südkurier vom 16.02.2017

Stalles avec WALCO®

Projet : Stalles démontable pour l’association du musée de district Schloss Landeck (AT)
Type de construction : Construction à ossature bois
Connecteurs utilisés : WALCO® V
Architecte et bureau d’étude : HTL Imst / Département de technologie du bâtiment
Constructeurs de bois : Etudiants du HTL Imst avec Dipl.-Päd. Gerhard Peer HTL Imst / Département de technologie du bâtiment, www.htl-imst.at

Construction de maison - Maisons individuelles, maisons de ville (AT)

Projet : Maisons préfabriquées – Maisons individuelles, maisons de ville (AT)
Type de construction : Construction de cadre
Connecteurs utilisés : WALCO® V
Constructeurs de bois : Genböck Haus Genböck & Möseneder GmbH, www.genboeck.at
Architecte et bureau d’étude : Genböck Haus Genböck & Möseneder GmbH
Norme énergétique : Exemples de maisons passives et de bâtiments à énergie positive

Construction de maison - Extension d'un immeuble (DE)

Projet : Extension d’un immeuble (DE)
Connecteurs utilisés : WALCO® V
Maitre d’œuvre : Braintec GmbH, 83132 Pittenhart, www.brain-tec.net
Architecte : ARCHITEKTURBÜRO ANSELM KANNO, www.architekt-kanno.de
Constructeur de bois : Zimmerei Holzbau – Schröder, www.holzbau-schroeder.com
Bureau d’étude : Andreas Reinicke, 21354 Bleckede
Type de construction : Construction à ossature bois
Durée de construction : 8 mois
Communiqué de presse : mikado 5/2014

Construction de maison - House^3 (US-MN)

Projet : Maison préfabriqué – House^3 (US-MN)
Connecteurs utilisés : WALCO® V
Maitre d’œuvre / Développeurs de projet / Architecte : University of Minnesota Duluth, www.d.umn.edu
Détails : La caractéristique unique de House³ est sa capacité à être transportée, assemblée, démontée et réutilisée. House³ utilise des connecteurs muraux exclusifs pour garantir que les murs préfabriqués en bois peuvent être mis en place avec un effort minimal. Plus important encore, les connecteurs permettent un démontage et un reconditionnement propres du module en vue de son déplacement.
Brochure :Containerhäuser USA

Construction de maison - Nouvelle construction d'un complexe résidentiel à Sistrans

Projet : Maison préfabriqué – Complexe résidentiel à Sistrans
Connecteurs utilisés : WALCO® V
Architecte : Teamk2 (Architects), www.teamk2.com
Constructeur de bois : Schafferer Holzbau, www.schafferer.at
Article de presse : mikado 3/2011

Construction de maison – Wasserferienwelt « Im Jaich » / Rügen (DE)

Projet : Maisons préfabriquées – Wasserferienwelt « Im Jaich » / Rügen (DE), www.im-jaich.de
Connecteurs utilisés : WALCO® V
Architecte : Drebing Ehmke Architekten, www.drebingehmke.de
Constructeurs de bois : HOKO Fertighaus GmbH, www.hoko-haus.de
Bureau d’étude : IBAST Ingenieurbüro für Baustatik, www.ibast.de
Durée de construction : Juin 2009 à octobre 2010
Type de construction : Cadre en bois
Article de presse : mikado 1-2/2011
Brochure : Referenzprojekt Bootshäuser Rügen

Construction de maison - Maison en bois de quatre étages à Bad Aibling (DE)

Projet : Maison préfabriqué à Bad Aibling (DE)
Connecteurs utilisés : WALCO® V
Maitre d’œuvre : B&O-Gruppe, www.bo-wonungswirtschaft.de
Planification: SCHANKULA Architekten/Diplomingenieure, www.schankula.com
Constructeurs de bois : Huber & Sohn GmbH & Co. KG, www.huber-sohn.de
Année de construction : 2010
Article de presse : mikado 10/2010

Construction de maison - Maison individuelle / Rigi (CH)

Projet : Maison préfabriqué – Maison individuelle / Rigi (CH)
Connecteurs utilisés : WALCO® V
Architecte + Planification: Schweizer Naturhaus CH-Koblenz, www.natur-haus.ch
Constructeurs de bois : Die Holzwerkstatt Matthias Ebi, Nöggenschwiel, www.ebi-holzwerkstatt.de
Ingénierie structurelle : Ingenieurbüro Rotkamm Albbruck, www.rotkamm.de
Type de construction : Stands planches bois construction
Norme énergétique : Faible énergie selon la norme suisse
Durée de construction : 5 mois
Article de presse : mikado 10/2011
Brochure : Referenzprojekt Holzfertigteilhaus mit Helikoptermontage Rigi

« Mc Cube » - Maison de module à brancher

Type de construction : Modulaire
Connecteurs utilisés : WALCO ® V
Maitre d’œuvre : Martina Kies
Architecte : Mc Cube Homes GesmbH www.mccube.at
Constructeurs bois : Fahrenberger GmbH www.zimmerei-f.at
Année de construction : Automne 2014
Lieu de construction : Winklarn (AT)

Construction modulaire : Avec McCube, des changements de vie rapides sont possibles – y compris un changement de lieu de résidence. Il est même imaginable que les enfants puissent emmener leur chambre une fois devenu grand…

Eh bien, regarde ici ! Une grosse partie de la maison de Martina Kies est suspendu au-dessus de nous ! Le 15 octobre sa maison a été monté en à peine quelques heures. Elle se compose de 3 «cubes » accrochés les uns aux autres. Ils reposent sur des pieux vissés dans le sol, solution qui offre une grande flexibilité, dans le cas où un jour Martina ne se plait plus à Winklarn elle pourra prendre sa maison et la placer ailleurs. Un autre avantage des « cubes » est qu’ils sont facilement extensibles.

„J’aime les nouveaux commencement et je suis fier de vivre dans un « cube ». Et qui sait où cela me mènera un jour“, commente Martina, très contente.
Sources : Julia Büringer, momag (Momag Mostviertel Magazine, édition novembre 2014)

Construction de maison - Compétition internationale "Solar Decathlon Europe 2010"

Projet : Maison préfabriqué – Compétition internationale « Solar Decathlon Europe 2010 » – 2ème place au général (ESP)
Connecteurs utilisés : WALCO® V
Maitre d’œuvre / Développeur de projet / Architecte : TEAM IKAROS BAVARIA | FH Rosenheim, www.solar-decathlon.fh-rosenheim.de
Détails : Il est resté passionnant jusqu’à la fin: le soir du dernier jour de compétition du premier concours universitaire international « Solar Decathlon Europe 2010 » sur le sol européen, les 17 équipes participantes se sont réunies pour la cérémonie de remise des prix. Richard King, l’inventeur du « Solar Decathlon » aux États-Unis, a accueilli les Decathletes. Ensuite, les gagnants ont été déterminés: Rosenheim a pris la deuxième place – pour la performance exceptionnelle de l’étudiant « Team IKAROS Bavaria » de l’Université des sciences appliquées de l’Université des sciences appliquées de Rosenheim.
Brochure : Solar Decathlon Europe 2010

Construction de maison - Neuf unités résidentielles dans un jardin (GBR)

Projet : Maison préfabriqué – Neuf unités résidentielles dans un jardin, London-Harlesden (GBR)
Connecteurs utilisés : WALCO® V, WALCO® 40
Maitre d’œuvre / Développeur de projet  / Architecte : SUSD Ltd., www.susd.co.uk
Bureau d’étude : Dr. Dubslaff & Rosenkranz D-59939 Olsberg, www.rdr-energie.de
Construction bois : Holzbau Becker & Sohn GmbH, Kolpingstraße 4, 59964 Medebach, www.becker360.de/referenzen/wohnhaeuser
Durée de construction : Décembre 2008 à décembre 2010
Type de construction : Cadre en bois et conception de pile de planches
Volume brut de construction : 2342 m³ / 897 m²
Article de presse : mikado 12/2010
Brochure : Referenzprojekt Urbaner Holzbau London

WALCO® Z | Connecteur pour murs de maisons bois jusqu'à 11 kN

WALCO® Z – Jonction de murs

Le connecteur WALCO® Z se compose de 2 ferrures identiques en acier. Très résistant, il est souvent utilisé pour l’assemblage de murs à fortes contraintes de charges, de murs massifs contrecollés ou de murs avec des sections de structures fines. Les solutions de jointage conventionnel peuvent se placer sur les montants pour optimiser l’étanchéité. Les éléments muraux peuvent être entièrement finis en atelier garantissant un gain du temps de montage final impressionnant.

  • Pour des murs ossatures bois ou murs massifs contrecollés avec sections à partir de 60 mm
  • Finition maximum des murs en atelier
  • Aucun vissage entre murs sur chantier
  • Montage par simple emboitement – rapide et précis
  • Auto-serrant –  ensemble stable dès le premier angle, pas besoin d‘étayage
  • Invisible – finition d’assemblage impeccable
  • Possibilité de réglage de la pression d’assemblage, ex. pour les joints ou pour rattraper les tolérances
  • Extension de l‘Agrément ETA pour les bois feuillus

Alpegg Chalets à Waidring (A) – Support en bois et construction de cadre avec WALCO® Z40

Projet : Alpegg Chalets à Waidring (A)
Connecteurs utilisés : WALCO® Z40
BE / Architecte : Architektengruppe P3, A-6380 St. Johann in Tirol, Neubauweg 13, www.architektengruppe-p3.at
Construction bois : Holzbau Foidl 6391 Fieberbrunn, Rosenegg 36, www.holzbau-foidl.at
Maitres d’œuvre :  Cornelia et Roland Defrancesco
Année de construction : 2016
Type de construction : Construction de stand en bois et de cadre avec planches
Adresse : Alpegg 13, 6384 Waidring, Autriche
Détails : Trois chalets avec maison mitoyenne
Site Internet : www.alpegg.com

Montage très rapide : Alpegg Chalets

La construction d’hôtels est un secteur très exigeant, il est essentiel de travailler rapidement, avec précision et de se servir idéalement de systèmes invisibles. Après tout, les clients doivent se sentir à l’aise. Par conséquent, la charpenterie Foidl a préféré des éléments muraux préfabriqués pour la construction des trois « Alpegg Chalets » et d’une maison à Waidring, en Autriche.

Le connecteur KNAPP WALCO® Z40 a été utilisé pour assembler les murs de la charpente de manière rapide, sûre et invisible, ce qui a permis de monter les gros-œuvre en quelques jours seulement. « Pour toutes nos constructions à ossature bois, nous utilisons le connecteur WALCO® Z40 », dit Monsieur Hannes Rettenwander, chef de projet chez Foidl.« Ce connecteur permet un montage simple et rapide et l’ajustement des éléments muraux en tous sens, tant verticalement qu’horizontalement. Il apporte ainsi un grand avantage à la construction bois : rapidité de pose et temps gagné. »

Les propriétaires de l’hôtel, Cornelia et Roland Defrancesco, ont ainsi eu le temps de bien aménager l’intérieur.
Un succès : l’Alpegg a remporté le titre prestigieux World Ski Awards

Construction de maison - Neuf unités résidentielles dans un jardin (GBR)

Projet : Maison préfabriqué – Neuf unités résidentielles dans un jardin, London-Harlesden (GBR)
Connecteurs utilisés : WALCO® V, WALCO® 40
Maitre d’œuvre / Développeur de projet  / Architecte : SUSD Ltd., www.susd.co.uk
Bureau d’étude : Dr. Dubslaff & Rosenkranz D-59939 Olsberg, www.rdr-energie.de
Construction bois : Holzbau Becker & Sohn GmbH, Kolpingstraße 4, 59964 Medebach, www.becker360.de/referenzen/wohnhaeuser
Durée de construction : Décembre 2008 à décembre 2010
Type de construction : Cadre en bois et conception de pile de planches
Volume brut de construction : 2342 m³ / 897 m²
Article de presse : mikado 12/2010
Brochure : Referenzprojekt Urbaner Holzbau London

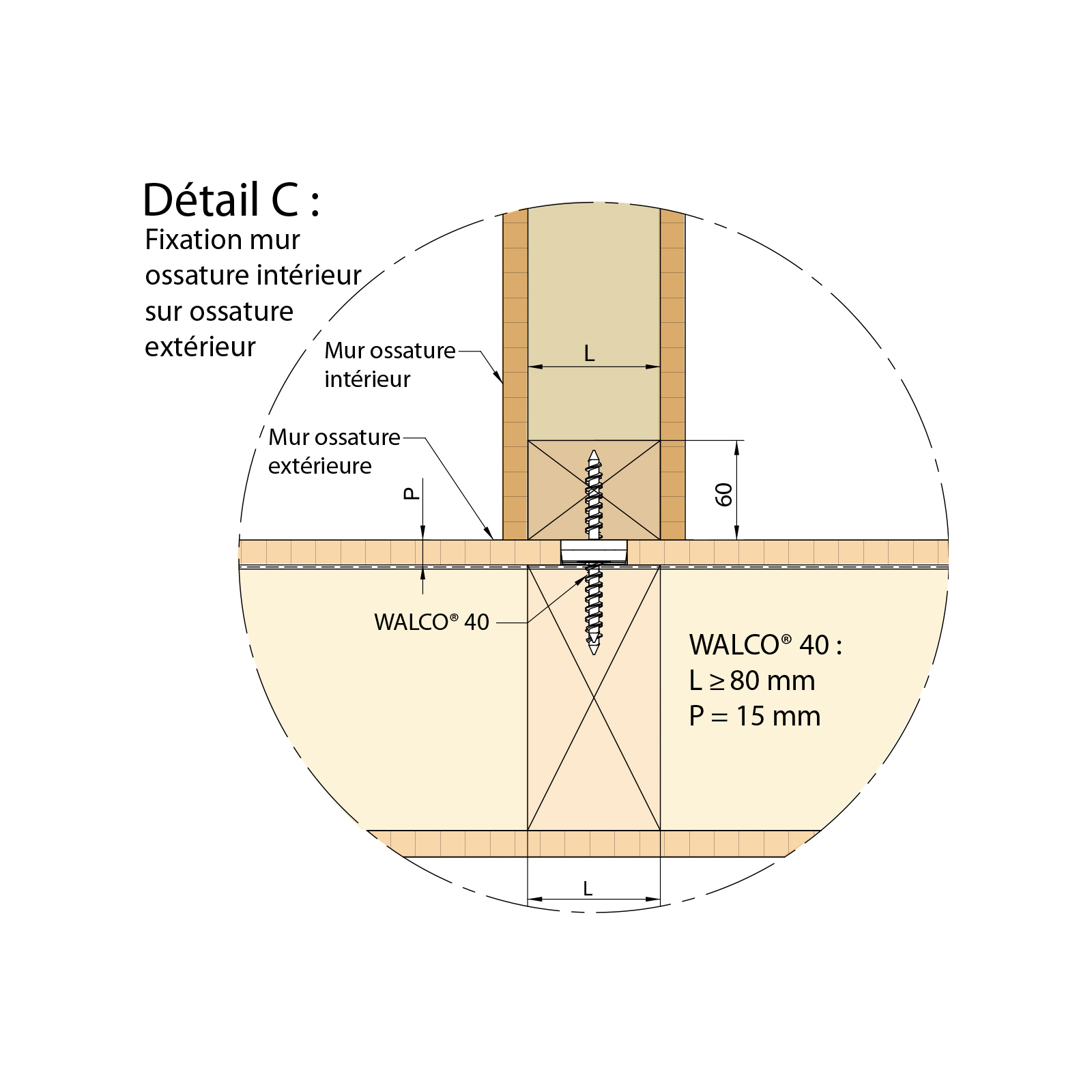

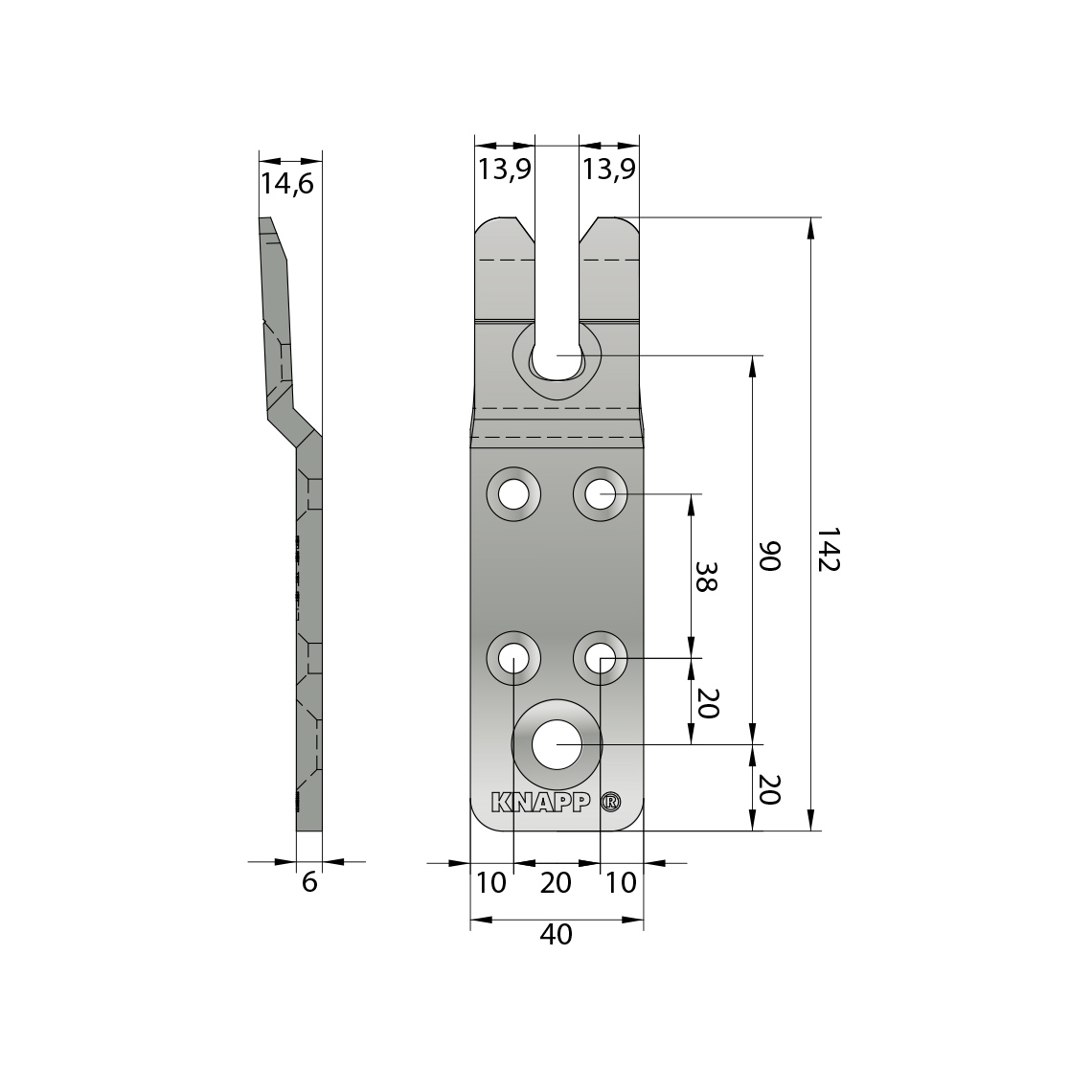

WALCO® | Connecteurs pour la fixation de murs manteaux et la jonction d‘éléments modulaires jusqu'à 21,3 kN

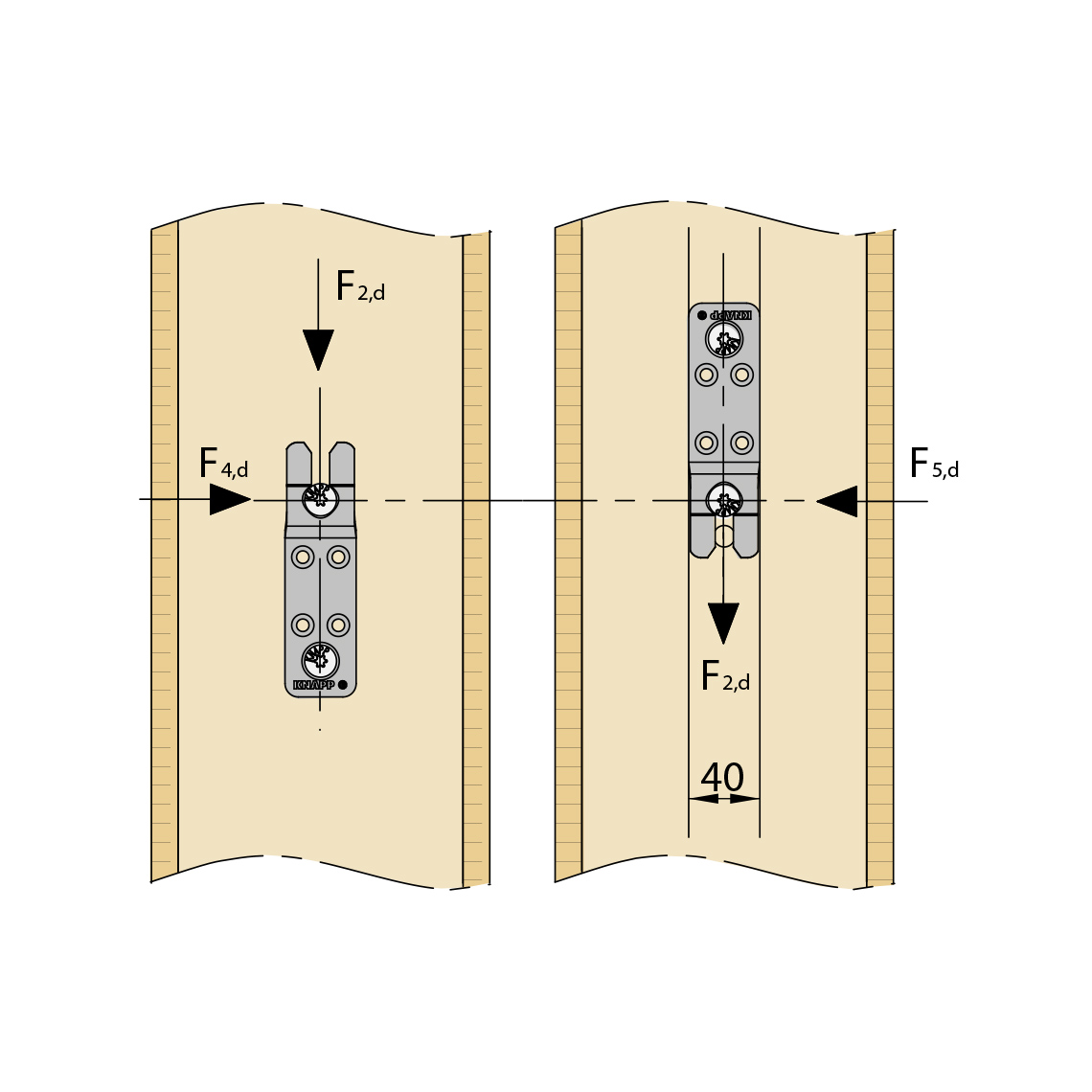

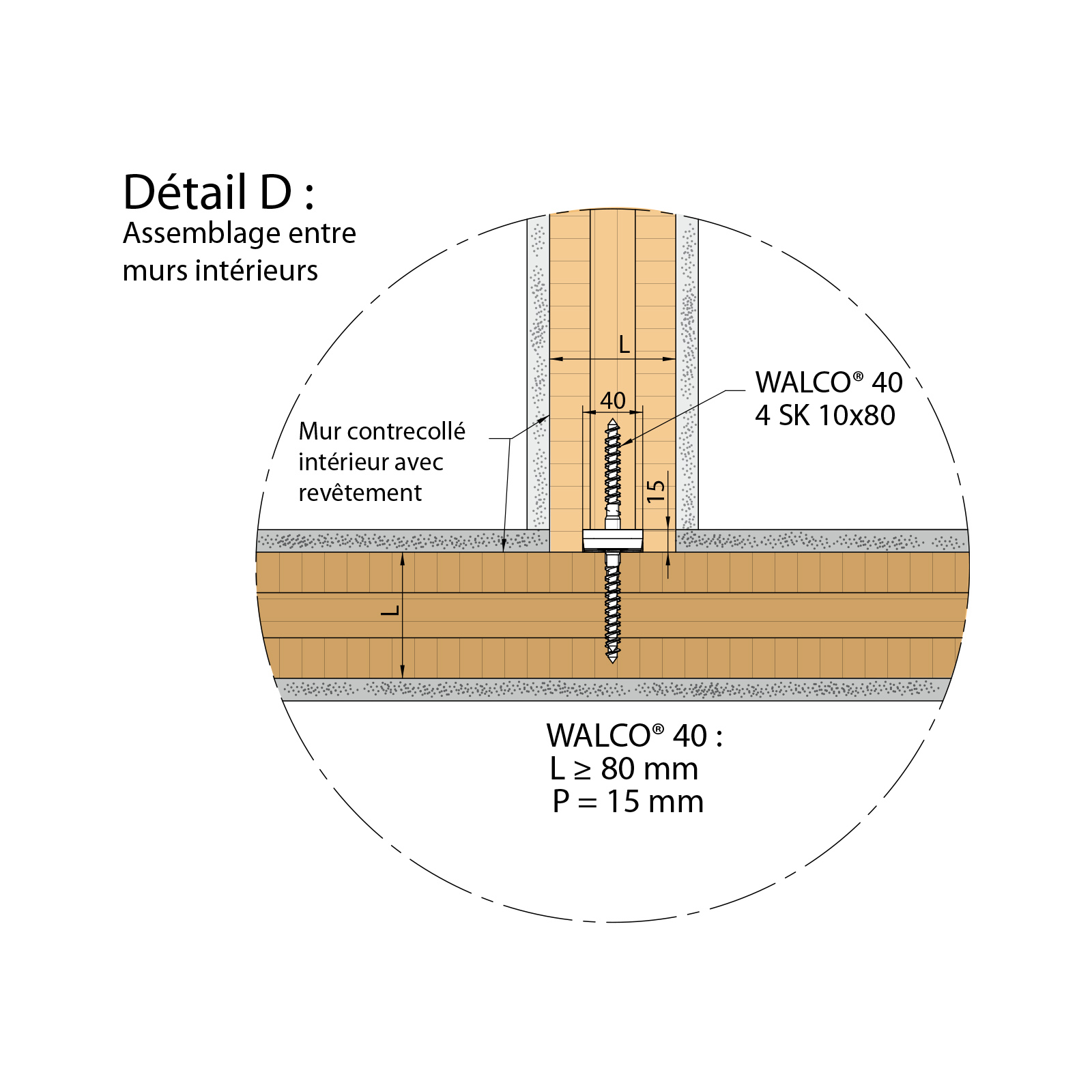

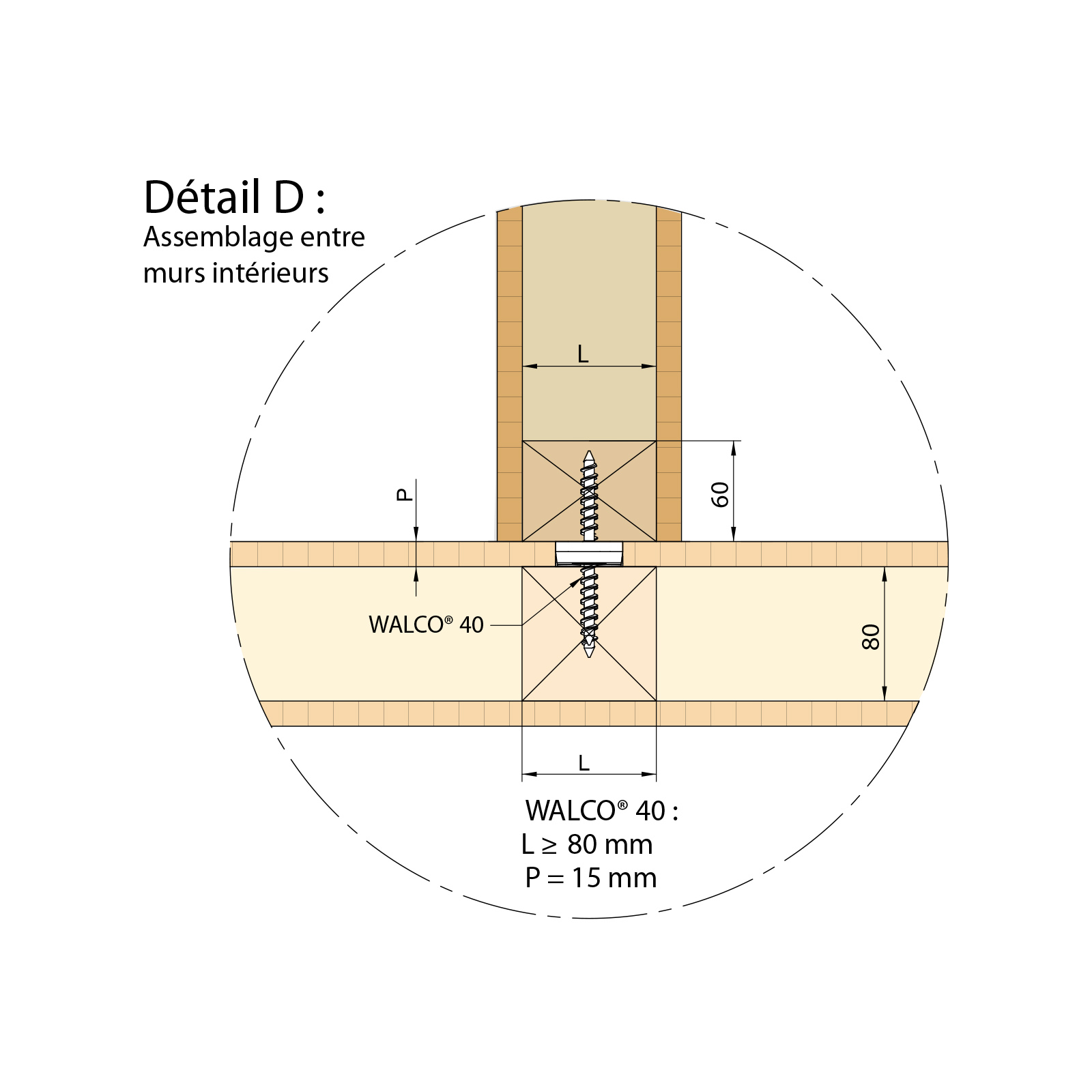

WALCO® – Connecteurs pour murs manteaux et éléments modulaires

  • Solution polyvalente pour la fixation de murs manteaux et la jonction d‘éléments modulaires sur bois massif, matériaux bois, acier, béton et maçonnerie
  • Montage rapide et précis sur chantier grâce au système d’accroche en V, démontage possible sans dommage
  • Préfabrication plus avancée
  • Ajustable au millimètre – rattrape les tolérances de construction
  • Sûr et stable

Studio ORF aux championnats du monde de ski nordique à Oberstdorf 2021 - Construction modulaire avec WALCO®

Projet : Studio ORF durable et mobile aux Championnats du monde de ski nordique à Oberstdorf 2021
Connecteurs utilisés : WALCO® 80 VK, WALCO® V80
BE / Montage : GETEC Eventtechnik GmbH, www.getec-group.com
Construction bois : Noritec GmbH (Hasslacher Holding GmbH), www.hasslacher.com
Durée du chantier : un jour avec travaux intérieurs
Type de construction : Construction modulaire avec Hasslacher Cross Laminated Timber
Surface : 50m²
Plus de détails (en Allemand) :
https://www.holzbauaustria.at/news/2021/03/nachhaltiges-und-mobiles-orf-studio.html
https://www.facebook.com/pg/geteceventtechnik/posts/
https://eventelevator.de/storys/getec-eventtechnik-bei-der-nordischen-ski-wm/
https://www.hasslacher.com/nordische-ski-wm-2021-in-oberstdorf

WALCO® BOLT

WALCO® BOLT

  • Assemblages stables et invisibles pour murs ossature bois et CLT, fixation sur bois, acier ou béton
  • Trous oblongs sur la plaque de base WALCO® 80 pour un positionnement plus facile
  • Tolérances de positionnement de +/- 2 mm pour le rattrapage des irrégularités de chantier
  • Reprise d’efforts de traction et de cisaillement

WALCO® PIPE

WALCO® PIPE

  • Assemblages stables et invisibles pour murs ossature bois et CLT
  • Solution de jonction entre poteaux
  • Positionnement précis des éléments muraux en combinaison avec WALCO® V
  • Démontage et remontage possibles grâce au filetage sur la vis pointeau
  • Solution d’aide au levage des éléments muraux

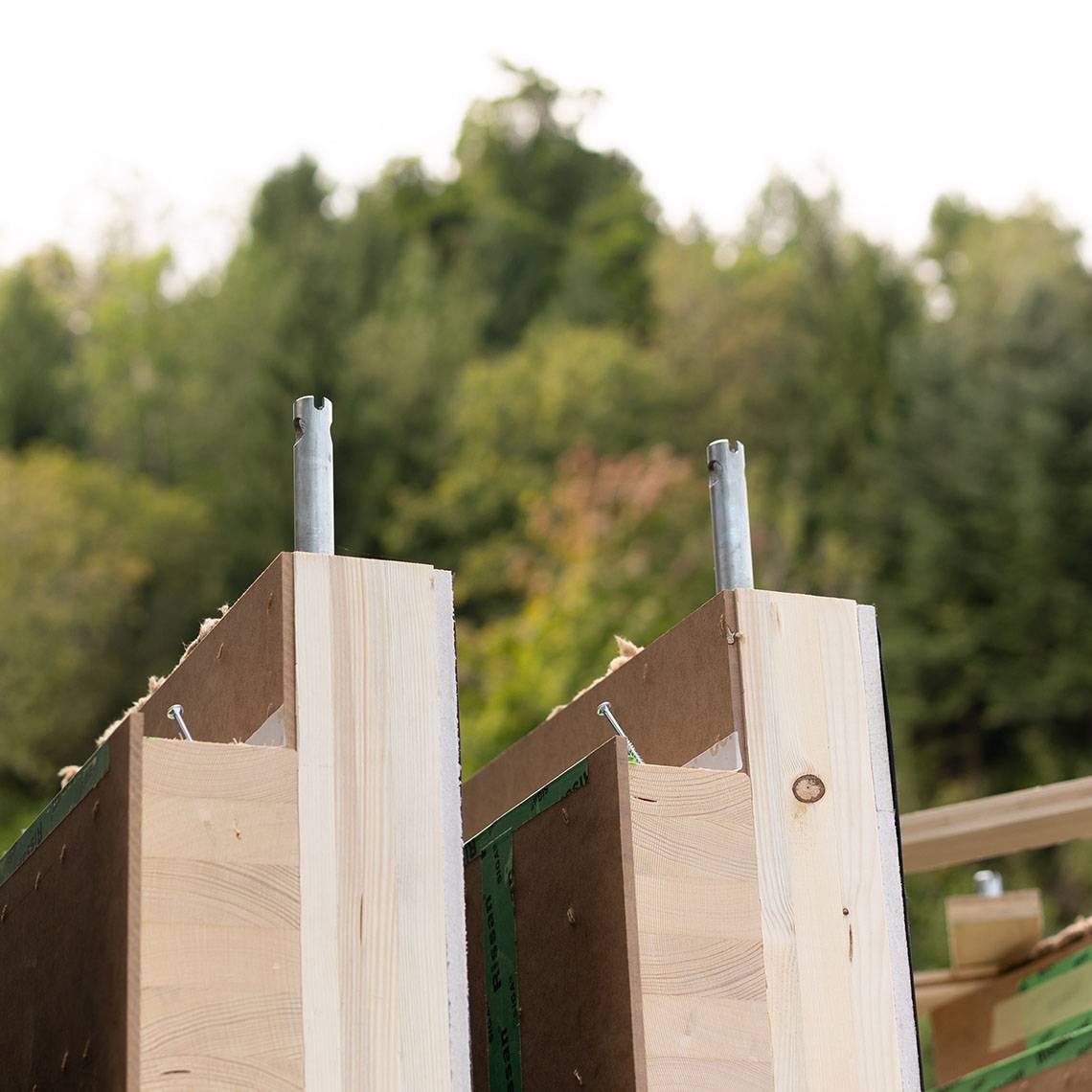

WoodRocks dans le Voralberg avec WALCO® Pipe

Projet : Heldenstraße à Feldkirch / Vorarlberg et Turteltaubweg à Dornbirn / Vorarlberg en Autriche
Connecteurs utilisés : WALCO® Pipe (925 Connecteurs)
Architecte : Schnetzer/Kreuzer, www.schnetzer-kreuzer.at
Conception : Début 2020 / WoodRocks Bau GmbH
Bureau d’étude : merz kley partner GmbH
Charpentier : WoodRocks Bau GmbH
Maître d’ouvrage :
Heldenstraße : Wohnbauselbsthilfe Vorarlberger gemeinnützige GmbH
Turteltaubweg: Schoren Apartments KG
Année de construction :
08/2021 – 01/2022 Heldenstraße (Feldkirch)
02/2022 – 07/2022 Turteltaubweg (Dornbirn)
Construction : Principes du Lean Construction,
Adresse :
Feldkirch/Vorarlberg, Heldenstraße
Dornbirn/Vorarlberg, Turteltaubweg
Détails :
Feldkirch/Vorarlberg Heldenstraße: Immeuble R+2, 13 appartements de deux à quatre chambres
Dornbirn/Vorarlberg Turteltaubweg: Immeuble R+3, 21 micro-appartements
Communiqué de presse : https://www.holzbauaustria.at/architektur/2022/04/woodrocks-gebaeude-feldkirch-heldenstrasse.html

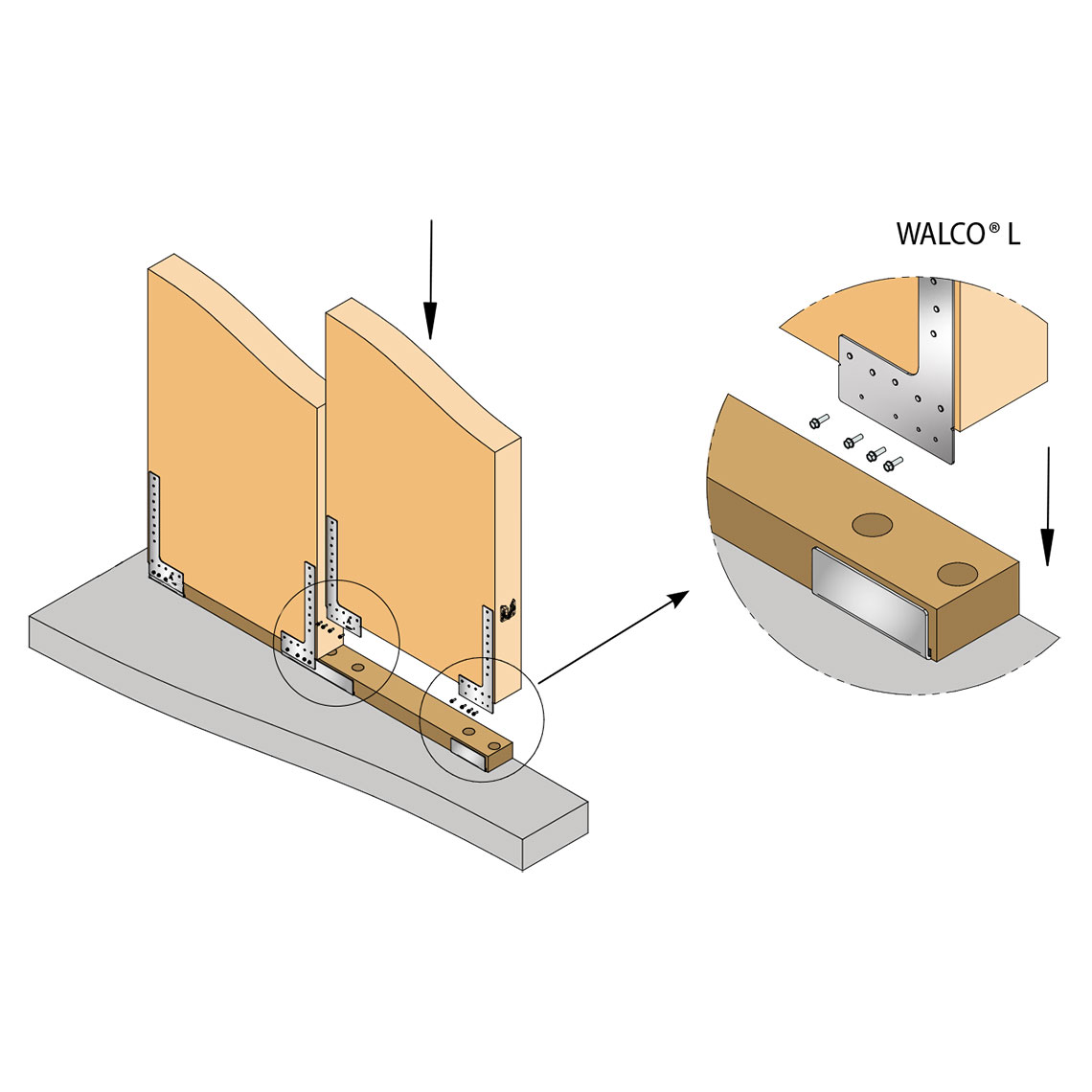

WALCO® L et T | Solution d’ancrage pour murs bois

WALCO® L et T – Solution d’ancrage pour murs bois

  • Préfabrication maximum en atelier

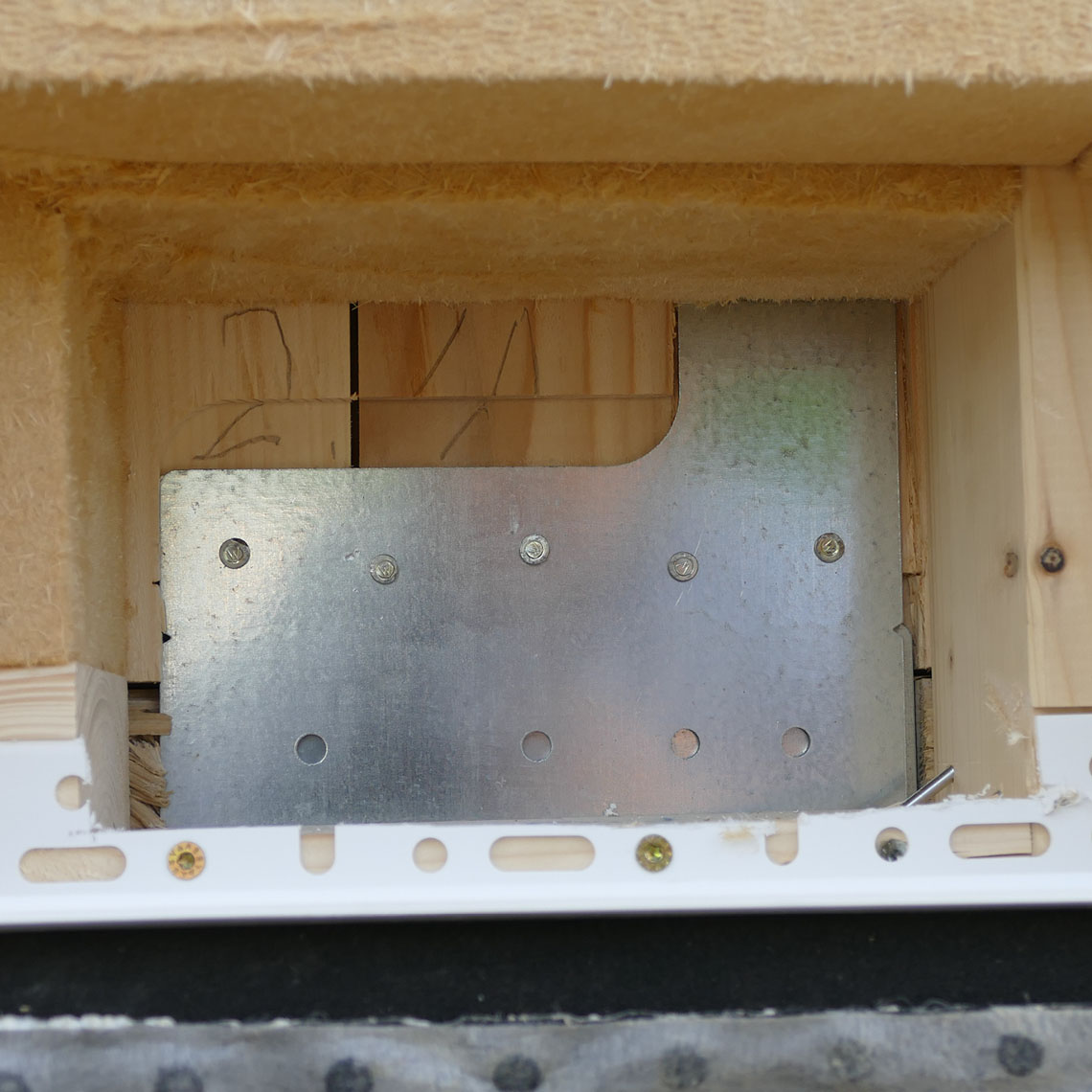

  • Reprises de charges importantes en traction et cisaillement grâce ‘á l’ancrage dans l’axe des murs
  • L’équerre d’ancrage et la plaque de renfort garantissent un ancrage stable des éléments muraux et permettent d’absorber des cycles de traction compression (sismique).
  • Optimisation du transport-pas de pièces saillantes
  • Gain de temps à la pose-15à 20min en moins par mus (en comparaison avec les solutions d’équerres conventionnelles)

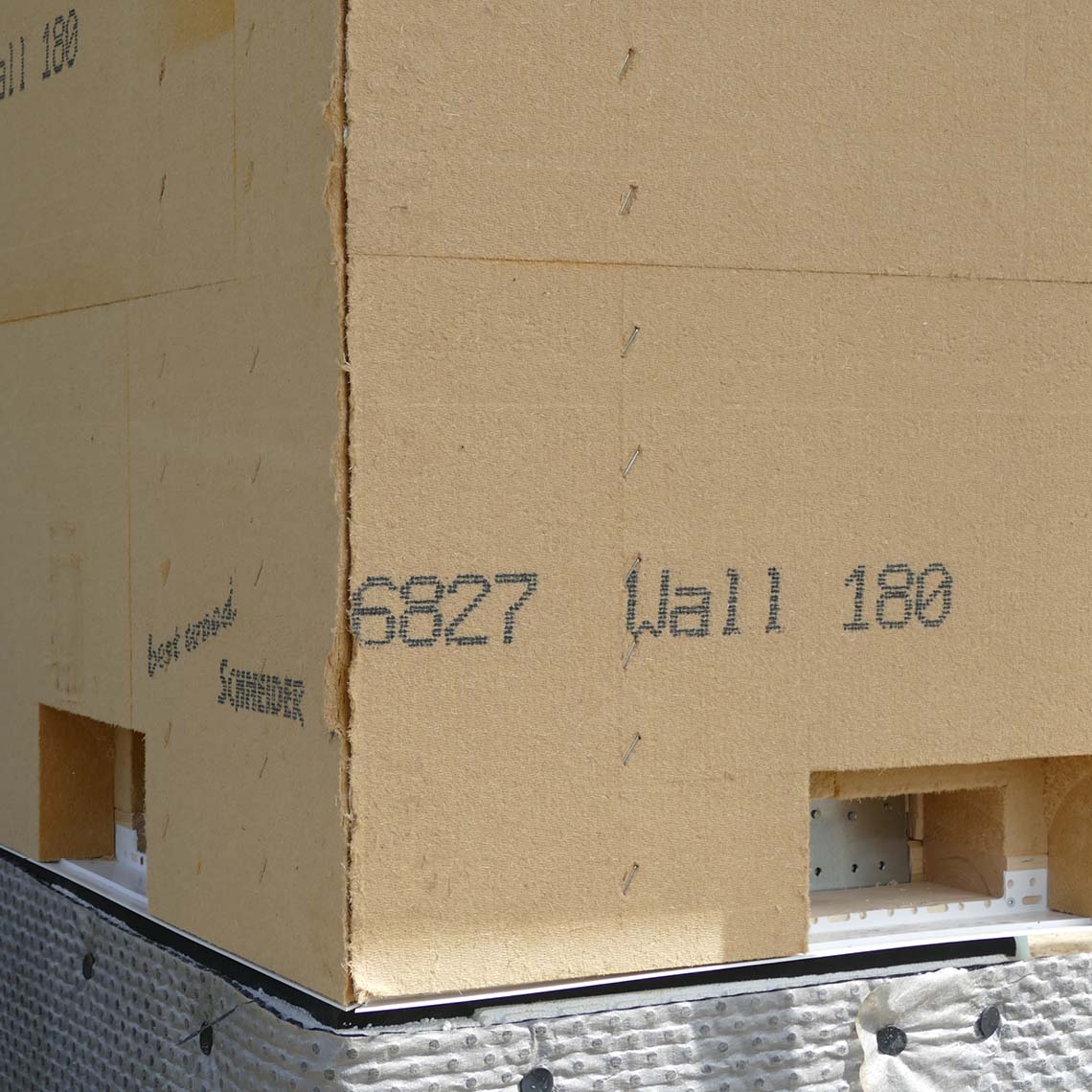

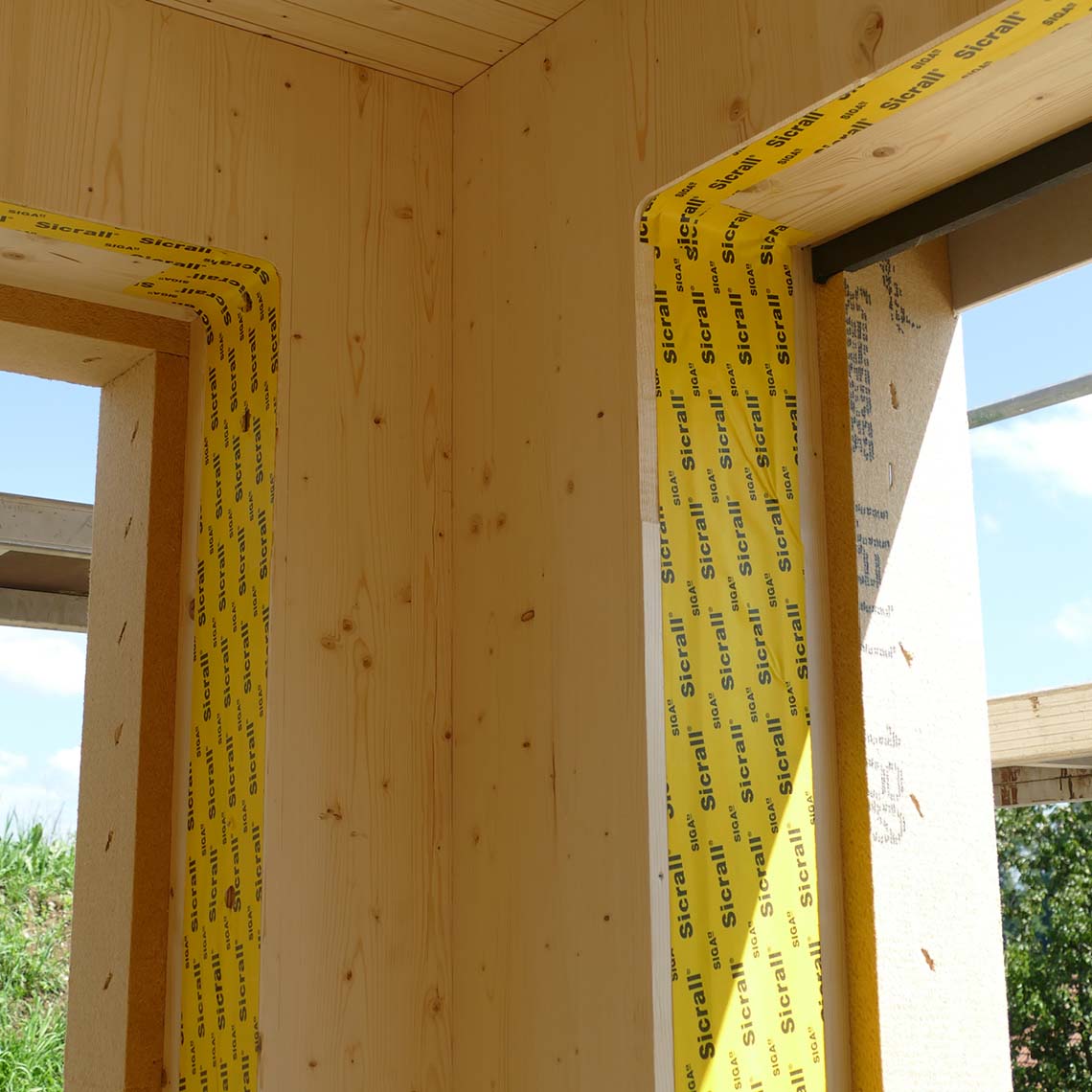

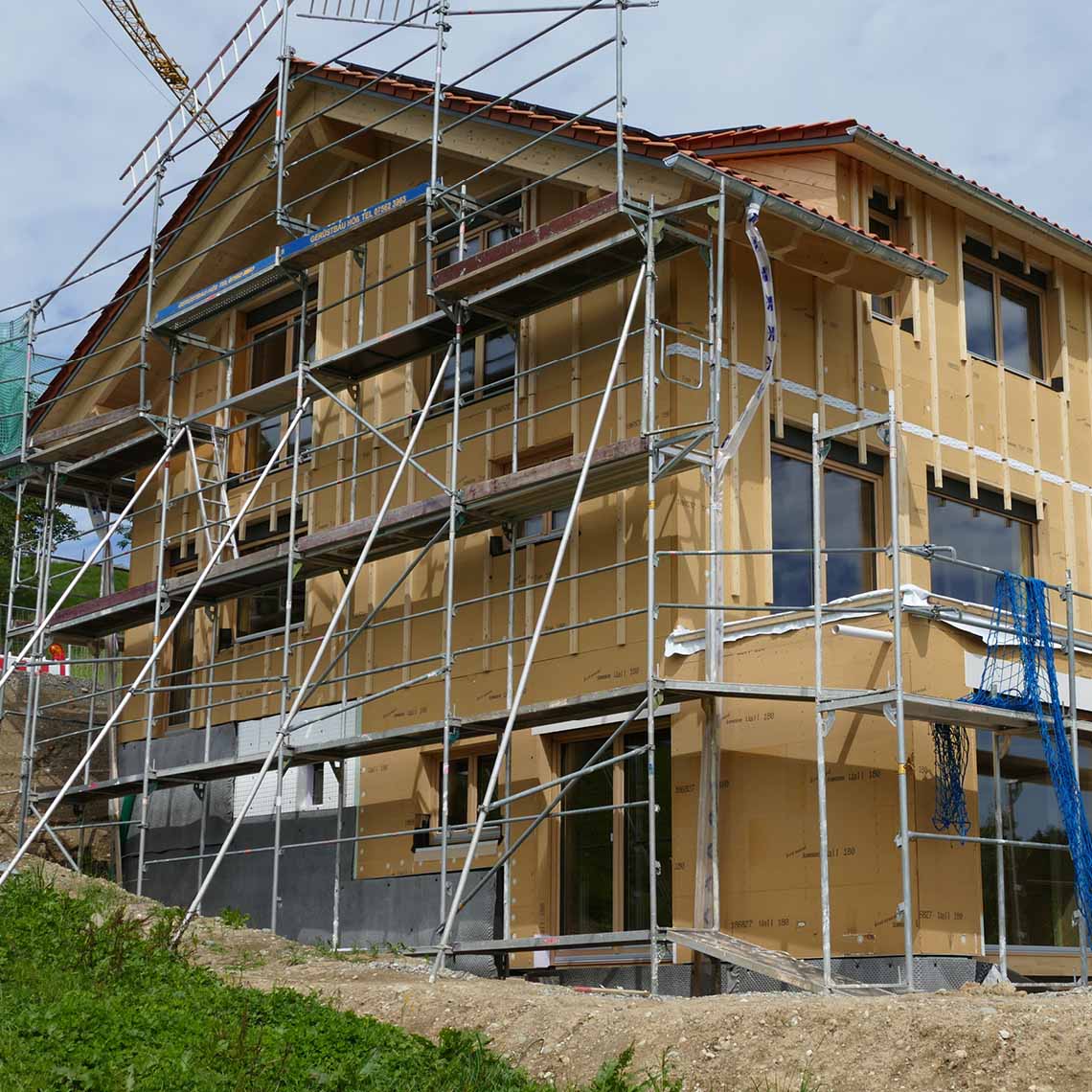

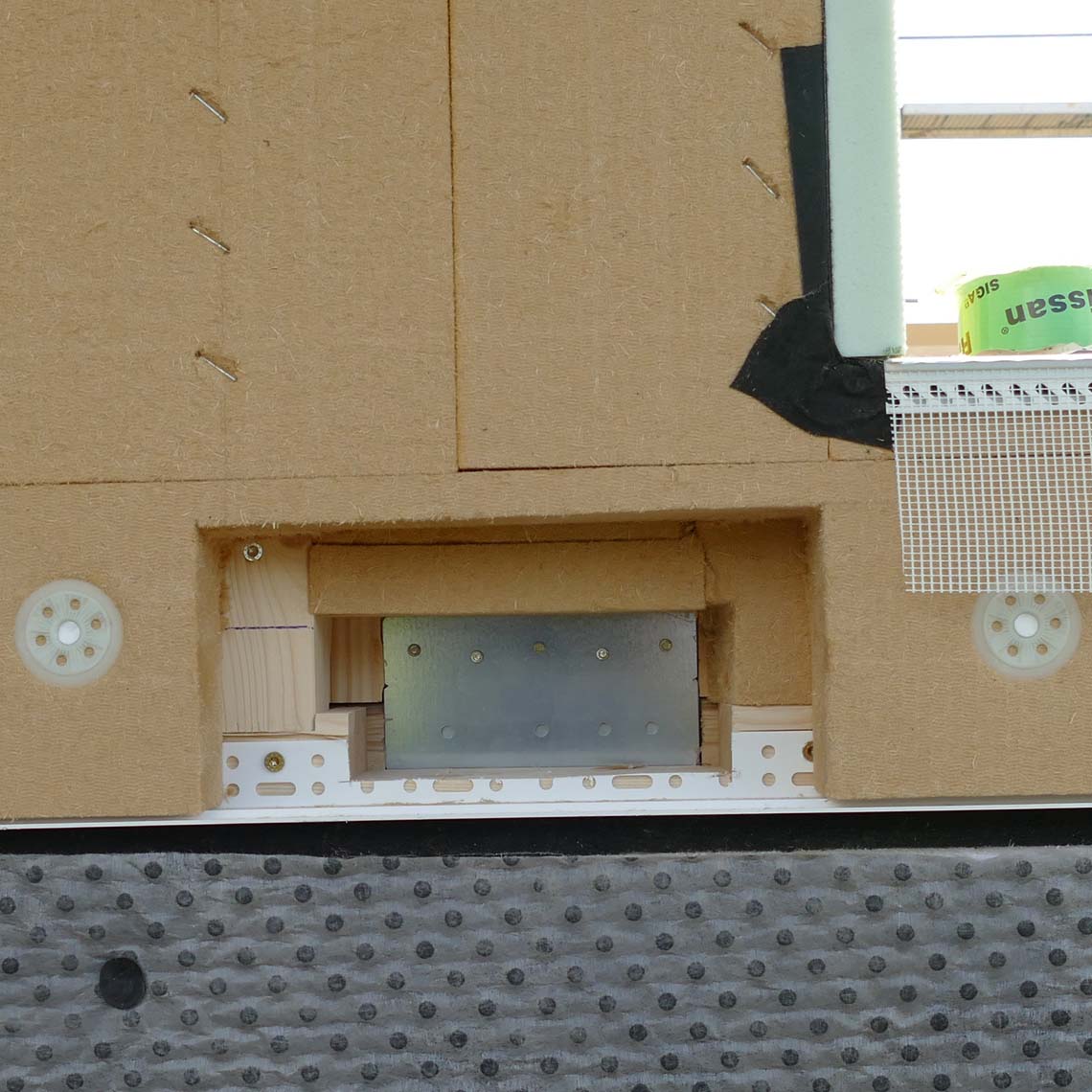

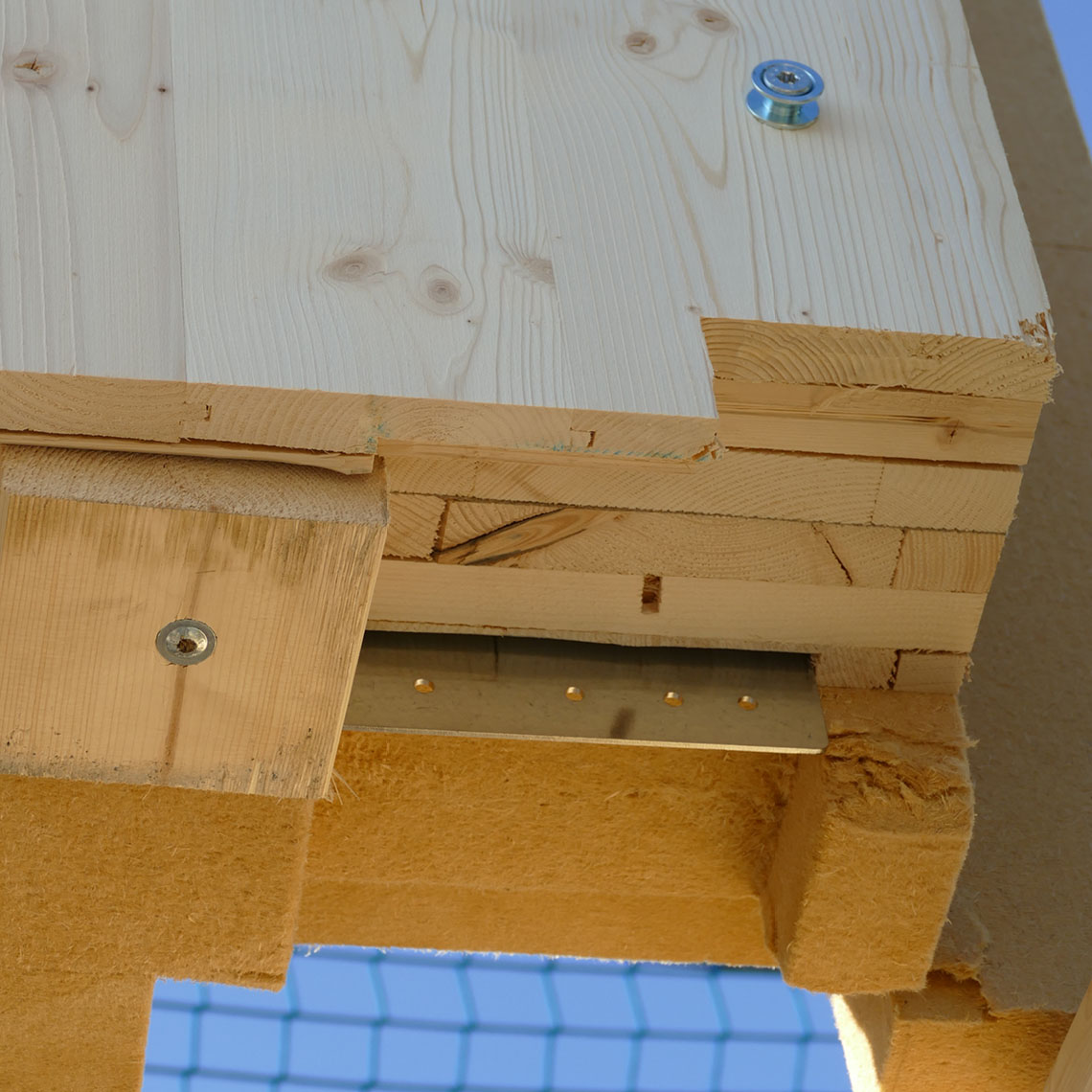

Maison bois massif CLT

Connecteurs utilisés : WALCO L, WALCO V 80 VK
Architecte : Fa. Zeh et bureau d’étude Schwärzler Oberreute
BET Structure : Bureau d’études Schwärzler Oberreute
Charpentier : Ulrich Zeh GmbH & Co. KG
Intervenants: Riegg/ Krämer Goppertsweiler Halde 16, 88099 Neukirch (DE)
Année de construction : 2021
Type de construction : Construction en CLT
Adresse : Goppertsweiler Halde 16, 88099 Neukirch (DE)
Cubages, Surface : 1152m³ / 227m²
Détails : Maison bois en panneaux massif contrecollés

T-JOINT | Rondelle de renfort en acier moulé et inox pour vissage en biais

T-JOINT – Connecteur pour vissage biais

Le nouveau connecteur pour vissage T-Joint permet la réalisation de vissage d’assemblage ou de renforcement en biais sans aucune partie saillante. Vissé à 45°, il offre de nombreuses possibilités d’assemblage.

T-Joint est entièrement encastré afin de laisser la surface du bois net. Le connecteur en forme de cylindre peut se pré monter en atelier, il garantit un très bon tirage des pièces et des joints d’assemblage très propres. T-Joint est très polyvalent, il s’utilise entre autre pour la réalisation d’assemblages rigides, avec son intégration dans des tirants bois ou acier et aussi pour l’assemblage de murs bois. Il reste, au besoin, démontable sans dommage.

  • À fleur – pas de dépassement du connecteur
  • Diminue le nombre de point de vissage
  • Gain de résistance – permet la reprise de charges en traction
  • Efficace – préfabrication plus avancée
  • Universel – peu s’utiliser en liaisons bois – bois ou bois – acier
  • Polyvalent – peu s’utiliser pour des jonctions de mur à coupes droites ou en angles
  • Points de vissage définis et justifiables

Pavillon dans l'enclos des yaks du zoo Tierpark Hellabrunn (D) – Construction à ossature bois avec T-JOINT

Projet : Pavillon dans l’enclos des yaks du zoo Tierpark Hellabrunn
Connecteur : T-JOINT D20
Bureau d’étude : Radim Rozehnal, adjoint responsable bureau d’études, Tierpark Hellabrunn
Construction bois : Greinwald GmbH, D-82435 Bad Bayersoien, www.zimmerei-greinwald.de
Maitrise d’œuvre :  Tierpark Hellabrunn, www.hellabrunn.de
Année de construction : 2020
Type de construction : Construction à ossature bois
Adresse : Tierpark Hellabrunn, Tierparkstrasse 30, D-81543 Munich
Détails : Sept poteaux en mélèze assemblés à des poutres HEB180 sont ancrés dans des semelles en béton. Le toit consiste en deux anneaux en mélèze lamellé-croisé et 32 poteaux en bois lamifié 57/95 mm. Toute la structure en bois a été préfabriquée en usine et montée sur chantier en une journée.

Référence du projet : "Maison privée "Domi-Mone"

Projet : Construction d’une maison privée « Domi-Mone
Connecteur : T-JOINT, MATEO clou à cheville étagée en hêtre
Constructeur de bois : Lengauer GmbH, www.lengauer-holz.at
Année de construction : 2019
Type de construction : Bois lamellé-collé KLH, zone visible poncée, des angles en onglet.
Le résultat : « Nous sommes très ravis », nous dit M. Lengauer, « et tout particulièrement de la finition. Tout s’est parfaitement bien passé. Pas un seul imprévu, pas de têtes de vis oubliées qui finissent par endommager l’outil pendant le fraisage, pas de pièces métalliques en saillie et pas de positionnement imprécis. Nous avons ainsi pu gagner beaucoup de temps, de travail et d’argent ».

Rapport sur T-JOINT dans le HOLZKURIER 05.2020
Rapport sur MATEO dans le holzmagazin 02.2020
Rapport sur MATEO dans le Tischler Journal 04.2020
Rapport sur le projet de construction BSP Special 2019

Source de l’image : Lengauer GmbH in Neumarkt (A) für Montagefotos
Source de l’image : Knapp GmbH (A) für Projektfotos

ACRO et BASIS-System | Assemblage de structure bois et fixation de poteau

QUATRO 65 | Fixation cachée pour lames de terrasse et panneautages

QUATRO 65 - Avec vis inox tête fraisée

QUATRO 65 est un système conçu pour la fixation de lames de terrasse et de panneautage. Il se monte de façon invisible de la première à la dernière lame. Par cela, il offre une optique parfaite et une grande sécurité. QUATRO 65 est très simple de mise en œuvre, autant pour les professionnels que pour les bricoleurs. Il peut être pré-monté sur les lames en atelier ce qui permet une économie de temps sur chantier. Le plus grand avantage de ce système est qu’il dispose d’assez de jeu pour accompagner les mouvements naturels du bois. Il protège également les lambourdes de l’eau de pluie ce qui permet une grande longévité de l’ensemble.

La fixation du système s’effectue par le dessous des lames puis l’ensemble est vissé sur la lambourde. Pour les bois dur il est recommandé d’effectuer des pré-perçages. Le gabarit de montage permet le montage rapide et le respect de la régularité des joints creux. Le montage peut également se faire à l’aide des repères présents sur les pièces.

  • Invisible – de la première à la dernière lame
  • Durable – Protection des lambourdes contre l’humidité
  • Accompagne les mouvements naturels du bois en gardant le contrôle
  • Ventilation optimale grâce à l’écartement entre la lame et la lambourde
  • Simple – mise en œuvre sans usinage spécifique, montage rapide grâce au gabarit
  • Variante – utilisable à la verticale pour le bardage et le panneautage mural
  • Sûr – plastique renforcé à la fibre de verre (GFK) résistant aux UV et intempéries
  • Testé – réponds aux exigences du Centre Technique du Bois Autrichien

Conseils:

  • Une mauvaise qualité de bois ne peut pas être compensée par un bon système de fixation. Vérifier l’hygrométrie, le fil et la nervosité du bois
  • Longueur de lames max. conseillée : 3 m
  • Pré-perçage nécessaire pour les bois durs
  • Respecter les recommandations de pose de votre fournisseur bois

Construction de maison - Compétition internationale "Solar Decathlon Europe 2010"

Projet : Maison préfabriqué – Compétition internationale « Solar Decathlon Europe 2010 » – 2ème place au général (ESP)
Connecteurs utilisés : WALCO® V
Maitre d’œuvre / Développeur de projet / Architecte : TEAM IKAROS BAVARIA | FH Rosenheim, www.solar-decathlon.fh-rosenheim.de
Détails : Il est resté passionnant jusqu’à la fin: le soir du dernier jour de compétition du premier concours universitaire international « Solar Decathlon Europe 2010 » sur le sol européen, les 17 équipes participantes se sont réunies pour la cérémonie de remise des prix. Richard King, l’inventeur du « Solar Decathlon » aux États-Unis, a accueilli les Decathletes. Ensuite, les gagnants ont été déterminés: Rosenheim a pris la deuxième place – pour la performance exceptionnelle de l’étudiant « Team IKAROS Bavaria » de l’Université des sciences appliquées de l’Université des sciences appliquées de Rosenheim.
Brochure : Solar Decathlon Europe 2010

Z-DECK | Fixation cachée pour lames de terrasse en inox

Z-DECK Terrassenverbinder

Cette fixation inox en forme de Z se fixe par 2 vis tête fraisée en inox. Son design astucieux permet de laisser « travailler » les lames de façon optimale et empêche l’arrachage des vis surtout sur les essences les plus nerveuses. Après plusieurs années, nos chantiers tests ont démontré une réaction impeccable même en contraintes climatiques durs comme par ex. sur des pontons. Z-Deck se monte de façon cachée sur chant et dans la rainure prévue à cet effet. Le premier vissage, horizontal vient garantir le maintien de la griffe prise dans la rainure et le deuxième vissage, vertical assure la fixation de l’ensemble sur le support.
Les lames peuvent être démontées et remontées simplement, indépendamment et sans dommage. Z-Deck permet des variations dimensionnelles du bois entre 4 et 6 mm sans aucun problème.

  • Fixation invisible de la première à la dernière lame
  • Robuste – utilisation possible en bord de mer
  • Démontable – les lames peuvent être dévissées très rapidement et de façon unitaire
  • Stable – très bon maintien grâce au double vissage
  • Sûr – minimise les mouvements de torsion du bois
  • Fixation et vis en inox
  • Testé – réponds aux exigences du Centre Technique du Bois Autrichien

Conseils:

  • Une mauvaise qualité de bois ne peut pas être compensée par un bon système de fixation. Vérifier l’hygrométrie, le fil et la nervosité du bois
  • Longueur de lames max. conseillée : 3 m
  • Joint minimum conseillé, 7 mm
  • Pré-perçage nécessaire pour les bois durs
  • Respecter les recommandations de pose de votre fournisseur bois
